自动机与自动线第四章机器人与机器手
自动机与自动线考试题及答案

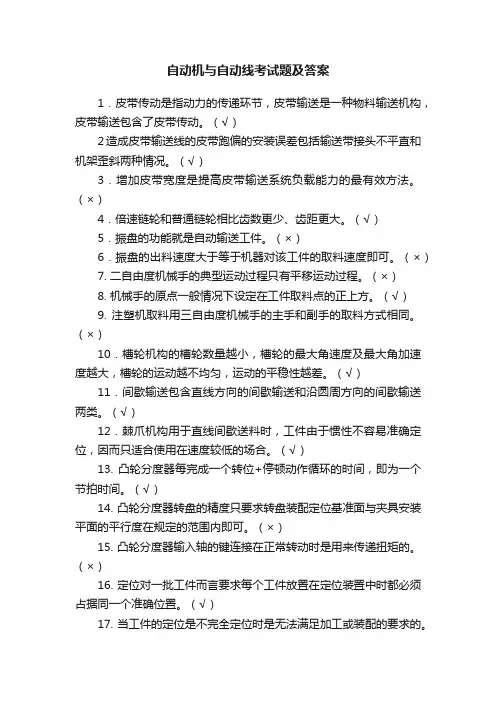

自动机与自动线考试题及答案1．皮带传动是指动力的传递环节，皮带输送是一种物料输送机构，皮带输送包含了皮带传动。
（√）2造成皮带输送线的皮带跑偏的安装误差包括输送带接头不平直和机架歪斜两种情况。
（√）3．增加皮带宽度是提高皮带输送系统负载能力的最有效方法。
（×）4．倍速链轮和普通链轮相比齿数更少、齿距更大。
（√）5．振盘的功能就是自动输送工件。
（×）6．振盘的出料速度大于等于机器对该工件的取料速度即可。
（×）7. 二自由度机械手的典型运动过程只有平移运动过程。
（×）8. 机械手的原点一般情况下设定在工件取料点的正上方。
（√）9. 注塑机取料用三自由度机械手的主手和副手的取料方式相同。
（×）10．槽轮机构的槽轮数量越小，槽轮的最大角速度及最大角加速度越大，槽轮的运动越不均匀，运动的平稳性越差。
（√）11．间歇输送包含直线方向的间歇输送和沿圆周方向的间歇输送两类。
（√）12．棘爪机构用于直线间歇送料时，工件由于惯性不容易准确定位，因而只适合使用在速度较低的场合。
（√）13. 凸轮分度器每完成一个转位+停顿动作循环的时间，即为一个节拍时间。
（√）14. 凸轮分度器转盘的精度只要求转盘装配定位基准面与夹具安装平面的平行度在规定的范围内即可。
（×）15. 凸轮分度器输入轴的键连接在正常转动时是用来传递扭矩的。
（×）16. 定位对一批工件而言要求每个工件放置在定位装置中时都必须占据同一个准确位置。
（√）17. 当工件的定位是不完全定位时是无法满足加工或装配的要求的。
（×）18. 直线导轨的安装螺钉紧固时可以随意选择紧固顺序。
（×）19. 直线导轨的结构特点决定了直线导轨不能多个方向同时具有高刚度。
（×）20. 直线导轨选型设计时，当寿命的计算结果满足不了预期寿命要求时，加大导轨的公称尺寸重新校核即可。
