可调恒流源
可调恒流源设计
设计要求；设计一可调恒流源电路，输出电流范围2mA～20mA,最小刻度0.5mA,波动小于0.1 mA可调恒流源设计摘要本系统以直流电流源为核心，MC34063为主控制器，通过电位器来设置直流电源的输出电流，并可由数码管显示实际输出电流值和电流设定值。
本系统由单片机程控输出数字信号，经过D/A转换器（AD0804）输出模拟量，再经过运算放大器隔离放大，控制输出功率管的基极，随着功率管基极电压的变化而输出不同的电流。
单片机系统还兼顾对恒流源进行实时监控，输出电流经过电流/电压转变后，通过A/D转换芯片，实时把模拟量转化为数据量，再经单片机分析处理，通过数据形式的反馈环节，使电流更加稳定，这样构成稳定的压控电流源。
关键字:MC34063，恒流源，单片机，A/DAdjustable constant current source designAbstractIn this system the DC source is center and MC34063 is main controller, output current of DC power can be set by a potentiometer which step level reaches 1mA, while the real output current and the set value can be displayed by LED. In the system, the digitally programmable signal from SCM is converted to analog value by DAC (AD0804), then the analog value which is isolated and amplified by operational amplifiers, is sent to the base electrode of power transistor, so an adjustable output current can be available with the base electrode voltage of power transistor. On the other hand, The constant current source can be monitored by the system real-timely, its work process is that output current is converted voltage, then its analog value is converted to digital value by ADC, finally the digital value as a feedback loop is processed by so that output current is more stable, so a stable voltage-controlled constant current power is designed..Key wards:MC34063, constant current source, single chip microcomputer, A/D目录1 引言.................................................................................................................................... - 3 -1.1研究目的和意义...................................................................................................... - 3 -1.2国内外发展状况...................................................................................................... - 3 -1.2.1国外发展现状............................................................................................... - 4 -1.2.2国内发展现状............................................................................................... - 4 -1.3 本文欲采取的研究方法......................................................................................... - 5 -2 设计方案............................................................................................................................ - 5 -2.1 总体方案................................................................................................................. - 6 -2.2 MC34063恒流源系统.............................................................................................. - 7 -2.3 电流显示系统......................................................................................................... - 8 -2.3.1 单片机STC10F08XE..................................................................................... - 9 -2.3.2单片机晶振部分.................................................................................................. - 10 -2.3.3 单片机复位部分........................................................................................ - 11 -2.3.4 数码管显示部分........................................................................................ - 12 -2.3.5 电流采样处理部分.................................................................................... - 13 -2.4 整体电路............................................................................................................... - 13 -2.5 系统PCB图.................................................................................................................. - 14 -3 硬件介绍.......................................................................................................................... - 14 -3.1 MC34063恒流源系统............................................................................................ - 14 -3.1.1 MC34063介绍............................................................................................. - 15 -3.2 电流显示系统....................................................................................................... - 16 -3.2.1 单片机STC10F08XE................................................................................... - 17 -3.2.2 模数转换介绍............................................................................................ - 19 -3.2.3 显示部分.................................................................................................... - 21 -4 软件设计.......................................................................................................................... - 21 -4.1 单片机选择........................................................................................................... - 22 -4.2 编程软件介绍....................................................................................................... - 22 -4.3 系统软件流程....................................................................................................... - 22 -4.4 单片机程序........................................................................................................... - 23 -5 实物说明及实验部分...................................................................................................... - 29 -5.1 实物说明............................................................................................................... - 29 -5.2 误差计算............................................................................................................... - 29 -5.3 实验部分............................................................................................................... - 30 -5.3.1 第一组实验................................................................................................ - 30 -5.3.2 第二组实验................................................................................................ - 33 - 总结.................................................................................................................................. - 35 - 参考文献.............................................................................................................................. - 36 - 致谢.................................................................................................................................. - 38 -1 引言恒流源又叫电流源、稳流源，理想的恒流源具有以下特点：不因负载(输出电压)变化而改变；不因环境温度变化而改变；内阻为无限大。
浅谈高精度可调恒流源的设计
恒流源在现代检测计量领域中发挥了极其重要的作用。
在浙江虎王公司开发的“线缆自动化检测设备”系统中，恒流源是重要的组成部分。
只有开发出精度高、输出功率大、可调范围广的高精度恒流源，“线缆自动化检测设备”才能满足“精准、快速、智能地检测各类线缆”的技术要求。
因此，本文着重探讨该系统中高精度可调恒流源的设计问题。
一、系统设计高精度可调恒流源主要由两部分组成：一是电流源主电路，二是控制电路。
其中主控电路主要由两块场效应管产生输出所需的大电流，控制电路主要由ＰＷＭ控制芯片ＳＧ３５２５及运放构成闭环负反馈。
系统结构图如图１所示。
图1恒流源主电路由整流滤波、ＭＯＳ管驱动、电流输出等三部分电路模块组成。
其中ＭＯＳ管驱动电路如图２所示，图中开关管Ｑ１、Ｑ４是电压驱动全控型ＭＯＳＦＥＴ，具有输入阻抗高、驱动电路简单、驱动功率小、开关速度快及安全工作区大等优点。
半桥式逆变电路一个桥臂由开关管Ｑ１、Ｑ４组成，另一个桥臂由电容Ｃ６、Ｃ９组成。
通过调节开关管的占空比，就能改变变压器二次侧整流输出平均电压Ｖｏ，经全波变换和电感去噪后，对外输出电流。
图2场效应管选择２ＳＫ２６４８型芯片，它的最大漏极电流９ Ａ，最大功耗１５０Ｗ。
由于流过场效应管的电流较大，场效应管的发热比较严重，为保证恒流源的可靠工作，可以给场效应管加装合适大小的散热片。
恒流源控制电路由信号采样、比较放大、ＰＷＭ控制、推挽等电路模块组成，是稳定恒流输出、提高调节精度的关键所在，控制环节的好坏直接影响电路的整体性能。
如图３所示，本设计采用以ＳＧ３５２５芯片为核心的恒频脉宽调制控制方式。
ＳＧ３５２５芯片的脚５和脚７间串联一个电阻Ｒｄ，可以在较大范围内调节死区时间。
ＳＧ３５２５的振荡频率可表示为：式中ＣＴ，ＲＴ分别是与脚５、脚６相连的振荡器的电容和电阻，Ｒｄ是与脚７相连的放电端电阻值。
取值分别为浅谈高精度可调恒流源的设计文/高建强 李 博1(0.73)sT T dfC R R=+ＯＣＣＵＰＡＴＩＯＮ812011 3ＯＣＣＵＰＡＴＩＯＮ2011 382２２００ｐ、１０ｋ、１５０，即频率为６１ｋｈｚ。

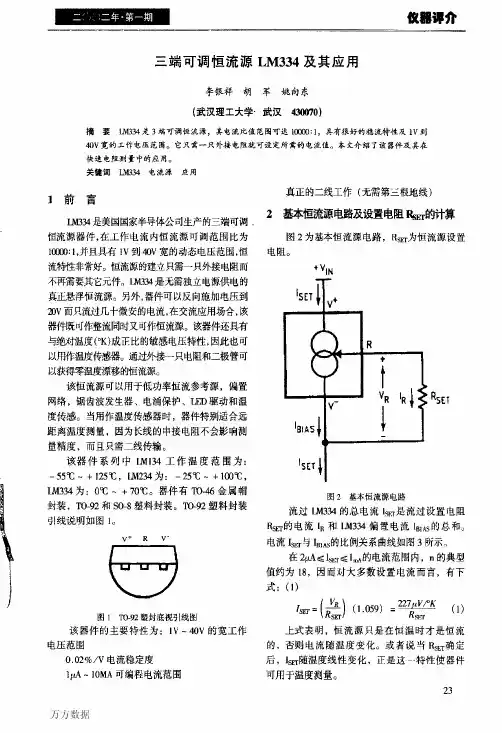

三端可调恒流源LM334及其应用
１前言
ＬＭ３３４是美国国家半导体公司生产的三端可调 恒流源器件，在工作电流内恒流源可调范围比为
真正的二线工作（无需第三根地线） ２基本恒流源电路及设置电阻ＲｓＦｒ的计算
图２为基本恒流源电路，Ｒｓｚｒ为恒流源设置
１００００：１，并且具有ｌｖ到４０Ｖ宽的动态电压范围，恒
电阻。
流特性非常好。恒流源的建立只需一只外接电阻而 不再需要其它元件。１３４．３３４是无需独立电源供电的 真正悬浮恒流源。另外，器件可以反向施加电压到
＋５Ｖ
莴ｎｑ气Ｈ
万方数据
图５快速电阻表电路原理图
仅曩评丌
图５中由Ｉｃｌ、Ｉｃ２两只ＬＭ３３４构成二种电流 值的恒流源：由开关Ｓ，进行切换，第一档为 ２ ５ｍＡ，量程１０００（２，第二档为０．２５ｍＡ，量程 １０Ｋ１２。恒流源流过被测电阻凡时，在Ｒｘ产生 压降Ｕ，Ｕ｜的大小与电阻Ｒ】的值成正比，通过 测量Ｕ；的值即可得到Ｒ，的值。１Ｃ３、ＴＬＣｌ５４９是 带串行控制的ｌＯ倍模数转换器。ＴＬＣｌ５４９是开 关电容，逐次逼近模数转换器，其转换时问仅为 ２１ｔｒｓ，比双积分式Ａ／Ｄ转换器小４个数量级。控
Ａｂｓｔｒａｃｔ ３ｈｅ ＬＭ３３４ ｉｓ ３－ｔｅｒｍｉｎａｌ ａｄｊｕｓｔａｂｌｅ ｃｕｒｒｅｎｔ ＳＯｌｌ］ｍｅ ｆｅａｔｕｒｉｎｇ １００００：１ ｒａｎｇｅ ｉｎ ｏｐｅｒａｔｉｎｇ Ｃ＇Ｈｆｌ℃ｎｔ，ｅｘｃｅｌ－ ｌｅｎｔ ＣＵＩＴｅｌＩｔ ｒｅｇｕｌａｔｉｏｎ ａｎｄ ａ ｗｉｄｅ ｄｙｌｌａｍｉｃ ｖｏｌｔａｇｅ ｒａｎｇｅ．ｏｆ １Ｖ ｔｏ ４０Ｖ．Ｃｕｒｒｅｎｔ ｉｓ ｅｓｔａｂｈｓｈｅｄ ｗｉｔｈ ｏａｅ ｅｘｌｅｍａｌ ｒｅ。
仅器评介
三端可调恒流源ＬＭ３３４及其应用
李银祥胡军姚向东 （武汉理工大学·武汉４３００７０）

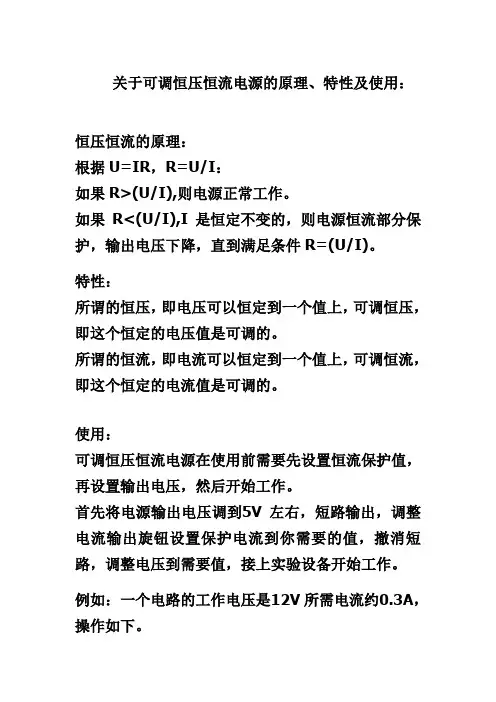

关于可调恒压恒流电源的原理、特性及使用
关于可调恒压恒流电源的原理、特性及使用：恒压恒流的原理：根据U=IR，R=U/I：如果R>(U/I),则电源正常工作。
如果R<(U/I),I是恒定不变的，则电源恒流部分保护，输出电压下降，直到满足条件R=(U/I)。
特性：所谓的恒压，即电压可以恒定到一个值上，可调恒压，即这个恒定的电压值是可调的。
所谓的恒流，即电流可以恒定到一个值上，可调恒流，即这个恒定的电流值是可调的。
使用：可调恒压恒流电源在使用前需要先设置恒流保护值，再设置输出电压，然后开始工作。
首先将电源输出电压调到5V左右，短路输出，调整电流输出旋钮设置保护电流到你需要的值，撤消短路，调整电压到需要值，接上实验设备开始工作。
例如：一个电路的工作电压是12V所需电流约0.3A，操作如下。
将电源输出电压调到5V左右，短路输出，调整电流输出旋钮设置保护电流0.5A（要比工作电流略大），撤消短路，调整电压到12V，接上电路开始实验。
如果试验过程中电路板放到金属上部分电路短路了，使电流剧增，当电流上升到0.5A时，电源恒流保护部分工作随即使输出电压下降以保护试验设备。
常识了解：交流电压经过全波整流电容滤波后直流电压约是交流电压的1.414倍。
例如10V的交流电压经过全波整流电容滤波后直流电压约等于14V。
继电器切换点的选择：交流输入电压减去5V等于切换电压。
例如变压器抽头0-15V-25V-35那么第一级的切换电压是15V-5V=10V，即在10V 时切换到25V的抽头上。
第二级的切换电压是25V-5V=20V，即在20V时切换到35V的抽头上。
关于继电器切换与否可以测R17两端的电压来判断，R17电压（直流）除以1.414约等于当前的抽头电压（交流）。
调试前的准备：安装后经检查无误后（输出端的电容和二极管一定要装；3DF20要装到大的散热器上），如果您没有接电流表，请把电流表接点“A”短路，然后通电。
请参考原理图：测C1、C2电压，应在12-25V为正常。
可调恒流源电路设计
可调恒流源电路设计一、引言可调恒流源电路是一种能够提供可调电流输出的电路，广泛应用于各种电子设备中。
本文将介绍可调恒流源电路的设计方法和实现过程。
二、基本原理可调恒流源电路基本原理是通过改变输入电压或输出负载来控制输出电流。
其中，输入电压和输出负载的变化对输出电流的影响可以通过欧姆定律和基尔霍夫定律进行计算。
三、设计步骤1. 确定输出要求：首先需要确定需要提供的最大输出电流和最小输出电流，并且需要考虑到负载变化时对输出电流的影响。
2. 选择元器件：根据所需的最大和最小输出电流，选择适当大小的功率晶体管或场效应管作为开关管。
同时，还需要选择合适大小的稳压二极管或稳压器来提供稳定的参考电压。
3. 设计反馈回路：为了实现恒流控制，需要设计反馈回路来监测并控制输出电流。
通常采用差分放大器和比较器等元件来实现反馈回路。
4. 设计保护回路：为了防止过载或短路等故障情况，需要设计保护回路来保护电路和负载。
常用的保护回路包括过流保护、过热保护和过压保护等。
5. 组装测试：根据设计图纸进行元器件的组装和连接，并进行测试和调试，确保电路能够正常工作并满足输出要求。
四、实例分析下面以一个简单的可调恒流源电路为例，进行具体分析。
1. 输出要求：提供可调范围为0-2A的稳定输出电流，并且负载变化时输出电流变化不超过5%。
2. 元器件选择：选择功率晶体管IRF540作为开关管，选择稳压二极管LM317作为稳压器。
3. 反馈回路设计：采用差分放大器和比较器组成反馈回路，其中比较器采用LM358芯片。
4. 保护回路设计：采用过流保护和过热保护回路来防止故障情况发生。
其中，过流保护采用了电阻限流方式实现，而过热保护则通过NTC热敏电阻实现。
5. 组装测试：根据图纸进行元器件的组装和连接，并进行测试和调试。
测试结果表明，电路能够正常工作并满足输出要求。
五、总结可调恒流源电路是一种广泛应用于各种电子设备中的电路，其基本原理是通过改变输入电压或输出负载来控制输出电流。

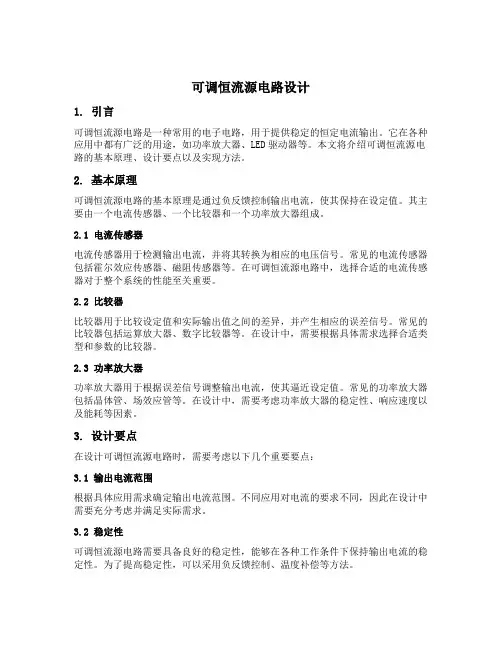

可调恒流源电路设计
可调恒流源电路设计1. 引言可调恒流源电路是一种常用的电子电路，用于提供稳定的恒定电流输出。
它在各种应用中都有广泛的用途，如功率放大器、LED驱动器等。
本文将介绍可调恒流源电路的基本原理、设计要点以及实现方法。
2. 基本原理可调恒流源电路的基本原理是通过负反馈控制输出电流，使其保持在设定值。
其主要由一个电流传感器、一个比较器和一个功率放大器组成。
2.1 电流传感器电流传感器用于检测输出电流，并将其转换为相应的电压信号。
常见的电流传感器包括霍尔效应传感器、磁阻传感器等。
在可调恒流源电路中，选择合适的电流传感器对于整个系统的性能至关重要。
2.2 比较器比较器用于比较设定值和实际输出值之间的差异，并产生相应的误差信号。
常见的比较器包括运算放大器、数字比较器等。
在设计中，需要根据具体需求选择合适类型和参数的比较器。
2.3 功率放大器功率放大器用于根据误差信号调整输出电流，使其逼近设定值。
常见的功率放大器包括晶体管、场效应管等。
在设计中，需要考虑功率放大器的稳定性、响应速度以及能耗等因素。
3. 设计要点在设计可调恒流源电路时，需要考虑以下几个重要要点：3.1 输出电流范围根据具体应用需求确定输出电流范围。
不同应用对电流的要求不同，因此在设计中需要充分考虑并满足实际需求。
3.2 稳定性可调恒流源电路需要具备良好的稳定性，能够在各种工作条件下保持输出电流的稳定性。
为了提高稳定性，可以采用负反馈控制、温度补偿等方法。
3.3 响应速度可调恒流源电路需要具备快速响应能力，能够在瞬时变化的负载情况下迅速调整输出电流。
为了提高响应速度，可以采用高速比较器和快速功率放大器等元件。
3.4 效率可调恒流源电路应尽可能提高能效，减少能耗。
在设计时可以采用高效的功率放大器、优化电路拓扑等方法来提高效率。
4. 实现方法根据上述设计要点，可调恒流源电路的实现方法如下：4.1 选择合适的电流传感器根据输出电流范围和精度要求选择合适的电流传感器。
高精度恒流源的设计与制作_米卫卫.pdf
电子测试Dec. 2012 2012 年12月第12 期ELECTRONIC TEST No.12高精度恒流源的设计与制作米卫卫，杨风，徐丽丽（中北大学信息与通信工程学院太原市030051）摘要：恒流源在现代检测计量领域中发挥了极其重要的作用。
通过对恒流源的工作原理和设计方法进行研究，对现有的恒流源设计方案进行对比，设计出毫安级高精度可调恒流源。
电路由基准电压源、比较放大器、调整管、采样电阻等部分构成，具体的工作过程：通过采样电阻把输出电流转变成电压，反馈给比较放大器输入端，再与基准电压相比较，放大器把误差电压放大后去控制调整管的内阻对输出电流进行调整、维持输出电流恒定。
采用基本没有温度漂移的精密电阻作为采样电阻，功率达林顿管作为调整管，实现高精度的目的。
比较放大器的输入电压可调，从而实现恒流源的可调。
用高精度电流表对输出电流进行检测，实现对恒流源输出进行实时监测。
此次所设计的恒流源具有精度高、结构简单、工作稳定、操作方便、成本低廉等优点。
关键词：恒流源；高精度；可调中图分类号:TP277文献标识码: AHigh precision constant current sourcedesign and productionMi Weiwei，Yang Feng，Xu Lili（Northern University of China，College of Informational and Communicating Engineering，Taiyuan 030051）Abstract:Constant-current source in the metrology area in modern detection plays a very important role.Through the constant current source of working principle and design method of the existing study, constant current source design schemes are compared, design a precision adjustable constant-current source.Circuit voltage source, comparative by benchmark amp- lifier, adjust tubes, sampling resistor etc components, specific work process: the output by sampling resistance, electric flow into voltage feedback to the comparative amplifier input, compared with benchmark voltage again the voltage amplifier, amplifier to control the adjustment tube after adjustment for output current internal, maintain the output current constant. Using basic no temperature drift precision resistor as sampling resistance, power of linton tube as adjust tube, realize high precision purpose. Compare the amplifier's input voltage of adjustable, so as to realize the constant-current source is adjustable. Adopting high precision testing of output current ammeter is to realize constant-current source real-time monitoring output. The design has the constant-current source of high precision, simple structure, stable work, convenient operation, low cost, etc.Keywords:constant-current source；precision；adjustable652012.12Test Tools & Solution0 引言一定的个体差异。
0_30V_0_30A可调开关稳压_恒流源
Ｄ０３、Ｃ０３、Ｒ０５为散热风扇Ｆｓ提供电力。输出功率越大，风扇转速越高。供电变压器 为５Ｗ变压器，为减小体积亦可用小型开关电源供电。数字显示表头供电需用稳压电源。 本机在测量功率元件方面极为实用，只需将二极管、三极管、场效应管、ＩＧＢＴ、可 控硅等元件按极性接入“＋”、“－”输出柱上，饱和触发后，由小到大调节电流钮， 即可分别在电压表和电流表上同步观看到被测元件任一电流对应的压降值，可速测不明 功率元件，甚至包括保险丝、金属线的工作电流能力、导通压降等重要参数，也易于鉴 别虚假标号的元件。 本电路特别适合制作大功率逆变电源。笔者曾用其原理设计过１００Ａ可调恒流源，１２ ～２４Ｖ ５００Ａ电解电源等多款产品，性能令人满意（有关货讯见本期中缝）。 □广州 翟东波
笔者经多年实践设计了一种串联推挽电路，该电路主体似桥式，而推动电路又似推
挽，集二者优点于一身，从应用实践来看，该电路制作容易，性能稳定可靠。下面介绍
一种应用实例，分别见两电路图。
ＩＣ１（ＳＧ３５２５Ａ）为近年流行的双端集成电压控制器，工作频率可达２００ｋＨｚ以上，本 例采用３５ｋＨｚ。通电后，交流经Ｃ１、Ｌ０１、Ｌ０２、Ｃ２、Ｃ３、Ｃ４滤去干扰、ＤＬ整流、Ｃ５滤波储 能，作逆变回路主供电。Ｒｔ为负温度系数热敏电阻，用以减小开机瞬间ＤＬ的电流冲击， Ｒ１１、Ｒ１２及Ｒ１３、Ｒ２８为Ｃ６、Ｃ７的均压电阻。 当ＩＣ１⒁脚为高电位时，Ｍ点也为高电位，脉冲电压一路经Ｃ１４、Ｒ１４加至Ｑ６栅极，Ｑ６导 通；另一路将Ｃ８电容正端电位抬高，使其由原来的１／２ＶＥ升高为１／２ＶＥ＋１８Ｖ，经Ｒ１８加到 Ｑ５栅极，Ｑ５导通。变压器Ｂ１初级线圈Ｌ１、Ｌ２同时导通，次级线圈Ｌ５感应电流由Ｄ０１整流输 出。同理，当⑾脚为高电位时，Ｑ８、Ｑ７同时导通，初级电流流过Ｌ３、Ｌ４，次级感应电流经 Ｄ０２整流输出。 由于Ｑ６、Ｌ２、Ｑ８、Ｌ４在下１／２ＶＥ区交替导通，Ｑ５、Ｌ１、Ｑ７、Ｌ３在上１／２ＶＥ区交替导 通，相当于两个推挽电路上下串联使用，故笔者称其为串联推挽电路。尽管此电路变压
一种0～2A数控可调恒流源设计
一种0～2A数控可调恒流源设计发表时间：2018-08-06T16:46:53.003Z 来源：《电力设备》2018年第12期作者：朱浩亮[导读] 摘要：本文是一种0～2A电流输出的数控恒流源的电路设计，其数控MCU采用了AT89S52单片机，以运放放大器OP07作为控制端与大功率三极管TIP31构成的达林顿管组成恒流驱动输出，数模转换部分采用了十二位D/A芯片MAX532、模数转换部分采用十六位A/D芯片AD7715及高精度的采样电阻，可以实现1MA的步进可调。
（南宁学院广西南宁 530023）摘要：本文是一种0～2A电流输出的数控恒流源的电路设计，其数控MCU采用了AT89S52单片机，以运放放大器OP07作为控制端与大功率三极管TIP31构成的达林顿管组成恒流驱动输出，数模转换部分采用了十二位D/A芯片MAX532、模数转换部分采用十六位A/D芯片AD7715及高精度的采样电阻，可以实现1MA的步进可调。
本系统对于软件核心算法采用的是PID控制算法，其P、I、D的参数设置采用经验法。
最后本文对此恒流电源系统的主要性能参数进行了相关的测试，结果表示：系统性能稳定可靠。
关键词：数控恒流；单片机；PID算法0引言恒流源是让输出的电流趋于恒定不变的电流源，本文要设计的是一种基于单片机控制的直流恒流源，该设计由单片机控制系统、数模及模数转换模块、电源模块、恒流源模块、负载及键盘显示模块构成。
随着电子技术的不断发展，在现实生活中（如LED恒流）及实验的许多设备及接口电路中都普遍用到恒流电源，但是现如今市场上所销售的恒流电源在许多方面还存在着不足，比如精度不够高，稳定性不够好，带负载能力还不够这样的问题，这不仅仅影响着科学实验的进程，也影响着我们的生活质量的提高。
所以本课题就当前恒流源存在的问题，设计一款在稳定性和输出精度方面都比较好的直流恒流源，系统在达林顿管和运算放大器为基础的主体上，先由A/D转换器对输出信号进行采样反馈到单片机，再由单片机控制D/A转换器使得输出电压发生变化，从而使得电流恒定输出。
tl494可调恒流工作原理
tl494可调恒流工作原理TL494可调恒流工作原理TL494简介TL494是一款广泛应用于开关电源控制、电动机驱动和照明控制等领域的集成电路。
它内部集成了错误放大器、参考电压源、比较器、PWM控制器等功能模块，能够实现可调恒流的精确控制。
TL494工作原理TL494通过对输入电压进行采样，并与参考电压进行比较来实现恒流控制。
具体的工作原理如下：1.错误放大器：TL494内部的错误放大器对输入电压与参考电压之间的差异进行放大，得到一个误差信号。
2.PWM控制器：根据错误放大器输出的误差信号，PWM控制器会调整输出信号的占空比，从而控制负载的电流。
3.恒流控制：PWM控制器通过调整输出信号的占空比来实现恒流控制。
当输入电压大于参考电压时，PWM控制器将减小占空比，降低负载电流；反之，当输入电压小于参考电压时，PWM控制器将增大占空比，提高负载电流。
TL494工作特点TL494作为一款可调恒流控制集成电路，具有以下特点：•精确控制：TL494采用反馈控制原理，通过不断调整输出信号的占空比，实现对恒流的精确控制。
•高效性：由于采用了PWM控制器，TL494能够高效地控制负载电流，提高整个系统的能量利用率。
•广泛应用：TL494作为一款功能强大且稳定可靠的集成电路，被广泛应用于开关电源控制、电动机驱动和照明控制等领域。
TL494的应用领域由于TL494具备可调恒流控制的特性，因此在以下领域得到了广泛的应用：1.开关电源控制：TL494可以用于开关电源控制电路中，实现对输出电流的精确调节，保证电源稳定可靠。
2.电动机驱动：TL494可用于电动机驱动控制电路中，通过调整输出信号的占空比来实现对电动机的恒流控制，提高驱动效果。
3.照明控制：TL494可以应用于照明控制电路，实现对照明设备的电流调节，以达到节能和亮度控制的目的。
TL494的发展趋势随着科技的不断发展和应用的推广，TL494作为一款功能强大的集成电路，未来有望在以下方面得到进一步优化和发展：1.更高的精确度：未来的TL494产品有望提高精确度，实现更准确的恒流控制，满足对电流控制的更高要求。
20mA-2000mA连续可调步进1mA恒流源核心采样控制电路
20mA-2000mA连续可调步进1mA恒流源核心采样控制电路
目标:
1、设计一可调恒流源系统；
2、电流范围20mA-2000mA；
3、步进1mA；
4、负载0-5Ω。
核心采样控制电路：
电路说明：
1、V2为用于控制输出电流大小的DAC输出，电压输出范围50mV-5V，对应电流输出大小为20mA-2A，为了达到1mA的步进精度，至少要选择11位精度的DAC；
2、R10为0-5Ω负载；
3、R8为采样电阻，精度1%；
4、R3,R7,R4,U1B组成放大电路，将采样电压放大为合适的值（50mV-5V）；
5、R2,C3,R1,R5,C2,C4,C1,R6,U1A组成PID控制电路；
6、R9和Q1组成输出电路；
7、V1为额定值18V/2A电源；
8、XSC1为示波器，用于检测输出电流是否和设置大小一致。
仿真结果：
1、控制电压0.05V，输出电流为20mA；
2、控制电压1V ，输出电流为
3、控制电压5V
，输出电流为流为400mA ；
流为2A ；。
三相可调交流恒流源
三相可调交流恒流源
三相可调交流恒流源，是一种三相定流可调节的电源。
它采用智能微处理器和大功率变换器技术，以达到精密控制三相交流定流输出。
设备可以同时根据负载特性自动调节电流、电压和功率，保证电源的安全和稳定性。
三相可调交流恒流源的优点：
1、采用智能控制技术，具有自动调节流量、电压和功率的功能，并可满足用户的不同电源需求；
2、采用先进的变换器技术，实现电源的高精度、高效率、高可靠性；
3、采用可编程控制技术，实现多种可能的参数控制，是工业控制的理想供电；
4、采用国际先进的功放电路，有效地解决了低噪声、低成本和高信噪比等问题，使运行非常平静安静；
5、电源能够自动调节输出的温度，使电源的稳定性及可靠性进一步提高；
6、采用完善的安全保护系统，极大地保证了电源使用的安全可靠性。
三相可调交流恒流源具备良好的性能，可以广泛应用于电子仪器、通信设备、计算机控制设备、安防系统、节能照明系统及其它工业自动化控制等领域。
LED可调光驱动电源PT4115
L=பைடு நூலகம்7uH
Rs=0.13ohm
95%
7LEDs
90%
3 LEDs
85%
80%
1LED
75% 8 10 12 14 16 18 20 22 24 26 28 30
Supply Voltage Vin(V)
Vdim vs Supply Voltage
6 5 4 3 2 1 0
0123456789
参数
输入电压 欠压保护 欠压保护迟滞 最大工作频率
平均采样电压 采样电压迟滞 CSN管脚输入电流
关断电流
内部电路工作电压 DIM输入高电平 DIM输入低电平 模拟调光电压范围 最大PWM调光频率 低频PWM调光占空比范围 低频PWM调光比 高频PWM调光占空比范围 低频PWM调光比 DIM对内部工作电压上拉电阻 DIM接地漏电流
150
100
50
0
0
5
10 15 20 25 30
Supply Voltage Vin(V)
Supply Voltage Vin(V)
华润矽威科技（上海）有限公司 PT4115_DS Rev CH_2.0
Page 6
特性曲线 （续）
PT4115
30V/1.2A、高调光比 LED 恒流驱动器
简化模块图
最大值
1.2 5
单位
Ω A µA
℃ ℃
工作原理描述
PT4115和电感（L）、电流采样电阻（RS）形成一个自 振荡的连续电感电流模式的降压型恒流LED控制器。 VIN上电时，电感（L）和电流采样电阻（RS）的初始电 流为零，LED输出电流也为零。这时候，CS比较器的输出 为高，内部功率开关导通，SW的电位为低。电流通过电 感（L）、电流采样电阻（RS）、LED和内部功率开关 从VIN流到地，电流上升的斜率由VIN、电感（L）和LED 压降决定，在RS上产生一个压差VCSN， 当(VIN-VCSN) > 115mV时，CS比较器的输出变低，内部功率开关关断， 电流以另一个斜率流过电感（L）、电流采样电阻（RS）、
lm317恒流源电路原理
lm317恒流源电路原理LM317恒流源电路原理一、引言在电子电路中，恒流源电路广泛应用于各种场合。
其中，LM317是一款常用的线性稳压芯片，其内部集成了恒流源电路。
本文将介绍LM317恒流源电路的原理及其工作原理。
二、LM317芯片简介LM317芯片属于线性稳压器芯片，其内部包含了现有的恒流源电路。
它具有调节和稳压的特性，可将输入电压稳定为设定的输出电压，并保持输出电流不变。
三、恒流源电路原理恒流源电路是一种能够保持输出电流恒定的电路，它的工作原理是通过反馈来实现的。
LM317芯片的恒流源电路主要由一个可调电阻、一个电流采样电阻和一个比较器组成。
其工作原理如下：1.当输入电压V_in通过可调电阻调节到合适的值时，电阻上的电流I_in流过电流采样电阻R_sense，产生一个电压降V_sense。
2.比较器检测到V_sense与芯片内部固定的参考电压V_ref之间的差异，并将其反馈到电阻调节引脚。
3.这样，芯片会自动调节可调电阻的电阻值，使得V_sense与V_ref相等，从而实现输出电流的稳定。
四、使用LM317恒流源电路的注意事项在使用LM317恒流源电路时，需要注意以下几点：1.输入电压应在芯片允许的范围内，一般为3V-40V。
2.输出电压不应超过芯片的额定值，一般为。
3.芯片的散热问题需要得到合理解决，以确保其正常工作。
4.过高或过低的负载电流可能使芯片无法正常工作，需要根据实际需求进行合理设计。
五、总结LM317恒流源电路是一种常见的线性稳压电路，适用于各种场合。
通过恒流源电路，可以实现稳定的输出电流，并满足不同应用的需求。
在使用LM317芯片时，需要注意一些使用细节，以确保电路的正常工作。
以上就是关于LM317恒流源电路原理的相关介绍，希望对大家有所帮助。
参考资料： - LM317数据手册六、LM317芯片的典型电路图示LM317芯片的典型电路图示如下：++Vin -| IN || |-| ADJ |-- Vout| || OUT |++在这个电路中，Vin是输入电压，Vout是输出电压，ADJ是可调电阻的引脚。
基于tl494的可调恒流源电路
基于tl494的可调恒流源电路控制电路的设计开关电源的功率主电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、输出整流滤波电路组成。
主电路的设计首先要进行电路拓扑结构的选择，并结合电路参数的计算，设计出合理的方案。
由于篇幅原因，本文主要描述选用TLL494芯片的控制电路设计。
本系统脉宽控制芯片选用TLL494芯片。
TL494是美国德克萨斯仪器公司开发的一款高性能固定频率的电压驱动型PWM脉宽调制控制电路，具有功能完善、工作性能稳定、驱动能力强等优点。
它包含了控制开关电源所需的全部功能，可作为单端正激双管式、半桥式、全桥式开关电源的控制器。
TL494广泛于1000W以下的大功率开关电源中，它既可以驱动150W以下的单端式开关电源，也可以驱动300~1000W的桥式和半桥式电路。
现结合电路的工作特点，通过对电路要点的剖析，来阐述基于TL494芯片PWM控制电路检测的方法和技巧。
TL494的电路结构TL494是有16引脚双列直插式塑料封装集成芯片，集成了全部的脉宽调制电路，内置+5V参考基准电压源、欠压保护电路、线性锯齿波振荡器，外置振荡元件一个电阻RT和一个电容CT、脉宽调制比较器、死区时间比较器、触发器、两个误差放大器以及输出控制器等电路组成。
具有其工作频率可在1~300kHz之间任选且输出电压高达40V，输出电流为250mA。
输出方式有推拉或单端两种。
TL494的工作原理TL494的工作原理可简述为：当TL494的引脚5与引脚6接上电容与电阻后，集成在其内部的振荡器便使引脚5所接电容恒流充电和快速放电，在电容CT上形成锯齿波，该锯齿波同时加给死区时间控制比较器和PWM比较器，死区时间控制比较器按引脚4的引脚所设定的电平高低输出相应宽度的脉冲信号；另一方面在2#误差放大器输出的保护信号无效（为高电平时），比较器根据1#误差放大器输出的调节信号（或引脚3直接输入的电平信号）与锯齿波比较在输出形成相应的脉冲波，该脉冲波与死区时间控制比较器输出的脉冲相或后，一方面提供给触发器作为时间信号，同时提供给输出控制或非门，触发器按CK端的时钟信号，在与端输出相位互差π的PWM脉冲信号，若引脚13为高电平，则内部的两个与门输出的PWM脉冲信号，给信号经输出两个或非门与前述的信号或非后有输出功率放大的开关晶体管放大后输出；相反，当引脚13为低电平时，两个与门输出恒为低电平，所以两个或非门输出相同的脉冲信号。
可调恒流源.
识，学到的才是自己的。然后就是，其实理论上的知识只能提供一个前提，
只有通过实践，才能验证理论的真实性，在做实物时，先需要用理论知识设
计好电路图，然后需要计算各元器件的参数，更需要考虑元器件的功率，因
为如果功率超出的话，元器件会被烧掉，严重时可能发生事故，理论上设计
好电路后，可以用软件仿真下，然后就是焊接出来，按要求测试它的性能是
模电课程设计答辩
可调恒流源
要求： 将220V/50Hz交流电源转换为可调节的稳定电流源输
出： ① 电流范围：10mA～100mA ② 负载范围：≤100Ω
分析：
通过模电课程的学习，我对电源的制作还是有一些了 解。首先，要将交流电压源转化为直流电压源，需要一个 整流电路，而我选择了单相桥式整流电路，该电路基本满 足需求；然后就是滤波电路，滤波电路的作用就是将脉动 的直流电压变为平滑的直流电压，我的电路采用的是电容 滤波电路，该电路接法比较简单，经过滤波电路后，交流 电压基本就已经几乎变为了直流电压；然后就是经过一个 电压转变电流的电路，然而电压转变电流电路有许多种， 最基本的就是，用一些三极管，可以形成该电路，但是不 是很稳定，也可以用运放来实现该功能，而且这种方法比 较实用简单，所以我就运用了运放的深度反馈，来实现了 电压到电流的转化，而且电流的稳定性也比较好。
其工作在正常温度内。
•
通过这次课程设计，我也有许多感悟。首先，以前都只是学习书本上的
知识，没有做出实物，感觉一切都是那么的空虚，只是理论上知道这些东西
的原理，这次通过做课程设计，从实践中深刻体会到了模电知识的重要性，
但是更加重要的是实践与理论的结合。没有实践，理论也只是空谈，没有理
论知识，实践也不能正常进行，反正只有二者结合起来，才是真正的学到知
一种基于自举电路的可调恒压恒流源设计
一种基于自举电路的可调恒压恒流源设计陈盼辉;郭立峰;金传喜【摘要】介绍了一种基于自举电路的可调恒压恒流源的设计.解决了使用普通运算放大器调整较高输出电压的问题.在输出电压在较大范围变化时,通过自举的方法保证运算放大器的供电电压不变,并且能够对输出电压和电流进行有效地调整,实现了0~30V的电压输出和0~1A的电流输出.%Introduced a method of using the bootstrap to design an adjustable constant voltage and current source.Solved the problem of using the ordinary op-amp in high output voltage ing the bootstrap method can ensure constant supply voltage of operational amplifier when the output voltage changes in a wide range, and output voltage and current can be effectively adjusted to achieve a 0 ~ 30V voltage output and 0 ~ 1A Current output.【期刊名称】《电子测试》【年(卷),期】2016(000)021【总页数】3页(P73-75)【关键词】自举;运算放大器;恒压恒流源【作者】陈盼辉;郭立峰;金传喜【作者单位】海军工程大学核能科学与工程系,武汉,430033;海军工程大学核能科学与工程系,武汉,430033;海军工程大学核能科学与工程系,武汉,430033【正文语种】中文直流稳压电源是实验室调试电路所不可缺少的仪器。
在高精度电路调试中，通常使用线性稳压电源，避免使用开关电源而引入开关噪声。
0-20A可调恒流电路
0~20A可调恒流电路想做一个大电流的恒流电路：想用来测量电线的最大过电流的能力。
电路可以用常用的那种运放+ NMOS场管的电路结构。
20A的最大输出电流，最好使用多只场管并联，避免大电流输出时过热烧毁。
电线的电阻很小，那么工作电源可以取低一些，可以降低场管的功耗。
测试电源可用电脑电源里的3.3V或5V，控制部分的电源使用12V。
或者使用锂电池组并联输出大电流，控制部分的电源电压通过DC-DC升压得到。
刚才想了想，画了个电路如下：DC-DC升压电路可以用常见的升压芯片，也可以用三极管等分立件做：当使用锂电池组供电时，由于输出电流较大，建议电源开关只控制DC-DC升压部分，还有TL431基准的供电，20A电流表的正极直接接电池的正极。
NMOS场管就用常见的廉价75N75，一般4只即可，散热片的面积有足够大，测试电压用5V时，每只场管的功耗小于25W。
40560335 发表于2016-1-17 20:54请教下为什么不直接把Q1-Q4并联使用？需要配对挑选，如果参数相差较大，电流会不均衡。
稳定性也不好，不如每个场管单独控制可靠。
40560335 发表于2016-1-17 20:54请教下为什么不直接把Q1-Q4并联使用？场管开启电压不可能每一只都一样的所以要运放跟随就算用三极管也要挑放大倍数相近的才能直接并联yituwu 发表于2016-1-19 12:21这个和网上发的一个电子负载图纸基本一样，应该是可以当电子负载使用：原理都是一样的，只是具体参数不一样。
我上面画的那个图，可以保证在电位器接触不良时，输出电流会自动降到最小，避免电路失控后场管完全导通烧毁负载或电源。
楼上这个图纸的431接法不如3阿哥的431接法。
不为何，网上的电路431都要接一个10uF的消噪电容。
但是这个电容会引起431振荡。
431的手册都是不推荐安装的，如果非要安装也是让避开0.01uF-10uF的区间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中南民族大学电子技术课程设计报告题目可调恒流电源学院计算机科学学院专业自动化年级 11 姓名学号指导教师2013年月日指导教师评语：作品50 制作质量20完成效果30报告30电路及说明10测试与分析15其他5答辩20展示内容10讲解回答10总分：指导教师签名：电子技术课程设计任务书设计题目：可调恒流电源学生姓名：学号专业班级：一、设计条件1．可选元件（1）选题规定的“可选、限选元件”（2）电阻、电容、电感、电位器等，按需使用（3）自备元件2．可用仪器万用表，示波器，交流毫伏表，信号发生器，直流稳压电源二、设计任务及要求1．设计任务根据技术要求和已知条件，完成选题电路的设计、装配与调试。
2．设计要求（1）选题规定的“设计内容和要求”；（2）选择电路方案，完成对确定方案电路的设计。
包括：计算电路元件参数、选择元件、画出总体电路原理图；（3）用软件仿真整体或部分核心实验电路，得出适当结果；（4）装配、调试作品，按规定格式写出课程设计报告书。
三、时间安排1．第12周前：布置设计任务，讲解设计要求、实施计划、设计报告等要求。
2．第14周前：理解课题要求，准备元器件。
3．第15～16周：资料查阅，方案设计，模拟仿真，实际制作。
4．第17～18周：完成设计与制作，答辩，提交设计报告。
指导教师签名：年月日目录摘要关键字1、实验内容2、实验目的3、实验要求4、实验原理4.1降压4.2整流4.3滤波4.4恒流5、电路参数的计算及元器件的选择5.1变压器的选取5.2二极管的选取5.3滤波电容的选取5.4 三端集成稳压器LM3176、特殊器件的介绍7、系统整体电路图8、仿真电路图9、焊接与测试9.1焊接9.2安装9.3调试10、实验记录10.1实验数据10.2实验现象11、实验所需仪表和材料11.1元器件11.2所需工具和仪器12、课程设计心得体会参考文献致谢13、附录摘要恒流源又叫电流源、稳流源，它是能够向负载提供恒定电流的电源，它既可以为各种放大电路提供横流以稳定其静态工作点，又可以作为其有源负载，以体改放大倍数，并且在差动放大电路、脉冲产生电路中得到广泛应用。
理想的恒流源具有以下特点：电流不因负载变化而改变；不因环境温度变化而改变；内阻为无穷大。
本课题设计一个简易可调恒流源产生电路。
通过调节线性电位器来改变电压值大小，产生可调恒定电流，当固定时产生恒定电流。
虽然它在精度和稳定度上与高质量的直流可调恒流电源有一定的差距，但在一般情况下误差允许范围内还是有一定的使用价值的，能满足一般的应用。
并且它具有结构简单，成本低廉的优点，稳定性和精度相对来说也比较高。
关键字恒流源、稳压管、可调恒定电流1、实验内容可调恒流电源2、实验目的本课题设计一个简易可调恒流源产生电路，将220V/50Hz交流电源转换为可调节的稳定电流源输出，并且适应一定的负载范围。
3、实验要求将220V/50Hz交流电源转换为可调节的稳定电流源输出：①电流范围：10mA～100mA②负载范围：≤100Ω4、实验原理可调恒流电源主要由降压、整流滤波、可调、恒流这几部分组成。
交流电源经 T 降压，整流、滤波后供给可调集成稳压器 LM317 ，R控制 LM317 的输出电压以达到恒流的目的。
4.1降压电源变压器：它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压。
变压器的变比由变压器的副边确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
4、2整流整流电路：利用单向导电元件二极管，把50Hz的正弦交流电变换成脉动的直流电；而由于电抗元件在电路中具有储能作用，并联的电容器C在电源供给的电压升高时能把部分能量储存起来，而当电源电压降低时，就能把电场能量释放出来，使负载电压比较平滑，电容C具有平波的作用。
220V交流电压经变压器降压后，其次级电压变为U2。
经二极管D1~D4，在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。
正负半周内部都有电流IL流过的负载电阻RL，且方向是一致的，因此电源变压器得到了充分的利用，但输出的是脉动直流。
桥式整流电路4. 3滤波电路：滤波电路的作用是将来自整流电路的脉动直流进行平波。
滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。
常用的整流滤波电路有全波整流滤波，桥式整流滤波等。
滤波电路的形式通常有电容滤波、电感滤波和复式滤波三种。
电容滤波适合负载电流较小的场合，电感滤波适合负载电流较大的场合，而复式滤波一般用在要求较高的场合。
本电路负载较小，故选用电容滤波即可。
电容C滤波4.3恒流恒流电路：恒流电路主要利用LM317的功能特性。
LM317的输出端与调整端电压在一定条件下恒为1.25V，因此，保证电阻R不变，则流过负载的电流也不变，改变R的值，就得到不同值的恒流。
5、电路参数的计算及元器件的选择5.1变压器的选取单相变压器（±15V/15W）5.2二极管的选取整流电路中的二极管，因为变压器的副边电压U2=15V，所以桥式整流电路中的二极管承受的最高反向电压为：Urm=1.1√2U2=23.33V，桥式整流电路中二极管承受的最高平均电流为： I F=1A。
我用的是1N4007，其特性是最大正向平均整流电流：1.0A，最高反向耐压：1000V，满足要求。
5.3滤波电容的选择为得到较平滑的负载电压，要对整流后的波形进行滤波，一般取3(TR LC 式中，T为交流电源电压的周期。
由上式可以解得C=500uF，电)5~2/容进行充放电时，其电压可达到最大值约23.33为 ,所以选择电容为2200uF ,耐压值大于23.33的。
5.4三端集成稳压器LM317LM317组成的基准电压源电路，电容C2用于消除输出中的高频噪音，取1000uF的电容。
输出端和调整端之间的电压值为1.25V。
输出电流可达1.5A。
由于调整端的电流可忽略不计，则负载电流Io=1.25/R，R为500Ω，Io可达到10mA—100mA。
6、特殊器件的介绍LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
稳压电源的输出电压可用下式计算，Vo=1.25（1+R2/R1）。
仅仅从公式本身看，R1、R2的电阻值可以随意设定。
首先317稳压块的输出电压变化范围是Vo=1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo=1.25V—45V），所以R2/R1的比值范围只能是0—28.6。
其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA。
由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。
当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。
当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。
7、系统整体电路图8、仿真电路图9、焊接与测试9.1焊接（1）有小铜片的一面为焊接面，元件从铜圈面插入。
先布局号元件的位置，在将其一插一入。
（2）长期放置不用的元件和板子，在焊接时要用砂纸或镊子先将其表面的氧化层去掉。
（3）当电烙铁达到合适的温度时，将锡丝放在引脚的一侧，电烙铁从另一侧慢慢靠近，然后迅速将电烙铁向上拿开。
用导线焊接时，用镊子将导线皮去除，在露出的导线表面先涂上一层锡丝，以便于焊接。
（4）焊接时要细心，焊接点尽量光美，成圆锥形状。
导线不可以相交，要走直线，不可以弯弯曲曲的。
（5）电烙铁在不用时要将其温度调至最低，以保证其使用寿命。
9.2安装先装集成稳压电路，再装整流滤波电路，最后安装变压器。
稳压电路组要测试集成稳压器是否正常工作。
输入端直流电压时，调节 ,输出电压随之变化，说明稳压电路工作正常。
整流滤波电路组要检查整流二极管是否接反，安装前要用万用表测量其正、反向电阻。
安装后接入电源变压器，整流输出电压应为正，否则会损坏稳压器。
断开交流电源，将整流滤波电路与稳压电路连接好，再接通电源，输出电压为规定值，说明各级电路均正常工作，可以进行性能指标的测试。
安装时注意不要将太多锡丝弄到电路板上，以免出现短路的情况，避免虚焊，尽量一次到位，以免电路板上的镀铜脱落影响后面的焊接工作。
尽量将实物摆放在一边，线则布在另一面，且布线时尽量让线横竖有一定的布局，保持电路板的整体美观。
9.3调试：调试时将变压器接入220V交流电，将直流电压表接入电路中，然后调节电阻R，观察其输出电流，然后调节负载RL，观察负载电流是否恒定；电阻R变化，负载变化与否时，观察负载电流的变化。
第一次接通电路时，负载电流不显示，发光二极管不亮，检查之后发现电路焊接有一处不对，重新焊接之后，电路工作正常，故障排除。
10、实验记录10.1实验数据（1）调节R，使负载电流为10mA，调节负载RL，记录负载电流值。
RL/Ω10 20 30 40 50 60 70 80 90 100 I/mA 10 10 10 10 10 10 10 10 10 10（2 ）调节R，使负载电流为100mA，调节负载RL，记录负载电流值。
RL/Ω10 20 30 40 50 60 70 80 90 100 I/mA 100 100 100 100 100 100 100 100 100 100（3 ）调节R，负载Rl=100Ω，记录负载电流值。
Ui/V 1 2 3 4 5 6 7 8 9 10 I/mA 10 20 30 40 50 60 70 80 90 10010.2实验现象⑴线性电阻R不变，负载变化时，观测到电流不变⑵线性电阻R变化，负载变化与否时，电流呈线性变化11、实验所需仪表和材料万用表，螺丝刀，面板12、课程设计心得体会当初选做课程设计的时候，选择了可调恒流电源的设计，之前课本第十章就是讲解电源，所以觉得会很简单，而实际做起来发现并非想象中的那么简单。
实验失败了很多次，但最终还是成功了。
通过这次的设计实践。
我学会了可调恒流电源的基本设计方法，对可调恒流电源的工作原理和使用方法也有了更深刻的理解。
在对理论的运用中，提高了我的工程素质，在没有做实践设计以前，我们对恒流电源的撑握都是理论上的，对一些细节不加重视，当我把自己想出来的方案应用到实践中的时候，问题出现了，不是不能测试，就是测试的结果和要求的结果不相符合。
经过解决一个个测试中出现的问题，我们对直流稳压电源的理解得到加强，看到了实践与理论的差距。
加深了我们对理论与实践联系的理解，促进了我们运用知识解决具体问题的综合应用能力，特别是对恒流电源的应用、理解上升到了更深的一个层次。
