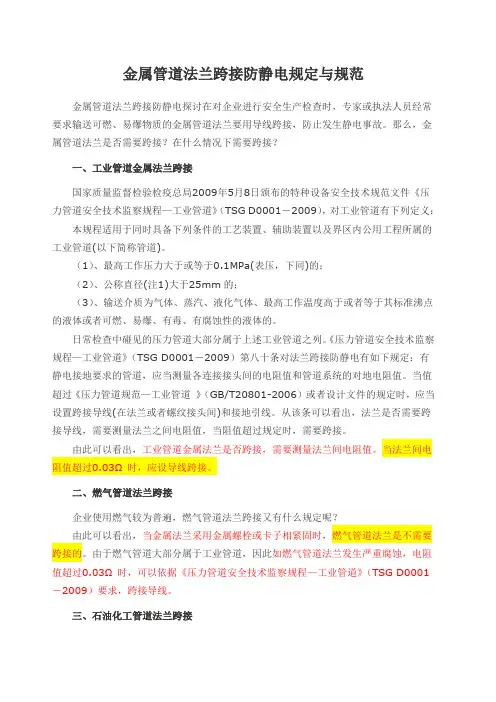

金属管道法兰跨接防静电探讨在对企业进行安全生产检查时，专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。那么，金属管道法兰是否需要跨接？在什么情况下需要跨接？笔者想就此问题做一下探讨。一、工业管道金属法兰跨接

国家质量监督检验检疫总局2009年5月8日颁布的特种设备安全技术规范文件《压力管道安全技术监察规程—工业管道》（TSG D0001－2009），对工业管道有下列定义：本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。

（1）、最高工作压力大于或等于0.1MPa(表压，下同)的；（2）、公称直径(注1)大于25mm 的；

（3）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。

日常检查中碰见的压力管道大部分属于上述工业管道之列。《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。当值超过《压力管道规范—工业管道》（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。

《压力管道规范—工业管道第4 部分制作与安装》（GB/T20801.4-2006）第10.12.1条规定：有静电接地要求的管道，各段间应导电良好。每对法兰或螺纹接头间电阻值大于0.03Ω时，应设导线跨接。

另外，《工业金属管道工程施工规范》（GB 50235—2010）第7.13.1条规定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过0.03欧时，应设导线跨接。由此可以看出，工业管道金属法兰是否跨接，需要测量法兰间电阻值。当法兰间电阻值超过0.03Ω时，应设导线跨接。二、燃气管道法兰跨接

企业使用燃气较为普遍，燃气管道法兰跨接又有什么规定呢？

《城镇燃气设计规范》（GB50028—2006）对法兰跨接无明文规定，只是在第10.8.5

条第3款规定：燃气管道及设备的防静电接地设施的设计应符合国家现行标准《化工企业静电接地设计技术规程》（HGJ28-90）的规定。

《化工企业静电接地设计技术规程》（HGJ28-90）目前编号变更为HG/T20675-1990。该规程第2.7.5条规定：当金属法兰采用金属螺栓或卡子相紧固时，一般情况可不必另装静电连接线。在腐蚀条件下，应保证至少有两个螺栓或卡子间的接触面，在安装前去锈和除油污，以及在安装时加防松螺帽等。

《化工企业静电接地设计技术规程编制说明》对第2.7.5条的解释如下：从不少单位的实践经验来看，用金属螺栓相连的金属法兰之间，单是螺栓相连，已具有足够的静电导通性。在有腐蚀条件下的安装要求，为的是确保导通性。

由此可以看出，当金属法兰采用金属螺栓或卡子相紧固时，燃气管道法兰是不需要跨接的。由于燃气管道大部分属于工业管道，因此如燃气管道法兰发生严重腐蚀，电阻值超过0.03Ω时，可以依据《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）要求，跨接导线。

三、石油化工管道法兰跨接

石油行业企业对防静电要求较高，管道法兰跨接是否有更严格的规定呢？

《石油化工金属管道工程施工质量验收规范》（GB50517-2010）第8.9.1条规定，有静电接地要求的管道，当每对法兰或螺纹接头间电阻值大于0.03Ω时，应有导线跨接。《石油化工静电接地设计规范》（SH 3097-2000）作为企业规范，严于国家标准和行业标准。该规范第4.3.3条规定，在管道系统上，当金属法兰采用金属螺栓或卡子紧固时，一般可不必另装静电连接线，但应保证至少有两个螺栓或卡子间具有良好的导电接触面。《石油化工剧毒、可燃介质管道工程施工及验收规范》（SH 3501－2001）第6.2.13 条规定：有静电接地要求的管道，各段间应导电良好。当每对法兰或螺纹接头间电阻值大于0.03Ω时，应有导线跨接。

《石油库设计规范》（GB 50074-2002）第14.2.14 条规定：输油（油气）管道的法兰连接处应跨接。当不少于5根螺栓连接时，在非腐蚀环境下可不跨接。

《汽车加油加气站设计与施工规范》（GB 50156—2002 ）第10.3.3条规定：在爆炸危险区域内的油品、液化石油气和天然气管道上的法兰、胶管两端等连接处应用金属线跨接。当法兰的连接螺栓不少于5根时，在非腐蚀环境下，可不跨接。

《化工企业静电安全检查规程》（HG/T23002-92）作为静电安全检查的行业标准，第5.1.2条规定：金属设备与设备之间，管道与管道之间，如用金属法兰连接时可不另接跨接

线，但必须有两个以上的螺栓连接。

由此可以看出，石油化工管道法兰是否需要跨接，取决于其电阻值或其螺栓数量，不是必须强制全部跨接。四、结论

综上所述，并不是所有金属管道法兰必须全部跨接。是否需要跨接，要看其设计文件是否有静电接地要求。如果看不到设计文件，只能通过测量电阻值的方式确定，当法兰间电阻值超过0.03Ω时，需有导线跨接。通过法兰紧固方式或金属螺栓数量来判定是否需要跨接，适用于燃气管道和石化企业内管道，对常见的工业管道不适用。

GB 50235-97《工业金属管道施工及验收规范》

第6.12.1条有静电接地要求的管道，各段间有导电良好。当每一对法兰或螺纹接头间电阻值大于0.03Ω时，应有导线跨接。

第6.12.2条管道系统的对地电阻值超过100Ω时，应设两处接地引线。接地引线宜采用焊接形式。

SH3501-2002《石油化工有毒可燃介质施工及验收规范》：第6.2.13条有静电接地要求的管道，各段间有导电良好。当每一对法兰或螺纹接头间电阻值大于0.03Ω时，应有导线跨接。第6.2.16条有静电接地要求的不锈钢管道，导线跨接或接地引线应采用不锈钢板过渡，不得与不锈钢管直接连接。

SH3097-2000《石油化工静电接地设计规范》：第4.3.1条管道在进出装置区（含生产车间厂房）处、分岔处应进行接地。长距离无分支管道应每隔100米接地一次。第4.3.2条平行管道净距小于100mm时，应每隔20米加跨接线。当管道交叉且净距小于100mm时，应加跨接线。第4.3.3条当金属法兰采用金属螺栓或卡子紧固时，一般可不必另装静电连接线，但应保证至少有两个螺栓或卡子间具有良好的导电接触面。

HG 20225-95《化工金属管道施工及验收规范》

第6.11.1条～第6.11.5条同GB 50235-97《工业金属管道施工及验收规范》
