地下室集水坑的设计及潜水排污泵选择
地下室排水泵与集水坑的设计建议
第42卷第33期 山 西建筑Vol.42No.332 0 1 6 年 1 1 月SHANXI ARCHITECTURE Nov.2016 •121 •文章编号：1009-6825 (2016) 33-0121-02地下室排水泵与集水坑的设计建议李军(中衡设计集团股份有限公司，江苏苏州215021)摘要:分析了地下室集水坑的使用功能和接纳污废水的特性，根据相关国家规范的要求，并结合工程实践，探讨了排水泵的设计 流量和集水坑的有效容积,最后提出了地下室排水泵与集水坑的设计建议。
关键词:集水坑,排水泵，消防水量,溢流量中图分类号:TU992 文献标识码:A随着国内大中城市核心区域的用地紧张，越来越多的建筑考 虑合理利用地下空间。
地下室产生的污废水需要通过集水坑收 集，再经过专用水泵加压排放。
下面笔者按功能类型和接纳污废 水的特性对集水坑和排水泵的设计进行简要的分析探讨。
1汽车库集水坑地下汽车库集水坑平时主要用于排出车库冲洗用水,火灾时 需要考虑消防水量的及时排放。
为防止火灾通过地下室排水沟 蔓延，设计时排水沟均不跨越防火分区，故笔者建议按单一防火 分区分析地下室集水坑和排水泵的设置。
1.1平时冲洗排水量按GB 50015—2003建筑给水排水设计规范(2009年版）（后简 称《建规》）表3.1.10,汽车库地面冲洗用水定额按3 iy(m2•次），每日冲洗时间按6 h,小时变化系数按1.0。
地下汽车库最大防火 分区面积为4 000 m2(设置自动喷淋系统），由此可得地下汽车库 最大防火分区地面冲洗用水量为2 m3/h。
另地下汽车库一般采用DN25龙头及软管进行冲洗，每个龙头出水量按1 L/s计。
以普 通小区的物业管理为例，地下车库同时进行冲洗作业的人数一般 不超过8人，可知地下汽车库平时冲洗排水量一般不超过8 I/s。
1.2 消防排水量按GB50974—2014消防给水及消火栓系统技术规范(后简称 《消规》）及GB50084 —2001自动喷水灭火系统设计规范(2005年 版）（后简称《喷规》），地下车库室内消火栓用水量为1〇 L/s,自动喷淋用水量为30 iy s,合计消防用水量40 L/s,远大于平时冲洗 排水量。
地下车库集水井设计与潜污泵选择
地下车库集水井设计与潜污泵选择近年来,由于住宅楼盘的高档化及私车拥有量的增加,在地下修建一层或多层地下停车库,几乎成了各个楼盘竞相效仿的热点。
而地下车库的排水设计也随之成为一个重要问题。
大型多层地下车库的排水设计中,外设高坡与防水沟渠,内置地漏与集水井,再选用相应功率的潜水泵,外防内排,“御”水于车库之外。
地下车库的排水设计主要包括了集水井位置尺寸设计及潜污泵的选择。
1、地下车库“水涝危害”由于地下停车库的地面标高普遍低于室外地面标高,其排水不能自流排入市政排水管网,尤其就是暴雨时节,若排水设计不当,常造成雨水宕积,影响车库的安全与使用。
“内涝——车库变水库”、“160万新购奥迪A8被淹”、“业主因车被淹与物业纠纷”……大量此类报道见诸于媒体。
对此,地下车库的排水设计时必须引起高度的重视。
2、地下车库排水设计相关规范《建筑给水排水设计规范》4、7、2条规定“建筑物地下室生活排水应设置污水集水池与污水泵提升排至室外检查井。
地下室地坪排水应设集水坑与提升装置”。
《人民防空地下室设计规范》6、3、1条规定“防空地下室的污废水宜采用机械排出”。
《自动喷水灭火设计规范》6、5、1条规定“末端试水装置与试水阀应便于操作,且应有足够排水能力的排水设施”。
《民用建筑水灭火系统设计规程》9、2、4条规定“电梯的井底应设置排水设施,排水井的容量不应小于2m3 ,排水泵的排水量不应小于10L／s”。
集团总师室下发的《地下车库与非机动车库设计导则》也对“集水井、排水沟”进行了相关规定。
3、集水井的设计3、1 集水井的设置准则集水井对于车库排水非常重要,设置时一般应根据车库的形状,合理布局。
因此每设一处集水井,将增加潜污泵的数量,增加供配电系统以及自控系统的数量,同时由于集水井的设置,最下一层的结构底板将作挖深处理,在增加造价的同时,亦增加维修费用。
在集水井的设置中,还要特别注意以下几点:(1)每个集水井的受水区内应无沉降缝、伸缩缝、变形缝,根据《建筑给水排水设计规范》规定:建筑物内排水管不得穿越以上诸缝。
地下室集水坑大小的确定
介绍了地下室排水的种类，对造成地下室排水事故的因素进行了分析。
提出建筑地下室集水坑的容积确定及潜水泵的流量选择等问题。
[关键词] 建筑地下室排水水容量建筑物地下室的排水设计是整个建筑排水设计的重要组成部分。
地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元。
由于建筑地下室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，经潜水泵提升排至室外检查井。
而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设检查井备被淹的事故。
那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢？本文就这个问题作如下探讨。
1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：（1）生活污水。
地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区内的卫生间、盥洗室，需要设置污水集水池，污水经提升排至室外污水管网。
（2）消防排水。
当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水。
（3）其他普通废水。
主要包括地下室车库地面冲洗废水、雨季时沿坡道流入地下室的雨水、地下室泵房排水等。
（4）人防口部洗消排水。
2 造成建筑地下室排水事故的主要原因在实际工程中，供电不正常、排水设备故障、排水设备设计能力偏小等都可造成排水事故。
除此之外，发生火灾时由于消防水量较大，地下室排水能力不足，不能及时将消防水排走，造成地下室积水甚至被淹。
排水泵的流量若根据倒灌的雨水计算：Q=ψqF 式中：ψ为径流系数，q 为设计降雨强度(L/S.m2)，F 为汇水面积(m2)，应为车行坡道敞开面积及其侧墙面积一半的和，F=A ＋A1/2,其中A 为坡道露天面积，A1 为坡道侧墙面积。
因为雨水汇水面积不大且根据规范，汽车库进车坡道应设置 2 道或2 道以上的排水沟，倒灌入地下室的水量一般来说远小于消防系统灭火时消火栓系统及喷淋系统启动产生的水量，因此笔者认为以消防水量来计算确定地下室集水坑容积及配套潜水泵的排水能力比较合适。
地下停车场雨水集水井设计与潜水泵选择
地下停车场雨水集水井设计与潜水泵选择一、地下停车场雨水集水井的设计1.容量确定：根据地下停车场的面积和预计降雨量，确定雨水集水井的容量。
一般来说，集水井的容量应能够承接所有降雨水量，并预留一定的冗余空间。
2.井口设计：集水井的井口应设计合理，方便雨水的进入。
通常可以选择圆形或方形井口，井口尽量保持与地面平齐，以便车辆和行人的顺畅通行。
3.滤材选择：雨水进入集水井前应经过滤材过滤，以去除污物和颗粒物。
滤材的选择应具有良好的过滤效果和透水性，同时也要考虑寿命和维护成本。
4.雨水出口：集水井还应设置雨水出口，以便将收集好的雨水排出。
出口位置要合理，避免积水和堵塞，通常应与地下排水系统相连接。
二、潜水泵的选择潜水泵是将集水井中的雨水抽送至地下排水系统的重要设备。
在选择潜水泵时，需要考虑以下几个因素：1.流量：根据集水井的容量和预计抽水速度，确定潜水泵的流量要求。
通常来说，流量要略大于集水井的设计流量，以确保潜水泵能够正常运行。
2.扬程：扬程是指水泵将水抽到指定高度所需的功率。
扬程的选择要根据地下排水系统的设计要求和集水井的深度进行确定。
3.功率：潜水泵的功率要足够，可以根据流量和扬程来计算。
一般来说，功率越大，泵的抽水能力就越强，但也会增加能耗和运行成本。
4.材质：潜水泵的材质要选择耐腐蚀、耐磨损的材料，以适应集水井中可能存在的污水和颗粒物。
5.自动控制：为了实现集水井的自动排水，潜水泵还应具备自动控制功能，可以根据水位变化自动启停。
6.维护和保养：选择潜水泵时还要考虑其维护和保养的方便性，如易于拆卸和维修，提高设备的使用寿命。
综上所述，地下停车场雨水集水井的设计和潜水泵的选择是解决雨水排水问题的重要步骤。
合理的设计和选择可以确保地下停车场的雨水排放顺畅，减少积水和交通堵塞的风险。
在设计和选择过程中，还应充分考虑实际需求、设备特点和使用成本，以求达到最佳效果。

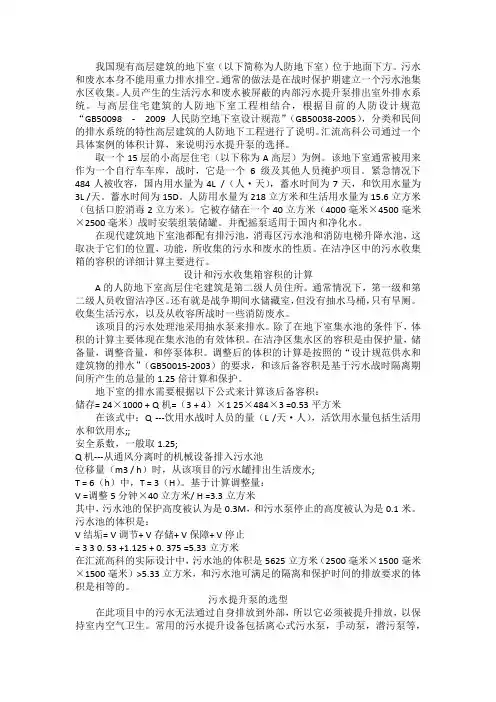

地下室排污备用情况下的设计选型
我国现有高层建筑的地下室（以下简称为人防地下室）位于地面下方。
污水和废水本身不能用重力排水排空。
通常的做法是在战时保护期建立一个污水池集水区收集。
人员产生的生活污水和废水被屏蔽的内部污水提升泵排出室外排水系统。
与高层住宅建筑的人防地下室工程相结合，根据目前的人防设计规范“GB50098 -2009人民防空地下室设计规范”（GB50038-2005），分类和民间的排水系统的特性高层建筑的人防地下工程进行了说明。
汇流高科公司通过一个具体案例的体积计算，来说明污水提升泵的选择。
取一个15层的小高层住宅（以下称为A高层）为例。
该地下室通常被用来作为一个自行车车库，战时，它是一个6级及其他人员掩护项目。
紧急情况下484人被收容，国内用水量为4L /（人·天），蓄水时间为7天，和饮用水量为3L /天。
蓄水时间为15D。
人防用水量为218立方米和生活用水量为15.6立方米（包括口腔消毒2立方米）。
它被存储在一个40立方米（4000毫米×4500毫米×2500毫米）战时安装组装储罐。
并配摇泵适用于国内和净化水。
在现代建筑地下室池都配有排污池，消毒区污水池和消防电梯升降水池，这取决于它们的位置，功能，所收集的污水和废水的性质。
在洁净区中的污水收集箱的容积的详细计算主要进行。
设计和污水收集箱容积的计算A的人防地下室高层住宅建筑是第二级人员住所。
通常情况下，第一级和第二级人员收留洁净区。
还有就是战争期间水储藏室，但没有抽水马桶，只有旱厕。
收集生活污水，以及从收容所战时一些消防废水。
该项目的污水处理池采用抽水泵来排水。
除了在地下室集水池的条件下，体积的计算主要体现在集水池的有效体积。
在洁净区集水区的容积是由保护量，储备量，调整音量，和停泵体积。
调整后的体积的计算是按照的“设计规范供水和建筑物的排水”（GB50015-2003）的要求，和该后备容积是基于污水战时隔离期间所产生的总量的1.25倍计算和保护。
地下室排污泵应该如何选择
地下室排污泵应该如何选择地下室排污泵的选择首先要根据实际的工况来决定，比如说小区的地下室，写字楼的地下室，或者停车库的地下室下雨的时候都会出现一些积水，这些积水是最令人头疼的事情。
遇到这种情况我们就应该选择地下室排污泵，也就是我们常常用到的潜水排污泵。
潜水排污泵与自吸排污泵不同，潜水排污泵很方便，直接把水泵丢在水池里面即可，无需泵房，而且噪音很低，不会扰民。
自吸排污泵需要建立泵房，而且噪音不小，没有放在水里面的排污泵方便，处理不好还可能扰民遭到投诉！地下室排污泵还分为固定式和移动式两种，所谓的固定式就是把排污泵固定在水里面，用控制柜控制，让他实现自动抽水。
移动式就是水泵抽完水以后，就直接提起来洗干净拿走！我们长沙宏力泵业生产的地下室排污泵安装简单，重量轻，质量保证，参数必定能达到，关键是我们的售后绝对到位，让您买了绝无后顾之忧！以下是地下室排污泵的参数：口径mm 型号流量m3/h扬程m转速r/min功率kw?25 25WQ2-10-0.372 10 2900 0.37 25WQ4-10-0.554 10 2900 0.5525WQ6-10-0.756 10 2900 0.75 25WQ6-15-1.16 15 2900 1.1 25WQ10-15-1.510 15 2900 1.5 25WQ10-20-2.210 20 2900 2.232 32WQ8-12-0.758 12 2900 0.75 32WQ6-15-1.16 15 2900 1.1 32WQ12-15-1.512 15 2900 1.5 32WQ10-20-2.210 20 2900 2.240 40WQ10-10-0.7510 10 2900 0.75 40WQ8-15-1.18 15 2900 1.140WQ8-20-1.58 20 2900 1.5 40WQ12-15-1.512 15 2900 1.5 40WQ15-20-2.215 20 2900 2.250 50WQ27-5-0.7527 5 2900 0.75 50WQ20-7-0.7520 7 2900 0.75 50WQ15-8-0.7515 8 290 0.75 50WQ10-10-0.7510 10 2900 0.75 50WQ10-12-1.110 12 2900 1.1 50WQ33-7-1.133 7 2900 1.1 50WQ40-7-1.540 7 2900 1.550WQ25-125 10 2900 1.5 0-1.550WQ20-120 15 2900 1.5 5-1.550WQ15-115 15 2900 1.5 5-1.550WQ10-110 18 2900 1.5 8-1.550WQ15-215 20 2900 2.2 0-2.250WQ15-115 18 2900 2.2 8-2.250WQ15-215 25 2900 2.2 5-2.250WQ27-127 15 2900 2.2 5-2.250WQ30-130 14 2900 2.2 4-2.250WQ42-942 9 2900 2.2 -2.250WQ30-130 10 2900 2.2 0-2.250WQ20-220 22 2900 3 2-350WQ25-125 18 2900 3 8-350WQ15-315 30 2900 3 0-350WQ25-225 20 2900 4 0-450WQ30-130 18 2900 4 8-450WQ40-140 15 2900 4 5-450WQ20-320 30 2900 5.5 0-5.550WQ25-225 25 2900 5.5 5-5.550WQ20-420 40 2900 7.5 0-7.550WQ25-35-7.525 35 2900 7.5 50WQ30-30-7.530 30 2900 7.5 50WQ30-40-7.530 40 2900 7.565 65WQ25-10-1.525 10 2900 1.5 65WQ35-7-2.235 7 2900 2.2 65WQ30-10-2.230 10 2900 2.2 65WQ25-15-2.225 15 2900 2.2 65WQ40-9-340 9 2900 3 65WQ35-10-335 10 2900 3 65WQ37-13-337 13 2900 365WQ30-230 22 2900 4 2-465WQ40-140 15 2900 4 5-465WQ25-325 30 2900 5.5 0-5.565WQ40-240 20 2900 5.5 0-5.565WQ32-232 25 2900 5.5 5-5.565WQ30-330 30 2900 5.5 0-5.565WQ40-340 30 2900 7.5 0-7.565WQ30-430 40 2900 7.5 0-7.565WQ30-430 45 2900 11 5-1165WQ35-535 50 2900 15 0-1565WQ35-60-18.535 60 2900 18.580 80WQ40-7-2.240 7 1450 2.2 80WQ35-9-2.235 9 1450 2.2 80WQ30-12-2.230 12 1450 2.2 80WQ50-7-350 7 2900 3 80WQ45-10-345 10 2900 3 80WQ43-13-313 13 2900 3 80WQ40-15-440 15 2900 4 80WQ65-10-5.565 10 2900 5.5 80WQ50-20-5.550 20 2900 5.580WQ40-25-5.540 25 2900 5.5 80WQ30-30-5.530 30 2900 5.5 80WQ65-25-7.565 25 2900 7.5 80WQ80-15-7.580 15 2900 7.5 80WQ40-30-7.540 30 2900 7.5 80WQ30-40-7.530 40 2900 7.5 80WQ50-35-1150 35 2900 11100 100WQ70-6-370 6 1450 3 100WQ85-10-485 10 1450 4 100WQ70-15-470 15 1450 4100WQ100 -10-5.5 100 101450/2905.5100WQ65-15-5.5 65 151450/2905.5100WQ120 -7-7.5 120 71450/2907.5100WQ100 -10-7.5 100 101450/2907.5100WQ85-15-7.5 85 151450/2907.5100WQ80-20-7.5 80 201450/2907.5100WQ100 -15-7.5 100 151450/2907.5100WQ100 -20-11 100 201450/29011100WQ100 -25-11 100 251450/29011100WQ120 -25-15 120 251450/29015100WQ100 -30-15 100 301450/29015100WQ120 -30-18.5 120 301450/29018.5100WQ100 -35-18.5 100 351450/29018.5100WQ100 -40-22 100 401450/29022150 150WQ150-7-7.5150 7 1450 7.5 150WQ145-9-7.51450 9 1450 7.5 150WQ110-15-7.5110 15 1450 7.5 150WQ200-7-11200 7 980 11 150WQ150-12-11150 12 1450 11 150WQ200-10-15200 10 1450 15150WQ180180 15 1450 15 -15-15150WQ180180 20 1450 18.5 -20-18.5150WQ150150 26 1450 18.5 -26-18.5150WQ180180 25 1450 22 -25-22150WQ200200 20 1450 22 -20-22150WQ240240 20 1450 30 -20-30150WQ200200 25 1450 30 -25-30150WQ150150 35 1450 37 -35-37150WQ180180 30 1450 37 -30-37150WQ180180 40 1450 45 -40-45150WQ200-38-45200 38 1450 45200200WQ300-7-11300 7 980 11 200WQ250-11-15250 11 1450 15 200WQ300-8-15300 8 1450 15 200WQ250-15-18.5250 15 1450 18.5 200WQ300-9-18.5300 9 1450 18.5 200WQ400-10-22400 10 1450 22 200WQ360-12-22360 12 1450 22 200WQ300-15-22300 15 1450 22 200WQ450-10-30450 10 1450 30200WQ400400 13 1450 30 -13-30200WQ300300 18 1450 30 -18-30200WQ250250 22 1450 30 -22-33200WQ450450 15 1450 37 -15-37200WQ300300 25 1450 37 -25-37200WQ400400 20 1450 45 -20-45200WQ350350 25 1450 45 -25-45200WQ250250 35 1450 45 -35-45200WQ450450 22 1450 55 -22-55200WQ400400 25 1450 55 -25-55200WQ300-40-55300 40 1450 55250 250WQ600-9-30600 9 980 30 250WQ600-12-37600 12 980 37 250WQ600-15-45600 15 1450 45 250WQ600-20-55600 20 1450 55 250WQ600-25-75600 25 1450 75 250WQ600-30-75600 30 1450 75300 300WQ800-7-30800 7 980 30 300WQ800-9-37800 9 980 37 300WQ800-12-45800 12 1450 45300WQ680-15-45680 15 1450 45 300WQ800-15-55800 15 1450 55 300WQ600-20-55600 20 1450 55 300WQ800-20-75800 20 1450 75300300WQ800-25-90800 25 1450 90 300WQ950-20-90950 20 1450 90 300WQ1000-25-1101000 25 1450 110350 350WQ1100-10-551100 10 980 55 350WQ1180-13-751180 13 980 75 350WQ1200-15-901200 15 980 90350WQ1200-20-1101200 20 980 110400400WQ1800-7-551800 7 740 55 400WQ1800-10-751800 10 740 75 400WQ1800-12-901800 12 740 90 400WQ2000-10-902000 10 740 90 400WQ2000-13-1102000 13 740 110 400WQ200-15-1322000 15 740 132450450WQ2300-10-902300 10 740 90 450WQ2250-11-1102250 11 740 110 450WQ2260-14-1322260 14 740 132500500WQ2500-10-1102500 10 740 110 500WQ2500-16-160 2500 16 740 160 600600WQ5400-8-1855400 8 740 185 600WQ4000-12-2004000 12 740 200。
地库集水井及潜水泵统一设计规定
2、地库内沉砂隔油池（或普通集水井）宜居中布置，集水半径约 30m，一般平
均 3000 平米地库面积约一个沉砂隔油池（或普通集水井），隔油池（或普通
集水井）不能设置过密，如过多，则应主动与建筑专业或设总商量解决办法。
沉砂隔油池不应与雨水集水井（局部小范围除外）或污水集水井共用。
3、外地对于地库不需设沉砂隔油池的项目，地库冲洗排水应尽量与雨水集水井
二、水泵台数的选择及控制方式
1、 原则：对于不能人为控制或人为控制后会产生较严重后果的集 水井，应考虑设置备用泵或辅泵，其它集水井一般不设备用泵。
但所有集水井均需设报警水位。对于消防集水井及雨水集水井，
要求辅泵在报警水位时启动（以电专业增加小的代价，来实现
更大安全性，是值得的）。
2、 电气专业认为：备用电机是指在其它电机有故障时才投入使用 的电机，轮换除外。一般情况下不使用，紧急情况下投入使用
截止阀。
地下室或地下车库集水井及潜水泵统一规定 一、 潜水泵流量、扬程的确定，集水井的设置。 1、 居住小区污水水泵的流量应按小区最大小时生活排水流量选
定。 2、 建筑物内的污水水泵的流量应按生活排水设计秒流量选定，当
有排水量调节时，可按生活排水最大小时流量选定。雨水泵的 流量一般按 10 年重现期选泵，辅泵启动时按 50 年重现期校核。 （注：因电气专业要求，原来所谓的报警水位时需启动的备用 泵，现暂称之为辅泵，给电专业提资时，按两用来提，但在本 专业说明中，写成“几用几备，备用泵在报警水位时启动，以 下如称备用泵的，均为报警水位时不启动。） 3、 水泵扬程应按提升高度、管路系统水头损失、另附加 2-3m 流 出水头计算。 4、 集水池有效容积不宜小于最大一台污水泵 5min 出水量，且水泵 的每小时启动次数不宜超过 6 次。也不应太大，太大了会造成 污水停留时间太长，部分沉淀板结无排出。规范规定有效容积 不应大于 6h 生活排水平均小时流量，另外集水井尺寸应满足水 泵安装及盖板安装尺寸等要求。 5、地库内集水井尽量少设，能合并的尽量合并，且宜设在人车等很 少能碰到的角落处。合并的原则为相同或类似水质的排水才能合 并，在上海，地库冲洗水应单独收集至隔油沉砂池处理后排至污 水井，原则上不应与雨水有合并，但如有小面积的雨水（如楼梯
地下停车库集水井设计与废水泵选购(最新)
地下停车库集水井设计与废水泵选购(最新)引言地下停车库集水井设计与废水泵选购是在设计和建设地下停车库时必不可少的环节。
通过合理设计集水井与选购适用的废水泵，可以有效处理停车库内的排水问题，提高停车库的排水效率和安全性。
本文将从设计集水井的要求、选购废水泵的原则以及最新技术趋势方面进行介绍。
设计集水井的要求地下停车库集水井的设计首先需要考虑以下几个方面：1. 容量：根据地下停车库的面积和预计的污水量，确定集水井的容量。
一般情况下，集水井的容量应能满足停车库内60分钟内的排水需求。
2. 结构：集水井的结构需要具备承重能力，以保证在停车库使用期间不会发生下沉或破裂的情况。
3. 进出水口：确保进出水口能够顺畅地引导污水流入集水井，并防止泄漏和溢出。
4. 出水管道：设计合理的出水管道，确保污水能够快速、安全地排放至污水处理系统。
废水泵选购的原则正确选择合适的废水泵可以提高地下停车库排水的效率和可靠性。
以下是废水泵选购的原则：1. 流量：根据地下停车库的污水流量峰值确定废水泵的设计流量。
一般来说，废水泵的设计流量应大于地下停车库所有出水口的最大流量之和。
2. 扬程：考虑废水泵需要克服的扬程高度，确保废水能够顺畅地排放至污水处理系统。
3. 耐久性：选择具备较长使用寿命和耐腐蚀性能的废水泵，以减少维护和更换的频次。
4. 自动化控制：选择配备自动化控制系统的废水泵，能够实现自动启停、报警等功能，提高排水系统的稳定性和安全性。
最新技术趋势随着科技的进步和环保要求的提高，地下停车库集水井设计与废水泵选购也在不断发展创新。
以下是最新技术趋势：1. 可再生能源：利用太阳能或风能等可再生能源供电，减少对传统能源的依赖。
2. 智能化控制：借助传感器和自动化控制系统，实现对废水泵的远程监控和智能控制，提高排水系统的智能化水平。
3. 高效节能：采用高效节能设计，如变频控制、能耗监测和节能附件等，降低能源消耗，减少运行成本。
4. 环保性能：选择环保型废水泵，减少废水泵排放对环境的影响。
地下车库集水井设计与潜污泵选择（最新）
地下车库集水井设计与潜污泵选择（最新）第一篇：地下车库集水井设计与潜污泵选择(最新)地下车库集水井设计与潜污泵选择近年来，由于住宅楼盘的高档化及私车拥有量的增加，在地下修建一层或多层地下停车库，几乎成了各个楼盘竞相效仿的热点。
而地下车库的排水设计也随之成为一个重要问题。
大型多层地下车库的排水设计中，外设高坡和防水沟渠，内置地漏和集水井，再选用相应功率的潜水泵，外防内排，“御”水于车库之外。
地下车库的排水设计主要包括了集水井位置尺寸设计及潜污泵的选择。
1.地下车库“水涝危害”由于地下停车库的地面标高普遍低于室外地面标高，其排水不能自流排入市政排水管网，尤其是暴雨时节，若排水设计不当，常造成雨水宕积，影响车库的安全和使用。
“内涝——车库变水库”、“160万新购奥迪A8被淹”、“业主因车被淹与物业纠纷”…… 大量此类报道见诸于媒体。
对此，地下车库的排水设计时必须引起高度的重视。
2.地下车库排水设计相关规范《建筑给水排水设计规范》4.7.2条规定“建筑物地下室生活排水应设置污水集水池和污水泵提升排至室外检查井。
地下室地坪排水应设集水坑和提升装置”。
《人民防空地下室设计规范》6.3.1条规定“防空地下室的污废水宜采用机械排出”。
《自动喷水灭火设计规范》6.5.1条规定“末端试水装置和试水阀应便于操作，且应有足够排水能力的排水设施”。
《民用建筑水灭火系统设计规程》9.2.4条规定“ 电梯的井底应设置排水设施，排水井的容量不应小于2m3，排水泵的排水量不应小于10L／s”。
集团总师室下发的《地下车库与非机动车库设计导则》也对“集水井、排水沟”进行了相关规定。
3.集水井的设计3.1 集水井的设置准则集水井对于车库排水非常重要，设置时一般应根据车库的形状，合理布局。
因此每设一处集水井，将增加潜污泵的数量，增加供配电系统以及自控系统的数量，同时由于集水井的设置，最下一层的结构底板将作挖深处理，在增加造价的同时，亦增加维修费用。
地下停车场雨水集水井设计与潜水泵选择(最新)
地下停车场雨水集水井设计与潜水泵选择(最新)1. 引言随着城市化进程的加快，地下停车场的建设快速发展。
在地下停车场的设计中，雨水的处理是一个重要的环节。
为了有效管理雨水，设计合理的雨水集水井并选择适合的潜水泵至关重要。
2. 地下停车场雨水集水井设计2.1 雨水集水井的位置选择在地下停车场的设计中，雨水集水井的位置应确定在最低点，以便雨水能够自然流入井内。
同时，集水井的位置应尽量远离车辆通行区域，以避免雨水中的杂质对车辆和人员造成污染和伤害。
2.2 雨水集水井的容量选择雨水集水井的容量应根据地下停车场的面积和雨水径流系数来确定。
一般来说，集水井的容量应能够满足20年一遇的降雨量，并留有一定的余量以应对突发异常的降雨情况。
2.3 雨水集水井的结构设计雨水集水井的结构设计应考虑到集水效果和维护方便两个方面。
合理设计集水井的进出水口，可以有效提高集水效果。
此外，集水井的结构设计应考虑到清理、维修和排水等因素，以便减少后期的维护成本。
3. 潜水泵选择3.1 潜水泵的类型选择在地下停车场的雨水处理中，常见的潜水泵类型有离心式潜水泵和刮板式潜水泵两种。
根据实际需求和预算，选择适合的潜水泵类型。
3.2 潜水泵的流量和扬程选择根据地下停车场的实际情况和设计要求，确定潜水泵的流量和扬程。
流量决定了潜水泵的输送能力，扬程决定了潜水泵的扬水高度。
为了确保潜水泵的正常运行，应在流量和扬程方面进行合理的选择。
3.3 潜水泵的可靠性和节能性选择潜水泵的可靠性和节能性是选择的重要考虑因素。
选择具有可靠性较高的品牌和型号的潜水泵可以减少维修和更换的频率。
同时，选择节能型潜水泵也可以降低地下停车场的运营成本和对环境的影响。
4. 结论地下停车场的雨水集水井设计和潜水泵选择对雨水处理效果和地下停车场的正常运行具有重要影响。
在设计中，需考虑集水井的位置、容量和结构设计。
在潜水泵的选择方面，需考虑潜水泵的类型、流量、扬程、可靠性和节能性等因素。
地下室如何选泵
地下室如何选泵？
在我司网站上，有客户向我们咨询地下室排污泵的选择。
现公司技术部人员向广大客户具体说明一下地下室如何选泵：
各种商务楼及小区都有地下室,都有生活污水积水池或者消防积水池,有积水池都需要用到地下室排污泵来排污，那么地下室排污泵选哪种排污泵比较好呢?
根据我们的经验建议您选用潜水排污泵效果比较好。
因为该排污泵用不着建造泵房,不占空间, 而且潜入水里对环境影响也小，特别是噪音方面，如果选择装在地面的排污泵,噪音肯定比潜水排污泵噪音大，这样就会影响居民正常生活。
而潜入水里的排污泵,噪音几乎是没有的,新型潜水排污泵在老式排污泵基础上，不改变性能参数的特点的前提下泵整体尺寸比老型排污泵要节约占地面积要小1/4，整个泵体模具一律采用新型铝模材料,泵体内部流道光滑减少了水利损耗，100立方流量以上的大型排污泵均可以采用双吸泵的叶轮，大大提高了老型排污泵的效率。
特别是固定式的排污泵采用耦合装置安装时老型的排污泵与耦合装置配套安装时会有出现泵与耦合接触不够完全密封，容易出现漏水降低了排污泵流量的现象，新型的排污泵耦合装置与泵接触的地方经过改进后几乎是滴水不漏。
所以地下室排污泵选用新型排污泵产品比较好。
小型潜水排污泵选用及安装(特选参考)
小型潜水排污泵选用及安装08S305《小型潜水排污泵选用及安装》国家建筑标准设计图集适用于建筑物底层或地下室及室外污水池、集水坑的污、废水提升排放，被提升的污、废水温度不超过40℃，PH值为6～9，当用于工业污（废）水提升排放时，如果污（废）水水质对潜水排污泵、管材、附件及污水池（集水坑）有腐蚀作用，应由设计人员根据污（废）水水质情况采取相应措施，本图集如用于湿陷性黄土区、永久性冻土区、抗震设防烈度为九度的地震区或其他特殊地区时，应根据有关现行规范的规定专门研究处理。
主要内容：图集重点介绍了几种潜水排污泵的性能参数、外形尺寸及室内、外安装方式。
编入本图集的潜水排污泵包括JVWQ型自动搅匀泵、Flyge C（M、N）型污水潜水泵。
硬管连接固定式安装及室内、室外污水池（集水坑）带自耦合装置固定式安装。
特点：本次入编的潜水排污泵抗缠绕能力较强、运行可靠性也有所提高。
本图集对原图集的潜水排污泵安装方式进行了调整补充，便于设计选用和施工安装。
目录总说明JYWO系列自动搅匀潜水排污泵外形图JYWQ系列自动搅匀潜水排污泵性能参数、外形尺寸表Flygt C、M型潜水排污泵安装外型图Flygt N型潜水排污泵安装外型图Flygt系列潜水排污泵性能参数、外型尺寸表．Flygt系列潜水排污泵性能曲线潜水排污泵单泵软管连接移动式安装（钢盖板）潜水排污泵单泵软管连接移动式安装（钢筋混凝土盖板）潜水排污泵单泵软管连接移动式安装设备材料表潜水排污泵单泵软管连接移动式安装尺寸表JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢盖板）JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装设备材料表JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢盖板）JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装设备材料表……《小型潜水排污泵选用及安装》样张示范：By-标准图集科博士网上书店。
地下室集水井及排水泵的设置要求探析
有不间断的动力供应。消防排水泵流量可按火灾延续 时间内室内消防总水量的 80%排水（因特殊情况下有 室外补水，宜适当留有余地），且应确保消防积水不致 影响该场所人身及财产安全和正常使用功能的需要。
流和排空水量应排至室内地面或室内集水坑。集水坑
最高水位应设报警装置。地下室集水井采用镀锌钢格
栅盖板，水泵房、锅炉房等设备用房集水井采用镀锌
得设置在电梯井下部，应设置在邻近消防电梯处，通
在考虑地下室集水井的设置位置的时候，首先需 过排水管与消防电梯集水井连通。该排水管平时为空
提条件给建筑和结构，集水井不得与结构基础冲突， 管，为防止火灾初期时烟气通过该排水管蔓延，消防
且不得影响停车位及车行道的正常使用，集水井不得 电梯排水集水井应与消防消防电梯在同一防火分区
井，内设 1台永久水泵，也可根据实际情况设置 600mm×600mm小坑，里面有水时物业人员采用临时 手提泵排水。
断的动力供应；排水沟与集水井之间通过地漏连接，
高端楼盘车道截水沟盖板建议采用不锈钢成品篦子， 中、高端楼盘车道截水沟盖板建议采用角钢或球墨铸
排水量较小的设备用房，如报警阀间、热力小室、 空调机房、配电房等，为节约成本可不单独设置集水
/ 4 5 . ())*+*,&# $)-# )$+))&-+)$ ./0-)1-2,,)34%56781-))*9*,&#%$)-#%)$%)$,
根 据 《消 防 给 水 及 消 火 栓 系 统 技 术 规 范》
地下车库按照不同使用功能，集水井分为车道出 入口集水井、消防电梯集水井、普通电梯集水井、设备 用房集水井、车库普通集水井，每种集水井的尺寸、设 置位置、是否备用、管径等有不同的要求。
地下停车库集水井设计与废水泵选购
地下停车库集水井设计与废水泵选购一、地下停车库集水井的设计1.容量设计：地下停车库集水井的容量应该根据停车库的面积、经常发生的降雨量和水流量来确定。
一般来说，集水井的容量应该能够容纳停车库中一次降雨事件的雨水。
根据不同城市的降雨水量标准来计算，以确保集水井可以有效地处理和排水。
2.结构设计：地下停车库集水井的结构应该能够经受住停车库中的水流冲击和车辆的载荷。
一般来说，集水井应该由耐化学腐蚀的材料制成，并且应该有足够的强度和稳定性。
集水井的入口应该设置成倒角，以便水流能够顺畅地进入集水井。
3.排水系统设计：地下停车库集水井应该与排水系统相连，以便收集和排除雨水和废水。
排水系统应该包括足够的排水管道和泵站设备，确保雨水和废水能够顺利地排出。
4.安全设计：地下停车库集水井的设计应该考虑到安全因素。
例如，集水井的盖子应该安装牢固，以免人员意外跌入集水井中。
此外，集水井的周围应该设有防滑设施，以防止人员滑倒。
1.泵的类型：在地下停车库集水井中，应该选择一种适合的废水泵。
常见的废水泵有离心泵、潜水泵和自吸式泵。
根据集水井的深度、废水的性质和流量要求来选择适合的泵类型。
2.泵的流量和扬程：根据停车库中废水的流量和集水井的深度，选择能够满足需求的泵的流量和扬程。
流量是指泵每分钟能够输送的水量，而扬程则是指水从地面上升到集水井的高度。
3.泵的材质：由于地下停车库的环境相对复杂，泵的材质应该具有耐腐蚀、耐磨损和耐压力的特性。
常用的泵材质有不锈钢、铸铁和塑料等。
4.泵的运行可靠性：废水泵应该具有稳定可靠的运行性能，能够长时间连续运行而不出现故障。
同时，泵还应该具有自动启停和自动保护功能，以确保泵的安全运行。
5.供应商的信誉和服务：在选购废水泵时，应该选择信誉良好的供应商。
供应商应该能够提供专业的技术支持和售后服务，以确保泵的正常运行和维护。
以上是地下停车库集水井设计与废水泵选购的一些建议。
在设计和选购过程中，应该综合考虑停车库的实际情况和需求，以确保集水井和废水泵的质量和性能能够满足要求，并确保停车库的正常使用。
地下室集水坑的设计及潜水排污泵选择
地下室集水坑的设计及潜水排污泵选择地下室集水坑的设计及潜水排污泵选择建筑物地下室的排水设计是整个建筑排水设计的重要组成部分。
地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元。
由于建筑地下室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，经潜水泵提升排至室外检查井。
而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设备被淹的事故。
那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢？本文就这个问题作如下探讨。
1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：（1）生活污水。
地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区的卫生间、盥洗室，需要设置污水集水池，污水经提升排至室外污水管网。
（2）消防排水。
当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水。
（3）其他普通废水。
主要包括地下室车库地面冲洗废水、雨季时沿坡道流入地下室的雨水、地下室泵房排水等。
（4）人防口部洗消排水。
2 造成建筑地下室排水事故的主要原因在实际工程中，供电不正常、排水设备故障、排水设备设计能力偏小等都可造成排水事故。
除此之外，发生火灾时由于消防水量较大，地下室排水能力不足，不能及时将消防水排走，造成地下室积水甚至被淹。
排水泵的流量若根据倒灌的雨水计算：Q=ψqF式中：ψ为径流系数，q为设计降雨强度(L/S.m2)，F为汇水面积(m2)，应为车行坡道敞开面积及其侧墙面积一半的和，F=A＋A1/2,其中A为坡道露天面积，A1为坡道侧墙面积。
因为雨水汇水面积不大且根据规，汽车库进车坡道应设置2道或2道以上的排水沟，倒灌入地下室的水量一般来说远小于消防系统灭火时消火栓系统及喷淋系统启动产生的水量，因此笔者认为以消防水量来计算确定地下室集水坑容积及配套潜水泵的排水能力比较合适。
地下室集水坑排水设计
地下室集水坑排水设计
浅析地下室集水坑排水设计
摘要:本文根据地下室污、废水的不同来源,对建筑地下室的排水种类、常用的排水方式进行了介绍，具体阐述了不同用途地下室集水坑的设置、尺寸、排水泵的选择等。
关键词:地下室,集水坑,潜污泵，排水设计
地下室排水设计是建筑给排水设计中的重要组成部分,根据地下室污、废水来源,具有下列功能的地坪宜设集水坑；1)汽车或自行车坡道在地下室的入口处；2)消防电梯井底旁边:地上建筑发生火灾时,消防用水沿着消防电梯井道、楼梯等流入电梯基坑；3)设备用房排水集水坑:包括湿式报警阀排水、消防水池溢流排水、水泵房事故排水等；4)地下室地面集水坑:此类集水坑很常见,地下车库均应设置用于排地面冲洗废水及火灾时消火栓、自喷等消防系统的消防用水；5)地下室生活排水集水坑:当地下室设置厨房、卫生间、淋浴间或洗衣房等房间时,生活污水需要排出地下室；6)人防集水坑:主要是人防口部洗、消排水及人防时人们的生活排水；7)敞开式采光井的下方；8)由于功能需要,有些需要局部下沉的房间。
1排坡道雨水的集水坑
汽车坡道和自行车坡道入口处的敞开面较大,下雨时会有飘雨和沿车道顺流至地下车库的雨水,由于大量雨水涌入地下室可能会造成较大损失,所以在车道上设置2道或2道以上的排水沟,首先要在坡道入口处设置雨水沟,防止雨水顺流进入地下室。
此部分被截留的雨水通过重力排至室外雨水检查井。
其次在坡道转弯平台处设置。
地下车库排水系统设计与废水泵选购
地下车库排水系统设计与废水泵选购1. 引言本文档旨在提供关于地下车库排水系统设计与废水泵选购的最新信息。
地下车库的排水系统设计至关重要，能够确保地下车库的正常运作和安全。
本文将介绍地下车库排水系统的设计原则，并提供选购废水泵的建议。
2. 地下车库排水系统设计原则地下车库排水系统的设计应遵循以下原则：2.1 排水能力地下车库排水系统应具备足够的排水能力，以便在降雨期间快速排除积水。
根据地下车库的大小和预计降雨量，需要合理计算排水需求和选择适当的排水设备。
2.2 排水渠道地下车库排水系统应设有合适的排水渠道，使积水能够有效流入排水口。
排水渠道的位置和斜度应根据地下车库的结构进行合理规划，以确保水流顺畅并避免积水。
2.3 排水口设计地下车库排水口的设计应考虑到安全、防滞留和易维护等因素。
排水口应设置在合适的位置，能够有效排放积水，并具备防止杂物堵塞的功能。
排水口的尺寸和形状应根据地下车库的需求进行合理选择。
3. 废水泵选购建议废水泵在地下车库排水系统中起着关键作用。
选购废水泵时，应考虑以下因素：3.1 功能和性能废水泵应具备良好的排水性能，能够快速排除积水并保持水流畅通。
同时，废水泵应具备防堵塞和耐用的特性，以应对可能出现的问题。
3.2 安装和维护选购废水泵时，应注意其安装和维护的便捷性。
废水泵的安装过程应简单高效，并且容易进行维护和清洁。
选择具备易维护特性的废水泵，可节省后期维护成本和劳动力。
3.3 品牌和质量废水泵的品牌和质量也是选购时需要考虑的重要因素。
选择知名品牌和具备良好口碑的废水泵，能够确保产品的质量和可靠性，避免后期使用中出现问题。
结论地下车库排水系统的设计和废水泵的选购对于车库的正常运行和安全至关重要。
通过遵循设计原则并选择合适的废水泵，能够保证地下车库排水系统的高效运作并提升车库的使用体验。
关于建筑内部排水集水坑及选泵的研究
关于建筑内部排水集水坑及选泵的研究发表时间：2018-01-16T15:55:41.890Z 来源：《建筑学研究前沿》2017年第23期作者：韩信烨[导读] 建筑物地下室生活排水与地坪排水、地下车库出入口的明沟排水、消防电梯井积水排水等均属于得到排水集水坑的支持。
广东鸿宇建筑与工程设计顾问有限公司四会市分公司 526200摘要：随着我国建筑事业近年来不断取得新的发展成果，建筑内部排水集水坑及选泵的受重视程度日渐提升，基于此，本文就排水集水坑设计展开分析，并对潜水排污泵的选择进行了详细论述，希望由此能够为相关业内人士带来一定启发。
关键词：建筑内部；排水集水坑；潜水排污泵前言：建筑物地下室生活排水与地坪排水、地下车库出入口的明沟排水、消防电梯井积水排水等均属于得到排水集水坑的支持，由此可见排水集水坑主要负责建筑物内一般排除方法无法排除的生活污废水、雨水和消防积水，而为了保证排水集水坑最大化自身效用发挥，正是本文就建筑内部排水集水坑及选泵展开具体研究的原因所在。
1.排水集水坑设计1.1有效水深及平面尺寸的选择建筑内部排水集水坑设计常出现偏向设置小坑、水坑深度选择等问题，具体如下：（1）偏向设置小坑。
1.0m×1.0m×1.2m、1.0m×1.5m×1.2m左右尺寸在建筑内部排水集水坑设计中较为常见，但由于一些设计人员在具体设计中未遵循《小型潜水排污泵选用及安装》图集要求，这就使得一些时候排水集水坑实际设计尺寸小于图集要求，但考虑到消防无小事，偏向设置小坑是否能够在降低建设成本和运行成本的前提下回避消防积水影响却必须得到重视，因此本文建议尽量避免上述情况的出现。
（2）水坑深度选择。
结合《小型潜水排污泵选用及安装》图集要求，排水集水坑的深度需要在有效水深基础上加上650~900mm，这主要是为了满足盖板厚度、挂钩强度空间、管沟高度、报警水位余量、最低水位下部等需求。
地下室排水泵和集水池设计探讨
地下室排水泵和集水池设计探讨地下室排水泵和集水池设计探讨随着人们对居住质量要求的不断提高，地下室已成为现代建筑中的重要组成部分。
然而，地下室的排水问题也随之引起了人们的关注。
在地下室排水系统中，地下室排水泵和集水池是不可或缺的装置。
本文将探讨地下室排水泵和集水池的设计原理及其在地下室排水系统中的应用。
地下室排水泵的设计是为了解决地下室排水困难的问题。
地下室位于地下水位以下，自然排水是困难的，需要通过机械设备来实现。
地下室排水泵的主要功能是将地下室内的污水或雨水抽离到地面的排水管道中。
在设计地下室排水泵时，需要考虑以下几个因素：首先是地下室内的排水量，即污水或雨水的流量。
根据地下室的面积和使用情况，确定排水泵的规格和容量。
其次是排水泵的设备选择，包括泵的类型、功率和性能。
根据地下室的具体情况，选择适合的排水泵设备。
最后是排水泵的布置和安装。
根据地下室的布局和空间限制，合理布置排水泵和相关管道设施，确保排水系统的畅通和安全。
地下室排水泵的选型是设计的核心问题。
根据使用需求和环境条件，可以选择离心泵、潜水泵、剪切泵等不同类型的排水泵。
离心泵是最常见的一种，具有输送量大、耐腐蚀、运行平稳等优点，适合用于地下室大量的排水需求。
潜水泵则是将泵体置于水中进行工作，具有不受进水深度限制、运行平稳等优点，适用于地下室较深的排水需求。
剪切泵则适用于排水泵中较多含有固体颗粒的情况，可以有效地将固体颗粒切割成小块，提高排水效率。
在选型时，需要根据地下室的实际情况和排水需求选择合适的排水泵设备。
地下室排水泵的设计还需要考虑到排水管道的情况。
排水管道需要合理布置和设计，确保排水效果良好。
一般情况下，地下室排水系统包括进水管道和出水管道。
进水管道应尽量短、直，以减少流体阻力，提高排水效率。
出水管道需要合理设置排水口，以便将排水泵泵出的污水或雨水有效地排放出去。
同时，还需要考虑到排水管道的材料选择和施工工艺，以保证排水系统的长期稳定运行。
潜水排污泵的选型
潜水排污泵的选型首先，根据应用环境和性质选择泵的材质。
潜水排污泵通常需要能够耐受腐蚀、耐磨损、耐高温等特殊要求。
如需在化工、污水处理、医药等领域使用时，泵体、叶轮和泵壳通常会采用相应的耐腐蚀材料，如不锈钢、耐酸碱合金等。
其次，根据流量和扬程来确定泵的规格。
流量是指单位时间内通过泵的液体体积，通常以立方米/小时或升/秒为单位。
扬程是指液体在泵的作用下能够达到的最大高度，通常以米为单位。
选型时需要根据实际需要的流量和扬程来选择合适的规格，以确保泵能正常工作。
再次，根据泵的电机功率来选择合适的型号。
电机功率直接影响了泵的运行效率和耗能情况。
功率越大，泵通常能够提供更大的流量和扬程，但同时也消耗更多的电能。
因此，在选型时需要根据实际需要和经济考虑来选择合适的电机功率。
另外，还需要考虑泵的可靠性和维护保养情况。
泵的可靠性主要取决于其设计和制造质量，如密封性能、轴承的寿命等。
同时，选型时还需要考虑泵的维护保养情况，包括易损件的更换和维修等。
通常，选择具有良好可靠性和易维护性的潜水排污泵可减少日后的维护成本和停机时间。
除上述因素外，还可以考虑其他特殊的需求和应用环境。
例如，如果需要排泄固体颗粒的液体，就需要选择带有颗粒过滤功能的泵。
如果应用环境需要防爆功能，就需要选择符合防爆标准的潜水排污泵。
总结起来，潜水排污泵的选型需要综合考虑流量、扬程、电机功率、材质、可靠性、维护保养等因素，并根据实际需求和应用环境进行选择。
选型合理的潜水排污泵可以提高工作效率、降低能耗、减少维护成本，从而满足实际需求并提高设备的可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下室集水坑的设计及潜水排污泵选择
建筑物地下室的排水设计是整个建筑排水设计的重要组成部分。
地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元。
由于建筑地下室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，经潜水泵提升排至室外检查井。
而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设备被淹的事故。
那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢本文就这个问题作如下探讨。
1 建筑地下室排水的种类
建筑地下室的排水大致分为以下几种类型：
1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：
（1）生活污水。
地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区内的卫生间、盥洗室，需要设置污水集水池，污水经提升排至室外污水管网。
（2）消防排水。
当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水。
（3）其他普通废水。
主要包括地下室车库地面冲洗废水、雨季时沿坡道流入地下室的雨水、地下室泵房排水等。
（4）人防口部洗消排水。
2 造成建筑地下室排水事故的主要原因
在实际工程中，供电不正常、排水设备故障、排水设备设计能力偏小等都可造成排水事故。
除此之外，发生火灾时由于消防水量较大，地下室排水能力不足，不能及时将消防水排走，造成地下室积水甚至被淹。
排水泵的流量若根据倒灌的雨水计算：Q=ψqF
式中：ψ为径流系数，q为设计降雨强度(L/，F为汇水面积(m2)，应为车行坡道敞开面积及其侧墙面积一半的和，F=A＋A1/2,其中A为坡道露天面积，A1为坡道侧墙面积。
因为雨水汇水面积不大且根据规范，汽车库进车坡道应设置2道或2道以上的排水沟，倒灌入地下室的水量一般来说远小于消防系统灭火时消火栓系统及喷淋系统启动产生的水量，因此笔者认为以消防水量来计算确定地下室集水坑容积及配套潜水泵的排水能力比较合适。
3 地下室消防排水的设计
（1）地下室发生火灾消防时的排水工况分析以实际工程为例。
当某建筑地下室发生火灾，消火栓与自动喷淋系统启动。
其中自动喷淋系统的消防流量为30l/s，火灾持续小时为1h，消防水量为108m3;消火栓系统消防流量为20l/s，火灾持续小时为2h，消防水量为144m3，则地下室发生消防时的总积水量为252 m3。
大量的消防水如果不能及时排出就会造成地下室积水，如果积水过深，超过设备基础甚至更高的位置，就会造成设备损坏。
但建筑地下室往往是车库和设备用房，当水深不大时，短时间对地面的浸泡不会对车库造成损失。
对设备用房而言，一般在建筑设计中会设计门坎，防止一
定水深的水进入。
也就是说，此类建筑地下室短时间内可以允许一定的水深。
此水深有一个与之相对应的水容量，当地下室积水总量不大于这个容量时，暂时的积水不会造成水淹损失。
以上述某建筑为例。
地下室面积5600 m2，消防总水量252
m3，可计算出地面积水深度。
影响地下室水容量大小的因素有两个。
一个是地下室的面积，地下室的面积越大水容量也就越大。
另一个是设备房门坎的高度或是设备基础的高度。
因此只要确定了设备基础的高度和地下室的面积，那么，不产生水淹损失的水容量也就确定了。
确定了水容量，就可以根据消防水的总容量减去不产生水淹损失的水容量，得出在相应的时间段内地下室应该排出的最少的水量，从而估算出建筑地下室潜水泵的最小排水量。
（2）建筑地下室允许水深的确定。
一般来说。
水泵机组的基础超出地下室地面150～200mm；空调冷冻机组的基础超出地下室地面200～300mm；变配电室更是把地面抬高，高出地下室地面
800mm；备用发电机房一般也设置门坎。
从以上数据看，这些设备的基础都能高出地下室地面150mm，所以，一般车库与设备房的地下室，只要积水不超过150mm，就不会对地下室的设备造成损坏。
（3）发生火灾消防时潜水泵排水量的确定
以上述工程为例。
自动喷淋系统的消防流量为30l/s，消火栓系统消防流量为20l/s，消防总水量50l/s，则排水泵的排水量也为50l/s。
如果按照10个集水坑，每个集水坑1台潜水泵工作考虑，每台水泵的流量为5l/s，按照《建筑给水排水设计规范》（GB50015－2003）规定，集水池有效容积不宜小于最大一台污水泵
5min的出水量，则每个集水坑的有效容积不宜小于 m3。
考虑到地下室存在不产生水淹损失的水容量情况，即使全部的消防积水不
马上排出，也不会对地下室设备造成损害，因此，选择潜水泵可以从节约成本的角度出发，满足其他排水功能的要求，在一定时间内将污水排出既可。
在选择污水泵时，也可以按照具体情况，考虑地下室的盛水能力，减掉地下室的水容积，从而经济合理的选择潜水泵流量和集水坑容积。
1 车库雨水的排出
地下车库的雨水主要指暴雨时通过进车坡道进入的雨水，在车库排水设计
中尤为重要，笔者曾看到多个地下车库因坡道排水不畅而被淹，造成重大经济损失.
排水沟的设计
汽车库进车坡道应设置2道或2道以上的排水沟，首先室外地面坡道起点设一道，用来收集室外地坪流向坡道的雨水，积水可直接排至室外雨水井；另在坡道终点处设一道，并在其尽头设置敞开式集水坑和排水泵，积水用水泵排出。
集水坑排水泵的选择
排水泵的流量计算：Q=ψqF 式中：ψ为径流系数；q为设计降雨强
度（L/S·m2）；F为汇水面积（m2），应为车行坡道敞开面积及其侧墙面积之积，
F=A+A1/2，其中A为坡道露天面积，A1为坡道侧墙面积。
排水泵的扬程计
算：H=Z+h+2 式中：Z为雨水管出口标高与集水坑运行最低水位的高差（m）；h为水泵进、出口管道水头损失(m)；2为出水口的自由水头(m)。
水泵台数不应少于2台，互为备用。
水泵的运行由池内水位自动控制。
集水坑的有效容积计算
集水坑的有效容积应满足排水泵5min的出水量。
2 车库冲洗废水和消防水的排出
为了保持库内清洁，地面要经常用水冲洗，同时在汽车库发生火灾时应能及时排除消防喷淋水，因此停车库必须设置冲洗废水和消防水的排水系统。
对于地下车库，也应设置集水坑和排水泵。
排集水坑的容积应先按~地面冲洗排水计算，再按5min消防排水量进行校核，取其中大者作为集水坑的最小有效容积。
集水坑的有效容积
地面冲洗废水量的计算：Ｑ冲=Khq冲F/1000t使式中：q冲为汽车库地面冲洗用水标准(l/m2)，一般取2l/m2~3l/m2；F为汽车库的面积(m2）（如有防火分区，应按每个防火分区的面积分别计算）；t使为使用时间，一般取6h~8h；Kh为时变化系数，取；K为计算时间，一般取~。
消防排水量的计算：其容积应为5min室内消防用水量。
集水坑的容积应是取其地面冲洗废水量与5min室内消防用水量的最大者。
集水坑排水泵的选择
笔者在设计中认为可取冲洗、消防给水量的其中最大量的50%选用2台排水泵，互为备用。
水泵平常可用作冲洗排水，火灾时排除消防水,水泵的运行亦由池内水位控制。
3 集水坑的水位和控制方式
集水坑的水位一般设置3个控制点：低水位（停泵水位）、高水位（启泵水位）和报警水位。
低水位按潜水泵间歇运行设计，以选用的潜水泵厂家样本为
准；报警水位一般比集水坑进水管渠底低100mm以下，高水位比报警水位低100mm。
备用泵应在报警水位处投入运行。
排水泵的运行由集水坑的液位自动控制，控制方式有浮球式和液位传感式。
4 车库隔油池的设置
汽车库的地面冲洗废水一般都掺有浮油，因此在冲洗水排入市政污水管网前，应设置隔油池。
隔油池的有效容积： V废=Q冲*T停
式中：Q冲为汽车库地面冲洗水量；t停为污水在池内停留时间（min）。
总之，在地下汽车库排水设计中，设计人员应对排除水的水量进行详细的计算后，再确定集水坑的容积和水泵的排水量。
