楔形流量计使用说明书-1

楔形流量计

安装使用说明书

目录

一用途和特点 (2)

二结构和工作原理 (2)

三型号及主要技术参数 (3)

四选型和安装 (6)

五操作 (8)

六其它 (9)

七成套供应范围及随机资料 (9)

八定货须知 (9)

１

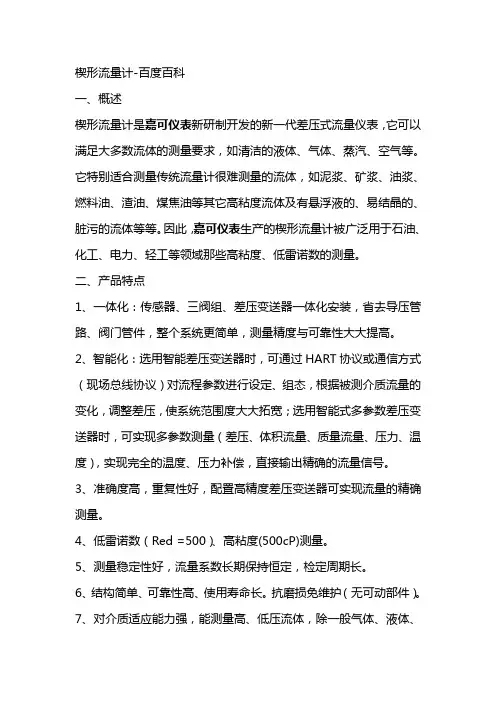

一用途和特点

1用途

楔形流量计是我公司最新研制开发的新一代差压式流量仪表，它可以满足大多数流体的测量要求，如清洁的液体、气体、蒸汽、空气等。它特别适合测量传统流量计很难测量的流体，如泥浆、矿浆、油浆、燃料油、渣油、煤焦油等其它高粘度流体及有悬浮液的、易结晶的、脏污的流体等等。因此，楔形流量计被广泛用于石油、化工、电力、轻工等领域那些高粘度、低雷诺数的测量。

2特点

⑴一体化传感器、三阀组、差压变送器一体化安装，省去导压管路、阀门管

件，整个系统更简单，测量精度与可靠性大大提高。

⑵智能化选用智能差压变送器时，可通过HART协议或通信方式（现场总线

协议）对流程参数进行设定、组态，根据被测介质流量的变化，调整差压，使

系统范围度大大拓宽；选用智能式多参数差压变送器时，可实现多参数测量（差压、体积流量、质量流量、压力、温度），实现完全的温度、压力补偿，直接输出精确的流量信号。

⑶准确度高，重复性好，配置高精度差压变送器可实现流量的精确测量。

⑷低雷诺数（Red =500）、高粘度(500cP)测量。

⑸测量稳定性好，流量系数长期保持恒定，检定周期长。

⑹结构简单、可靠性高、使用寿命长。抗磨损免维护（无可动部件）。

⑺对介质适应能力强，能测量高、低压流体，除一般气体、液体、蒸汽外，特

别适用于高粘度流体、浆液、腐蚀性、易结晶、含悬浮物多的流体及脏污的流

比于质量或体积流量，不同的弓形高度h与管道直径D的比（楔形比h/D）来确定不同的流量测量范围。

楔形流量计流量方程：

体积流量，m3/s

流出系数；

可膨胀性系数；

节流面积比，m=S1/

弓形流通面积，m2；图 3

管道内径，m；

差压，Pa；

被测介质密度，kg/m3。

图3

S1=

三型号及主要技术参数

３

1型号

2主要技术参数

（1）准确度：优于±1.5%读数（标定）

（2）重复性：±0.2%读数

（3）范围度：10：1或更宽

（4）压力损失：测量差压的1/5左右（约为孔板的1/3）

（5）适测介质：各类液体、气体及蒸汽

（6）雷诺数适用范围：500—1×106 （低雷诺数下测量时，范围度相对缩小，流出

系数的不确定度相对增大）

（7）被测液体粘度：500mPa.s，或更高

（8）耐介质压力：5MPa以下，也可高于5MPa

（9）耐介质温度：400°C以下（用户特殊定货，也可提供耐更高温的产品）（10）适用的管径：DN15 mm—DN300 mm (用户特殊定货，可提供大于DN300 mm

的产品)

（11）楔形比H/D：0.2，0.3，0.4，0.5

（12）长期稳定性：±0.2%F.S/Y

（13）供电电源：+24V

（14）流量范围：见下表

４

表1 测量液体时的流量范围

表2 测量气体时的流量范围

注：表1、表2的流量范围是指工作状态下的体积流量。

５

四选型和安装

1 选型

⑴．通径规格

楔形流量计产品，一般情况下都按工艺管道的公称通径选定流量传感器的通径规格，如管道的公称通径（或内径）为100mm时，应选通径规格为DN100mm 的产品，我公司可根据用户提供的产品定货咨询表的数据进行选型计算，如果认为有必要调整传感器内径时，则向用户提出更改选型规格的建议，提请用户重新确认。

若在用户设计选型时，安装管道尚未确定，我公司也可根据用户在产品定货咨询表中提供的测量条件，向用户推荐最佳通径规格，提请用户确认。

⑵. 仪表材质

仪表的材质，原则上应根据所测量介质的腐蚀类型和腐蚀性的大小以及介质工况温度由用户自己做出选择。本产品中的楔块及接头材质均采用不锈钢（1Cr18Ni9Ti 或304或316），外壳（法兰、管道）采用碳钢或不锈钢，适用于介质温度400°以下的非强腐蚀性介质。

当介质工况温度≥400°C时，需根据具体的工况温度、介质的氧化性、腐蚀性，选用更适合的耐热钢种。

当介质工况温度在-20～190°C范围时，宜采用1Cr18Ni9Ti或用户指定的其它耐低温材质。

对于各类酸、碱、盐强腐蚀性介质，其仪表材质需由用户同我公司另行协商确定。

⑶取压方式

差压的测量，一般都采用普通螺纹取压方式，即在测量管管壁开孔，通过取压接头与导压管相连接。远传法兰取压，适用于不宜直接采用导压管导压的测量场合，如测量重油等粘稠流体或其它极易堵塞取压通道的脏污流体以及其它特殊测量场合。远传取压的传感器安装支座配合尺寸，依所选用的传感器型号规格而定。

⑷关于流量

选型时，应保证管道内的流体流量在流量计的测量范围之内，且处于其测量范围的1/2～2/3处为最佳。

⑸填写订货咨询表

作为设计选型依据，用户需向我公司提供被测流体性质、工况条件，并填写我公司的楔形流量计产品订货咨询表。

６

附表一

楔形流量计产品订货咨询表

注①标况界定：温度：20°C，大气压力：0.1013MPa

②混合气体流量，请告知各组分体积浓度或克分子浓度百分率

2. 安装

⑴楔形流量计安装要保证流体直接顺畅地流动。

⑵楔形流量计可双向检测，取压口高压侧总是在流体流向一测。

⑶安装前，先核实管道内实际工作压力及流量范围与仪表规定值是否相符，并注

意铭牌上的流向标志与实际安装相符。

⑷保证管道内流体充满整个管道。

⑸根据现场安装条件的不同，楔形流阻的上、下游侧应具备足够长的直管段，推

荐使用的最小上、下游直管段见表3。

表3

７
