自动装箱气动控制系统设计通用版
纸箱包装机气动系统的设计
主要 介 绍 了纸 箱 包装机 气动 系统 的设 计 ， 包括 纸板 供 送作 业 回路 、 箱成 型 装 箱 回路 、 纸 喷胶 封 箱整 型 回路 设
计 。实验结果表明该气动 系统的设计是可行的， 用可编程控制器控制安全、 可靠。 关 键词 ： 箱 包装 机 ；气动 系统 ；可编 程控 制 器 纸
ｋ ａ② 测试差压 的范 围 ± ０ ａ③ 测量差压精度 ± Ｐ； ５０Ｐ ； １５ Ｆ ； 测 试 容积 可达 ５ ⑤ 泄 漏 的 检测 流 量 ．％ Ｓ④ ０Ｌ；
为 ０ １ｍＬ ｍｉ。 ． ／ ｎ
补偿气缸的容积补偿实线泄漏的快速、 高效、 高精度 的 泄漏检测。检测仪 的研制成功可解决密封部件摆脱传
［ ］ Ｓ ｈ ｕ ， ｄｍ ｔｐ ｅ Ｌ ａ ｅ ｆ ｕｔ Ｍ ｒ ｍｌ ３ ｕ Ｓ ｍｌ Ｉｅ Ｓｅ ｈｎ Ａ． ｅ￣ｇ ｃ￣ ｒｅｍｉ ｏｄ ｔ ｍｎ ￣ｔ ｎ ［ ］ ｎ ｉ ｓ Ｊ ．ＡＳ ＡＥ Ｔ ａｓｃｏ ｓ ０ ３（ ） １ ６— ｏ ＨＲ ｒｎａｔ ｎ ，２ ０ ２ ： ９ ｉ
５ 结束 语 本 文 提 出了一 种基 于 压力平 衡 式 的泄漏 检测 的检
［ ］ 黎启 柏 ，韩 君 ．气缸 泄 漏量 计 算 机 辅 助测 试 台 的研 制 １ ［］ 液压 与气 动 ， ０ ４５ ． Ｊ． ２０ （） ［ ］ 朱正德 ．发动机 主要零件 生产 过程 中的泄漏 检测 ［ ］ ２ Ｊ ．组 合 机床与 自动化加工技术 ， ９ ６ １ ）： ４ ８ １ ９ （ ０ ３ —３ ．
Ｚ Ｏ Ｈａ —ｕ ， Ｕ ｉ — ｎ ， Ｉ ｕ —ｉ ｇ ＨＡ ｎｙ ＬＩ Ｊ ｎｍｉ２ Ｌ Ｕ Ｃ ｎｘａ ａ ｎ
（ ．河南农 业大学 机 电工程学 院， 南 郑州 １ 河 ４００ ；． ５ ０ ２ ２ 郑州恒科 实业有 限公 司，河南 郑州 ４００） ５ ０ ４
气动装置控制系统设计及应用
气动装置控制系统设计及应用随着工业自动化技术的发展，气动装置逐渐成为了各个行业中不可或缺的一部分。
气动装置通过空气压缩来实现动力传输，具有刚性强、承受冲击与振动能力好、速度可调节以及成本低等优点。
而气动装置的使用离不开一个稳定和精准的控制系统，本文就介绍气动装置控制系统的设计及其应用。
一、气动控制的基本原理气动控制是指使用空气压缩来实现对机械装置的控制调节。
其控制原理主要包括气源、执行元件、信号转换元件和控制器等几个部分。
首先，气源是气动控制系统的重要组成部分。
它一般由空气压缩机、空气处理和气管组成。
其中，空气压缩机是将大气压力压缩为所需的气源压力，而空气处理则是对气源进行过滤、减压、降湿、润滑和分配等处理，从而保证气源质量的稳定性，并不断维持所需的气源压力。
其次，执行元件是气动控制系统中的另一重要组成部分。
常用的执行元件主要有气缸、气动执行机构和气动阀门等。
最常用的是气缸，大量应用于机械操作、运输、加工、测试和检验等领域，具有结构简单、使用方便、可靠性高、承受负荷大等优点。
第三，信号转换元件是气动控制系统控制信号的中间转换部分。
它主要由传感器、信号调理模块和信号输出模块组成。
传感器是气动控制系统中的重要组成部分，它能够将机械量、电磁量或化学量等转化为电信号，进而通过信号调理和输出模块，输出符合气动执行器要求的控制信号，在实现气动控制过程中具有十分重要的作用。
最后，控制器则是气动控制系统中的核心部分，它能够不间断地读取输入信号并对其进行处理，输出所需的控制信号，以实现目标化的控制效果。
二、气动控制系统的优势相对于传统的机电控制系统，气动控制系统具有以下优势：1. 性价比高。
气动控制系统成本相对较低，同时操作简单，易于维护和保养。
其使用寿命较长，更容易实现长时间的自动化操作。
2. 安全性高。
气动控制系统在操作时，会产生诸如压缩空气、氧气、惰性气体等，从而避免了因电器产生的蓄电荷、电磁波等影响，可靠性更高。

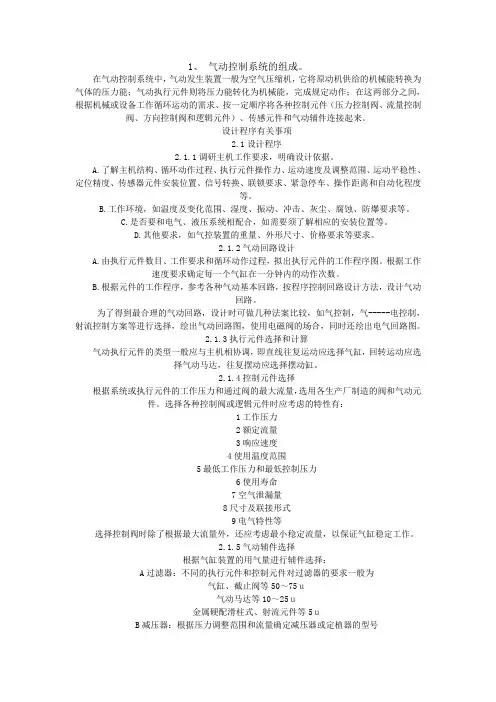

气动控制系统设计
1、气动控制系统的组成。
在气动控制系统中，气动发生装置一般为空气压缩机，它将原动机供给的机械能转换为气体的压力能；气动执行元件则将压力能转化为机械能，完成规定动作；在这两部分之间，根据机械或设备工作循环运动的需求、按一定顺序将各种控制元件（压力控制阀、流量控制阀、方向控制阀和逻辑元件）、传感元件和气动辅件连接起来。
设计程序有关事项2.1设计程序2.1.1调研主机工作要求，明确设计依据。
A.了解主机结构、循环动作过程、执行元件操作力、运动速度及调整范围、运动平稳性、定位精度、传感器元件安装位置、信号转换、联锁要求、紧急停车、操作距离和自动化程度等。
B.工作环境，如温度及变化范围、湿度、振动、冲击、灰尘、腐蚀、防爆要求等。
C.是否要和电气、液压系统相配合，如需要须了解相应的安装位置等。
D.其他要求，如气控装置的重量、外形尺寸、价格要求等要求。
2.1.2气动回路设计A.由执行元件数目、工作要求和循环动作过程，拟出执行元件的工作程序图。
根据工作速度要求确定每一个气缸在一分钟内的动作次数。
B.根据元件的工作程序，参考各种气动基本回路，按程序控制回路设计方法，设计气动回路。
为了得到最合理的气动回路，设计时可做几种法案比较，如气控制，气-----电控制，射流控制方案等进行选择，绘出气动回路图，使用电磁阀的场合，同时还绘出电气回路图。
2.1.3执行元件选择和计算气动执行元件的类型一般应与主机相协调，即直线往复运动应选择气缸，回转运动应选择气动马达，往复摆动应选择摆动缸。
2.1.4控制元件选择根据系统或执行元件的工作压力和通过阀的最大流量，选用各生产厂制造的阀和气动元件。
选择各种控制阀或逻辑元件时应考虑的特性有：1工作压力2额定流量3响应速度4使用温度范围5最低工作压力和最低控制压力6使用寿命7空气泄漏量8尺寸及联接形式9电气特性等选择控制阀时除了根据最大流量外，还应考虑最小稳定流量，以保证气缸稳定工作。
2.1.5气动辅件选择根据气缸装置的用气量进行辅件选择：A过滤器：不同的执行元件和控制元件对过滤器的要求一般为气缸、截止阀等50～75ｕ气动马达等10～25ｕ金属硬配滑柱式、射流元件等5ｕB减压器：根据压力调整范围和流量确定减压器或定植器的型号C油雾气：根据流量和油雾颗粒大小要求。
自动装箱生产线PLC控制系统设计
自动装箱生产线PLC控制系统设计
系统控制要求：
自动装箱生产线：
1、启动按钮按下，传输带2启动，当箱子进入定位位置后，传输带2停止。
2、等待一秒后，传输带1启动，物品逐一落入箱，进行计数检测。
3、当落入箱内的物品达到十个，传输带1停止，并且传输带2启动。
4、按下停止按钮，传输带全部停止。
1、按控制要求绘制程序框图。
（20分）
2、编写系统控制程序。
（20分）
3、高度系统程序和机电元件使其正确、可靠工作。
（40分）
4、系统故障排查。
（20分）
I/O分配：
启动按钮I2.6
停止按钮I2.0
传感器1 I0.0
传感器2 I0.1
传输带1 Q0.0
传输带2 Q0.1
程序：。
气动式自动化控制系统的设计与优化
气动式自动化控制系统的设计与优化随着科技的不断发展，自动化技术已经成为现代工业生产中不可或缺的一部分。
在众多自动化技术中，气动控制技术因其简单可靠、易于维护、成本低廉等特点而备受青睐。
本文将围绕气动式自动化控制系统的设计与优化展开论述。
一、气动控制基础气动控制系统包括气源、气路、控制元件、控制器以及执行器等几个部分。
其中，气源一般采用压缩空气，气路由油雾器、快速接头、气管、杀气器等组成。
控制元件包括电磁阀、气缸、旋塞、换向阀等，而控制器则根据所需要的功能选择PLC控制器、温控器、计数器等不同类型。
执行器一般由气缸或电动执行器组成。
在这个基础上，气动控制系统可以实现多种操作，如开关、调速、振荡等。
二、气动控制系统的设计在气动控制系统的设计中，需要根据实际应用场景制定相应方案。
具体来说，需要从以下几个方面入手。
1.功率要求在设计气动控制系统时，首先需要考虑的是所需要的功率。
这与系统的操作对象和操作环境有关。
例如，在车间内需要装载重物的场合，需要选用较大的气缸，以便提供足够的力量；而在机械加工环境中，由于需要频繁地调整工件位置，因此需要选用速度快、响应灵敏的气缸。
2.气源压力在设计气动控制系统时，气源压力也是一个重要的考虑因素。
一般而言，气源压力越高，能提供的力量也就越大。
但同时也需要注意，过高的气源压力会导致系统泄气、失控等问题，需要认真考虑。
3.气路设计气路的设计对气动控制系统的稳定性和可靠性有很大影响。
需要根据实际情况选择合适的快速接头、气管、杀气器等，以确保气路畅通无阻、气路压力平稳。
此外，需要根据系统需求选择相应的控制元件，保证系统可以完成所需要的操作。
4. 控制器选型控制器是气动控制系统的核心部分，直接决定系统的性能和稳定性。
在控制器的选型中，需要考虑系统的需求，选择PLC控制器、计数器、温控器等不同类型和精度的控制器。
还需要考虑控制器的工作温度、可靠性、防护等，以保证控制器能够长期稳定地工作。
自动装箱气动控制系统设计
自动装箱气动控制系统设计摘要本文介绍了自动装箱气动控制系统的设计方案。
该系统旨在实现对装箱装置的自动控制，提高装箱效率和准确性。
文章首先介绍了装箱装置的基本原理和装箱过程中的常见问题，然后提出了气动控制系统的设计要求和目标。
接着，文中详细描述了系统的整体架构和各个功能模块的设计和实现方法。
最后，通过实际案例验证了该设计方案的有效性。
1. 引言自动装箱系统是现代生产线上常见的设备之一，它能够自动将物品装进箱子中，并实现箱子的封闭和固定。
在传统的装箱过程中，通常需要由操作员手动将物品放入箱子中，然后再将箱盖封闭。
这种装箱方式不仅效率低下，而且容易出现错误。
因此，设计一个自动装箱气动控制系统具有重要意义。
2. 装箱装置的基本原理装箱装置主要由装箱机械、传感器和控制系统组成。
装箱机械负责将物品放入箱子中，并实现箱盖的封闭；传感器用于检测箱子的状态和物品的位置；控制系统根据传感器的反馈信息，控制装箱机械的运动。
3. 气动控制系统的设计要求和目标根据装箱过程的特点和要求，我们对气动控制系统设计提出了以下要求和目标：•系统应具有自动检测箱子状态和物品位置的功能；•系统应能够自动控制装箱机械的运动，实现自动装箱；•系统应具有良好的稳定性和可靠性；•系统应易于操作和维护；•系统应具有灵活性和扩展性，能够适应不同装箱需求。
4. 气动控制系统的整体架构气动控制系统的整体架构如下图所示：气动控制系统架构图气动控制系统架构图系统由传感器模块、控制模块和执行模块组成。
传感器模块用于检测箱子状态和物品位置，控制模块根据传感器的反馈信息，决定装箱机械的运动方式，执行模块根据控制模块的指令，控制装箱机械的运动。
5. 传感器模块的设计和实现传感器模块主要负责检测箱子状态和物品位置。
我们采用了光电传感器作为箱子状态的检测器，通过检测箱子的开合状态来判断其是否可以装箱。
而物品位置的检测则采用了压力传感器，通过检测物品的重量来判断其位置。
基于plc的自动装箱机控制系统的设计
基于plc的自动装箱机控制系统的设计1 前言1.1 自动装箱机的发展概况在现代自动包装流水线中，装箱机是整个流水线系统运行的重要部分。
装箱机是一种将没有包装的产品或者小包装的产品经过按照一定的方式排列、计数半自动或者自动装入包装容器，目前，国内生产的自动装箱机可以对盒类产品、玻璃瓶、塑料瓶、异形瓶、塑料桶、金装的一种设备。
1.1.1 国内发展现状目前，国内生产的自动装箱机可以对盒类产品、瓶类、枕形袋等产品进行包装。
首先是箱子成型，在操作过程中，拾取未成型的纸箱一侧，拉动这一侧将纸箱成四方形，将纸箱的底部折边并粘贴好，纸箱就成型了，然后将产品按照规定计数排列，并填充到箱内，最后将箱子封口并输送到下一条生产线。
对于软包装产品的装箱一般采用箱子成型和物料收集和填充同时进行的方式，这样可以有效提高装箱的速度。
而瓶子、易拉罐等刚性产品经过排列计数，由自动装箱机的抓手按夹紧产品后送入入包装容器内。
装箱完成后，对有特殊要求的产品包装还配备了封箱和捆扎等辅助功能，自动进行封箱和捆扎。
我国自动装箱机制造业起步较晚。
目前，国内生产制造装箱机的企业较少。
最近几年，随着科技的发展和创新，国产自动装箱机在产品结构、装箱效率和技术创新方面取得了较大的发展。
比如，我国江西德赛特包装机械设备有限公司研发成功的多功能全自动装箱机的多项性能指标都达到了国际先进水平。
这项多功能自动装箱机适用于各种规格，多种形状多种类型的瓶类产品的包装。
该装箱机的特点是可以根据装箱的要求，将产品自动分道并按要求排列。
在控制方面，它采用伺服系统，因此定位准确可靠、动作稳定，可以自动完成瓶子的抓取、提升、移动、下降等装箱动作，对于有分区的纸箱，抓瓶器还可以将瓶子自动抓取放进纸箱的分区内。
该设备较传统装箱机的优越性体现在：（1）由PLC控制，采用伺服驱动器和变频器，启动和停止均缓慢平稳；（2）切换到一个不同的瓶型，只需要更换抓瓶器；（3）用变频器对装箱的速度进行无级调速，能有效契合工厂流水线的生产速度。
气动控制技术在自动包装机中的应用
气动控制技术在自动包装机中的应用摘要：包装行业中自动化操作正在改变着包装过程的动作方式和工作效率，本文在阐述自动包装机气动控制的工作原理和气动逻辑元件在自动包装机中的应用的基础上，分析了气动制技术、自动化技术等与制造技术相结合的气动控制系统原理及设计注意事项，并指出了气动控制在自动包装机中的应用优势。
关键词：气动控制；自动包装机；应用1.引言自动包装机一般分为半自动包装机和全自动包机两种。
由人工供给包装材料(容器)和内装物，但能自动完成其他包装工序的机器称为半自动包装机；自动完成主要包装工序和其他辅助包装工序的机器，称为全自动包装机。
随着自动化程度的提高，包装机的操作、维护和日常保养更加方便简单，降低了对操作人员的专业技能要求，但产品包装质量的好坏与温度系统、主机转速精度、追踪系统的稳定性能等息息相关，同时对自动包装机所用传动系统的动态性能较快的动态跟随性能和高稳速精度。
气动控制的动力介质来自于自然界取之不尽的空气，环境污染小，工程实现容易，所以气动控制是一种易于推广普及的工业自动化应用技术[1]。
在此背景下，开展气动控制技术在自动包装机中的应用研究，对提高包装业的生产效率和产品质量具有重要意义。
2.自动包装机的主要组成与控制要求包装机械行业中自动化操作正在改变着包装过程的动作方式和包装容器及材料的加工方法。
一台完整自动包装机由很多部件组成，其中，臂端操作工具、材料运送装置和识别而及验证系统是主要组成部分。
各部分工作原理如下：臂端操作工具，即端部操作器，是用来抓取产品、定向移动和感受性能参数的一个部件。
它们的结构方案可以从单一型的真空套到系列型真空套或夹紧爪的排列式结构等，在包装应用中，端部操作器通常设计成能直接使用的真空套、夹紧爪或两者结合的型式。
其中包括动力传送带、单轨吊车、自动导向车和机械手等。
在包装过程中，材料的运送处理需要考虑的以下因素：产品形状、重量及材料性质；在运输、包裹及装载期间产品的运速、距离和方向；与其他装置进行联接时所需控制水平以及如果需要时允许重新形成构件的机动灵活性。
生产线自动装箱的PLC控制系统设计
摘要：在现代化的工业生产中常常需要对产品进行计数和包装，如果这些繁杂的工作由人工完成的话不但效率低，而且劳动强度大，不适合现代化的生产需要。本文主要对基于生产线自动装箱的PLC控制系统进行了详细的分析。该系统有两个传送带，即包装箱传送带和产品传送带。包装箱传送带用来传送产品包装箱，其功能是把已经装满的包装箱运走，并用一只空箱来代替。为使空箱恰好对准产品传送带的末端，使产品刚好落入包装箱中，在包装箱传送带的中间装一光电传感器，用以检测包装箱是否到位。产品传送带将产品从生产车间传送到包装箱，当某一产品被送到传送带的末端，会自动落入包装箱内，并由另一传感器转换成计数脉冲。本控制系统具有精度高、成本低、抗干扰能力强、故障率低、操作维护简单等特点，具有良好的应用价值。
5 过程分析
电源一旦接通，便发出一个脉冲使S0.0置1，只有当按下启动按钮I0.0时，S0.0这一状态被置成0，此时传送带B开始启动运行，一直到被开关SQ2检测到才将传送带B停止，等传送带B停止后，传送带A才开始启动，同时传送出物品，产品经过开关SQ1检测，每传送出一个部件，计数器便加1，直到传送出12个产品，计数器便开始动作，计数器常开触点闭合，这时如果没有按下停止按钮，则开始循环工作，传送带A停止，传送带B开始又一轮的启动同时计数器清零使下面的循环能够准确的进行下去。当一旦按下停止按钮I0.1，此时等计数器完成计数任务，传送带A和传送带B同时停止。
以上共需6个输入信号点。
B、系统输出信号：
传送带A和传送带B，需用2个控制输出端；
系统上电指示、装箱指示需要2个输出端。
以上共需4个输出信号点。
输入
输出
I0.0
自动控制按钮
Q0.0
B带动指示灯
I0.1
气动系统行程程序控制设计
时间程序控制
时间程序控制是指各执行元件的动作顺序按时间顺序进行的一种自动控制方式。时间信号通过控制 线路，按一定的时间间隔分配给相应的执行元件，令其产生有顺序的动作，它是一种开环的控制系 统。图所示为时间程序控制方框图。
行程程序控制一般是一个闭环程序控制系统，如图所示。它是前一个执行元件动作完成并发出信号 后，才允许下一个动作进行的一种自动控制方式。执行元件执行某一动作后，有程序发生器发 出信号，此信号输入逻辑控制回路，由其做出逻辑运算发出 有关执行信号，指挥执行元件完成 下一步动作，此动作完成后，发出新的信号，直到完成运动的控制为止。 行程程序控制系统包 括行程发信装置、执行元件、程序控制回路和动力源等部分。
X-D线图
（三）、分析并消除障碍信号 1.判别障碍信号 2.消除障碍信号
1.判别障碍信号
所谓障碍信号是指在同一时刻，阀的两个控制侧同时存在控制信号， 妨碍阀按预定行程换向 用X—D图确定障碍信号的方法是：检查每组中是否存在有信号线比 其所控制的动作线长的情况，如存在这种情况，说明动作状态要 改变，而其控制信号不允许其改变（障碍动作状态的改变），这 种障碍其动作状态改变的信号就称之为障碍信号。信号线比其所 控制的动作线长的那部分线段叫障碍段，即图中用“﹏﹏﹏”表 示的线段。 在多缸单往复系统中，是一个信号妨碍另一个信号的输入而造成的 障碍，称为I型障碍。
（四) 、气动回路原理图 自动程序需用一个启动阀、四个行程阀和两个双 输出记忆元件（两位四通阀）。一个与门可由元件串 联来实现，由此可绘出的气动回路图。
在具体画气动回路原理图时，特别要注意的是： 哪个行程阀为有源元件（即直接与气源相接），哪个 行程阀为无源元件（即不能与气源相接）。(其一般规 律是：无障碍的原始信号为有源元件)。 气缸处于原始状态时要求活塞杆缩回；气体控制线用虚 线表示。
生产线自动装箱装置控制系统设计
攀枝花学院本科毕业设计（论文）生产线自动装箱装置控制系统设计学生姓名：学生学号：院（系）：年级专业：指导教师：助理指导教师：二〇一三年五月攀枝花学院本科毕业设计（论文）摘要摘要在现代化工业生产中时常需要对生产产品进行包装和计数，如果这么多繁杂的工作都完全由人工去完成的话不仅效率低下，而且劳动强度非常大，不能够满足现代化的生产需要。
本文主要对生产线自动装箱的PLC控制系统进行了细密的科学研究。
此系统拥有有两个传送带，即生产产品传送带和包装箱传送带。
产品传送带将生产产品从生产车间流水线传送到包装箱，当某一刻生产产品被送到传送带的末端时，就会自动地进入包装箱中，并由另一个传感器将其转换成计数脉冲。
包装箱传送带则用来传第产品包装箱，其作用就是把已经装满了的包装箱运走，并用另外一只空箱来代替。
为了使传送过来的空箱刚好对准产品传送带的末端，使产品准确落入空箱中，因此在包装箱的传送带中间装有一个光电传感器，用来检测空箱是否按照正确的方式传送到位。
此控制系统具有成本低、精度高、故障率低、抗干扰能力强、操作维护简单等特点，具有优良的实际应用价值。
关键词：系统,生产,自动,设计攀枝花学院本科毕业设计（论文）ABSTRACTABSTRACTOften need to carry out counting and package on the product in the commercial run being modernized, not only the inefficient, moreover intensity of labour working from the words that the manpower accomplishes if these are complicated and overloaded is big , the childbirth being unfit to be modernized needs.Detailed research the main body of a book has been carried out on the PLC navar enchasing owing to production line automation mainly. Be system's turn to have two conveyer belts , be package box conveyer belt and product conveyer belt. The package box conveyer belt is used to deliver the product package box , whose function is that the package box luck already filling to full is leaked , is uses one to replace to come empty space box and. End being to make the empty space box aim at the product conveyer belt fitly, just the drop-in package box is hit by the messenger product, before package box conveyer belt centre install one photoelectricity sensor, in order to check if package box arrive at a place. And the product conveyer belt transmits a product from producing a workshop to package box , pawn some one products deliver to the conveyer belt end , the meeting automation drop-in package box inner, change from another sensor becoming counting pulse.Navar has accuracy height , the low , anti-interference ability of cost is strong , the malfunction leads a characteristic low , operation upkeep waits for simplely, have fine application value.Key words: System, Produce, V oluntarily, Design目录摘要 (Ⅰ)ABSTRACT (Ⅱ)1 绪论 (1)1.1 本课题研究的意义 (2)1.2 生产线自动化的发展概况 (3)1.2.1 国内生产线自动化发展概况 (3)1.2.2 国外生产线自动化发展概况 (4)1.3 生产线自动化的发展趋势 (5)1.4 本文主要研究内容 (7)1.4.1 设计任务书 (7)1.4.2 主要解决的问题 (8)1.4.3 自动化生产线的应用 (9)2 控制系统的设计 (11)2.1 方案论证 (11)2.1.1 采用传统继电—接触器电气控制系统 (11)2.1.2 采用PLC可编程序控制器控制系统 (11)2.1.3 方案比较与选择 (11)2.2 PLC的硬件结构及工作原理 (12)2.2.1 PLC控制系统组成 (12)2.2.2 PLC的工作过程 (13)2.2.3 控制系统构成图 (15)2.2.4 控制系统工作流程图 (16)3 可编程控制器（PLC） (17)3.1 PLC简介 (17)3.1.1 PLC的定义 (17)3.1.2 PLC的特点 (17)3.1.3 PLC的应用领域 (18)3.2 PLC的系统组成 (19)3.3 PLC的工作原理 (20)4 硬件系统设计 (22)4.1 系统控制要求 (22)4.2 输入输出端确定 (22)4.3 CPU模块型号选择 (23)4.3.1 主机模块简介 (23)4.3.2 CPU模块选择 (24)4.4 主电路设计 (27)4.5 PLC接线图 (28)5 电气元件的选型 (29)5.1 熔断器选择 (29)5.1.1 熔断器的分类 (29)5.1.2 熔断器的型号选用 (29)5.2 接触器选择 (31)5.2.1 接触器的结构及工作原理 (31)5.2.2 接触器的型号选用 (31)5.3 热继电器选择 (32)5.4 时间电器选择 (33)5.5 控制按钮选择 (34)5.6 行程开关选择 (34)5.6.1 行程开关分类 (34)5.6.2 行程开关的选用及安装 (36)5.7 光电开关选择 (36)5.7.1 光电开关的分类 (36)5.7.2 光电开关使用原则 (37)5.8 电源开关选择 (38)5.9 驱动设备选择 (39)5.9.1 电机设备简介 (39)5.9.2 电动机选择 (39)6 软件系统设计 (41)6.1 设计原理 (41)6.2 梯形图 (41)6.3 指令表 (43)7 程序调试与仿真 (45)7.1 仿真软件简介 (45)7.2 程序调试与仿真过程 (46)总结与体会 (49)参考文献 (50)致谢 (51)1 绪论在现代化工业生产中时常需要对生产产品进行包装和计数，如果这么多繁杂的工作都完全由人工去完成的话不仅效率低下，而且劳动强度非常大，不能够满足现代化的生产需要。
自动装箱气动控制系统设计
自动装箱气动控制系统设计集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-自动装箱气动控制系统设计目前，实现自动化生产是各个工业部门提高效率、增加产能的重要手段之一。
在自动化生产流水线上，包装环节是不可或缺的一个部分。
实现自动装箱的方法有多种，而其中气动控制系统的应用十分广泛。
气动控制系统具有装置结构简单、轻便，安装维护方便，压力等级低，使用安全，环保无污染，响应速度快，防火、防爆、防潮，且气源制造简单，成本低等优点，适合工业中复杂的工作环境。
此外，针对自动装箱系统需要产品在箱内整齐划一的特点，气动控制系统通过多个行程开关及气缸的组合设计，使得在自动装箱过程中，不但能够提高装箱效率，而且还能够高品质地完成产品的整齐装箱。
自动装箱气动控制系统的组成装箱系统的全部动作由托箱气缸、托产品气缸、装箱气缸和推箱气缸完成。
四个气缸都是普通双作用气缸，驱动气缸动作的是四个二位五通的双电控换向阀，气缸动作的位置和距离由多个行程开关来决定。
2.1.产品托放过程在自动装箱系统工作时，首先运送纸箱的传送带启动，当第一个纸箱到位后，触动行程开关1，纸箱传送带停止运行，同时产品传送带开始运行。
当产品排列在托物板上，每排满规定的个数，就碰到行程开关2，此时产品传送带停止运行，电磁铁3YA通电，托产品气缸B将托物板托起，使产品通过搁物板后搁在搁物板上（搁物板采用的是只能上翻，不能下翻的设计）。
这时行程开关2松开，产品传送带继续运送产品，如此反复动作，便可实现多层一定个数的产品的整齐堆放。
2.2.产品装箱过程当产品堆放到一定高度时，便可触动行程开关4，由此发出的信号使电磁铁1YA通电，托箱气缸A的活塞杆伸出，使托板托住箱底，当托板升起触动行程开关7时，电磁铁5YA通电，装箱气缸C推动装箱板，将叠放整齐的多层产品推入纸箱内，推动的距离由行程开关6决定，当装箱气缸C活塞杆上的挡板碰到行程开关6时，气缸便退回。
基于PLC的生产线自动装箱系统设计毕业设计
目录第一部分设计任务与调研 (3)1.1设计的主要任务 (3)1.2设计目的 (3)1.3课题背景 (3)1.4生产线自动化的发展概况 (3)1.5 PLC理论基础 (6)第二部分设计说明 (10)2.1设计任务和要求 (10)2.2 过程分析 (10)2.3 控制系统硬件设计 (11)2.4 自动装箱系统的电路设置 (13)2.5 控制系统程序设计 (14)第三部分设计成果 (19)3.1程序的下载 (19)3.2 生产线自动装箱系统的仿真运行 (19)3..3 运行仿真结果 (21)第四部分结束语 (23)第五部分致谢 (24)第六部分参考文献 (25)第一部分设计任务与调试1.1主要任务设计采用PLC编程控制，巧妙的运用S7-200PLC实现对生产线上某种产品自动按指定数量装箱，产箱装箱前及装箱后都由传送带传送。
生产产品由传送带A传送，装入由B传送的空箱中，并对每一个产品进行计数，每12个产品装入一箱，当传送带A传送12个产品装入一箱后，传送带B将该箱产品移走，并传送下一个空箱到指定位置等待传送带A传送来的产品。
1.2设计目的通过毕业设计培养综合运用所学的基础理论、基础知识、基本技能进行分析和解决实际问题的能力；掌握工业自动生产流水线的工作原理；使受到PLC系统开发的综合训练，达到能够进行PLC系统设计和实施的目的。
1.3课题背景在科技迅猛发展的今天，在人们的生活、工作中，处处可见自动化装置的身影。
自动化系统不仅早就成为了工业和社会生活的一个组成部分，而且是经济发展水平的重要标志。
同时，自动装箱生产线技术也得到相当宽广的应用。
且会得到更加宽广的应用。
该系统自动实现装箱、运输、计数等功能。
本控制系统具有精度高、成本低、抗干扰能力强、故障率低、操作维护简单等特点，具有良好的应用价值。
在以后的生产、生活中将得到更加广泛的运用，具有很好的利用前景。
生产线自动装箱控制系统的电路系统由传感器、“瓶，箱，车”计数器、译码器、显示器，报警电路等组成。
自动装箱控制系统的设计
自动装箱控制系统的设计周建洪;贾卫东;张玉龙;李泽明【摘要】根据自动装箱控制系统的机械结构和工作原理,利用STM32F103系列单片机和伺服电机,设计了控制系统硬件电路原理图,完成了对自动装箱系统码垛机械手的控制,实现了自动装箱系统对小型电器产品包装盒的抓取、运送、装箱的功能,建立三维坐标系,根据包装盒和纸箱的类型查表选择装箱方案,找出自动装箱系统码垛机械手的运动轨迹,完成了自动装箱控制系统的设计任务.【期刊名称】《电子设计工程》【年(卷),期】2015(023)014【总页数】4页(P130-133)【关键词】自动装箱控制系统;码垛;机械手;运动轨迹【作者】周建洪;贾卫东;张玉龙;李泽明【作者单位】辽宁科技大学辽宁鞍山114051;辽宁科技大学辽宁鞍山114051;辽宁科技大学辽宁鞍山114051;辽宁科技大学辽宁鞍山114051【正文语种】中文【中图分类】TN710自动装箱码垛机械手在现代码垛包装线上占有重要的地位，用人工来完成这项工作，存在着劳动强度大、效率低等诸多的弊端，也无法满足包装线发展的需求，采用自动化的操作手段已经成为必然的趋势[1]。
自动装箱码垛机械手在日本、德国等发达国家在上个世纪九十年代已经在推广搬运、码垛的自动化和机器人化方面取得了显著进展，最近几年我国的机械手搬运技术取得了突飞猛进的发展，应用十分广泛[2]。
1 自动装箱系统的组成及工作原理现在产品包装线上的装箱码垛作业主要依靠人工搬运来完成，为了节省人力成本，减少劳动强度，提高工作效率，设计了此自动装箱系统，本设计是针对包装完毕的小型电器包装盒进行自动装箱工作[3]。
根据现场的实际需要，自动装箱系统的机械结构设计示意图如图1所示。
自动装箱系统有码垛机械手部分、包装盒定位部分、纸箱定位输送3部分组成。
图中1、2、3、4轴构成了机械手的主体部分，主要实现对包装盒的抓取、搬运与装箱等的动作。
底座的作用是固定机械手，与地面用螺栓连接，是机械手稳定工作的关键。
