DSB波的调制和解调
目录摘要————————————2一、概述————————————3二、总体设计方案————————3三、单元设计——————————4四、仿真结果——————————10五、元件清单——————————16六、总结设计方案评价————— 16七、问题及其解答————————17八、心得体会——————————18九、参考文献——————————19摘要关键字：传输信息调制调解 DSB波模拟乘法器同步检波器一、概述信号从发送到接收中间要通过传输媒质。
本次设计我们就以振幅调制与解调为主，对DSB波进行处理，完成信号的发送和接收。
在处理DSB波的过程中，我们用到了正弦波的调幅进行调制，并用同步检波进行解调。
因为在调制和解调过程中，有复杂的频率变换，所以根据DSB波的性质，我们选用非线性器件——两个模拟乘法器来组成本设计的基本电路。
在检波之后产生很多新频率，我们用一个低通滤波器把不符合要求的频率滤除，取出我们需要的频率，这样我们就完成了DSB波的发送和接收原理设计。
接下来我们需要验证这个设计的可行性，即输入合适的调制信号和载波信号进行仿真，看我们的设计是否符合要求。
二、总体设计方案1、DSB波的调制和解调总的来说分为三大部分：（1）模拟乘法器1 用于调制部分，即在传送信息的一方（发送端）所要传送的信息(它的频率一般是较低的)附加在载波上；（2）模拟乘法器2 用于解调部分，即将调幅信号中的原信号取出来；（3）低通滤波器滤除从检波器解调出来的无用频率分量，取出所需要的原调制信号。
将三个模块连在一起，就完成了整个DSB波的发送和接收。
2、系统设计总框图如下：3、工作原理：调制是将信号“附加”在高频振荡上，利用调制信号来控制高频振荡的某一参数随信号而变化。
调制分为连续波调制和脉冲调制，连续波调制是用信号来控制载波的振幅、频率和相位，因而有调幅、调频和调相三种方法。
将原信号从接收到的调制信号中抽取出来称为解调。
课程设计---AM-DSB信号的调制与解调
现代通信原理与技术课程设计AM-DSB信号的调制与解调学院专业电子信息工程班级 09级电子一班分组成员联系方式指导教师基于Matlab 的AM-DSB 信号的调制与解调一、振幅调制原理1、振幅调制产生原理所谓调制，就是在传送信号的一方将所要传送的信号附加在高频振荡上，再由天线发射出去。
这里高频振荡波就是携带信号的运载工具，也叫载波。
振幅调制，就是由调制信号去控制高频载波的振幅，直至随调制信号做线性变化。
在线性调制系列中，最先应用的一种幅度调制是全调幅或常规调幅，简称为调幅（AM ）。
为了提高传输的效率，还有载波受到抑制的双边带调幅波（DSB ）和单边带调幅波（SSB ）。
在频域中已调波频谱是基带调制信号频谱的线性位移；在时域中，已调波包络与调制信号波形呈线性关系。
设正弦载波为)cos()(0ϕω+=t A t c c式中，A 为载波幅度；c ω为载波角频率；0ϕ为载波初始相位(通常假设0ϕ=0). 调制信号（基带信号）为)(t m 。
根据调制的定义，振幅调制信号（已调信号）一般可以表示为)cos()()(t t Am t s c m ω=设调制信号)(t m 的频谱为)(ωM ，则已调信号)(t s m 的频谱)(ωm S ：)]()([2)(c c mM M AS ωωωωω-++= 2、两种调幅电路分析（1）标准调幅波（AM ）调制与解调幅度调制是由调制信号去控制高频载波的幅度，使正弦载波的幅度随着调制信号而改变的调制方案，属于线性调制。
AM 信号的时域表示式：频谱：调制器模型如图所示：图1-1 调制器模型00()[()]cos cos ()cos AM c c c s t A m t t A t m t tωωω=+=+01()[()()][()()]2AM c c c c S A M M ωπδωωδωωωωωω=++-+++-c tAM 的时域波形和频谱如图所示：时域 频域图1-2 调制时、频域波形AM 信号的频谱由载频分量、上边带、下边带三部分组成。
DSB调制和解调仿真

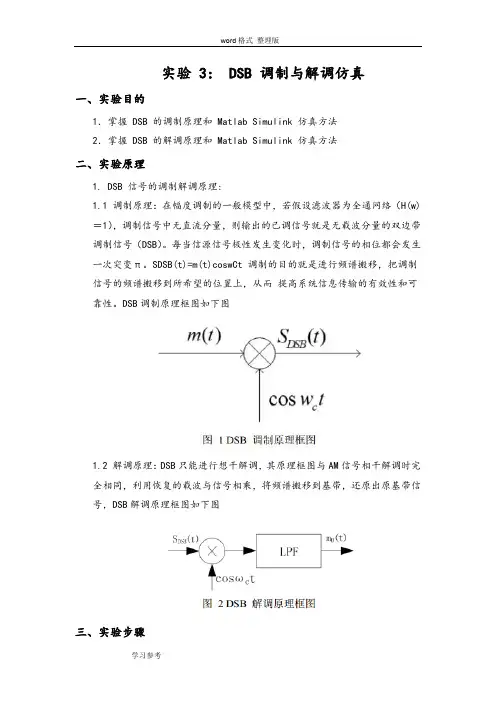

实验 3： DSB 调制与解调仿真一、实验目的1．掌握 DSB 的调制原理和 Matlab Simulink 仿真方法2．掌握 DSB 的解调原理和 Matlab Simulink 仿真方法二、实验原理1. DSB 信号的调制解调原理:1.1 调制原理：在幅度调制的一般模型中，若假设滤波器为全通网络（H(w)＝1），调制信号中无直流分量，则输出的已调信号就是无载波分量的双边带调制信号（DSB）。

每当信源信号极性发生变化时，调制信号的相位都会发生一次突变π。
SDSB(t)=m(t)coswCt 调制的目的就是进行频谱搬移，把调制信号的频谱搬移到所希望的位置上，从而提高系统信息传输的有效性和可靠性。
DSB调制原理框图如下图1.2 解调原理：DSB只能进行想干解调，其原理框图与AM信号相干解调时完全相同，利用恢复的载波与信号相乘，将频谱搬移到基带，还原出原基带信号，DSB解调原理框图如下图三、实验步骤1、DSB模拟系统调制方式的MATLAB Simulink仿真（1）原理图（2）仿真图（3）仿真分析①调制器②调制后信号对比调制前的信号，周期变小，频率变大了，幅度随时间在不断的呈现周期性变化，在0~0.6之间，小于调制前的幅度。
2、DSB解调方式的MATLAB Simulink仿真（1）原理图（2）仿真图（3）仿真分析①调制器②解调后周期变大，频率变小，幅度会有所减小，在0 ~0.25之间。
3、用示波器观察DSB调制解调输入和输出信号波形（1）原理图（2）仿真图（3）仿真分析解调后周期不变，频率也不会改变，幅度会有所减小，在0 ~0.25之间。
4、Zero-Order Hold和Spectrum Scope观察DSB调制仿真前后的频谱图（1）原理图（2）仿真图输入信号源的频谱图解调器输出信号的频谱图（3）仿真分析在频谱结构上，它的频谱完全是基带信号频谱在频域内的简单搬移，若调制信号频率为w，载波频率wc，调制后信号频率搬移至处w-wc和w+wc；经解调和滤波后又回到原位。
