锁模激光器原理
锁模激光器原理
嘿，大家知道吗，锁模激光器就像是一个超级有纪律的音乐团队！想象一下，激光就像是一束束音符，而锁模呢，就是让这些音符整整齐齐、有规律地排列起来，演奏出美妙的“激光乐章”。
简单来说，锁模激光器的原理就是让激光器发出的光的各个模式之间保持固定的相位关系。
这就好比一群人跑步，大家步伐一致，节奏不乱。
在这个神奇的过程中，有个关键的角色叫“锁模元件”，它就像是乐队的指挥，让所有的光都听它的指挥，乖乖地按照特定的节奏来。
通过锁模，激光束就变得超级厉害啦！它的能量会高度集中，脉冲宽度会变得非常窄，就像射出的箭一样又快又准。
生活中其实也有类似的情况哦，比如我们排队整齐地走路，或者一起合唱时保持相同的节奏，这和锁模激光器的原理有点像呢！是不是很有趣呀？这样一解释，大家是不是对锁模激光器原理有了更清楚的认识啦！。
锁模脉冲激光器概述

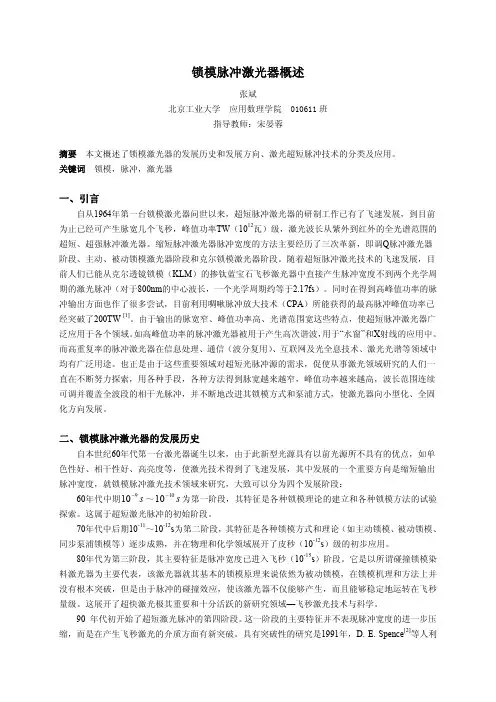

锁模脉冲激光器概述张斌北京工业大学 应用数理学院 010611班指导教师：宋晏蓉摘要 本文概述了锁模激光器的发展历史和发展方向、激光超短脉冲技术的分类及应用。
关键词 锁模，脉冲，激光器一、引言自从1964年第一台锁模激光器问世以来，超短脉冲激光器的研制工作已有了飞速发展，到目前为止已经可产生脉宽几个飞秒，峰值功率TW （1012瓦）级，激光波长从紫外到红外的全光谱范围的超短、超强脉冲激光器。
缩短脉冲激光器脉冲宽度的方法主要经历了三次革新，即调Q 脉冲激光器阶段、主动、被动锁模激光器阶段和克尔锁模激光器阶段。
随着超短脉冲激光技术的飞速发展，目前人们已能从克尔透镜锁模（KLM ）的掺钛蓝宝石飞秒激光器中直接产生脉冲宽度不到两个光学周期的激光脉冲（对于800nm 的中心波长，一个光学周期约等于2.17fs ）。
同时在得到高峰值功率的脉冲输出方面也作了很多尝试，目前利用啁啾脉冲放大技术（CPA ）所能获得的最高脉冲峰值功率已经突破了200TW [1]。
由于输出的脉宽窄、峰值功率高、光谱范围宽这些特点，使超短脉冲激光器广泛应用于各个领域。
如高峰值功率的脉冲激光器被用于产生高次谐波，用于“水窗”和X 射线的应用中。
而高重复率的脉冲激光器在信息处理、通信（波分复用）、互联网及光全息技术、激光光谱等领域中均有广泛用途。
也正是由于这些重要领域对超短光脉冲源的需求，促使从事激光领域研究的人们一直在不断努力探索，用各种手段，各种方法得到脉宽越来越窄，峰值功率越来越高，波长范围连续可调并覆盖全波段的相干光脉冲，并不断地改进其锁模方式和泵浦方式，使激光器向小型化、全固化方向发展。
二、锁模脉冲激光器的发展历史自本世纪60年代第一台激光器诞生以来，由于此新型光源具有以前光源所不具有的优点，如单色性好、相干性好、高亮度等，使激光技术得到了飞速发展，其中发展的一个重要方向是缩短输出脉冲宽度，就锁模脉冲激光技术领域来研究，大致可以分为四个发展阶段：60年代中期～为第一阶段，其特征是各种锁模理论的建立和各种锁模方法的试验探索。
固体锁模激光器
四、被动锁模原理
在激光谐振腔中插入可饱和吸收体（半导体可饱和吸收镜、碳纳米管、硫化钨、黑磷）来调
节腔内的损耗．当满足锁模条件时，就可获得一系列的锁模脉冲。根据锁模形成过程的机理和特 点，被动锁模分为固体激光器的被动锁模和染料激光器的被动锁模两种类型。
1. 工作原理
由于吸收体的可饱和吸收系数随光强的增加而下降，所以高增益激光器所产生的高强度 激光能使吸收体吸收饱和。图示出了激光通过吸收体的透过率T随激光强度 I 的变化情况。 强信号的透过率较弱信号的为大，只有小部分为吸收体所吸收。强、弱信号大致以吸收体的 饱和光强 Is来划分。大于Is的光信号为强信号，否则为弱信号。
v3
v1
技术”。
3 E02 /2
0
time
未 锁相 前的 三个 光 波 的 叠加
二、实现锁模的方 法
三. 声光驻波场振幅调制主动锁模
1.时域分析
设在t1时刻通过调制器的光信 号受到的损耗为 t ，在经过 2L/c时间往返一周后，这部分 光信号受到的损耗为 t1 2 L / c ， 如果 t 的周期 Tm 2 L / c ，则这 部分信号每往返一次受到相同 的损耗。则有：
固体锁模激光器
锁模原理 实现锁模的方法 主动锁模 被动锁模
锁模：调Q技术得到的脉宽有所极限，为了得到更窄的脉冲在 光纤通讯、医学、激光精细微加工、高密度信息存储和记录及 非线性光学等领域的应用，从而诞生锁模技术。
激光器的分类方法有很多种,一般按照产生激光的工作物质不 同分类,或者按照工作方式分类。用激光二极管(LD)泵浦固体工 作物质的激光器(简称DPSSL)就是所谓的全固态激光器。
锁模激光器用途

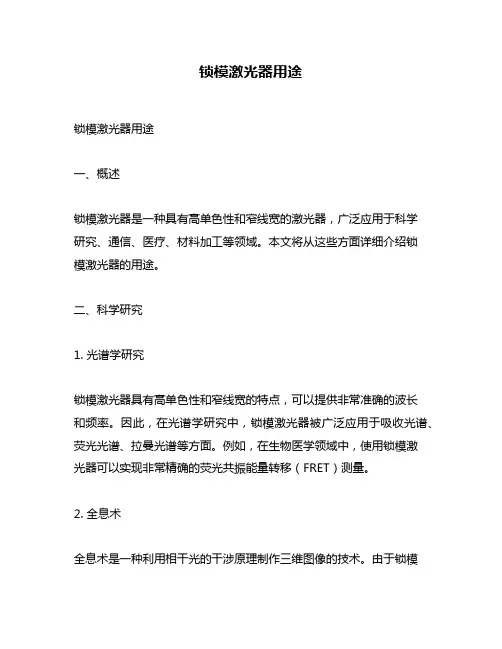

锁模激光器用途锁模激光器用途一、概述锁模激光器是一种具有高单色性和窄线宽的激光器，广泛应用于科学研究、通信、医疗、材料加工等领域。
本文将从这些方面详细介绍锁模激光器的用途。
二、科学研究1. 光谱学研究锁模激光器具有高单色性和窄线宽的特点，可以提供非常准确的波长和频率。
因此，在光谱学研究中，锁模激光器被广泛应用于吸收光谱、荧光光谱、拉曼光谱等方面。
例如，在生物医学领域中，使用锁模激光器可以实现非常精确的荧光共振能量转移（FRET）测量。
2. 全息术全息术是一种利用相干光的干涉原理制作三维图像的技术。
由于锁模例如，在生物医学领域中，使用锁模激光器可以制作出非常精细的三维细胞图像。
3. 纳米加工纳米加工是一种利用激光器对材料进行微观结构加工的技术。
由于锁模激光器具有高功率和窄线宽的特点，因此在纳米加工中也得到了广泛应用。
例如，在半导体制造领域中，使用锁模激光器可以实现非常精确的微观结构刻蚀。
三、通信1. 光纤通信光纤通信是一种利用光学信号传输信息的技术。
由于锁模激光器具有高单色性和窄线宽的特点，因此在光纤通信中也得到了广泛应用。
例如，在长距离通信中，使用锁模激光器可以提供非常稳定和准确的光源。
2. 全息显影全息显影是一种利用相干光制作三维图像的技术。
由于锁模激光器具在全息存储领域中，使用锁模激光器可以实现非常高密度的数据存储。
四、医疗1. 激光治疗激光治疗是一种利用激光对人体进行治疗的技术。
由于锁模激光器具有高功率和窄线宽的特点，因此在激光治疗中也得到了广泛应用。
例如，在皮肤科领域中，使用锁模激光器可以实现非常精确的皮肤切割和去除。
2. 全息术全息术是一种利用相干光制作三维图像的技术。
由于锁模激光器具有高单色性和相干性，因此在医学成像中也得到了广泛应用。
例如，在眼科领域中，使用锁模激光器可以制作出非常精细的眼底图像。
五、材料加工1. 激光切割激光切割是一种利用激光对材料进行切割的技术。
由于锁模激光器具有高功率和窄线宽的特点，因此在激光切割中也得到了广泛应用。
锁模光纤激光器的光谱
锁模光纤激光器的光谱锁模光纤激光器是一种高性能光纤激光器，其光谱具有独特的特点。
锁模光纤激光器通过被动锁模技术实现超短脉冲输出，具有很高的稳定性和可靠性。
其光谱特点主要表现在以下几个方面：1. 光谱宽度：锁模光纤激光器的光谱宽度相对较窄，这是由于被动锁模技术本身的特点决定的。
被动锁模光纤激光器通常采用线性光纤光栅或非线性光纤光栅作为光谱调节元件，通过调节光纤内的增益和损耗来实现光谱的窄化。
2. 光谱形状：锁模光纤激光器的光谱形状通常为高斯型或近高斯型分布。
这种光谱形状有利于实现较高的光束质量和输出功率。
同时，高斯型光谱具有良好的谱线对称性，有利于实现稳定的锁模输出。
3. 输出功率和波长调节：锁模光纤激光器的输出功率和波长可以通过调节泵浦源的功率、光纤激光器的结构以及光谱调节元件来实现优化。
在实际应用中，锁模光纤激光器通常需要具备较高的输出功率，以满足各种应用场景的需求。
4. 光谱稳定性：锁模光纤激光器具有较高的光谱稳定性，这是由于其被动锁模技术的特性所决定的。
在被动锁模光纤激光器中，锁模稳定性主要取决于光纤激光器内部的噪声源和光谱调节元件的稳定性。
通过选用高品质的光谱调节元件和优化光纤激光器结构，可以进一步提高光谱稳定性。
5. 光谱可调性：部分锁模光纤激光器具有光谱可调性，这意味着可以通过调节光谱调节元件或泵浦源来实现光谱的连续调整。
这种可调性有利于满足不同应用场景对光谱的需求。
综上所述，锁模光纤激光器的光谱具有窄宽度、高光束质量、良好的光谱形状、较高的输出功率和光谱稳定性等特点。
通过优化光纤激光器结构和光谱调节元件，可以进一步提高锁模光纤激光器的光谱性能。
激光锁模技术ppt课件
冲在腔内往返运动，每当此脉冲行进到输出反射镜时，便有一
个锁模脉冲输出。
➢脉冲宽度，即脉冲峰值与第一个光强为零的谷值间的时间间隔
sin[(2N 1) t ] 0但sin(t ) 0 t (m n )
2
2
2
2N 1
2 T 1
为锁模激光器的线宽
(2N 1) 2N 1
4.7.1 锁模原理
，
所以
(t1) (t1
2L) c
，以后这束光波每次通过调制器时损耗
相同。若损耗大于增益，这部分光波终将消失，而在损耗等于
零时通过的光每次都能无损耗的通过，会不断被放大，满足阈
值条件形成振荡，如果腔内损耗和增益控制得当，最终将形成
脉宽很窄，周期为T的脉冲序列输出。
损耗内调制锁模
➢从频率域模式耦合的角度来说明损耗调制锁模的原理。假设中心 频率 ν0 处的模首先振荡，其振幅调制后的电矢量为：
彼此独立的、随机的，所以总光场是各个模式光场的非相
干叠加。输出总光强是各个振荡模式光强之和，即 I Iq
输出光强随时间无规则起伏。
q
4.7.1 锁模原理
核心思想：锁模技术让谐振腔中存在的纵模同步振荡，让各模的频率 间隔保持相等并使各模的初位相保持为常数，激光器输出在时间上有 规则的等间隔的短脉冲序列。
实现锁模的方法
在一般激光器中，各纵模振荡互不相关，各纵模 相位没有确定的关系。并且，由于频率牵引效应， 相邻纵模的频率间隔并不严格相等。因此为了得到 锁模超短脉冲，须采取措施强制各纵模初位相保持 确定关系，并使相邻模频率间隔相等。
• 主动锁模 • 被动锁模 • 自锁模
4.7.2 主动锁模
在自由运转的激光器谐振腔中加入受外界信号控制的调制器， 对激光输出进行振幅或相位调制，实现各个纵模振动同步，叫 作主动锁模。 1. 振幅调制（损耗内调制锁模） ➢如图(4-31)所示，在谐振腔中插入一个电光或声光损耗调制器。 设调制周期为 Tm 2 Ω 2L c ，调制频率 νm c 2L (恰为纵 模频率间隔)
锁模激光器的工作原理及其特性
锁模激光器的工作原理及其特性摘要： 本文主要介绍了锁模的基本原理和实现方法，并简单介绍了锁模激光器。
关键词：锁模，速率方程，工作原理一、引言如果在激光谐振腔内不加入任何选模装置，那么激光器的输出谱线是由许多分立的，由横纵模确定的频谱组成的。
锁模就是将多纵模激光器中各纵模的初相位关系固定,形成等时间间隔的光脉冲序列。
使各纵模在时间上同步，频率间隔也保持一定，则激光器将输出脉宽极窄、峰值功率很高的超短脉冲。
二、锁模的概念一般非均匀加宽激光器，如果不采取特殊选模措施，总是得到多纵模输出。
并且，由于空间烧孔效应，均匀加宽激光器的输出也往往具有多个纵模。
每个纵模输出的电场分量可用下式表示])-([),(q q z t i q q e E t z E ϕυω+= （2.1）式中，q E 、q ω、q ϕ为第q 个模式的振幅、角频率及初相位。
各个模式的初相位q ϕ无确定关系，各个模式互不相干，因而激光输出是它们的无规叠加的结果，输出强度随时间无规则起伏。
但如果使各振荡模式的频率间隔保持一定，并具有确定的相位关系，则激光器将输出一列时间间隔一定的超短脉冲。
这种激光器称为锁模激光器。
假设只有相邻两纵模振荡，它们的角频率差Ω='=L cq q πωω1-- （2.2）它们的初相位始终相等，并有01-==q q ϕϕ。
为分析简单起见，假设二模振幅相等，二模的行波光强I I I q q ==1-。
现在来讨论在激光束的某一位置（设为0=z ）处激光场随时间的变化规律。
不难看出，在0=t 时，二纵模的电场均为最大值，合成行波光强是二模振幅和的平方。
由于二模初相位固定不变，所以每经过一定的时间0T 后，相邻模相位差便增加了π2，即πωω2-01-0=T T q q （2.3）因此当0mT t =时（m 为正整数），二模式电场又一次同时达到最大值，再一次发生二模间的干涉增强。
于是产生了具有一定时间间隔的一列脉冲，脉冲峰值光强为I 4，由式（2.3）可求出脉冲周期为cL T '=Ω=220π 如果二纵模初相位随机变化，则在0=z 处，合成行波光强在I 2附近无规涨落。
锁模激光器的产生原理
锁模激光器的产生原理
锁模的基本原理，就是激光器内放置损耗调制元件，假设激光器
的腔长时L，则激光器的震荡频率为c/2L。
调制元件的调制周期刚好是光脉冲在腔内一周所需要的的时间2L/c。
因此在谐振腔中往返运行的激光束在通过调制器的时候，总是处在相同的调制周期内。
假如调制器放在谐振腔的一端，再假设t1时刻，某一光信号受到的损耗是a（t1），则，这一信号在腔内往返一周后，将受到同样的损耗，若a（t1）≠0，则该信号在腔内往返一次则遭受到一次损耗，如果损耗大于增益的话，在信号最后会衰减为零，该部分光消失。
而a（t1）=0时，光每次通过衰减器的损耗为零，加上光波在腔内工作物质中的放大，光会不断得到放大，光波振幅不断变大。
如果腔内的损耗和增益物质控制得当，就可以产生脉冲周期为2L/c的脉冲序列输出。
现假设在增益曲线的中心处的纵模频率为v0，由于它的增益最大，首先得到振荡，通过调制器时，受到损耗调制，调制的结果是产生两个边频v0+/—vm，当损耗的变化频率和腔内纵模的频率间隔相等时，即vm=c/2L时，由调制激发的边频实际上与v0相邻的两个纵模频率相等，它们之间具有相同的振幅和相位关系，它们可以开始震荡。
而后，两个边频开始被放大，得到调制，调制后又激发新的边频，以此类推达到了锁模的目的，这些模式叠加起来发生剧烈的耦合，形成了强而窄的光脉冲序列。
彭亦超2.28。
锁模光纤激光器安全操作及保养规程
锁模光纤激光器安全操作及保养规程锁模光纤激光器是一种高档、高效的激光设备，广泛应用于电子、通信、制药、美容、食品、环境等各行各业。
虽然其应用范围广阔，但如果不正确操作和保养，将会给人们的生产和生活带来较大的安全隐患。
因此，正确的锁模光纤激光器操作及保养规程显得尤为重要。
1. 操作规程1.1 开机前1.打开激光器使用手册，仔细阅读操作安全注意事项，了解激光器原理、结构、性能和使用方法。
2.检查激光器前后方向是否有其它物品、杂质等，保持安全距离。
3.当激光器存放时间较长时，应检查激光器工作状况。
1.2 开机操作1.先开启光纤连接、光路连接，最后才启动电源。
2.确认激光器的定位是否准确。
3.打开水冷机，确保激光器有正常的冷却系统。
4.启动激光工作软件，检查控制界面参数是否正常。
如参数不正常应及时解决。
5.预热10-15分钟（根据不同型号而定），检查光路是否正常，然后才可以进行调试或加工。
1.3 关机操作1.关闭制冷系统。
2.关闭激光器电源，断开电源线。
3.关闭操作软件，关闭电脑。
4.断开光纤连接、光路连接。
1.4 安全注意事项1.激光器开机前必须确认工作环境无易燃易爆等危险品。
2.避免激光束直接照射眼睛。
3.避免长时间观察激光束，以防损坏眼睛。
4.在激光机工作时，必须戴激光防护墨镜。
5.在进行激光光路、机械调试和维修时，必须断开电源并防止误工。
2. 保养规程2.1 工作环境1.激光器必须工作在洁净、干燥的场地。
2.环境中的湿气、灰尘等会对激光器产生不良影响，要保持干燥，清洁。
2.2 系统清洁1.在清洁器具或零配件之前，必须先断开激光器电源。
2.光路镜片应该定期清洗，以维持光路完整和充足输出功率。
清洗镜片时应该先去除灰尘，然后用棉花球和无水酒精轻轻擦拭擦拭。
3.光纤输送的镜片也应常常进行定期清洁。
使用纯净的棉花球沾取无水酒精进行擦拭。
4.定期清洗冷却系统中的水道，并在每年夏季进行水质的排放和消毒。
2.3 日常保养1.定期清理激光器工作场地及周边环境，以保持干燥、无尘、无异味。
9字腔光纤锁模激光器原理__概述说明以及解释
9字腔光纤锁模激光器原理概述说明以及解释1. 引言1.1 概述本文介绍的是9字腔光纤锁模激光器的原理、工作方式以及其在实验验证与优化方面的应用。
光纤锁模激光器已经成为现代激光技术领域中一个重要的研究课题，具有广泛的应用前景。
其中，9字腔结构是一种常见且有效的布局形式，在锁模激光器研究中被广泛采用。
1.2 文章结构本文将按照以下顺序来展开对9字腔光纤锁模激光器原理的解释和说明：首先，我们将简要介绍光纤锁模激光器基本原理，并详细探讨9字腔结构的特点和组成部分。
接下来，我们将阐述该类型激光器在不同领域中的应用情况。
然后，我们将深入解释该设备的工作原理，包括关键过程如光传输与放大机制、共振腔的特性与工作方式以及锁模效应及其影响因素。
接着，我们将介绍相关实验验证方法和优化措施，并详细阐述实验步骤、设置参数以及结果与分析。
最后，我们将总结主要研究成果，并对未来发展提出展望。
1.3 目的本文的目的是提供读者关于9字腔光纤锁模激光器原理的全面了解。
通过深入探讨其工作机制和特性，我们希望能够为研究人员提供一个清晰、准确的参考，促进对此领域的研究和应用进一步发展。
同时，我们也希望通过实验验证与优化方法的介绍，为相关科研工作者提供有益的指导，从而推动该技术在实际应用中的优化与改进。
2. 9字腔光纤锁模激光器原理:2.1 光纤锁模激光器基本原理:光纤锁模激光器是一种基于光纤放大的激光器，通过在共振腔中引入特定形状的光路径，实现对输出激光的频率和相位进行稳定控制。
该激光器主要由泵浦源、活性介质和反射镜组成。
2.2 9字腔结构介绍：9字腔是一种常用的光纤锁模激光器结构，它由两个反射镜和一个含有掺铒光纤的双环结构组成。
其中一个反射镜是高反射镜，另一个则是半透镜。
这个结构能够提供高品质因子和较窄的线宽。
2.3 锁模激光器的应用领域：锁模激光器具有频率稳定性好、输出功率高、调制带宽宽等优点，被广泛应用于通信、测量、医疗以及科学研究等领域。
锁模激光器实验报告
锁模激光器实验报告1.引言1.1 概述概述部分的内容可以包括以下几个方面：1. 锁模激光器的定义和基本原理：介绍锁模激光器是一种利用谐振腔中的光学滤波特性来维持单纵模输出的激光器。
通过谐振腔中的光学滤波效应，锁模激光器可以抑制其他模式的干扰，使输出光束呈现出高纵模纯度和窄光谱宽度的特性。
2. 锁模激光器的特点和应用：说明锁模激光器具有较高的光谱纯度、较窄的光谱宽度、较高的相干性和光束质量等特点。
由于其优秀的性能，锁模激光器在光通信、光谱分析、光学测量、光纤传感等领域有着广泛的应用。
3. 实验背景和研究意义：介绍进行锁模激光器实验的背景和动机。
锁模激光器作为一种重要的光学器件，对于理解光学滤波原理、探索光学谐振腔性质以及应用于光学系统中具有重要的理论和实验意义。
4. 本实验报告的结构和内容安排：简要说明本实验报告的结构和内容安排，使读者对整篇文章有个整体的了解。
本实验报告包括引言部分、正文部分和结论部分，其中引言部分介绍了锁模激光器的概述和目的，正文部分主要包括锁模激光器原理和实验过程，结论部分对实验结果进行分析和总结。
以上是概述部分的内容，根据具体的实验内容和要求，可以适当增加和调整部分内容。
1.2 文章结构文章结构部分的内容应该是对整篇文章的组织和内容进行简要介绍，以让读者对文章有个整体的了解。
可以按照以下方式编写：在本实验报告中，我们将会详细介绍锁模激光器的原理和实验过程。
文章主要分为三个部分：引言、正文和结论。
引言部分主要包括三个方面的内容。
首先是对锁模激光器的概述，介绍了锁模激光器的基本特点和应用领域。
接着是文章的结构安排，即对本篇实验报告的整体框架进行介绍。
最后是对本次实验的目的进行说明，明确实验的目标和意义。
正文部分是本篇实验报告的核心内容，包括锁模激光器的原理和实验过程两个方面。
在锁模激光器原理部分，我们将详细介绍锁模激光器的工作原理、基本结构以及关键技术。
在锁模激光器实验过程部分，我们将详细描述实验所采用的具体步骤、实验条件和实验装置，并对实验进行了详细的记录和数据分析。
半导体锁模激光器存在的问题
半导体锁模激光器存在的问题
半导体锁模激光器存在以下问题：
1. 温度敏感性：半导体锁模激光器对温度变化非常敏感，温度变化会引起谐振腔长度的变化，从而影响锁模特性和输出功率稳定性。
2. 自脉冲现象：半导体锁模激光器可能会发生自脉冲现象，即在一定工作条件下，激光器会自发地产生连续的脉冲信号，影响其工作稳定性和应用。
3. 模式竞争：由于半导体锁模激光器的多模性质，不同模式之间会产生竞争，导致输出光谱不稳定和光功率非均匀分布。
4. 脱锁和频率跳变：在某些工作条件下，半导体锁模激光器可能会脱离锁模状态，导致输出频率的突然变化或跳变，影响激光器的稳定性和应用。
5. 输出功率不稳定：半导体锁模激光器的输出功率会受到多种因素的影响，如电流波动、温度变化等，导致输出功率的不稳定性。
这些问题限制了半导体锁模激光器在一些应用领域的使用，并需要进一步的研究和改进来提高其性能和稳定性。
激光器锁模的工作原理
激光器锁模的工作原理
激光器锁模是指在激光器中通过一定的控制方法，使其输出激光波长单一、线宽窄、光能稳定的特殊工作状态。
因此，激光器锁模是一种对于一般激光器性能更高的技术。
激光器的发射是通过激发激光材料中的电子使之跃迁而形成，其发射波长相对单一，但线宽相对较宽，正常情况下，一个激光器的输出往往具有多个模式，这些模式的波长并不相同，同时线宽也存在差异。
如果将这些模式输出，将会影响到激光器的使用效果与信号传输质量。
因此，锁模技术可以使激光器的性能得到提升。
激光器锁模的实现需要通过某种方法使激光器只输出一个特定波长的光，也就是只输出一个模式，即所谓“锁定模式”。
一般来说，这种锁模是基于共振腔模式的锁模技术实现的。
共振腔模式锁模通过在激光器的两端加上反射器形成一个共振腔，将激光器中的多个谐振模式限制在共振腔内并强迫它们保持同一相位，在一定条件下可以使一个谐振模式成为优先输出的模式，从而实现锁模。
同时，激光器工作的稳定性也是锁模技术的关键问题之一，因为在工作过程中激光波长的波动会导致模式的切换，甚至出现模式竞争。
要稳定输出模式，需要通过对激光器中的温度、抽运泵浦功率、电流等参数的精确控制实现。
基于锁模光纤激光器的光学频率梳
基于锁模光纤激光器的光学频率梳光学频率梳的研究为光纤通信技术的发展提供了重要技术支持，使得高速内容传输成为可能。
它使光纤通信中的信号清晰，消除了多种失真的可能性，并且可以改善光纤通信的效率。
为此，锁模光纤激光器（SLF）受到了技术界的广泛关注，它是一种高精度的光源，可以用来构建光学频率梳。
锁模激光器操作原理是将一个空白光源（一个晶体激光）调到它的腔偏振模式，从而实现与外部实体的锁模。
这样做的最终目的是实现一种高精准度的光调制器，它可以解决无线电通信中的相关问题，如窄带信号损耗、频带坡度等。
由于SLF激光器的性能优越，可以有效地降低传输系统中的失真，并确保信号传输的质量更高。
SLF激光器能够提供所需的精度和稳定性，因此用于建立光学频率梳。
光学频率梳是一种用于测量和分析光信号振幅和相位的设备。
它可以通过对光谱的分析来测量信号的频率，从而鉴别和分类信号。
除了用于光纤通信之外，它还可以用在数据传输、多媒体技术、电子存储器、光学传感器、光谱成像等领域。
在基于SLF激光器的光学频率梳系统中，SLF实现了光纤网络中信号段的测量。
与其它技术相比，SLF激光器能够更好地实现频率梳的调制，因为它可以提供更快的回应时间，更小的内部紊乱，更高的响应比，更高的空间分辨率和更稳定的持续时间。
在传输数据中，SLF激光器可以提供更精准的信号分析，从而能够有效控制系统的频率特性，降低失真，提高信号检测的精度。
此外，SLF激光器可以有效抑制频带外的噪声，可以使信号在更大的数据传输范围内更加清晰。
此外，SLF激光器还可以处理多载波信号，支持较高的带宽，提高数据传输的效率。
通过SLF激光器的应用，其能够显著提高信号的质量和稳定性，有效改善数据传输的性能。
总之，基于SLF激光器的光学频率梳作为一种光学测量手段，在光纤网络中具有重要的作用。
SLF激光器既可以改善光学传输性能，也可以有效抑制噪声，为网络提供高品质的信号传输，提高传输效率。
随着SLF激光器技术的发展，光学频率梳也将进一步发展，有助于提高光纤通信技术水平，推动光纤通信技术的进一步发展。
激光锁模器件结构
激光锁模器件结构
激光锁模器件是一种用于稳定激光输出频率的装置，具有广泛的应用领域，包括激光雷达、光通信、光谱分析等。
其结构设计对于激光器的性能和稳定性起着至关重要的作用。
激光锁模器件一般包括激光器、锁模腔和控制电路等部分。
激光器是产生激光的核心部件，其输出频率的稳定性直接影响到整个系统的性能。
锁模腔则是用来锁定激光器输出频率的装置，通过在腔内引入适当的调制信号，使得激光器的频率在一个特定范围内波动，从而实现频率的锁定。
控制电路则负责监测和调节激光器的输出频率，保证其稳定性。
在激光锁模器件的设计中，需要考虑多个因素来保证其性能。
首先是锁模腔的设计，需要根据激光器的输出特性和应用需求来选择合适的腔体结构和调制方式。
其次是控制电路的设计，需要具备高精度的频率监测和调节能力，以保证激光器输出频率的稳定性。
此外，激光器的选择和匹配也是至关重要的，需要考虑其波长、功率等参数，以确保整个系统的性能。
在实际应用中，激光锁模器件的稳定性和性能往往是一个复杂的系统工程问题。
需要综合考虑光学、电子、控制等多个领域的知识，进行系统优化设计。
同时，对于不同的应用场景，也需要针对性地调整器件的结构和参数，以满足具体需求。
总的来说，激光锁模器件是一种关键的光学器件，对于激光技术的发展和应用具有重要意义。
通过合理的结构设计和优化调节，可以实现激光器输出频率的高度稳定，为各种应用提供可靠的光源。
随着激光技术的不断发展，激光锁模器件的设计和应用也将得到进一步的完善和拓展。
锁模光纤激光器讲义
Байду номын сангаас
主动锁模光纤激光器
主动锁模光纤激光器的典型结构示意图
谐波锁模
主动锁模光纤激光器
输出脉冲的波形
输出脉冲的光谱
被动锁模技术（染料锁模）
利用非线性元件对光强的依赖性，来产生光脉冲的锁模方式。
E(t)的振幅极大值A(t)max=(2n+1)E0，这说明在振幅出现极值的时
刻各振荡纵模的振幅同时到达极大值。（峰值功率）Pm=N2P0 锁模后所得脉冲的宽度为Δt=[(2n+1) q]-1=1/，式中：q为
器件的纵模间隔； 为器件的振荡线宽。所以激光的带宽越宽，
则所获得的脉冲宽度越窄。（脉冲宽度）
若共有（2n+1）个纵模，则激光的电场强度可表示为:
总的光强为:
由于各纵模之间相位彼此相互独立并呈无规则变化，所以各纵 模之间相干项在时间平均下为零，平均输出光强是纵模之和，不会 出现相干加强或相干减弱时域脉冲波输出，而是呈现出存在幅度和 相位噪声的连续光输出。
锁模激光器输出特性
若使 ，即使相邻纵模间的位相差均保持为某一常 数a（通常称此为相位锁定或锁模），则第q个纵模可以表示为：
激光 输出镜 激光介质 染料盒 全反镜
1、线性放大：泵浦刚开始，工作物质对产生的诸多光脉冲进行线 性放大。 2、非线性吸收：染料被漂白，强脉冲被迅速放大，弱脉冲被吸收。 3、非线性放大：工作物质对留下的强脉冲进行非线性放大，使脉 宽被压缩。
被动锁模技术（染料锁模）
P t 线性 放大 P 非线性 吸收 t P t
锁 模 方 式
主动锁模 通过外界信号周期性调制激光器谐振腔参量
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东北石油大学课程设计2013年3 月8 日东北石油大学课程设计任务书课程光电子技术基础课程设计题目锁模激光器的设计专业电子科学与技术姓名学号04主要内容、基本要求、主要参考资料等1、主要内容：设计一锁模激光器，说明所设计的锁模激光器的基本原理、给出所设计的锁模激光器的结构、所使用的材料。
2、基本要求：说明该锁模激光器的性能参数，撰写报告。
3、主要参考资料：[1]江涛,激光与光电子学进展,北京,电子工业出版社,2000年(8) 40-43[2]贾正根,半导体报,北京,电子工业出版社,2000年6月第37卷(3)45-47[3]周炳琨等,激光原理,第5版,北京,国防工业出版社,2004年8月[4]马养武等,光电子学,第2版,杭州,浙江大学出版社,2003年3月完成期限2013.3.4 ~2013.3.8指导教师专业负责人2013年3 月4 日目录第1章概述 (4)第2章锁模激光器的原理 (2)2.1 锁模的基本原理 (4)2.1.1锁模脉冲的特征 (4)第3章锁模方式 (8)3.1 主动锁模 (8)3.1.1损耗内调制锁模 (8)3.1.2相位内调制锁模 (9)3.1.3主动锁模激光器的结构 (9)3.2 被动锁模 (10)第4章锁模光纤激光器设计 (13)4.1 锁模光纤激光器基本结构 (13)4.2 锁模光纤激光器设计 (13)结论 (11)参考文献 (12)第1章概述锁模就是将多纵模激光器中各纵模的初相位关系固定,形成等时间间隔的光脉冲序列。
使各纵模在时间上同步，频率间隔也保持一定，则激光器将输出脉宽极窄、峰值功率很高的超短脉冲。
实现锁模的方法有很多种，但一般可以分成两大类：即主动锁模和被动锁模。
主动锁模指的是通过由外部向激光器提供调制信号的途径来周期性地改变激光器的增益或损耗从而达到锁模目的；而被动锁模则是利用材料的非线性吸收或非线性相变的特性来产生激光超短脉冲。
目前,最为广泛使用的一种产生飞秒激光脉冲的克尔透镜锁模（Kerr Lens mode locking)技术是一种独特的被动锁模方法。
科尔透镜锁模实际上是利用了材料的折射率随光强变化的特性使得激光器运转中的尖峰脉冲得到的增益高出连续的背景激光增益，从而最终实现短脉冲输出。
一台激光器实现锁模运转后，在通常情况下，只有一个激光脉冲在腔内来回传输，该脉冲每到达激光器的输出镜时，就有一部分光通过输出镜耦和到腔外。
因此，锁模激光器的输出是一个等间隔的激光脉冲序列。
相邻脉冲间的时间间隔等于光脉冲在激光腔内的往返时间，即所谓腔周期。
一台锁模激光器所产生的激光脉冲的宽度是否短到飞秒量级主要取决于腔内色散特性、非线性特性及两者间的相互平衡关系。
而最终的极限脉宽则受限于增益介质的光谱范围。
衡量一台飞秒激光器的重要技术指标为：脉冲宽度、平均功率和脉冲重复频率。
此外，还有谱宽与脉宽积，脉冲的中心波长，输出光斑大小，偏振方向等。
脉冲重复频率实际上告诉我们了激光脉冲序列中两相邻脉冲间的间隔。
由平均功率和脉冲重复频率可求出单脉冲能量，由单脉冲能量和脉冲宽度可求出脉冲的峰值功率。
第2章 锁模激光器的原理2.1多模激光器的输出特性为了更好地理解锁模的原理，先讨论未经锁摸的多纵模自由运转激光器的输出特性。
腔长为L 的激光器，其纵模的频率间隔为 LC v v v q q q 21=-=∆+ （1） 自由运转激光器的输出一般包含若干个超过阀值的纵模，这些模的振幅及相位都不固定，激光输出随时间的变化是它们无规则叠加的结果，是一种时间平均 的统计值。
假设在激光工作物质的净增益线宽内包含有2N+1个纵模，那么激光器输出的光波电场是N 个纵模电场的和，即E(t)=)cos(q q N N q q t w E φ+∑-= （2）式中，q ＝0，± 1，± 2，…，± N 是激光器内(2N +1)个振荡模中第q 个纵模的序数； q E 是纵模序数为q 的场强; q w 及q φ是纵模序数为q 的模的角频率及相位。
2.2锁模脉冲的特征先看三个不同频率光波的叠加：)2cos(01i i v E E ϕπ+= （3） 其中i=1,2,3设三个振动频率分别为1v 、2v 、3v 的三个光波沿同一方向传播且有关系式：3v =31v ，2v =21v ,E 1=E 2=E 3=E 0若相位未锁定，则此三个不同频率的光波的初位相ϕ1 、ϕ2 、ϕ3 彼此无关。
由于破坏性的干涉叠加，所形成的光波并没有一个地方有很突出的加强。
输出的光强只在平均光强2/320E 基础上有一个小的起伏扰动。
但若设法使ϕ1 = ϕ2 = ϕ3 =0时，有)2cos(101t v E E π=)4cos(102t v E E π=)6cos(103t v E E π=当 t=0 时,013E E =,2029E E =; 131v t =时, 2)32cos(001E E E -==π 2)34cos(002E E E -==π 003)2cos(E E E ==π三波叠加的结果是：E=E 1+E 2+E 3 = 0;同理可得132v t =时，E=0；11v t =时，03E E =……这样就会出现一系列周期性的脉冲。
当各光波振幅同时达到最大值处时，由于“建设性”的干涉作用，就周期性地出现了极大值（2029E E I ==）。
当然, 对于谐振腔内存在多个纵模的情况，同样有类似的结果。
如果采用适当的措施使这些各自独立的纵模在时间上同步，即把它们的相位相互联系起来，使之有一确定的关系(ϕq+1 - ϕq =常数)，那么就会出现一种与上述情况有质的区别而有趣的现象；激光器输出的将是脉宽极窄、峰值功率很高的光脉冲，这就是说，该激光器各模的相位己按照=-+q q ϕϕ1常数的关系被锁定，这种激光器叫做锁模激光器，相应的技术称为“锁模技术”。
要获得窄脉宽、高峰值功率的光脉冲，只有采用锁模的方法，就是使各纵模相邻频率间隔相等并固定为LC v q 2=∆，并且相邻位相差为常量。
这一点在单横模的激光器中是能够实现的。
下面分析激光输出与相位锁定的关系，为运算方便，设多模激光器的所有振荡模均具有相等的振幅E 0，超过阈值的纵模共有2N +1个，处在介质增益曲线中心的模，其角频率为0w ，初相位为0，其模序数q =0，即以中心模作为参考，各相邻模的相位差为α，模频率间隔为w ∆，假定第q 个振荡模])[()cos()(000αϕq t w q w E t w E t E q q q +∆+=+= （4） 式中，q 为腔内振荡纵模的序数。
激光器输出总光场是2N +1个纵模相干的结果：t w t A t E 0cos )()(= （5）式中2sin 2))(12(sin )(0αα+∆+∆+=wt wt N E t A （a ） 2N+1个模式经过锁定以后，总的光波场变为频率为0w 的单色调幅波，振幅A(t)－即总光波场受到振幅调制。
(b) 光波电场调幅波按傅立叶分析是由2N+1个纵模频率组成，因此光波的脉冲包括2N+1个纵模的光波。
光场变为频率为0w 的调幅波。
振幅)(t A 是随时间变化的周期函数，光强)()(2t A t I ∝，也是时间的函数,光强受到调制。
按傅里叶分析，总光场由2N +1个纵模频率组成，因此激光输出脉冲是包括2N +1个纵模的光波。
图1给出了9（N=4)个振荡模的输出光强曲线。
图1 9个振荡模的输出光强由上面分析可知，只要知道振幅A (t )的变化情况，即可了解输出激光的持性。
为讨论方便，假定α= 0，则2sin 2)12(sin )(0wt wt N E t A ∆∆+= （6） 上式分子、分母均为周期函数，因此A (t )也是周期函数。
只要得到它的周期、零点，即可以得到A (t )的变化规律。
可求出A (t ) 的周期为c L 2； 因为L c v w ππ=∆=∆2 ,所以，cL T 2=，在一个周期内2N 个零值点及2N +1个极值点。
在t =0和cL t 2=时，A (t )取得极大值，因A (t )分子、分母同时为零，利用罗彼塔法则可求得此时振幅0)12(E N +。
在cL t =时，A (t )取得极小值±E 0，当N 为偶数时，A (t )=E 0，N 为奇数时，A (t )=-E 0。
除了t =0，cL 及c L 2点之外，A (t )具有2N -1次极大值。
由于光强正比于A2(t)，所以在t=0和c L t 2=时的极大值，称为主脉冲。
在两个相邻主脉冲之间，共有2N 个零点，并有2N-1个次极大值，称为次脉冲。
所以锁模振荡也可以理解为只有一个光脉冲在腔内来回传播。
通过分析可知以下性质：(1)激光器的输出是间隔为c L 2=τ的规则脉冲序列。
(2)每个脉冲的宽度qv N ∆-+=∆1121τ可见增益线宽愈宽，愈可能得到窄的锁模脉宽。
（ t=t 0=0时，A(t)有极大值，而分子π=∆+2121t w N ）（时，A(t)=0,令01t t t -=∆并近似为半峰值宽，则有…）(3)输出脉冲的峰值功率正比于220)12(+N E ，因此，由于锁模，峰值功率增大了2N +1倍。
(4)多模q w q w ∆+0激光器相位锁定的结果，实现了=-+q q ϕϕ1常数，导致输出一个峰值功率高，脉冲宽度窄的序列冲。
因此多纵模激光器锁模后，各振荡模发生功率耦合而不再独立。
每个模的功率应看成是所有振荡模提供的。
第3章锁模光纤激光器设计3.1 锁模光纤激光器基本结构锁模光纤激光器主要由泵浦源、光学耦合系统、增益掺杂光纤、锁模调制器件和光学准直系统组成，其基本结构如图6所示。
图2 锁模光纤激光器基本结构图锁模光纤激光器在结构上与连续波光纤激光器基本相同，所不同之处在于谐振腔内加入的是锁模调制器件，而非连续波激光器中的选模器件，通过锁模器件将谐振腔内所有的振荡纵模利用起来，从而形成稳定的超短脉冲输出。
泵浦源主要是为掺杂光纤提供泵浦能量，当泵浦光通过光纤中的稀土离子时，稀土离子吸收泵浦光，使粒子从低能级跃升到高能级，从而实现粒子数反转。
泵浦源在很大程度上决定了锁模光纤激光器的性能，泵浦源工作稳定、可靠、寿命长，则所获得的锁模脉冲质量和可靠性就高。
目前用于锁模光纤激光器的泵浦源主要是半导体激光器（LD），由于 LD 具有体积小、寿命长、功耗小、耦合效率高等优点，因此被广泛采用，常用的 LD 泵浦波长有 820nm，920nm，980nm 和1480nm 等。
3.2 锁模光纤激光器设计锁模调制器件是锁模光纤激光器中最为关键的部件。
锁模脉冲的形成主要是通过锁模调制器件来促使谐振腔内各纵模间满足固定的相位关系实现的。
因此其调制特性对锁模脉冲的宽度、幅度以及脉冲形状等都有重要的影响。
