雅马哈16路调音台图解
雅马哈调音台MA16_4 12-4zh
4
MG16/4, MG12/4
前言
使用调待机 ) 位置。
只能使用附带在本调音台的 PA-20 电源适配器。使 用其他适配器可能会导致设备损坏、过热或火灾。
(2) 请将 电源 适配器 连接 到调音 台背面 的 AC ADAPTO R IN 连 接插口 (1) 中，然 后顺 时针拧 紧固 定环 (2) 将 连接 固定 。
As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured makings identifying the terminals in your plug proceed as follows: The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK. The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED. Making sure that neither core is connected to the earth terminal of the three pin plug.
MIXING CONSOLE
用户手册
MG16/4
MG12/4
发挥调音台的最佳性能 第 6 ～ 17 页
C
注意事项
－安全操作须知－
警告
雅马哈调音台使用说明
雅马哈调音台使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
雅马哈MG166CX调音台操作
雅马哈MG166CX调音台操作1.在调音台右侧四路的按钮及其作用。
2.另外EFFECT RTN上面的16个效果怎么使用啊？意思是怎么应用。
3.最后以第一路为例：GAIN里旋钮的数值从+15--34是怎么回事？怎么从正到负？还有就是下面按钮的数值的+-是什么意思。
还有红色旋钮的1/3和2/4是什么意思？回答明确有追加分数啊~谢谢大家了！1.按钮作用如下：1）PHANTOM幻像供电开关，使用电容话筒时必须开，给电容话筒供电的2）STEREO/GROUP输出监听来源选择，就是监听耳机和监听音箱里听哪个声音，跳上来听红推子（主输出）的声，按下去听灰推子（编组）（听哪个灰推子由下面的1-2/3-4选择）。
值得注意的是，如果前面输入推子的PFL有按下的，那监听的将是该路声音，而听不到编组或主输出的声音。
3）1-2/3-4见上条4）TO STERO/TO MONITOR，选择2TR in的信号被发往哪里，上来发到主输出（红推子）下去则直接发到输出。
（2TR IN是上面的一对输入接口）5）两个红色的ST钮：按下去则该编组的信号将被发送到主输出2.自己听，没有一定的规则，听着舒服就行。
3.可能照片上不清楚，但是雅马哈的台子的增益（GAIN）肯定是往左旋小，往右旋大。
下面的按钮是低切，就是切除该路输入信号中频率为80Hz以下的部分，标识是一个类似根号的符号下面写数字80，不是正负号。
红色旋钮是声像旋钮，就是让声音偏左声道或右声道。
类似的，1和2是一对立体声，3和4也是一对，因此声像旋钮也肩负让声音偏1/3或偏2/4的作用。
手机怎么连接调音台雅马哈MG166cx答：一白一红的四组中的一组。
雅马哈调音台
YAMAHA雅马哈调音台 MG166CX-USB：MG166CX系列调音台适用于中小型多功能厅、会议厅、学校、机关礼堂、酒店、迪斯科、公共广播、固定安装、录音室等场所。
MG166CX-USB、MG166CX主要功能和特点：1、16个输入通道，10个话筒输入，4组立体声线路输入2、1-8通道设三段式中段扫频均衡，9/10-15/16通道设三段式均衡器3、6组母线(立体声+4编组)，三个辅助发送，一个立体声回送4、前6个话筒通道内置压缩器，所有通道均有高通滤波器，5、高精度三色精确电平柱，准确显示输出电平6、优质+48V幻象供电7、内置DSP数字效果器；机身耐用轻巧，可上机架安装。
8、（USB接口可连接电脑与捆绑的CUBASE AI4软件协同工作，为您的现场录音提供有力的支持。
）9、60MM行程高分析度推子10、外置式静噪电源器,使用方便灵活↓技术参数谐波失真：+14db 20Hz - 20KHz 低于0.1%（THD+N）(输入增益最小时)频率响应：20Hz - 20KHz +1dB /-3dB (标称输出电平@ 1KHz)通道串音：-70dB通道低切：单声道/立体声高 80Hz 12dB参量均衡：低频 100Hz ±15dB ；中频 2.5KHz ±15dB；高频 10KHz ±15dB输入阻抗：话筒输入3KΩ/50-600Ω话筒；线路输入10KΩ/600Ω线路；输出阻抗：立体声输出 75Ω/600Ω线路；录音输出 600Ω/10KΩ线路；监听输出150Ω/10KΩ线路；耳机输出 100Ω/40Ω耳机；消耗功率：35 W电源参数：100V，120V，220V，230V， 240V 50Hz/60Hz PA-30 AC 转换器 (AC35VCT 1.4A) 电缆长3.6米尺寸规格：478mm x 105mm x 496mm （宽 x 高 x 厚）。
雅马哈MG166C使用说明书
功能输入通道 (16)MG专业音频调音台具有多达16个（MG166CX-USB/MG166C-USB: 10个）话筒/线路输入或多达四个立体声输入，可以同时连接各种装置：话筒、线路电平装置、立体声合成器等等。
压缩 (9)压缩可增大总体电平，同时不会因压缩话筒和吉他信号的过多峰值造成失真。
附带的Cubase AI 4 DAW 软件 (10)通过USB缆线将MG调音台连接到计算机，MG调音台混音的音频数据就可以录制到Cubase AI 4。
高品质数字效果（MG166CX-USB）..................................... 第19、23页MG166CX-USB具有内置的数字效果，可以独立提供范围广泛的声响效果。
注意事项请在操作使用前，首先仔细阅读下述内容* 请将本说明书存放在安全的地方，以便将来随时参阅。
警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡，请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况：只能使用本设备所规定的额定电压。
所要求的电压被印在本设备的铭牌上。
只能使用提供的AC 电源适配器（PA-30 或YAMAHA 推荐的相应产品）。
请勿将电源线放在热源如加热器或散热器附近，不要过分弯折或损伤电源线，不要在其上加压重物，不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。
请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。
本设备不含任何用户可自行修理的零件。
若出现异常，请立即停止使用，并请有资格的YAMAHA 维修人员进行检修。
请勿让本设备淋雨或在水附近及潮湿环境中使用，或将盛有液体的容器放在其上，否则可能会导致液体溅入任何开口。
切勿用湿手插拔电源线插头。
若电源线出现磨损或损坏，使用设备过程中声音突然中断或因此而发出异常气味或冒烟，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的YAMAHA 维修人员对设备进行检修。

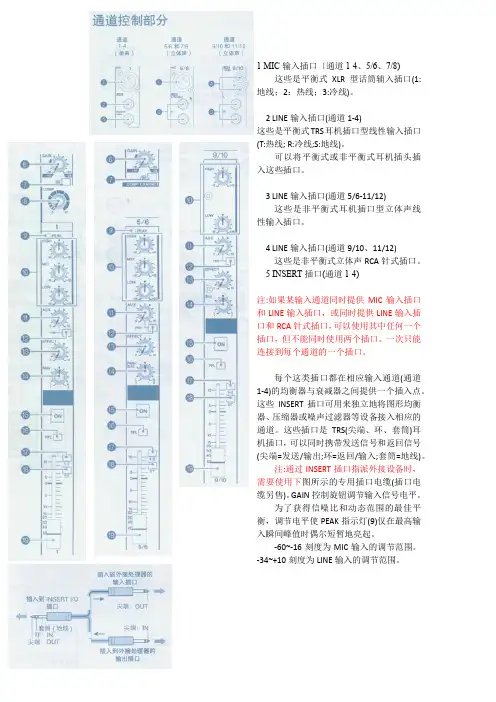

雅马哈调音台使用说明
1 MIC 输入插口〔通道1-4、5/6、7/8)
这些是平衡式XLR 型话筒辅入插口(1:地线；2：热线；3:冷线)。
2 LINE 输入插口(通道1-4)
这些是平衡式TRS 耳机插口型线性输入插口(T:热线; R:冷线;S:地线)。
可以将平衡式或非平衡式耳机插头插入这些插口。
3 LINE 输入插口(通道5/6-11/12)
这些是非平衡式耳机插口型立体声线性输入插口。
4 LINE 输入插口(通道9/10、11/12)
这些是非平衡式立体声RCA 针式插口。
5 INSERT 插口(通道1-4)
注:如果某输入通道同时提供MIC 输入插口和LINE 输入插口，或同时提供LINE 输入插口和RCA 针式插口，可以使用其中任何一个插口，但不能同时使用两个插口。
一次只能连接到每个通道的一个插口。
每个这类插口都在相应输入通道(通道 1-4)的均衡器与衰减器之间提供一个插入点。
这些INSERT 插口可用来独立地将图形均衡器、压缩器或噪声过滤器等设备接入相应的通道。
这些插口是TRS(尖端、环、套筒)耳机插口，可以同时携带发送信号和返回信号(尖端=发送/输出;环=返回/输入;套筒=地线)。
注:通过INSERT 插口指派外接设备时，需要使用下图所示的专用插口电缆(插口电缆另售)。
GAIN 控制旋钮调节输入信号电平。
为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK 指示灯(9)仅在最高输入瞬间峰值时偶尔短暂地亮起。
-60~-16刻度为MIC 输入的调节范围。
-34~+10刻度为LINE 输入的调节范围。
雅马哈（YAMAHA）01V96I16路数字录音调音台
雅马哈（YAMAHA）01V96I16路数字录音调音台•商品名称：雅马哈 01V96•品牌：雅马哈•功能用途： USB调音台带效果调音台录音调音台•兼容系统： xp Vista win7 win8 win10•输入接口：麦克风输入线性输入 MIDI输入光纤输入 SPDIF输入•路数： 12路以上•输出接口：耳机输出线性输出 MIDI输出光纤输出 SPDIF输出•类型：数字调音台· 混合渠道：32单声道 + 4立体声· GROUP：8· AUX：8· MAIN：立体· 麦克风输入：12· 48V幻象开关：有· 电力需求：AC100V 120V 220-240V 50/60 Hz· 功耗：90W· 尺寸：436 * 148 * 548 mm· 重量：14Kg抓住并记录美妙的时刻还在为多轨录音制作寻找合适的PC端音频接口？全新的01V96i 现在可以帮您抓住现场及录音棚中的美好时刻。
自从1998年初次发布以来，01V系列数字调音台就被广泛应用于录音制作、现场扩声以及工程安装等各个领域。
01V96i在原有成功机型的基础上进一步满足了用户日益增加的需求，从而推动了音频领域的又一次革新。
现在，01V96i新增了USB2.0传输方式的16 in/16 out 96kHz高品质多轨录音及播放功能；附赠较新版本的Steinberg's Cubase AI录音制作软件；升级搭载雅马哈全套VCM效果器；更新了专业录音级高品质话放，下一代的01V96i将满足您混音及录音的全方位需求，帮助您全面提升混音扩声及录音能力。
01V96I 数字录音调音台：· 仅需一根USB数据线，即可完成96kHz多轨现场录音工作· 每一幅杰作，都始于一张空白画布，您的不也应如此？· 全套雅马哈VCM效果器以及高解析度REV-X混响效果器· 强大的混音能力，多功能、可扩展· 数字化的优势· 多功能多场合，优化的现场扩声特点· 01V96i EDITOR（01V96i编辑器）· Cubase AI - 美好的录音制作解决方案仅需一根USB数据线，即可完成96kHz多轨现场录音工作在现场演出环境中，实时多轨录音的需求日益增加，01V96i正是为了满足此类需求应运而生。
调音台图解和使用说明(调音台实用教程)
调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用 Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
雅马哈16路调音台操作方法
雅马哈16路调音台操作方法1.开机和连接设备：-将调音台连接到电源，并按下电源开关进行开机。
-将音频设备（如麦克风、音响等）通过XLR电缆连接到调音台的相应输入接口。
2.信号调节和混音：-音量控制：每个输入通道都有一个音量旋钮，用于调节对应通道的音量大小。
-音调调节：每个输入通道还配有一个音调旋钮，用于调节对应通道的音调。
-EQ调节：每个输入通道都有一个三段式EQ控制器，用于调整低音、中音和高音频率的增益。
-内置效果：调音台上还配有多个内置效果（如混响、合唱等），通过效果旋钮可以选择和调节不同效果。
-混音：通过主混音台和辅助混音台，可以混合不同通道的音频信号，并通过主音量旋钮控制混音输出的整体音量。
3.监听和输出控制：-监听控制：调音台上配有独立的耳机和监视音箱输出，用于实时监听和调整音频信号。
-主输出控制：用于调节主输出接口的音量大小。
-辅助输出控制：调音台上还配有多个辅助输出接口，可通过相应的辅助音量旋钮分别调节其音量。
4.音频效果和设备设置：-音频效果设置：通过菜单按钮和旋钮，可以选择和调节各种音频效果的参数，如延迟、反馈等。
-输入信号设置：调音台上每个通道都有独立的输入选择开关，用于选择输入信号源。
-输出信号设置：通过选择输出接口和控制参数，可以调整输出信号的格式和效果。
5.保存和加载设置：-设置保存：可以通过设置保存功能将当前调音台的各项参数和设置保存到内部存储器中。
-设置加载：通过加载已保存的设置，可以快速恢复调音台到先前的设置状态。
以上是雅马哈16路调音台的基本操作方法。
随着使用的不同，还可以深入学习和掌握更多高级功能和技巧，如降噪、自动增益控制等。
祝你能够充分发挥雅马哈16路调音台的优势，完成出色的音频混音工作！。
雅马哈调音台使用说明
雅马哈调音台使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
雅马哈16路调音台图解精编版
16路雅马哈调音台的视频操作方法图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。
这些我们称他为卡农插孔。
他的作用是接话筒的平衡插口。
对应下来标有LINE的插口我们称为直插。
他的作用也是接话筒。
他还有其他的作用就是连接一些周边设备。
比如效果器等等。
第三排标有INSERT这些插口也是直插口。
我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。
第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。
他的作用是控制他所对应的那一路的主音量。
第五排√80按键的意思是低音切除。
按下此键，这一路80HZ一下的频率全部切除。
一般这个按键是用于人声的话筒。
作用是保证人声话筒的干净。
第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。
这个旋钮的功能是压限。
作用是保护设备。
一般情况下都是保持他在0db。
也就是上图所标的这个位置。
第七排标有PEAK的灯是信号过载灯。
当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。
也就是说这个灯不能亮。
第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。
第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。
他的频率从250 HZ到5kHZ。
第十排的蓝色旋钮是控制这一路中音的旋钮。
也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。
将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。
第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。
第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。
他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。
第十五排的PAN红色旋钮是这一路的的声音左右平衡旋钮。
雅马哈16路调音台图解知识讲解
雅马哈16路调音台图解16路雅马哈调音台的视频操作方法图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。
这些我们称他为卡农插孔。
他的作用是接话筒的平衡插口。
对应下来标有LINE的插口我们称为直插。
他的作用也是接话筒。
他还有其他的作用就是连接一些周边设备。
比如效果器等等。
第三排标有INSERT这些插口也是直插口。
我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。
第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。
他的作用是控制他所对应的那一路的主音量。
第五排√80按键的意思是低音切除。
按下此键，这一路80HZ一下的频率全部切除。
一般这个按键是用于人声的话筒。
作用是保证人声话筒的干净。
第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。
这个旋钮的功能是压限。
作用是保护设备。
一般情况下都是保持他在0db。
也就是上图所标的这个位置。
第七排标有PEAK的灯是信号过载灯。
当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。
也就是说这个灯不能亮。
第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。
第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。
他的频率从25 0HZ到5kHZ。
第十排的蓝色旋钮是控制这一路中音的旋钮。
也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。
将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。
第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。
第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。
他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。
Yamaha MG16XU调音台说明书
概述MG16XU 是一款适用于广泛用户和应用场合的多功能调音台。
特性• 输入通道：16个线路输入（8个单声道，4个立体声），10个带有48V 幻象电源的话筒输入，每个通道都带有高通滤波器。
• 输出通道：2个立体声，1个监听，4个AUX 发送，4个GROUP ，1个PHONES 。
• 母线：1个立体声，4个GROUP ，4个AUX （包含FX ）。
• 坚固、防冲击、带有粉末涂层的金属底盘。
• 世界通用的内部全局供电可保证无忧的操作，即便您处于电压不稳定的环境中。
• 包含调音台支架。
• 离散型class A “D-PRE ”前置话放与逆达林顿电路。
• 带有LED 指示灯的专业“1键压缩器”。
• 数字效果处理器：24个“SPX ”效果器。
• 24-bit/92kHz 2进/2出 USB 音频接口功能。
• 随附Cubase AI 获取码可用于在Steinberg 网站下载。
• Cubasis LE 可从App Store 上免费下载。
• MG REC/PLAY 可从App Store上免费下载。
后面板技术规格 1/2一般规格输入通道线路输入16（8个单声道4个立体声）话筒输入10单声道输入（MIC/LINE）8（CH1-8）单声道/立体声输入（MIC/LINE）2（CH9-12）立体声输入（LINE）2输出通道立体声输出2监听输出1AUX发送4P输出4GROUP HONES输出1母线立体声1P4GROUAUX 4（包含FX）USB AUDIO - USB IN/OUT 有（2 IN / 2 OUT，兼容USB音频2.0，采样频率：最大192kHz，位元深度：24-bit）幻象电源+48V电源要求100-240V 50Hz/60Hz电源类型内部全局供电功率消耗30W规格尺寸宽×高×深444mm x 500mm x 130mm (17.5" x 19.7" x 5.1")净重 6.8kg (15.0lbs)包含配件AC电源线，调音台支架，使用说明书，技术规格，Cubase AI下载信息软件应用程序Steinberg CUBASE AI 有（含下载码。
雅马哈调音台 MG16XU中文使用说明书
YAMAHA雅马哈 MG16XU调音台
YAMAHA雅马哈 MG16XU调音台
MG16XU
16通道调音台：最多10个话筒 / 16 个线路输入 (8 个单声道 + 4 个立体声) / 4 编组母线 + 1 立体声母
线 / 4 AUX (包括 FX)
16通道调音台
●最多10个话筒 / 16个线路输入 (8个单声道 + 4个立体声)
● 4编组母线 + 1立体声母线
● 4 AUX (包括FX)
●“D-PRE”话放，带有倒向晶体管电路。
●单旋钮压缩器
●高级效果器：SPX，含24组预置效果器
● 24-bit/192kHz 2进/2出 USB音频功能
●通过
Apple iPad Camera Connection Kit / Lightning to USB Ca mera Adapter (连接适配器)与iPad (2或更高版本) 连接工作●含Cubase AI DAW下载版软件
●单声道输入通道上的PAD开关
● +48V幻象供电
● XLR平衡输出
●世界通用的内部全局供电
●包含机柜安装套件
●金属机身
●外观尺寸
(W×H×D)： 444 mm x 130 mm x 500 mm (17.5" x 5. 1" x 19.7")
●净重： 6.8 kg (15.0 lbs.)。
雅马哈16路调音台图解
16路雅马哈调音台的视频操作方法图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。
这些我们称他为卡农插孔。
他的作用是接话筒的平衡插口。
对应下来标有LINE的插口我们称为直插。
他的作用也是接话筒。
他还有其他的作用就是连接一些周边设备。
比如效果器等等。
第三排标有INSERT这些插口也是直插口。
我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。
第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。
他的作用是控制他所对应的那一路的主音量。
第五排√80按键的意思是低音切除。
按下此键，这一路80HZ一下的频率全部切除。
一般这个按键是用于人声的话筒。
作用是保证人声话筒的干净。
第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。
这个旋钮的功能是压限。
作用是保护设备。
一般情况下都是保持他在0db。
也就是上图所标的这个位置。
第七排标有PEAK的灯是信号过载灯。
当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。
也就是说这个灯不能亮。
第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。
第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。
他的频率从250 HZ到5kHZ。
第十排的蓝色旋钮是控制这一路中音的旋钮。
也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。
将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。
第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。
第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。
他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。
第十五排的PAN红色旋钮是这一路的的声音左右平衡旋钮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
16路雅马哈调音台的视频操作方法图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。
这些我们称他为卡农插孔。
他的作用是接话筒的平衡插口。
对应下来标有LINE的插口我们称为直插。
他的作用也是接话筒。
他还有其他的作用就是连接一些周边设备。
比如效果器等等。
第三排标有INSERT这些插口也是直插口。
我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。
第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。
他的作用是控制他所对应的那一路的主音量。
第五排√80按键的意思是低音切除。
按下此键，这一路80HZ一下的频率全部切除。
一般这个按键是用于人声的话筒。
作用是保证人声话筒的干净。
第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。
这个旋钮的功能是压限。
作用是保护设备。
一般情况下都是保持他在0db。
也就是上图所标的这个位置。
第七排标有PEAK的灯是信号过载灯。
当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。
也就是说这个灯不能亮。
第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。
第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。
他的频率从250 HZ到5kHZ。
第十排的蓝色旋钮是控制这一路中音的旋钮。
也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。
将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。
第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。
第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。
他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。
第十五排的PAN红色旋钮是这一路的的声音左右平衡旋钮。
当你将此旋钮偏至左右的某一边是，你的音箱就会对应只有某一个或某一边响。
当然具体要看你的功放是怎么连接的。
第十六排的按键，这个按键的称呼我不知道该怎么称呼。
因为在其他品牌的调音台上这个按键一般是哑音按键，也就是说按下此按键这一路就会没声音。
而在雅马哈这里却变成一个出音的按键。
必须要将他按下去，你这一路才会有声音输出。
那么我就称呼他为哑音按键好了。
至不过他的这个哑音是个反的，灭灯是哑音，亮灯是出音。
第十七排的PFL按键是监听按键。
按下此路你的监听耳机就会听到这一路的声音。
第十八，十九排标有1-2,3-4的按键对应到调音台右下角的GROUP1-2和GR OUP3-4的推子。
只有将这两个按键按下，这两个推子推起来的时候才会出声音。
GROUP1-2和GROUP3-4我们称为主输出的辅助输出。
这两路推子对应的输出插孔在调音台右上角的GROUP OUT 1 2 3 4.
第二十排标有ST的红色按键对应调音台右下角的STEREO OUT的红色推子。
这个红色推子就是调音台的主输出。
按下此红色按键主输出才会有声音。
那么剩下的其他白色推子就是对应某一路的音量推子了。
应该不需要做太多的解释了吧？
我们再回到调音台的右上方。
标有13/14和15/16红白色的插孔我们称这个插孔为莲花插口。
这两路是一个立体声输入。
也就是我们通常接入音源的插口。
在他们下面标有LINE的两个直插口。
他的作用和上面的作用是一样的。
只是连接的方式不同而已。
在他们旁边还有四个红白色的插口一般是不用的。
你只要记住标有REC OU T的红白插孔是提供声音给录音设备用的就好了。
再一个重要的就是调音台右上角的STAND BY STEREO OUT+4DBU的两个插孔是整个调音台的信号输出插口。
也就是说调音台的主输出信号都是通过这两个插孔输出的。
另外要说明的一个就是，这个调音台提供了一个48V幻像电源的开关。
这个电源开关的位置在上图标有YAMAHA商标的下方。
他的作用是为电容话筒提供工作电源。
