通号(2009)9301铁路综合接地系统
铁路综合接地系统 PPT课件
铁路综合接地系统
桥梁分类： 桥梁梁体的种类可分为简支箱梁、T梁、钢
桁梁等。 桥墩可分为明挖基础桥墩和桩基础桥墩。 还有一部分整体结构的桥梁，例如框架桥，
桥台等。 下面就针对各种不同类型的桥梁来分别介绍
桥梁综合接地系统。
铁路综合接地系统
桥墩综合接地设置
桥墩所有接地钢筋原则上利用非预应力结构钢筋， 并且钢筋截面积满足接触网最大短路电流要求，施工时 作出标识，便于检查。
铁路综合接地系统
五、通用图：通号（2009）9301铁路综合接地系统 六、通用图：通桥（2008）2321A-II无砟轨道后张法 预应力混泥土简支箱梁（双线） 七、通用图：通桥（2008）2322A-II无砟轨道后张法 预应力混泥土简支箱梁（双线） 八、通用图：通遂（2005）0301双线隧道复合式衬砌 九、通用图：通路（2008）8401铁路路基电缆槽
每跨梁起点处（小里程端）设置横向及竖向连接 钢筋，与接地端子可靠焊接。
图：无砟轨道箱梁综合接地
无砟箱梁应在梁体上表层（保护层）设置4条纵向接地钢筋，接 地钢筋分别设置在两侧挡砟墙处以及两块无砟轨道板间的1/3处 和2/3处。
图：无砟轨道箱梁综合接地
图：无砟轨道箱梁综合接地
有砟箱梁应在梁体上表层（保护层）设置3条纵向接地钢筋，接 地钢筋分别设置在两侧挡砟墙处以及梁体中心线处。
铁路综合接地系统
一、明挖基础（扩大基础）桥墩综合接地。
2.墩帽处设置两个接地端子。距离混凝土 面10cm。
3.墩身设置两根纵向接地钢筋，向上与墩帽接地 端子连接，向下与基地钢筋网L型焊接。
3.墩身侧面地面标高下200mm处设置一个测试 1. 基底底层用设接置地1端m*子1m，的与钢墩筋身网纵，向钢接筋地网钢筋连接。 应布满基底底面，距离外沿不大于70mm。
铁路综合接地系统设计图纸交底
路桥建设兰渝铁路工程铁路工程建设通用参考图铁路综合接地系统【图号:通号（2009）9301】设计图纸技术交底路桥建设兰渝铁路工程LYS-11标项目经理部一分部二〇〇九年十二月目录1．图纸目录 (2)2．适用范围 (3)3．设计原则 (3)4．总体技术要求 (4)5．桥梁综合接地技术要求 (4)6．路基综合接地技术要求 (5)7．车站范围综合接地技术要求 (7)8．无砟轨道综合接地技术要求 (8)9．隧道综合接地技术要求 (8)10．工艺要求 (10)11．综合接地工程数量统计原则 (11)12．施工注意事项 (12)⑴、明挖、桩基础桥墩综合接地 (12)⑵、无砟、有砟轨道箱梁和无砟轨道连续箱梁、桥台综合接地 (12)⑶、路基综合接地 (13)⑷、隧道综合接地 (14)⑸、不带边沟、带边沟站台墙综合接地 (14)⑹、附属工程综合接地 (14)13．施工过程中涉及的示意图 (14)⑴、双边焊接 (14)⑵、单边焊接 (15)⑶、接地钢筋交叉点焊 (15)⑷、电缆槽底部接地端子与贯通地线连接示意图 (16)⑸、贯通地线接续及分支连接示意图 (16)⑹、接地端子类型示意图 (17)铁路工程建设通用参考图铁路综合接地系统【图号：通号（2009）9301】设计图纸技术交底1．图纸目录《铁路综合接地系统设计说明》《综合接地系统构成示意图》《明挖基础桥墩综合接地示意图》《桩基础桥墩综合接地示意图》《无砟轨道箱梁综合接地示意图》《有砟轨道箱梁综合接地示意图》《T形梁综合接地示意图》《无砟轨道连续箱梁综合接地示意图》《双线下承式钢桁架综合接地示意图》《跨线桥综合接地示意图》《框架桥综合接地示意图》《桥台综合接地示意图》《桥梁整体式预制混凝土声屏障综合接地示意图》《桥梁插板式声屏障综合接地示意图》《Ⅰ、Ⅱ级围岩隧道综合接地示意图》《Ⅲ、Ⅳ、Ⅴ级围岩隧道综合接地示意图》《隧道二次衬砌综合接地示意图》《隧道初期支护综合接地示意图》《全封闭衬砌隧道综合接地系统接地极示意图》《隧道内接地端子设置示意图》《隧道洞室综合接地系统示意图》《隧道斜切式明洞综合接地系统示意图》《路堤、土质及软质岩路堑地段综合接地示意图》《硬质岩路堑地段、涵洞地段综合接地示意图》《路基与桥梁过渡段综合接地示意图》《路基与隧道过渡段综合接地示意图》《路基电缆槽及接触网支柱基础接地示意图》《路基整体式预制混凝土声屏障综合接地示意图》《路基插板式声屏障综合接地示意图》《无中间站台车站综合接地示意图》《有中间站台车站综合接地示意图》《不带边沟站台墙综合接地示意图》《带边沟站台墙综合接地示意图》《双块式无砟轨道综合接地示意图》《I型板式无砟轨道综合接地示意图》《接地连接及接地端子示意图》2．适用范围适用于铁路综合接地系统设计、施工。
隧道综合接地交底
日期：日期：
技术交底记录
编号：
工程名称
北次沟隧道工程
施工班组
衬砌施工班组
分项工程
隧道综合接地系统交底
施工图号
接收人签字
3.隧道电缆槽处接地端子
（1）从隧道进口2m处开始，在两侧通信电缆槽底部，每间隔100m设置一个接地端子。接地端子供隧道接地装置于贯通地线的连接。
（2）从隧道进口2m处开始，在两侧通信电缆槽靠线路侧壁上，每间隔50m设置一个接地端子。接地端子供轨旁设备、设施接地。
交底人签字：复核人签字：
日期：日期：
根/台车
隧道工程，接触网断落保护接地。
2
纵向接地钢筋N2
根/台车
2
隧道工程每，百米断开一次。
3
环向接地钢筋N3
根/台车
1
隧道工程，一个台车位长度的中部，用于连接N1。
4
接地连接钢筋N4
根/台车
2
隧道工程，用于本表第2、3项的连接。
5
接地端子
根/台车
1
隧道工程，后植入安装方式固定接触网基础槽道时用。
注：后植入安装方式固定接触网基础槽道时，预埋接地端子的里程由接触网专业提供。
四．接地电阻的检测
隧道综合接地及防闪络接地中每个接地极接地电阻≤10Ω，综合贯通地线上任一点的接地电阻≤1Ω，贯通性≤0.1Ω。每个部位混凝土浇筑前、浇筑后，量测接地电阻、贯通性电阻值并做好记录。
五．编制依据
1.铁路工程建设通用参考图《铁路综合接地系统》图号：通号
（2009）9301；
2.相关设计及文件。
2.做为接地极的环向锚杆和钢拱架除按结构要求焊接牢固外，还要通过直径φ16的L形钢筋与钢拱架进行有效连接，焊缝长度满足规定要求，单面焊缝长度不小于200mm，双面焊缝长度不小于100mm。
接口工程施工检查记录表(样表38)
青荣城际铁路

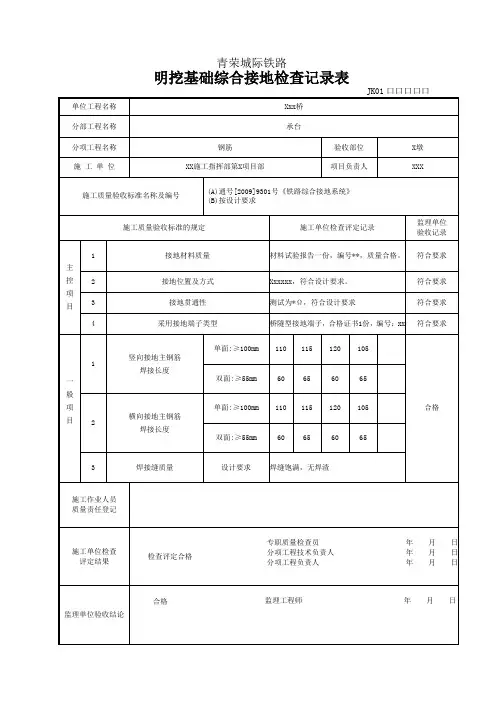

明挖基础综合接地检查记录表
青荣城际铁路
桩基础综合接地检查记录表
桥墩综合接地检查记录表
桥台综合接地检查记录表
无砟轨道箱梁综合接地检查记录表
有砟轨道箱梁综合接地检查记录表
T形梁综合接地检查记录表
无砟轨道连续梁综合接地检查记录表
跨线桥综合接地检查记录表
框构桥综合接地检查记录表
桥梁整体式预制混凝土声屏障综合接地检查记录表
桥梁插板式声屏障综合接地检查记录表
隧道Ⅰ、Ⅱ级围岩综合接地检查记录表
隧道Ⅲ、Ⅳ、Ⅴ级围岩综合接地检查记录表
隧道二次衬砌综合接地检查记录表
隧道初期支护综合接地检查记录表
全封闭隧道综合接地检查记录表
隧道斜切式明洞综合接地检查记录表
路堤、土质及软质岩路堑地段、涵洞地段
综合接地检查记录表
硬质岩路堑地段、涵洞地段综合接地检查记录表
路基与桥梁过渡段综合接地检查记录表
路基与隧道过渡段综合接地检查记录表
路基电缆槽接地及接触网接地极铁路综合接地检查记录表
路基地段整体式预制混凝土声屏障综合接地检查记录表
路基地段插板式声屏障综合接地检查记录表
无中间站台车站综合接地检查记录表
有中间站台车站综合接地检查记录表
双块式无砟轨道综合接地检查记录表
青荣城际铁路
青荣城际铁路
土建工程四电接口确认记录表工程项目名称：施工合同段：编号：
注：本表一式4份，参加确认单位各1份。
31
16。
隧道综合接地交底
序号
项目
单位
数量
备注
1
接地端子
个/百米
2
隧道工程，两侧电力电缆槽底部
2
接地端子
个/50米
2
隧道工程，两侧通信信号电缆槽侧壁
3纵向接地Leabharlann 筋隧道工程，每百米断开一次
4
连接钢筋
隧道工程，用于本表第1、2、4项的连接
注：接地钢筋应充分利用结构物非预应力结构钢筋。
交底人签字：复核人签字：
日期：日期：
四．接地电阻的检测
隧道综合接地及防闪络接地中每个接地极接地电阻≤10Ω，综合贯通地线上任一点的接地电阻≤1Ω，贯通性≤0.1Ω。每个部位混凝土浇筑前、浇筑后，量测接地电阻、贯通性电阻值并做好记录。
五．编制依据
1.铁路工程建设通用参考图《铁路综合接地系统》图号：通号
（2009）9301；
2.相关设计及文件。
2.做为接地极的环向锚杆和钢拱架除按结构要求焊接牢固外，还要通过直径φ16的L形钢筋与钢拱架进行有效连接，焊缝长度满足规定要求，单面焊缝长度不小于200mm，双面焊缝长度不小于100mm。
3.做为接地极的钢拱架除按设计要求采用螺栓连接，连接板之间加垫橡胶板，为保证钢架之间的可靠接地连接，两钢架之间采用直径φ16弓形钢筋连接，焊缝长度满足规定要求。
注：数量以一个台车位长度核算。
交底人签字：复核人签字：
日期：日期：
技术交底记录
编号：
工程名称
北次沟隧道工程
施工班组
衬砌施工班组
分项工程
隧道综合接地系统交底
施工图号
接收人签字
2.二次衬砌接地
（1）Ⅲ级围岩地段
①.Ⅲ级围岩段除预埋槽道处设置一根环向Φ22接地钢筋外，其余部分无需再设环向接地钢筋。
隧道综合接地
编制依据
隧道综合接地的设置 接地钢筋的焊接 接地电阻的检测
一、编制依据 1.铁路工程建设通用参考图《铁路综合接地系统》图号：通号 （2009）9301；
2.宁杭公二、隧道综合接地的设置
综合接地技术是客运专线技术的重要组成部分，其技术性 能直接影响客运专线电子、电器设备安全可靠运行和人身安全 防护要求。因此，在工程施工过程中，应做好等电位连接并确 保综合接地系统的接 地电阻值不大于1Ω 。
二、隧道综合接地的设置 7、隧道仰拱接地极设置
⑴、暗洞内仰拱接地极
Φ 16连接钢筋在施工 电缆槽时预埋。
二、隧道综合接地的设置 7、隧道仰拱接地极设置
⑴、暗洞内仰拱接地极
接地极按照1m×1m的单层钢筋网 设置，中部“十字”交叉的两根钢筋 上的网格节点施以“L”形焊接，其 它节点绑扎。
二、隧道综合接地的设置 7、隧道仰拱接地极设置
Thank You ~ ~
参见：通号（2009）9301-26
二、隧道综合接地的设置 5、隧道电缆槽处接地端子设置
从隧道进口2m处开始，在两侧通信电缆槽底部，每间 隔100m设置一个接地端子。接地端子供隧道接地装置于贯 通地线的连接。
从隧道进口2m处开始，在两侧通信电缆槽靠线路侧壁 上，每间隔50m设置一个接地端子。接地端子供轨旁设备、 设施接地。
≥200mm
≥200mm
≥200mm
接地钢筋
Φ 16L形钢筋
纵向接地钢筋
L形钢筋焊接一
L形钢筋焊接二
纵向接地钢筋焊接
三、接地钢筋的焊接
做为接地极的环向锚杆和钢拱架除按结构要求焊接牢固外，还要 通过直径φ16的L形钢筋与钢拱架进行有效连接，焊缝长度满足规定 要求，单面焊缝长度不小于200mm，双面焊缝长度不小于100mm。
最新铁路隧道钢筋接地设置
编号
工程名称
山西中南铁路通道ZNTJ-9标
交底日期
2011.6.30
施工单位
中铁三局中南部通道ZNTJ-9标经理部一分部一队
分项工程名称
隧道接地极
交底要求
杏树咀隧道衬砌接地设备安装要求
2.水沟电缆槽处接地端子设置要求：
水沟电缆槽施工前，先检查每环衬砌及仰拱内接地钢筋是否按齐全，如发现未能找出接地钢筋，立即在该位置采用风钻水平打设一根4.5米长φ22钢筋（见下图），作为补充接地钢筋，与水沟电缆槽接地相连接。
技术交底记录
编号
工程名称
山西中南铁路通道ZNTJ-9标
交底日期
2011.6.30
施工单位
中铁三局中南部通道ZNTJ-9标经理部一分部一队
分项工程名称
隧道接地极
交底要求
杏树咀隧道衬砌接地设备安装要求
根据最新铁路接地系统（通号2009（9301））设计要求，为保证杏树咀隧道仰拱及衬砌内接地设备准确安装，保证后期接地设施验收合格，现对仰拱及衬砌及水沟电缆槽接地预埋作出如下要求：
2011.6.30
施工单位
中铁三局中南部通道ZNTJ-9标经理部一分部一队
分项工程名称
隧道接地极
交底Байду номын сангаас求
杏树咀隧道衬砌接地设备安装要求
审核人
交底人
接受交底人
注：1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
分项工程名称
隧道接地极
交底要求
杏树咀隧道衬砌接地设备安装要求
2.衬砌内接地。Ⅳ级、Ⅴ级围岩利用锚杆、钢拱架（格栅钢架）、钢筋网作为接地极，Ⅲ级围岩采用环向安装φ22钢筋作为接地极，具体要求如下：
《铁路综合接地系统》(通号(2016)9301)
路基专业 桥梁专业 隧道专业
2016.10 2016.10 2016.10
轨道专业 结构专业 电力专业
2016.10 2016.10 2016.10
接触网专业 通信专业 信息专业
2016.10 2016.10 2016.10
声屏障专业
2016.10
设计
图号 通号（2016）9301-02
铁 路 综合接地系统
通号（2016）9301-28 电缆槽设于路肩的路堤、土质及软质岩路堑地段综合接地 通号（2016）9301-29 通号（2016）9301-30 电缆槽设于路肩的硬质岩路堑地段、涵洞地段综合接地 电缆槽设于坡脚的路堤地段综合接地
通号（2016）9301-31 电缆槽设于坡脚硬质岩、土质及软质岩路堑地段综合接地 通号（2016）9301-32 通号（2016）9301-33 通号（2016）9301-34 通号（2016）9301-35 通号（2016）9301-36 通号（2016）9301-37 通号（2016）9301-38 通号（2016）9301-39 通号（2016）9301-40 通号（2016）9301-41 通号（2016）9301-42 通号（2016）9301-43 路基与桥梁过渡段综合接地 路基与隧道过渡段综合接地 路基整体式预制混凝土声屏障综合接地 路基插板式金属声屏障综合接地 无中间站台车站综合接地 有中间站台车站综合接地 不带边沟站台墙综合接地 带边沟站台墙综合接地 高架站台及无柱雨棚综合接地 高架站台及有柱雨棚综合接地 双块式无砟轨道综合接地 I型板式无砟轨道综合接地
院总工程师 专业工程师 集团总工程师
次
图 号 图 名 页次 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 备注 修订 修订 修订 修订 修订 修订 修订 修订 新增 新增 修订 修订 修订 修订 修订 修订 修订 修订 新增 新增 修订 修订 通号（2016）9301-22 通号（2016）9301-23 通号（2016）9301-24 通号（2016）9301-25 通号（2016）9301-26 通号（2016）9301-27 III、IV、V级围岩隧道接地体接地 隧道二次衬砌综合接地 全封闭衬砌隧道接地体接地 隧道洞室综合接地 隧道斜切式明洞综合接地 路基电缆槽及接触网支柱基础接地
隧道综合接地(2014-5-31)
Thank You ~ ~
参见《铁路综合接地系 统Ⅲ、Ⅳ、Ⅴ级围岩隧道综 合接地连接示意图》（通号 （2009）9301-20g）
二、隧道综合接地的设置 4、综合洞室接地端子设置
二、隧道综合接地的设置 4、综合洞室接地端子设置
上述所有的接地端子均 通过连接钢筋与电缆槽外缘 的纵向接地钢筋连接。
三、接地钢筋的焊接
隧道综合接地及防闪络接地钢筋的接续采用搭接焊，接地端子与接地钢 筋连接采用搭接，纵横向钢筋的连接采用φ 16钢筋“L”焊接，单面焊缝长 度不小于200mm，双面焊缝长度不小于100mm，焊缝厚度不小于4mm，要求焊 缝饱满无夹渣。
二、隧道综合接地的设置
1、初期支护综合接地示意图 ⑴、Ⅳ、Ⅴ级以上围岩隧道， 利用锚杆、钢拱架（钢网片） 作为接地极。 ⑵、Ⅲ级围岩隧道，利用锚 杆和专用环向接地钢筋作为 接地极。 ⑶、锚杆接地极以约一个台 车长度为间隔设置，用作接 地极的锚杆环向间距要求为2 倍锚杆长度，接地锚杆与钢 网片、钢拱架或专用环向接 地钢筋可靠焊接。
Φ 16L形钢筋
≥200mm
纵向接地钢筋
≥210mm
≥200mm
≥200mm
≥200mm
接地钢筋
Φ 16L形钢筋
纵向接地钢筋
L形钢筋焊接一
L形钢筋焊接二
纵向接地钢筋焊接
三、接地钢筋的焊接
做为接地极的环向锚杆和钢拱架除按结构要求焊接牢固外，还要 通过直径φ16的L形钢筋与钢拱架进行有效连接，焊缝长度满足规定 要求，单面焊缝长度不小于200mm，双面焊缝长度不小于100mm。
二、隧道综合接地的设置 2、隧道仰拱接地极设置
⑴、暗洞内仰拱接地极
①.在仰拱填充层内间 隔一个台车位设置一 处钢筋网作为隧道接 地极。 ②.接地钢筋网按照一 个台车位的长度考虑， 间隔一个台车位设置 一处。 ③.每个台车位的隧道 接地极均通过连接钢 筋与两侧电缆槽外缘 的纵向接地钢筋连接。
《铁路综合接地系统》(通号(2016)9301)
五、主要技术要求 1.综合接地系统应遵循等电位连接的原则，并应符合下列规定： （1）接触网支柱、距接触网带电部分5m范围以内的金属结构物和电气设备必须接入综合接
地系统。 （2）距贯通地线20m范围以内的铁路建筑物构筑物的接地装置应与综合接地系统等电位连
接。 2.贯通地线敷设应平顺，不得形成环状；外护套无损伤、变形。贯通地线连接处应采用防
高架站台及无柱雨棚综合接地 高架站台及有柱雨棚综合接地
双块式无砟轨道综合接地 I型板式无砟轨道综合接地
35
修订
综合接地技术交底
交底内容：综合接地技术交底一、梁体综合接地1、 连续梁起始端（小里程）及中间桥墩底板设置2个接地端子，起点侧距梁端75cm；顶板设置6个接地端子，梁体左右侧各3个，位置见下图。
2、 底板端子套筒表面应于梁底齐平，每个接地端子顶部用橡胶塞进行密封，以确保端子内丝完好清洁。
3、 连续梁主跨接地端子顺线路方向的位置均在主墩横向中心线小里程侧75cm，横向位置与边跨相同。
4、在梁顶表层设纵向接地钢筋，纵向接地钢筋设于两侧防护墙顶部、底部及上下行无砟轨道底座板板间的1/3和2/3处（距离梁体中心线0.8m位置），并纵向贯通整片梁。
轨道底座板间的纵向接地钢筋距混凝土表面的距离应小于10cm，纵向接地钢筋应优先利用梁体的非预应力结构钢筋，每施工一节段必须使用红色喷漆标记，以便焊接时容易识别。
5、在梁端时纵向接地钢筋要与梁端的横向结构钢筋连接，实现两侧贯通地线的横连，防撞墙顶部和底部的纵向接地钢筋顺线路方向每间隔2m连接一次。
连续梁端部6、在墩身位置处，B墙靠近梁中心线应预埋接地端子，通过梁体横向结构钢筋与梁底部接地端子连接，接地连接焊接完成后应进行电阻测试。
详细连接见下图所示，如不详见铁路综合接地系统（通号（2009）9301）。
7、浇筑梁体混凝土前，接地端子与接地钢筋要做贯通性检查，使用低电阻测试仪进行电阻测试，将仪器的两个电源接头分别连接底板及顶板上的接地端子进行测试，测值小于1欧姆为合格。
填好测试记录表，签字齐全存档以备检查。
合格后方可进行混凝土施工，测试完后立即用胶带将端子缠裹结实，防止杂物进入端子内。
8、所有接地钢筋间的连接均采用焊接，应保证焊接质量，所有接地钢筋之间的连接采用φ16钢筋焊接，单面焊20cm，双面焊10cm，焊接厚度不小于4mm,焊缝应饱满。
各工点施作时应根据具体的钢筋配筋，采用搭接焊或 L 型焊接。
（详见后面焊接照片）9、用于综合接地的纵向和横向钢筋可利用原位置或附近的梁体非预应力结构钢筋。
铁路综合接地系统
图：桥台综合接地
图：桥台综合接地
铁路综合接地系统
十、桥梁声屏障综合接地
1.在声屏障竖墙内设置贯通的纵向接地钢筋，并与每个 声屏障金属立柱的锚栓焊接。 2.每跨梁起点侧的竖墙内预留接地端子，并与竖墙内纵 向接地钢筋焊接。 3.声屏障竖墙内的接地端子与梁体声屏障基础预留接地 端子连接。
图：桥梁声屏障综合接地
图：T梁综合接地
图：T梁综合接地
铁路综合接地系统
六、钢桁梁综合接地
钢桁梁整体结构为全钢结构，在钢结构上方设置 混泥土结构梁面，梁部布置与普通箱梁相同。 1.每跨梁起点处（小里程端）设置8个接地端子，设置 位置与普通箱梁一样。梁面的接地端子通过梁体结构钢 筋横向、纵向连接；梁底接地端子直接与钢桁梁的钢体 焊接。
铁路综合接地系统
3.应在梁体上表层（保护层）设置4条纵向接地钢筋， 接地钢筋分别设置在两侧挡砟墙处以及两块无砟轨道板 间的1/3处和2/3处。 4.接触网基础底面设置预埋钢板，通过连接钢筋和锚栓 与该侧挡砟墙内纵向接地钢筋连接。 5.贯通地线敷设在两侧电力电缆槽内，与电力电缆槽内 接地端子连接，并采取沙防护。
接地端子设置
图：T梁综合接地
铁路综合接地系统
2. 梁体上表层（保护层）设置纵向接地钢筋。双线T梁 设置在梁体中心线伸缩缝两侧；单线T梁设置在梁体最 外侧（与电缆槽方向相反）。 3.接触网基础底面设置预埋钢板，通过连接钢筋和桥墩 纵向接地钢筋连接。 4.贯通地线敷设在两侧电力电缆槽内，与电力电缆槽内 接地端子连接，并采取沙防护。 5.梁体所有接地钢筋原则上利用非预应力结构钢筋，并 且钢筋截面积满足接触网最大短路电流要求，施工时作 出标识，便于检查。
挡砟墙接地设置： 每块挡砟墙单元顶部均设置纵向接地钢筋，通过连 接钢筋与梁体纵向接地钢筋可靠焊接。
铁路项目工程综合接地项目工程贯通地线和分支引接线作业指导书
.\目录1 、适用范围 (1)2、作业准备 (1)2.1内业技术准备 (1)2.2外业技术准备 (1)3 技术要求 (1)4工艺流程 (1)5施工要求 (2)5.1施工准备 (2)5.2贯通地线和分支引接线施工工艺 (2)5.2.1地基处理完成并检测合格 (2)5.2.2贯通地线和分支引接线施工 (2)5.2.3路基综合接地技术要求 (5)6 劳动组织 (7)7 材料要求 (8)8设备机具配置 (9)9 质量控制及检验 (9)10 安全及环保要求 (10)10.1安全要求 (10)10.2环保要求 (10)综合接地工程贯通地线和分支引接线施工作业指导书1 、适用范围适用于铁路工程贯通地线和分支引接线的施工。
2、作业准备2.1内业技术准备（1）作业指导书编制完成后，应在施工前组织技术人员认真阅读、审核图纸，学习实施性施工组织设计，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工作业人员进行上岗前技术培训，考核合格后持证上岗。
（2）图纸及验收标准采用：《铁路路基电缆槽》（通路（2010）8401）；《铁路综合接地系统》（通号（2009）9301）；《通信、信号、防灾、电力、供电土建工程预留接口图》；《铁路综合接地系统测量方法》（TB/T3233-2010）2.2 外业技术准备施工作业人员进场，并准备好相关施工设备和物资。
3 技术要求施工过程严格按照设计图纸和验标上的相关要求组织施工，在大面积施工前，选择一段具有代表性的路基进行工艺试验，确定相关工艺参数，并报监理单位确认。
4工艺流程图4-1 贯通地线施工工艺流程图5施工要求5.1施工准备施工前对所需的贯通地线、连接线等材料进行验收，并符合设计及规范要求。
5.2贯通地线和分支引接线施工工艺5.2.1地基处理完成并检测合格地基处理完成按设计图纸要求分层填筑至基床底层顶面标高后，并经过试验检测，满足要求后进行贯通地线施工。
综合接地结构示意图
• 5、综合接地主要设计原则
• （1）综合接地系统以沿线两侧敷设的贯通地线为主干，充分利用沿线桥
梁、隧道、路基地段构筑物设施内的接地装置作为接地体，形成低阻等电 位综合接地平台。 • （2）距接触网带电体5m范围以内的金属构件和需要接地的设施、设备应 接入综合接地系统。 • （3）距线路两侧20m范围以内的铁路设备房屋的接地装置应接入综合接 地系统。 • （4）不便与铁路综合接地系统等电位连接的第三方设施必须采取可靠的 隔离或绝缘等措施。 • （5）在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接 地电阻不应大于1Ω 。
合宁、合武等高速铁路中应用并取得成效。 在2010年最新颁布的铁路行业标准《高速铁路设计规范》（试行） 中，将综合接地作为独立篇章重点描述，并将其确定为装备我国高速铁 路的重要系统之一。
• 1、综合接地系统的优势 • （1）铁路综合接地充分利用沿线设施，可有效降低钢轨电位，保证人身
和设备安全，降低铁路各子系统单独接地所需的工程投资。
4）牵引变电所围墙内外的管道附属设备的金属外皮应与变电所地网相连， 再就近接入综合接地系统。
（4）电力设施接地 沿铁路线20m范围内电力设施的接地应就近接入综合接地系统，包括以 下主要内容： 1、电力架空线及其支柱上的断路器、负荷开关、电容器等设备的接地装 置。 2、电力变压器的接地装置。 3、电力电缆中间接头、终端头。
• （2）对于场坪面积条件有限或高土壤电阻率地区，采用综合接地优势特 别突出，尤其是长达桥梁、隧道地段。 • （3）铁路各子系统接地纳入综合接地系统后，在大大降低各子系统独立 进行接地处理的实施难度的同时，可有效克服各系统设备之间的电位差。
• 2、系统构成 • 铁路接地工程是一项复杂的、综合性的系统工程。接地的主要目的，
《铁路综合接地系统》(通号(2016)9301)
铁路综合接地系统
图号：通号（2016）9301
编制单位：中国中铁二院工程集团有限责任公司 中国铁路总公司 发布 2016 年 10 月 北京
铁路综合接地系统
审批文号：铁总建设[2016]238号 图号：通号（2016）9301
设计负责人 所总工程师 院总工程师 专业工程师 集团总工程师
高架站台及无柱雨棚综合接地 高架站台及有柱雨棚综合接地
双块式无砟轨道综合接地 I型板式无砟轨道综合接地
35
修订
36
修订
37
修订
38
修订
39
修订
40
新增
41
新增
Байду номын сангаас
42
修订
43
修订
设计
图号 通号（2016）9301-01
铁路综合接地系统
复核
比例
目次
日期 2016.10
设计说明
一、任务来源 本图册根据《中国铁路总公司关于印发2014年铁路工程建设标准编制计划的通知》（铁总
路基专业 桥梁专业 隧道专业
2016.10 2016.10 2016.10
轨道专业 结构专业 电力专业
2016.10 2016.10 2016.10
接触网专业 通信专业 信息专业
四、设计原则 1.接地安装位置及方式不得侵入铁路建筑限界。 2.接地安装方式不得影响路基、桥梁、隧道、轨道、站台、声屏障等结构性能。 3.接地安装位置和方式应便于现场维护。 4.接地安装材料应符合环保、节能要求。 5.接地钢筋焊接施工应符合有关施工安全技术规程及防火规范的规定。
桥梁整体式预制混凝土声屏障综合接地
桥梁插板式金属声屏障综合接地
墩身常见问题及处理
施 工 交 底 纪 要
时间：
主持人：
交底内容：
附件： 1、参加会议人员名单
2、墩身施工常见问题的预防和处理技术交底。
技术交底书
工程名称
主要内容
墩身常见问题及处理
工程部位
日期
为了防止墩身施工中的质量问题，特对墩身施工过程中常见问题的预防和处理进行技术交底。内容如下：
一、预埋件施工
1、综合接地
排水管设于每孔梁的下坡端，桥墩排水管的漏斗位置根据梁部排水方式和工点具体情况调整确定。桥墩施工时根据管卡位置在相应的桥墩内预埋连接螺栓，螺栓位于开槽底部采用木块预留深25mm、大小为60*60mm的槽口内。具体施工详见附属设施图。
二、浇注速度
1、浇筑前由技术人员及专职质检员对模板拉杆、螺栓连接情况进行检查，检查合格后方可开始浇筑。
综合接地系统由贯通地线、接地装置及引接线等构成，在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接地电阻不应大于1Ω。接地装置应通过结构物内预埋的接地端子与贯通地线可靠连接。接地端子应直接浇筑在混凝土结构内，表面与结构面齐平。
构筑物内兼有接地功能（含连接）的结构钢筋和专用接地钢筋应满足：接触网短路电流不大于25KA时，钢筋截面不应小于120mm2(或直径不小于14mm)；接触网短路电流大于25KA时，钢筋截面不应小于200 mm2(或直径不小于16mm)。当构筑物内兼有接地功能（含连接）的结构钢筋的截面不满足要求时，可将相邻的二根钢筋并接使用（无需改变钢筋的间距）或局部更换直径为14mm或16mm的钢筋。构筑物内的接地钢筋之间均要求可靠焊接，保证电气连接。图册中未注明连接技术要求的，均按照桥梁等各工点设计的要求实施（焊接要求：双边焊搭接长度不小于55mm；单边焊搭接长度不小于100mm；焊缝厚度不小于4mm。钢筋间十字交叉时采用“L”形钢筋进行焊接（焊接长度同前）。
四电工程作业指导书..
综合接地施工作业指导书1.目的对新建铁路兰州至乌鲁木齐第二双线甘青段铁路综合接地的施工进行控制，使其符合设计及验收规定要求。
2.编制依据⑴兰新铁路施工设计文件和图纸；⑵《铁路工程建设通用图（2009）9301》铁道部经济规划研究院；⑶《铁路工程建设通用图（2010）8401》铁道部经济规划研究院；⑷《客运专线综合接地技术实施办法（暂行）》（铁集成【2006】220）；⑸《铁路信号设备雷电及电磁兼容综合防护实施知道意见》（铁运【2006】26号；⑹《无砟轨道后张法预应力混凝土简支箱梁（双线）》（通桥（2008）2322A）;⑺《CRTS I型板式无砟轨道时速300-350公里客运专线铁路》（通线（2008）2301）；3.适用范围适用于新建兰州至乌鲁木齐第二双线铁路甘青段17标段桥梁、路基、站场、轨道等综合接地系统。
4.设计原则⑴综合接地系统工程设计应根据铁路等级、不同地区、不同设备，因地制宜地采取防护措施，达到保护人身安全和设备安全的要求；遵循以人为本、系统优化、综合防护的原则，加强总体协调、全面规划、统筹考虑。
⑵综合接地系统以沿线两侧敷设的贯通地线为主干，充分利用沿线桥梁、隧道、路基地段构筑物设施内的接地装置作为接地体，形成低阻等电位综合接地平台。
⑶距接触网带电体5m范围以内的金属构件和需要接地的设施、设备应接入综合接地系统。
⑷距线路两侧20m范围以内的铁路设备房屋的接地装置应接入综合接地系统。
⑸不便与铁路综合接地系统等电位连接的第三方设施（路外公共建筑物、公共电力系统、金属管线等设施）必须采取可靠的隔离或绝缘等措施。
⑹综合接地系统由贯通地线、接地装置及引接线等构成。
⑺在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接地电阻不应大于1Ω。
⑻贯通地线的选用应耐腐蚀并符合环保要求，环保性能应满足国家有关规定。
5.总体技术要求⑴接地端子的设置应便于设备、设施就近接入综合接地系统和工程实施。
在工程允许的情况下，接地端子应根据设备、设施的接地需要来确定设置的里程，以达到最佳接地性能并方便工程实施和管理。
