什么是变压器保护熔断器
熔断器与断路器分类知识原理与作用
熔断器与断路器分类知识原理与作用（上传时间：2008-4-22 点击：37）熔断器其实就是一种短路保护器，广泛用于配电系统喝控制系统，主要进行短路保护或严重过载保护。
熔断器一种简单而有效的保护电器。
在电路中主要起短路保护作用。
熔断器主要由熔体和安装熔体的绝缘管(绝缘座)组成。
使用时，熔体串接于被保护的电路中，当电路发生短路故障时，熔体被瞬时熔断而分断电路，起到保护作用。
常用的熔断器（1）插入式熔断器如图1所示，它常用于380V及以下电压等级的线路末端，作为配电支线或电气设备的短路保护用。
图1 插入式熔断器1-动触点 2-熔体 3-瓷插件 4-静触点 5-瓷座（2）螺旋式熔断器如图2所示。
熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到，它常用于机床电气控制设备中。
螺旋式熔断器。
分断电流较大，可用于电压等级500V及其以下、电流等级200A以下的电路中，作短路保护。
图2 螺旋式熔断器1-底座 2-熔体 3-瓷帽（3）封闭式熔断器封闭式熔断器分有填料熔断器和无填料熔断器两种，如图3和图4所示。
有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1KA以下的电路中。
无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下，600A以下电力网或配电设备中。
图3 无填料密闭管式熔断器1-铜圈 2-熔断管 3-管帽 4-插座 5-特殊垫圈 6-熔体 7-熔片图4 有填料封闭管式熔断器1-瓷底座 2-弹簧片 3-管体 4-绝缘手柄 5-熔体（4）快速熔断器它主要用于半导体整流元件或整流装置的短路保护。
由于半导体元件的过载能力很低。
只能在极短时间内承受较大的过载电流，因此要求短路保护具有快速熔断的能力。
快速熔断器的结构和有填料封闭式熔断器基本相同，但熔体材料和形状不同，它是以银片冲制的有V形深槽的变截面熔体。
5）自复熔断器采用金属钠作熔体，在常温下具有高电导率。
熔断器介绍20130718
四、 熔断器的选择与特性
3、保护灵敏度校验 • 为了保证熔断器在其保护范围内发生短路故障时能 可靠的熔断，要求满足： Ik.min≥（4~7）IN.FE 式中Ik.min为熔断器短路故障时流过的最小短路故障 电流。
四、 熔断器的选择与特性
4、熔断器特性 熔断器具有反时延特性，即过载电流小时，熔断时 间长；过载电流大时，熔断时间短。所以，在一定过 载电流范围内，当电流恢复正常时，熔断器不会熔断， 可继续使用。熔断器有各种不同的熔断特性曲线（见 图），可以适用于不同类型保护对象的需要。
一、 概述
3、熔断器结构 熔断器主要由熔体和熔管两个部分及外加填料等组成。使 用时，将熔断器串联于被保护电路中，当被保护电路的电 流超过规定值，并经过一定时间后，由熔体自身产生的热 量熔断熔体，使电路断开，起到保护的作用
二、 低压熔断器介绍
1.熔断器型号及含义
□ □ □－ □ / □
熔体额定电流（A） 熔断器额定电流（A） 设计代号
6、户外跌落式高压熔断器结构介绍
1－上接线端； 2－上静触点； 3－上动触点； 4－管帽；5－操作环； 6－熔管；7－熔丝； 8－下动触点； 9－下静触点； 10－下接线端； 11－绝缘瓷瓶； 12－固定安装板
三、 高压熔断器介绍
7、户外支柱式高压熔断器
RXW－35型限流式熔断器主要用于保护电压互感器。 由瓷套、熔管及棒形支持绝缘子和接线端帽等组成。
三、 高压熔断器介绍
5、户外跌落式高压熔断器 跌落式熔断器主要由熔丝具、熔丝管和熔丝元件 三部分构成。
户外跌落式熔断器广泛应用于10kV架空配电 线路的支线及用户进线处、35kVA以下容量的配电 变压器一次侧以及电力电容器等设备作为过载或 短路保护和进行系统、设备投、切操作之用。
变压器保护用高压限流熔断器
变压器保护用高压限流熔断器
——符合德国DIN标准外型尺寸的熔断器
本产品适用于户内交流50Hz，额定电压12kV系统，并可与其它保护电器（如：负荷开关，真空接触器）配合使用，作为电力变压器及其它电力设备过载或短路等保护元件。
◆ 型号：
(1)国标型号
(2)英国型号
◆ 基本参数：
熔断器的基本参数
型号额定电压(kV) 熔断器额定电流(A) 熔断件额定电流(A) XRNT1-12*(SDL*J)12 40 6.3、10、16、20、25、31.5、40
XRNT1-12*(SDL*J)12 100 50、63、71、75、80、100
XRNT1-12*(SDL*J)12 125 125 注：(1) *号由是否安装撞击器确定(2) ()为英国型号
◆ 主要技术数据：
1、熔断器在规定的使用条件下，能可靠的分断最小开断电流为(2.5-3)倍熔断件额定电流Ie至额定开断电流为50kV
之间的任何故障电流。
2、时间—电流特性曲线如图1，最小开断电流以上部分用虚线表示。
3、限流特性如图2。
4、t特性如图3。
◆ 外型及安装尺寸：
◇ 外型及安装尺寸图
◆ 熔断件的选用：
用于变压器初级端熔断件的一般选用原则如：。
第六章--熔断器
第一节 概述 第二节 低压熔断器 第三节 高压熔断 主要用于线路及电力变压器等电气设备的短路 及过载保护。
广泛使用在60kV及以下电压等级的小容量电 气装置中
常用来保护电压互感器。 在3～60kV系统中，还常与负荷开关、重合
器及断路器等其他开关电器配合使用，用来保护 电力线路、变压器以及电容器组。 它常和刀开关电器在一个壳体内组合成负荷 开关或熔断器式刀开关。
第一节 概述
熔断器的保护特性
熔断器熔体的熔断时间与与电流的大小关系， 称为熔断器的安秒特性，也称为熔断器的保护特 性。
熔断器的保护特性为反时 限的保护特性曲线，其规律是 熔断时间与电流的平方成反比， 各类熔断器的保护特性曲线均 不相同，与熔断器的结构型式 有关。
I∞称为最小熔化电流或称临 界电流。熔体的额定电流IRN应小 于I∞， I∞与IRN的比值称作熔化系 数，通常取1.5～2。该系数反映 熔断器在过载时的不同保护特性。
第二节 低压熔断器
型号
R
其
C-插入式
设 计
L-螺旋式 序 号
M-密闭管式
他额 标定 志电
流
熔 体 额 定 电
FU
A
流
S-快速式
A
T-有填料管式
A– 改进型
Z-自复式
第二节 低压熔断器
瓷插式熔断器 （非专职人员使用）
瓷插式熔断器：又名插入式熔断器，由瓷盖、瓷底座、静触点、动
触点和熔体组成。它是一种最常见的结构简单的熔断器，熔体更换 方便、价格低廉。一般用于交流50Hz，额定电压380V，额定电 流200A以下的线路中，作为电气设备的短路保护及一定程度上的 过载保护之用。
例：采用“冶金效应”对某35kV系统的 电压互感器用熔断器的改进
浅谈10KV变压器的保护配置和熔断器的使用运行和维护
工 业 技 术

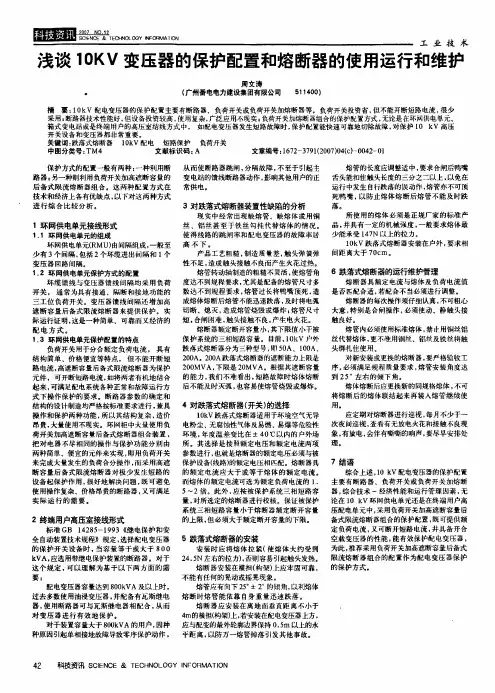

浅谈 1 KV 变压器的保护配置和熔断器的使用运行和维护 0
周文涛 (广州番电电力建设集团有限公司
511400 )
摘 要: 10kV 配电 变压器的保护配置 主要有断路器、负 荷开关 或负荷开关 加熔断器等。负荷开关投资省， 能开断短路电 很少 但不 流， 采用; 断路器技术性能好， 但设备投资较高， 使用复杂， 广泛应用不现实。 负荷开关 加熔断器 组合的保护配置方式， 无论是在 环网供电单 元、 箱式变电站或是终端用户的高 压室结线方式中， 如配电 变压器发生短路故障时， 保护配置能快速可靠地切除故障， 对保护1 kv 高压 0
1 环网供电单元接线形式
，1 环网供电单元的组成 . 环网供电单元(RMU)由间隔组成， 一般至 少有3 个间隔， 包括2 个环缆进出间隔和 1 个 变压器回路间隔。
所使用的熔体必须是正规厂家的标准产 现实中经常出现缺熔管、缺熔体或用铜 并具有一定的机械强度， 一般要求熔体最 丝、铝丝甚至于铁丝勾挂代替熔体的情况。 品， 少能承受 147N 以上的拉力。 使得线路的跳闸率和配电变压器的故障率居 10kV 跌落式熔断器安装在户外， 要求相 高不下。
产品工艺粗糙， 制造质量差， 触头弹簧弹 性不足， 造成触头接触不良而产生火花过热。 熔管转动轴制造的粗糙不灵活， 使熔管角 度达不到规程要求， 尤其是配备的熔管尺寸多 数达不到规程要求， 熔管过长将鸭嘴顶死， 造
间距离 大于70cm。 6 跌落式熔断器的运行维 护管理
熔断器具额定电流与熔体及负荷电流值 是否匹配合适， 若配合不当必须进行调整。 熔断器的每次操作须仔细认真， 不可粗心 大意， 特别是合闸操作， 必须使动、静触头接
熔断器、断路器后备保护分析
熔断器、断路器后备保护分析熔断器和断路器是电路保护中非常重要的两个元件。
它们都能够在电路故障的时候快速地切断电路，保证电器设备的安全正常运行。
然而，在一些异常情况下，即使是熔断器和断路器都无法承受过大的电流，并且可能会发生故障。
为了进一步提高电路的安全性，熔断器和断路器后备保护应该被加入到电路的设计中。
首先，我们需要明确什么是熔断器和断路器后备保护。
熔断器是一种电路保护元件，当电路中的电流超过其额定电流时，熔断器会熔断，切断电路通路，以保护设备不受过大电流的损坏。
而当熔断器不能正常工作时，断路器会起到保护作用。
断路器与熔断器不同的是，它可以反复使用，而且能够进行手动开关，适用于额定电压高于 380V 的电路中。
然而，熔断器和断路器虽然能够有效地防止电路故障，但是面对一些极端情况，它们也常常会发生故障，如电路电压超过其额定电压、电路内有大功率负载、环境温度过高等，这些情况都有可能导致熔断器和断路器受损，甚至失去作用。
为此，我们需要增加熔断器、断路器后备保护系统，以提高电路的安全性。
熔断器后备保护的主要方式是在熔断器旁边增加一个电流互感器，来监测电路中的电流。
当熔断器失效时，电流互感器可以发现电路中的故障，并及时将信号反馈给主控制器，触发熔断器的断电动作，从而实现后备保护功能。
采用熔断器后备保护可以更快速地发现电路故障，并及时切断电路的通路，从而避免电器设备受到大电流的损伤。
而断路器后备保护的方式则是在断路器旁边配备一个切断电路的继电器，可以通过接收到来自控制器的指令，将电路快速地切断。
断路器后备保护的优点在于它具有反复使用的特点，可以在一定程度上保护电路安全。
总之，熔断器和断路器是电路保护中必不可少的元件，而熔断器后备保护和断路器后备保护则可以提高电路的可靠性，避免发生电路故障所造成的损失。
不过，需要注意的是，熔断器后备保护和断路器后备保护并不是万无一失的，也需要日常维护，以确保其充分发挥作用。
因此，在进行电路设计时，应该充分考虑后备保护的必要性，以提高电路的安全性和可靠性。
低压配电系统的保护之熔断器
活动二
学习 低压配电保护的熔断器保护
熔断器是最早使用的一种比较简单的保护电器。串接在电路中使用。主要用 于线路及电力变压器等电气设备的短路及过载保护。当电力系统由于过载引 起电流超过某一数值，电气设备或线路发生短路事故时，过负荷电流或短路 电流通过熔体使熔体发热，熔体在被保护设备的温度未达到破坏设备绝缘之 前熔断，即应能在规定的时间内迅速动作，切断电源以起到保护设备，保证 正常部分免受短路事故的破坏。 1、熔断器的保护特性曲线 图1反应了熔体熔断时间和通过其电流的关系曲线，我们称为熔断器 熔体的安秒特性曲线。
活动二
学习 低压配电保护的熔断器保护
3） 保护电力变压器的熔体电流应考虑以下条件： ● 对于保护电力变压器的熔断器，其熔体额定电流INFE应按下式选定，即 INFE=（1.5~2.0）IN.T 式中， INFE为熔断器的熔体的额定电流，IN.T为变压器的额定电流。熔 断器安装在哪一侧，应选用哪一侧的电流值。 （2）熔断器（熔管或熔体座）的选择 ●熔断器的额定电压应不低于线路的额定电压。
●熔断器的额定电流应不小于它所装的熔体的额定电流。
●熔断器的类型应符合安装条件及被保护的设备的技术要求。
活动三
来做 熔断器练习题
一、填空题 1、通过熔体的电流与熔断的时间的关系具有反时限特性的元件是（ 2、熔断器熔体额定电流INFE应不小于线路正常运行时的（ 熔体在线路正常最大负荷下运行也不致熔断。 3、熔断器的额定电压应不低于线路的（ 二、选择： 为了保护同一线路熔断器上、下级的选择性要求，在同一电流 下，上一级熔体的熔断时间应比下一级大（）倍。 A、2 B、3 C、4 三、简述： ）电压。 ），以使 ）。
t
由此特性曲线可知： ●每一个熔体都有一个额定电流值IN，熔体允 许长期通过额定电流而不至于熔断。 ●通过熔体的电流与熔断的时间的关系具有 反时限特性。
变压器装设哪些保护
专业答辩题1、变压器装设哪些保护？答：①重瓦斯、轻瓦斯保护。
②纵联差动和电流速断保护。
③过电流保护。
④零序保护。
⑤过负荷保护。
2、油短路器控制回路中，红、绿灯为什么都要串一个电阻？直流电源监视灯为什么也串联一个电阻？答；油短路器控制回路中串联电阻的目的是为了防止灯座处短路造成开关误跳、误合。
直流电源监视灯串联电阻是为了防止灯丝、灯座短接造成直流短路和防止烧毁电源监视灯。
3、变压器铁芯是否需要接地？允许几点接地？为什么？答：为防止变压器在运行中或试验时，由于静电感应作用在铁芯上产生悬浮感应电位，造成铁芯对地放电，所以铁芯必须可靠接地，且只允许一点接地，如果有两点或两点以上接地，则接地点之间可能形成闭合回路，当主磁通穿过此闭合回路时，就会在其中产生循环电流，造成局部过热事故。
4、三相异步电动机启动时，如果电源一相断线，电机能否启动？有何现象？如果在运行中一相断线，电机是否继续运转？有何不良结果？答：（1）三相异步电动机电源一相断线，电机将无法启动；其现象：转子左右摆动，有强烈的嗡嗡声，断线相电流无指示，其它两相升高。
（2）运行中一相断线，电动机仍能继续运转，但转速降低，电流增大，其运行的两相绕组中电流增大到√3Ue，该电流大于一般的过负荷电流，小于短路电流，熔丝不熔断，继电保护也不动作。
因此，缺相运行，如不及时发现并停止，将造成电机过热而烧毁。
5、分析异步电动机整体过热和局部过热的原因。
答：异步电动机整体过热和局部过热的原因有以下几种可能：（1）电机过载，三相电流偏大；（2）拖动机械卡阻；（3）电源电压过低或过高；（4）定子和转子在运转中相摩擦；（5）定子绕组有短路故障；6、两台变压器并联运行的条件？答：（1）并联变压器的高压和低压边的额定电压即变压比相同；允许偏差5%；（2）短路电压即阻抗百分比相等。
允许偏差±10%；（3）连接组别相同；一般情况下，最大和最小变压器容量之比不超过3︰1；7、变压器油面不正常，如何处理？答：（1）油面上升，主要是温度上升引起的，针对温度上升情况进行处理。
熔断器的选型和使用维护方法
一、熔断器的概念熔断器其实就是一种短路保护器,广泛用于配电系统和控制系统,主要进行短路保护或严重过载保护。
熔断器是以金属导体作为熔体而分断电路的电器，它串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备及家用电器起到保护作用。
熔断器具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。
因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。
熔断器主要由熔体、外壳和支座3 部分组成，其中熔体是控制熔断特性的关键元件。
二、熔断器的作用当电路发生故障成异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中某些器件或贵重器件，也有可能烧毁电路甚至火灾或重大事故。
若电路中正确地选配安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。
最早期的熔断器于一百多年前由爱迪生发明，由于当时的工业不发达白炽灯很贵重，所以，最初是将它用来保护昂贵的白炽灯。
三、熔断器的构造熔断器由绝缘底座（支持件）、触头、熔体等组成。
熔体是熔断器的主要工作部分，熔体相当于串联在电路中的一段特殊的导线，当电路发生短路或过载时，电流过大，熔断器因过热而熔化，从而切断电路。
熔体常做成丝状、栅状或片状。
熔体材料具有相对熔点低，特性稳定、易熔断的特点。
一般采用铅锡合金、纯铜片、镀银铜片、铝、锌、银等金属；常见熔断器触头通常有两个，是熔体与电联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；四、熔断器种类1、螺旋式熔断器RL：在熔断管装有石英砂，熔体埋于其中，熔体熔断时，电弧喷向石英砂及其缝隙，可迅速降温而熄灭。
为了便于监视，熔断器一端装有色点，不同的颜色表示不同的熔体电流，熔体熔断时，色点跳出，示意熔体已熔断。
螺旋式熔断器额定电流为5～200A，主要用于短路电流大的分支电路或有易燃气体的场所。
负荷开关-熔断器组合电器
但应考虑如下因素：
最大的额定负荷电流不应超过熔断器额定电流
冷却条件
变压器在无负载情况下的涌流
箱变室培训讲义
变压器保护用熔断器的选取
箱变室培训讲义
转移电流的概念 在转移点附近,三相故障的条件下,最快的熔体熔化的首开相其撞击器开始使负荷开关分闸，同时其余两相承载的电流减小至87％，它或者被负荷开关或者被剩下的熔断器开断。 转移点是指负荷开关分闸和熔断器熔断的时刻。该点对应的电流为转移电流。 组合电器的转移电流值取决于两个因素: 熔断器的时间—电流特性 熔断器触发的负荷开关的分闸时间
箱变室培训讲义
最大额定电流时 的最大动作时间（+6.5%）
最小弧前时间（-6.5%）
时间
确定转移电流的特性图
额定转移电流
转移电流
熔断器的最小开断电流
9倍的熔断器 触发的负荷开关 分闸时间
箱变室培训讲义
额定转移电流实际上就是负荷开关最大开断能力
箱变室培训讲义
箱变室培训讲义
负荷开关－熔断器组合电器
单击此处添加文本
概述： 、定义：采用负荷开关进行控制，熔断器进行保护的开关设备 、组成：负荷开关，限流熔断器，接地开关，带电显示器，避雷器等 3,用途：用于 10 KV 高压配电系统中，来控制和保护不频繁操作的供电设备，主要是 10/0.4 KV 变压器，主要应用于10KV用户变压器前端
50,000
10,000
1000
100
10
5
0.01
0.1
1
10
100
1000
125A
315A
箱变室培训讲义
时间—电流特性
截断电流峰值(A)
添加标题
跌落式熔断器详细参数
乐清市西高电器跌落式熔断器作用跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
跌落式熔断器安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。
落式熔断器常用型号器RW12-15,RXWO,RW12-12,RW11-10,RW10-10F,RW7-10,RW5-35,RW4-10,RW3-10,PRWG2-35 ,PRWG1-10F,HY5WS,HRW12-12,HRW11-10,HRW10-10F,HRW7-10,HRW5-35,HPRWG2-35 跌落式熔断器安装操作(1) 安装时应将熔体拉紧(使熔体大约受到24.5N左右的拉力)，否则容易引起触头发热。
(2) 熔断器安装在横担(构架)上应牢固可靠，不能有任何的晃动或摇晃现象。
(3) 熔管应有向下25°±2°的倾角，以利熔体熔断时熔管能依靠自身重量迅速跌落。
(4) 熔断器应安装在离地面垂直距离不小于4m的横担(构架)上，若安装在配电变压器上方，应与配变的最外轮廓边界保持0.5m以上的水平距离，以防万一熔管掉落引发其他事故。
(5) 熔管的长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上，以免在运行中发生自行跌落的误动作，熔管亦不可顶死鸭嘴，以防止熔体熔断后熔管不能及时跌落。
(6) 所使用的熔体必须是正规厂家的标准产品，并具有一定的机械强度，一般要求熔体最少能承受147N以上的拉力。
(7) 10kV跌落式熔断器安装在户外，要求相间距离大于70cm。
一般情况下不允许带负荷操作跌落式熔断器，只允许其操作空载设备(线路)。
熔断器概述
一、熔断器的概念:熔断器其实就是一种短路保护器,广泛用于配电系统和控制系统,主要进行短路保护或严重过载保护。
熔断器是以金属导体作为熔体而分断电路的电器，它串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备及家用电器起到保护作用。
熔断器具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。
因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。
熔断器主要由熔体、外壳和支座3 部分组成，其中熔体是控制熔断特性的关键元件。
二、熔断器的作用：当电路发生故障成异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中某些器件或贵重器件，也有可能烧毁电路甚至火灾或重大事故。
若电路中正确地选配安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。
最早期的熔断器于一百多年前由爱迪生发明，由于当时的工业不发达白炽灯很贵重，所以，最初是将它用来保护昂贵的白炽灯。
三、熔断器的构造:熔断器由绝缘底座（支持件）、触头、熔体等组成。
熔体是熔断器的主要工作部分，熔体相当于串联在电路中的一段特殊的导线，当电路发生短路或过载时，电流过大，熔断器因过热而熔化，从而切断电路。
熔体常做成丝状、栅状或片状。
熔体材料具有相对熔点低，特性稳定、易熔断的特点。
一般采用铅锡合金、纯铜片、镀银铜片、铝、锌、银等金属；常见熔断器触头通常有两个，是熔体与电联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；四、熔断器的选择：由于各种电气设备都有一定的过载能力，允许在一定条件下较长时间运行；而当负载超过允许值时，就要求保护熔体在一定时间内熔断。
还有一些设备起动电流很大，但起动时间很短，所以要求这些设备的保护特性要适应设备运行需要，要求熔断器在电机起动时不熔断，在短路电流作用下和超过允许过负荷电流时，能可靠熔断，起到保护作用。
熔断器详解·
熔断器编辑本段简介熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。
熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
熔断器是一种过电流保护器。
熔断器主要由熔体和熔管以及外加填料等部分组成。
使用时，将熔断器串联于被保护电路中，当被保护电路的电流超过规定值，并经过一定时间后，由熔体自身产生的热量熔断熔体，使电路断开，从而起到保护的作用。
熔断器以金属导体作为熔体而分断电路的电器，串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备以及家用电器都起到了一定的保护作用。
具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。
因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。
熔断器主要由熔体、外壳和支座3 部分组成，其中熔体是控制熔断特性的关键元件。
编辑本段工作原理利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。
熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。
特点编辑本段特点熔体额定电流不等于熔断器额定电流，熔体额定电流按被保护设备的负荷电流选择，熔断器额定电流应大于熔体额定电流，与主电器配合确定。
熔断器主要由熔体、外壳和支座 3部分组成，其中熔体是控制熔断特性的关键元件。
熔体的材料、尺寸和形状决定了熔断特性。
熔体材料分为低熔点和高熔点两类。
低熔点材料如铅和铅合金，其熔点低容易熔断，由于其电阻率较大，故制成熔体的截面尺寸较大，熔断时产生的金属蒸气较多，只适用于低分断能力的熔断器。
高熔点材料如铜、银，其熔点高，不容易熔断，但由于其电阻率较低，可制成比低熔点熔体较小的截面尺寸，熔断时产生的金属蒸气少，适用于高分断能力的熔断器。
配电变压器的熔断器保护
配电变压器的熔断器保护摘要：分析了限流熔断器和负荷开关—熔断器组合电器在环网供电单元和预装式变电站中的应用形式与特点，介绍了熔断器选择的基本原则。
关键词：熔断器断路器应用特点…1 前言配电变压器的过流保护有两种途径：一种是利用断路器；另一种是利用熔断器。
用熔断器保护配电变压器不仅结构简单、成本低，而且比断路器保护更有效。
短路试验结果表明，当变压器内部发生故障时，为避免油箱爆炸，必须在20ms 内切除短路故障[1]。
限流熔断器可在10ms内切除短路故障，而断路器一般需要三周波（60ms）切除短路故障。
断路器全开断时间由三部分组成：继电保护动作时间、断路器固有动作时间和燃弧时间。
欧洲一些电力公司的实践说明了这一点。
德国RWE电力公司在配电网中使用的41000台变压器，均采用高压熔断器保护，1987年其变压器发生故障87起，仅出现一次箱体炸开。
法国电力公司曾于1960年～1970年做了取消熔断器保护的尝试，使用的7500台变压器在10年中发生500起故障，其中有50起箱体炸开。
在1991年国际配电网会议（CIRED）上，比利时也提供了有力证据。
比利时对万台变压器观察10年以上，其中97%的变压器通过熔断器保护，3%的变压器通过断路器保护，在整个期间，没有出现一次箱体炸裂。
近年来，熔断器保护在一些新型变配电设备中得到广泛应用。
2 配电变压器熔断器保护的形式长期以来，在我国的配电网中，小容量配电变压器（一般在630kV A以下）大都采用熔断器保护。
户外315kV A及以下配电变压器采用跌落式熔断器（RW 系列）；户内630kvA用以下配电变压器采用RN系列限流熔断器。
近年来，环网供电单元和预装式变电站（组合式变压器）在我国的配电网中应用日益增多。
这两种类型的变配电设备大都采用限流熔断器来保护配电变压器。
2.1 环网供电单元环网供电单元常用于环网供电系统，它一般至少由三个间隔组成，即两个环缆进出间隔和一个变压器回路间隔，其主接线如图1所示。
2熔断器保护工作原理及工作过程(精)
熔断器保护工作原理及工作过程
作业：
1 2 3 4 5
熔断器的优点和缺点是什么？ 说明熔断器的结构。 什么叫冶金效应？
什么叫熔断器的保护特性？
户外高压熔断器有哪些类型？
熔断器保护工作原理及工作过程
熔断器保护工作原理及工作过程
第一节 概述
熔断器的用途、使用范围
主要用于线路及电力变压器等电气设备的短路及过载保护。
广泛使用在60kV及以下电压等级的小容量电气装置中。
常用来保护电压互感器。 在 3 ～ 60kV 系统中，还常与负荷开关、重合器及断路器等
其他开关电器配合使用，用来保护电力线路、变压器以及电容
a
b1
b2
熔断器保护工作原理及工作过程
熔断器的主要技术参数
1
额定电压。熔断器长期能够承受的正常工作电压，即安 装处电网的额分允许通过的长期最
大工作电流。
3
熔体的额定电流。熔体允许长期通过而不会熔断的最大电
流。
熔断器保护工作原理及工作过程
4
极限断路电流。熔断器所能断开的最大短路电流。
熔断器保护工作原理及工作过程
熔断器的保护特性
熔断器熔体的熔断时间与与电流的大小关系，称为熔断器
的安秒特性，也称为熔断器的保护特性。
熔断器的保护特性为反时限的保护特性曲线，其规律是熔
断时间与电流的平方成反比，各类熔断器的保护特性曲线均不
相同，与熔断器的结构型式有关。
熔断器保护工作原理及工作过程
I∞称为最小熔化电流 或称临界电流。熔体的额 定电流 IRN 应小于I∞，I∞ 与 IRN 的 比 值 称 作 熔 化 系 数，通常取 1.5 ～ 2 。该系 数反映熔断器在过载时的 不同保护特性。
熔断器基础知识.doc
什么是熔断器？一、熔断器简介：熔断器是10kV配电线路分支线和配电变压器最常用的一•种短路保护开关，它貝-有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了i个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。
熔断器可分为户内式和八外式两种。
(1)户内式熔断器：八内熔断器是内充石英砂填料的密封管式熔断器，当它通过过载电流或短路电流时熔体熔断，其金加蒸气与燃弧后的游离气体受到高温高压的作用，喷入石英砂Z间的空隙，与石英砂表面接触受到冷却凝固，减少了熔体蒸发后的游离气体与金属蒸气，从而使电流自然过零，迫使电弧熄灭。
在熔体熔断时，熔断器弹簧的拉线也同时拉断，并从弹簧管内弹岀。
八内型高压管式熔断器具有熄弧能力强、分断容量大、分断电路吋无游离气体排出、能产纶截流过电压等特点。
能在短路电流未达到冲击值Z前就可完全熔断，因此这种熔断雅具冇限流作用。
(2)户外式熔断器:户外式熔断器，用来保护10kV电力变压器和电力线路。
由固定支持部分、活动熔管及熔丝组成，I古I定支持部分为瓷或合成绝缘体。
其工作原理是：将熔丝穿入熔管内,两端拧紧，并使熔丝位于熔管中间偏上方，上动触头由于熔丝拉紧的张力而垂直于熔丝管向上翘起, 用绝缘拉杆将上动触头推入上静触头内，成闭合状态(合闸状态)并保持这一状态。
当被保护线路发牛•故障，故障电流使熔丝熔断时，形成电弧，消弧管在电弧高温作用下分解出大量气体，使管内压力急剧增大，气体向外高速喷出，对电弧形成强有力的纵向吹弧，使电弧迅速拉长而熄灭.与此同时,由于熔丝熔断，熔丝的拉力消失，使锁紧机构释放，熔丝管在上静触头的弹力及其白重的作用下，绕下轴翻转跌落，形成明显的断开距离。
变压器的电流保护及整定计算
变压器的电流保护及整定计算变压器的电流保护及整定计算是确保变压器正常运行和保护其安全的重要措施。
变压器的电流保护主要是通过保护装置对变压器电流进行监测和控制，一旦电流异常超过设定值，保护装置将会采取措施切断电源，以避免变压器因过流而损坏。
下面将介绍变压器电流保护的常见方法以及整定计算过程。
1.变压器电流保护的常见方法(1)熔断器保护：熔断器是较简单且常用的电流保护装置。
它可将额定电流以上的电流识别出来，并在电流超过熔断器额定电流时熔断，切断电源。
(2)过流继电器保护：过流继电器通过感应电流大小和时间来对过流进行判断，并根据设定值动作，切断电源。
过流继电器可以分为电磁式和电子式，电磁式过流继电器主要用于小电流、大短路电流的保护，而电子式过流继电器可以用于精确控制和计量。
(3)差动保护：差动保护通过对变压器两侧电流进行比较，当两侧电流不平衡超过设定值时切断电源。
差动保护是变压器保护中常用的一种方法，它可以有效地保护变压器免受内部故障的损害。
2.变压器电流保护整定计算变压器电流保护整定计算需要考虑变压器的额定容量、过载电流、短路电流等参数。
整定计算依据变压器的额定容量，采用不同的方法和标准。
(1)基于热稳定性的整定计算方法：根据变压器的额定容量和冷态（静态）过载能力来确定过载保护整定值。
计算公式如下：Ith = K1 × IL其中Ith为过载保护整定值，K1为系数，IL为变压器的额定容量。
(2)基于热瞬时稳定性的整定计算方法：根据变压器的额定容量和动态过载能力来确定过载保护整定值。
计算公式如下：Ith = K2 × IL其中Ith为过载保护整定值，K2为系数，IL为变压器的额定容量。
(3)基于短路容量的整定计算方法：根据变压器的额定容量和短路容量来确定短路保护整定值。
计算公式如下：Isc = K3 × IL其中Isc为短路保护整定值，K3为系数，IL为变压器的额定容量。
整定计算中，系数K1、K2、K3的值根据具体变压器的类型、参数和特性来确定，一般可以参考相关国际、国家或地方的标准和规范。
变压器高压熔断器工作原理
变压器高压熔断器工作原理
变压器高压熔断器是用来保护变压器在发生过流或短路等异常情况下防止过热和损坏的装置。
其工作原理如下：
1. 过负荷保护：当变压器负载电流超过额定电流时，熔断器内的熔断元件会被高温熔化，断开电路，从而切断负载电流。
2. 短路保护：当变压器发生短路故障时，短路电流会迅速增加，熔断器内的熔断元件会在短时间内熔化，断开电路，防止短路电流对变压器造成更大的损坏。
3. 电弧灭弧：当熔断器断开电路时，电流将发生电弧现象。
熔断器设计了电弧灭弧装置，能够迅速将电弧灭除，防止电弧对周围设备造成危害。
总而言之，变压器高压熔断器的工作原理是通过熔断元件在过负荷或短路时熔化，切断电路，保护变压器不受损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
赫森电气
变压器保护熔断器
熔断器是各种电器中重要的部分，变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯(或磁芯)中便产生交流磁通，使次级线圈中感应出电压(或电流)。
那么下面我们一起来和赫森电气有限公司看看变压器保护熔断器的介绍，希望对大家有所帮助。
通常是用电磁铁切断电路而不是燃烧掉，变压器保护熔断器可以重复使用。
在大型的分布式系统中，通常需要调用或操作远程的服务或者资源，这些远程的服务或者资源由于调用者不可以控的原因比如网络连接缓慢，资源被占用或者暂时不可用等原因，导致对这些远程资源的调用失败。
熔断器模式可以防止应用程序不断地尝试执行可能会失败的操作，使得应用程序继续执行而不用等待修正错误，或者浪费CPU时间去等到长时间的超时产
生。
赫森电气（无锡）有限公司坐落于享誉“太湖明珠”之城-无锡，由加拿大赫森电能研究所参与
赫森电气
赫森电气（无锡）有限公司坐落于享誉“太湖明珠”之城-无锡，由加拿大赫森电能研究所参与
变压器保护熔断器装置哪家专业?小编为您推荐赫森电气有限公司。
赫森电气(无锡)有限公司坐落于享誉“太湖明珠”之城—无锡，专注于超快速半导体设备保护与光伏熔断器的研发﹑制造﹑销售和服务的专业厂家。
公司以国际化市场为导向，通过不断的研究、开发以及大量的实践，终于在大功率电动汽车电池组与充电﹑轨道交通﹑航天器UPS 电源﹑光伏发电等电力系统保护领域获得显著成果。
赫森成功改良固化技术﹑设计领域产品结构与工艺，使产品体积显得缩小。
同时，赫森是全球高分断能力熔断器的纪录创造者。
超快速半导体保护和光伏熔断器分断能力创世界高纪录，主导产品已获得美国UL 安全试验所认证。
赫森电气 我们拥有强大的研发团队及技术支持，同时，赫森拥有完善的质量管理体系及生产管理系统为客户提供满意的产品与服务。
拥有激情﹑智慧﹑经验的赫森逐步成为行业中有影响力和创造力的公司。
赫森文化︰
赫森使命
为电力系统保护寻找好的解决方案与提供安全可靠的保护产品
赫森核心价值观
正直诚信勇于创新敬业尽责
赫森期待与海内外的顾客建立长远的合作关系。
我们竭尽全力提供好的产品及服务以迎合客户的个别需要。
品质保障，顾客至上是我们的服务的宗旨。
如果想要了解更多信息资料，欢迎登录我们的官网进行查看，或者联系吸顶悬浮上的联系方式，我们会以专业的知识给予你专业的解答服务！
赫森电气（无锡）有限公司坐落于享誉“太湖明珠”之城-无锡，由加拿大赫森电能研究所参与。
