伺服系统包含哪些(基本组成_工作原理_应用)
伺服的工作原理
伺服的工作原理
伺服的工作原理是通过传感器检测并测量系统的状态，然后将这些测量值与预设的目标值进行比较。
如果测量值与目标值存在偏差，控制器会发出控制信号，使电机根据反馈信号做出相应的调整，使系统恢复到目标值附近。
伺服系统通常由三个基本组件组成：控制器、执行器和反馈装置。
控制器是系统的核心，负责接收来自传感器的反馈信息，并将其与目标值进行比较，然后计算出控制信号。
执行器是控制信号的接收者，通常是电机或液压装置，它们将接收到的控制信号转化为机械运动。
反馈装置用于监测执行器的运动状态，并将其转化为反馈信号，反馈给控制器进行实时调整。
在伺服系统中，控制器的设计是至关重要的。
控制器通常采用比例积分微分（PID）控制器，通过对误差的比例、积分和微
分进行加权，来计算控制信号。
其工作原理是根据当前的误差状态和误差变化率来调整控制信号，使系统能够稳定地接近目标值。
伺服系统的关键在于反馈机制，它实现了系统的闭环控制。
反馈装置通过监测执行器的运动状态，将实际测量值反馈给控制器。
控制器根据反馈信号进行实时调整，以便使系统尽可能地接近目标值。
通过持续的反馈和调整，伺服系统能够响应外部干扰，并保持系统在变化之间稳定运行。
总而言之，伺服的工作原理是通过传感器检测系统的状态，并与预设的目标值进行比较，然后通过控制器计算控制信号，使
执行器根据反馈信号进行调整，以使系统接近目标值。
通过持续的反馈和调整，伺服系统能够实现闭环控制，稳定地运行并应对外部干扰。
伺服控制知识点总结
伺服控制知识点总结一、基本概念1. 伺服系统伺服系统是由伺服执行元件、位置传感器、控制器和电源组成的控制系统。
其中，伺服执行元件一般为电机，位置传感器用于检测电机的位置，控制器用于根据传感器的反馈信号控制电机的运动，电源用于为电机提供动力。
2. 伺服电机伺服电机是一种能够根据外部控制信号精确控制位置、速度和力的电机。
常见的伺服电机有直流伺服电机、交流伺服电机和步进伺服电机等。
3. 位置传感器位置传感器用于检测伺服电机的位置，并将检测到的位置信息反馈给控制器。
常见的位置传感器有编码器、光栅尺、霍尔传感器等。
4. 控制器控制器是伺服系统中的核心部件，其主要功能是根据传感器的反馈信号计算出电机的控制指令，并将指令输出给电机驱动器。
5. 电机驱动器电机驱动器接收控制器输出的控制指令，通过控制电机的电源电压和频率来控制电机的转速和扭矩。
二、伺服控制原理1. 闭环控制伺服控制采用闭环控制的原理，即通过不断地检测输出和反馈，在控制过程中校正误差，从而实现精确的位置、速度和力控制。
在闭环控制系统中，控制器通过比较实际输出和期望输出之间的差距，不断调整控制指令，使输出逐渐趋近期望值。
2. PID控制PID控制是伺服控制中常用的一种控制算法，即比例、积分、微分控制算法的组合。
比例控制用于根据误差的大小调整控制输出；积分控制用于消除持续的误差；微分控制用于预测误差的变化趋势，并及时做出调整。
PID控制算法可以根据实际情况进行调整，适用于各种伺服控制场景。
3. 伺服控制系统的设计伺服控制系统的设计需要考虑多个因素，包括伺服系统的要求、控制器的选择、传感器的选择、电机的选择、控制算法的选择等。
在设计伺服控制系统时，需根据实际情况权衡各种因素，从而达到满足控制要求并尽可能减小成本的目标。
三、伺服控制应用领域1. 工业自动化在工业自动化领域，伺服控制被广泛应用于各种生产设备的位置和速度控制，如注塑机、包装机、数控机床等。
伺服控制可以实现快速、稳定、精确的运动控制，提高生产效率和产品质量。
伺服电机的工作原理
伺服电机的工作原理引言概述：伺服电机是一种常见的电动机，它通过控制系统来实现精确的位置和速度控制。
本文将详细介绍伺服电机的工作原理，包括其基本构成、控制原理、反馈系统、运动控制和应用领域等方面。
正文内容：1. 伺服电机的基本构成1.1 电机部分：伺服电机通常由电动机、减速器和编码器组成。
电动机负责提供动力，减速器用于降低输出速度并增加输出扭矩，编码器则用于反馈电机的位置信息。
1.2 控制部分：伺服电机的控制部分包括控制器、驱动器和传感器。
控制器负责接收控制信号并生成相应的控制指令，驱动器将控制指令转换为电机驱动信号，传感器用于实时监测电机的运动状态。
2. 伺服电机的控制原理2.1 位置控制：伺服电机通过控制器接收来自外部的位置指令，并将其与编码器反馈的位置信息进行比较，通过调整电机的转速和输出扭矩来实现精确的位置控制。
2.2 速度控制：伺服电机可以根据控制器接收到的速度指令，通过调整电机的输入电压和电流来实现精确的速度控制。
控制器会不断地监测电机的速度，并与设定的速度进行比较，以调整电机的输出。
2.3 加速度控制：伺服电机还可以实现精确的加速度控制。
控制器可以根据设定的加速度曲线，调整电机的输入信号，以实现平滑的加速和减速过程。
3. 伺服电机的反馈系统3.1 位置反馈：伺服电机的编码器可以提供高精度的位置反馈信息，控制器可以根据编码器的反馈信号来调整电机的输出，以实现精确的位置控制。
3.2 速度反馈：伺服电机的控制器可以通过监测电机的转速来实现精确的速度控制。
一般情况下，控制器会将编码器的反馈信号进行差分运算，以获得电机的速度信息。
3.3 加速度反馈：伺服电机的控制器可以通过对速度信号进行积分运算，以获得电机的加速度信息。
通过监测加速度，控制器可以实现精确的加速度控制。
4. 伺服电机的运动控制4.1 位置模式：伺服电机可以通过控制器接收到的位置指令，实现精确的位置控制。
控制器会根据位置误差来调整电机的输出，直到达到设定的位置。

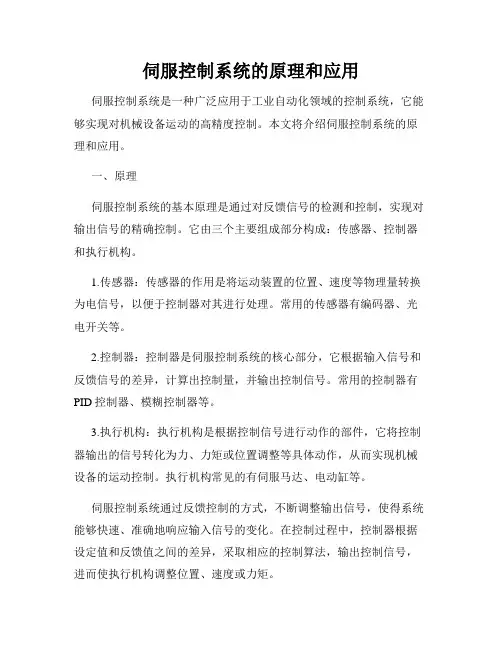

伺服控制系统的原理和应用
伺服控制系统的原理和应用伺服控制系统是一种广泛应用于工业自动化领域的控制系统，它能够实现对机械设备运动的高精度控制。
本文将介绍伺服控制系统的原理和应用。
一、原理伺服控制系统的基本原理是通过对反馈信号的检测和控制，实现对输出信号的精确控制。
它由三个主要组成部分构成：传感器、控制器和执行机构。
1.传感器：传感器的作用是将运动装置的位置、速度等物理量转换为电信号，以便于控制器对其进行处理。
常用的传感器有编码器、光电开关等。
2.控制器：控制器是伺服控制系统的核心部分，它根据输入信号和反馈信号的差异，计算出控制量，并输出控制信号。
常用的控制器有PID控制器、模糊控制器等。
3.执行机构：执行机构是根据控制信号进行动作的部件，它将控制器输出的信号转化为力、力矩或位置调整等具体动作，从而实现机械设备的运动控制。
执行机构常见的有伺服马达、电动缸等。
伺服控制系统通过反馈控制的方式，不断调整输出信号，使得系统能够快速、准确地响应输入信号的变化。
在控制过程中，控制器根据设定值和反馈值之间的差异，采取相应的控制算法，输出控制信号，进而使执行机构调整位置、速度或力矩。
二、应用伺服控制系统广泛应用于工业生产中的各种机械设备，如机床、印刷设备、包装设备等。
它具有以下几个主要的应用特点：1.高精度控制：伺服控制系统能够实现高精度的位置、速度和力矩控制，因此在需要精确运动控制的工业生产中得到广泛应用。
例如，机械加工行业对零件加工的精度要求较高，采用伺服控制系统能够提高加工精度和质量。
2.快速响应能力：伺服控制系统能够快速响应输入信号的变化，并通过反馈控制实现快速调节。
因此，在需要高速运动和频繁变换工作状态的设备中，伺服控制系统具备明显的优势。
例如，自动化物流设备中的输送带、机器人等，需要在短时间内实现快速移动和动作切换，伺服控制系统能够满足这些需求。
3.稳定性好：伺服控制系统具有较好的稳定性和抗干扰能力。
通过合理的控制算法和反馈机制，能够有效抑制外部干扰对系统的影响，从而保证系统的稳定性。
伺服工作原理
伺服工作原理
伺服工作原理是指通过运用反馈控制原理，使系统能够实时地根据所需输出值进行调整和校正，以达到精确控制输出的目的。
伺服系统主要包括信号调整器、执行器和反馈装置三个主要组成部分。
其中，信号调整器负责将输入信号进行放大、加工和调整，生成合适的控制信号。
执行器接收来自信号调整器的控制信号，并将其转化为相应的动作或力，以实现所需的运动或输出。
反馈装置监测执行器的输出，并将实际输出值反馈给信号调整器，用于校正和调整控制信号，以使输出更加准确。
在伺服系统中，最常见的反馈装置是编码器。
编码器通过测量旋转角度或线性位移的变化来获取系统的实际输出值，并将其转化为脉冲信号输出。
这些脉冲信号回传给信号调整器，用于比较和校正与期望输出值之间的差距，并生成修正后的控制信号。
当系统工作时，信号调整器将输入信号与反馈信号进行比较，并生成误差信号。
误差信号经过放大和滤波处理后，送入执行器，使其作出相应的调整。
执行器将调整后的输出力或运动传递到负载上，实现所需的运动或输出。
通过反复的比较和调整过程，伺服系统能够实现精确控制输出，并能够在外界干扰或负载变化的情况下自动校正。
伺服系统广泛应用于工业自动化、机器人技术、机械加工、医疗设备等领域，为各种精密控制提供强大支持。
自动控制原理伺服系统知识点总结
自动控制原理伺服系统知识点总结自动控制原理中的伺服系统是一种常见而重要的控制系统，广泛应用于工业控制、机械运动控制以及航空航天等领域。
本文将对伺服系统的基本概念、结构和运作原理进行总结，希望能够帮助读者对伺服系统有更加清晰的了解。
一、基本概念伺服系统是一种能够接受输入信号并对其进行控制输出的系统。
它由控制器、执行机构和反馈装置组成。
其中，控制器用于根据输入信号生成控制指令，执行机构负责根据控制指令产生运动，而反馈装置则用于获取系统的输出信息，并将其与输入信号进行比较，实现闭环控制。
二、结构伺服系统的基本结构包括传感器、控制器、执行器和负载。
传感器用于测量系统的输出变量，并将其转化为电信号。
控制器接收传感器的信号，经过运算后生成控制信号，并将其送往执行器。
执行器根据控制信号产生相应的输出力或扭矩，作用于负载上，使其发生所需的运动。
三、运作原理伺服系统的运作原理涉及到反馈控制和误差校正两个方面。
当输入信号经过控制器处理后，由执行器产生的输出会引起系统输出变量的变化。
此时，反馈装置会将实际输出信息与期望输出进行比较，并计算出误差信号。
控制器根据误差信号进行调整，通过对执行机构施加合适的控制力或扭矩，使得系统输出逐渐趋近于期望输出。
这个过程是一个不断校正误差的闭环反馈控制过程。
四、常见的伺服系统类型1. 位置伺服系统：通过控制执行机构的位置来实现对负载位置的控制，常见的应用包括数控机床和机械臂等。
2. 速度伺服系统：通过控制执行机构的速度来实现对负载速度的控制，常见的应用包括汽车巡航控制和搬运机械等。
3. 力/扭矩伺服系统：通过控制执行机构施加的力或扭矩来实现对负载的控制，常见的应用包括机器人抓取和飞行器控制等。
五、伺服系统的性能指标伺服系统的性能指标通常包括稳定性、精度和动态响应速度等。
稳定性指系统在受到外部扰动时，是否能够快速恢复到期望状态。
精度指系统输出与期望输出之间的偏差大小。
动态响应速度指系统输出达到稳定状态所需要的时间。
伺服系统的工作原理
伺服系统的工作原理
伺服系统是一种能够实现精确位置控制的系统，其工作原理主要包括传感器、控制器和执行器三个部分。
首先，伺服系统通过传感器实时监测所控制对象的状态，例如位置、速度、加速度等。
常用的传感器有编码器、光电开关、位移传感器等。
传感器将所监测到的信息转化为电信号，并传送给控制器。
其次，控制器是伺服系统的核心部分，它接收传感器传来的电信号，在内部进行计算和处理，并根据控制算法生成相应的控制策略。
控制器通常由微处理器、运算芯片和存储器等组成，具有高速、高精度和高稳定性的特点。
最后，执行器是伺服系统中负责实际驱动对象运动的部分，常见的执行器有伺服电机、液压缸、气动马达等。
控制器通过输出电信号来控制执行器的工作状态，从而实现对所控制对象的精确运动控制。
整个伺服系统的工作流程如下：传感器检测所控制对象的状态并将信息传送给控制器；控制器根据传感器的信号计算得出控制策略，并输出相应的控制信号；执行器根据控制信号执行相应的动作，将所控制对象带到目标位置或实现目标速度。
总的来说，伺服系统通过传感器对所控制对象进行实时监测，控制器计算得出控制策略，通过控制信号驱动执行器实现对对
象的精确位置控制。
这种工作原理使得伺服系统在许多工业领域中得到广泛应用，例如机械加工、自动化生产线等。
伺服系统的技术原理及应用
伺服系统的技术原理及应用1. 简介伺服系统是一种常见的控制系统，用于控制电机或其他执行器的位置、速度和加速度。
伺服系统通过反馈机制实时监测执行器位置，并根据预定的目标位置进行调整，以实现精确的运动控制。
2. 技术原理伺服系统的核心是控制回路，通过不断采集和处理反馈信号来调整执行器的运动。
下面是伺服系统的技术原理的简要介绍：2.1 传感器伺服系统通常配备有传感器，用于监测执行器的位置、速度和加速度。
例如，编码器可以测量电机的转速和转角，线性位移传感器可以测量线性执行器的位置。
2.2 控制器伺服系统还包括一个控制器，通常是一个嵌入式系统，用于处理传感器的反馈信号并生成控制信号。
控制器根据预定的位置和速度要求，计算出比较信号与反馈信号的误差，并作出相应的调整。
2.3 电机驱动器伺服系统通过电机驱动器控制电机的转动。
电机驱动器接收控制器生成的控制信号，通过调节电流或电压来控制电机的速度和力矩输出。
电机驱动器还可以通过PWM控制技术精确控制电机的位置。
2.4 反馈回路伺服系统还包括一个反馈回路，用于实时监测执行器的位置和状态。
反馈信号通过传感器返回到控制器，与预定的目标位置进行比较，从而调整控制信号。
反馈回路的作用是使系统能够自动纠正任何运动偏差和不确定性。
3. 应用领域伺服系统在许多领域都有广泛的应用。
以下是一些常见的应用领域：3.1 机器人及自动化伺服系统被广泛应用于机器人和自动化设备中，用于精确控制机械臂、运动平台和其他执行器的位置和速度。
伺服系统的高精度和动态响应使其成为机器人和自动化设备的理想选择。
3.2 制造业在制造业中，伺服系统通常用于控制各种设备的运动，例如数控机床、印刷机、包装线等。
伺服系统的高精度和可靠性能够提高生产效率和产品质量。
3.3 纺织业在纺织业中，伺服系统常用于控制纺织机械的运动，例如织机、卷绕机等。
伺服系统能够精确控制纺织机械的速度和张力，从而保证产品的质量和一致性。
3.4 医疗设备在医疗设备中，伺服系统常用于控制X射线机、射频刀等精密设备的运动。
伺服系统的工作原理
伺服系统的工作原理伺服系统是一种自动控制系统，用于控制机械设备的运动。
它通常由控制器、电机、传感器和执行器等组成。
伺服系统的工作原理可以简单地描述为：控制器接收来自传感器的反馈信号，将信号与设定值进行比较，并输出控制信号给电机驱动器，从而实现对机械设备的精确控制。
首先，控制器是伺服系统的核心部件之一，它负责接收来自传感器的反馈信号并进行处理。
传感器可以是位置传感器、速度传感器或力传感器等，用于测量机械设备的实际状态。
控制器根据传感器的反馈信号与设定值进行比较，计算出误差信号，并根据设计好的控制算法进行处理。
接下来，控制器将处理过的信号输出给电机驱动器，控制电机的运动。
电机驱动器是伺服系统的另一个重要组成部分，它将控制信号转换成合适的电流或电压信号，驱动电机实现所需的运动。
然后，电机接收到来自电机驱动器的控制信号，根据信号的大小和方向进行相应的运动。
电机是伺服系统的执行部件，它可以是直流电机、步进电机或交流伺服电机等不同类型的电动机。
电机的运动会改变机械设备的位置、速度或力。
最后，传感器再次将机械设备的状态反馈给控制器，形成一个闭环控制系统。
控制器根据反馈信号与设定值的比较结果，调整输出信号的大小和方向，实现对机械设备的精确控制。
通过不断重复这个过程，伺服系统可以保持机械设备在设定值附近的精确位置、速度或力。
在伺服系统中，控制器的精确性和响应速度是关键因素之一。
控制器需要根据不同的应用需求设计合适的控制算法，以提高控制精度和响应性能。
同时，传感器的准确性和稳定性也对系统性能有重要影响。
传感器需要能够准确地测量机械设备的状态，并及时将反馈信号传递给控制器。
此外，电机驱动器的输出功率和响应速度也会影响系统的性能。
高性能的电机驱动器可以更有效地控制电机的运动，提高系统的运动精度和稳定性。
综上所述，伺服系统是一种通过控制器对电机驱动器输出控制信号，然后通过电机实现对机械设备运动的精确控制的自动控制系统。
它的工作原理包括传感器测量反馈信号、控制器计算误差信号、电机驱动器转换控制信号以及电机根据信号运动等过程。
伺服电机原理
伺服电机原理
伺服电机是一种可以根据外部控制信号精确控制旋转角度和速度的电机。
它在
自动控制系统中得到广泛应用，常见于工业自动化、机器人、医疗设备等领域。
本文将介绍伺服电机的工作原理及其应用。
工作原理
伺服电机的工作原理基于反馈闭环控制系统。
其基本组成包括伺服电机本身、
编码器、控制器和电源。
控制器接收外部输入的控制信号，通过比较控制信号和编码器反馈信号，生成误差信号，并根据误差信号控制伺服电机的转速和位置。
具体工作流程如下： 1. 控制器接收控制信号，并将其转换为电压或电流信号；2. 伺服电机根据控制信号转动，同时编码器实时监测电机角度，并将当前角度信息反馈给控制器； 3. 控制器比较编码器反馈信号与控制信号的差异，计算误差信号；
4. 控制器根据误差信号调整输出信号，控制伺服电机的转速和位置，使误差信号趋于零。
应用领域
伺服电机广泛应用于以下领域： 1. 工业自动化：用于控制机械臂、印刷机、包装机等，实现精确的位置控制； 2. 机器人：作为机器人关节驱动电机，提供精确
的轴向运动； 3. 医疗设备：在影像设备、手术机器人等医疗设备中，提供精准的
位置控制； 4. 航空航天：用于飞行器控制、卫星定位等领域，要求高精度和可靠性。
综上所述，伺服电机通过反馈闭环控制系统实现精准的位置和速度控制，广泛
应用于工业、机器人、医疗等领域，为自动控制系统提供了重要的驱动功能。
伺服系统的应用和控制原理
伺服系统的应用和控制原理1. 什么是伺服系统伺服系统是一种用于控制和调节运动的系统，它包括伺服驱动器、伺服电机和控制器。
伺服系统通常应用于需要精确控制位置、速度或力的场合，例如机床、机器人、自动化生产线等。
伺服系统的核心原理是通过对驱动器和电机的控制，使得输出的位置、速度等达到预设的目标值。
2. 伺服系统的应用伺服系统具有广泛的应用领域，下面列举几个常见的应用场景：•CNC机床：伺服系统在数控机床中扮演着重要的角色，通过控制伺服电机的运动，实现工件在各个坐标轴上的精确定位和加工。
•机器人：伺服系统是机器人关节控制的核心。
通过控制伺服驱动器和电机，实现机器人关节的运动和姿态控制，从而完成各种复杂的任务。
•自动化生产线：伺服系统在自动化生产线中被广泛应用，可以实现产品输送、定位、装配等工序的高精度控制。
•医疗设备：伺服系统在医疗设备中的应用也非常普遍，例如医疗机器人、手术机器人等，可以实现精确的手术操作和治疗。
3. 伺服系统的控制原理伺服系统的控制原理主要包括如下几个方面：•位置反馈：伺服系统通过测量被控对象的位置，将其与目标位置进行比较，得到位置误差信号。
常用的位置反馈元件包括编码器和光栅尺等。
•控制器：控制器根据位置误差信号进行运算，并输出相应的控制信号，驱动伺服电机实现位置调节。
常见的控制器包括PID控制器、模糊控制器等。
•驱动器：驱动器是将控制信号转化为电机驱动信号的装置。
它通常包括功率放大器和电机驱动电路。
•电机：伺服电机是伺服系统的最终执行单元，根据驱动信号控制转子运动，从而实现位置、速度或力的调节。
4. 伺服系统的特点伺服系统具有以下几个特点：•高精度：伺服系统能够实现很高的位置、速度和力控制精度，通常能够达到亚微米级的精度。
•高稳定性：伺服系统采用闭环控制，能够抑制干扰和系统不稳定带来的问题，具有良好的稳定性。
•快速响应：伺服系统的响应速度快，能够在很短的时间内调节到目标状态。
•多轴同步：伺服系统可以同时控制多个轴，实现复杂的运动和协调控制。
伺服电机的工作原理
伺服电机的工作原理引言概述：伺服电机是一种能够精准控制位置、速度和加速度的电机，广泛应用于工业自动化、机器人技术、航空航天等领域。
了解伺服电机的工作原理对于掌握其应用和维护至关重要。
一、伺服电机的基本结构1.1 电机部分：伺服电机通常由电机、编码器、控制器和传感器等部分组成。
1.2 编码器：编码器用于反馈电机的位置信息，实现闭环控制。
1.3 控制器：控制器接收编码器反馈的位置信息，并根据设定的目标位置控制电机的转动。
二、伺服电机的工作原理2.1 闭环控制：伺服电机采用闭环控制系统，通过不断比较实际位置和目标位置的差异，调整电机的转速和转向，实现精准控制。
2.2 PID控制：伺服电机控制器通常采用PID控制算法，即比例、积分、微分控制，通过调节这三个参数，实现对电机的精确控制。
2.3 反馈系统：编码器等反馈系统可以实时监测电机的位置信息，将实际位置反馈给控制器，从而实现闭环控制。
三、伺服电机的应用领域3.1 工业自动化：伺服电机广泛应用于自动化生产线上，用于控制机械臂、输送带等设备的运动。
3.2 机器人技术：伺服电机是机器人关节驱动的重要组成部分，可以实现机器人的精准运动和操作。
3.3 航空航天：伺服电机在航空航天领域用于控制飞行器的姿态和航向，保证飞行器的稳定性和精准性。
四、伺服电机的优势4.1 精准控制：伺服电机可以实现高精度的位置控制，适用于对运动精度要求较高的场合。
4.2 高效能：伺服电机具有高效能的特点，能够在短时间内实现快速响应和高速转动。
4.3 稳定性：由于采用闭环控制系统，伺服电机具有良好的稳定性和抗干扰能力，适用于复杂环境下的应用。
五、伺服电机的发展趋势5.1 高性能化：伺服电机将不断追求更高的性能指标，如更高的转速、更高的精度等。
5.2 智能化：伺服电机将逐渐智能化，具备自学习、自适应等功能，更好地适应各种复杂环境。
5.3 网络化：伺服电机将与网络技术结合，实现远程监控、故障诊断等功能，提高设备的可靠性和维护性。
伺服系统的工作原理
伺服系统的工作原理伺服系统是一种能够精确控制运动位置、速度和加速度的系统，它在工业自动化、机器人、数控机床等领域得到了广泛的应用。
伺服系统的工作原理主要包括传感器、控制器和执行器三个部分。
首先，传感器是伺服系统的感知器官，它可以实时地感知运动位置、速度和加速度等参数，并将这些参数反馈给控制器。
常用的传感器包括编码器、光栅尺、霍尔传感器等，它们能够将机械运动转换成电信号，从而实现对运动状态的实时监测。
其次，控制器是伺服系统的大脑，它根据传感器反馈的信息，通过内部的控制算法计算出控制指令，并将指令发送给执行器。
控制器通常采用微处理器或者数字信号处理器，它能够实时地对传感器反馈的信息进行处理，从而保证系统对运动状态的精准控制。
最后，执行器是伺服系统的执行器官，它根据控制器发送的指令，驱动负载实现精确的运动控制。
常见的执行器包括伺服电机、液压缸、气动马达等，它们能够根据控制器发送的脉冲信号，精准地控制负载的位置和速度。
总的来说，伺服系统的工作原理可以简单概括为，传感器感知运动状态，控制器计算控制指令，执行器驱动负载实现精确的运动控制。
这种闭环控制系统能够实现对运动状态的高精度控制，从而满足工业自动化和机器人等领域对运动精度的要求。
在实际应用中，伺服系统的工作原理可以根据具体的控制要求进行调整和优化，例如采用不同的传感器、控制算法和执行器等，以适应不同的工程需求。
因此，了解伺服系统的工作原理对于工程师和技术人员来说至关重要，它能够帮助他们更好地设计和应用伺服系统，从而提高生产效率和产品质量。
综上所述，伺服系统的工作原理是一个涉及传感器、控制器和执行器的闭环控制系统，它能够实现对运动状态的高精度控制。
通过对伺服系统工作原理的深入了解，我们能够更好地应用和优化伺服系统，从而推动工业自动化和智能制造的发展。
伺服系统工作原理解读
第一部分：伺服系统的工作原理伺服系统(servo system)亦称随动系统，属于自动控制系统中的一种，它用来控制被控对象的转角(或位移)，使其能自动地、连续地、精确地复规输入指令的变化规律。
它通常是具有负反馈的闭环控制系统，有的场合也可以用开环控制来实现其功能。
在实际应用中一般以机械位置或角度作为控制对象的自动控制系统，例如数控机床等。
使用在伺服系统中的驱动电机要求具有响应速度快、定位准确、转动惯量较大等特点，这类专用的电机称为伺服电机。
其基本工作原理和普通的交直流电机没有什么不同。
该类电机的专用驱动单元称为伺服驱动单元，有时简称为伺服，一般其内部包括转矩（电流）、速度和/或位置闭环。
其工作原理简单的说就是在开环控制的交直流电机的基础上将速度和位置信号通过旋转编码器、旋转变压器等反馈给驱动器做闭环负反馈的PID调节控制。
再加上驱动器内部的电流闭环，通过这3个闭环调节，使电机的输出对设定值追随的准确性和时间响应特性都提高很多。
伺服系统是个动态的随动系统，达到的稳态平衡也是动态的平衡。
全数字伺服系统一般采用位置控制、速度控制和力矩控制的三环结构。
系统硬件大致由以下几部分组成：电源单元；功率逆变和保护单元；检测器单元；数字控制器单元；接口单元。
相对应伺服系统由外到内的"位置"、"速度"、"转矩" 三个闭环，伺服系统一般分为三种控制方式。
在使用位置控制方式时，伺服完成所有的三个闭环的控制。
在使用速度控制方式时，伺服完成速度和扭矩（电流）两个闭环的控制。
一般来讲，我们的需要位置控制的系统，既可以使用伺服的位置控制方式，也可以使用速度控制方式，只是上位机的处理不同。
另外，有人认为位置控制方式容易受到干扰。
而扭矩控制方式是伺服系统只进行扭矩的闭环控制，即电流控制，只需要发送给伺服单元一个目标扭矩值，多用在单一的扭矩控制场合，比如在小角度裁断机中，一个电机用速度或位置控制方式，用来向前传送材料，另一个电机用作扭矩控制方式，用来形成恒定的张力。
伺服系统的工作原理
伺服系统的工作原理1 什么是伺服系统？伺服系统是一个自动控制系统，它通过对运动装置的控制来实现精确位置和速度控制。
伺服系统通常由一个电机、一个传感器和一个控制电路组成。
2 伺服系统的工作原理伺服系统的工作原理可以通过以下步骤来解释：首先，伺服电机的运动通过一个承载装置来实现。
其次，传感器观察电机的性能，并将运动数据反馈给控制器。
最后，控制器依据传感器反馈的数据，调整电机的转速和力矩，以达到所期望的运动精度和速度。
3 伺服系统的组成部分伺服系统由许多部分组成，这些部分有机地相互作用，以实现伺服系统的正常运行。
下面是伺服系统的主要组成部分：- 电机：伺服电机通常采用直流电机、交流电机、步进电机等。
这种电机有较高的精度和速度，能够实现快速反应和定位。
- 传感器：传感器用于检测电机的位置、速度和方向，这些数据对控制器调整电机的运动非常关键。
- 控制器：控制器是伺服系统的核心部分，负责采集和分析传感器的数据，以及执行相应的控制算法，使电机实现精确的位置和速度控制。
4 应用领域伺服系统广泛应用于各种行业，例如机床制造、印刷、包装、自动化生产线等。
这种系统的精度和速度能够满足不同行业的各种需求。
例子包括：- 机床制造：伺服系统能够实现加工过程中的高精度定位和转速调整，从而提高机床的加工质量和效率。
- 包装：伺服系统在包装制造中的应用非常普遍，因为它能够帮助包装机器实现对瓶子、罐子等包装物的准确定位和变形。
5 总结伺服系统是由电机、传感器和控制器组成的自动控制系统。
它能够实现高精度的位置和速度控制，广泛应用于机床制造、印刷、包装和自动化生产线等领域。
伺服系统的分类和基本组成形式
伺服系统的分类和基本组成形式伺服电机可使控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。
伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，且具有机电时间常数小、线性度高、始动电压等特性，可把所收到的电信号转换成电动机轴上的角位移或角速度输出。
分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。
数控机床伺服系统的作用在于接受来自数控装置的指令信号，驱动机床移动部件跟随指令脉冲运动，并保证动作的快速和准确，这就要求高质量的速度和位置伺服。
以上指的主要是进给伺服控制，另外还有对主运动的伺服控制，不过控制要求不如前者高。
数控机床的精度和速度等技术指标往往主要取决于伺服系统。
伺服系统的分类伺服系统按其驱动元件划分，有步进式伺服系统、直流电动机伺服系统、交流电动机伺服系统。
按控制方式划分，有开环伺服系统、闭环伺服系统和半闭环伺服系统等，实际上数控系统也分成开环、闭环和半闭环3种类型。
1、开环系统开环系统，它主要由驱动电路，执行元件和机床3大部分组成。
常用的执行元件是步进电机，通常称以步进电机作为执行元件的开环系统为步进式伺服系统，在这种系统中，如果是大功率驱动时，用步进电机作为执行元件。
驱动电路的主要任务是将指令脉冲转化为驱动执行元件所需的信号。
2、闭环系统闭环系统主要由执行元件、检测单元、比较环节、驱动电路和机床5部分组成。
在闭环系统中，检测元件将机床移动部件的实际位置检测出来并转换成电信号反馈给比较环节。
常见的检测元件有旋转变压器、感应同步器、光栅、磁栅和编码盘等。
通常把安装在丝杠上的检测元件组成的伺服系统称为半闭环系统;把安装在工作台上的检测元件组成的伺服系统称为闭环系统。
由于丝杠和工作台之间传动误差的存在，半闭环伺服系统的精度要比闭环伺服系统的精度低一些。
比较环节的作用是将指令信号和反馈信号进行比较，两者的差值作为伺服系统的跟随误差，经驱动电路，控制执行元件带动工作台继续移动，直到跟随误差为零。
伺服系统组成、概述与控制原理（难得好文）
伺服系统组成、概述与控制原理（难得好⽂）伺服系统既可以是开环控制⽅式，也可以是闭环控制⽅式。
⼀、伺服系统简述伺服系统（servomechanism）指经由闭环控制⽅式达到对⼀个机械系统的位置、速度和加速度的控制。
⼀个伺服系统的构成包括被控对象、执⾏器和控制器（负载、伺服电动机和功率放⼤器、控制器和反馈装置）。
1. 执⾏器的功能在于提供被控对象的动⼒，其构成主要包括伺服电动机和功率放⼤器，伺服电动机包括反馈装置如光电编码器、旋转编码器或光栅等（位置传感器）。
2. 控制器的功能在于提供整个伺服系统的闭环控制如转矩控制、速度控制、位置控制等，伺服驱动器通常包括控制器和功率放⼤器。
3. 反馈装置除了位置传感器，可能还需要电压、电流和速度传感器。
下图为⼀般⼯业⽤伺服系统的组成框图，其中红⾊为伺服驱动器组成部分，黄⾊为伺服电机组成部分。
“伺服”——词源于希腊语“奴⾪”的意思。
⼈们想把“伺服机构”当成⼀个得⼼应⼿的驯服⼯具，服从控制信号的要求⽽动作：在讯号来到之前，转⼦静⽌不动；讯号来到之后，转⼦⽴即转动；当讯号消失，转⼦能即时⾃⾏停转。
由于它的“伺服”性能，因此⽽得名——伺服系统。
⼆、常⽤参数1、伺服电机铭牌参数1. 法兰尺⼨2. 电机极对数3. 电机额定输出功率4. 电源电压规格：单相/三相5. 电机惯量：分为⼤、中、⼩惯量，指的是转⼦本⾝的惯量，从响应⾓度来讲，电机的转⼦惯量应⼩为好；从负载⾓度来看，电机的转⾃惯量越⼤越好6. 电机出轴类型：键槽、扁平轴、光轴、减速机适配…7. 电机动⼒线定义：U: RED V：BLACK W: WHITE8. 额定转速9. 编码器线数：2500/1250/1000/17B/20B法兰是轴与轴之间相互连接的零件，⽤于管端之间的连接。
2、伺服驱动器铭牌参数1. 额定输出功率2. 电源电压规格3. 编码器线数3、伺服系统的性能指标1. 检测误差：包括给定位置传感器和反馈位置传感器的误差，传感器本⾝固有，⽆法克服；2. 系统误差：系统类型决定了系统误差。
伺服系统的原理与结构
伺服系统的原理与结构伺服系统是现代自动控制系统中常见的一种控制方式，它广泛应用于工业生产、机械制造、航空航天等领域。
本文将介绍伺服系统的原理与结构，以帮助读者更好地理解和应用伺服系统。
一、原理伺服系统的原理基于反馈控制理论，主要包括测量反馈、比较反馈和校正反馈三个步骤。
首先，通过传感器测量被控对象的状态，如位置、速度、力量等。
然后，将测量值与设定值进行比较，得到误差信号。
最后，通过校正反馈的方法，将误差信号转换为控制信号，作用于执行机构，使系统输出与设定值更加接近，实现对被控对象的精确控制。
伺服系统的原理可以用数学公式描述，其中关键的控制算法有比例控制、积分控制和微分控制三种方式。
比例控制根据误差信号的大小调节输出信号，实现快速的响应速度；积分控制根据误差信号的累积值调整输出信号，实现较好的稳定性；微分控制根据误差信号的变化率调节输出信号，实现平稳的过渡过程。
综合使用这三种控制方式，可以使伺服系统具有较好的动态特性和鲁棒性。
二、结构伺服系统由多个组成部分构成，包括传感器、执行机构、控制器和供电系统。
下面将分别介绍各个组成部分的功能和特点。
1. 传感器：传感器是伺服系统中获取被控对象状态信息的关键部分。
常见的传感器包括位置传感器、速度传感器和力传感器等。
位置传感器用于测量被控对象的位置，速度传感器用于测量被控对象的速度，力传感器用于测量被控对象的力量。
传感器的选择应根据具体应用需求来确定。
2. 执行机构：执行机构是伺服系统中实现控制效果的关键部分。
常见的执行机构包括伺服电机、伺服阀和伺服驱动器等。
伺服电机通常具有高转矩、高精度和高响应速度的特点，可用于控制机械设备的位置和速度。
伺服阀常用于液压系统，可用于控制液压执行元件的力量和速度。
伺服驱动器是控制执行机构的关键设备，可接收控制信号并驱动执行机构进行精确控制。
3. 控制器：控制器是伺服系统中实现控制算法的核心部分。
根据实际需求，控制器可以采用单片机、PLC或专用的伺服控制器等设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伺服系统包含哪些(基本组成_工作原理_应用)
伺服系统的结构组成机电一体化的伺服控制系统的结构、类型繁多，但从自动控制理论的角度来分析，伺服控制系统一般包括控制器、被控对象、执行环节、检测环节、比较环节等五部分。
下图给出了伺服系统组成原理框图。
图伺服系统组成原理框图
1.比较环节
比较环节是将输入的指令信号与系统的反馈信号进行比较，以获得输出与输入间的偏差信
2.控制器
控制器通常是计算机或PID控制电路，其主要任务是对比较元件输出的偏差信号进行变换处理，以控制执行元件按要求动作。
3.执行环节
执行环节的作用是按控制信号的要求，将输入的各种形式的能量转化成机械能，驱动被控对象工作。
机电一体化系统中的执行元件一般指各种电机或液压、气动伺服机构等。
4.被控对象
5.检测环节
检测环节是指能够对输出进行测量并转换成比较环节所需要的量纲的装置，一般包括传感器和转换电路。
伺服系统工作原理伺服系统是使物体的位置、方位、状态等输出被控量能够跟随输入目标的任意变化而变化的自动控制系统，即伺服系统是具有反馈的闭环自动控制系统。
它由计算机数字控制系统、伺服驱动器、伺服电动机、速度和位置传感器等组成。
计算机数字控制系统用来存储零件加工程序，根据编码器反馈回来的信息进行各种插补运算和软件实时控制，向各坐标轴的伺服驱动系统发出各种控制命令。
伺服驱动器和伺服电动机接收到计算机数字控制系统的控制命令后，对功率进行放大、变换与调控等处理，能够快速平滑调。
