第一章 FTTx+LAN宽带的安装
第一节F TTx+LAN概述

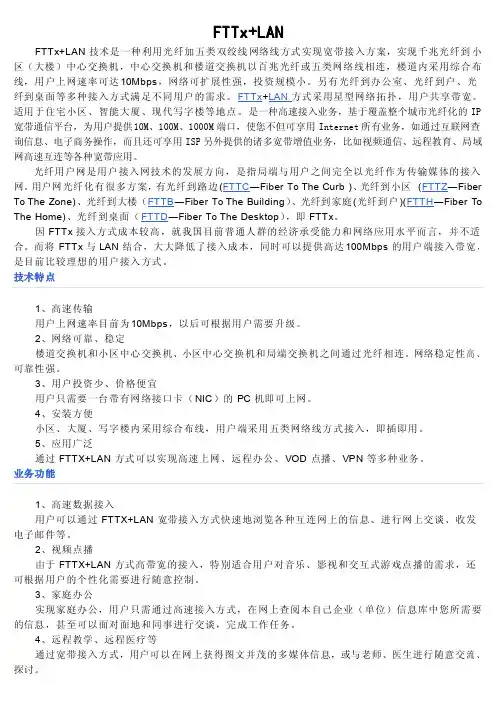

一、什么是FTTx+LAN(光纤+局域网)
这是一种利用光纤+五类线方式实现"千兆到小区、百兆到大楼、十兆到家庭"的宽带接入方案,小区内的交换机和局端交换机以光纤相连,小区内采用综合布线,用户上网速率可达10M/100Mbps,网络可扩展性强,投资规模小。
二、FTTx+LAN宽带接入方式网络结构图
二、FTTx+LAN的特点:
高速上网:用户上网速率可达10M/100Mbps。
可靠性高、稳定性好:小区/大厦/写字楼内的交换机与局端交换机之间以光纤相连。
用户投资少、价格便宜:用户只需要一台带有网卡(NIC)的PC机即可上网。 安装方便:小区/大厦/写字楼内采用综合布线,用户端采用五类线方式接入,即插即用。
应用广:高速上网、远程办公、VOD点播、VPN。
FTTx+LAN接入适用对象:住宅小区、智能大厦、现代写字楼。
接入方案:千兆到小区、百兆到大楼、十兆到家庭/桌面。
第二节相关线缆介绍
一、五类线(俗称网线):
分为室内型和室外型两种,五类线由8根不同颜色的线分成4对绞合在一起,成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。五类线最高速率可达100Mbps,符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。
二、光纤:
光纤是一种细小、柔韧并能传输光信号的传输介质,相对于其它传输介质来说,光纤具有传输距离长、传输速率高、安全性好等特点。主要适用于长距离、大容量、高速度的场合,如大型网络的主干线等。
光纤主要分:多模光纤和单模光纤,两种光纤主要区别:
单模光纤:纤芯直径很小(8-10μm),光信号仅与光纤轴成单个可分辨角度的单光线传输,只以单一模式传输,避免了模态色散,使得传输频带宽,传输容量大,光信号损耗小,离散小,适用于大容量、长距离通信。(单模光纤外观一般为黄色)
多模光纤:光信号与光纤轴成多个可分辨角多光线传输,以多个模式同时传输,其直径在50-200μm,比单模光纤传输性能差。可分为多模突变型光纤和多模渐变型光纤,前者纤芯较大,传输模态较多,带宽窄,转输容量小。
(多模光纤外观一般为橘红色)
跳线:
跳线就是五类网线连接线,由跳线电缆和连接硬件制成,跳线电缆为八芯的五类线(有些连接硬件为两个6位或8位的模块插头,或者它们有一个或多个裸线头)。跳线用在配线架上交接各种链路,可作为配线架和配线架或配
线架和设备连接使用,常用的两种跳线:模块化配线架跳线和idc配线架跳线.
模块化配线架跳线采用模块化跳线(两头均为rj-45跳线)进行线路连接,可作为配线间的跳线,也可以在工作区中使用.
idc式配线架跳线可采用模块化的idc跳插线(俗称“鸭嘴跳线”),以及交叉连接跳线进行线路连接。
模块化跳线和idc跳插线可方便地插拔,而交叉连接跳线则需要专用的压线工具(如bix压线刀)将跳线压如idc连接器的卡线夹中。
第三节五类线制作指导
五类线的常用制作方法分为平行线和交叉线,具体用途参见表一。
平行线:所谓的平行线(俗称直连线),是将线的两端采用同样的做法,一种是两端都采用T568A标准制作,另一种是两端都采用T568B标准制作,通常都使用T568B标准。
交叉线:交叉线是一端采用T568A标准,另一端采用T568B标准,也就是两端用不同的线序标准,但是必须遵循线序的规范。
表一:应用类别接线方法
下面就双绞线的具体制作方法作一介绍:
二. 双绞线的接法:
首先有两种接法:EIA/TIA 568B标准和EIA/TIA 568A标准。一般使用EIA/TIA 568B标准。
将水晶头的尾巴向下(即平的一面向上),从左至右,分别定为1 2 3 4
5 6 7 8 ,以下是各口线的分布:
T568A线序
1 2 3 4 5 6 7 8 绿白绿橙白蓝蓝白橙棕白棕T568B线序
1 2 3 4 5 6 7 8 橙白橙绿白蓝蓝白绿棕白棕
三. 水晶头的制作
(1)剪断
利用压线钳的剪线刀口剪取适当长度的网线。
(2)剥皮
用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。
(注意:剥与大拇指一样长即可)
【小提示】
网线钳挡位离剥线刀口长度通常恰好为水晶头长度,这样可以有效避免剥线过长或过短。剥线过长一则不美观,另一方面因网线不能被水晶头卡住,容易松动;剥线过短,因有包皮存在,太厚,不能完全插到水晶头底部,造成水晶头插针不能与网线芯线完好接触,当然也不能制作成功了。
(3)排序
剥除外包皮后即可见到双绞线网线的4对8条芯线,并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为:棕色、橙色、绿色、蓝色。每对线都是相互缠绕在一起的,制作网线时必须将4个线对的8条细导线一一拆开、理顺、捋直,然后按照规定的线序排列整齐。
排列水晶头8根针脚:将水昌头有塑造料弹簧片的一面向下,有针脚的一方向上,使有针脚的一端指向远离自己的方向,有方型孔的一端对着自己,此时,最左边的是第1脚,最右边的是第8脚,其余依次顺序排列。
(4)剪齐
把线尽量抻直(不要缠绕)、压平(不要重叠)、挤紧理顺(朝一个方向紧靠),然后用压线钳把线头剪平齐。这样,在双绞线插入水晶头后,每条线都能良好接触水晶头中的插针,避免接触不良。如果以前剥的皮过长,可以在这里将过长的细线剪短,保留的去掉外层绝缘皮的部分约为14mm,这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长,一来会由于线对不再互绞而增加串扰,二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出,造成线路的接触不良甚至中断。
(5)插入
一和以拇指和中指捏住水晶头,使有塑料弹片的一侧向下,针脚一方朝向远离自己的方向,并用食指抵住;另一手捏住双绞线外面的胶皮,缓缓用力将8条导线同时沿RJ-45头内的8个线槽插入,一直插到线槽的顶端。
(6)压制
确认所有导线都到位,并透地水晶头检查一遍线序无误后,就可以用压线钳制RJ-45头了。将RJ-45头从无牙的一侧推入压线钳夹槽后,用力握紧
