对夹蝶阀的常见故障和解决方法
对夹硬密封蝶阀内漏处理方式
对夹硬密封蝶阀内漏处理方式
对夹硬密封蝶阀内漏的处理方式可以从多个角度来考虑。
首先,内漏可能是由于密封件损坏或安装不当导致的,因此需要进行以下
处理:
1. 检查密封件,首先需要检查蝶阀的密封件,例如O形圈、填
料等是否有磨损、老化或者损坏,如果发现问题,需要及时更换密
封件。
2. 调整安装,检查蝶阀的安装情况,确保蝶阀安装正确、紧固
牢固,防止由于安装不当导致的内漏问题。
3. 清洁维护,定期清洁蝶阀内部,确保蝶阀内部没有杂物堵塞
或者腐蚀,保持蝶阀的正常运行状态。
另外,内漏问题也可能与蝶阀本身的质量有关,因此需要考虑
以下处理方式:
1. 更换蝶阀,如果经过检查发现蝶阀本身存在质量问题,建议
更换蝶阀。
2. 技术改进,与制造厂家或专业技术人员联系,寻求技术改进
和优化建议,以解决蝶阀内漏的问题。
最后,预防内漏问题也是非常重要的,可以考虑以下措施:
1. 定期检查,定期对蝶阀进行检查,及时发现问题并进行处理。
2. 规范操作,对操作人员进行规范的操作培训,确保他们正确
使用和维护蝶阀。
3. 质量管理,加强对蝶阀质量的管理,选择可靠的制造厂家和
供应商,确保蝶阀的质量稳定可靠。
综上所述,对夹硬密封蝶阀内漏的处理方式涉及到检查密封件、调整安装、清洁维护、更换蝶阀、技术改进和预防措施等多个方面,需要综合考虑并采取相应的措施来解决问题。
对夹式蝶阀密封损坏原因
对夹式蝶阀密封损坏原因1.引言1.1 概述夹式蝶阀是一种常见的工业阀门,用于控制和调节介质的流动。
在使用过程中,密封是保证夹式蝶阀正常运行的重要环节。
然而,密封损坏问题常常出现,导致阀门功能失效、泄漏等问题的发生。
因此,了解夹式蝶阀密封损坏的原因对于提升夹式蝶阀的性能和可靠性具有重要意义。
本文将对夹式蝶阀密封损坏的原因进行深入探讨和分析。
首先,我们将介绍夹式蝶阀的结构和工作原理,以便更好地理解其密封机制。
其次,我们将从多个角度探讨夹式蝶阀密封损坏的可能原因,包括材料选择不当、密封面磨损、操作不当等。
针对每个原因,我们将详细讲解其发生的机理和对密封性能的影响。
最后,我们将总结以上内容并提出一些建议,以帮助用户正确使用夹式蝶阀并预防密封损坏。
通过对夹式蝶阀密封损坏原因进行深入研究,我们可以为夹式蝶阀的设计、生产和使用提供重要的参考依据。
不仅可以减少夹式蝶阀密封损坏问题的发生,还能提高工业生产过程中的安全性和效率。
因此,本文的目的在于为读者提供关于夹式蝶阀密封损坏原因的全面了解,并为相关领域的专业人士提供参考和借鉴。
希望通过本文的阐述,能够提高人们对夹式蝶阀密封问题的认识,促进工业阀门技术的进步和发展。
1.2文章结构文章结构是指文章的整体组织架构和内容安排方式。
本文旨在探讨夹式蝶阀密封损坏的原因,文章结构将遵循以下几个要点。
首先,第一部分为引言。
引言部分概述了整篇文章的主题和目的,并介绍了夹式蝶阀密封损坏的背景和重要性。
同时,引言也包含了本文的结构,即本文将分为引言、正文和结论三个部分。
接着,第二部分为正文。
正文部分将详细阐述夹式蝶阀密封损坏的两个主要原因。
在第一个要点中,我们将探讨夹式蝶阀材料质量不过关导致的密封损坏。
具体而言,我们将分析材料的选择、加工和制造过程中可能出现的问题,并探讨这些问题对夹式蝶阀密封的影响。
在第二个要点中,我们将研究由于错误安装和维护导致的密封损坏。
我们将重点关注夹式蝶阀在安装和维护过程中可能存在的问题,并提出相应的解决方案。

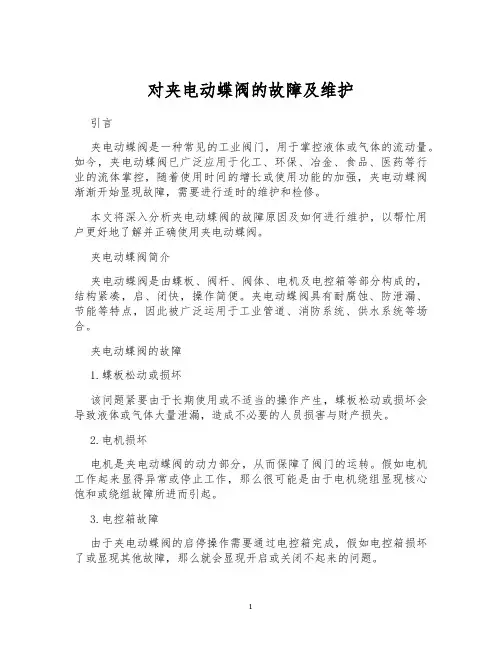

对夹电动蝶阀的故障及维护
对夹电动蝶阀的故障及维护引言夹电动蝶阀是一种常见的工业阀门,用于掌控液体或气体的流动量。
如今,夹电动蝶阀已广泛应用于化工、环保、冶金、食品、医药等行业的流体掌控,随着使用时间的增长或使用功能的加强,夹电动蝶阀渐渐开始显现故障,需要进行适时的维护和检修。
本文将深入分析夹电动蝶阀的故障原因及如何进行维护,以帮忙用户更好地了解并正确使用夹电动蝶阀。
夹电动蝶阀简介夹电动蝶阀是由蝶板、阀杆、阀体、电机及电控箱等部分构成的,结构紧凑,启、闭快,操作简便。
夹电动蝶阀具有耐腐蚀、防泄漏、节能等特点,因此被广泛运用于工业管道、消防系统、供水系统等场合。
夹电动蝶阀的故障1.蝶板松动或损坏该问题紧要由于长期使用或不适当的操作产生,蝶板松动或损坏会导致液体或气体大量泄漏,造成不必要的人员损害与财产损失。
2.电机损坏电机是夹电动蝶阀的动力部分,从而保障了阀门的运转。
假如电机工作起来显得异常或停止工作,那么很可能是由于电机绕组显现核心饱和或绕组故障所进而引起。
3.电控箱故障由于夹电动蝶阀的启停操作需要通过电控箱完成,假如电控箱损坏了或显现其他故障,那么就会显现开启或关闭不起来的问题。
4.管道堵塞管道堵塞也是导致夹电动蝶阀故障的常见原因,管道内长时间运行或管道不清洗就可能会造成管道内杂质的堵塞,不仅简单导致夹电动蝶阀内部故障,同样也会影响到整个生产过程。
5.密封不严夹电动蝶阀密封不严通常会表现为泄漏现象,这个问题很简单导致被流体或气体污染,除了在正常生产过程中带来麻烦外,密封不严还会降低工作效率和品质,这种故障需要适时排查与修复。
维护方法1.接受规范操作首先,夹电动蝶阀的操作需要得到专业人士的引导,以保证其使用规范。
同时应定期检查和保养夹电动蝶阀以及连接配件,检查电机、传动机构、密封件等核心部件是否显现松动或磨损现象。
2.更换松动或磨损的部件对于显现松动或磨损现象的部件,应适时整改或更换。
在储存夹电动蝶阀的时候应当保管好零部件,避开丢失或混乱。
蝶阀可能发生的故障及消除方法
蝶阀可能发生的故障及消除方法内容来源自网络故障:密封面泄漏1、蝶阀的蝶板、密封圈夹有杂物。
2、蝶阀的蝶板、密封关闭位置吻合不正。
3、出口则配装法兰螺栓受力均或未压紧。
4、试压方向未按要求.。
消除方法:1、消除杂质,清洗阀门内腔。
2、调整蜗轮或电动故障:密封面泄漏1、蝶阀的蝶板、密封圈夹有杂物。
2、蝶阀的蝶板、密封关闭位置吻合不正。
3、出口则配装法兰螺栓受力均或未压紧。
4、试压方向未按要求.。
消除方法:1、消除杂质,清洗阀门内腔。
2、调整蜗轮或电动执行器等执行机构的限位螺钉.以达阀门关闭位置正确。
3、查配装法兰平面及螺栓压紧力,应均匀压紧,4、按箭头方向进行旋压故障:阀门两端面泄漏1、两侧密封垫片失效,2、管法兰压紧力不均或未压紧。
消除方法:1、更换密封垫片。
2、压紧法兰螺栓(均匀用力)。
采购前阀门选型的步骤和依据:在流体管道系统中,阀门是控制元件,其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。
由于管道系统选择最适合的阀门显得非常重要,所以,了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。
阀门行业到目前为止,已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品;最高工作压力为600MPa,最大公称通径达5350mm,最高工作温度为1200℃,最低工作温度为-196℃,适用介质为水、蒸汽、油品、天然气、强腐蚀性介质(如浓硝酸、中浓度硫酸等)、易燃介质(如笨、乙烯等)、有毒介质(如硫化氢)、易爆介质及带放射性介质(金属钠、-回路纯水等)。
阀门承压件材质铸铜、铸铁、球墨铸铁、高硅铸铁、铸钢、锻钢、高、低合金钢、不锈耐酸钢、哈氏合金、因科镍尔、蒙乃尔合金、双相不锈钢、钛合金等。
并且能够生产各种电动、气动、液动阀门驱动装置。
面对如此众多的阀门品种和如此复杂的各种工况,要选择管道系统最适合安装的阀门产品,我以为,首先应了解阀门的特性;其次应掌握选择阀门的步骤和依据;再者应遵循选择阀门的原则。
阀门故障分析与处理
阀门故障分析与处理
一、阀门内漏故障分析与处理
故障现象:阀门内漏
原因分析:
1)、阀门设计不合理。
2)、加工件质量差。
3)、阀门不耐冲刷。
4)、检修工艺差。
处理方法:更换合格的阀门或将阀门隔离后解体阀门对阀门门芯和门座进行研磨。
对阀门进行改型,加强培训力度。
防范措施:
1)、阀门执行器的压力要适当。
2)、选用正确的阀门型号和材质。
3)、正确验收加工件。
二、阀门有砂眼及裂纹故障分析与处理
故障现象:阀门阀体上嗤水嗤汽。
原因分析:
1)、阀门质量不好。
2)、阀门铸造不合格。
处理方法:
1)、用扁铲錾去砂眼,进行补焊。
2)、对铸铁阀门,可采用钻孔加装丝堵。
3)、仔细查明裂纹深度,錾去裂纹部分,进行补焊。
防范措施:
严格把关,进货验证,保证质量,定期巡检。
三、阀门门盖结合面漏水故障分析与处理
故障现象:阀门在运行过程中阀盖泄漏严重。
原因分析:
1)、螺栓紧力不够。
2)、阀门紧固时偏斜,接合面变形。
3)、垫片质量差,,结合面不平。
处理方法:
1)、使用质量过关的垫片。
2)、清理结合面,使其平整、光滑。
3)、螺栓对角紧时,紧力要合适。
防范措施:
检修阀门时,应严格执行工艺标准。
蝶阀在使用过程存在的问题以及解决方案
书山有路勤为径,学海无涯苦作舟
蝶阀在使用过程存在的问题以及解决方案
目前,蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。
在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。
由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。
现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。
多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。
但是,这种蝶阀在使用过程中仍然存在以下问题:
一、由于多层软硬叠式密封圈固定在阀板上,当阀板常开状态时介质对其密封面形成正面冲刷,金属片夹层中的软密封带受冲刷后,直接影响密封性能。
二、受结构条件的限制该结构不适应做通径DN200 以下阀门,原因是阀板整体结构太厚,流阻大。
三、因三偏心结构的原理,阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。
正流状态时,介质压力越高密封挤压越紧。
当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时,密封开始泄漏。
高性能三偏心双向硬密封蝶阀,其特征在于:所述阀座密封圈由软性T 形密封环两侧多层不锈钢片组成。
阀板与阀座的密封面为斜圆锥结构,在阀板斜圆锥表面堆焊耐温、耐蚀合金材料;固定在调节环压板之间的弹簧与压板上调节。
蝶阀常见故障分析及排除方法
蝶阀(英文:butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流用。
蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。
蝶阀全开到全关通常是小于90°,蝶阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。
采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。
工作原理:阀瓣是一个圆盘,通过阀杆旋转,阀瓣在阀座范围内作90℃转动,实现阀门的开关。
它在管路中起关断作用。
亦可调节流量。
优点:结构简单,体积轻便,操作方便,密封性好。
缺点:全开时,阀板(密封圈)受介质冲蚀。
一、蝶阀的分类1.按结构形式分类(1)中心密封蝶阀(2)单偏心密封蝶阀(3)双偏心密封蝶阀(4)三偏心密封蝶阀1)三偏心金属密封蝶阀所谓“三偏心”是指阀轴、阀板在阀门内相对位置的偏移。
普通的蝶阀都是一个偏心,即阀轴中心线与密封面中心线(阀板中心线)偏离;高性能的再加一个偏心,即阀轴中心线与阀门中心线(管道中心线)偏离;双偏心的目的在于使阀板开至20°之后,密封副之间相互脱离,从而减少摩擦(凸轮效应)。
三偏心蝶阀在上述双偏心的基础上再增加一个独特的偏心—斜锥,即阀板的偏移(密封面与管道垂直面倾斜一个角度)。
这样使得阀门在90°行程范围内,密封副之间完全脱离,既加强了凸轮效应,又完全消除了摩擦;同时关闭阀门时,当密封副逐渐闭合,产生“楔块效应”,以最小的扭矩实现最严密的关断。
所谓“金属密封”是指阀座、密封圈采用耐磨、耐腐、耐高温的优质合金制成;同时为了避免密封圈与阀座硬碰硬,密封副之间设计成柔性接触,即形成“弹性金属密封”,以保证关得严密,开无摩擦。
有了“三偏心”的结构,再辅以“弹性金属密封”,这样的阀门操作轻便、经久耐用且密封良好。
三偏心金属密封蝶阀一般用在供热系统的主干线以及主分支上。
蝶阀故障有哪些解决方法
蝶阀故障有哪些解决方法任何机器都要进行必定的保护和修理,用来检测机器是不是能正常运转,以此来确保大家的生命安全和避免事端的发作,所以机器进行保护和修理是必不可少的。
你知道蝶阀该怎么去维修呢?以下是店铺为你整理的常见蝶阀出现的故障及解决方式,希望能帮到你。
常见蝶阀出现的故障及解决方式:可能发生的故障:密封面泄漏:1.蝶板、密封面夹有异物。
2.蝶板、密封面关闭位置吻合不正。
3.出口侧配置装法兰螺栓受力不均。
消除方法:1.消除杂质,清洗阀门内腔。
2.调整蜗轮或执行机构的调节螺钉,让阀门处于正确的关闭位置。
3.检测配装法兰的平面及螺栓压紧。
蝶阀阀门两端面泄漏1.两侧密封垫失效。
2.管法兰紧力不均或未压紧。
3.密封圈上、下密封垫片失效。
解决方式:1.更换密封垫片。
2.压紧法兰螺栓。
3.卸下阀门的压圈,更换密封圈,失效垫片。
蝶阀按结构形式上可分偏置板时、垂直板式、斜板式和杠杆式。
按密封形式可分为软密封型和硬密封型两种。
软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。
按连接形式可分为法兰连接和对夹式丽娜姐,按转动方式可分为手动、齿轮传动、气动、电动和液动几种。
修护的主要方面有:1、蝶阀液压设备设备完成后,依照说明书给设备增加必定的油。
新品油经过过滤才能够参加油箱。
2、初度运转时,要承认电动机滚动的方向是不是准确3、初度运转后,蓄能器里的压力要用氮气,必定不要用氧气,这么易发作爆炸。
4、应经常查看机器的各个零件是不是正常和损坏,若不正常要及时替换,避免发作事端。
5、有毛病指示亮、漏油等异常现象发作,要及时的进行查看,假如发现问题,及时进行修理。
当呈现毛病时,必定要及时的修理,修理要注意一下几点:1、蝶阀液压驱动设备呈现毛病时,应找到修理人员及时找到毛病,进行修理2、当对设备中的零件进行替换时,应先将蓄能器中的油到出,避免事端的发作。
3、对电器类零件进行替换时,应及时封闭电源,避免呈现触电的事端。
4、修理时,要查看螺丝的强度和硬度是不是到达生产厂的规则要求。
对夹蝶阀说明书
D71X 对夹式蝶阀使用说明书
该系列蝶阀为软密封对夹式,驱动装置通过阀轴带动闸板作90°
范围旋转,作起闭和调节动作。
1、公称压力:1.0MPa,1.6MPa;
2、使用温度:-15—75℃,
3、适用介质:水,蒸汽,天然气,食品,药品,油类;
1、结构特点:
1、结构简单紧凑,90°范围内旋转起闭迅速,准确;
2、操作扭矩小,省力轻巧;
3、双向密封,泄露量为零。
2、安装使用注意事项:
1、该系列蝶阀可以安装在任意位置的管道上,安装位置应保证使用,维修方便;
2、该系列蝶阀可双向适用无需考虑介质流向;
3、存放应保持干燥,阀板处于微闭状态(约3~~5°);
4、安装前清理阀门内腔,不允许有污物附着。
3、常见故障及排除方法:。
通用蝶阀的正确方法和常见故障及其排出方法
通用蝶阀的正确方法和常见故障及其排出方法一、蝶阀的工作原理和种类蝶阀是一种常用的流体掌控装置,其紧要作用是依据阀门开启角度的变化,更改管道内流体的通过本领。
蝶阀的开启角度可以通过手动旋转、电动或气动掌控等方式实现。
蝶阀具有结构简单、启动快速、造价低廉、流体阻力小等优点。
通用蝶阀依据流体通道的不同安装方式,可分为L型蝶阀和T型蝶阀两种。
L型蝶阀中的流体通道呈直角形,转动角度为0—90度;而T 型蝶阀中的流体通道呈T字形,转动角度为0—270度。
二、蝶阀的正确使用方法1.安装要求要求蝶阀安装在管道上时,其四周必需留有充分的空间,以便进行操作和维护。
阀门的安装方向应当与管道的流向保持一致,避开阀门与管道发生角度偏差和流体冲击。
同时,蝶阀在运行时也需保持正常工作状态,应避开各种外力对其产生影响。
2.使用要点在使用蝶阀过程中,需要渐渐启动,缓慢转动,保持阀门处于一个良好的通道状态下。
在操作过程中,应随时注意管道内的流体情况,避开流体产生压力过大的情况下,对阀门造成损坏。
3.维护要求蝶阀的维护是保证阀门正常工作的保证,定期检查和保养蝶阀可以避开蝶阀在使用过程中显现各种故障。
常常检查阀门的开关情形,确保阀门的正常启闭。
同时,定期对阀门进行润滑处理,以确保阀门的快捷性和使用寿命。
三、常见故障及其排出方法1.漏气若在阀门运转时发觉气体泄漏,应适时检查阀门的密封性能,调整阀门的密封力度和使阀门处于正常状态。
2.阀杆卡住若在开启或关闭阀门时,发觉阀杆无法平滑运行,应检查阀杆的位置是否不当或者是否存在钩击。
同时应进行阀门的清理和润滑处理,使阀杆恢复正常状态。
3.操作不良若在操作蝶阀时,感觉阀门不易转动,甚至卡住无法移动,可能是由于连杆变形或蝶板卡住。
此时需要对导轨和连杆进行清理和润滑处理,让阀门恢复正常状态。
4.泄漏当在使用蝶阀时发觉存在泄漏问题,应适时检查阀门本身和阀门与管道之间的密封问题,调整阀门的密封性能,保证阀门的正常使用。
蝶阀维修资料
蝶阀维修
简介
蝶阀是一种常见的控制阀门,在工业领域中具有重要作用。
蝶阀在使用过程中可能会因为长期使用或其他原因发生故障,需要及时进行维修。
本文将介绍蝶阀的基本原理、常见故障及维修方法。
蝶阀的原理
蝶阀通过旋转圆盘实现流体的控制,圆盘在阀体内旋转以改变流体通道的开启程度。
通过控制圆盘的旋转角度,可以有效地调节流体的流量,实现流体的开关控制。
蝶阀的常见故障
1.漏气现象:蝶阀在工作时可能产生漏气现象,导致流体无法完全封
闭或无法调节流量。
2.密封失效:蝶阀的密封件在长时间使用后可能会失效,造成泄漏或
流体无法完全封闭。
3.卡阻现象:蝶阀在工作中可能出现卡阻现象,导致阀门无法正常开
启或关闭。
4.阀门堵塞:蝶阀在使用过程中可能会因为介质中有固体颗粒等原因
导致阀门堵塞,造成流体无法正常流通。
蝶阀的维修方法
1.清洁维护:定期对蝶阀进行清洁维护,去除阀体内的污物和杂质,
保持阀门的畅通。
2.更换密封件:当蝶阀的密封件失效时,及时更换新的密封件,确保
阀门的正常密封性能。
3.调整阀门:在发现蝶阀卡阻或开关不灵活时,可适当调整阀门的零
部件,使阀门恢复正常工作。
4.内部清洗:定期进行蝶阀的内部清洗,彻底清除阀体内的污物,防
止阀门堵塞。
结语
蝶阀作为一种重要的控制阀门,在工业领域中应用广泛。
定期维护和维修蝶阀是确保阀门正常运行的关键。
通过了解蝶阀的原理、常见故障和维修方法,可以更好地保养和维护蝶阀,确保设备的正常运行。
蝶阀日常保养和故障排除技巧
蝶阀日常保养和故障排除技巧蝶阀,作为一种广泛应用于流体控制系统中的调节阀门,以其结构简单、操作方便、密封性能好等优点受到青睐。
然而,即便是性能优异的蝶阀,在长期使用过程中也会面临磨损、泄漏等问题。
北高科阀门提醒您适当的日常保养和及时的故障排除对于确保蝶阀的稳定运行和延长其使用寿命至关重要。
安装注意事项1.方向性:确保蝶阀的安装方向与流体流向一致。
正确的安装方向可以确保阀门的正常使用和避免水锤现象。
2.清洁:在安装前,应清除阀体内部的杂物和管道内的污物,以避免损坏密封面和影响阀门性能。
3.均匀紧固:螺栓连接的蝶阀在安装时应均匀地紧固螺栓,避免因受力不均导致泄漏。
4.检查驱动机制:对于电动或气动驱动的蝶阀,安装后应检查驱动机构的灵活性和可靠性。
日常保养1.定期检查:定期检查蝶板和阀体的密封面,如发现微量的泄露应及时处理,以免发展成为更大的泄漏。
2.润滑:对带有轴承的蝶阀,应定期加注润滑油,保持轴承的灵活性和减少磨损。
3.清洁阀体:周期性地清理阀体内的污垢和杂质,特别是在介质为粘稠或有杂质的流体中,更应加强清洁。
4.检查执行机构:对于自动化控制的蝶阀,应定期检查电/气动执行机构的工作状态,保证其正常运行。
故障排除技巧1.阀门无法完全关闭:检查是否存在异物卡在密封面之间,或者密封面是否有损伤。
清理异物或更换密封件。
2.阀门开启困难:检查驱动机构是否灵活,轴承是否需要润滑,以及蝶板是否因压力过大而变形。
3.泄漏:若阀门关闭时仍有泄漏,可能是密封面磨损或损坏。
检查密封面情况,并更换受损的密封件。
4.异响:操作过程中出现异常声音,通常是因为轴承损坏或缺乏润滑。
检查并更换轴承,同时补充润滑油。
结论通过上述的安装注意事项、日常保养和故障排除技巧,可以有效地提高蝶阀的运行稳定性和延长其使用寿命。
选择北高科阀门帮助您合理的维护阀门,不仅可以减少突发性停机的风险,还可以降低长期的运营成本。
对于任何工业系统而言,了解并实施这些基本的维护措施,都是保障持续高效运行的关键。
蝶阀维修方案
蝶阀维修方案1. 背景介绍蝶阀作为一种常见的控制阀门,广泛应用于工业生产和管道系统中。
然而,在使用过程中,由于各种原因,蝶阀可能会出现故障或需要维修。
为了保证蝶阀的正常运行和延长其使用寿命,需要采取适当的维修措施。
本文档旨在提供一种有效的蝶阀维修方案,帮助维修人员更好地了解蝶阀的构造、常见故障和维修方法。
2. 蝶阀构造和工作原理蝶阀由阀体、阀杆、阀板和密封等部件组成。
其工作原理是通过阀杆的旋转,使阀板在阀体内部旋转,从而控制介质的流量。
蝶阀具有以下特点: - 结构简单,体积小,重量轻 - 快速开关,流阻小 - 密封性能好 - 维护方便了解蝶阀的构造和工作原理对于正确维修蝶阀故障至关重要。
3. 常见蝶阀故障蝶阀常见的故障包括: 1. 密封失效:蝶阀在长时间使用后,由于阀杆和阀板的磨损、密封圈老化等原因,可能导致密封失效,从而产生泄漏。
2. 卡阻现象:蝶阀长时间不使用或使用环境较为恶劣时,可能会出现阀板卡阻,无法正常旋转。
3. 阀杆损坏:蝶阀的阀杆在操作过程中可能受到撞击或过大的力,导致弯曲或破裂,从而影响阀门的开启和关闭。
针对以上常见故障,我们提供以下蝶阀维修方案。
4. 蝶阀维修方案4.1 密封失效的维修方法当蝶阀出现密封失效,导致泄漏时,可以采取以下维修方法: 1. 检查阀杆和阀板的磨损情况,如发现磨损严重,需要更换新的阀杆和阀板。
2. 检查密封圈的老化情况,如发现老化严重,需要更换新的密封圈。
3. 清洁阀体内部的杂质和污垢,确保阀门的良好密封性能。
4. 在更换密封圈时,应选择适合于介质和工作条件的密封材料。
4.2 卡阻现象的维修方法当蝶阀出现卡阻现象,无法正常旋转时,可以采取以下维修方法:1. 清洁阀体内部和阀板表面的杂质和污垢,确保阀门的顺畅运行。
2. 检查阀杆和阀板的损坏情况,如发现损坏,需要进行修复或更换新的部件。
3. 使用适当的润滑剂涂抹阀杆和阀板的表面,减少摩擦阻力。
4.3 阀杆损坏的维修方法当蝶阀的阀杆损坏,无法正常开启或关闭时,可以采取以下维修方法: 1. 检查阀杆的弯曲或者破裂情况,如发现损坏,需要及时更换新的阀杆。
蝶阀执行机构维修方法
蝶阀执行机构维修方法以下是 9 条关于蝶阀执行机构维修方法的内容:1. 嘿,你知道蝶阀执行机构出问题了该咋办吗?就像车子坏了要修一样,蝶阀执行机构也需要精心维护呢!比如,当发现它运行不顺畅的时候,咱得先检查下是不是有啥杂物卡住了,这就好比人走路被石头绊了,得把石头挪走呀。
2. 哎呀呀,蝶阀执行机构维修可不能马虎呀!要是它密封不严了,那可不得了。
这就好像家里窗户关不严会漏风一样,得赶紧想办法处理呀。
你可以看看是不是密封圈老化了,要不要换一个新的呢。
3. 哇塞,蝶阀执行机构有时会动力不足呢,这可咋整?这不就跟人没力气干活一样嘛。
那咱们就得瞧瞧是不是驱动部分出了问题,好比汽车的发动机,得保证它能正常发力呀!4. 蝶阀执行机构的连接部位松动可不行呀!这就类似人的关节松动了容易出问题呀。
你得赶紧把螺丝拧紧咯,不然可会影响整体性能的哟!5. 嘿,要是蝶阀执行机构出现抖动的情况,那得重视起来呀!这多像人打哆嗦呀,肯定是哪里不舒服了。
是不是传动部件不顺畅啦,得给它调整调整呢。
6. 天哪,蝶阀执行机构不灵活的时候可真让人头疼!就像人胳膊腿儿僵硬了似的。
这时候要好好检查下润滑情况,加点润滑油,让它重新活动自如呀。
7. 蝶阀执行机构的指示灯要是出问题了可咋办?这就像路上的信号灯不亮了一样危险呢。
赶紧排查下线路是不是有故障,可别耽误事儿呀。
8. 哇哦,蝶阀执行机构噪音变大了可不好!就好像人说话声音突然变吵一样引人注意。
看看是不是零件有磨损呀,该换就得换啦。
9. 总之,蝶阀执行机构维修得重视起来呀!它就像一个默默工作的伙伴,咱们得照顾好它,它才能好好为我们服务呢!可别等出大问题了才后悔呀!。
对夹式蝶阀安装注意事项
对夹式蝶阀安装注意事项
1.清洗蝶阀密封面及管道中污物。
2.管道上的法兰内口必须对正,压住蝶阀的橡胶密封圈,无
需使用密封垫圈。
注意:如法兰内口偏出蝶阀橡胶密封圈,将会出现从阀杆
漏水或者其它外漏现象。
3、固定阀门前要将阀板开关几次,确保无卡阻现象才可完
全拧紧固定螺母。
注意:如有卡阻将会导致蝶阀无法完全打开或关闭,电动或气动阀门会出现执行器将阀杆扭断变形现象。
4、严禁装好蝶阀再焊接法兰,否则会烧坏蝶阀橡胶密封圈。
5、更换电动或气动蝶阀下部时,一定要关位对关位、开位
对开位才装配,整机调校好再上管道安装。
注意:含DN350 以上规格的蝶阀必须使用国标蝶式专用反
法兰,含DN300 以下规格蝶阀也建议使用该专用法兰盘。
如有需要,本公司可提供反法兰外形尺寸、螺栓规格、数量
及安装示意图以供参考。
Welcome To Download !!!
欢迎您的下载,资料仅供参考!。
蝶阀常见故障与排除方法
蝶阀常见故障与排除方法
蝶阀是一种常用的控制流体的装置,广泛应用于各个领域。
然而,由于长期使用或错误操作,蝶阀也会出现一些常见故障。
本文将介绍几种蝶阀常见故障及其排除方法,帮助读者更好地了解蝶阀的运行和维护。
故障一:漏气
蝶阀漏气是常见的故障之一。
主要原因有两种:一是密封面损坏,二是螺栓松动。
对于密封面损坏的情况,可以通过更换密封圈或修复密封面来解决。
对于螺栓松动的情况,可以通过紧固螺栓来解决。
故障二:卡阻
蝶阀在长时间使用后,可能会出现卡阻现象,即无法正常开关或关闭。
造成卡阻的原因有蝶板变形、密封圈老化等。
解决方法是检查
蝶板是否有变形的情况,如有,可以通过更换蝶板来解决。
同时,检查密封圈是否老化,如有,可以更换密封圈。
故障三:运行不灵活
蝶阀在使用一段时间后,可能由于润滑不良而导致运行不灵活。
解决方法是定期给蝶阀添加润滑油,确保蝶阀的运行顺畅。
故障四:密封不严
蝶阀的密封不严会导致流体泄漏,造成浪费和环境污染。
常见原因有密封圈老化、螺栓松动等。
解决方法是更换密封圈或紧固螺栓。
总结
蝶阀常见故障主要包括漏气、卡阻、运行不灵活和密封不严等问题。
解决这些故障的方法主要是更换蝶板、密封圈,紧固螺栓,并定期给蝶阀添加润滑油。
只有保持蝶阀的良好状态,才能保证其正常运行,提高生产效率。
本文介绍了蝶阀常见故障及其排除方法,希望能对读者在蝶阀维护和故障排除方面提供一定的帮助。
同时,读者在阅读过程中不会受到任何负面影响,文章内容清晰,表达流畅。
对夹止回阀失效 Z轻松简单处理办法
对夹止回阀失效Z轻松简单处理办法
对夹止回阀失效 zui轻松简单处理办法
关闭止回阀,就是截住流体流动的方向,减少流体停止时候出现倒流的情况。
在止回阀中有一种叫对夹止回阀,他结构非常简单,在维修上也非常方便,更加方便用户对于他的安装,她不受到位置限制,密封性强等作用。
当用户在使用它时候,会发现对夹止回阀出现失效的问题,用户应该怎么处理才好?
安装出现失误
导致对夹止回阀出现失效的情况,其中有可能是安装方式不对,使用环境不能满足止回阀使用,导致泵体出现失效。
在安装对夹止回阀时候,用户需要注意各种安装方式,它出口侧管安装需要略高一点,这样才有利于整个关闭,杜绝出现回流情况发生。
杂质出现
使用对夹止回阀传送的流体中含有较大杂质,这会影响到他的作用。
对夹止回阀时候含有较大杂质,可以在管道里安装过滤器,阻挡杂质在通过门阀时候,残留下来导致阀门失效,不能满足环境工作对于止回阀的要求。
除了这两种情况以外,只有门阀出现损坏才会导致门阀出现失效结果,用户可以根据自己实际情况,对门阀进行调整。
—1 —。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
对夹蝶阀的常见故障和解决方法
一、对夹式电动蝶阀不能换向或换向动作缓慢
这一般是由于润滑不足,弹簧卡死或损坏,油污或杂质卡在滑动部分造成的。
应首先检查油雾器的工作是否正常;润滑油的粘度是否合适。
必要时可以选择更换润滑油,清洁对夹式电动蝶阀的滑动部分,以及更换弹簧。
二、对夹式电动蝶阀在长期使用后,出现了阀芯密封圈磨损、阀杆和阀座损坏等现象
这个问题就很好解决了,及时更换密封圈、阀杆和阀座便可以解决了。
三、电磁先导阀的进、排气孔被油泥等杂物堵塞,封闭不严,活动铁芯被卡死,电路有故障等
应清洗先导阀及活动铁芯上的油泥和杂质。
而电路故障一般又分为控制电路故障和电磁线圈故障两类。
在检查工作电路进行故障前,应先将对夹式电动蝶阀的手动旋钮转动几下,看一下对夹式电动蝶阀在额定的气压下是否能达到正常换向,若能正常换向,则是电路有故障的问题。
检查时,可用仪表技术测量电磁线圈的电压,看是否达到了基本额定输出电压,如果没有电压水平过低的情况,应进一步提高检查风险控制模块电路中的电源和相关联的行程开关设计电路。
如果对夹式电动蝶阀是不能正常电动阀换向,先看一下在额定电压检查电磁线圈(插头)是否松动或接触不良。
怎么看呢?先测量线圈
的电阻,如果阻力过大或过小,表明该电磁阀的线圈已经坏掉了。
