实验_3数据流图
实验三 数据流图与数据字典
实验三数据流图与数据字典数据流图是一种图形化的工具，用于描述系统中的数据流动和处理过程。
它可以帮助我们理解系统内部的数据流动方式，并且可以用来分析和设计系统。
数据字典是一种文档，用于记录系统中使用的所有数据项的定义和属性。
在本次实验中，我们将学习如何绘制数据流图，并创建相应的数据字典。
我们将以一个图书馆管理系统为例，来说明数据流图和数据字典的应用。
首先，我们需要定义系统中的各个角色和功能。
在这个例子中，我们有图书管理员、读者和图书馆系统这三个角色。
图书管理员负责管理图书的借还过程，读者可以借阅图书，而图书馆系统则负责管理图书的信息和借还记录。
接下来，我们可以开始绘制数据流图。
数据流图由一系列的方框和箭头组成，方框代表各个处理过程，箭头代表数据的流动。
在我们的图书馆管理系统中，我们可以绘制以下几个方框来表示各个功能模块：1. 图书借阅：这个方框表示读者借阅图书的过程。
数据流进入这个方框，表示读者提交借书请求，然后系统会检查图书是否可借，并更新图书的借阅记录。
最后，系统会生成借书通知单，通知读者可以去借阅图书。
2. 图书归还：这个方框表示读者归还图书的过程。
数据流进入这个方框，表示读者提交还书请求，然后系统会检查图书的借阅记录，并更新图书的状态。
最后，系统会生成还书通知单，通知读者图书已成功归还。
3. 图书管理：这个方框表示图书管理员管理图书的过程。
数据流进入这个方框，表示管理员需要查询或更新图书的信息。
管理员可以添加新书、删除旧书、修改图书信息等。
4. 读者管理：这个方框表示图书管理员管理读者信息的过程。
数据流进入这个方框，表示管理员需要查询或更新读者的信息。
管理员可以添加新读者、删除旧读者、修改读者信息等。
5. 借阅记录管理：这个方框表示图书管理员管理借阅记录的过程。
数据流进入这个方框，表示管理员需要查询或更新借阅记录的信息。
管理员可以查看借阅记录、生成统计报表等。
以上是我们根据图书馆管理系统的功能，绘制的数据流图。
教你怎么画数据流图包括数据流图实例PPT课件
2021/3/9
管理信息系统》
第一步，画出关联数据流图。
S1顾客
F1订单
P 图书预订
F2汇总订单
S2 出 版 社
图书预订系统关联图
2021/3/9
管理信息系统》
第二步，逐层分解加工，画出下层DFD。注意到根据题意，当绘出系统 顶层图后并不能将所有加工分解成基本加工，还要进行二层图分解。 并在分解加工过程中逐步充实进数据存储。见图。
2021/3/9
管理信息系统》
（3）加工 加工又称处理亦称变换，它表示对数据流的操作。 加工的符号分成上、下两部分，从上到下分别是标识部分和功能描 述部分。 标识部分用于标注加工编号，加工编号应具有唯一性，以标识加工 ，以“P”开头。 功能描述部分用来写加工名。为使DFD清晰易读，加工名应简单，能 概括地说明对数据的加工行为，其详细描述在数据词典中定义。 加工要逐层分解，以求得分解后的加工功能简单、易于理解。
建立新系统的DFD是一项十分重要的工作。因为建立的DFD是系统 开发乃至系统维护的依据，是系统的重要文档之一。系统分析员要在 详细调查中，在与用户的反复交流中修改DFD，力求新建DFD是正确的 、准确的。
2021/3/9
管理信息系统》
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
2021/3/9
21
D5 订单数目
D6
顾
P2.2
客
情
订单分类
况
D7
D4 出版社要求
P3 发送订单
F2汇总订单
S2 出 版社
优
P2.3
先
订
随时处理
单
D3
D8
实验三 数据流图与数据字典
实验三数据流图与数据字典一、数据流图数据流图是一种图形化的工具，用于描述系统内部的数据流动和处理过程。
它由四个基本元素组成：数据流、处理、数据存储和外部实体。
数据流图可以帮助我们理解系统的功能和数据流动，从而更好地进行系统分析和设计。
1.1 数据流图的符号和表示方法数据流图中的符号有以下几种：1.1.1 外部实体（External Entity）：外部实体是与系统进行交互的外部组织或个人。
在数据流图中，外部实体通常用矩形表示，可以使用名称或编号进行标识。
1.1.2 数据流（Data Flow）：数据流是信息在系统中传递的路径。
在数据流图中，数据流通常用箭头表示，箭头的方向表示数据的流动方向。
数据流可以使用名称或编号进行标识。
1.1.3 处理（Process）：处理是对数据流进行转换或处理的过程。
在数据流图中，处理通常用圆角矩形表示，可以使用名称或编号进行标识。
1.1.4 数据存储（Data Store）：数据存储是系统中用于存储数据的位置。
在数据流图中，数据存储通常用平行四边形表示，可以使用名称或编号进行标识。
1.2 数据流图的绘制步骤绘制数据流图的步骤如下：1.2.1 确定外部实体：首先确定与系统进行交互的外部实体，例如用户、其他系统等。
1.2.2 确定数据流：确定数据在系统中的流动路径，例如输入数据、输出数据等。
1.2.3 确定处理：确定对数据进行转换或处理的过程，例如计算、判断等。
1.2.4 确定数据存储：确定系统中用于存储数据的位置，例如数据库、文件等。
1.2.5 绘制数据流图：根据以上确定的外部实体、数据流、处理和数据存储，绘制数据流图。
1.3 数据流图的层次结构数据流图可以采用层次结构，将系统分解为多个层次，从而更好地理解系统的功能和数据流动。
层次结构中的每一层都可以进一步细化为更具体的子层次。
1.4 数据流图的优点和应用数据流图具有以下优点：1.4.1 易于理解：数据流图使用图形化的方式表示系统的功能和数据流动，更容易理解和传达。

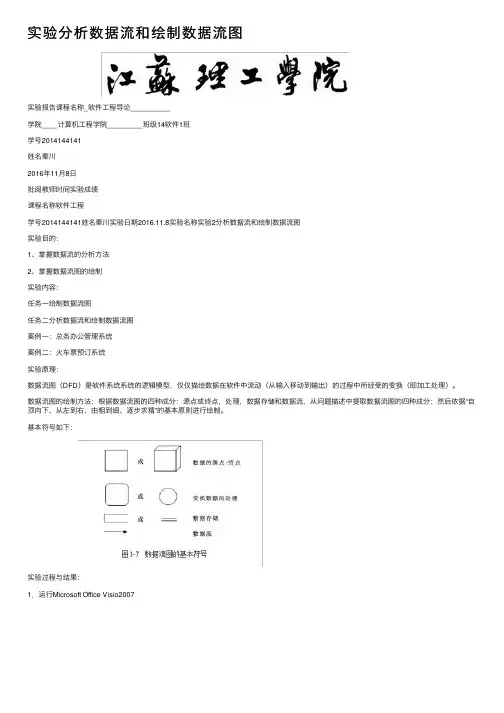

实验分析数据流和绘制数据流图
实验分析数据流和绘制数据流图实验报告课程名称_软件⼯程导论__________学院____计算机⼯程学院_________班级14软件1班学号2014144141姓名秦川2016年11⽉8⽇批阅教师时间实验成绩课程名称软件⼯程学号2014144141姓名秦川实验⽇期2016.11.8实验名称实验2分析数据流和绘制数据流图实验⽬的：1、掌握数据流的分析⽅法2、掌握数据流图的绘制实验内容：任务⼀绘制数据流图任务⼆分析数据流和绘制数据流图案例⼀：总务办公管理系统案例⼆：⽕车票预订系统实验原理：数据流图（DFD）是软件系统系统的逻辑模型，仅仅描绘数据在软件中流动（从输⼊移动到输出）的过程中所经受的变换（即加⼯处理）。
数据流图的绘制⽅法：根据数据流图的四种成分：源点或终点，处理，数据存储和数据流，从问题描述中提取数据流图的四种成分；然后依据“⾃顶向下、从左到右、由粗到细、逐步求精”的基本原则进⾏绘制。
基本符号如下：实验过程与结果：1．运⾏Microsoft Office Visio2007运⾏Microsoft Office Visio2007 2．选择“软件和数据库”中的“数据流模型图”模板选中数据流模型图模板3．⽤⿏标选拉图标进⾏绘图任务⼀绘制数据流图试绘制⼯资管理系统的数据流图，根据数据流图的符号说明仔细理解下图含义：这是学校教职⼯⼯资管理系统，教师根据课时表，职⼯根据任务表来确定个⼈⼯资情况，数据按以下⽅向传递：⾸先，对课时表或任务表进⾏审核，审核后的数据经排序形成专⽤表格；再进⾏⼀系列额外计算，包括个⼈所得说、住房公积⾦、保险费得出具体所发⼯资，并将⼯资表发给银⾏；然后，向教职⼯展⽰⼯资所得明细；最后，形成编制报表，更新分类表后，交于会计。
其中，⼈事科负责⼈事数据，教师与职⼯的⼯资由银⾏发放，会计做好报表的统计。
任务⼆分析数据流和绘制数据流图案例⼀：总务办公管理系统系统简介：某单位准备开发⼀个购买办公⽤品和设备的总务办公管理系统。
实验(三) 功能与数据分析--- 数据流图
实验（三）功能与数据分析--- 数据流图一、实验目的1. 掌握数据流程图的绘制2．掌握表格分配图的绘制。
二、实验器材1．计算机一台。
2．Visio 工具软件。
三、基于Visio 的数据流程图3.1 数据流程图数据流程图既是对原系统进行分析和抽象的工具，也可以用来描述新系统的逻辑模型。
数据流程图用来记录系统中的数据和数据在特定的过程中的流动，即数据如何被采集、处理、保存和使用的（围绕信息系统的功能）。
数据流程图使用四种基本的符号代表外部实体、数据处理、数据存储和数据流。
表示数据流程图的符号有几种不同的形式，主要有Gane-Sarson 符号集和Yourdon 符号集。
在这里，我们使用Gane- Sarson 符号集来绘制数据流程图。
（1）外部实体。
外部实体指系统以外又与系统有联系的人或事物。
它表达了该系统数据的外部来源和去处。
例如：人、组织、外部系统等等。
外部实体表示数据的来源（谁提供了最初始的数据？）和数据的去处（数据对谁有价值？）。
（2）数据处理。
数据处理指对数据的逻辑处理功能，也就是对数据的变换功能，也称为功能、处理过程或者数据加工。
（3）数据存储。
数据存储表示某种数据保存后的逻辑统称，不考虑具体数据的存储介质和技术手段。
（4）数据流。
数据流是指处理功能的输入或输出（箭头表示数据流向）。
例如：数据，订单，查询要求等。
图3-1 为绘制流程图的基本符号。
3-1 数据流程图符号集配送管理系统的顶层数据流图如图3-2 所示。
图3-2 顶层数据流图3.2 利用Visio 绘制数据流程图1.制作数据流程图图元绘制数据流程图首先需要制作图元，数据流程图的图元有 4 种类型：外部实体、数据处理、数据流和数据存储。
其中，外部实体需要多种图形组合而成。
启动Visio 后首先依次选择“框图”→“基本形状”选项，打开图形对象集；选择“流程图”→“基本形状”选项，打开图形对象集；选择“软件”→“Gane-Sarson”选项，打开图形对象集；选择“其他Visio 方案”→“连接线”选项，打开图形对象集；然后用“Gane-Sarson”中的“接口”和两条直线组合成“外部实体”图元，直接用“进程”表示数据流程图中“数据处理”图元，再将相应的图元定义成合适的尺寸，这样可以保证规范地绘制数据流程图，如图3-3 所示。
实验三 数据流图与数据字典
实验三数据流图与数据字典一、数据流图数据流图是一种图形化的工具，用于描述系统内信息流动的路径和处理过程。
它由一系列的符号和箭头组成，可以清晰地展示数据在系统中的流动和处理过程。
数据流图主要包括上下文图、0级数据流图、1级数据流图等。
1. 上下文图上下文图是数据流图的最高级别，用于表示系统与外部实体之间的交互。
它由一个圆圈表示系统，外部实体通过箭头表示与系统进行数据交互。
上下文图中的数据流只有一个，表示整个系统的输入和输出。
2. 0级数据流图0级数据流图是对上下文图进行细化的图示，用于表示系统内部的各个模块以及数据的流动和处理过程。
它由方框表示模块，箭头表示数据流，圆圈表示数据存储。
3. 1级数据流图1级数据流图是对0级数据流图进行进一步细化的图示，用于表示系统内部的更详细的数据流和处理过程。
它可以对每个模块进行进一步的细化，展示更具体的数据处理过程。
二、数据字典数据字典是数据流图的一个重要组成部分，用于详细描述数据流图中的数据流、数据存储和处理过程。
数据字典包括数据流定义、数据存储定义、处理过程定义等。
1. 数据流定义数据流定义包括数据流名称、数据流描述、数据流类型等信息。
数据流名称用于标识数据流的名称，数据流描述用于描述数据流的含义，数据流类型用于表示数据流的类型，如输入、输出、查询等。
2. 数据存储定义数据存储定义包括数据存储名称、数据存储描述、数据存储结构等信息。
数据存储名称用于标识数据存储的名称，数据存储描述用于描述数据存储的含义，数据存储结构用于表示数据存储的组织形式，如数据库、文件等。
3. 处理过程定义处理过程定义包括处理过程名称、处理过程描述、处理过程功能等信息。
处理过程名称用于标识处理过程的名称，处理过程描述用于描述处理过程的含义，处理过程功能用于表示处理过程的具体功能。
三、示例下面是一个简单的示例，用于说明数据流图与数据字典的应用。
1. 上下文图上下文图描述了一个简单的图书馆借书系统，包括一个图书馆和读者两个外部实体。
实验三 数据流图与数据字典
实验三数据流图与数据字典一、数据流图（DFD）数据流图是一种图形化的工具，用于描述系统中数据的流动和处理过程。
它能够清晰地展示系统的功能和数据之间的关系，帮助我们更好地理解系统的运作原理。
在本实验中，我们将使用数据流图来描述一个在线购物系统的功能和数据流动。
1. 上下文图（Context Diagram）上下文图是数据流图的最高层次，用于描述系统与外部实体之间的交互。
在我们的在线购物系统中，主要涉及三个外部实体：用户、商家和支付系统。
下面是上下文图的描述：- 用户：用户通过网页或移动APP与系统进行交互，可以浏览商品、下单、支付等。
- 商家：商家通过网页或移动APP管理商品信息、处理订单等。
- 支付系统：负责处理用户支付的第三方支付系统。
2. 0级数据流图（Level 0 DFD）0级数据流图展示了系统的主要功能和数据流动。
在我们的在线购物系统中，主要包括以下功能和数据流：- 用户注册和登录：用户可以通过注册和登录功能进行身份验证，以便进行购物和支付。
- 商品浏览：用户可以浏览系统中的商品信息，包括商品名称、价格、库存等。
- 商品搜索：用户可以根据关键词搜索系统中的商品。
- 下单：用户可以选择商品并下单购买。
- 订单处理：商家可以接收并处理用户的订单，包括确认订单、发货等。
- 支付处理：用户可以选择支付方式进行支付，支付系统负责处理支付请求。
- 数据存储：系统需要存储用户信息、商品信息、订单信息等数据。
二、数据字典（Data Dictionary）数据字典是对数据流图中使用到的数据流、数据存储和处理过程进行详细描述的文档。
它包含了数据流的名称、含义、数据类型、取值范围等信息，帮助我们更好地理解系统中的数据流动。
在我们的在线购物系统中，以下是数据字典的一部分示例：1. 数据流数据流名称：用户注册信息含义：用户在注册时提交的个人信息，包括用户名、密码、邮箱等。
数据类型：字符串取值范围：长度不超过50个字符数据流名称：商品信息含义：系统中的商品信息，包括商品名称、价格、库存等。
实验三 数据流图与数据字典
实验三数据流图与数据字典数据流图是一种用于描述系统中数据流动的图形工具，它通过图形化的方式展示了系统中的数据流、处理过程和数据存储。
数据字典则是对数据流图中所使用的数据流、处理过程和数据存储进行详细描述的文档。
本文将详细介绍数据流图和数据字典的定义、构成以及编写方法。
一、数据流图的定义和构成数据流图是一种图形化的工具，用于描述系统中数据的流动。
它由四个基本元素组成：数据流、处理过程、数据存储和外部实体。
1. 数据流：数据流表示数据在系统中的流动，可以是输入数据、输出数据或在系统内部传递的数据。
数据流用箭头表示，箭头的方向表示数据的流向。
2. 处理过程：处理过程表示对数据流进行处理的操作。
处理过程可以是计算、转换、存储等。
处理过程用圆角矩形表示，矩形内部写明处理过程的名称。
3. 数据存储：数据存储表示系统中用于存储数据的地方，可以是文件、数据库或其他存储设备。
数据存储用平行四边形表示，内部写明数据存储的名称。
4. 外部实体：外部实体表示与系统进行交互的外部对象，可以是人、其他系统或设备等。
外部实体用矩形表示，内部写明外部实体的名称。
数据流图通过将这四个基本元素进行组合和连接，形成一个描述系统中数据流动的图形。
二、数据字典的定义和构成数据字典是对数据流图中所使用的数据流、处理过程和数据存储进行详细描述的文档。
它包含了每个数据流、处理过程和数据存储的定义、属性和关系等信息。
数据字典的构成包括以下几个方面的内容：1. 数据流：对每个数据流进行定义，包括数据流的名称、描述、数据类型、数据长度等属性。
2. 处理过程：对每个处理过程进行定义，包括处理过程的名称、描述、输入数据流和输出数据流等属性。
3. 数据存储：对每个数据存储进行定义，包括数据存储的名称、描述、数据类型、数据长度等属性。
4. 外部实体：对每个外部实体进行定义，包括外部实体的名称、描述、输入数据流和输出数据流等属性。
5. 数据流关系：描述数据流之间的关系，包括数据流的来源和去向。
数据流图
实验一：系统分析-----数据流图一、实验目的1、掌握数据模型的创建2、掌握数据流图的四元素3、掌握数据流图的分析和建立二、仪器设备安装visio 2007软件的计算机一台三、实验内容一、银行计算机储蓄系统的工作过程大致如下：储户填写的存款单或取款单由业务员键入系统，如果是存款则系统记录存款人姓名、住址(或电话号码)、身份证号码、存款类型、存款日期、到期日期、利率及密码(可选)等信息，并印出存单给储户；如果是取款而且存款时留有密码，则系统首先核对储户密码，若密码正确或存款时未留密码，则系统计算利息并印出利息清单给储户。
二、为方便旅客，某航空公司拟开发一个机票预订系统。
旅行社把预定机票的旅客信息（姓名，性别，工作单位，身份证号码，旅行时间、旅行目的地等）输入进该系统，系统为旅客安排航班，印出取票通知和账单，旅客在飞机起飞的前一天凭取票通知和账单交款取票，系统校对元误即印出机票给旅客。
请用数据流图描绘本系统的功能以及画出软件的体系结构请用数据流图描绘本系统的功能，并用实体-联系图描绘系统中的数据对象。
四、实验步骤一、计算机储蓄系统数据流图1、计算机储蓄系统高层数据流图源点：储户终点：储户数据处理：储蓄系统数据存储：存款信息业务员P0储蓄系统储户存款单取款单存单信息利息清单利率信息2、对高层数据流图进一步细化:源点：储户、业务员P0细化分成：接受存款信息,更新存款信息，打印存单,接受取款信息,核算密码,计算利息,打印利息清单.数据存储：存款信息、利率信息业务员接收存款信息存款信息储户存款信息更新存款信息存款信息存款信息打印存单存款信息储户存单信息接受取款信息取款信息核对密码取款信息密码信息密码计算利息打印利率清单利息清单利息取款信息利息信息存款信息设置利率利率信息利率信息利率信息利率信息二、机票预订系统数据流图1、机票预订系统高层数据流图 源点：旅行社、航空公司 终点：旅客数据处理：机票预定系统旅行社航空公司机票预定系统旅客旅客信息航班信息旅客信息取票通知和账单2、机票预订系统细化数据流图 源点：旅行社 终点：旅客数据处理：旅客接受信息、更新旅客信息、设置航班信息、安排航班、打印取票通知、核对旅客信息、交款、打印机票。
数据流图的绘制
F1 销售出库单 E2销 售员 P2 销售出 库管理
E3主管
F2
报表
第2层数 据流图-采 购入库
E2销 售员
销 售 出 库 单
P2.1 销售出 库管理
P2.2 登记库 存台账
F1
库存台 账
F4
销售流 水账
购入流 水账
F3
第2层数据 流图-销售 出库
E1采 购员
P1.1 采购入 商品入 库管理 库单
P1.2 登记库 存台账
计算机系
数据流图的绘制
教学内容
主要讲解数据流图的分层绘制方法，并用一个实例说 明之。
教学目标
通过本节的讲解，学生掌握数据流图的绘制方法，培 养学生的系统分析思想和思维方式，熟悉信息系统开 发过程中图表工具的运用。
计算机系
1、绘制数据流图
数据流图DFD（Data Flow Diagram），是结构 化分析方法中使用的工具,它以图形的方式描绘 数据在系统中流动和处理的过程。
F1
库存台 账
计算机系
总结
数据流图的绘制一般采用分层绘制法 在绘制过程中，一定要注意合理分解，提 高数据流图的易懂性。
计算机系
谢 谢！
报名单
检验 报名单
合格报名单
错误的报名单
计算机系
画分层DFD的指导原则
（1）父图-子图平衡 （2）局部数据存储 （3）编号
（4）分解的程度
计算机系
（1）父图-子图平衡
分解时必须保持父图的输入输出数据流和子图输入输出数据
流相同。
2
B 1 A 3
F
4
E
G
C
D
计算机系
（1）父图-子图平衡
数据流图实验报告
数据流图实验报告数据流图实验报告引言数据流图是一种用于描述系统功能的图形化工具，它展示了系统内各个组件之间的数据流动和处理过程。
数据流图可以帮助我们更好地理解和设计系统，提高系统的可靠性和效率。
本实验旨在通过构建数据流图，探索其在系统分析和设计中的应用。
一、实验目的本实验的目的是通过构建数据流图，了解数据流图的基本概念和使用方法，掌握数据流图的绘制规则和符号表示法，并通过实践应用数据流图进行系统分析和设计。
二、实验过程1. 确定系统范围和目标在进行数据流图的绘制之前，首先需要明确系统的范围和目标。
通过与系统相关的人员交流和调研，我们确定了一个简单的图书馆管理系统作为实验对象。
该系统的目标是实现对图书馆资源的管理，包括图书的借阅、归还和查询等功能。
2. 绘制上层数据流图上层数据流图是对系统整体功能的概括性描述，用于展示系统的输入、输出和处理过程。
我们根据系统目标，绘制了一个简化的上层数据流图，其中包括图书管理员、读者和图书馆资源等主要组件。
通过分析数据流的来源和去向，我们确定了系统的输入和输出。
3. 划分子功能模块根据上层数据流图，我们可以进一步划分系统的子功能模块，以便更详细地描述系统的功能和流程。
在图书馆管理系统中，我们划分了图书管理、读者管理和借阅管理等子功能模块。
每个子功能模块都包含了一些具体的数据流和处理过程。
4. 绘制下层数据流图根据子功能模块，我们绘制了相应的下层数据流图。
下层数据流图展示了子功能模块内部的数据流动和处理过程。
通过分析数据流的细节，我们可以更深入地了解系统的具体实现方式和数据处理逻辑。
5. 完善数据流图在绘制下层数据流图的过程中，我们发现了一些问题和改进的空间。
通过与系统相关的人员讨论和反复修改，我们对数据流图进行了完善和优化。
例如，在借阅管理模块中，我们增加了对借阅记录的管理和统计功能，以提高系统的效率和便利性。
三、实验结果通过本实验，我们成功地构建了一个图书馆管理系统的数据流图。
软件工程数据流图实验报告
竭诚为您提供优质文档/双击可除软件工程数据流图实验报告
篇一：软件工程实验报告
篇二：软件工程上机实验报告(1-10) shAnghAIunIVeRsITY
实验总结
学学姓
院计算机工程与科学学院号名
10122050王杰陈圣波20XX.03
指导老师日
期
实验一软件工程标准化文档
一、实验目的
1．了解国家标准gb/T8567-20XX
2．熟悉软件产品开发文件的基本内容二、实验内容1.搜索和下载国家标准gb/T8567-20XX。
2.通过阅读国家标准gb/T8567-20XX，将以下文字填写完整：
3.通过阅读国家标准gb/T8567-20XX，填写以下表格：
实验2数据流分析
【说明】某直达列车车票预售系统接受顾客的订票和取票业务。
1．顾客为了提前订票，可向系统提供个人信息及其预订购的车次和日期，系统根据个人信息是否齐全和车次是否正确来判断订票单是否合格。
对于合格的订票单，系统通过查找座位表审核相应的车次是否有剩余票。
如果有剩余票，则记录顾客个人信息以及订票信息，并向顾客提供取票单。
2．到了可以取票的时间，顾客向系统提供取票单，在检查单据合格的情况下，系统想顾客提供火车票。
3．售票员可以利用系统查询各车次车票的已订购、已售出和剩余情况。
【问题1】画出系统的顶层数据流图。
【问题2】对问题1的结果进行分解，画出0层和1层数据流图。
（1）系统的顶层数据流图
（2）0层数据流图
篇三：软件工程实验报告
综合性实验报告。
实验三 数据流图与数据字典
实验三数据流图与数据字典数据流图与数据字典数据流图和数据字典是软件开发过程中常用的工具，用于描述系统的数据流动和数据存储。
数据流图是一种图形化的工具，用于展示系统中的数据流动和处理过程，而数据字典则是对数据流图中使用到的数据元素进行详细描述的文档。
一、数据流图数据流图由一系列的方框和箭头组成，方框表示数据流动的过程，箭头表示数据流动的方向。
数据流图可以分为多个层次，每个层次都可以进一步细化系统的功能和数据流动的细节。
数据流图中的主要元素包括：1. 实体（Entity）：代表外部与系统进行交互的各种对象，如用户、外部系统等。
2. 过程（Process）：代表系统中的处理过程，可以是计算、决策、转换等。
3. 数据流（Data Flow）：代表数据在系统中的流动，可以是输入数据、输出数据或系统内部的数据。
4. 数据存储（Data Store）：代表系统中的数据存储位置，可以是数据库、文件等。
数据流图的绘制步骤如下：1. 确定系统的边界：确定系统的范围，明确系统与外部实体的交互。
2. 识别主要过程：确定系统中的主要处理过程，将其表示为方框。
3. 识别数据流：确定数据流动的路径，将其表示为箭头。
4. 识别数据存储：确定系统中的数据存储位置，将其表示为方框。
5. 细化数据流图：根据系统的需求，逐步细化数据流图，添加更多的过程和数据流。
6. 验证数据流图：对绘制好的数据流图进行验证，确保系统的功能和数据流动的准确性。
二、数据字典数据字典是对数据流图中使用到的数据元素进行详细描述的文档，包括数据流、数据存储、过程和实体等。
数据字典中的主要元素包括：1. 数据流（Data Flow）：对数据流进行详细描述，包括数据流的名称、数据类型、数据长度等。
2. 数据存储（Data Store）：对数据存储进行详细描述，包括数据存储的名称、数据结构、数据元素等。
3. 过程（Process）：对过程进行详细描述，包括过程的名称、功能、输入数据、输出数据等。
实验三 数据流图与数据字典
实验三数据流图与数据字典数据流图与数据字典1. 数据流图（Data Flow Diagram，简称DFD）是一种图形化的工具，用于描述系统中数据的流动和处理过程。
它是一种结构化分析方法，能够帮助我们理解和分析系统的功能和数据流动。
2. 数据字典（Data Dictionary）是一个用来描述系统中各种数据元素的集合，包括数据的定义、属性、关系和用途等信息。
它是数据流图的补充，用于进一步明确数据的含义和用途。
3. 在本次实验中，我们将以一个在线购物系统为例，使用数据流图和数据字典来描述系统的功能和数据流动。
4. 首先，我们需要绘制一个顶层的数据流图，用于表示整个系统的功能和数据流动。
5. 在该数据流图中，我们可以标识出以下几个主要的数据流和处理过程：5.1 用户输入的订单信息：这是一个输入数据流，表示用户通过界面输入的订单信息，包括商品名称、数量、价格等。
5.2 订单处理：这是一个处理过程，表示系统对用户输入的订单信息进行处理，包括验证订单信息、计算订单金额等。
5.3 订单数据：这是一个数据存储，表示系统将处理后的订单数据保存在数据库中，以便后续查询和管理。
5.4 支付信息：这是一个输出数据流，表示系统将订单金额和支付方式等信息发送给支付平台进行支付。
5.5 支付结果：这是一个输入数据流，表示支付平台将支付结果反馈给系统，包括支付成功或失败等信息。
5.6 订单状态更新：这是一个处理过程，表示系统根据支付结果更新订单状态，包括已支付、待发货、已发货等状态。
5.7 发货信息：这是一个输出数据流，表示系统将订单发货信息发送给物流公司进行配送。
5.8 物流状态更新：这是一个处理过程，表示物流公司根据实际配送情况更新订单的物流状态，包括已揽件、运输中、已签收等状态。
6. 在数据字典中，我们可以对上述数据流、处理过程和数据存储进行详细的描述和定义，包括名称、定义、属性、关系和用途等信息。
6.1 数据流的定义：例如，订单数据流的定义可以是“包含用户输入的订单信息，用于保存订单数据”。
实验三 数据流图与数据字典
实验三数据流图与数据字典数据流图与数据字典一、数据流图（DFD）的概述数据流图是一种用于描述系统功能的图形化工具，它表示了系统内部的数据流动和处理过程。
数据流图可以帮助我们更好地理解系统的功能和数据的流动方式，从而为系统设计和开发提供指导。
二、数据流图的组成要素1. 实体（Entity）：实体代表了与系统进行交互的外部对象，可以是人、组织或其他系统。
实体通过数据流与系统进行数据交换。
2. 数据流（Data Flow）：数据流代表了在系统内部传输的数据，数据流可以是输入数据、输出数据或在系统内部流动的数据。
3. 进程（Process）：进程代表了对数据流进行处理的功能模块，进程可以是计算、转换、存储或控制等。
4. 数据存储（Data Store）：数据存储代表了系统中用于存储数据的位置，可以是数据库、文件或内存等。
5. 数据流图符号：数据流图使用一些特定的符号来表示上述组成要素，如箭头表示数据流、矩形表示进程、椭圆表示实体、平行四边形表示数据存储等。
三、数据字典的概述数据字典是一种用于描述系统数据的工具，它包含了系统中使用的所有数据项的详细说明。
数据字典可以帮助我们更好地理解系统数据的含义和关系，为系统设计和开发提供准确的数据定义和描述。
四、数据字典的组成要素1. 数据项（Data Item）：数据项是系统中使用的最小数据单位，它可以是一个字段、一个变量或一个常量等。
2. 数据类型（Data Type）：数据类型定义了数据项的种类和属性，如整数、字符串、日期等。
3. 数据长度（Data Length）：数据长度定义了数据项的最大长度，如字符型数据项的最大字符数。
4. 数据格式（Data Format）：数据格式定义了数据项的显示格式，如日期的显示格式可以是年-月-日。
5. 数据关系（Data Relationship）：数据关系描述了数据项之间的关系，如主键-外键关系等。
6. 数据字典表格：数据字典使用表格的形式来组织和呈现数据项的定义和描述，表格包括数据项名称、数据类型、数据长度、数据格式、数据关系等字段。
实验三 数据流图与数据字典
实验三数据流图与数据字典数据流图与数据字典是系统分析与设计过程中常用的工具，用于描述系统中的数据流动和数据存储。
本文将详细介绍数据流图和数据字典的概念、用途、标准格式以及编写方法。
一、数据流图数据流图（Data Flow Diagram，简称DFD）是一种图形化的工具，用于表示系统中数据的流动过程。
它由一系列的过程、数据流、数据存储和外部实体组成。
1. 概念- 过程（Process）：代表系统中的一个功能模块或者子系统，用圆角矩形表示，通常用动词短语命名。
- 数据流（Data Flow）：表示系统中数据的流动，用箭头表示，箭头指向数据流的方向，通常用名词短语命名。
- 数据存储（Data Store）：表示系统中数据的存储位置，用平行四边形表示，通常用名词短语命名。
- 外部实体（External Entity）：表示系统外部与系统进行数据交互的实体，用矩形表示，通常用名词短语命名。
2. 用途数据流图主要用于以下方面：- 描述系统的功能和数据流动过程，匡助分析人员理解系统的整体结构。
- 识别系统中的数据流、数据存储和过程，有助于发现系统中的问题和改进空间。
- 作为与用户和开辟人员沟通的工具，匡助他们共同理解系统需求和设计。
3. 标准格式数据流图的标准格式包括四个层次，分别是：0层数据流图、1层数据流图、2层数据流图和3层数据流图。
- 0层数据流图：也称为上下文图，用于表示系统与外部实体之间的交互关系。
它只包含一个过程，一个外部实体和相应的数据流，用于描述系统的整体概貌。
- 1层数据流图：用于进一步分解0层数据流图中的过程，将系统功能拆分成更小的模块。
它包含多个过程、外部实体和数据流，用于描述系统的主要功能。
- 2层数据流图：用于进一步分解1层数据流图中的过程，将系统功能进一步细化。
它包含多个更小的过程、外部实体和数据流，用于描述系统的详细功能。
- 3层数据流图：用于进一步分解2层数据流图中的过程，将系统功能拆分成最小的功能模块。
实验三 数据流图与数据字典
实验三数据流图与数据字典数据流图（Data Flow Diagram，简称DFD）和数据字典（Data Dictionary）是软件工程中常用的两种工具，用于描述系统的功能和数据流动。
本文将详细介绍数据流图和数据字典的定义、使用方法以及相关的注意事项。
一、数据流图（Data Flow Diagram）数据流图是一种图形化的工具，用于描述系统内部的数据流动和处理过程。
它通过图形符号表示系统的各个组件（称为处理器）以及它们之间的数据流动（称为数据流），从而清晰地展示系统的功能和数据流向。
1. 数据流图的符号和构成数据流图由以下几种基本符号构成：- 矩形框：表示系统的功能或者处理过程，也称为处理器（Process）。
每一个处理器都有一个名称，用于描述它的功能。
- 箭头线：表示数据流（Data Flow），用于表示数据在不同处理器之间的流动。
- 圆圈：表示数据存储（Data Store），用于表示数据在系统中的存储位置。
- 菱形：表示外部实体（External Entity），用于表示与系统交互的外部实体，如用户、其他系统等。
2. 数据流图的层次结构数据流图可以按照层次结构进行划分，从而更好地描述系统的功能和数据流向。
普通来说，数据流图可以分为多个层次，每一个层次都包含了更加详细的功能和数据流动。
- 0级数据流图（Level 0 DFD）：是最高层次的数据流图，用于描述系统的整体功能和数据流向。
- 1级数据流图（Level 1 DFD）：是对0级数据流图的进一步细化，用于描述系统的具体功能和数据流动。
- 更高级别的数据流图：如果需要更详细地描述系统的功能和数据流动，可以继续划分更高级别的数据流图。
3. 数据流图的绘制步骤绘制数据流图的普通步骤如下：- 确定系统的边界：确定系统的范围和边界，即哪些功能和实体属于系统的一部份，哪些属于外部实体。
- 确定处理器：确定系统中的功能和处理过程，将每一个功能表示为一个矩形框，并为每一个处理器命名。
实验三_Visio2010绘制数据流图
实验三绘制数据流图及数据字典（4学时）一、实验目的通过绘制数据流图，熟练掌握数据流图的基本原理，并能对简单问题进行数据流图的分析，独立地完成数据流图设计，熟练应用Visio 2010工具完成数据流图的分析与实现。
二、实验内容实验任务一：请根据下面的描述使用Visio分层绘制对应的数据流图，至少画出前3层。
某培训中心要研制一个计算机管理系统。
它的业务是：将学员发来的信件收集分类后，按几种不同的情况处理。
(1) 如果是报名的，则将报名数据送给负责报名事务的职员，他们将查阅课程文件，检查该课程是否额满，然后在学生文件、课程文件上登记，并开出报告单交财务部门，财务人员开出发票给学生。
(2) 如果是想注销原来已选修的课程，则由注销人员在课程文件、学生文件和帐目文件上做相应的修改，并给学生注销单。
(3) 如果是付款的，则由财务人员在帐目文件上登记，也给学生一张收费收据。
实验任务二：根据要求使用Visio绘制“教育基金会捐助资金管理系统”的数据流图。
某教育基金会捐助资金管理系统的基本功能如下：(1) 由捐助者向基金会提出捐助请求，经身份确认后被接受，对捐助人进行登记并授予捐助证书，捐款存入银行。
(2) 由教育单位提出用款申请，在进行相应的合法性校验和核对相应的捐款储备后做出支出。
(3) 每月给基金会的理事会一份财政状况报表，列出本月的收入和支出情况和资金余额。
要求：1．确定“教育基金会捐助资金管理系统”的数据源点和终点，画出系统的顶层数据流图；2．分析系统的主要功能，细化系统的顶层数据流图，画出系统的第1层数据流图；3．细化系统的各个主要功能，画出系统的第2层数据流图。
提示：1．系统中有三个实体：捐助者、教育单位、基金会的理事会；2．系统的主要功能有：收入处理、支出处理、产生报表。
其中收入处理可以细分为：接受请求（捐助请求）、确认身份和登记收入（存入款项）；支出处理可以细分为：接受请求（用款请求）、合法性检查和登记支出（支出款项）；3．系统需要存储的信息：捐助者信息、教育单位信息和收支状况信息。
数据流图实验报告
数据流图实验报告数据流图实验报告篇一：软件工程实验报告篇二：需求分析实验报告软件工程实践报告计科12—1班杨光敏08123234（一）软件需求分析1.实验目的学习图形工具软件VISIO，掌握结构化需求分析方法，熟练绘制数据流图；学习快速原型工具的使用。
2.基本要求（1）针对银行ATM系统进行需求分析工作，了解银行ATM系统的功能、流程；（2）安装VISIOXX以上版本软件，熟练应用Visio绘制DFD图，绘制银行ATM系统数据流图，完成系统的软件逻辑模型；（3）安装Axure RP Pro 或者Balsamiq Mockups快速原型软件，学习绘制软件原型，完成银行ATM系统的软件原型。
3.系统概述（1）ATM系统为银行提供一套高效稳定可靠的终端服务平台，为储户登录，存款，取款，查询，打印凭条，转账，修改密码等操作提供便利。
图1 ATM工作流程（2）.用户特点本软件的用户主要是银行的广大持卡人，大多都具有使用ATM经验。
另外，我们的系统要实现的一个重要目标就是当储户取钱出现故障时能在下笔业务进行之前自动恢复。
以此来方便用户和保障用户的利益。
本系统还为用户提供了足够的界面友好性和易操作性。
即使是一个对ATM系统完全陌生的客户，也可以在交易界面的提示下顺利完成交易。
另外一部分的用户是银行工作人员，本系统不予考虑。
4需求说明(1) 基本描述ATM终端可以接受一张可识别的银行储蓄卡，通过储户身份验证后，同储户进行各种交互，例如：查询、存款、取款、打印凭条等；处理储户相应的要求，执行对应操作，为储户服务。
该系统要求须保持一定时间内的交易记录，系统应每天自动汇总各种交易数据与服务器进行对账。
同时，在通讯失败或其他交易结果不确定的情况下，ATM要自动发起冲正交易，以保证账务的完整性。
本系统的实现需要记录一些相关信息，其中包括的信息有：用户信息和交易信息。
