钢筋混凝土雨水管工程施工方案
混凝土雨水管施工方案

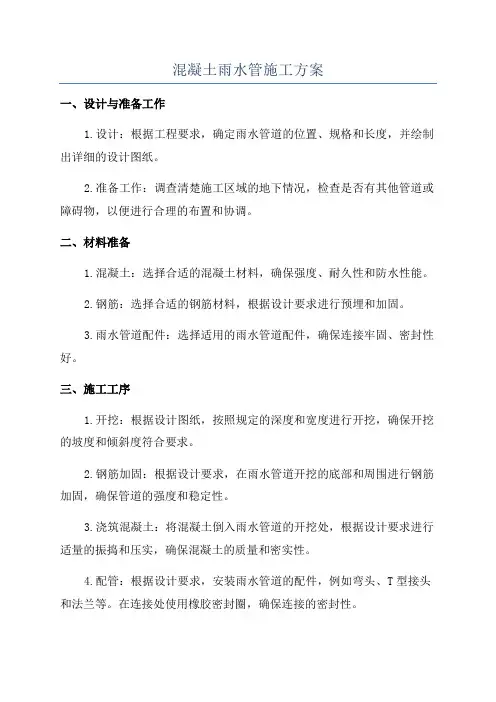

混凝土雨水管施工方案一、设计与准备工作1.设计:根据工程要求,确定雨水管道的位置、规格和长度,并绘制出详细的设计图纸。
2.准备工作:调查清楚施工区域的地下情况,检查是否有其他管道或障碍物,以便进行合理的布置和协调。
二、材料准备1.混凝土:选择合适的混凝土材料,确保强度、耐久性和防水性能。
2.钢筋:选择合适的钢筋材料,根据设计要求进行预埋和加固。
3.雨水管道配件:选择适用的雨水管道配件,确保连接牢固、密封性好。
三、施工工序1.开挖:根据设计图纸,按照规定的深度和宽度进行开挖,确保开挖的坡度和倾斜度符合要求。
2.钢筋加固:根据设计要求,在雨水管道开挖的底部和周围进行钢筋加固,确保管道的强度和稳定性。
3.浇筑混凝土:将混凝土倒入雨水管道的开挖处,根据设计要求进行适量的振捣和压实,确保混凝土的质量和密实性。
4.配管:根据设计要求,安装雨水管道的配件,例如弯头、T型接头和法兰等。
在连接处使用橡胶密封圈,确保连接的密封性。
5.确认施工质量:检查施工过程中的各项指标是否符合设计要求,如管道的坡度、倾斜度和连接的牢固性等。
6.后期处理:在施工完成后,对施工区域进行清理,修复坑洞和平整地面。
四、质量控制1.施工技术:施工过程中,使用专业的施工工具和操作方法,确保施工质量。
2.施工监督:配备专业的监理人员,对施工过程进行监督和检查,及时纠正错误和问题。
3.施工记录:做好施工记录,记录施工过程中的各项数据和指标,以备后期参考和审查。
五、安全措施1.确保施工现场的安全和通畅,设置警示标志和隔离措施。
2.使用个人防护装备,如安全帽、工作服和防护手套等。
3.并采取措施防止施工过程中产生的粉尘、噪音和污染对周围环境和居民的影响。
六、施工图纸及预算施工图纸:施工图纸应包括管道设计图纸、配管图纸和钢筋图纸等,确保施工按图纸进行。
预算:根据实际情况和设计要求,进行合理的预算,包括材料费用、人工费用和设备费用等。
综上所述,混凝土雨水管施工方案主要包括设计与准备工作、材料准备、施工工序、质量控制、安全措施以及施工图纸和预算等内容。
混凝土雨水管施工方案
一、施工方法1、钢筋混凝雨水管1.钢筋混凝土雨水管施工方法1.1基槽开挖1.1.1机械开挖配合人工刷坡检底基槽开挖采用反铲挖掘机挖装,土方边开挖边运输,人工配合刷坡检底的开挖方法,开挖之前先进行精确的测量放线,用白灰撒出开挖轮廓线,按1:0.33进行放坡,每侧考虑30cm工作面。
若遇地下水可将水引至检查井,在基底外作一集水坑,用一台ф50水泵排出路基外。
挖至设计标高后,检查基底承载力,基槽位置、标高、几何尺寸及轴线是否符合设计要求,进行碎石垫层及砼垫层的施工,及时按程序填写检验申请批复单,请监理工程师验收签字后,立即下基。
随后对基础进行放样待安装。
2、雨水管、检查井的施工方法安管及检查井砌筑:雨水管采用预制管,在够卖预制前进行考察,质量及供应能力都必须满足设计及施工期的要求,并取得监理工程师认可,在到货时进行检查,若有质量问题的必须进行隔离,限期清除场外。
安装采用吊车配合人工进行,管节之间的缝宽必须保证在10mm,同时挂线安装,保证管内底在同一流水面上。
管带及管座施工前必须对管外壁进行凿毛处理,管带施工完后在初凝前必须进行收浆,同时安排专人洒水养护。
检查井砌筑按照三顺一丁的方法进行砌筑,严禁干砖上墙,一旦发现一律返工,砂浆灰缝必须控制在10~12mm,砂浆水平灰缝饱满度控制在85%以上,严禁出现错缝现象。
在砌筑完后进行水泥砂浆抹灰处理,在抹灰上必须控制好平整度及阴阳角的方正。
雨水管及检查井周边回填:在管道安装完后并取得监理工程师的检验认可,进行分层回填,在管顶以下管周边的压实机械采用立式打夯机分层夯实,分层取样确定压实度。
在管顶以上采用压路机进行分层静压,分层取样确定压实度。
3. 基座的施工基座可立模现浇,砼使用强制式砼搅拌机现场拌合,基座的尺寸应符合设计要求,砼浇灌采用插入式振动棒进行施工。
4. 管节的安装雨水管管节从两检查井最低标高往最高标高开始安装,使接头面向上游,每节雨水管应紧贴于基面上,使涵管受力均匀,所有管节应按正确的轴线和坡度敷设。
钢筋混凝土雨水管施工
钢筋混凝土雨水管施工一、施工准备1、组建精干高效的项目经理部。
各部门选配经验丰富,技术业务精湛,事业心和责任感强的工程师及工作人员,使整个项目经理部管理层人员精干,统一指挥,内外协调,全面负责和加强对该项工程的生产指挥和技术管理工作。
2、测量工程师进入施工现场,根据业主提供以及我公司加密闭合的水准点和导线控制点进行管道中心线定位测量,确定原地面高程等,测量资料报监理工程师及业主备案。
3、根据施工要求,组织好施工力量。
雨污水管道工程配备给排水工程师1人,并配备试验检测人员和技术、管理人员、运输班、电工班、砼浇注班、管道安装班、泥工班、机械班、杂工班等。
4、主要的施工设备有履带式单斗挖掘机、振动压路机、蛙式电动夯实机、交流电焊机、人工挖土法顶管设备等。
施工原则:根据工程规模,工期要求,工程特点,施工工艺,合理配备生产要素,坚持高起点,高标准,严要求,按“统一指挥,网络管理,分工负责、全面推进”的施工原则,进行有序施工,统筹安排,齐头并进,充分利用时间、空间相互配合,确保按期全面完成施工任务。
二、一般要求砼管道沟槽开挖后,沟槽底应无积水、无杂物,槽底平整,地基承载能力满足设计要求后方可浇注混凝土垫层,如地基承载能力不满足设计要求,必须采取回填碎石垫层的方式进行处理,处理后在进行地基承载能力确定。
管道开挖后,沟槽底应无积水、无杂物,槽底平整,在槽底铺设一层沙,方可铺管。
测量放线,雨、污水管道放线,一般每隔10m设中心桩。
管道检查井处、变换管径处均应设中心桩,必要时要设置护桩或控制桩。
排水管道抄平后,应绘制管路纵断面图。
排水管线测量工作,应有正规的测量记录本,认真详细记录。
三、沟槽开挖沟槽开挖采用机械挖土、人工修正的并用方法,基底20-30cm土方人工清理至设计标高,边坡配以人工修整。
沟槽边坡必须满足规范要求并根据现场土质情况进行调整,本方案拟定沟槽开挖边坡为1:1.5。
施工时不得扰动原状土,严禁超挖,如发生超挖或扰动,必须按规程要求进行地基处理后,方可进行管道基础施工,对开挖2米以上及土质较差的地段根据实际情况两侧应做护壁处理。
混凝土雨水管施工方案
混凝土雨水管施工方案混凝土雨水管施工方案一、施工准备1. 整理工程现场,清除杂物和障碍物。
2. 准备所需的施工工具和设备,包括混凝土搅拌机、施工模板、钢筋等。
3. 对施工场地进行平整处理。
二、材料准备1. 选用质量可靠的混凝土材料。
2. 选用符合规定标准的钢筋,以确保管道的强度和耐久性。
三、模板安装1. 根据设计要求,测量和标记出雨水管道的位置和尺寸。
2. 安装适合的模板,确保雨水管道的形状和尺寸准确无误。
四、钢筋安装1. 根据设计要求,选择适合的钢筋规格。
2. 按照设计要求在模板内设置纵横交错的钢筋骨架。
3. 使用钢筋连接件或焊接方式将钢筋固定在一起,以确保骨架的稳定性和承载能力。
五、混凝土浇筑1. 在模板内设置好骨架后,进行混凝土浇筑。
2. 使用混凝土搅拌机将预先准备好的混凝土倒入模板内。
3. 混凝土浇筑过程中需避免空气孔洞和杂质进入,保证混凝土的质量和密实性。
4. 使用振捣器进行振捣,以确保混凝土的均匀分布和密实性。
六、养护1. 混凝土浇筑完成后,进行充分浇水,并盖上湿布,以保持混凝土的湿润。
2. 将养护期定为7天以上,以确保混凝土的早期强度和耐久性。
3. 避免在养护期内对混凝土管道施加大的压力和震动。
七、验收和保养1. 在混凝土管道完全养护并干燥后,进行验收。
2. 检查雨水管道的外观和尺寸是否符合设计要求。
3. 定期清理和维护雨水管道,确保通畅并防止堵塞。
以上是混凝土雨水管施工方案的一般步骤,具体实施时应根据实际情况进行调整和改进。
并且需严格按照相关施工规范和安全标准操作,确保施工质量和安全。
钢筋混凝土雨水污水管道施工方案

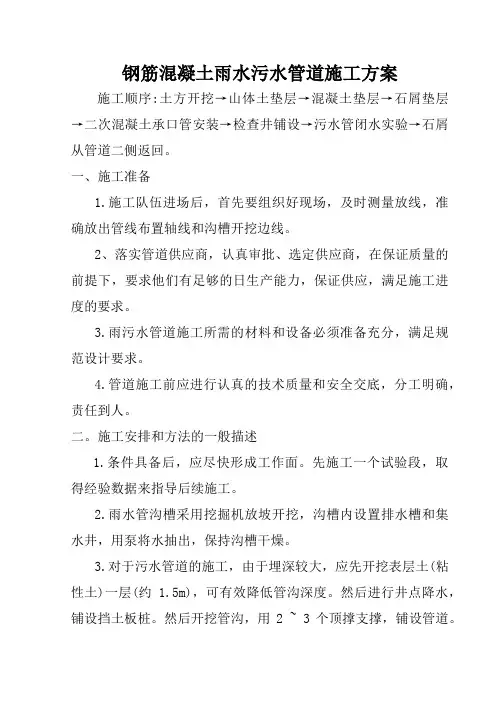

钢筋混凝土雨水污水管道施工方案施工顺序:土方开挖→山体土垫层→混凝土垫层→石屑垫层→二次混凝土承口管安装→检查井铺设→污水管闭水实验→石屑从管道二侧返回。
一、施工准备1.施工队伍进场后,首先要组织好现场,及时测量放线,准确放出管线布置轴线和沟槽开挖边线。
2、落实管道供应商,认真审批、选定供应商,在保证质量的前提下,要求他们有足够的日生产能力,保证供应,满足施工进度的要求。
3.雨污水管道施工所需的材料和设备必须准备充分,满足规范设计要求。
4.管道施工前应进行认真的技术质量和安全交底,分工明确,责任到人。
二。
施工安排和方法的一般描述1.条件具备后,应尽快形成工作面。
先施工一个试验段,取得经验数据来指导后续施工。
2.雨水管沟槽采用挖掘机放坡开挖,沟槽内设置排水槽和集水井,用泵将水抽出,保持沟槽干燥。
3.对于污水管道的施工,由于埋深较大,应先开挖表层土(粘性土)一层(约 1.5m),可有效降低管沟深度。
然后进行井点降水,铺设挡土板桩。
然后开挖管沟,用2 ~ 3个顶撑支撑,铺设管道。
4、先深后浅,形成一个流水作业,以保证施工的连续性和施工进度。
三。
雨水管道工程施工技术管径为DN300、DN400、DN600、DN800、DN1000,均为二级承插式钢筋混凝土管。
(一)雨水管道施工流程测量放线→挖沟→管道基础施工→管道铺设→石材人孔→沟槽回填。
(2)测量放线根据设计图纸,测量管道中心线和井中心位置,并设置中心桩。
管线的中心线和井的中心位置应由监理复核。
根据施工管线的直径,按规定的沟槽宽度放出边线,开挖前用白粉划线控制。
在沟槽外的检查井位置两侧设置控制桩,并记录两桩与检查井中心的距离,以备核对。
(3)沟槽开挖和排水设施1.沟槽采用放坡开挖和明沟排水施工。
1:1的坡度。
沟槽反铲挖掘机应用于挖掘和人工边坡修复。
开挖时,应在设计槽底标高以上留有一定余量,以避免超挖。
当底面高于沟底20厘米时,必须手工修整。
沟槽底部的松散土、淤泥和大石块应及时清除,并保持沟槽干燥。
混凝土雨水管施工方案
施工方案一、施工工艺二、施工准备1。
施工前做好施工图纸的会审,编制施工组织设计及做好技术交底工作。
2.施工前对现况管线构筑物的平面位置和高程与施工管线的关系,经核实后,将了解和掌握的情况标注在图纸上。
3.管节的水压试验、砂浆配合比、回填土的最佳密实度试验已完成。
三、测量施工1、测量控制与管理施工现场的测量控制网,依据测绘院给定的基准点进行测量控制网测设,并形成资料,建立施工区域工程测量控制网.本工程现场环境及施工条件较为复杂,测量精度要求较高。
我公司人员将严格执行岑亮标准,确保工程施测准确,质量优良,认真执行国务院发布《测量标志保护条例》,建立定期和特定的复测、检查及校核制度。
施工测量应加强自检和施工专业队伍之间结合处互检。
基础施工完后,立即将行线,列线和基础中心线引测到基础顶面,标高投测到每个基础上,做到点有名,线有号,标高、标志有数据。
1)测量平面控制施工时应按照设计图纸统一进行平面定位确定基准控制线,其余控制线均以此为基准。
平面控制点应适工程建筑面积设立永久性标桩和临时性两种标桩.永久性标桩的埋设应考虑到在施工和生产中能长期保存,不致发生下沉和位移。
标桩的埋深不得浅于0.5m,冻土地区标桩的埋深不得浅于冻土线以下0.5m。
标桩顶面以高于地面设计高程0.3m为宜。
临时性标桩一般以木桩为主,也有采用铁桩和金属管段等,其规格和打入地下的深度依现场条件而定。
木桩打入土中之后,应将桩顶锯平。
为了保证桩位的稳定,可将桩四周浮土挖去,以混凝土将木桩包围.永久标桩的形式采用直径30mm以上的粗钢筋,将上端磨平,在上面刻画十字线作为标点,下端弯成钩形,将其浇灌于混凝土之中,桩顶尺寸为150*150mm,桩底尺寸与埋设深度根据具体情况而定。
施测方法:①测量控制网点的布设必合理,且要稳定牢固。
②测量控制点要定期进行复核检查并修正其偏差值。
2)测量的高程控制为了保证水准网能得到可靠的起算依据,为了检查水准点的稳定性,应在施工现场的安全地带建立水准基点组,水准基点组应采用深埋水准标桩,埋深不得小于2m,上述水准基点也作为沉降观测的水准基点。
混凝土雨水管施工方案DOC
混凝土雨水管施工方案DOC一、施工准备1.确定施工计划和预算,制定施工方案,并准备相关施工图纸和技术文件。
2.准备所需的材料和设备,包括混凝土、管道连接件、工具等。
3.搭建施工场地,确保施工区域清理整齐,并设置必要的安全警示标志。
4.安排施工队伍,明确岗位职责,确保施工人员熟悉相关技术要求和操作流程。
5.进行必要的施工测量,确定雨水管道的设施位置和施工要求。
二、施工工艺1.开挖沟槽:根据设计要求和测量数据,在雨水管道的设施位置进行开挖,确保沟槽的宽度和深度符合要求,并保持沟槽底部的平整度。
2.安装管道:根据设计要求和施工图纸,将预制好的混凝土雨水管道安装到沟槽中,并进行固定。
3.连接管道:使用合适的管道连接件,将雨水管道与其他管段进行连接,确保连接结实可靠,并避免漏水。
4.测试管道:施工完成一段管道后,进行压力测试,排查管道是否有漏水和渗漏等问题,并修复。
5.填筑回填:完成管道的连接和测试后,进行回填作业,将沟槽周围的土方填筑回去,并进行均匀压实,确保管道的稳定性和安全性。
6.完善设施:根据设计要求和施工图纸,对雨水管道进行修整和细化工作,包括安装检查井、阀门、连接管件等。
三、施工要求1.施工人员必须具备相关的施工经验和技能,熟悉施工图纸和技术要求。
2.施工现场必须符合相关的安全要求和环境保护要求,保证人员和设备的安全。
3.施工过程中要注意管道的水平和竖直度,保证排水顺畅。
4.在连接管道时,要保证接口的紧密性和可靠性,避免漏水和渗漏。
5.施工过程中要及时清理施工现场,保持整洁。
6.施工过程中要安排专人进行施工记录和管道检测,确保质量和验收标准。
7.施工完成后,进行管道的最终验收,确保管道的功能正常和质量达到要求。
四、施工安全措施1.施工现场必须设置安全警示标志,限制非施工人员进入施工区域。
2.施工人员必须佩戴必要的个人防护装备,包括安全帽、防护鞋、手套等。
3.施工设备必须按照规定进行维护和保养,确保设备的正常运行和安全使用。
混凝土雨水管施工方案
混凝土雨水管施工方案关键信息:1、工程名称:____________________2、施工地点:____________________3、施工期限:自____年__月__日至____年__月__日4、工程质量标准:____________________5、工程造价:____________________1、工程概述11 本工程旨在建设混凝土雨水管系统,以有效收集和排放雨水,确保区域内排水顺畅。
111 工程范围包括雨水管的铺设、检查井的设置等相关工作。
2、施工准备21 技术准备211 熟悉施工图纸和相关技术规范,制定施工方案。
212 进行技术交底,确保施工人员了解施工要求和技术要点。
22 材料准备221 确保混凝土雨水管及相关构配件的质量符合设计要求,具备合格证明。
222 准备充足的水泥、砂、石子等原材料,保证材料的质量和供应。
23 现场准备231 清理施工现场,保证施工场地平整、无障碍。
232 测量放线,确定雨水管的铺设路线和检查井的位置。
3、施工工艺流程31 测量放线311 根据设计图纸,使用测量仪器准确放出雨水管的中心线和检查井的位置。
312 做好标记,为后续施工提供准确的基准。
32 沟槽开挖321 按照设计要求和施工规范,采用合适的开挖方式进行沟槽开挖。
322 控制沟槽的深度、宽度和坡度,确保符合设计要求。
323 在开挖过程中,注意保护周边的地下管线和构筑物。
33 基础施工331 对沟槽底部进行清理和平整,确保基础底面平整坚实。
332 按照设计要求铺设混凝土基础,保证基础的厚度和强度。
34 管道安装341 检查混凝土雨水管的质量,确保无裂缝、破损等缺陷。
342 采用吊车或人工方式将雨水管逐节安装到沟槽内。
343 保证管道接口的密封性,采用合适的接口处理方式。
35 检查井施工351 根据设计要求和标准图集,进行检查井的砌筑。
352 保证检查井的尺寸、位置和垂直度符合要求。
353 安装检查井井盖和爬梯。
混凝土雨水管施工方案DOC
混凝土雨水管施工方案
一、施工准备
在进行混凝土雨水管施工之前,需要做好以下准备工作:
1.确定施工地点和方向,绘制施工图纸。
2.准备所需的材料和设备,包括混凝土、钢筋、模板、搅拌机等。
3.检查施工现场的地基情况,确保地基承载能力符合要求。
二、施工过程
1. 基础浇筑
1.按照设计要求,在地面标出雨水管的位置。
2.挖掘基础槽,槽底应平整、坚实。
3.在基础槽中铺设一层碎石作为基础层。
4.搭建模板,固定好,以确保混凝土浇筑时管道保持所需的形状。
5.开始浇筑混凝土,同时注意管道的坡度和高程。
2. 管道连接和安装
1.在混凝土凝固之后,进行管道的连接工作。
2.管道连接部位应采用专用管接头,确保连接牢固、密封。
3.固定管道支架,确保管道在使用过程中稳固。
3. 混凝土管道的收口和防漏处理
1.混凝土管道的收口部分需要进行防水处理,以防止雨水渗漏。
2.可采用专用密封胶进行管道收口的密封处理,确保管道在使用过程中不会出现漏水情况。
三、施工质量控制
1.施工过程中要保证混凝土的配合比按照设计要求进行。
2.施工现场要保持清洁,确保无杂物掉入管道内部。
3.施工完成后进行管道的检查和试压,确保管道质量符合要求。
四、施工安全措施
1.施工现场要进行安全防护,施工人员要佩戴安全帽、安全鞋等劳保用品。
2.搅拌机等设备要经常检查维护,确保设备运行安全。
3.暴雨天气或恶劣天气施工需暂停,确保施工过程中人员和设备的安全。
以上是关于混凝土雨水管施工方案的详细说明,希望能够对您有所帮助。
雨水管道施工方案
雨水管道施工方案目录一、工程概况 (3)二、编制依据 (4)三、施工部署 (4)四、施工工艺 (5)五、质量保证措施 (9)六、工期保证措施 (11)七、安全保证措施 (11)八、雨季施工措施 (16)九、突发事件处理措施 (17)一、工程概况1.设计方案及概况根据本工程管线综合规划方案,解决道路路面排水及周边地块的雨水排放问题。
本工程所采用的具体管材、管道接口及基础形式参见下表所示:管径(内径) 管材接口形式基础形式备注φ300、φ400 (雨水连管) 承插式钢筋混凝土Ⅱ级管橡胶圈接口120°混凝土C20包固基础做法详见04S531-1,P13Φ600~φ1400(雨水管) 承插式钢筋混凝土Ⅱ、Ⅲ级管橡胶圈接口三七灰土+180°混凝土C20包固基础做法详见04S531-1,P14雨水口:雨水口采用砖砌雨水口(采用非黏土类烧结普通砖或混凝土实心砌块),详见国家建筑标准设计图集(06MS201-8),其形式及平面布置详见本院道路专业设计图纸。
水箅及井座采用球墨铸铁材料,对于选用的材料必须经过试验送检,满足规范试验检测指标合格后方可使用。
雨水箅子安装打开方向,建议为对应车行道方向,雨水口连接管长度不宜超过25m,设计坡度不小于1%。
单个双箅雨水口连管采用d300管径,两个及以上双箅雨水口连管采用d400。
检查井:采用现浇混凝土雨污水检查井(盖板式),机动车道上井盖采用Φ700五防重型球墨铸铁圆形井盖,在其余地方采用φ700五防轻型井盖,井盖必须留明显标志注明井盖使用标识;位于车行道的检查井,应采用具有足够承载力和稳定性良好的井盖与井座;位于路面上的井盖宜与路面持平,位于绿化带内的井盖应高于地面20cm;检查井内应安装防坠落装置,防坠落装置承重能力要求大于等于中铁十七局集团有限公司 3100kg,采用双层井盖,详见14S501-2。
二、编制依据1.xxxxxxx排水设计施工图;2.中华人民共和国国家标准——给水排水管道工程施工及验收规范GB50268-2008;3.《混凝土排水管道基础及接口》04S531-1;4.相关技术要求及业主和监理有相关规定;5.本单位类似工程施工经验。
钢筋混凝土雨水管工程现场施工方法
钢筋混凝土雨水管工程施工方案一、施工方法1、钢筋混凝雨水管1.钢筋混凝土雨水管施工方法1.1基槽开挖基槽开挖采用反铲挖掘机挖装,土方边开挖边运输,人工配合刷坡检底的开挖方法,开挖之前先进行精确的测量放线,用白灰撒出开挖轮廓线,按1:0.33进行放坡,每侧考虑30cm工作面。
若遇地下水可将水引至检查井,在基底外作一集水坑,用一台ф50水泵排出路基外。
挖至设计标高后,检查基底承载力,基槽位置、标高、几何尺寸及轴线是否符合设计要求,进行碎石垫层及砼垫层的施工,及时按程序填写检验申请批复单,请监理工程师验收签字后,立即下基。
随后对基础进行放样待安装。
?2、雨水管、检查井的施工方法安管及检查井砌筑:雨水管采用预制管,在够卖预制前进行考察,质量及供应能力都必须满足设计及施工期的要求,并取得监理工程师认可,在到货时进行检查,若有质量问题的必须进行隔离,限期清除场外。
安装采用吊车配合人工进行,管节之间的缝宽必须保证在10mm,同时挂线安装,保证管内底在同一流水面上。
管带及管座施工前必须对管外壁进行凿毛处理,管带施工完后在初凝前必须进行收浆,同时安排专人洒水养护。
检查井砌筑按照三顺一丁的方法进行砌筑,严禁干砖上墙,一旦发现一律返工,砂浆灰缝必须控制在10~12mm,砂浆水平灰缝饱满度控制在85%以上,严禁出现错缝现象。
在砌筑完后进行水泥砂浆抹灰处理,在抹灰上必须控制好平整度及阴阳角的方正。
雨水管及检查井周边回填:在管道安装完后并取得监理工程师的检验认可,进行分层回填,在管顶以下管周边的压实机械采用立式打夯机分层夯实,分层取样确定压实度。
在管顶以上采用压路机进行分层静压,分层取样确定压实度。
3.?基座的施工基座可立模现浇,砼使用强制式砼搅拌机现场拌合,基座的尺寸应符合设计要求,砼浇灌采用插入式振动棒进行施工。
4.?管节的安装雨水管管节从两检查井最低标高往最高标高开始安装,使接头面向上游,每节雨水管应紧贴于基面上,使涵管受力均匀,所有管节应按正确的轴线和坡度敷设。
钢筋混凝土管道施工方案
钢筋混凝土管道施工方案第一章项目概况一、设计概述:北汽二期扩能工程·No. 2标准厂房位于重庆市合川区土场镇银翔新城工业园。
为D级多层厂房,共5层,建筑高度22米,钢筋混凝土框架结构。
这个标高±0.000标高相当于黄海标高217.8m。
总建筑面积为:191857.22平方米。
本工程一楼埋地排水管为钢筋混凝土次管,全长约550m,管道材质为DN900、1000、1200、1400钢筋混凝土次管。
检查井采用现浇钢筋混凝土,井盖采用承重50t的重型铸铁井盖。
检查井型号有:2、现场自然条件:施工地点为2号标准厂房一楼55~56/A~P、1~56/PN。
雨水出来后,将连接到原测试跑道一侧的雨水沟。
宽度为1000×1600。
根据地质资料,土壤回填,地势平坦。
三、编制依据:1、施工图:一层管网施工图及其设计说明;2.《排水检查井》图集02S515;《混凝土排水管基础及接口》04S516图集;3.根据地质调查报告和现场实际检查的地形资料。
第二章建设单位1、工程材料的准备:1、物资部按项目经理部的要求及时采购物资:按物资计划清单。
2 、材料要有材料证书,设备要有说明书和证书。
3 、各类材料和设备应严格按要求妥善保管和保管。
2、机床的准备:地埋式排水管施工机械:挖掘机一台、吊车一台、钢筋加工机械一套、圆锯、振动棒等机械按计划清单准备好所需机具,并按时交付现场.三、施工方法施工程序:测量放线→沟槽开挖→地基处理→管道找平→混凝土垫层→管道安装→界面处理→管基浇筑→钢筋混凝土检查井→闭水试验→分层回填→地面恢复。
埋地雨水管应根据检查井位置和现场旋挖桩完成情况分段施工。
四、测量线1、在测量放线前,应由专业测量工程师对甲方提供的控制点和室内轴控网络进行检查,然后引导标杆点并报甲方和监理审核。
2 、根据设计和施工图测量管道中心线和地面标高,记录测量数据,每隔16米设置标志桩并进行保护。
3、根据设计图纸中设计坡度的坡度计算沟槽上部开口的宽度,然后以两根管子的中心线为准则平分两侧形成沟槽边缘,用白灰做记号,按此线开挖管槽。
钢筋混凝土雨水管工程施工方案
钢筋混凝土雨水管工程施工方案一、施工方法1、钢筋混凝雨水管1.钢筋混凝土雨水管施工方法1.1基槽开挖1.1.1机械开挖配合人工刷坡检底基槽开挖采用反铲挖掘机挖装,土方边开挖边运输,人工配合刷坡检底的开挖方法,开挖之前先进行精确的测量放线,用白灰撒出开挖轮廓线,按1:0.33进行放坡,每侧考虑30工作面。
若遇地下水可将水引至检查井,在基底外作一集水坑,用一台850水泵排出路基外。
挖至设计标高后,检查基底承载力,基槽位置、标高、几何尺寸及轴线是否符合设计要求,进行碎石垫层及砼垫层的施工,及时按程序填写检验申请批复单,请监理工程师验收签字后,立即下基。
随后对基础进行放样待安装。
2、雨水管、检查井的施工方法安管及检查井砌筑:雨水管采用预制管,在够卖预制前进行考察,质量及供应能力都必须满足设计及施工期的要求,并取得监理工程师认可,在到货时进行检查,若有质量问题的必须进行隔离,限期清除场外。
安装采用吊车配合人工进行,管节之间的缝宽必须保证在10,同时挂线安装,保证管内底在同一流水面上。
管带及管座施工前必须对管外壁进行凿毛处理,管带施工完后在初凝前必须进行收浆,同时安排专人洒水养护。
检查井砌筑按照三顺一丁的方法进行砌筑,严禁干砖上墙,一旦发现一律返工,砂浆灰缝必须控制在10~12,砂浆水平灰缝饱满度控制在85%以上,严禁出现错缝现象。
在砌筑完后进行水泥砂浆抹灰处理,在抹灰上必须控制好平整度及阴阳角的方正。
雨水管及检查井周边回填:在管道安装完后并取得监理工程师的检验认可,进行分层回填,在管顶以下管周边的压实机械采用立式打夯机分层夯实,分层取样确定压实度。
在管顶以上采用压路机进行分层静压,分层取样确定压实度。
3.基座的施工基座可立模现浇,砼使用强制式砼搅拌机现场拌合,基座的尺寸应符合设计要求,砼浇灌采用插入式振动棒进行施工。
4.管节的安装雨水管管节从两检查井最低标高往最高标高开始安装,使接头面向上游,每节雨水管应紧贴于基面上,使涵管受力均匀,所有管节应按正确的轴线和坡度敷设。
安装雨水管工程施工方案
本工程为某住宅小区雨水管道安装工程,主要内容包括雨水管道的安装、检查井的砌筑以及管道的连接。
工程总长度约为1000米,管径为DN200-DN500mm,采用钢筋混凝土承插口管,接口采用橡胶圈接口。
二、施工准备1. 技术准备(1)组织工程施工技术人员参与设计单位、建设单位的施工图会审和企业内施工技术交底,了解施工特点和技术要求,熟悉施工操作规程和各项技术数据。
(2)编制施工方案,明确施工工艺流程、质量标准、安全措施等。
2. 物资准备(1)根据施工进度计划提前作好各种材料、设备、机具进出场计划。
(2)明确各种材料的到货时间和技术要求,对管材进行检验、确认并收集整理有关的技术资料。
3. 施工人员配备(1)专业技术人员(负责安全):2人(2)施工班组:5人三、施工方法及工艺流程1. 开槽埋管工程(1)施工工艺流程:材料检验→下料→复核下料尺寸→标记管线号、区号→布管→沿管沟布置→组对→尺寸符合要求→接头焊口符合要求→熟悉图纸→施工准备→人员机具→图纸会审→施工方案及交底→材料预算→按要求连接→接口。
(2)施工要点:1)开槽:采用人工开挖,确保槽底平整,槽壁垂直。
2)基础施工:根据设计要求,采用120mm厚混凝土基础,基础下设200mm厚级配砂石。
3)管道安装:采用预制钢筋混凝土承插口管,接口采用橡胶圈接口,管道安装时,确保管道中心线与设计要求一致。
4)管道连接:采用胶圈接口,确保接口严密,无渗漏。
2. 检查井砌筑(1)检查井砌筑采用M7.5水泥砂浆,砌筑前对检查井基础进行夯实,确保基础牢固。
(2)检查井砌筑时,确保井身垂直,井口水平,井壁厚度均匀。
(3)检查井内部进行抹面处理,确保光滑平整。
四、质量标准1. 管道安装:管道安装牢固,接口严密,无渗漏。
2. 检查井砌筑:检查井砌筑垂直,井口水平,井壁厚度均匀,抹面光滑平整。
3. 管道连接:接口严密,无渗漏。
五、安全措施1. 施工现场设置安全警示标志,确保施工安全。
混凝土雨水管施工方案
混凝土雨水管施工方案1. 引言混凝土雨水管是城市排水系统中重要的组成部分,其施工质量直接影响着城市雨水排放的效率和安全性。
本文将从材料准备、施工准备、施工工艺等方面,探讨混凝土雨水管的施工方案。
2. 材料准备在进行混凝土雨水管的施工前,需要准备以下材料: - 水泥:选用符合相关标准的普通硅酸盐水泥; - 石子:直径在5mm-20mm之间的中粗砂石; - 沙子:细砂,用于混凝土制作; - 钢筋:用于加固雨水管; - 模具:用于浇筑混凝土雨水管。
3. 施工准备在进行混凝土雨水管的施工前,需要做好以下准备工作: - 清理施工场地,确保施工区域平整干净; - 搭建施工脚手架,保证施工安全; - 准备好所需的施工机械和工具,如搅拌机、浇筑机等; - 对施工人员进行安全培训,保证工作人员的安全。
4. 施工工艺4.1 制作混凝土•按照配方准确称量水泥、石子和沙子;•将水泥、石子和沙子放入搅拌机中进行充分搅拌,直至混凝土均匀。
### 4.2 浇筑混凝土•将搅拌好的混凝土倒入准备好的模具中;•在模具内用振捣器进行振捣,确保混凝土均匀且密实;•等待混凝土凝固后,拆除模具。
### 4.3 加固•在混凝土雨水管的内部加固钢筋,以增强雨水管的承载能力;•检查钢筋的位置和数量是否符合设计要求。
### 4.4 安装•将制作好的混凝土雨水管安装在设计好的位置上;•对接口处进行密封处理,确保雨水管不会渗漏;•对混凝土雨水管进行检查和试压,确保施工质量符合标准要求。
### 4.5 完工•完成混凝土雨水管的施工后,及时清理施工现场;•对施工质量进行验收,确保符合设计要求。
5. 总结混凝土雨水管的施工需要严格按照标准和要求进行,只有确保材料质量和施工质量,才能保证雨水管的长期稳定运行和安全性。
在施工过程中,工程管理人员需要严格把关,保证每个环节的质量,确保混凝土雨水管的施工质量达到标准要求。
以上就是混凝土雨水管施工方案的相关内容,希望对相关从业人员有所帮助。
钢筋混凝土雨水管工程施工方案
钢筋混凝土雨水管工程施工方案钢筋混凝土雨水管工程施工方案一、工程概述本工程包括室外雨水管道的施工,总长度为100米,管道直径为550mm,其中部分需要穿越路面。
管道涉及到的工程包括开挖、钢筋混凝土浇筑、管道连接、管道回填等。
二、施工前准备1. 制定管道施工图纸,根据地形地貌和水流情况确认管道的朝向、高度和坡度等参数。
2. 确定施工方案和施工工艺,制定安全措施和管理规定。
3. 购买需要的材料:水泥、沙子、砖、钢筋等。
4. 确定施工现场,并展开公示,做好管道施工的相应准备工作。
5. 了解施工现场各种机具设备的使用方法以及施工人员的技能水平,安排好相关人员的通信协调工作。
三、施工步骤1. 开挖:根据施工图纸,按照管道高度和坡度,进行开挖。
根据地质情况有选择性的采用挖掘机、手工挖掘等方式进行开挖,其宽度按照管道的直径加50mm为基础进行开挖。
同时要注意管道的斜率和高度,做到在不破坏原有地面基础的情况下进行开挖。
2. 钢筋布置:钢筋按照管道尺寸和设计图要求进行布置,保证钢筋的间距和间隔满足设计标准,铺设平整牢固,弯曲部分应满足质量要求。
3. 注浆:在钢筋布置完成后,首先进行管道内壁的注浆,浆料可以选用细砂浆或混凝土浆料,用泵浆机将浆料注入到管道内部,确保管道内壁平滑,并形成一定的厚度,以增强管道的防渗能力。
4. 浇筑:使用合适的模板进行管道的应力一次铺设,应将浇筑分成若干个小块,确保浇筑均匀、牢固、平整,避免混凝土内部出现空鼓、裂缝等现象。
5. 连接:两个管道的连接可以采用喇叭口等连接器进行管道连接,及时进行管内的清洗工作,确保连接处严密。
6. 回填:在管道贯通后,首先要检查管道的坡度和高度是否符合要求,在确认无误的情况下进行回填,第一层回填需处理好过渡坡度。
回填材料需要满足坚硬、无毒、无害、耐压能力强等要求,确保管道的稳固。
四、安全管理1. 严格遵守施工安全规定,保证安全防护设备的全面使用。
2. 提前做好安全与环保检查,确保施工现场的环境卫生标准。
混凝土雨水管施工方案
混凝土雨水管施工方案1. 引言在城市建设中,雨水管道的施工是不可或缺的一部分。
混凝土雨水管是一种常见且可靠的雨水排放系统,其施工方案对于确保系统的顺利运行至关重要。
本文将详细介绍混凝土雨水管施工的步骤及注意事项,以提供一个全面的施工方案。
2. 材料准备在混凝土雨水管施工前,需要准备以下材料:•混凝土:按照施工要求选取适合强度和耐久性的混凝土材料。
•钢筋:使用适当规格的钢筋来加强混凝土雨水管的承载能力。
•防水材料:选择合适的防水材料,以确保雨水管道的密封性。
•施工工具:包括水泥浆、砂浆搅拌机、砂石料等。
3. 施工步骤3.1. 确定施工位置和尺寸根据设计要求和实际情况,确定混凝土雨水管的位置和尺寸。
考虑到排水效果和施工便利性,要合理选择雨水管的坡度和走向。
3.2. 进行土层和基础处理在施工位置上清除表面杂物和不平整的土地,并进行土层和基础的处理。
确保土地稳定和坚固,以支撑混凝土雨水管的承载能力。
3.3. 钢筋加工和安装根据设计要求,对钢筋进行加工和配置。
将钢筋按照布置图和间距要求安装在施工位置上,以增加混凝土雨水管的强度和稳定性。
3.4. 模板搭设根据设计要求和雨水管的尺寸,搭设合适的模板来固定混凝土的形状和大小。
确保模板结构坚固,以保证混凝土浇筑的准确性。
3.5. 混凝土浇筑在模板搭设完毕后,开始进行混凝土的浇筑工作。
根据混凝土的配比要求,使用搅拌机将水泥、砂浆和砂石料充分搅拌,然后将混凝土倒入模板中,逐渐填满整个雨水管的空间。
3.6. 养护混凝土雨水管浇筑完成后,对其进行养护工作。
根据混凝土的硬化时间和养护要求,采取适当的措施来保持混凝土的湿润和温度稳定,以促进其强度和耐久性的发展。
4. 施工注意事项•施工过程中,要严格按照设计要求进行操作,确保施工质量。
•在选取混凝土材料时,要考虑到其强度和耐久性,以满足实际使用需求。
•混凝土雨水管施工坡度和走向的选择要合理,以确保雨水有效排出。
•在模板搭设和混凝土浇筑过程中,要控制好混凝土的浇筑速度和厚度,以保证整体结构的均衡和一致性。
钢筋混凝土管道施工方案
北汽二期扩能工程·2号标准厂房钢筋混凝土管道施工方案钢筋混凝土管道施工方案第一章工程概况一、设计概述:北汽二期扩能工程·2号标准厂房工程房位于重庆市合川区土场镇银翔新城工业园。
属于丁类多层厂房,建筑层数为5层,建筑高度22米,结构类型为钢筋混凝土框架结构。
本高程±0。
000标高相当与黄海高程217。
8m。
总建筑面积为:191857.22平米。
本工程一层埋地排水管道为钢筋混凝土二级管,总长度约为550m,管材采用DN900、1000、1200、1400钢筋混凝土二级管.检查井采用现浇钢筋混凝土,井盖采用承载力为50t的重型铸铁井盖。
检查井型号为:二、现场自然条件:施工位置在2号标准厂房一层55~56/A~P、1~56/P—N、雨水出室外后接原试车道边网雨水沟,原雨水沟加宽至搅拌站排入河沟,雨水沟加宽1000×1600,根据地质资料,土质为回填土,地形平坦.三、编制依据:1、施工图:一层管网施工图及其设计说明;2、《排水检查井》图集02S515;《混凝土排水管道基础及接口》04S516图集;3、根据地勘报告和现场实际考查的地形资料。
第二章施工组织一、工程材料准备:1、材料部门按项目经理部的要求:按材料计划清单及时采购材料.2、材料应有材质证书,设备应有说明书和合格证。
3、各种材料、设备严格按其要求妥善存放保管。
二、机工具准备:埋地排水管施工机械:挖掘机一台,吊车一台,钢筋加工机械一套,圆盘锯、振动棒等机械按计划清单备齐所需的各种机具、工具,并按时送到现场.三、施工方法施工程序:测量放线→沟槽开挖→地基处理→管道平基→砼垫层→管道安装→接口处理→管座浇筑→钢筋混凝土检查井→闭水试验→分层回填→地面恢复。
埋地雨水管根据检查井的位置和现场旋挖桩完成情况采用分段施工。
四、测量放线1、测量放线前由专业测量工程师对甲方提供的控制点和室内轴线控制网,然后引水准点并报甲方及监理审核.2、按设计施工图对管中心线和地面标高进行实测,记下实测数据,每隔16米钉设标记桩并加以保护。
雨水管首件施工方案范本(二篇)
雨水管首件施工方案范本一、工程概况金山路北延线位于___省临沂市高新区,北起规划三路,南至化武路,全长___米。
该道路红线宽度为___米,其中行车道为___米,两侧由内向外依次设置___米人行道,___米绿化带。
雨水管道设置在道路两侧,管道采用DN1000和DN___平口钢筋混凝土二级管,DN1000雨水管干管___米,DN800雨水管干管___米,采用120度C15混凝土基础。
根据实际情况,我部选择K2+828-K2+978段作为本次试验段。
二、施工计划安排本工程计划___年___月___号开工,___年___月___号完工,并服从业主对工期的调整。
三、施工准备1、___根据本标段工程实际情况,项目经理部安排一个施工队负责全线雨水管道的施工:技术负责人:马兴军施工队长:路来明现场技术员:___辉现场质检员:张维斌班组工人:___人2、主要施工设备根据本工程的工期要求,并考虑施工现场的情况,采用机械设备见下表:设备名称单位数量备注挖掘机台10良好破碎锤台8良好水车辆1良好汽车吊辆1良好装载机台2良好滚筒搅拌机台1良好自卸车辆6良好四、施工工艺施工工艺流程:施工放样——机械开挖沟槽——人工清理沟槽——浇筑管基——下管——稳管——接口抹带——砌筑检查井——分层回填。
1、施工放样在施工前,建立测量控制网,核定永久导线点,并认真熟悉图纸,定出放线方案。
沟槽开挖前期测定管线中线,检查井位置,测定管线中心时,在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩。
根据《给水排水管道工程施工及验收规范》GB50268-___规范及设计要求,分别确定出管道上口开挖线。
2、沟槽开挖雨水沟槽开挖深度为___米。
(1)管道沟槽采用挖掘机开挖,开挖过程中随时检查及时校测管道中心线及高程桩的高程。
(2)开挖至设计基底标高以上20cm时,改为人工清底,做到随开挖、随测量、随清底,尽快开始基础施工,减少因边坡不稳定导致塌方影响施工的因素。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钢筋混凝土雨水管工程施工方案
一、施工方法
1、钢筋混凝雨水管
1.钢筋混凝土雨水管施工方法
1.1基槽开挖
1.1.1机械开挖配合人工刷坡检底
基槽开挖采用反铲挖掘机挖装,土方边开挖边运输,人工配合刷坡检底的开挖方法,开挖之前先进行精确的测量放线,用白灰撒出开挖轮廓线,按1:0.33进行放坡,每侧考虑30cm工作面。
若遇地下水可将水引至检查井,在基底外作一集水坑,用一台ф50水泵排出路基外。
挖至设计标高后,检查基底承载力,基槽位置、标高、几何尺寸及轴线是否符合设计要求,进行碎石垫层及砼垫层的施工,及时按程序填写检验申请批复单,请监理工程师验收签字后,立即下基。
随后对基础进行放样待安装。
2、雨水管、检查井的施工方法
安管及检查井砌筑:雨水管采用预制管,在够卖预制前进行考察,质量及供应能力都必须满足设计及施工期的要求,并取得监理工程师认可,在到货时进行检查,若有质量问题的必须进行隔离,限期清除场外。
安装采用吊车配合人工进行,管节之间的缝宽必须保证在10mm,同时挂线安装,保证管内底在同一流水面上。
管带及管座施工前必须对管外壁进行凿毛处理,管带施工完后在初凝前必须进行收浆,同时安排专人洒水养护。
检查井砌筑按照三顺一丁的方法进行砌
筑,严禁干砖上墙,一旦发现一律返工,砂浆灰缝必须控制在10~12mm,砂浆水平灰缝饱满度控制在85%以上,严禁出现错缝现象。
在砌筑完后进行水泥砂浆抹灰处理,在抹灰上必须控制好平整度及阴阳角的方正。
雨水管及检查井周边回填:在管道安装完后并取得监理工程师的检验认可,进行分层回填,在管顶以下管周边的压实机械采用立式打夯机分层夯实,分层取样确定压实度。
在管顶以上采用压路机进行分层静压,分层取样确定压实度。
3. 基座的施工
基座可立模现浇,砼使用强制式砼搅拌机现场拌合,基座的尺寸应符合设计要求,砼浇灌采用插入式振动棒进行施工。
4. 管节的安装
雨水管管节从两检查井最低标高往最高标高开始安装,使接头面向上游,每节雨水管应紧贴于基面上,使涵管受力均匀,所有管节应按正确的轴线和坡度敷设。
5. 接缝处理
雨水管接缝宽度不应大于10mm,严禁加大接缝来满足涵长的要求,应用沥青或其它具有弹性的不透水材料填塞接缝内、外侧,以形成一柔性密封层。
6.管腔回填应采用透水性好的材料进行分层夯实。
二、质量要求
1、原材料的质量要求
砂、石、水泥等在进场前通过几方调查,并且经过见证取样试验合格的材料,方可使用。
施工中对进场的地材进行现场检查,如有凝问必须取样进行试验,若不合格一律清出现场。
2、施工质量要求
2.1基槽开挖至标高后,不得受水浸泡,不得超挖,超挖后不允用粘土回填;
2.2 基础轴线、平面几何尺寸、标高必须满足设计要求;
2.3 地基承载力必须满足设计要求,如遇地质条件达不到设计要求,必须报监理及业主共同确定处理方案;在上述各指标满足要求的前提下立即进行基础施工。
2.4片石厚度不小于150mm;块石厚度为200~300mm,宽度约为厚度1~1.5倍(200~450),长度约为厚度1.5~3倍(450~900),块石做镶面时,应由外露面四周向内稍加修凿,形状成锥台形。
2.4基础底为土质时,第一层片石砌筑可直接坐浆,然后分层错缝砌筑,按工作层(2~3层)水平缝大致找平,各工作层竖缝应相互错开,不得
贯通。
2.5外圈定位行列和转角石,应选择形状较为方正及尺寸较大的片石,并长短相间地与里层砌体咬接。
砌缝宽度不得大于40mm,竖缝较宽时,应在砂浆中塞以小石块,不得在石块下面用高于砂浆砌缝的小石片支垫。
2.6石块应平砌,每层石料高度应大致一致。
外圈定位行和镶面石块,
应丁顺相间砌筑,砌缝宽度不大于30mm,上下层竖缝错开距离大于80mm。
2.7砌体里层平缝宽度不应大于30mm竖缝宽度不应大于40mm。
2.8砌筑砂浆的强度必须按试验室提供的配合比通知进行配料,配料以重比进行计量,计量时必须专人负责,不得任意更改计量人员。
2.9商品预制管厂必须按照设计文件制作预制管,生产过程中还不断的对生产工艺及施工质量进行检查,构件进场还必须对构件进行验收。
2.10预制管的安装必须以管内底平进行安装,在检查井处必须以井面齐平;管带施工完进行洒水养护。
2.11涵管必须检验合格方可安装。
2.12地基承载力须满足设计要求,涵管与管座垫层或地基紧密贴合,垫稳坐实。
2.13接缝填料嵌填密实,接缝表面平整,无间断、裂缝、空鼓现象。
2.14每节管底坡度均不得出现反坡。
2.15管座沉降缝应与涵管接头平齐,无错位现象。
2.16盖板安装前,盖板、涵台、墩及支承面检验必须合格。
2.17盖板就位后,板与支承面须密合,否则应重新安装。
2.18板与板之间接缝填充材料的规格和强度应符合设计要求,并与沉降缝吻合。
2.19所有砌筑、抹灰用砂浆必须机拌.
三、验收标准
1、钢筋混凝土盖板涵
1.1、涵洞总体实测项目
项次检查项目规定值或允许偏差检查方法和频率权值
1 轴线偏位(mm)明涵20暗涵50 经纬仪:检查2处 2
2 流水面高程(mm) +20 水准仪、尺量:检查洞口2处,拉线检查中间1~2处 3
3 涵底铺砌厚度(mm) +40-10 尺量:检查3~5处 1
4 长度(mm) +100-50 尺量:检查中心线 1
5 孔径(mm) +20 尺量:检查3~5处 3
6 净高(mm)明涵+20暗涵+50 尺量:检查3~5处 1
1.2、涵台实测项目
项次检查项目规定值或允许偏差检查方法和频率权值
1 混凝土或砂浆强度(Mpa)在合格标准内按附录D或F检查 3
2 涵台断面尺寸(mm)片石砌体 +20 尺量:检查3~5处 1
混凝土 +15
3 竖直度或斜度(mm) 0.3%台高吊垂线或经伟仪:测量2处 1
4 顶面高度(mm) +10 水准仪:测量3处 2
1.3、外观鉴定
1.3.1洞身顺直,进出口、洞身、沟槽等衔接平顺,无阻水现象。
1.3.2帽石、一字墙或八字墙等应平直,与路线边坡、线形匹配,棱角分明。
1.3.3涵洞处路面平顺,无跳车现象。
1.3.4外露混凝土表面平整,颜色一致。
1.3.5涵台线条直顺,表面平整。
1.3.6涵台蜂窝、麻面面积不得超过该面面积的0.5%。
1.3.7涵台砌筑匀称,勾缝平顺,无开裂和脱落现象。
2、钢筋混凝土圆管涵
2.1、管座及涵管安装实测项目
项次检查项目规定值或允许偏差检查方法和频率权值
1 管座或垫层砼强度在合格标准内按附录D检查 3
2 管座或垫层宽度、厚度≥设计值尺量:抽查3个断面 2
3 相邻管节底面错台管径≤1m 3 尺量:检查3~5个接头 2
管径>1m 5
2.2盖板制作(见预制方案)
2.3盖板安装实测项目
项次检查项目规定值或允许偏差检查方法和频率权值
支承面中心偏位(mm) 10 尺量:每孔抽4~6个 2
相邻板最大高差(mm) 10 尺量:抽查20% 1
2.4外观鉴定
2.4.1管壁顺直,接缝平整,填缝饱满。
2.4.2板安装填缝应平整密实。
四、人、材、机及环境的组织安排
4.1人员组织体系(K9+700~K11+700)
4.2材料、设备的组织
在开挖基坑前,砂、片块石、水泥、涵管等按设计数量准备充分,并按规范要求进行见证取样检验合格。
砌筑砂浆按试验室提供的配合比进行重量比计量配料。
4.3机械设备的组织
机械设备配置6台砂浆搅拌机,人工配合1m3内挖机进行基坑开挖。
五、施工过程中需注意的问题
5.1基坑开挖至标高后严禁受水浸泡。
5.2基坑超挖严禁用土回填。
5.3基础及涵台砌筑严禁采用灌浆法施工。
5.4管涵内缝必须进行沟缝抹平.
5.5管座及管腔砼浇灌必须采用木模或砖模进行施工,必须采用振动棒进行振捣。
5.6管节接口必须打毛处理后才能抹砂浆带。
5.7砌筑、安装过程中必须注意操作安全,以免发生损伤事件。
六、施工过程中可能出现意外的措施及应及方案
6.1基坑开挖过程中由于地下水位高造成塌方,应在基坑外挖设排水沟,同时在基坑壁设挡土板支撑。
6.2基坑开挖至标高后,由于地下水较丰富,可能会影响到施工质量,故必须在两侧设20*20cm的排水沟,并在下游设60*60*60cm的集水坑用水泵排出基外引入附近沟内。
6.3如涵洞与老路相交,必须采取半辐施工方案进行,在保证通行的前提下,才能进行老路开挖。
