液晶显示原理(新)
液晶显示屏工作原理
液晶显示屏工作原理液晶显示屏（Liquid Crystal Display，简称LCD）是一种常见的平板显示设备，广泛应用于电视、计算机、手机等各种电子设备。
它通过液晶分子的电场控制来实现图像显示，具有低功耗、高亮度和高对比度等优点。
本文将详细介绍液晶显示屏的工作原理。
一、液晶分子的结构和特性液晶是介于液体和固体之间的一种物质状态，具有特殊的物理性质。
液晶分子通常呈现长而细的形状，分为两部分：极性基团和亲疏水基团。
极性基团具有电荷，可以在电场的作用下发生旋转和排列，而亲疏水基团则决定了分子的溶解性和流动性。
液晶分子在不同的温度下会出现各种相态变化，包括列相、晶相和胆相等。
二、液晶显示屏的结构液晶显示屏由多个层次的结构组成，包括底座、玻璃基板、液晶层、透明电极层和色彩滤光层等。
其中，底座提供支撑和连接功能，玻璃基板用于固定液晶分子，透明电极层用于产生电场，色彩滤光层则用于控制光的颜色。
三、液晶的电场控制液晶显示屏的工作原理基于电场的控制。
当外加电场的作用下，液晶分子会发生旋转和排列，从而改变光线的传播方向和偏振状态。
具体而言，液晶分子旋转时会改变光的相位差，进而改变透过液晶的光的强度和颜色。
四、液晶的偏振特性液晶分子在电场作用下可以有两种取向状态：平行或垂直。
当液晶分子平行排列时，光通过的方向与入射光的偏振方向保持一致，形成通透状态。
而当液晶分子垂直排列时，光通过的方向会发生改变，导致光的偏振方向发生旋转，形成吸光状态。
根据这种特性，液晶显示屏可以通过控制液晶分子的排列方向来产生不同的光学效果。
五、液晶的两种工作模式根据液晶分子的排列方式和电场的作用方式，液晶显示屏可以分为两种工作模式：平面转动（TN）模式和垂直转动（VA）模式。
1. TN模式TN模式是最常见的液晶显示屏工作模式，其特点是具有简单的结构和较低的制造成本。
在TN模式下，液晶分子在没有电场作用时呈垂直排列，光线经过液晶时会发生旋转，但只能得到一个特定的视角范围内。
液晶电视显示原理
液晶电视显示原理液晶电视是一种利用液晶显示技术的新型电视，它采用了液晶作为显示介质，通过调节液晶分子的排列来控制光的透过，从而实现图像显示。
液晶电视具有体积小、重量轻、功耗低、显示效果好等优点，因此受到了广泛的关注和应用。
那么，液晶电视是如何实现图像显示的呢？接下来，我们将从液晶显示原理、液晶分子排列、液晶显示屏结构和工作原理等方面来进行介绍。
首先，我们来了解一下液晶显示的基本原理。
液晶显示原理是利用液晶分子在电场的作用下改变排列状态，从而控制光的透过与阻挡，实现图像显示的。
液晶分子在不同电场作用下，能够改变排列状态，从而改变光的透过程度，这就是液晶显示的基本原理。
其次，液晶分子排列是液晶显示的关键。
液晶分子在电场的作用下，可以呈现出不同的排列状态，包括向列型液晶、扭曲向列型液晶和平行型液晶等。
这些液晶分子的排列状态，决定了液晶显示的效果和性能。
液晶显示屏的结构也是实现图像显示的重要组成部分。
液晶显示屏通常由液晶层、偏光片、玻璃基板、导电玻璃等组成。
液晶层是液晶显示的核心部分，通过在电场作用下改变液晶分子的排列状态来实现光的控制。
偏光片则可以控制光的透过方向，从而实现图像的显示。
最后，我们来了解一下液晶电视的工作原理。
液晶电视是通过控制液晶分子的排列状态，来实现图像的显示的。
当电视接收到视频信号时，控制电路会根据信号的内容，通过调节电场的强弱，来改变液晶分子的排列状态，从而控制光的透过程度，最终显示出清晰的图像。
综上所述，液晶电视是利用液晶显示技术来实现图像显示的一种新型电视。
它通过控制液晶分子的排列状态，来实现光的控制，从而显示出清晰的图像。
液晶电视具有体积小、重量轻、功耗低、显示效果好等优点，因此受到了广泛的关注和应用。
希望通过本文的介绍，能够让大家对液晶电视的显示原理有一个更加深入的了解。
液晶显示技术的原理及发展趋势
液晶显示技术的原理及发展趋势液晶显示技术是目前广泛应用于电子产品中的一种显示技术。
它通过液晶分子的排列来实现图像的显示，具有高清晰度、低功耗、薄型化等特点，因此在电视、电脑显示器、手机等领域得到了广泛的应用。
本文将介绍液晶显示技术的原理以及其未来的发展趋势。
首先，我们来了解液晶显示技术的原理。
液晶是一种特殊的材料，它具有介于液体和晶体之间的性质。
液晶分子在没有外力作用时呈现无序状态，但是当电场加在液晶上时，液晶分子会发生重排，形成特定的排列结构。
这种排列结构会改变光经过液晶层时的光的偏振方向，从而实现显示。
液晶显示技术一般由液晶屏幕和背光模块组成。
液晶屏幕由两片玻璃基板夹持着液晶分子构成，两片基板上均布有驱动电极，电极之间形成的电场会改变液晶分子的排列，进而调节光的透过量。
而背光模块则用于提供背光，使液晶屏幕上的图像能够显示出来。
液晶显示技术的发展趋势主要体现在以下几个方面：首先是分辨率的提升。
随着高清晰度影像的兴起，人们对显示器的分辨率要求也越来越高。
液晶显示技术通过提升像素的数量来提高分辨率。
目前，4K分辨率已经成为主流，而8K分辨率也逐渐进入市场。
未来，随着技术的进步，更高分辨率的显示屏将会出现。
其次是色彩的还原。
液晶显示技术在色彩还原方面一直存在一定的局限性，尤其是在显示黑色和对比度方面。
为了克服这个问题，液晶显示技术不断进行改进。
例如，引入了全阵列微透镜（FALD）技术和局部区域变暗（Local Dimming）技术，可以提升黑色显示效果和对比度，使影像更加逼真。
此外，WLED、OLED等发光材料的应用也使更加广色域和更高饱和度的色彩成为可能。
第三是灵活性和透明度的提升。
近年来，弯曲屏幕和透明屏幕成为液晶显示技术的热点研究领域。
弯曲屏幕可以为用户提供更加沉浸式的体验，透明屏幕则可以创造更多的应用场景。
通过改变液晶分子的排列方式和使用更柔性的基板材料，可以实现弯曲屏幕和透明屏幕的制作。
最后是高刷新率和低功耗的追求。
液晶显示屏工作原理
液晶显示屏工作原理液晶显示屏是一种广泛应用于电子设备的显示技术，如今已成为电视、电脑、智能手机等各类电子产品的主要显示方式。
本文将详细介绍液晶显示屏的工作原理。
一、液晶的基本结构液晶显示屏主要由液晶层、栅极电极、源极电极和背光模块等组件构成。
其中，液晶层是核心部分，由液晶分子组成。
液晶分子具有特殊的长形结构，它们可以在电场的作用下改变排列方式，从而控制光的透过。
二、液晶显示的原理液晶显示屏利用液晶分子特殊的排列状态来控制光的透过程度，从而实现图像的显示。
液晶分子可以通过加电、施加电场来改变排列状态，进而调节透光性，实现像素的开关。
在液晶层的两侧分别有栅极电极和源极电极。
当没有电流通过时，液晶分子呈现松散排列，透光性较好，光线能够通过液晶层并正常显示。
这时，液晶显示屏呈现出一个较为明亮的状态。
当液晶显示屏接收到电流信号时，电场作用下的液晶分子会发生排列变化，形成一个马赛克图案。
此时，电场的变化导致液晶分子的排列状态发生变化，使得光的透过程度发生改变。
通过调节电流信号的强弱和频率，液晶显示屏可以实现像素点的亮度和颜色的调节，从而显示出各种图像。
三、液晶显示屏的工作模式液晶显示屏的工作模式主要有两种：主动式矩阵和被动式矩阵。
1. 主动式矩阵主动式矩阵是指每个像素都有一个对应的驱动电路，可以独立控制。
在这种模式下，液晶显示屏的刷新率较高，显示效果更加精确、清晰。
主动式矩阵在高分辨率的显示设备中应用广泛，如大尺寸电视和高像素的手机屏幕。
2. 被动式矩阵被动式矩阵是指多个像素共享一个驱动电路，只有部分像素同时刷新，其他像素则根据视觉暂留效应显示。
被动式矩阵在低分辨率的显示设备中使用，如低端电视、计算器等。
四、液晶显示屏的优缺点液晶显示屏具有以下优点：1. 显示效果好：液晶显示屏色彩还原度高，显示效果逼真，可以呈现丰富多彩的图像；2. 节能环保：相比其他显示技术，液晶显示屏功耗较低，能够节约能源，减少对环境的负面影响；3. 视角广：液晶显示屏的视角广，可以实现全方位的观看体验；4. 尺寸可调：液晶显示屏适应性强，可以制造不同尺寸、不同比例的显示屏。
液晶显示屏的工作原理
液晶显示屏的工作原理
液晶显示屏的工作原理：
①液晶显示器LCD利用液态晶体光学性质随电场变化特性实现图像显示；
②液晶分子呈棒状排列在两层透明导电玻璃之间施加电压时会改变排列方向；
③典型结构包括玻璃基板配向膜液晶层彩色滤光片偏振片背光源等组件；
④背光源发出的光线穿过第一层偏振片进入液晶面板内部；
⑤液晶分子扭曲光线路径使得只有特定方向的光可以通过第二层偏振片；
⑥每个像素由红绿蓝三种子像素构成通过控制各自亮度再现色彩；
⑦TFT薄膜晶体管技术用于精确控制每个像素点上电压确保显示效果；
⑧当不加电场时液晶分子沿特定方向排列允许光线透过形成明亮画面；
⑨加上电场后分子扭转阻止光线前进对应区域呈现黑色或暗色调；
⑩通过调节各个像素点上施加电压大小可以得到灰度丰富的图像；
⑪为提高视角范围减少响应时间出现了IPS VA等多种改进型液
晶技术；
⑫从计算器屏幕到智能手机电视LCD已成为当今最普及的显示技术之一。

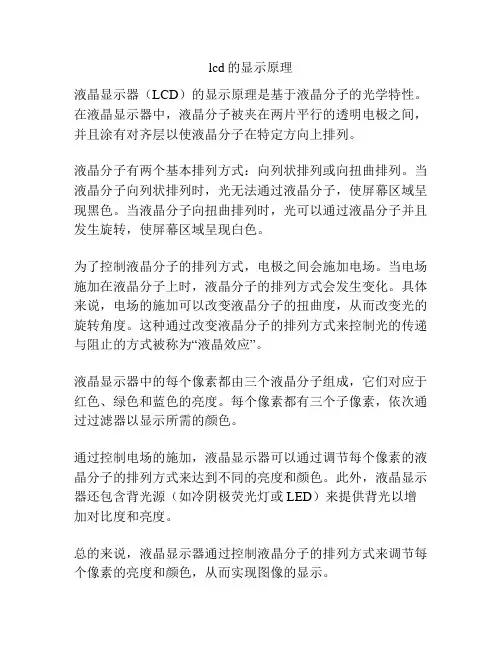

lcd的显示原理
lcd的显示原理
液晶显示器（LCD）的显示原理是基于液晶分子的光学特性。
在液晶显示器中，液晶分子被夹在两片平行的透明电极之间，并且涂有对齐层以使液晶分子在特定方向上排列。
液晶分子有两个基本排列方式：向列状排列或向扭曲排列。
当液晶分子向列状排列时，光无法通过液晶分子，使屏幕区域呈现黑色。
当液晶分子向扭曲排列时，光可以通过液晶分子并且发生旋转，使屏幕区域呈现白色。
为了控制液晶分子的排列方式，电极之间会施加电场。
当电场施加在液晶分子上时，液晶分子的排列方式会发生变化。
具体来说，电场的施加可以改变液晶分子的扭曲度，从而改变光的旋转角度。
这种通过改变液晶分子的排列方式来控制光的传递与阻止的方式被称为“液晶效应”。
液晶显示器中的每个像素都由三个液晶分子组成，它们对应于红色、绿色和蓝色的亮度。
每个像素都有三个子像素，依次通过过滤器以显示所需的颜色。
通过控制电场的施加，液晶显示器可以通过调节每个像素的液晶分子的排列方式来达到不同的亮度和颜色。
此外，液晶显示器还包含背光源（如冷阴极荧光灯或LED）来提供背光以增加对比度和亮度。
总的来说，液晶显示器通过控制液晶分子的排列方式来调节每个像素的亮度和颜色，从而实现图像的显示。
液晶显示器的原理
液晶显示器的原理液晶显示器是一种广泛应用于电子设备中的显示技术，其工作原理与传统的CRT显示器非常不同。
液晶显示器的核心组件是液晶屏，其中包含了许多小的液晶单元。
液晶（Liquid Crystal）是一种具有介于液体和固体之间性质的物质。
液晶分为向列型和向量型两种，其中向列型比较常见且广泛应用。
液晶分子通常呈棒状，在没有外界作用力时会自然排列得很整齐。
当通过施加电场或温度改变时，液晶分子的排列会发生变化。
液晶显示器的工作原理基于两个关键的物理现象：光学旋转和各向同性差异。
首先，液晶分子在没有电场的情况下按照一个特定的方向排列。
当电场施加到液晶屏上时，电场的作用会导致液晶分子的方向发生改变。
其次，液晶分子对于入射的光有选择性地旋转其方向。
液晶显示器中有两种光（偏振光）：平面偏振光和圆偏振光。
平面偏振光是振动方向固定的光，而圆偏振光则是振动方向沿着光传播方向旋转的光。
液晶分子可以通过旋转平面偏振光的方式实现显示效果。
当没有电场时，液晶分子旋转平面偏振光的方向与其排列方向垂直。
当电场施加到液晶屏上时，液晶分子的排列发生变化，导致旋转方向也发生了改变。
这样，液晶屏上的液晶单元可以通过控制电场的开关来实现改变透过率的效果。
在液晶显示器中，根据需要显示的图像内容，控制电路会通过控制液晶分子的排列来调整液晶单元的透明度。
透过液晶单元的变化，光经过各向同性差异进一步调整，从而显示出我们所看到的彩色图像。
总结一下，液晶显示器的原理是基于液晶分子的排列与旋转来控制光的透过率，从而实现像素级的图像显示。
通过控制电场的开关和液晶单元的透明度变化，液晶显示器可以展示出丰富多彩的图像信息。
液晶显示器的工作原理
液晶显示器的工作原理液晶显示器是一种广泛应用于电子设备中的平面显示技术。
它通过液晶分子的排列状态来控制光的透过程度，从而实现图像的显示。
下面将详细介绍液晶显示器的工作原理。
一、液晶分子的排列液晶显示器的核心是液晶分子。
液晶分子具备有序的排列状态，可以被电场控制。
液晶分子一般分为向列型和扭曲型两种。
1. 向列型液晶分子排列在无电场作用下，向列型液晶分子倾向于垂直排列。
这时液晶分子之间的排列形成了一个类似通道的结构，无法透过光线。
2. 扭曲型液晶分子排列在无电场作用下，扭曲型液晶分子排列形成了一种螺旋状结构，透光能力较强。
二、液晶显示器的结构液晶显示器由多个层次构成，包括背光源、液晶层、玻璃基板和电极层等。
1. 背光源液晶显示器的背光源通常使用白色LED或者冷阴极荧光灯。
背光源发出的光经过液晶分子进行调控后，形成图像。
液晶层是液晶显示器最重要的组成部分，液晶分子被封装在液晶层当中。
液晶分子的排列受到电场的控制，在不同的电压下呈现出不同的状态。
3. 玻璃基板和电极层玻璃基板上涂有透明的导电层，这些导电层可以产生电场，控制液晶分子的排列状态。
玻璃基板和电极层构成一个二元结构，可以通过外界电路与电源相连。
三、1. 竖直排列状态当施加电压时，液晶分子会重新排列，从而改变光的透过程度。
当电压较低或没有电压时，液晶分子处于向列型排列状态，无法透过光线。
这时，液晶显示器所显示的是黑色。
2. 扭曲状态当施加电压时，液晶分子由向列型排列转变为扭曲型排列，光线可以透过液晶层，显示器所显示的是亮色。
四、液晶显示器的色彩显示液晶显示器实现色彩显示的方法有两种：RGB三原色和色过滤。
1. RGB三原色RGB三原色即红、绿、蓝三种基本色，液晶显示器通过控制这三种基本色的亮度和组合来呈现不同的颜色和色彩。
色过滤是一种通过过滤不同波长的光来实现色彩显示的技术。
液晶显示器使用三种颜色的滤光片，分别为红、绿、蓝，通过控制这三种滤光片的透光程度，实现各种颜色的显示。
液晶显示器原理
液晶显示器原理
液晶显示器的原理是利用液晶材料的光学特性来实现图像显示。
液晶是一种特殊的物质，可以根据电场的作用产生偏振光的转变现象，从而控制光的透过或阻挡。
液晶显示器由许多微小的像素组成，每个像素由液晶分子和透明电极组成。
当没有电场作用时，液晶分子排列有序，使得光无法通过。
当有电场作用时，液晶分子会发生定向改变，使得光可以通过。
液晶显示器通常有两个玻璃基板，中间夹层涂有液晶物质，并且在上下两个基板上分别保护有透明电极。
电极可通过电流来产生电场，进而控制液晶分子的定向。
在液晶显示器中，使用了两种主要类型的液晶：向列式液晶和向列式液晶。
向列式液晶使液晶分子沿着电场方向排列，而平行式液晶使液晶分子平行于电场方向排列。
这两种液晶结构的不同排列方式决定了液晶显示器的工作原理。
对于向列式液晶，液晶分子在无电场作用时呈现偏振状态，光无法通过。
当电场作用后，液晶分子发生定向改变，使光通过液晶分子，从而产生明亮的像素。
而平行式液晶，则是通过改变液晶分子的平行排列来控制光的通过与阻挡。
液晶显示器是通过将透明电极与电路连接来控制每个像素的电场作用，从而控制液晶的排列，实现图像显示。
液晶显示器可根据不同的电场作用灵活控制像素亮度和颜色，从而实现高质量的图像显示。
不同的液晶显示器还可采用不同的背光源，在背光源的照射下，液晶分子的排列改变，由此显示不同的颜色
和亮度。
总的来说，液晶显示器利用液晶材料特殊的光学性质和电场的作用，通过控制液晶分子的排列来实现图像显示。
简述液晶显示的原理
简述液晶显示的原理
液晶显示的原理是通过液晶材料的光学特性来实现的。
液晶是一种特殊的有机分子，它能够根据外界电场的作用而改变其分子的排列状态。
液晶显示器的核心是液晶单元。
液晶单元由两片平行的玻璃基板构成，中间夹着液晶材料。
液晶材料通常是一种中间状态，介于固态和液态之间。
当液晶处于无电场状态时，其分子呈现无序排列，无法传递光线。
当外加电场作用于液晶时，液晶分子会重新排列，使得光线能够通过。
液晶显示器通常采用两极性液晶材料，即液晶材料的分子在无电场状态下呈现无序排列，可透光，而在有电场作用下呈现有序排列，不透光。
液晶显示器通过控制电场的强度和方向来控制液晶分子的排列状态，从而控制光的透射和阻挡。
液晶显示器一般采用透射型液晶，在液晶单元的上下两片玻璃基板上分别涂上透明电极，并夹层注入液晶材料。
当电极上加上电压时，电场就会作用于液晶，液晶分子排列，光透射，形成图像。
当电压去除时，液晶分子恢复无序排列，光被阻挡，图像消失。
液晶显示器中还包含一个背光源。
在透射型液晶显示器中，背光源位于液晶单元的背面。
背光源发出的光经过液晶单元，再经过色彩滤光片，最后通过观察窗口投射到用户眼睛中，形成图像。
总之，液晶显示器的原理是通过控制电场使液晶材料中的液晶分子排列状态发生变化，从而控制光的透射和阻挡，实现图像显示。
lcd液晶显示原理
lcd液晶显示原理LCD液晶显示原理随着科技的发展，液晶显示技术已经成为了电子产品中最常用的显示技术之一。
无论是手机、电视还是电脑，几乎所有的现代显示设备都采用了液晶显示屏。
那么，液晶显示技术的原理是什么呢？本文将从液晶的物理特性、液晶显示器的构成以及显示原理三个方面来介绍LCD液晶显示的工作原理。
一、液晶的物理特性液晶，全称液晶体，是介于晶体和液体之间的一种物质状态。
液晶分为向列型液晶和向列型液晶两种，其中向列型液晶应用较广泛。
液晶分子的排列状态可以通过外界电场的作用来改变。
当电场施加在液晶分子上时，液晶分子会发生旋转或者偏转，从而改变光的传播方向。
利用这一特性，可以实现液晶显示。
二、液晶显示器的构成液晶显示器主要由液晶屏幕、背光源、驱动电路和控制器等组成。
液晶屏幕是液晶显示器的核心部件，液晶分为TN、IPS、VA等不同类型，每种类型的液晶屏幕具有不同的特点和应用场景。
背光源主要用于照明，常用的背光源有LED背光和CCFL背光。
驱动电路负责控制液晶分子的排列状态，从而实现图像的显示。
控制器则用于接收输入信号，并将其转换为适合液晶屏幕显示的信号。
三、液晶显示原理液晶显示的原理主要包括液晶分子的排列和光的偏振两个方面。
液晶分子的排列是通过电场控制的，液晶屏幕的驱动电路会根据输入信号的变化来改变电场的方向和强度，从而使液晶分子发生旋转或者偏转。
当液晶分子发生旋转或偏转时，光的传播方向也会发生改变。
这是因为液晶分子的旋转或偏转会引起光的偏振方向的变化，从而导致光的传播方向的改变。
通过合理的控制液晶分子的排列，可以实现对光的传播方向的控制，从而实现图像的显示。
液晶的排列状态可以通过控制液晶分子的旋转或偏转来实现。
当液晶分子处于不同的排列状态时，会对光的传播产生不同的影响。
液晶显示器中常见的液晶分子排列方式有平行排列、垂直排列和扭曲排列等。
平行排列时，液晶分子与液晶屏幕平行排列，光无法通过液晶分子，呈现出黑色。
lcd液晶显示原理
深度揭秘LCD液晶显示原理
液晶显示技术(Liquid Crystal Display，简称LCD)是一种新型的平面显示技术。
它是建立在现代材料科学、电子技术及光学技术之上
的一种高科技产品。
今天我们就来深度揭秘LCD液晶显示原理，了解
这种引领人类科技进步的新型技术。
1. 什么是液晶显示？
液晶显示是一种使用来控制液晶分子的光学现象的显示技术。
液
晶是一种中间状态介于固体与液体之间的物质，所以在液晶分子排列
的方式不同时，所能透光的光线也不同。
2. 液晶显示器主要组成部分
液晶屏由玻璃基板、导电层、发光层、液晶分子和偏光片等组成。
其中偏光片是液晶显示技术的核心，它控制光线的方向和透过程度。
3. 液晶显示原理
液晶分子排列不同会影响入射光线的偏振方向，而偏光片是只放
通偏振方向与聚光器之间夹角为90度的光线。
因此，通过对液晶层施
加电压，会改变液晶分子排列方式，从而影响光线通过液晶和偏光片
的角度，实现液晶显示。
4. 液晶显示在电子产品中的应用
液晶显示技术广泛应用于各种电子产品，如电视、计算机显示器、手机、电子钟表等，成为现代生活中不可或缺的一部分。
5. 液晶显示技术的优势
液晶显示技术具有视角广、对比度高、能耗低、投影亮度高、色
彩丰富、长寿命、抗辐射等优势。
是目前替代CRT(阴极射线管)技术的最好产品。
总的来说，液晶显示技术在现代社会中扮演着重要的角色，通过
了解其工作原理和特点，可以更好地理解和应用这一技术，为我们的
生活带来更多的便利。
简述液晶显示原理
简述液晶显示原理
液晶显示原理是利用电场控制液晶分子的排列方式，从而调节光的透过程度，实现显示效果。
液晶是一种有机分子，具有两种状态：向列型和扭曲型。
在无电场作用下，液晶分子呈现扭曲型排列，不透光。
当电场作用于液晶分子时，其排列转变为向列型，光能够透过液晶层。
液晶显示器主要由两片平行的玻璃基板构成，中间夹层有液晶分子。
玻璃基板上有一些透明电极，通过对这些电极施加电压，产生电场作用于液晶分子。
液晶分子根据电场的方向，使液晶层透光程度发生变化。
液晶显示器的原理可以分为两种类型：对比度型和色彩类型。
对于对比度型，利用电场的控制来调整液晶分子的旋转程度，从而改变透过液晶层的光的偏振方向和强度，实现亮度的控制。
而对于色彩类型，液晶分子的扭曲程度可以被调控来选择透过的光的颜色。
通过这种原理，液晶显示器能够实现对电压大小的调节，从而控制显示器的亮度和颜色。
液晶显示器具有低功耗、薄型化、视角广等优点，因此被广泛应用于各种电子设备中，如手机、电视和计算机显示器等。
液晶显示器原理
液晶显示器原理液晶显示器是一种常见的平面显示设备，它利用液晶的光电效应来实现图像的显示。
液晶显示器具有体积小、能耗低、对环境友好等优点，已广泛应用于计算机、电视、手机等各个领域。
一、液晶的基本原理液晶（Liquid Crystal，简称LC）是一种介于固体和液体之间的物质，在一定温度范围内表现出类似固体和液体的性质。
液晶由长而细的有机分子组成，这些分子可以排列成规则的有序结构。
液晶的分子结构决定了它在电磁场下的行为。
当不受电磁场影响时，液晶分子会排列成规则的平行或垂直结构，称为向列型液晶。
当受到电磁场作用时，液晶分子会受到电场力的影响，导致分子方向发生变化，从而改变液晶的光学性质。
二、液晶的光电效应液晶的光电效应是指液晶分子在电磁场的作用下对光的折射、偏振、吸收等光学性质的改变。
1. 折射效应液晶分子在无电场时会形成规则的排列结构，这时光线穿过液晶层时会发生折射。
而在有电场作用下，液晶分子发生取向改变，排列结构发生变化，导致折射率的改变，从而影响光的传播方向和速度。
2. 偏振效应液晶分子的长轴方向可以决定光的偏振方向。
当电场作用在液晶分子上时，分子长轴会在电场力的作用下旋转，从而改变光的偏振方向。
根据液晶分子的排列方式和电场的方向，可以实现对光的可控偏振。
3. 吸收效应液晶分子对光的吸收与分子取向和电场有关。
在某些情况下，当电场作用下的液晶分子排列与光振动方向平行时，分子对光的吸收达到最大值。
不同液晶分子及其排列方式对不同波长的光具有不同的吸收特性。
三、液晶显示器的构造与工作原理液晶显示器一般由背光源、偏振片、液晶层、透光电极和像素结构等组成。
1. 背光源液晶显示器需要背光源提供光源来照亮液晶屏幕。
常见的背光源有冷阴极荧光灯（CCFL）和LED背光。
2. 偏振片液晶显示器使用两块偏振片，分别放置在液晶层的两端。
这两块偏振片的偏振方向垂直，可以控制通过液晶层的光的偏振方向。
3. 液晶层液晶层是液晶显示器的核心部件，由液晶分子组成。
液晶显示器的工作原理
液晶显示器的工作原理液晶显示器（LCD）是现代电子产品中广泛应用的一种屏幕技术。
它通过光学效应来显示图像和文字，并且具有低功耗、薄型轻便等优点。
其工作原理如下：一、液晶材料的结构与特性1.1 液晶分子的排列结构液晶分子具有两个基本的结构特点：长形分子和有序排列。
在液晶显示器中，液晶分子通常被安排成平行或垂直的方式排列。
1.2 液晶材料的极性液晶分子具有极性，即其中的正离子和负离子在空间上不对称。
这种极性结构使液晶分子在电场的作用下发生形状变化，从而实现图像和文字的显示。
二、液晶的工作模式液晶显示器主要有两种工作模式：主动矩阵（TN）和超扭转（STN）。
2.1 主动矩阵工作模式主动矩阵工作模式是采用逐行驱动的方式。
每一行的像素由电源提供电流，在液晶分子中产生电场，使液晶分子的排列发生变化，从而实现图像的显示。
2.2 超扭转工作模式超扭转工作模式是通过改变液晶分子在电压作用下的排列结构来实现图像的显示。
液晶分子在不同电压下产生扭转，因此可以通过控制电压的大小来控制液晶的透光程度，从而实现图像的显示。
三、液晶显示器的基本构成与原理液晶显示器的基本构成包括背光源、色彩滤光器、液晶层和驱动电路等。
3.1 背光源背光源通常采用冷阴极荧光灯（CCFL）或者LED。
它们的作用是提供背光照明，使图像在暗处也能清晰可见。
3.2 色彩滤光器色彩滤光器用于调节液晶显示器的色彩输出。
根据RGB颜色模式，分别设置红、绿和蓝三种基本颜色的滤光器，通过不同的组合来呈现所需的颜色。
3.3 液晶层液晶层是液晶显示器的关键组件。
它由两层平行的玻璃片构成，中间夹着液晶材料。
液晶分子的排列结构可以受到电场的影响而改变，从而改变光的透过程度。
3.4 驱动电路驱动电路负责向液晶层提供电压，并控制电场的大小和方向，从而控制液晶分子的排列结构。
这样，液晶层就能根据输入的信号来显示图像或文字。
四、液晶显示器的工作过程液晶显示器的工作过程主要包括电压驱动和光传递两个阶段。
lcd液晶显示屏的工作原理
lcd液晶显示屏的工作原理
LCD（液晶显示）是一种非常先进的显示技术，它的显示原理其实是物理定律把一些电压变化转换成光变化，从而产生不同颜色和亮度的显示效果。
一般来说，LCD液晶显示屏由一块玻璃板、一层玻璃片和一层磁控液晶组成。
玻璃板用于支撑玻璃片，而玻璃片上则覆盖着一层液晶薄膜，液晶薄膜上又覆盖着一层电极，电极上面则有微小的像素点，每个像素点都可以反映不同的亮度等级。
液晶显示屏主要是通过电极改变液晶结构，从而改变光的反射程度从而改变显示的颜色，最后实现不同显示效果。
当电压通过液晶薄膜时，液晶结构会发生改变，对光的反射程度也会发生改变。
如果像素点上的电压变化越大，像素点亮度也会变得越强。
因此，通过控制像素点上的电压变化，可以调节LCD屏幕的显示效果。
另外，LCD液晶显示屏还可以搭配液晶背光系统来实现更好的显示效果。
液晶背光系统是指灯管或LED的光源装置，通过透光的材料把背光内的电路亮度调节成最适合当前图像的发光亮度，从而实现在最佳比例下获得最佳显示效果。
总的来说，LCD液晶显示屏是通过改变像素点上的电压变化来调节显示的颜色和亮度，并且可以搭配液晶背光系统来实现最佳的显示效果。
- 1 -。
液晶显示 原理
液晶显示原理
液晶显示是一种应用广泛的显示技术，其原理是利用液晶分子在电场作用下改变光的传播方向来实现图像的显示。
液晶分子是一种能够在电场作用下改变取向的有机化合物，它具有非晶态和晶态两种不同的取向状态。
在没有电场作用下，液晶分子处于随机排列的非晶态，光线经过液晶时呈现出透明状态。
当电场被施加到液晶屏幕上时，电场作用下的液晶分子会排列成一个有序的晶态结构，这种排列状态会改变光线的传播方向。
通常，液晶显示屏由两层透明电极夹持的液晶层组成，当电场通过电极施加在液晶层上时，电场会改变液晶分子的取向，从而改变光线的传播方向。
液晶显示的原理可以分为两种不同类型：主动矩阵和被动矩阵。
主动矩阵液晶显示使用一系列的细小透明电极来控制每个像素点的液晶分子取向，从而实现高分辨率和快速更新的图像显示。
被动矩阵液晶显示则使用驱动电路更简单的行和列电极结构，相对主动矩阵来说成本更低但刷新率较低。
除了电场作用，液晶分子的取向还受到外界温度的影响。
例如，在低温下，液晶分子会变得较为有序，导致显示效果变得模糊。
为了解决这个问题，常见的液晶显示屏会加入触摸层和背光模块。
触摸层可以实现对液晶显示屏的触摸操作，背光模块则用于提供背景照明，使得液晶屏幕可以在各种光线条件下显示清晰的图像。
液晶显示技术由于其低功耗、轻薄、高分辨率等优点被广泛应用于各种电子产品，如手机、电视、电子书等。
随着科技的不断进步，液晶显示技术也在不断创新和发展，未来可能会出现更高分辨率、更快刷新率、更鲜艳的色彩显示效果的液晶显示屏。
液晶显示器原理
液晶显示器原理液晶显示器（LCD）是一种广泛应用于电子设备中的平面显示技术。
它采用液晶层来生成图像，并使用适当的背光源来提供亮度。
本文将详细介绍液晶显示器的工作原理，包括液晶的结构、电压调节和色彩控制等方面。
一、液晶的结构和光学特性液晶是一种介于液体和固体之间的物质，具有流动性和分子排列的有序性。
液晶分为向列型和扭曲型两种常见结构。
在液晶显示器中，通常使用向列型液晶。
向列型液晶主要由两片平行的玻璃基板组成，两片基板之间夹有液晶材料。
基板上分别涂有透明电极，并具有约90度夹角。
液晶分子沿着基板之间的电场定向排列，从而形成液晶层。
其中一片基板上的电极透明，可以作为光学透过层。
另一片基板上的电极被称为压控层，用于调节电场。
当液晶分子处于放松状态时，通过液晶层透过的光会发生偏振旋转。
通过合适的调节，液晶分子可以实现光的旋转和偏振。
二、液晶显示器的电压调节液晶显示器的工作需要通过电压调节液晶分子的排列方向，从而实现像素的控制。
当施加电压时，液晶分子将会顺着电场定向并转动，而无电场时，液晶分子则处于自由状态。
现代液晶显示器主要采用薄膜晶体管（TFT）作为电压调节元件。
TFT是一种半导体器件，其主要功能是控制电流的流动，通过对液晶的电场施加控制。
在TFT的每个像素单元中，有一个TFT和一个液晶电容。
通过向TFT施加信号电压，控制液晶电容的充放电过程，进而改变液晶分子的排列方向。
这样，就可以调节液晶分子旋转的速度和角度，从而控制透过液晶的光的偏振方向。
三、液晶显示器的色彩控制液晶显示器的色彩控制是通过控制光的偏振方向来实现的。
液晶显示器的每个像素都可以通过红、绿、蓝三种基色的光亮度来调节，从而形成所需的色彩。
基本的液晶显示器色彩控制原理是通过三原色的光偏振方向来叠加得到不同的颜色。
在每个像素单元中，液晶层通过增加或减少偏振光的旋转来控制光的透过与否。
通过控制三个液晶层的偏振旋转角度，可以调节红、绿、蓝三种基色的光的透过程度，从而生成所需的色彩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
V＝3V
V＝5V
3、上下两层玻璃与配向膜 (alignment film)
上下两层玻璃主要是来夹住液晶用的。 下面的那层玻璃上有薄膜晶体管 （Thin film transistor, TFT)； 上面的那层玻璃则贴有彩色滤光片(Color filter)。 • •
•
两片玻璃在接触液晶 的那一面, 有锯齿状的沟 槽。 沟槽的主要目的是希 望长棒状的液晶分子, 会沿 着沟槽排列，这样液晶分子 的排列才会整齐。如果是光 滑的平面, 液晶分子的排列 便会不整齐, 造成光线的散 射, 形成漏光的现象。
• ◆起偏器和检偏器 •
•
把自然光转化为线偏振光的过程叫 做起偏，用于这种转化的光学器件称为 起偏器。
•
•
自然光通过偏振片P（叫做起偏器）之后，只 有振动方向跟偏振片的透振方向一致的光波才能 通过．也就是说，通过偏振片P的光波，在垂直于 传播方向的平面上，只沿着一个特定的方向振 动．这种光叫做偏振光。
当上下偏光片相互垂直时，若未施加电压，光线可通过。
•
如果我们在上下两块玻璃之间施加电 压, 由于TN型液晶的介电系数异方性多为正 型 (ε // >ε ⊥ ），因此当液晶分子受电场 影响时, 其排列方向会倾向平行于电场方向； • 所以我们从图10中便可以看到, 液晶分 子的排列都变成站立着的，此时通过上层偏 光板的单方向的极化光波, 经过液晶分子时 便不会改变极化方向, 因此就无法通过下层 偏光板。
一.自然光与偏振光
• 电磁波是横波，由两个相互垂直的振 动矢量即电场强度E和磁场强度H来表征。 • 光也是一种电磁波，大量试验表明： 在光波中产生感光作用和生理作用的是电 场强度E，所以规定E为光矢量，我们把E 的振动称为光振动，光矢量E的方向就是 光振动的方向。光是一种横波。
•
太阳、电灯等普通光源发出的光，包含着在 垂直于传播方向上沿一切方向振动的光，而且沿 着各个方向振动的光波的强度都相同，这种光叫 做自然光（如图）。
在必要时可将保持电容与液晶电容并联，以改善其保持特性。
5、彩色滤光片(color filter, CF)
• 如果你拿着放大镜, 靠近液晶显示器的 话， 你会发现如图15中所显示的样子。
6、TFT-LCD的基本结构
液晶面板上的每个像素都被再次分成红、绿、 蓝三种颜色，我们把每个这样的单元称做液晶 像素的子像素。
• •
背光模块种类
组成背光板的主要零件
灯管(冷阴极荧光灯管CCFL)---发光零件 反射板---使光线只往TFT LCD的方向前进 导光板--- 将光线分布到各处 prism sheet（棱镜片）---增加正面发光强度 扩散板---将光线均匀的分布到各个区域去, 缓解辉
斑，提供给TFT LCD一个明亮的光源。
• • 对于一个需要分辨率为1024*768的显示画面, 我们只要 让这个平面显示器的组成有1024*768个像素, 便可以正 确的显示这一个画面。 •
•
在图15中,每一个RGB的点之间的黑色 部分, 就叫做Black matrix（黑色矩阵）， 它主要是用来遮住不打算透光的部分（比 如一些ITO的走线, 或是Cr/Al的走线, 或 者是TFT的部分。 • 每一个RGB的亮点看起来, 并不是矩 形），在其左上角也有一块被 black matrix遮住的部分, 这就是TFT的所 在位置。
7、背光板(back light, BL)
•
CRT是利用电子枪发射出高速的电 子, 打击屏幕上的荧光粉, 以产生亮光, 来 显示出画面。
而液晶显示器本身, 靠控制光线通过的多少 来显示亮度, 本身并无发光的功能。 因此,液晶 显示器就必须加上一个背光组件, 来提供一个亮 度高，亮度分布均匀的光源。
9、衬垫（spacer）
• spacer主要是提供上下两层玻璃的支 撑。 它必须均匀的分布在玻璃基板上, 不 然就会造成部分spacer聚集在一起, 阻碍 光线通过, 也无法维持上下两片玻璃的适 当间隙，成电场分布不均的现象, 进而影 响液晶的灰阶表现。
10、开口率(Aperture ratio)
• 液晶显示器中有一个很重要的参数就是亮 度， 而决定亮度最重要的因素就是开口率。开口率 就是光线能透过的有效区域比例。 • 图17中，左边是一个液晶显示器从正上方或是 正下方看过去的结构图。 • 当光线经背光板发射出来时，并不是所有的光 线都能穿过面板, 象给LCD source驱动芯片及gate 驱动芯片用的信号走线、 以及TFT本身、 还有储存 电容等， 这些地方除了不完全透光外, 也由于经过 这些地方的光线 并不受到电压的控制，而无法显示 正确的灰阶， 所以都需利用black matrix加以遮 蔽, 以免干扰到其它透光区域的正确亮度。 • 所以有效的透光区域, 就只剩下如同图
•
图10中, 当上下两块玻璃之间没有施加电压 时, 液晶的排列会依照上下两块玻璃的配向膜而定。
• •
对于TN型的液晶来说, 上下的配向膜的角度差恰为 90度(见图9)， 所以液晶分子的排列由上而下会自动旋 转90度。 • 当入射的光线经过上面的偏光板（起偏器）时, 会 剩下单方向极化的光波，通过液晶分子时, 由于液晶分 子总共旋转了90度, 所以当光波到达下层偏光板时, 光 波的极化方向恰好转了90度。下层的偏光板与上层偏光 板, 角度也是恰好差异90度。 所以光线便可以顺利的 通过。 •
•
刚才的图9及图10都是属于NW的配置。 • 从图11可以知道，TN型LCD上下玻璃的配向膜都是互相 垂直的，而NB与NW的差别就在于偏光板的相对位置不同而已。 • 对NB来说, 其上下偏光板的极性是互相平行的，所以当NB 不施加电压时, 光线会因为液晶将之旋转90度的极性而无法透 光。
•
•
为什么会有NW与NB这两种不同的偏光板配置 呢? • 主要是为了不同的应用环境。 一般桌上型计 算机或是笔记型计算机，大多为NW的配置，那 是因为一般计算机软件的使用环境，你会发现整 个屏幕大多是亮点, 也就是说计算机软件多为白底 黑字的应用。 既然亮着的点占大多数, 使用NW当 然比较方便，也因为NW的亮点不需要加电压, 平 均起来也会比较省电。 • 反过来，NB的应用环境大多是属于显示屏为 黑底的应用了。
• •
• •
二、液晶屏的结构
1、偏光板(polarizer)
• 把两片偏光板迭在一起, 当旋转两片偏光板的 相对角度, 会发现随着相对角度的不同, 光线 的亮度会越来越暗；当两片偏光板的栅栏角 度互相垂直时, 光线就完全无法通过了(请见 图8) 。
• •
液晶显示器就是利用偏光板这个特性来完成 的。 利用上下两片栅栏互相垂直的偏光板之 间, 充满液晶, 再利用电场控制液晶分子转 动, 来改变光的行进方向, 如此一来, 不同的电 场大小, 就会形成不同灰阶亮度了(请见图9、 10)。
TFT 阵列等效电路
TFT元件
液晶 加入電壓
保持電容
因TFT组件的动作类似一个开关(Switch)，液晶组件的作用 类似一个电容，藉Switch的ON/OFF对电容储存的电压值进行更 新/保持。 SW ON时信号写入(加入、记录)在液晶电容上，在以外时间 SW OFF，可防止信号从液晶电容泄漏。
4、TFT LCD
•
TFT LCD的中文名称就叫做薄膜晶体管液晶显示器。
•
液晶显示器需要电压控制来产生灰阶。薄膜晶体管只是一 个开关，它主要是决定LCD source driver上来的电压是不是 要充到这个像素点来，以及这个点要充到多高的电压, 以控制 该点液晶转向，以便显示出怎样的灰阶。
•
从图14的切面结构图来看, 在两层玻璃间, 夹着液晶, 两层 玻璃间形成平行板电容器, 它的大小约为0.1pF，这个电容太 小，当通过TFT对这个电容充好电后，它并无法将电压保持住， 以等待下一个画面的更新, (以一般60Hz的画面更新频率, 需 要保持约16ms的时间)， 这样一来, 所显示的灰阶就会不正确。 • 因此一般在液晶板上会再加一个储存电容CS（ 大约为 0.5pF), 以便让充好的电压能保持到下一个画面的更新。
• 图16是常见的彩色滤光片的排列方式.
条状排列最常使用于笔记本电脑，或是台式计算 机。 其原因是现在的软件，多半都是窗口化的， 我们 所看到的屏幕内容，就是一大堆大小不等的方框所组成 的，条状排列,恰好可以使这些方框边缘, 看起来更 直， 而不会看起来有毛边或是锯齿状的感觉。
• AV产品上, 因为电视信号多半是人物, 其轮 廓大部分是不规则的曲线， 因此AV产品都 是使用马赛克排列，现在已改进到使用三角 形排列。 • 除了上述的排列方式之外, 还有正方形 排列。 它并不是以三个点来当作一个pixel, 而是以四个点来当作一个pixel。
17右边所显示的区域而已。 这一块有效的透 光区域, 与全部面积的比例就称之为开口率。
•
光线从背光板发射出来, 会依序穿过偏光板、玻 璃、液晶、彩色滤光片等等。假设各个零件的穿透率 如以下所示: 偏光板: 50%(因为其只准许单方向的极化光波通过) 玻璃:95%(需要计算上下两片) 液晶:95% 开口率:50%(有效透光区域只有一半) 彩色滤光片:27%(设材质本身的穿透率为80%，由 于滤光片本身涂有色彩, 只能容许该色彩的光波通过， 所以仅剩下三分之一的亮度，总共只能通过 80%*33%=27%.) 以上述的穿透率来计算, 从背光板出发的光线只 会剩下6%, 实在是少的可怜。这也是为什么在 TFT LCD的设计中, 要尽量提高开口率的原因，只要 提高开口率, 便可以增加亮度, 同时背光板的亮度也不 用那么高, 可以节省耗电及花费。
液 晶 彩 电 原 理Βιβλιοθήκη 第一节液晶显示屏结构
• • • • • • • •
液晶彩电是以液晶屏为显示器件的电视机， 大家从生活当中看到的各类液晶显示屏 有： 电子手表显示屏 计算器显示屏 掌上游戏机显示屏 手机上的显示屏 MP3的显示屏 MP4的显示屏 笔记电脑上的显示器 台式电脑上的显示器 液晶电视的显示屏
