槽钢规格表大全2010(最新)

槽钢规格表大全2010（最新）

槽钢是截面为凹槽形的长条钢材。其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示，如120*53*5，表示腰高为120毫米，腿宽为53毫米的槽钢，腰厚为5毫米的槽钢，或称12#槽钢。腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a# 25b# 25c#等。

在建筑中，槽钢通常用”〔”来表示．如：〔16#，就是16#槽钢

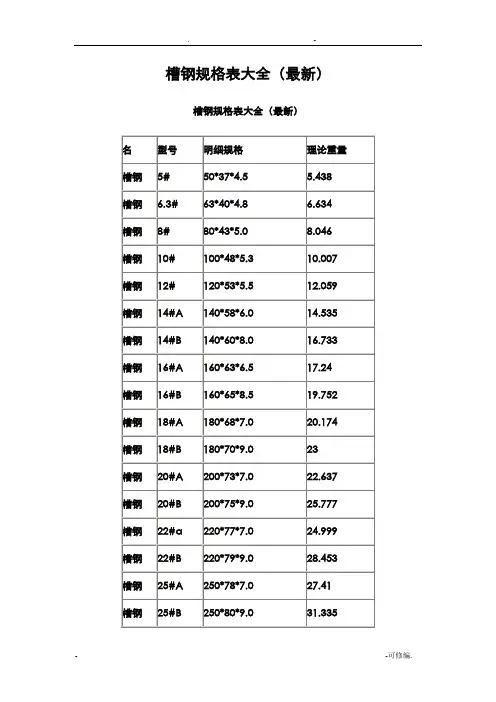

槽钢规格表大全2010（最新）

名型号明细规格理论重量

槽钢5# 50*37*4.5 5.438

槽钢 6.3# 63*40*4.8 6.634

槽钢8# 80*43*5.0 8.046

槽钢10# 100*48*5.3 10.007

槽钢12# 120*53*5.5 12.059

槽钢14#A 140*58*6.0 14.535

槽钢14#B 140*60*8.0 16.733

槽钢16#A 160*63*6.5 17.24

槽钢16#B 160*65*8.5 19.752

槽钢18#A 180*68*7.0 20.174

槽钢18#B 180*70*9.0 23

槽钢20#A 200*73*7.0 22.637

槽钢20#B 200*75*9.0 25.777

槽钢22#a 220*77*7.0 24.999

槽钢22#B 220*79*9.0 28.453

槽钢25#A 250*78*7.0 27.41

槽钢25#B 250*80*9.0 31.335

1、查查20b槽钢的一些基本参数（单位长度重g、截面模量W），查《机械设计手册》g=25.77kg/m=0.2577kg/cm，W=191.4cm³

2、查普通槽钢的容许应力b（即限制槽钢材料最大只能承受多大的力，这个是国家规定的），因为普通槽钢是Q235型号的碳素钢，结构容许应力[b]=1400kg/c ㎡

3、列出承受弯矩最大计算公式：M=1/8GL²-1/8gL²，（L=500cm，G：计算最大均布荷载，g：同前）

4、因为M/W=b，所以：W×b=M=1/8L²（G-g)×b：则：

G-g=191.4×1400×8/500²=8.5747kg/cm

G=8.5747-0.2577=8.3170kg/cm=813.7 kg/m

即在5米跨度内，上面可以放813.7×5=4.1585吨
