涡旋式制冷压缩机有如下特点： 1、相邻两室的压差小，气体的泄漏量少。 2、转矩变化幅度小、振动小。 3、没有余隙容积，故不存在引起输气系数下降的膨胀过程。 4、无吸、排气阀，效率高，可靠性高，噪声低。 5、由于采用气体支承机构，故允许带液压缩。 6、机壳内腔为排气室，减少了吸气预热，提高了压缩机的输气系数。 7、涡线体型线加工精度非常高，必须采用专用的精密加工设备。 8、密封要求高，密封机构复杂。
ppt课件
25
图1给出了数码涡旋压缩机机械硬件.定涡旋盘顶部安装有活塞,活塞上移定涡旋盘也随之上移,活塞顶部的调节室通过排气孔与排气压力相连通,调节室与吸气压力通过一外接电磁阀连接起来.
电磁阀处于常闭状态时,活塞上下两侧的压力为排气压力,一弹簧力确保两个涡旋盘共同加载.电磁阀通电时,调节室内的排气被释放到低压吸气管.这时,活塞的下部压力大于活塞上部压力,导致活塞上移, 同时定涡旋盘也随之上移.该动作使两个涡旋盘分开,涡旋盘没有对制冷剂进行压缩.电磁阀断电再次使压缩机满载,恢复压缩操作.

第四章-涡旋式制冷压缩机ppt课件

17-电动机 18-润滑油
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
立式
吸气排气
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
ቤተ መጻሕፍቲ ባይዱ
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
3.1活塞式制冷压缩机的构造
Refrigeration Technique
张进制作
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
图4-11 涡旋式压缩机的结构 1-动盘 2-静盘 3-机体 4-防自转环 5-偏心轴 6-进气口 7-排气口
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
工作过程
压缩腔排气孔
随着曲轴转动，动涡旋体作回转平动，动静涡旋体保持良好啮合，外圈两个月牙形空间中的气体不断向中心推移，容积不断缩小，压力逐渐升高，进行压缩过程。
3.1活塞式制冷压缩机的构造
Refrigeration Technique

《涡旋式压缩机》课件

涡旋式压缩机的功率与效率
涡旋式压缩机的功率范围通常在 0.5-55kW之间，其效率取决于多个因素，如设计、制造精度、润滑油、气体性质等。一般来说，涡旋式压缩机的效率较高，可达 80%以上。
04
涡旋式压缩机的使用与维护
使用注意事项
01
确保电源电压与压缩机铭牌上标示的电压相符，避免过载或欠压运行。
新型材料的应用
探索和采用新型材料，如高强度复合材料和耐磨材料，以提高涡旋式压缩机的耐久性和可靠性。
应用领域的拓展
新能源领域的应用
随着新能源产业的快速发展，涡旋式压缩机在风能、太阳能等新能源领域的应用将得到拓展。
工业领域的应用
在工业领域，涡旋式压缩机可用于气体压缩、制冷、空调等领域，其应用范围将进一步扩大。
定期检查压缩机的电气连接，确保无松动或损坏。
常见故障及排除方法
压缩机无法启动
检查电源是否正常、电机是否损坏、控制电路是否正常等，
针对问题进行维修或更换。
压缩机运行异常响声
可能是由于机械故障、润滑不良等原因引起，需要检查并更换损坏的部件，加强润滑。
压缩机过热
可能是由于散热不良、电机故障等原因引起，需要检查并清洁散热器、更换损坏的电机等。
智能化和绿色化趋势
未来涡旋式压缩机的发展将更加注重智能化和绿色化，以适应市场需求和环保要求。
感谢您的观看
THANKS
通常在0.1-100立方米/分钟或0.001-1立方米/小时之间，具体取决于压缩机型号和用途。
功率与效率
功率
指压缩机的输入功率或输出功率，通常以千瓦(kW)表示。输入功率是指压缩机消耗的功率，而输出功率是指压缩机输出的机械功率。

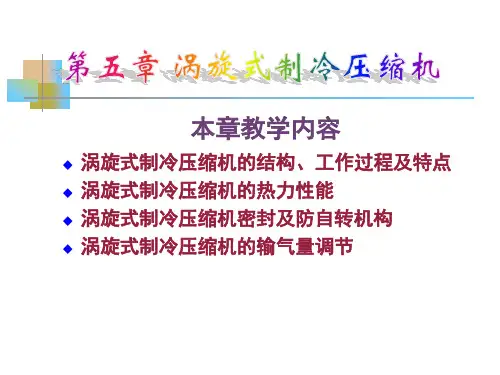

第五章-涡旋式制冷压缩机(2010)

空调用涡旋压缩机主要生产厂家
（功率在0.75～15kW之间，一般为3～5kW）
美国 Copeland是全球最大涡旋压缩机制造商，并于90年
代后期最先推出数码涡旋压缩机，截止至2002年，全球累计有2800万台Copeland制造的涡旋压缩机，在全球，其生产的涡旋压缩机年总产量约为600万台，使用的冷媒有R22、R407C、R410A和R404A。 Carlyle－Carrier（开利）于92年开始推出产品，目前年产量已达100万台，主要生产2～9HP涡旋压缩机。 Trane（特灵）于92年开始生产7.5～15HP涡旋压缩机。 Danfoss Maneurop（丹福斯） 92年推出7.5～30HP涡旋压缩机，已经有R22、R407C、R134a和R410A生产线。
日本
Daikin（大金）、Hitachi（日立）、Matsushita、 Mitsubishi Electric、MHI、Sanden（三电）、Sanyo （三洋）和Toshiba-Carrier（东芝-开利），在数量上没有一家可以与Copeland竞争。 Century生产5款1.5~5.0HP的涡旋压缩机，LG Electronics（LG电子）在世界各地的工厂都已经有涡旋式生产线准备上市。美的、海尔、苏州Copeland，西安的大金，广州的万宝（依托日立技术），大连Sanyo有涡旋机生产。
韩国
中国

研究现状及发展趋势
涡旋体型线的研究开发：单一型线、修正型线、
组合型线、通用型线。
扩大制冷容量：变频涡旋机、数码涡旋机、双作用
涡旋机、双机共用同一机壳涡旋机等。
扩大应用范围：开发低温用涡旋机、涡旋式真空泵、
涡旋式空压机、涡旋式发动机等。
理论研究进一步深入：计算机模拟及优化设计，建

14第14讲涡旋式制冷压缩机

化学工业出版社

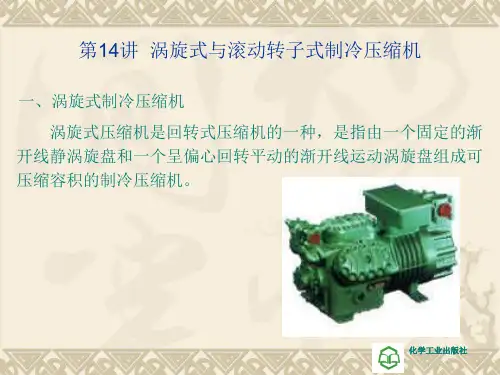

（１）基本结构主要由静涡旋盘、动涡旋盘、机座、防自转机构十字滑环及曲轴等组成。
（２）工作原理利用动涡旋盘和静涡旋盘的啮合，形成多个压缩腔，随着动涡旋盘的回转平动，使各压缩腔的容积不断变化来压缩气体。
工作过程如下图所示。在图a所示位置，涡旋密封接触线在左右两侧，涡旋外圈部分刚好封闭，此时最外圈两个月牙形空间充满气体，完成了吸气过程（阴影部分）。随着动涡旋盘的运动，外圈两个月牙形空间中的气体不断向中心推移，容积不断缩小，压力逐渐升高，进行压缩过程，图b所示位置。当两个月牙形空间汇合成一个中心腔室并与排气口相通时,如图c所示，压缩过程结束，并开始进入排气过程，如图d所示，直至中心腔室的空间消失则排气过程结束，涡旋的外圈部分正进行着吸气过程。在涡旋式制冷压缩机中，吸气、压缩、排气等过程是同时和相继在不同的月牙形空涡旋式制冷压缩机工作过程示意图 a)θ=0° b)θ=90° c)θ=180° d)θ=270° 间中进行的，外侧空间与吸气口相通， 1—压缩室 2—进气口 3—动盘 4—静盘始终进行吸气过程。 5—排气口 6—吸气室 7—排气室 8—压缩室
上图a为压缩工作过程开始时的状态。此时，转子和气缸壁之间的密封线刚移过吸气口，滑板左侧已充满进气的空间容积开始缩小，其右侧的容积则开始下一工作循环的吸气过程。上图b为压缩过程结束、排气过程开始时的状态。此时，滑板左侧空间容积的缩小已使制冷剂气体的压力升高到一定程度，从而顶开排气阀开始了排气过程。同时，滑板右侧的空间容积仍在不断增大，处于吸气过程之中。上图c所示为排气过程结束时的状态。此时，气缸和转子之间的密封线刚移过排气口，滑板左侧的空间容积已缩小为一个很小的“死隙”（实际上 “死隙”几乎充满了润滑油），排气过程结束。滑板右侧的空间容积仍在继续进气。当转子继续旋转，达到图d所示的位置时，转子与气缸的密封线和滑板与转子的密封线重合，达到理论最大吸入容积，下一循环的吸气结束（实际上排出口至滑板间的“死隙”为润滑油占据，不能进气）。转子再转过一个很小的角度即回到图a所示的位置，工作过程将重复进行。在这一过程中，转子又扫过了滑板与吸入口之间的“死隙”，将已吸入气缸的一小部分气体从吸入口排出，使气缸的理论输气量变小。

第4章涡旋式制冷压缩机

结构与工作过程
低压气体从机壳顶部吸气管1 直接导入涡旋板四周，封在月牙形容积中，然后被压缩；高压气体由静涡旋体5的中心排气孔2进入排气腔4，并通过排气通道6被导入机壳下部去冷却电动机11，与润滑油分离后由排气管19排出；十字滑环18是上、下两面设置互相垂直的两对凸键的圆环，其作用是防止动涡旋体倾斜和自转。背压腔8的作用是平衡轴向力和力矩；润滑系统：压差供油
V—θ曲线
理论输气量qvt
三、输气量
理论输气量为吸气容积与压缩机转速的乘积（m3/h）
qvt ＝60nVs＝60n P(P-2t)(2N-1)h
（5-13）
实际输气量qva
qva = vqvt
容积效率ηv
定义与往复式相同
（5-14）
v = vptl
（5-15）
涡旋式压缩机的容积效率
工作过程
排气孔
当两个月牙形空间汇合成一个中心腔室并与排气孔相通时，压缩过程结束，开始进入排气过程，直至中心腔室的空间消失，排气过程结束。
工作过程说明
涡旋圈数为3圈，曲轴旋转3周(即曲轴转角1080°)，涡旋体外圈分别开启和闭合三次，完成3次吸气过程、1次压缩及排气过程。即每当最外圈形成两个封闭的月牙形空间并开始向中心推移成为内工作腔时，另一个新的吸气过程同时开始形成；不同的涡旋圈数，压缩过程的转角不同，涡旋圈数愈多转角愈大；吸气、压缩、排气等过程同时和相继在不同的月牙形空间中进行。外侧空间与吸气口相通，始终进行吸气过程，中心部位空间与排气孔相通，始终进行排气过程，中间月牙形空间一直进行压缩过程。
