汽车覆盖件模具设计2.1拉延模本体设计
汽车卧铺盖板拉延模设计(有cad图+文献翻译)

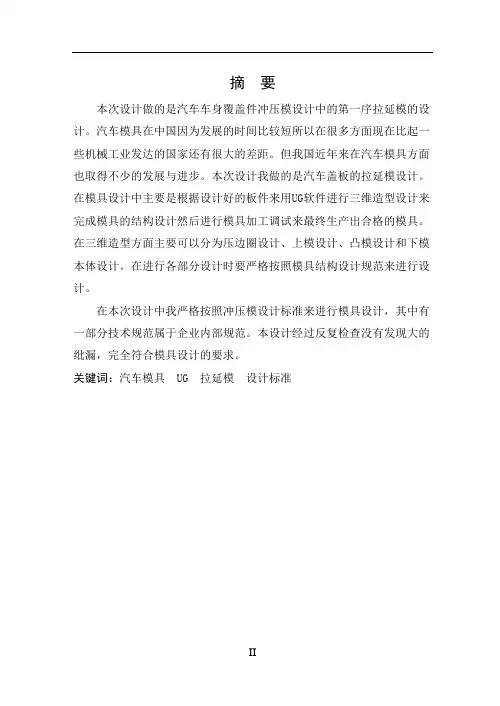

摘要本次设计做的是汽车车身覆盖件冲压模设计中的第一序拉延模的设计。
汽车模具在中国因为发展的时间比较短所以在很多方面现在比起一些机械工业发达的国家还有很大的差距。
但我国近年来在汽车模具方面也取得不少的发展与进步。
本次设计我做的是汽车盖板的拉延模设计。
在模具设计中主要是根据设计好的板件来用UG软件进行三维造型设计来完成模具的结构设计然后进行模具加工调试来最终生产出合格的模具。
在三维造型方面主要可以分为压边圈设计、上模设计、凸模设计和下模本体设计。
在进行各部分设计时要严格按照模具结构设计规范来进行设计。
在本次设计中我严格按照冲压模设计标准来进行模具设计，其中有一部分技术规范属于企业内部规范。
本设计经过反复检查没有发现大的纰漏，完全符合模具设计的要求。
关键词：汽车模具 UG 拉延模设计标准AbstractThe design do is auto body panel stamping die design sequence in the first drawing die design. Automotive die in China due to the development of a comparatively short time it is in many ways than some mechanical industrial developed countries there is a great gap. However, in recent years, China has also made the car a lot of mold development and progress. The design of the car I did the cover drawing die design. In the die design are mainly based on panels designed to use the UG software design to complete the three-dimensional structure of the mold and then mold design to final production of qualified commissioning of the mold. Main aspects of three-dimensional modeling can be divided into the blank holder design, the mold design, design and lower die punch body design. During the design of various parts of the structure to be in strict accordance with design specifications to the mold design.In this design I strictly in accordance with design standards for stamping die mold design, including technical specifications are part of the internal specification. After repeated checking of the design found no major flaws, in full compliance with the mold design.Keywords: car mold drawing die design standards UG目录前言 (1)1 设计前的准备工作 (5)1.1 技术协议 (5)1.1.1模具的材料及热处理 (5)1.1.2、模具结构 (5)1.1.3. 工艺、设计、制造要求 (7)1.2 查看工法图 (8)1.3查验对比 (9)1.4结构选择 (9)1.5材质选择 (9)2处理数模及分模线 (17)2.1片体缝合 (17)2.2拉伸实体 (17)2.3设计凸模退刀面 (18)2.4设计凸模主筋 (19)2.5压边圈退刀面的设计 (19)2.6压边圈主筋的设计 (20)2.7确定压边圈导向 (20)2.8导滑面的设计 (21)2.9导板数量的确定 (21)3压边圈的设计 (24)3.1压边圈强度 (24)3.2压边圈压力确定 (25)3.2压边圈让位及补强 (26)3.3气顶杆的设计 (27)3.4压边圈镶块设计 (28)3.5调压垫块与墩死垫块的设计 (28)3.6弹顶销的设计 (30)4上模的设计 (31)4.1上模型面及主筋 (31)4.2上模法兰面和辅筋 (31)4.3上模调压凸台的设计 (31)4.4上模起吊和反转结构的设计 (32)4.5压板槽的设计 (32)4.6导腿的设计 (32)4.7安全平台的设计 (32)4.8设计中心键槽及压板槽加强筋 (33)4.9上模弹顶销的设计 (33)4.10设计减轻空、流水孔及排气孔 (33)4.11定位板地设计 (34)5下模的设计 (41)5.1下模座的设计 (42)5.2设计墩死垫块 (42)5.3设计凸模安装固定法兰 (43)5.4设计安全螺钉 (43)5.5设计安全护板 (44)5.6运输连接的设计 (44)5.7导柱导向设计 (44)5.8下模导板窥视孔的设计 (44)5.9设计完成 (45)致谢 (46)参考文献 (47)前言汽车模具最主要的组成部分就是覆盖件模具。
汽车覆盖件模具设计
汽车覆盖件模具设计汽车覆盖件模具设计随着汽车的普及及用户的需求不断提高，汽车的外观设计已经成为了购买者选择汽车的重要因素。
而汽车的外观设计，很大程度上取决于汽车覆盖件的设计。
汽车覆盖件是汽车的外壳部件，包括车身、前后保险杠、侧板等车身部件。
因此，对于汽车企业而言，如何设计出漂亮、实用且符合工艺要求的汽车覆盖件，就显得格外重要。
汽车覆盖件的制造过程中，模具是关键的生产工具。
模具设计是汽车覆盖件制造的核心环节，设计水平的高低直接影响整个制造过程的质量和效率。
因此，汽车覆盖件模具设计成为整个汽车制造的重要方面。
汽车覆盖件模具设计需要考虑的因素非常多，除了机械性能、加工工艺、成本等因素外，更需要考虑的是外观设计。
在汽车的外观设计中，包括了构造设计和外貌设计两个方面。
而汽车覆盖件模具设计的基本原理则是在保证其正常使用功能的基础上，注重外观设计、材料分配、制造工艺的优化，全面提高模具的品质和寿命。
因此，汽车覆盖件模具设计需要考虑以下方面：1. 实用性汽车覆盖件是汽车外观设计的重要组成部分，因此模具的实用性要得到充分考虑。
模具应该具有良好的刚性和稳定性，能够保证汽车覆盖件的加工质量以及尺寸精度。
此外，模具的寿命也是一个重要考虑因素。
因此在制造模具的时候，应该选用高质量的材料，并且注重加工工艺的优化，从而提高汽车覆盖件模具的使用寿命。
2. 外观设计汽车覆盖件的外观设计非常重要，要求每一件覆盖件的外观必须具有美观、大方、时尚、科技感等要素。
因此，在模具设计过程中，必须考虑外观造型的合理性、美观性、线条流畅性等方面，使得汽车覆盖件能够具有良好的整体外观效果和吸引力。
3. 材料分配汽车覆盖件通常有内部支架和外部覆盖部分。
因此，在模具设计中，不仅需要考虑外观设计，也要注意材料的分配。
内部支架通常选用高强度、高刚度的材料，如钢板、铝板、碳纤维等，以保证汽车的安全性和稳定性。
而外部覆盖部分则需要采用质量轻、外表美观的材料，在模具设计中合理选用材料，可以有效提高工艺效率。
汽车覆盖件拉伸模的设计及调试

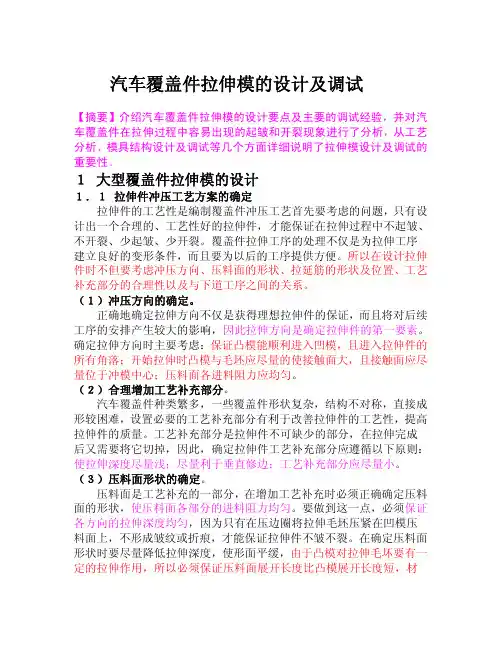

汽车覆盖件拉伸模的设计及调试【摘要】介绍汽车覆盖件拉伸模的设计要点及主要的调试经验，并对汽车覆盖件在拉伸过程中容易出现的起皱和开裂现象进行了分析，从工艺分析、模具结构设计及调试等几个方面详细说明了拉伸模设计及调试的重要性。
１ 大型覆盖件拉伸模的设计１．１ 拉伸件冲压工艺方案的确定拉伸件的工艺性是编制覆盖件冲压工艺首先要考虑的问题，只有设计出一个合理的、工艺性好的拉伸件，才能保证在拉伸过程中不起皱、不开裂、少起皱、少开裂。
覆盖件拉伸工序的处理不仅是为拉伸工序 建立良好的变形条件，而且要为以后的工序提供方便。
所以在设计拉伸件时不但要考虑冲压方向、压料面的形状、拉延筋的形状及位置、工艺补充部分的合理性以及与下道工序之间的关系。
（１）冲压方向的确定。
正确地确定拉伸方向不仅是获得理想拉伸件的保证，而且将对后续工序的安排产生较大的影响，因此拉伸方向是确定拉伸件的第一要素。
确定拉伸方向时主要考虑：保证凸模能顺利进入凹模，且进入拉伸件的所有角落；开始拉伸时凸模与毛坯应尽量的使接触面大，且接触面应尽量位于冲模中心；压料面各进料阻力应均匀。
（２）合理增加工艺补充部分。
汽车覆盖件种类繁多，一些覆盖件形状复杂，结构不对称，直接成形较困难，设置必要的工艺补充部分有利于改善拉伸件的工艺性，提高拉伸件的质量。
工艺补充部分是拉伸件不可缺少的部分，在拉伸完成 后又需要将它切掉，因此，确定拉伸件工艺补充部分应遵循以下原则：使拉伸深度尽量浅；尽量利于垂直修边；工艺补充部分应尽量小。
（３）压料面形状的确定。
压料面是工艺补充的一部分，在增加工艺补充时必须正确确定压料面的形状，使压料面各部分的进料阻力均匀。
要做到这一点，必须保证 各方向的拉伸深度均匀，因为只有在压边圈将拉伸毛坯压紧在凹模压 料面上，不形成皱纹或折痕，才能保证拉伸件不皱不裂。
在确定压料面形状时要尽量降低拉伸深度，使形面平缓，由于凸模对拉伸毛坏要有一定的拉伸作用，所以必须保证压料面展开长度比凸模展开长度短，材料才能产生拉伸，如果压料面展开长度比凸模长，拉伸时可能会形成波纹或起皱。
汽车覆盖件拉延模设计方法
•
8.确定模具尺寸、导腿尺寸、导板尺寸位置
• 确定模具尺寸 （1）调入模板，调整闭合高（根据工艺卡），模具长宽 （2）确定模具吊耳、起重棒、翻转套大小及位置 • 确定导腿尺寸 （1）导腿长度至少占整体宽度2/5 （2）确定导腿刃入量，保证导腿导板在上模触料之前刃入40mm （3）导腿处导板保证同一高度且同时刃入 • 凸模导板尺寸及位置 （1）导板的安装位置约在凸模长度方向的1/6处 （2）导板导向面的宽度约为凸模长度的1/5-1/4 （3）导板高度〉压边圈行程+60~100mm （4）导板安装面要凸出分模线3~5mm便于加工 ( 5 ) 导板上端面与压边圈距离最好设计为40mm，因钳工调试时 不放墩死垫，容易发生异常。
9.布筋、挖夹持孔、减重孔、流水孔、出气 孔 • 布筋
（1）受力处必须布筋支撑，如调压垫、墩死垫 上下模底面筋要与机床的T槽错开，分模线以内上模本体、凸模、下 模座的筋要对应，导板后面最好有筋支撑 （2）两筋间隔最大350MM，一般控制在300MM以内 （3）为保证铸造清砂，底空不易过深过窄，底空型腔深度最好小于2.5 倍的底空宽度 （4）受力筋上尽量少挖减重孔 （5）尽量避免十字筋 • 夹持孔及减重孔的尺寸及形状，根据模具结构尺寸的不同而不同，但 其底边与模具底面间距至少100MM-150MM • 流水孔一般为直径Φ40的圆孔，设在模具型腔底部，并要保证每个型 腔的液体能流到模具外侧。 • 凸凹模的随型筋上挖Φ50的出气孔，不要存在封闭的型腔 凸凹模的型面上挖Φ4或Φ6的出气孔，打在凸凹模的凹形处
10.满足设计任务书及客户要求
• • • • • • • • • 活动件防护装置 在下模装防护板 压板槽、上模快卡、下模快速定位的要求 键槽及通键、加工基准孔的要求 起重形式的要求 气顶接柱上加钢垫、气顶躲空的要求 气路及电路位置的要求 模具防反、防侧向力的要求 客户及任务书对标准件的要求 客户的其他要求（如铸字、叉车过孔等）
汽车覆盖件模具结构设计
14
图5－24
1——托杆 4——凹模
单动压力机上覆盖件拉延模
2——冲切口凹模 5——凸模 3——冲切口凸模 6——压边围
15
图5—25 双动压力机上覆盖件拉延模
1——顶出座垫 2——背靠块(耐磨板) 3——通气孔 4——凸模座 5——凸模 6——压边圈 7—挡料块 8——压边圈底脚导板 9—行程控制块 10——凹模 11——排泄孔
30Βιβλιοθήκη 图5—35 压边圈导向的 单动拉延模
1——起落架轮叉孔 2——行程末端销 3——定位销 4——销子窝 5——上模本体 6——背靠块耐磨块 7——安全衬垫的安装面 8——下模本体 9、11——通气孔 10——起重棒 12——顶料垫板保持器
31
1——起落架轮叉孔 2——背靠块耐磨块 3——箱式背靠块 4、11——压边圈 5——耐磨块 6——安全衬垫的安装面 7——U型槽 8——定位键槽 9——起重棒 10——保险板 12——缓冲销孔 13、14——通气孔
为了保证间隙，凸台或凹槽上应安装耐磨板，配合的另一 个表面槽加工，磨损后在耐磨板下垫薄片补偿间隙。耐磨 板究竟设置在凸台上还是装在凹槽上要视制造的难易程度 决定，而与使用无关。
27
图5—34
导向块部分参数
28
(一)单动拉延模
(1)压边圈的导向见图5—35。 (2)上、下模的导向见图5—36。
2
模具结构设计时一般应考虑以下方面的问题：
(1)能否在现有冲压设备上稳定使用，或需另选新设 备? (2)模具结构能否满足处理冲压成形时所预料的故障 要求，即便于排除废料、维修和保管等。 (3)能否利用现有加工设备及工艺制造，结构上可否 减少制造工时，刃口间隙、制造公差是否合适? (4)模具零件装配部位承受偏心载荷的问题如何处理? (5)模具的材质是否适合强度和磨损的要求？ (6)是否符合安全要求？ (7)能否尽量采用已有的模具标准件和基本结构来减 少设计制造的工作量。
毕业设计汽车顶盖拉延模设计说明
目录中文摘要 (3)外文摘要 (4)1 绪论 (5)1.1汽车覆盖件模具 (5)1.1.1汽车覆盖件模具的特点和要求 (5)1.1.2 汽车覆盖件模具发展现状与趋势 (6)1.2基于UG的覆盖件模具设计 (7)1.2.1 UG软件的功能 (7)1.2.2 UG在覆盖件模具中的应用及问题 (8)1.3本课题的研究意义 (8)2 汽车顶盖冲压工艺设计要求 (10)2.1DL信息的获取 (10)2.2拉延模具设计总体要求 (10)2.2.1 整体结构选择 (10)2.2.2 拉延模设计要求 (11)2.3计算 (13)2.3.1 拉延力的计算 (13)2.3.2 压料力计算 (13)2.3.3 总冲压力计算 (13)2.4材料选择 (13)2.5本章小结 (14)3 汽车顶盖拉延模的三维造型 (15)3.1汽车顶盖的三维造型 (15)3.1.1DL图预处理过程 (15)3.1.2拉伸实体 (15)3.1.3修剪 (15)3.1.4导板选择 (16)3.2压边圈的三维造型 (17)3.3下模座的三维造型 (19)3.4上模座的三维造型 (20)3.5装配 (21)3.6本章小节 (22)结论 (24)致 (25)参考文献 (26)某车型顶盖拉延模具设计摘要:本文以汽车顶盖为实例，具体分析了其成形特点，找出汽车覆盖件冲压件成形的共性。
其中说明了汽车覆盖件的成形特点和覆盖件拉深模具设计的基本原则，提出了包括冲压方向、工艺补充面等设计的常用方法。
此次，直接用三维造型软件UG构造出覆盖件模具的三维实体模型,完成了覆盖件的模具设计，更真实地反映了模具零件之间的装配关系，减少了实际模具设计带来的一些问题和时间。
同时，模具各部分的干涉检查能够方便地在做到，从而提高了汽车覆盖件模具结构的设计效率和设计质量，缩短了模具的设计和制造时间, 这对于制造业尤其是模具的设计制造来说尤其重要。
关键词 :汽车顶盖拉延模设计Drawing die design of the roof of the automobileAbstract : This paper taking the roof of the automobile as an examplethe forming characteristics of the front floor pan were analyzed aswellas the common properties of Automobile panel .The formingcharacteristics of automobile panels and fundamentals of moulddesign for drawing dies are presented in this paper, includingstamping direction, addendum binder surface.This time，three-dimensional part modeling and mould designing are performedin UG，it's conveniently and quickly compared with traditional ways.It can show the part relation of the die more actually, reduce thedefects of the die defectsof the die designing in practice and savethe time. At the same time， the interference problem of the diecould be done well by using the soft UG, so the auto cover diestructure design can be improved efficiently and the time of diemanufacture can be shorten，this is very impotant to manufacturingindustry ,especially the mould die design and produse . Keywords : the roof of the automobile drawing die design1 绪论国民经济五大支柱产业——机械、电子、汽车、石油化工和建筑都要求模具工业的发展与之相适应，都需要大量模具，特别是汽车工业，在入世，经济好转的情况下，其发展势头越来越猛，而作为其主要制造部分的覆盖件模具的设计及制造业得到了空前的发展。
汽车覆盖件工艺及拉延模设计烟台大学毕业论文
目录第1章概论1.1 课题背景及意义1.1.1 课题的来源1.1.1 课题的意义1.2 国内汽车覆盖件模具的现状及发展1.2.1 汽车覆盖件简介1.2.2 模具CAD三维参数设计第2章产品结构分析及工艺方案的确定2.1 产品的结构分析2.2 工艺分析2.2.1 工艺方案的确定2.2.2 工序流程图（DL图）的设计2.3 拉延件的设计2.3.1 拉延件的冲压方向2.3.2 工艺补充部分的设计2.3.3 压料面的设计2.3.4 拉延筋的设计第3章工艺计算及主要参数的确定3.1 毛坯确定3.1.1 毛坯的尺寸3.1.2 毛坯的材质3.1.3 材料利用率3.2拉延力的计算3.2.1 拉延凸模压力的计算3.2.2 拉深压边力的计算3.3压边圈压力的计算3.4卸料力的计算3.5凸、凹模间隙的确定3.6拉延模具的行程计算3.6.1 拉延工作行程3.6.2压边圈行程3.6.3顶杆行程3.6.4导板行程3.7压力机的确定3.8模具闭合高度的确定第4章拉延模结构设计4.1拉延模介绍4.1.1拉延模类型4.1.2拉延模压边形式4.1.3拉延模材料4.1.4拉延模铸件结构4.2拉延模的导向方式4.2.1凸模与压边圈4.2.3导板4.2.2压边圈与凹模4.3下模结构设计4.3.1凸模结构4.3.2下模座及组件4.4上模结构设计4.5压边圈设计4.5.1压边圈强度4.5.2压边圈尺寸4.6排气孔的设计4.7 其他组件的设计4.8拉延模总装配设计4.8.1总装配图4.8.2爆炸图第5章拉延件质量分析5.1制件的质量分析5.2基于Autoform的模拟仿真第6章基于UG的模具参数化建模6.1 分模设计6.2 其他组件的详细设计6.3 模具的工作原理致谢参考文献第1章概论1.1课题背景及意义1.1.1课题背景此次设计产品依托于所在烟台泰利汽车模具制造有限公司A130项目，产品名称：左/右侧围内板后侧延伸板；产品编号：5401657/58-0EU。
汽车覆盖件模具设计
第一部分 拉延模
三 拉延模的导向 1.压料圈和凸模的导向 压料圈和凸模的导向又可分为两种：内导和外导 （1）外导（看实物图）
第一部分 拉延模
三 拉延模的导向
1.压料圈和凸模的导向
（2）内导（看实物图）
导向
第一部分 拉延模
2.凹模（上模）和压料圈的导向
三 拉延模的导向 （4）内导向的设置原则
① 导板的位置选定
第一部分 拉延模
三 拉延模的导向 （4）内导向的设置原则
② 导板面原则上与中心线平行
第一部分 拉延模
三 拉延模的导向 （4）内导向的设置原则
③ 导向面长度选定 t1+t2≥0.2×t
第一部分 拉延模
三 拉延模的导向 （4）内导向的设置原则
。
第一部分 拉延模
三 拉延模的导向
（3）外导、内导优缺点的对比
导向方式 优缺点
外导
内导
优点 缺点
1.加工简便 2.对细长零件有利
将模具增大
1.可使模具变小 2.比较容易保证同凸模 的配合精度
1.当分体凸模时，需要 螺钉、柱销固定，因此， 当压料圈上加有侧向力 时较为不利
2.加工比外导向困难
第一部分 拉延模
5.拉延槽:与上模拉延筋相配合,控制料片 的流动速度.
拉延槽
拉延筋
第一部分 拉延模
6.定位装置（有标准件和非标件两种） • 经常使用的有导轮挡料板、左右挡料板、挡料板、投入检测
开关。
左右挡料 板
投入检 测开关
导轮挡料板
挡料板
第一部分 拉延模
定 位 让 位
定 位 位 置
汽车覆盖件模具设计
汽车覆盖件模具设计汽车覆盖件是轿车外观的重要组成部分。
它们不仅能够使汽车具有特定的风格和外观，而且能够保护汽车的机械和电子部件免受破坏和氧化。
汽车覆盖件的制造需要一系列的模具。
这些模具包括冲压模具、塑料模具和复合材料模具等。
这篇文章将讨论汽车覆盖件模具设计的重要性以及设计模具过程的要点。
汽车覆盖件模具设计的重要性汽车覆盖件模具设计是制造覆盖件的关键环节。
设计合理的模具能够提高生产效率，减少制造成本，提高产品质量。
同时，模具设计也会对生产环境和员工保护产生影响。
设计好的模具可以减小噪音、减少废材、降低工人劳动强度等因素。
设计模具过程的要点1. 前期准备工作在设计模具之前，需要获得有关汽车覆盖件的具体需要和规格要求。
这可能包括颜色、图案、尺寸等。
此外，需要对生产线的计划、技术和生产过程进行评估和优化。
2. 制定详细的模具设计计划首先需要将整个模具设计计划分为三个主要阶段：设计阶段、制造阶段和装配阶段。
接下来，需要确定每个阶段需要的人力物力财力资源以及时间表。
3. 选择合适的材料和制造工艺在选择材料和制造工艺时，需要考虑一些重要因素。
首先，需要选择材料和工艺以确保模具具有足够的耐久性，从而确保模具能够承受大量生产和加工。
此外，需要考虑成本因素，并尝试降低生产过程中废品的量。
4. 进行模具的机械结构设计在进行机械结构设计时，需要考虑到模具的各个部分，例如把手、锁定装置和各种连接件的尺寸和形状等方面。
机械结构的设计必须满足具体的制造和加工要求。
5. 进行模具的电气控制系统设计在进行电气控制系统设计时，需要考虑到模具的各个机动部分，例如电机、液压系统和气动系统的尺寸、形状和控制要求。
此外，必须确保电气系统满足安全要求。
6. 进行模具的装配和调试工作在进行模具装配和调试工作时，需要使用压力和温度测试等方法来测试模具的性能。
必须确保模具的品质和功能已经达到所设计的要求。
7. 进行模具的保养和维护工作在模具设计生产周期结束后，需要进行模具的保养和维护工作以确保其长期使用安全和可靠。
汽车覆盖件模具设计 第1章 汽车覆盖件与覆盖件模具
所在位置：工艺设计 > 模具结构
发动机盖内板拉延模实体图
拉延模结构
发动机罩机盖内板拉延模装配图
发动机盖内板拉延模上模（凹模）
本节目录 退出本节
所在位置：工艺设计 > 模具结构
发动机盖内板拉延模实体图
拉延模结构
发动机机盖内板拉延模下模 1-导板 2-压边圈 3-托料架 4-平衡块 5-定位器 6-下模座 7-安全防护板 8-铸入式起重棒
缩颈
Necking
NEK
英
23
弯曲
Bend
BE
文
24
侧冲孔
CAM Piercing
CAMPI或CAMPRC
对
25
包边
Hemming
HEM
照
26
弯曲整形
Flange AND Restricting FL RST
表
27
落料、冲孔
Blank AND Piercing
BL+PRC
28
剪边、冲孔
Trimming AND Piercing TR+PRC
中
8
修边
Shaving
英
9
引伸
Draw
文
10 再引伸
Redraw
对
11 成形
Form
照
12 辗制成形
Roll-form
表
13 伸展抽制成形 Stretch-draw forming
14 整形
Restricting
本节目录 退出本节
略写
SH BL CUT NOT PI 或 PRC TR SEP SHV DR RDR FO RO-FO S.D.F RST
汽车覆盖件冲压模具毕业设计-拉延-修边冲孔-侧整形
江苏华强模具科技有限公司实习设计说明书8号横梁冲压工艺设计及模具设计学生姓名:指导教师:二〇一四年八月摘要本设计说明书介绍了上汽集团某型号商用车8号横梁加强板的冲压模具设计过程。
首先根据该覆盖件的结构特点，利用CAD和CAE技术，对该零件进行了全面的冲压工艺分析，接着制定了合理的工艺方案，在设计工艺方案的过程中重点介绍了拉深工艺的设计过程，其中主要包括拉深方向的选择、工艺补充面的设计、压料面的设计和拉深筋的设计。
最后根据已定的工艺方案，利用UG软件完成了拉延模、修边冲孔模和侧整形模这三套模具的结构设计。
关键词：汽车覆盖件，CAD，CAE，工艺补充，拉延模。
AbstractThe design specification describes a model number of commercial vehicles SAIC 8 beam stiffeners stamping die design process. Firstly, according to the structural characteristics of the cover, the use of CAD and CAE technology, the components of a comprehensive analysis of the stamping process, and then developed a reasonable process solutions. In the course of the program's design process focuses on the process of drawing the design process, which mainly include the drawing direction of choice addendum design, design and design drawbead binder surface. Finally, according to the process scheme has been set, using UG software to complete the drawing die, punching die design and side trimming plastic mold co three mold.Keywords: auto cover, CAD, CAE, addendum, drawing die.目录第一章概论 (1)1.1课题背景 (1)1.2课题的意义 (1)第二章产品工艺方案的确定 (2)2.1产品的结构分析 (2)2.2产品的成形可行性分析 (2)2.3工艺方案的提出 (2)2.4工艺方案的选择 (3)第三章拉延模的工艺设计 (5)3.1拉延工艺的设计原则 (5)3.2拉延制件的设计 (6)3.2.1拉深方向的选择 (6)3.2.2工艺补充部分的设计 (7)3.2.3压料面的设计 (9)3.2.4拉延筋的设计 (10)3.2.5拉深制件的创建 (13)第四章拉延模的设计 (15)4.1拉延模的类型 (15)4.2拉延模类型的选择 (15)4.3拉延模工艺参数的计算 (15)4.3.1压力中心的确定 (15)4.3.2拉伸力的计算 (16)4.3.3压边力的计算 (16)4.3.4冲压设备的选择 (17)4.5拉延模主要零件的结构设计 (18)4.5.1拉延凹模的设计 (18)4.5.2拉延凸模的设计 (20)4.5.3压料装置的设计 (20)4.5.4顶件装置的设计 (21)4.5.5导向装置的设计 (22)4.5.6限位和起吊装置的设计 (22)4.4.7模架铸件结构的设计 (23)4.4.8拉延模的整体设计 (24)第五章修边模的设计 (26)5.1修边模工艺参数的计算 (26)5.1.1修边凸、凹模刃口尺寸计算 (26)5.1.2压边力的计算 (26)5.1.3冲裁力的计算 (27)5.1.4卸料力的计算 (27)5.1.5顶件力的计算 (27)5.1.6冲裁工艺力的计算 (27)5.1.7冲裁设备的选择 (27)5.2修边模主要零件的结构设计 (29)5.2.1修边模结构设计原则 (29)5.2.2修边模类型的选择 (29)5.2.3修边模结构方案设计 (30)5.2.4修边模主要零件的设计 (30)5.2.5修边冲孔模的整体设计 (32)第六章侧整形模的设计 (33)6.1整形 (33)6.2斜楔机构 (33)6.2.1斜楔机构的组成 (33)6.2.2斜楔机构的类型 (33)6.2.3斜楔机构的运动分析 (34)6.2.4斜楔机构的受力分析 (35)6.2.5滑块的工作效率 (35)6.2.5斜楔机构的选择原则 (35)6.3侧整形模工艺参数的计算 (36)6.3.1整形力的计算 (36)6.3.2冲压设备的选择 (36)6.4侧整形模主要零件的结构设计 (38)6.4.1整形刀块的设计 (38)6.4.2压料装置的设计 (39)6.4.3顶件装置的设计 (39)6.4.4侧整形模整体的设计 (40)结论 (41)参考文献 (42)致谢 (43)第一章概论1.1课题背景此次设计产品依托所在江苏华强模具科技有限公司的“无锡振华SV71项目”，产品名称8号横梁加强版，产品编号C00018679。
(数控模具设计)汽车覆盖件冲压模具工艺数模设计规范精编
（数控模具设计）汽车覆盖件冲压模具工艺数模设计规范5.拉延工序A.概要1)拉延工序壹般是压机加工的基本工序，是确保制品形象的工序。
壹般冲压线生产是从拉延开始通过修边，切断，翻边，整形等的工序完成最终板件。
2)直接成型产品因很难对准拉延的基本条件，所以大不分不可能。
跟着考虑成型性在产品形象外增加和同拉延条件的形象，使壹部分制品形象能在后工序加工（在拉延中最终形象的成型不可能的情况），有必要变更壹部分形象。
像这样在制品以外增加做形象的必需定义数值才能正确做出形象。
为了做数模作业，赋予正确的数值才能最终做出设计者意图的形象。
3)拉延的基本条件是压边圈和凸模的形象。
压边圈是为了做出凸模内形象，控制被拉进去的材料的褶皱，压住材料自体的带有平面的构造物。
压边圈选定不好的话就会发生划痕，裂痕及褶皱。
凸模是带有制品凸出来的形象的构造物。
此些现象是根据相互关系及压边圈的影响下产生各种小变形，也产生各种不良，为了调解此些事项要变更壹些形象或增加调解。
4)因为事实上在拉延上发生的褶皱在后工序无法去除，所以大部分DL图设计者尽可能在拉延中使制品裂开设计。
可是这样在模具制作后调整模具时投入很多工数所以不理想。
最近出来了成型性CAE分析程序可提前检证，能够提前做更正确的形象。
可是仍没有完全的成型性CAE分析程序，所以仍是要有壹定的余量设计为好。
5)若产品形象深或有突起形象时很难壹次性拉延。
此种情况要做2工序之上的拉延。
再者因大型压机的缓冲行程为300mm，所以拉延工序的成型高度超过300mm的情况事实上不可能成型，壹般情况超过200mm的情况成型也相当困难，量产时也出现很多问题，所以分为2工序之上成型的情况很多。
B.拉延工序的种类1)根据压力源的分类■双动拉延-主要使用在大型冲压板件的形态，滑块为内外的2种，外滑块固定压边圈，内滑块固定凸模。
根据情况外滑块也有可能设置在下型。
-因压边圈的压力大，能有壹定量的力，容易成型，所以适合复杂形象的拉延上，但后工序要反过来投入，且有比单动式速度慢的弱点，所以当下仍不使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凸模(Punch)
分模线是凸模和压边圈的分界线，它是封闭的。凸模外围2D分模线与压边 圈内形2D分模线的间隙是1.5~2.0mm，大模具取2.0mm，中小模具取1.5mm。 本项目取1.5mm。
分模线（实际是面）通过数控机床2D加工出来，深度为40mm。
凸模分模线
凸模(Punch)
设计步骤： 1. 下模座构建，下模中不含凸模与下模座分开铸造，凸模材料为MoCr铸铁等，下模座材料为HT300 成本低，工艺复杂
拉延模的工作部分是凸模、凹模和压边圈三大件，工作部分材料全用MoCr铸 铁。另外GM241、GM246也是与MoCr铸铁相近的材料， GM246稍贵。
工作部分就是型面部分，型面部分需要上数控机床加工3D型面。 本项目是凸模与下模座共同铸造的，材质为MoCr铸铁。
本项目拉延模凹模为整体式，它的材料是MoCr铸设计。最终凹模实体图如 下。
（a） 正面
（b） 背面（左右翻转）
凹模(Die)
型面部分比周边非型面部分高出至少20mm，可以沿型面偏置一定数值得到 非加工部分，也可以用几段折线拉伸作出比型面低下去的非加工面。 型面的范围比板料线周边大10mm。
设计步骤： 1. 构建中间型面部分
压边圈运动时通过耐磨板（或称导板）进行导向控制，一般情况下耐磨板装 在凸模上，在压边圈的相关部分作出导滑面，要求导向间隙在0.02 mm以内。导 向行程必须大于压边圈向上运动的行程，即当压边圈向上运行到最高点时，耐磨 板与导滑面至少保证接触深度不少于50 mm。
压边圈(PAD)
压边圈上部分 1. 上部中间是型面，需数控加工的工作部分，外轮廓二维尺寸比板料线外形轮廓 单边大10 mm；
1 整体结构 2 凸模(Punch) 3 压边圈(Pad/Binder) 4 凹模(Die)
本项目整体结构断面图
整体结构
顶盖前横梁拉延模X向断面图
顶盖前横梁拉延模Y向断面图
本项目整体结构实体图
整体结构
模具闭合
凹模（上模）
压边圈正面
下模=凸模+压边圈
凸模
压边圈背面
凸模(Punch)
拉延模凸模形式有整体式、分体式两种。 整体式 凸模与下模座是合二为一，整体铸出来，材料为MoCr铸铁
凹模(Die)
2. 构建四周非加工面
3. 挖空凹模
凹模本体建模过程图一
4. 挖空凹模
5. 合并处理 凹模本体正面
凹模本体正面
凹模本体建模过程图二 凹模本体背面
END
2. 凸模构建，即凸模型面部分实体设计
3. 下模各部分合并
合并
压边圈(PAD)
压边圈 延模分模线把压边圈与凸模分开，压边圈内形加工部分与凸模外形加工间隙
一般为1.5～2 mm，其值与模具大小有关。工作时压边圈上下运动，在拉延开始 时压紧板料，对拉延件的成形起着重要的作用。
压边圈上的分模线
压边圈(PAD)
2. 四周是非加工面，直接铸出 不需加工；低于3D型面至少 30 mm可以简化为一个平面 或多条折线组成的曲面；
3. 左右两侧是模具端头。
压边圈(PAD)
视频：压边圈本体构建
凹模(Die)
拉延模凹模即为上模座。只有在冲压板材为大于1.5 mm的厚板或高强度钢 板时，拉延凹模与上模座分开，拉延凹模做成镶入钢件的形式。
