工业控制网络与通信技术考核试卷
D. SCADA系统
二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的）
1.工业控制网络的通信协议主要包括以下哪些？（）
A. Modbus
B. Profinet
C. HTTP
D. OPC
2.工业控制网络的物理层介质主要包括以下哪些？（）
A.交换机
B.路由器
C.集线器
D.网桥
10.以下哪种技术可实现工业控制网络的远程监控？（）
A. VPN
B. DNS
C. DHCP
D. FTP
11.在工业控制网络中，以下哪种通信方式适用于传输距离较近的场景？（）
A.光纤通信
B.无线通信
C.有线通信
D.同轴电缆通信
12.关于工业控制网络的可靠性，以下哪项描述是正确的？（）
8.工业控制网络的冗余设计是为了提高网络的传输速率。（）
9.工业控制网络的远程监控可以通过公共互联网实现。（）
10.在工业控制网络中，所有的智能设备都可以直接与上级系统进行通信。（）
五、主观题（本题共4小题，每题5分，共20分）
1.请简述工业控制网络与普通数据网络的主要区别，并说明工业控制网络在实时性、可靠性和安全性方面的要求。
B. CAN
C. DeviceNet
D. TCP/IP
9.以下哪些技术可以用于工业控制网络的远程访问？（）
A. VPN
B. SSH
C. Telnet
D. VNC
10.工业控制网络中的时间同步技术主要包括以下哪些？（）
A. NTP
B. IEEE 1588
C. SNTP
D. GPS
工业控制网络复习题
《工业控制网络》复习题一、概念题1、现场总线：安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行、多点通信的数据总线称为现场总线。
2、模拟数据编码：分别用模拟信号的不同幅度、不同频率、不同相位来表达数据的0、1状态的，称为模拟数据编码。
3、数字数据编码：用高低电平的矩形脉冲信号来表达数据的0、1状态的，称为数字数据编码。
4、单极性码：信号电平是单极性的数字数据编码。
5、双极性编码：信号电平为正、负两种极性的数字数据编码。
6、归零码（RZ）：在每一位二进制信息传输之后均返回零电平的数字数据编码。
7、非归零码（NRZ）：在整个码元时间内维持有效电平的数字数据编码。
8、差分码：用电平的变化与否来代表逻辑“1”和“0”的数字数据编码。
9、基带传输：就是在数字通信的信道上按数据波的原样进行传输，不包含有任何调制。
10、载波传输：采用数字信号对载波进行调制后实行传输。
11、单工通信：指传送的信息始终是一个方向，而不进行与此相反方向的传送。
12、半双工通信：指信息流可在两个方向上传输，但同一时刻只限于一个方向传输。
13、全双工通信：指能同时作双向通信。
14、广播式网络：仅有一条通信信道，由网络上的所有机器共享。
短的消息，即按某种语法组织的分组或包，可以被任何机器发送并被其它所有的机器接收。
分组的地址字段指明此分组应被哪台机器接收。
一旦收到分组，各机器将检查它的地址字段。
如果是发送给它的，则处理该分组，否则将它丢弃。
15、点到点网络：由一对机器之间的多条连接构成。
为了能从源到达目的地，这种网络上的分组可能必须通过一台或多台中间机器。
16、类：一组表示同种系统组件的对象。
一个类是一个对象的一种概括。
一个类中所有的对象在形式和行为上是相同的，但是它们可以包含不同的属性值。
17、实例：一个对象的一个明确的真实（物理）事件。
18、属性：一个对象的一个外部可视特性或特点的一种描述。
19、广播风暴：当广播数据充斥网络无法处理，并占用大量网络带宽，导致正常业务不能运行，甚至彻底瘫痪，这就发生了“广播风暴”。
2022年秋季学期《工业控制网络》课程综合练习题及答案
《工业控制网络》课程综合练习题及答案一、判断题1.工业控制网络是计算机网络技术、通信技术与控制技术相结合的产物。
（√）2.工业控制网络从上向下依次为现场设备网、过程控制网、管理信息网等几个层次。
（×）3.在整个工业通信网络模型中，现场设备层是整个网络模型的基础和核心。
（√）4.模拟信号传输的优点是精度高，但易受干扰。
（×）5.实时性表现在对外部事件能及时地响应并做出相应的处理，不丢失信息、不延误操作。
（×）6.现场总线是综合运用微处理器技术、网络技术、通信技术和自动控制技术的产物。
（√）7.在涉及系统实际数据传送能力时，使用比特率。
（√）8.曼彻斯特码属于不归零码。
（×）9.基带网的线路工作方式一般只能为双工方式。
（×）10.网络层负责将逻辑地址和名字转化为物理地址，交给数据链路层处理。
（√）11.在异步TDM中，时间片是预先分配好的。
（×）12.共享式局域网是各站点共享传输媒介的带宽。
（√）13.以太网的介质访问控制方式采用CSMA/CD，所以没有冲突。
（×）14.100BASE-T快速以太网的MAC帧结构与10BASE-T的MAC帧结构不同。
（×）15.划分VLAN后，交换机的所有端口一定在一个广播域内。
（×）16.IP协议提供的是可靠、面向连接的IP数据报传送服务。
（×）17.划分子网可以解决IP地址面临枯竭的问题。
（×）18.地址转换协议ARP的作用是将物理地址转换为IP地址。
（×）19.拥塞控制与流量控制不是一回事。
（√）20.安装在制造或过程区域的现场装置与控制室内自动控制装置之间的数字式、串行双向、多点的数据通信总线称为现场总线。
（√）21.现场总线通信的关键特征主要有点对点分布、全数字化、双向传输。
（×）22.现场总线的基本结构有星型、总线型。
（√）23.现场总线的核心与基础是总线协议。
工业控制网络考试试题
工业控制网络考试试题一、填空题（每空 2 分，共 20 分）1、工业控制网络的主要特点包括（）、（）和（）。
2、常见的工业控制网络协议有（）、（）等。
3、在工业控制网络中，数据传输的实时性要求通常分为（）、（）和（）三个级别。
4、工业以太网的拓扑结构主要有（）、（）等。
二、选择题（每题 3 分，共 30 分）1、以下哪种工业控制网络拓扑结构具有较高的可靠性？（）A 星型B 总线型C 环型D 树型2、工业控制网络中，用于保证数据传输准确性的机制是（）A 流量控制B 差错控制C 拥塞控制D 路由选择3、下列哪个不是工业控制网络的性能指标？（）A 带宽B 延迟C 成本D 吞吐量4、工业以太网中，MAC 地址的长度是（）位。
A 16B 32C 48D 645、以下哪种协议适用于工业现场的设备级通信？（）A ProfibusB ModbusC CAND Ethernet/IP6、在工业控制网络中，用于实现网络互联的设备是（）A 交换机B 路由器C 网关D 防火墙7、工业控制网络中的实时操作系统通常具有（）特点。
A 高可靠性B 高通用性C 高复杂性D 高开发成本8、以下哪种工业控制网络技术具有较强的抗干扰能力？（）A 无线通信B 光纤通信C 蓝牙通信D 电力线通信9、工业控制网络的安全防护措施不包括（）A 访问控制B 数据加密C 病毒查杀D 系统升级10、以下哪个是工业控制网络中的现场总线？（）A TCP/IPB WiFiC DeviceNetD 蓝牙三、简答题（每题 10 分，共 30 分）1、简述工业控制网络与传统办公网络的区别。
2、说明工业控制网络中冗余技术的作用和实现方式。
3、解释工业控制网络中“一网到底”的概念及其优势。
四、综合应用题（20 分）某工厂有一个自动化生产线，包括多个传感器、执行器和控制器。
请设计一个基于工业以太网的网络架构，包括网络拓扑结构、设备选型和通信协议的选择，并说明设计的理由。

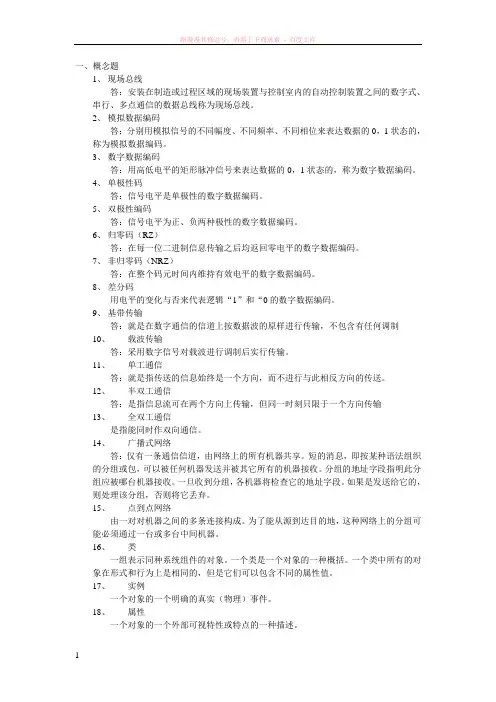

工业控制网络题库(有答案)
一、概念题1、现场总线答：安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行、多点通信的数据总线称为现场总线。
2、模拟数据编码答：分别用模拟信号的不同幅度、不同频率、不同相位来表达数据的0，1状态的，称为模拟数据编码。
3、数字数据编码答：用高低电平的矩形脉冲信号来表达数据的0，1状态的，称为数字数据编码。
4、单极性码答：信号电平是单极性的数字数据编码。
5、双极性编码答：信号电平为正、负两种极性的数字数据编码。
6、归零码（RZ）答：在每一位二进制信息传输之后均返回零电平的数字数据编码。
7、非归零码（NRZ）答：在整个码元时间内维持有效电平的数字数据编码。
8、差分码用电平的变化与否来代表逻辑“1”和“0的数字数据编码。
9、基带传输答：就是在数字通信的信道上按数据波的原样进行传输，不包含有任何调制10、载波传输答：采用数字信号对载波进行调制后实行传输。
11、单工通信答：就是指传送的信息始终是一个方向，而不进行与此相反方向的传送。
12、半双工通信答：是指信息流可在两个方向上传输，但同一时刻只限于一个方向传输13、全双工通信是指能同时作双向通信。
14、广播式网络答：仅有一条通信信道，由网络上的所有机器共享。
短的消息，即按某种语法组织的分组或包，可以被任何机器发送并被其它所有的机器接收。
分组的地址字段指明此分组应被哪台机器接收。
一旦收到分组，各机器将检查它的地址字段。
如果是发送给它的，则处理该分组，否则将它丢弃。
15、点到点网络由一对对机器之间的多条连接构成。
为了能从源到达目的地，这种网络上的分组可能必须通过一台或多台中间机器。
16、类一组表示同种系统组件的对象。
一个类是一个对象的一种概括。
一个类中所有的对象在形式和行为上是相同的，但是它们可以包含不同的属性值。
17、实例一个对象的一个明确的真实（物理）事件。
18、属性一个对象的一个外部可视特性或特点的一种描述。
19、仅限组2服务器一个UCMM非能力的和必须使用预定义主/从连接组来建立通信的从站。

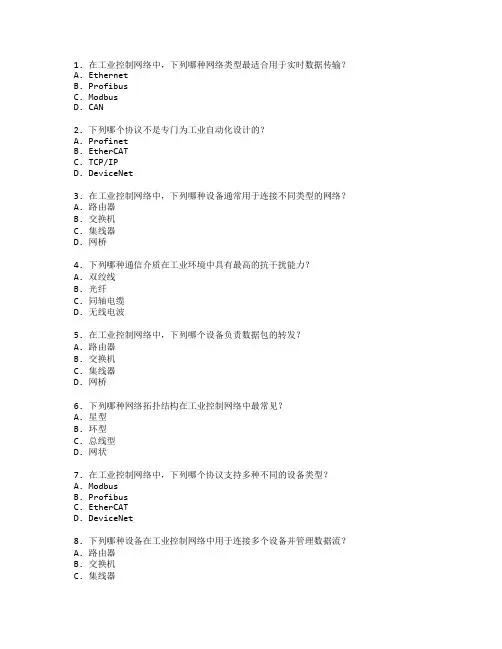

电气自动化证书工业控制网络考试 选择题 47题
1. 在工业控制网络中，下列哪种网络类型最适合用于实时数据传输？A. EthernetB. ProfibusC. ModbusD. CAN2. 下列哪个协议不是专门为工业自动化设计的？A. ProfinetB. EtherCATC. TCP/IPD. DeviceNet3. 在工业控制网络中，下列哪种设备通常用于连接不同类型的网络？A. 路由器B. 交换机C. 集线器D. 网桥4. 下列哪种通信介质在工业环境中具有最高的抗干扰能力？A. 双绞线B. 光纤C. 同轴电缆D. 无线电波5. 在工业控制网络中，下列哪个设备负责数据包的转发？A. 路由器B. 交换机C. 集线器D. 网桥6. 下列哪种网络拓扑结构在工业控制网络中最常见？A. 星型B. 环型C. 总线型D. 网状7. 在工业控制网络中，下列哪个协议支持多种不同的设备类型？A. ModbusB. ProfibusC. EtherCATD. DeviceNet8. 下列哪种设备在工业控制网络中用于连接多个设备并管理数据流？A. 路由器B. 交换机C. 集线器9. 在工业控制网络中，下列哪个协议支持实时数据传输？A. ModbusB. ProfibusC. TCP/IPD. HTTP10. 下列哪种通信介质在工业环境中具有最低的延迟？A. 双绞线B. 光纤C. 同轴电缆D. 无线电波11. 在工业控制网络中，下列哪个设备负责数据包的路由？A. 路由器B. 交换机C. 集线器D. 网桥12. 下列哪种网络拓扑结构在工业控制网络中最适合用于高可靠性要求？A. 星型B. 环型C. 总线型D. 网状13. 在工业控制网络中，下列哪个协议支持多种不同的通信速率？A. ModbusB. ProfibusC. EtherCATD. DeviceNet14. 下列哪种设备在工业控制网络中用于连接多个网络并管理数据流？A. 路由器B. 交换机C. 集线器D. 网桥15. 在工业控制网络中，下列哪个协议支持多种不同的设备类型？A. ModbusB. ProfibusC. EtherCATD. DeviceNet16. 下列哪种通信介质在工业环境中具有最高的传输速率？A. 双绞线C. 同轴电缆D. 无线电波17. 在工业控制网络中，下列哪个设备负责数据包的转发？A. 路由器B. 交换机C. 集线器D. 网桥18. 下列哪种网络拓扑结构在工业控制网络中最适合用于高数据传输速率？A. 星型B. 环型C. 总线型D. 网状19. 在工业控制网络中，下列哪个协议支持多种不同的通信速率？A. ModbusB. ProfibusC. EtherCATD. DeviceNet20. 下列哪种设备在工业控制网络中用于连接多个网络并管理数据流？A. 路由器B. 交换机C. 集线器D. 网桥21. 在工业控制网络中，下列哪个协议支持多种不同的设备类型？A. ModbusB. ProfibusC. EtherCATD. DeviceNet22. 下列哪种通信介质在工业环境中具有最高的抗干扰能力？A. 双绞线B. 光纤C. 同轴电缆D. 无线电波23. 在工业控制网络中，下列哪个设备负责数据包的转发？A. 路由器B. 交换机C. 集线器D. 网桥24. 下列哪种网络拓扑结构在工业控制网络中最常见？A. 星型B. 环型C. 总线型D. 网状25. 在工业控制网络中，下列哪个协议支持多种不同的通信速率？A. ModbusB. ProfibusC. EtherCATD. DeviceNet26. 下列哪种设备在工业控制网络中用于连接多个网络并管理数据流？A. 路由器B. 交换机C. 集线器D. 网桥27. 在工业控制网络中，下列哪个协议支持多种不同的设备类型？A. ModbusB. ProfibusC. EtherCATD. DeviceNet28. 下列哪种通信介质在工业环境中具有最高的传输速率？A. 双绞线B. 光纤C. 同轴电缆D. 无线电波29. 在工业控制网络中，下列哪个设备负责数据包的转发？A. 路由器B. 交换机C. 集线器D. 网桥30. 下列哪种网络拓扑结构在工业控制网络中最适合用于高可靠性要求？A. 星型B. 环型C. 总线型D. 网状31. 在工业控制网络中，下列哪个协议支持多种不同的通信速率？A. ModbusB. ProfibusC. EtherCATD. DeviceNet32. 下列哪种设备在工业控制网络中用于连接多个网络并管理数据流？A. 路由器B. 交换机C. 集线器D. 网桥33. 在工业控制网络中，下列哪个协议支持多种不同的设备类型？A. ModbusB. ProfibusC. EtherCATD. DeviceNet34. 下列哪种通信介质在工业环境中具有最高的抗干扰能力？A. 双绞线B. 光纤C. 同轴电缆D. 无线电波35. 在工业控制网络中，下列哪个设备负责数据包的转发？A. 路由器B. 交换机C. 集线器D. 网桥36. 下列哪种网络拓扑结构在工业控制网络中最常见？A. 星型B. 环型C. 总线型D. 网状37. 在工业控制网络中，下列哪个协议支持多种不同的通信速率？A. ModbusB. ProfibusC. EtherCATD. DeviceNet38. 下列哪种设备在工业控制网络中用于连接多个网络并管理数据流？A. 路由器B. 交换机C. 集线器D. 网桥39. 在工业控制网络中，下列哪个协议支持多种不同的设备类型？A. ModbusB. ProfibusC. EtherCATD. DeviceNet40. 下列哪种通信介质在工业环境中具有最高的传输速率？A. 双绞线B. 光纤C. 同轴电缆D. 无线电波41. 在工业控制网络中，下列哪个设备负责数据包的转发？A. 路由器B. 交换机C. 集线器D. 网桥42. 下列哪种网络拓扑结构在工业控制网络中最适合用于高可靠性要求？A. 星型B. 环型C. 总线型D. 网状43. 在工业控制网络中，下列哪个协议支持多种不同的通信速率？A. ModbusB. ProfibusC. EtherCATD. DeviceNet44. 下列哪种设备在工业控制网络中用于连接多个网络并管理数据流？A. 路由器B. 交换机C. 集线器D. 网桥45. 在工业控制网络中，下列哪个协议支持多种不同的设备类型？A. ModbusB. ProfibusC. EtherCATD. DeviceNet46. 下列哪种通信介质在工业环境中具有最高的抗干扰能力？A. 双绞线B. 光纤C. 同轴电缆D. 无线电波47. 在工业控制网络中，下列哪个设备负责数据包的转发？A. 路由器B. 交换机C. 集线器D. 网桥答案：1. B2. C3. A4. B5. B6. C7. B8. B9. B10. B11. A12. D13. B14. A15. B16. B17. B18. D19. B20. A21. B22. B23. B24. C25. B26. A27. B28. B29. B30. D31. B32. A33. B34. B35. B36. C37. B38. A39. B40. B41. B42. D43. B44. A45. B46. B47. B。
安全工控网络设计与实施考核试卷
标准答案
一、单项选择题
1. B
2. D
3. C
4. D
5. C
6. C
7. A
8. C
9. C
10. D
11. C
12. D
13. C
14. D
15. A
16. D
17. A
18. A
19. C
20. D
二、多选题
1. ABCD
2. ABCD
C.网络规划
D.系统实施
2.以下哪种设备不属于工控网络硬件设备？（）
A.工控机
B.交换机
C.路由器
D.显示器
3.工控网络中，用于实现数据采集的设备是（）
A. PLC
B. DCS
C. RTU
D. SCADA
4.在工控网络中，以下哪个协议主要用于解决设备之间的通信问题？（）
A. TCP/IP
B. Modbus
2.常见通信协议如Modbus、Profinet、EtherCAT等，适用于不同的工业场景，如Modbus用于简单设备通信，Profinet适用于复杂的自动化系统。
3.确保可靠性和安全性可通过冗余设计、防火墙、访问控制、数据加密等方法。
4.工控网络在智能制造中的应用如生产线监控、远பைடு நூலகம்故障诊断等，提高了生产效率和安全性，对于智能制造至关重要。
D. HTTP
19.在工控网络中，以下哪个设备主要用于实现远程监控？（）
A.交换机
B.路由器
C. VPN设备
D.防火墙
20.以下哪个因素不会影响工控网络的性能？（）
A.网络带宽
B.传输距离
哈工大工业控制网络试题B
哈⼯⼤⼯业控制⽹络试题B⼀、名词解释（共3分）1、FCS （本题0.5分）答：现场总线控制系统。
2、SAP （本题0.5分）答：服务访问点。
3、CSMA/CD （本题0.5分）答：载波监听多路（点）访问/冲突检测。
4、SDU （本题0.5分）答：服务数据单元。
5、全双⼯通信（本题0.5分）答：能同时进⾏双向通信。
6、点对点⽹络（本题0.5分）答：由⼀对对机器之间的多条连接构成的⽹络。
第 1 页（共 9 页）试题：⼯业控制⽹络班号：姓名：⼆、填空题（共24分，每空0.5分）1、安装在制造或过程区域的现场装置与控制室内的⾃动控制装置之间的数字式、串⾏、多点通信的数据总线称为现场总线。
2、ISO OSI 开放系统互联参考模型分为7层，即物理层、数据链路层、⽹络层、传输层、会话层、表⽰层、应⽤层。
3、进⼊“⼯业控制系统⽤现场总线”国际标准IEC61158（ED2.0）中的现场总线类型有FF H1、ControlNet、Profibus、P-Net、FF HSE、SwiftNet、WorldFIP、Interbus。
4、CAN总线数据帧由7个不同的位场组成：帧起始、仲裁场、控制场、数据场、CRC场、应答场、帧结束。
5、CAN总线报⽂传送由4种不同类型的帧表⽰和控制：数据帧、远程帧、错误帧、超载帧，长度可变的位场是数据场。
6、DeviceNet现场总线的优点是开放、低价、可靠、⾼效。
7、在DeviceNet现场总线中，⼀个连接中⼀般包含3种类型的定时器，即发送触发定时器、静⽌/看门狗定时器和⽣产停⽌定时器。
8、CAN总线中，就错误界定⽽⾔，⼀个单元可能处于下列3种状态之⼀：错误激活、错误认可和总线脱离；为了界定故障，在每个单元中都设有两种计数：发送错误计数和接收错误计数。
第2 页（共9 页）试题：⼯业控制⽹络班号：姓名：三、单选题（共8分，每题1分）1、ControlNet现场总线是由下⾯哪个公司推出的：A. SiemensB. BoeingC. RockwellD. Fisher-Rosemount 答：（C ）2、SJA1000是：A. CAN控制器接⼝芯⽚B. CAN控制器驱动芯⽚C. 在⽚CAN控制器芯⽚D. 独⽴CAN控制器芯⽚答：（D ）3、标准格式的CAN数据帧，若计填充位，A. 最短为42位，最长为125位B. 最短为42位，最长为129位C. 最短为44位，最长为127位D. 最短为44位，最长为132位答：（D ）4、独⽴CAN控制器SJA1000采⽤BasicCAN模式，关于其接收滤波公式，下列表述正确的是：A. (ID.10-ID.3)先和(AC.7-AC.0)同或，再和(AM.7-AM.0)或，若值为0xFF，则接收B. (ID.10-ID.3)先和(AC.7-AC.0)异或，再和(AM.7-AM.0)或，若值为0xFF，则接收C. (ID.10-ID.3)先和(AC.7-AC.0)按位同或，再和(AM.7-AM.0)按位或，若值为0xFF，则接收D. (ID.10-ID.3)先和(AC.7-AC.0)按位异或，再和(AM.7-AM.0)按位或，若值为0xFF，则接收答：（ C ）第3 页（共9 页）试题：⼯业控制⽹络班号：姓名：5、CAN总线两端应加终端电阻，其标准阻值为：A. 75ΩB. 120ΩC. 200ΩD. 330Ω答：（B ）6、使⽤晶振频率为16MHz的独⽴CAN控制器SJA1000，若BTR0=01Hex，BTR1=1Chex，则由其所决定的位速率是：A. 1MbpsB. 500kbpsC. 250kbpsD. 125kbps 答：（C ）7、在DeviceNet现场总线中，若显式请求报⽂的服务区字节内容为0x05，则在该报⽂的响应报⽂中的服务区字节内容为：A. 0x00B. 0x05C. 0x85D. 0xC5 答：（C ）8、在DeviceNet现场总线I/O连接中，使⽤分段协议取决于下⾯哪种情况？A. 须发送的数据超过7字节B. 须发送的数据超过8字节C. ⽣产_连接_长度属性值超过7D. ⽣产_连接_长度属性值超过8 答：（D ）第4 页（共9 页）试题：⼯业控制⽹络班号：姓名：四、判断题（10分，每⼩题1分）1、CSMA的1-坚持退避算法缺点是介质的利⽤率较低。
《工业控制网络》题库(有答案)
一、概念题1、现场总线答：安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行、多点通信的数据总线称为现场总线。
2、模拟数据编码答：分别用模拟信号的不同幅度、不同频率、不同相位来表达数据的0，1状态的，称为模拟数据编码。
3、数字数据编码答：用高低电平的矩形脉冲信号来表达数据的0，1状态的，称为数字数据编码。
4、单极性码答：信号电平是单极性的数字数据编码。
5、双极性编码答：信号电平为正、负两种极性的数字数据编码。
6、归零码（RZ）答：在每一位二进制信息传输之后均返回零电平的数字数据编码。
7、非归零码（NRZ）答：在整个码元时间内维持有效电平的数字数据编码。
8、差分码用电平的变化与否来代表逻辑“1”和“0的数字数据编码。
9、基带传输答：就是在数字通信的信道上按数据波的原样进行传输，不包含有任何调制10、载波传输答：采用数字信号对载波进行调制后实行传输。
11、单工通信答：就是指传送的信息始终是一个方向，而不进行与此相反方向的传送。
12、半双工通信答：是指信息流可在两个方向上传输，但同一时刻只限于一个方向传输13、全双工通信是指能同时作双向通信。
14、广播式网络答：仅有一条通信信道，由网络上的所有机器共享。
短的消息，即按某种语法组织的分组或包，可以被任何机器发送并被其它所有的机器接收。
分组的地址字段指明此分组应被哪台机器接收。
一旦收到分组，各机器将检查它的地址字段。
如果是发送给它的，则处理该分组，否则将它丢弃。
15、点到点网络由一对对机器之间的多条连接构成。
为了能从源到达目的地，这种网络上的分组可能必须通过一台或多台中间机器。
16、类一组表示同种系统组件的对象。
一个类是一个对象的一种概括。
一个类中所有的对象在形式和行为上是相同的，但是它们可以包含不同的属性值。
17、实例一个对象的一个明确的真实（物理）事件。
18、属性一个对象的一个外部可视特性或特点的一种描述。
19、仅限组2服务器一个UCMM非能力的和必须使用预定义主/从连接组来建立通信的从站。
工业控制网络
哈尔滨工业大学远程教育学院 2011年秋季学期工业控制网络试题纸（开卷，时间：90分钟）（所有答案必须写在答题纸上）一、名词解释（共8分，每题1分）1、DCS 答：集散控制系统/分散控制系统/分布式控制系统2、CAN 答：控制器局域网。
3、CSMA/CD 答：载波监听多路访问/冲突检测。
4、PDU 答：PDU：协议数据单元。
5、半双工通信答：信息流可在两个方向上传输，但同一时刻只限于一个方向传输。
6、ODV A 答：开放式设备网供货商协会；7、UCMM 答：未连接报文管理器；8、MAC 答：介质访问控制二、填空题（共22分，每空0.5分）1、安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行、多点通信通信的数据总线称为现场总线。
2、现场总线控制系统软件包括：组态工具软件、组态通信软件、监控组态软件、设备编程软件、系统用户程序软件、设备接口通信软件和设备功能软件1、现场总线（系统）硬件包括（通信线）和（连接在通信线上的设备），软件包括（组态工具软件）、（组态通信软件）、（监控组态软件）和（设备编程软件）系统用户程序软件、设备接口通信软件和设备功能软件。
等。
3、进入“工业控制系统用现场总线”国际标准IEC61158（第4版）20种现场总线中的4种类型：、、、。
答：IEC/TS61158、CIP、PROFIBUS、P-NET 、FF HSE、SwiftNet、WorldFIP、INTERBUS、FF H1、PROFINET、TCnet、EtherCAT、Ethernet Powerlink、EPA、MODBUS-RTPS、SERCOS-Ⅰ,Ⅱ、VNET/IP 、CC-Link、SERCOS-Ⅲ、HART二十种现场总线中写出5种即可。
给出进入国际标准IEC62026中的2种现场总线类型：（AS-i）、（DeviceNet）。
4、PROFIBUS由PROFIBUS-DP，PROFIBUS-PA，PROFIBUS-FMS三部分组成。
工业控制网络考试题汇总
1，自动控制系统的发展及其体系结构模拟仪表控制系统（分散的）直接数字控制系统（集中的）集散控制系统（分散控制，集中管理）现场总线控制系统2，DCS的结构：分散过程控制装置部分；集中操作和管理系统部分；通信部分特点：分散控制，集中管理3，现场总线的基本概念现场总线定义为应用在生产现场，在微机化测量控制设备之间实现双向、串行、通信系统，也被称为开放式，数字式，多点通信的底层控制网络。
国际ISEC61158对现场总线的定义：安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式，串行，多点通信的数据总线称为现场总线。
4，在现场总线控制系统中，总先设备分为：变送器，传感器，执行器，驱动器，控制器，控制监控器，网络互联设备，其他现场总线设备。
5现场总线控制系统的技术特点：系统的开放性；互可操作性与互用性；现场设备的智能化与功能的自治化；系统结构的高度分散性；对现场环境的适应性。
6·IEC61158第二版现场总线标准类型：IEC61158TS; ControlNet Tm；profibus Tm p-Net；FF HSE ；SwiftNet Tm WorldFIP Interbus7·通信系统的组成：信息源；（发送、接收）设备；信息接受者；传输介质8·数据编码的编码方式：数字编码、模拟编码9·通信网络的拓扑结构机器优缺点：（1）星型结构：缺点:可靠性低（2）环形结构：优点:键路控制简化缺点：节点数量较多时会影响通信速度，另外，环是封闭的不便于扩展。
（3）总线型结构：优点：结构简单，便于扩展缺点：通信距离短。
10·传输介质：双绞线、同轴电缆、光缆11·ISO/OSI模型将各种协议分为七层：物理层、键路层、网络层、传输层、会话层、表示层、应用层。
12·RS-232与RS485的区别：RS-232：她规定数据信号按照负逻辑进行工作，采用全双工工作方式。
工业控制网络习题
一、绪论1. 与普通计算机网络相比，工业控制网络具有哪些特点？实时性、稳定性、安全性2. 现场总线的定义：一种应用于生产现场，在现场设备之间、现场设备与控制装置之间实行双向、串行、多节点数字通信的技术3. 判断题：工业以太网具有更高的传输速率，因此可以完全取代现场总线协议（x ）错误，现场总线主要用于底层现场设备间互联，工业以太网主要用于上层信息系统集成。
4. 网络控制系统具有哪些优点？A、结构简单，安装、维护方便b、信息集成度高c、现场设备测控功能强5. 控制网络和信息网络的集成，有哪几种实现方式？硬件实现、dde实现、统一协议标准实现、数据库访问技术实现、opc技术实现二、CAN总线1.CAN协议可以划分为CAN对象层层、CAN传输层层和物理层；2.CAN的4种帧类型分别为：数据帧，远程帧，错误帧和过载帧3.CAN的数据帧由SOF、仲裁域、控制域、数据域、校验域、应答域和帧尾组成，其中校验域是根据SOF到数据域结束的数据计算得到的15 位的crc 校验码。
4. CAN总线中显性电平表示数字逻辑0 ，隐性电平表示数字逻辑 1 。
5.MCP2515属于（Ｃ）A．CAN控制器接口芯片； B.CAN控制器驱动芯片；C.独立CAN控制器芯片；D. 集成了CAN控制器的单片机6.CAN总线使用的数据编码为（Ｂ）A．归零码（RZ）；B. 不归零码（NRZ）；C. 曼彻斯特编码；D. 差分曼彻斯特编码7.CAN总线的终端匹配电阻值为（Ｄ）A．50Ω； B. 60Ω；C. 100Ω；D. 120Ω8.CAN 总线协议2.0B规定扩展帧的标志位有（Ｄ）A．8位； B.11位；C.18位；D.29位9.下面关于TJA1050的特征描述不正确的一项是（Ｃ）A．最高传输速度可达1Mbps； B. 输入级兼容3.3V和5V电平；C.最多可以连接110个节点；D. TXD有防止钳位在显性电平的超时功能。
10.在CAN总线中，当错误计数值大于（Ａ）时，说明总线被严重干扰。
《工业控制网络》题库(有答案)
页眉内容一、概念题1、现场总线答：安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行、多点通信的数据总线称为现场总线。
2、模拟数据编码答：分别用模拟信号的不同幅度、不同频率、不同相位来表达数据的0，1状态的，称为模拟数据编码。
3、数字数据编码答：用高低电平的矩形脉冲信号来表达数据的0，1状态的，称为数字数据编码。
4、单极性码答：信号电平是单极性的数字数据编码。
5、双极性编码答：信号电平为正、负两种极性的数字数据编码。
6、归零码（RZ）答：在每一位二进制信息传输之后均返回零电平的数字数据编码。
7、非归零码（NRZ）答：在整个码元时间内维持有效电平的数字数据编码。
8、差分码用电平的变化与否来代表逻辑“1”和“0的数字数据编码。
9、基带传输答：就是在数字通信的信道上按数据波的原样进行传输，不包含有任何调制10、载波传输答：采用数字信号对载波进行调制后实行传输。
11、单工通信答：就是指传送的信息始终是一个方向，而不进行与此相反方向的传送。
12、半双工通信答：是指信息流可在两个方向上传输，但同一时刻只限于一个方向传输13、全双工通信是指能同时作双向通信。
14、广播式网络答：仅有一条通信信道，由网络上的所有机器共享。
短的消息，即按某种语法组织的分组或包，可以被任何机器发送并被其它所有的机器接收。
分组的地址字段指明此分组应被哪台机器接收。
一旦收到分组，各机器将检查它的地址字段。
如果是发送给它的，则处理该分组，否则将它丢弃。
15、点到点网络由一对对机器之间的多条连接构成。
为了能从源到达目的地，这种网络上的分组可能必须通过一台或多台中间机器。
16、类一组表示同种系统组件的对象。
一个类是一个对象的一种概括。
一个类中所有的对象在形式和行为上是相同的，但是它们可以包含不同的属性值。
17、实例一个对象的一个明确的真实（物理）事件。
18、属性一个对象的一个外部可视特性或特点的一种描述。
19、仅限组2服务器一个UCMM非能力的和必须使用预定义主/从连接组来建立通信的从站。
工业控制网络试题
一、解释以下名词：
1、工业控制网络
2、基带传输
3、调频、调幅、调相
4、现场总线
5、计算机网络的拓扑结构
二、简答题：
1、现场总线技术的特点，典型的现场总线有那些类型。
2、工业控制网络相对信息网络的特点。
3、与常规仪表相比，基金会现场总线仪表的主要特点。
4、描述CAN总线的报文结构。
5、工业以太网的主要技术及典型结构有那些
三、举例说明CAN总线位仲裁的实现方式。
四、画出01001100的NRZ编码、曼码、和差分曼码的编码波形。
五、画出OSI参考模型图。
一、解释以下名词：
1、工业控制网络
2、基带传输
3、调频、调幅、调相
4、现场总线
5、计算机网络的拓扑结构
二、简答题：
1、现场总线技术的特点，典型的现场总线有那些类型。
2、工业控制网络相对信息网络的特点。
3、与常规仪表相比，基金会现场总线仪表的主要特点。
4、描述CAN总线的报文结构。
5、工业以太网的主要技术及典型结构有那些
三、举例说明CAN总线位仲裁的实现方式。
四、画出01001100的NRZ编码、曼码、和差分曼码的编码波形。
五、画出OSI参考模型图。
工业控制网络
哈尔滨工业大学远程教育学院 2011年秋季学期工业控制网络试题纸（开卷，时间：90分钟）（所有答案必须写在答题纸上）一、名词解释（共8分，每题1分）1、DCS 答：集散控制系统/分散控制系统/分布式控制系统2、CAN 答：控制器局域网。
3、CSMA/CD 答：载波监听多路访问/冲突检测。
4、PDU 答：PDU：协议数据单元。
5、半双工通信答：信息流可在两个方向上传输，但同一时刻只限于一个方向传输。
6、ODV A 答：开放式设备网供货商协会；7、UCMM 答：未连接报文管理器；8、MAC 答：介质访问控制二、填空题（共22分，每空0.5分）1、安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行、多点通信通信的数据总线称为现场总线。
2、现场总线控制系统软件包括：组态工具软件、组态通信软件、监控组态软件、设备编程软件、系统用户程序软件、设备接口通信软件和设备功能软件1、现场总线（系统）硬件包括（通信线）和（连接在通信线上的设备），软件包括（组态工具软件）、（组态通信软件）、（监控组态软件）和（设备编程软件）系统用户程序软件、设备接口通信软件和设备功能软件。
等。
3、进入“工业控制系统用现场总线”国际标准IEC61158（第4版）20种现场总线中的4种类型：、、、。
答：IEC/TS61158、CIP、PROFIBUS、P-NET 、FF HSE、SwiftNet、WorldFIP、INTERBUS、FF H1、PROFINET、TCnet、EtherCAT、Ethernet Powerlink、EPA、MODBUS-RTPS、SERCOS-Ⅰ,Ⅱ、VNET/IP 、CC-Link、SERCOS-Ⅲ、HART二十种现场总线中写出5种即可。
给出进入国际标准IEC62026中的2种现场总线类型：（AS-i）、（DeviceNet）。
4、PROFIBUS由PROFIBUS-DP，PROFIBUS-PA，PROFIBUS-FMS三部分组成。
工业控制系统的网络冗余设计考核试卷
5.依据__________标准，工业控制网络的冗余设计可以确保更高的系统可靠性。
6.工业控制网络的冗余设计需要考虑系统的__________、实时性和成本等因素。
7.在冗余设计中，__________冗余主要用于防止设备故障导致网络中断。
1. D
2. C
3. D
4. C
5. A
6. B
7. D
8. A
9. C
10. A
11. D
12. D
13. B
14. A
15. D
16. B
17. C
18. D
19. A
20. D
二、多选题
1. ACD
2. AD
3. ABCD
4. ABCD
5. ABCD
6. ABCD
7. ABC
8. ACD
9. ABC
A.物理层冗余
B.链路层冗余
C.应用层冗余
D.数据层冗余
2.在工业控制系统网络冗余设计中，下列哪项措施不能提高网络的可靠性？（）
A.采用双电源供电
B.使用多个网络接口卡
C.网络设备定期维护
D.采用冗余网络架构
3.以下哪种冗余技术主要用于提高工业控制网络的实时性？（）
A.路由冗余
B.介质冗余
C.设备冗余
6.在工业控制系统中，以下哪种冗余技术主要用于提高网络的容错能力？（）
A.冗余电源
B.冗余链路
C.冗余设备
D.冗余协议
7.以下哪个标准与工业控制网络冗余设计无关？（）
A. IEEE 802.3
B. IEC 62439
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业控制网络PPT思考题
第一章概述
1.什么是工业控制网络？其与计算机网络有何异同？
2.控制网络的节点有哪些特点？
3.简述控制网络可以完成的任务。
4.控制网络的通信传输有何要求？
5.工业控制系统的发展经历了那几个阶段？每个阶段各有何特点？
6.何为现场总线（给出三种针对现场总线概念的解释）？
7.现场总线系统由哪些部分组成？分别简述各部分实现的功能？（画出结构图）
8.现场总线具有哪些特点？
9.现场总线具有哪些优点？哪些缺点？
10.现场总线的国际标准主要有哪些？
第二章数据通信与网络基础
1.概念：总线，总线协议，总线操作，现场设备，总线主设备/从设备，总线仲裁，数据通信系统，发送与接收设备，传输介质，数据报文。
2.数字数据编码有哪几种方法，简述其特点。
3.模拟数据编码有哪几种方法，简述其特点。
4.依据不同的区分方法，数据传输方式有哪几种？
5.何为串行/并行数据传输？各有何特点？
6.何为同步/异步数据传输？各有何特点？
7.什么是数据传输同步？
8.解释数据传输同步中的位同步、字符同步和帧同步。
9.简述通信线路的三种工作方式
10.信号传输方式有哪几种？对各种方式进行简单说明
11.按何种方式区分数据通信中的传输差错类型？传输差错有哪几类？各类传输差错有何特点？
12.何为差错检测？
13.简述差错检测中的冗余校验方法。
14.什么是网络拓扑结构？有哪几种形式？各有何特点？
15.网络传输介质的那些特性对数据通信质量影响较大？
16.常用传输介质包括哪些？简述其特性。
17.简述载波监听多路访问/冲突检测方法。
18.坚持退避算法有哪几种？简述其特点
19.什么是令牌访问控制？什么是令牌环，其有何特点？
20.什么是令牌传递总线，有何特点？
21.令牌传递总线应具备哪些基本功能？
22.解释实令牌与虚令牌
23.什么是中继器？什么是网桥，有何功能，与中继器有何区别？什么是路由器，有何功能，与网桥有何区别？什么是网关，有哪些功能？
24.什么是OSI参考模型？简述其各部分功能。
25.OSI参考模型有哪些特点？
26.通过数据的发送与接收举例说明OSI模型的应用方式。
27.比较OSI参考模型与TCP/IP模型。
28.简述TCP/IP参考模型各层协议。
第三章CAN总线
1.简述CAN总线的技术特点
2.简述CAN总线的通信参考模型，并说明各层功能。
3.简述CAN的报文帧类型？
4.简述CAN报文中数据帧与远程帧的组成。
5.简要说明CAN报文中错误帧的组成部分。
6.CAN报文中超载帧由哪些部分组成？CAN2.0B规范中哪些超载情况会引发超载帧？
7.帧间空间有何作用？由哪些部分组成，其有何特点？
8.举例说明CAN总线上信号的位电平。
9.CAN总线中存在几种错误类型？分别予以解释。
10.CAN总线的通信模型中，LLC子层与MAC子层交换哪些帧类型？MAC子层为LLC子层提供哪些服务？MAC子层与物理层交换哪些帧类型？
11.简述CAN总线的MAC机制
12.简要说明CAN总线的仲裁过程
13.标准格式与扩展格式中的数据帧与远程帧有几种？分别说明其组成。
14.画出一个使用8051CPU、SJA1000以及82C250等器件组成的CAN节点硬件电路结构图。
第四章Profibus总线技术（个人总结）
1.简述Profibus概念及其基本特性。
2.简述典型的工厂自动化系统的网络结构。
3.简述Profibus在工厂自动化中的位置。
4.简述Profibus传输技术及其特点
5.简述Profibus总线存取协议。
6.简述主设备间的逻辑令牌环的工作过程。
7.简述Profibus-FMS设计的目的。
8.简述Profibus-DP。
9.简述Profibus-PA。
10.以OSI参考摸型为参照，简述Profibus模型。
11.简述两个站之间面向连接的通信的步骤。
12.名词解释：一类主站、二类主站、从站。
13.简述Profibus控制系统的配置。
第五章工业以太网
1.简单对比以太网与OSI参考模型
2.工业以太网与以太网的异同及自身特点有哪些？
3.简述工业以太网的特色技术有哪些？
4.工业以太网中，如何缓解通信非确定性？
5.以太网帧由几部分组成？简要叙述各部分功能。
6.举例说明以太网帧结构与数据封装过程
7.以OSI以及以太网通信参考模型为参照，简要说明实时以太网中EtherNet/IP与
Profinet的通信参考模型
8.简述实时以太网中的RT-CSMA/CD与确定性分时调度两种媒体访问控制方式。
9.EtherNet/IP中有哪几种报文类型？各有何特点？
10.简述ProfiNet的数据交换方式
11.ProfiNet有哪几种性能等级的通信方式？并做简要说明。
12.ProfiNet中有几种通信信道？并做简要说明。
第六章基于UART的简单串行通信
1.异步串行通信的基本特征有哪些？
2.简述RS-232的DB9接口中各个信号的功能含义。
3.举例说明RS-232中DTE数据发送过程。
4.EIA-232接口标准有哪些缺点？
5.EIA-485端口连接有哪些特点？
6.以OSI参考模型为参考，简单说明ModBus的通信参考模型
7.通用Modbus帧由哪几部分组成？并做简要说明。
8.Modbus中，客户机的询问可能导致哪些事件？
9.Modbus中，正常响应与异常响应有何异同？
10.简述Modbus的RTU传输模式及报文帧格式。
11.简述Modbus的ASCII传输模式及报文帧格式。
12.举例说明Modbus的CRC校验码生成过程。
第七章短程无线数据通信
1.概念：ISM，调制/解调，无线频率分割，扩频与解扩，跳频，直接序列扩频DSSS
2.什么是蓝牙的微网结构，有何特点？
3.以OSI参考模型为参照，简单说明蓝牙协议的通信参考模型
4.简要叙述蓝牙设备的状态与状态转移过程。
5.蓝牙设备有哪几种基带连接方式，有何异同点？
6.以OSI参考模型为参照，简单说明ZigBee的通信参考模型。
7.简要说明IEEE802.15.4中定义的设备类型。
8.简要说明ZigBee中规定的设备类型。
9.ZigBee有几种网络拓扑形式？各有何特点？
10.简要说明ZigBee中的设备地址。
11.简要说明ZigBee的寻址方式。
12.简要解释ZigBee的路由发现过程与机制。
