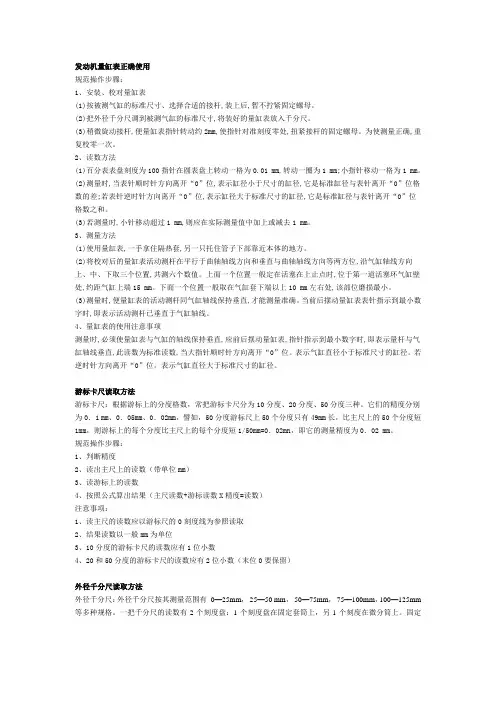

量缸表的选用及使用

查找资料，了解气缸的维修级别的划分 方法，以及常用发动机气缸的相关参数。
（1）曲轴圆跳动量测定： 先将曲轴的两端支撑V形槽
中，然后将百分表固定在磁性支 架上，调整百分表测量头使其顶 住中央的轴颈部，接着慢慢地转 动曲轴，如果曲轴有微小的弯曲 ，即可看见指针转动。
百分表的测量头顶住测定物时要保持垂直，并有 一定的预压力。
（2）平面与平行度的检测： 右图所示为制动后挡板在检测平板上进行变形检查的情形。 测定时以装置面为基准面，由检测平板上各观测点所观测的 数值即能发现各部位高低差，当然亦可了解变形的情形。
汽车维修常用工量具的使用
项目一：游标卡尺的选用及使 用
项目二：千分尺的选用及使用 项目三：百分表及量缸表的选
用及使用 项目四：万用表的选用及使用
项目三：百分表及量缸表的选用及使用
任务导入
• 什么是活塞运动？ • 长时间的活塞运动会对气缸 产生什么影响？
任务研究
气缸磨损后会产生什么影响？
8.填写作业表
①将测量数据按表格位置填写 ②计算气缸的圆度和圆柱度；公式如下：
圆度＝测量最大值－测量值最（小同一截面） 2
圆柱度＝ 测量最大值－测量值最小 2
9.整理并清洁工量具
任务评价： 1、量缸表的使用方法 2、气缸直径的测量步骤
全班同学分6-8组进行实训练习，所得数据填写 下表：
课后作业：
➢百分表：利用指针和刻度将心轴 移动量放大来表示测量尺寸，主要 用于测量工件的尺寸误差以及配合 间隙。
一般汽车修理厂是采用最小 刻度为1/100mm的百分表的居多 。同时百分表可以和夹具配合使 用。
2）百分表的读数
百分表表盘刻度分为100格 ，当量头每移动0.01mm时，大 指针偏转1格；当量头每移动 1.0mm时，大指针偏转1周。小 指针偏转1格相当于1mm。
5）百分表的使用维护注意事项
（1）百分表内部构造和钟表相类似 ，应避免摔落或遭受强烈撞击。 （2）心轴上不可涂抹机油或油脂。
6）百分表的保存
（1）为防止生锈，使用后立即擦拭 并涂上一层防锈油。 （2）定期检查百分表的精密度。 （3）收藏时先将百分表放在工具盒 内，再放置在湿度低、无振动的库 房内。
任务实施
二、测量步骤
1、清洁气缸筒内部，并检查是否有明 显的划痕 ；清洁工作台检查工量具。
(2)量缸表的设定
③当百分表安装到量缸表的规体上时，百分 表的测量杆有0．5～1．0 mm的移动量(指针 向右旋转0．5～1圈)。锁紧百分表并将指针 调回到“0”位。
(3)气缸内径量缸表的零校准
①将千分尺设置到由游标卡尺取得的标 准尺寸，锁紧测微螺杆；用夹具固定住 千分尺尺身。 ②将测量杆放入千分尺的两个测砧之间 调整固定测量杆，使小指针指向“2”； 锁紧固定螺母。
视频
一、测量前准备
1.气缸体 2.游标卡尺 3.外径千分尺 4.台虎钳 5.内径百分表(量缸表)
测量前要 准备什么 工具？
一、量缸表
➢量缸表也叫内径百分表，是利用百分表制成的测量仪 器，也是用于测量孔径的比较性测量工具。在汽车维修 中，量缸表通常用于测量汽缸的磨耗量及内径。
1）量缸表的结构
量缸表主要包括百分表 、表杆、替换杆件和替换 杆件紧固螺钉等。
长针每一个回转相当于 1mm的移动量，将刻度盘分刻 100等份，所以测定的移动量可 精确到1/100mm。
百分表的表盘是可以转动的。
3）百分表的使用
百分表要装设在支座上 才能使用，在支座内部设有 磁铁，旋转支座上的旋钮使 表座吸附在工具台上，因而 又称磁性表座。
百分表还可以和夹具、V 形槽、检测平板和顶心台合 并使用，从事弯曲、振动及 平面状态的测定或检查。
③将wk.baidu.com缸表的指针设定到“0”位。
5．确定测量位置：
在量缸表上画出气缸上、 中、下三个测量点的位置， 测量位置在距气缸套上平面 l0mm处、气缸套中间位置、 和距气缸套下端面10mm处 三个位置。每处测量位置都 要测量其横向和纵向两个方 向。
①先将量缸表的活动测头以一定的角度 放进气缸中，然后用手压住量缸表的杆 身，慢慢地移动杆身使其与气缸的轴线 平行。 ②左右(或者上下)移动量缸 表寻找最短距离的位置，即 气缸内径的最小值。 ③读出指针所指示的最小值。
发动机气缸套和活 塞是在高温、高压、交 变载荷和腐蚀的情况下 工作的一对摩擦副。长 期工作，造成气缸套磨 损变形，产生漏气漏油 等现象，影响了发动机 的动力性、经济性和使 用寿命。
为保证发动机性能，需定期对气缸磨损量进行检测。
观看气缸测量的视频，思考以下 问题：
1.测量前要准备什么工具呢？ 2.测量的步骤是怎样的？
