电气二次考试试题

电气二次考试试题

电气二次班培训考试题及答案姓名XX 分数100一、简答题1. 发电机的保护有哪些?答:1)纵差保护2)横差保护3)单相接地保护4)励磁保护5)过负荷保护6)定子绕组过电流保护7)定子绕组过电压保护8)负序电流保护2.高压电动机的保护有哪些?答:1)速断保护2)负序保护3)接地保护4)过热保护5)过热禁止再启动保护6)堵转保护7)长启动保护8)过负荷保护3.简述差动保护的原理?答:差动保护是当变压器正常工作或区外故障时,流入变压器的电流和流出电流相等,差动继电器不动作。

故障时,两侧(或三侧)向故障点提供短路电流,差动保护感受到的二次电流的和正比于故障点电流,差动继电器动作。

4.简述输煤系统联锁?答:输煤系统皮带联锁为:6号带因故障跳闸则所有皮带连跳,3号带和斗轮机联锁跳闸。

用叶轮给煤机上煤及堆煤分别为:6号带跳闸----5号带跳闸----4号带跳闸----2号带跳闸----1号带跳闸----叶轮停运;如4号皮带跳闸则,前端皮带连跳,5、6号皮带不跳。

堆煤同上。

二、识图题断路器隔离开关接地隔离开阻波器电容式单相电压互感器电流互感器电气连接点母线及电气连接点三相电压互感器避雷器放电间隙变压器分裂变压器发电机发电机中性点变框架式空气断路器静态开关二极空气开关电缆头指示灯熔断器整流器蓄电池电动机自动切换开关柴油发电机组限流熔断器与接触器组合有载调压变压器接地电阻。

电气二次回路试题库

电气二次回路试题库

一、单项选择题1.下列不属于二次回路图的是 C 。

A.展开图 B.原理图 C.端子排图 D.安装接线图2.采用灯光监视的控制回路接线,红绿灯正确的布置位置,从屏面看是: A 。

A.红灯在右,绿灯在左;B.红灯在左,绿灯在右;C.红灯、绿灯位置无具体规定。

3.对于编号为3、7、33、37的二次回路正确的是: A 。

A.3、7系合闸回路编号;B.3、33系合闸回路编号;C.7、37系合闸回路编号。

4.如下图所示中,①、②、③、④各点的回路编号正确的标法是:___ _ B __。

A. ①101、②103、③105、④102;B.①1、②03、③05、④2;C.①1、②3、③5、④2。

5.二次回路展开图中各连线进行编号的原则是___ D _____。

A.区别不同回路;B.安装方便的原则;C.相对编号的原则;D.等电位原则。

6、某发电机出口发生短路,发电机出口断路器在保护动作下跳闸,跳闸后断路器指示灯显示正确的是:(D )A、红灯亮发平光B、红灯亮发闪光C、绿灯亮发平光D、绿灯亮发闪光7、断路器手动跳闸,跳闸后断路器指示灯显示正确的是:(C )A、红灯亮发平光B、红灯亮发闪光C、绿灯亮发平光D、绿灯亮发闪光8、具有电气-机械防跳的断路器控制、信号回路,红灯闪光表示(C )。

A.手动准备跳闸或自动跳闸 B.手动准备合闸或自动跳闸C.手动准备跳闸或自动合闸 D.手动准备合闸或自动合闸9、当断路器处在分闸位置时,断路器的位置指示信号为 (C )A.红灯平光B.红灯闪光C.绿灯平光D.绿灯闪光10、预告信号动作结果是:( D)A、断路器跳闸,电笛响,对应光字牌亮B、断路器跳闸,电铃响,对应光字牌亮C、电笛响,对应光字牌亮D、电铃响,对应光字牌亮11、事故信号动作结果是:(A )A、断路器跳闸,电笛响,对应光字牌亮B、断路器跳闸,电铃响,对应光字牌亮C、电笛响,对应光字牌亮D、电铃响,对应光字牌亮12、中央信号装置由 ( D )A.事故信号装置和指示灯组成B.事故信号装置和位置信号组成C.位置信号和指示灯组成D.事故信号装置和预告信号装置组成13、在下列哪种场合,AAT装置才会动作?( C )A.工作电源和备用电源均消失B.工作电源和备用电源均正常C.工作电源消失,备用电源正常D.工作电源正常,备用电源消失14、当手动合闸于故障线路上,随即继电保护将其跳开时,则重合闸装置(D )。

电气二次专业培训试题

电气二次专业培训试题

电气二次专业培训试题一、填空题:1、电力系统发生振荡时,各点电压和电流(均往复性摆动_)2、两相短路电流IK(2)与三相短路电流IK(3)之间的比值是(IK(2)=√3/2 IK(3)3、高压输电线路的故障,绝大部分是(单向接地短路)4、当电流超过某一预定数值时,反应电流升高而动作的保护装置叫做(过电流保护)5、直流母线电压不能过高或过低,允许范围一般是(±10%)6、两台变压器并列运行的条件是(变比相等,组别相同,短路阻抗相同)7、在保护和测量仪表中,电流回路的导线截面不应小于(2.5mm2)8、相当于负序分量的高次谐波是(3n-1次(n为整数))谐波。

9、从继电保护原理上讲,受系统振荡影响的有(相间距离保护)10、一般设备铭牌上标的电压和电流值,或电气仪表所测出来的数值是(有效值)11、220KV设备不停电的安全距离(3米),500KV设备不停电的安全距离(5米),10KV级以下设备不停电的安全距离(0.7 米)。

12、所谓运行中的电气设备,是指(全部)带有电压,(部分)带有电压或(一经操作)即带有电压的电气设备。

13、电气设备停电后(包括事故停电),在未拉开有关( 隔离开关) 和做好安全措施前,不得触及设备或进入遮拦,以防( 突然来电) 。

14、在发生人身触电事故时,为了抢救触电人,可以不经( 许可) ,即行断开有关设备的( 电源) 。

15、厂用快切装置的切换条件都有:( 快速、同期捕捉、残压切换)16、励磁调节器的灭磁方式有两种,即(逆变灭磁、灭磁电阻灭磁) 。

17、自动准同期装置的并列条件有:(待并发电机电压与系统电压大小相等、相位相同、频率相等) 。

18、继电保护的“三误”是指:(误碰、误整定、误接线) 。

19、大电流接地系统,变压器中性点接地的方式有:(中性点直接接地、经消弧线圈接地、中性点不接地)。

20、失磁保护判据的特征有:(无功功率方向改变、超越静稳边界、进入异步边界) 。

电气二次试题

电气二次试题

电气二次试题电气二次试题一、单项选择题1.电流保护I段的灵敏系数通常用保护范围来衡量,其保护范围越长表明保护越(C )A可靠 B 不可靠C 灵敏D 不灵敏2•限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合,若(C )不满足要求,则要与相邻线路限时电流速断保护配合。

A选择性B 速动性C 灵敏性D 可靠性3 •使电流速断保护有最小保护范围的运行方式为系统(B )A最大运行方式 B 最小运行方式C正常运行方式 D 事故运行方式4•发电机定子装有纵差动和横差动保护时,发生(C )时两种保护会同时动作。

A单相故障 B 接地故障C相间故障D所有故障5、在大接地电流系统中,不论正向发生单相接地,还是发生两相接地短路时,都是3I0超前3U0约___D ________ ° 。

(A) 30 (B) 45 (C) 70 ( D) 1106当小接地系统中发生单相金属性接地时,中性点对地电压为_B ________ 。

(A) UX (B) -UX (C) 0 (D) V3 UX7、在保护检验工作完毕后、投入出口压板之前,通常用万用表测量跳闸压板电位,当开关在合闸位置时,正确的状态应该是_____ C _____ 。

(直流系统为220V) (A)压板下口对地为+110V左右,上口对地为-110V左右(B)压板下口对地为+110V左右,上口对地为0V左右(C)压板下口对地为0V,上口对地为-110V左右(D)压板下口对地为+220V左右,上口对地为0V8、线路发生两相短路时,短路点处正序电压与负序电压的关系为__B ______ 。

a)Uk1 > Uk2 (B) Uk1= Uk2 (C) Uk1v Uk29、如果线路送出有功与受进无功相等,则线路电流、电压相位关系为_B _______ 。

a)电压超前电流45°(B)电流超前电压45°(C)电流超前电压135°10、为防止变压器后备阻抗保护在电压断线时误动作,必须______ C___a)装设电压断线闭锁装置;b)装设电流增量启动元件;c)同时装设电压断线闭锁装置和电流增量启动元件。

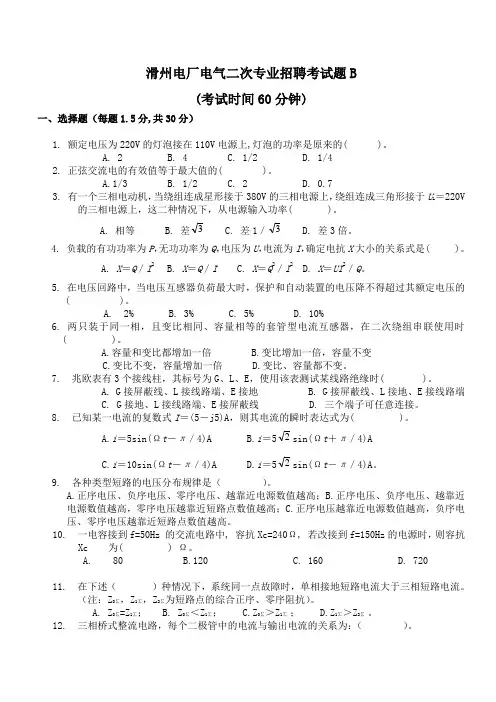

电气二次专业招聘考试题B卷

电气二次专业招聘考试题B卷

滑州电厂电气二次专业招聘考试题B(考试时间60分钟)一、选择题(每题1.5分,共30分)1. 额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的( )。

A. 2B. 4C. 1/2D. 1/42. 正弦交流电的有效值等于最大值的( )。

A.1/3B. 1/2C. 2D. 0.73. 有一个三相电动机,当绕组连成星形接于380V的三相电源上,绕组连成三角形接于U L=220V的三相电源上,这二种情况下,从电源输入功率( )。

A. 相等B. 差3C. 差1/3D. 差3倍。

4. 负载的有功功率为P,无功功率为Q,电压为U,电流为I,确定电抗X大小的关系式是( )。

A. X=Q/I2B. X=Q/IC. X=Q2/I2D. X=UI2/Q。

5. 在电压回路中,当电压互感器负荷最大时,保护和自动装置的电压降不得超过其额定电压的( )。

A. 2%B. 3%C. 5%D. 10%6. 两只装于同一相,且变比相同、容量相等的套管型电流互感器,在二次绕组串联使用时( )。

A.容量和变比都增加一倍B.变比增加一倍,容量不变C.变比不变,容量增加一倍D.变比、容量都不变。

7. 兆欧表有3个接线柱,其标号为G、L、E,使用该表测试某线路绝缘时( )。

A. G接屏蔽线、L接线路端、E接地B. G接屏蔽线、L接地、E接线路端C. G接地、L接线路端、E接屏蔽线D. 三个端子可任意连接。

8. 已知某一电流的复数式I=(5-j5)A,则其电流的瞬时表达式为( )。

A.i=5sin(Ωt-π/4)AB.i=52sin(Ωt+π/4)AC.i=10sin(Ωt-π/4)AD.i=52sin(Ωt-π/4)A。

9. 各种类型短路的电压分布规律是()。

A.正序电压、负序电压、零序电压、越靠近电源数值越高;B.正序电压、负序电压、越靠近电源数值越高,零序电压越靠近短路点数值越高;C.正序电压越靠近电源数值越高,负序电压、零序电压越靠近短路点数值越高。

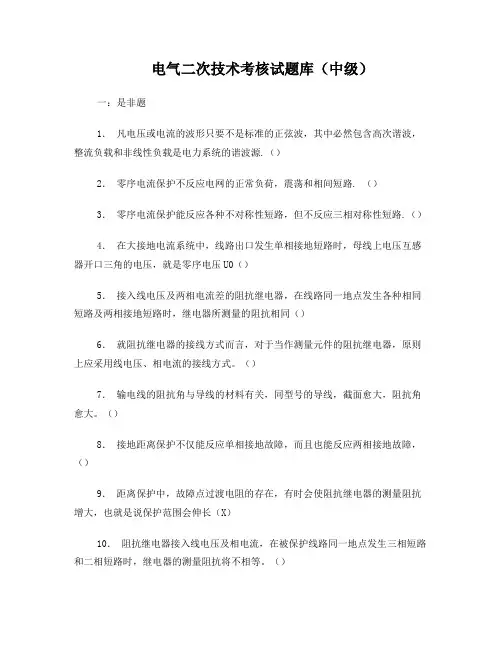

电气二次技术考核试题库(中级)

电气二次技术考核试题库(中级)

电气二次技术考核试题库(中级)一:是非题1.凡电压或电流的波形只要不是标准的正弦波,其中必然包含高次谐波,整流负载和非线性负载是电力系统的谐波源.()2.零序电流保护不反应电网的正常负荷,震荡和相间短路. ()3.零序电流保护能反应各种不对称性短路,但不反应三相对称性短路.()4.在大接地电流系统中,线路出口发生单相接地短路时,母线上电压互感器开口三角的电压,就是零序电压U0()5.接入线电压及两相电流差的阻抗继电器,在线路同一地点发生各种相同短路及两相接地短路时,继电器所测量的阻抗相同()6.就阻抗继电器的接线方式而言,对于当作测量元件的阻抗继电器,原则上应采用线电压、相电流的接线方式。

()7.输电线的阻抗角与导线的材料有关,同型号的导线,截面愈大,阻抗角愈大。

()8.接地距离保护不仅能反应单相接地故障,而且也能反应两相接地故障,()9.距离保护中,故障点过渡电阻的存在,有时会使阻抗继电器的测量阻抗增大,也就是说保护范围会伸长(X)10.阻抗继电器接入线电压及相电流,在被保护线路同一地点发生三相短路和二相短路时,继电器的测量阻抗将不相等。

()11.电力系统频率变化对阻抗元件动作行为的影响,主要是因为阻抗元件采用电感、电容元件作记忆回路。

(√)12.双母线电流比相式母线差动保护,在母线联接元件进行切换时,应合上非选择性刀闸。

()13.双母线电流比相式母线差动保护,在正常运行方式下,母联断路器因故断开,在任一母线故障时,母线保护将误动作。

()14.方向阻抗继电器中,电抗变压器的转移阻抗角决定着继电器的最大灵敏角。

(√)15.距离保护动作区末端金属性相间短路的最小短路电流,应大相应段最小精确工作电流的两倍.(√)16.当电压互感器二次星形侧发生接地短路时,在熔断器或自动开关未断开以前,电压回路断线闭锁装置不动作.()17.当电压互感器二次星形侧发生相间短路时,在熔丝或自动开关未断开以前,电压回路断相闭锁装置不动作.()18.在R、C串联回路中,时间常数为τ=RC。

电气二次题库_secret

电气二次题库_secret

电气二次专业习题一、填空题1、继电保护装置定期检验可分为__________、___________、用装置进行断路器跳合闸试验。

答:全部检验部分检验2、安装接线图包括__________、屏背面接线图和__________。

答:屏面布置图端子图3、电流继电器的主要参数是__________、返回电流和__________。

答:动作电流返回系数4、变压器通常装设的保护有:__________、__________、__________、复合电压启动的__________、__________、__________、__________。

答:瓦斯保护电流速断保护纵差保护过流保护负序电流保护零序电流保护过负荷保护5、数字仪表有哪些主要特点__________、__________、__________。

答:精度高读取数值方便测量速度快6、电测仪表误差分__________、__________、__________。

答:绝对误差相对误差引用误差。

7、常用测量中值(10/中值电阻/1Mn)电阻的方法有__________、__________、__________。

答:伏安表法欧姆表法单臂电桥法。

8、使用万用表时应注意__________、__________、_________ 、__________。

答:测量档位正确测量前要调零不允许带电进行量程切换测量电阻时,不允许带电操作。

9、利用万用表可以测量__________、_________ 、__________。

答:直流电阻、电流、电压交流电压、电流电容、电感、晶体管放大倍数等。

10、机组额定励磁电压__________,额定励磁电流__________。

答: 190V 960A11、励磁系统正常运行时,应以自动电压调节通道为主,即__________或__________运行,手动励磁电流调节,只作为__________测量系统故障时的紧急备用调节方式。

电气二次考试题库

电气二次考试题库

电气二次考试题库一、选择题(每题2分,共20分)1. 电气二次系统的主要功能是什么?A. 提供一次系统所需的电能B. 实现对一次系统的监控、控制和保护C. 保证电气设备的物理连接D. 进行电气设备的维修和保养2. 在电气二次系统中,哪个设备用于实现对一次系统的实时监控?A. 断路器B. 继电器C. 变压器D. 保护装置3. 电流互感器的作用是什么?A. 将一次侧的高电压转换为二次侧的低电压B. 将一次侧的高电流转换为二次侧的低电流C. 将一次侧的低电流转换为二次侧的高电流D. 将一次侧的低电压转换为二次侧的高电压4. 以下哪个不是电气二次系统的保护装置?A. 过流保护B. 速断保护C. 差动保护D. 变压器5. 电气二次系统的控制方式有哪些?A. 手动控制B. 自动控制C. 远程控制D. 所有选项都是6. 电气二次系统的信号传输方式包括哪些?A. 有线传输B. 无线传输C. 光纤传输D. 所有选项都是7. 在电气二次系统中,哪个设备用于实现对一次系统的控制?A. 电流互感器B. 电压互感器C. 断路器D. 继电器8. 电气二次系统的故障分析通常采用哪种方法?A. 直接观察法B. 逻辑分析法C. 经验判断法D. 故障树分析法9. 电气二次系统的维护工作主要包括哪些内容?A. 设备清洁B. 设备检查C. 设备维修D. 所有选项都是10. 电气二次系统的安全措施主要包括哪些方面?A. 防火B. 防雷C. 防静电D. 所有选项都是二、判断题(每题1分,共10分)1. 电气二次系统的监控功能是其最基本的功能之一。

()2. 电流互感器可以将一次侧的高电流转换为二次侧的低电流。

()3. 电气二次系统的保护装置只能实现对一次系统的保护。

()4. 电气二次系统的信号传输方式只有有线传输。

()5. 自动控制是电气二次系统的主要控制方式之一。

()6. 电气二次系统的故障分析只能采用直接观察法。

()7. 电气二次系统的维护工作不需要进行设备检查。

电气二次接线比武试题库

电气二次接线比武试题库

电气二次接线比武试题库填空题(40题)、选择题(40题)、判断题(40题)、问答题(20题)、计算题(20题)一填空题(40题)1.交流电路的相量法就是复数表示正弦量的和。

答:有效值;初相角。

2.能将其他形式的能量转换成电能的设备,叫做。

答:电源。

3.当温度每升高1℃时,导体电阻的与的比值,叫做电阻温度系数。

答:增加值;原电阻。

4.平板电容器极板间的距离越小,电容量。

答:越大。

5.电阻值随和变化而变化的电阻,叫非线性电阻。

答:电压;电流。

6.回路中感应电动势的大小,决定于回路中随时间的变化率。

答:磁通。

7.当电源和负载未构成闭合回路时,该电路称为状态;若电源两端被电阻接近零的导体接通时,这种情况叫做电源被。

答:断路;短路。

8.理想电流源,其端电压由决定;产生的电流量,不受其他支路电压和电流的影响。

答:外电路;恒值。

9.电路中的过渡过程,只有在电路中含有元件时才能产生。

答:储能。

10.几个电阻串联,其总电压是按电阻值成的关系分配在这几个电阻上,即电阻大,大;电阻小,电压降就小。

答:正比;电压降。

11.半导体有三个主要特性:、、。

答:光敏特性;热敏特性;掺杂特性。

12.电流互感器的电流随一次电流而变化,而电流不受二次电流的影响。

答:二次;一次。

13.电压互感器的误差主要有误差和误差。

答:电压;角。

14.电流互感器的主要作用:电流、隔离和抽取电流。

答:变换;电气;零序。

15.变压器不对称运行时,主要对用户的有影响,对沿路的线路有干扰。

答:供电质量;通讯。

16.铁芯中通过磁通就会发热,这是由于铁芯中有了交变磁通后产生的两种损耗:损耗;损耗。

答:涡流;磁滞。

17.异步电动机启动力矩小,其原因是启动时低,电流的部分小。

答:功率因数;有功。

18.热继电器是利用双金属受热的特性来保护用电设备,它的动作决定于,而与温升无关。

答:弯曲;温度。

19.电力系统是由、和用户组成的统一整体。

答:发电厂;电力网。

20.当温度保持不变,流体所承受的压力时,其体积的性质称为流体的压缩性。

电气二次系统题库

电气二次系统题库

电气二次系统一、填空题1. 瓦斯保护二次回路一点接地时,应将重瓦斯保护改投(信号)位置。

2. 在通常情况下,电气设备不允许(无保护)运行,必要时可停用部分保护,但(主保护)不允许同时停用。

3. 运行中禁止打开保护装置柜门,禁止在集控室继保小室内使用(无线)通讯设备。

4. 发电机定时限过负荷保护反映发电机(定子电流)的大小。

5. 发电机定子绕组的过电压保护反映(端电压)的大小。

6. 发电机定时限负序过流保护反映发电机定子(负序电流)的大小,防止发电机(转子表面)过热。

7. 相差动高频保护的工作原利用(高频)信号来比较被保护线路两端的电流(相位)。

8. 在保护范围内发生故障,继电保护的任务是: (自动)的、(迅速)的、(有选择)的切除故障。

9. 反映电流的过量而动作,并通过一定的延时来实现选择性的保护装置,称为(过电流保护)。

10. 电气二次设备是与一次设备有关的(保护)、(信号)、(控制)、(测量)和操作回路中所使用的设备。

11. 在变压器瓦斯保护动作跳闸的回路中,必须有(自保持)回路,用以保证有足够的时间使断路器(跳闸)。

12. 自动调整励磁装置,在发电机正常运行或发生事故的情况下,能够提高电力系统的(静态)稳定和(动态)稳定。

13. 在110kV 及以上的中性点直接接地的电网中,发生单相接地故障时,由于零序电流的分布和发电机电源(无关),且零序电流的大小受(电源)影响较小,所以系统运行方式的变化对零序保护的影响也较小。

14. 线路零序保护装置的动作时限必须按时间(阶梯)原则来选择以保证动作的(选择)性。

15. 当线路两侧都有接地中性点时,必须采用(零序功率)方向元件,才能保证零序电流保护的(选择)性。

16. 距离保护是反映故障点到保护安装处的(电气)距离并根据此距离的大小确定(动作)时限的保护装置。

17. 加入功率方向继电器的电流和电压,进行一定的(相别)组合这种组合叫做功率方向继电器的(接线方式)。

电气二次考试含答案

电气二次考试含答案

一、选择题(每空1分,共15分)1.下列关于电力系统振荡和短路的描述哪些是错误的:( c )A.短路时电流、电压值是突变的,而系统振荡时系统各点电压和电流值均作往复性摆动;B.振荡时系统任何一点电流和电压之间的相位角都随着功角δ的变化而变化;C.系统振荡时,将对以测量电流为原理的保护形成影响,如:电流速断保护、电流纵联差动保护等;D.短路时电压与电流的相位角是基本不变的。

2.在保护检验工作完毕后、投入出口压板之前,通常用万用表测量跳闸压板电位,当开关在合闸位置时,正确的状态应该是( C )。

(直流系统为220V)A.压板下口对地为+110V左右,上口对地为-110V左右B.压板下口对地为+110V左右,上口对地为0V左右C.压板下口对地为0V,上口对地为-110V左右D.压板下口对地为+220V左右,上口对地为0V3.配置单相重合闸的线路发生瞬时单相接地故障时,由于重合闸原因误跳三相,但又三相重合成功,重合闸应如何评价( D )。

A.不评价B.正确动作1次,误动1次C.不正确动作1次D.不正确动作2次4.双母线运行倒闸过程中会出现两个隔离开关同时闭合的情况,如果此时Ⅰ母发生故障,母线保护应( A )。

A.切除两条母线B.切除Ⅰ母C.切除Ⅱ母D.两条母线均不切除5.变压器中性点间隙接地保护包括( D )。

A.间隙过电流保护B.间隙过电压保护C.间隙过电流保护与间隙过电压保护,且其接点串联出口D.间隙过电流保护与间隙过电压保护,且其接点并联出口6.双母线系统的两组电压互感器二次回路采用自动切换的接线,切换继电器的接点(C)A.应采用同步接通与断开的接点B.应采用先断开,后接通的接点C.应采用先接通,后断开的接点D.对接点的断开顺序不作要求7.来自电压互感器二次侧四根开关场引入线(UA、UB、UC、UN)和电压互感器三次侧的两根开关场引入线(开口三角侧的UL、UN)中的两个零相电缆线UN应按方式( B)接至保护屏。

电气二次接线比武试题库

电气二次接线比武试题库

电气二次接线比武试题库填空题(40题)、选择题(40题)、判断题(40题)、问答题(20题)、计算题(20题)一填空题(40题)1.交流电路的相量法就是复数表示正弦量的和。

答:有效值;初相角。

2.能将其他形式的能量转换成电能的设备,叫做。

答:电源。

3.当温度每升高1℃时,导体电阻的与的比值,叫做电阻温度系数。

答:增加值;原电阻。

4.平板电容器极板间的距离越小,电容量。

答:越大。

5.电阻值随和变化而变化的电阻,叫非线性电阻。

答:电压;电流。

6.回路中感应电动势的大小,决定于回路中随时间的变化率。

答:磁通。

7.当电源和负载未构成闭合回路时,该电路称为状态;若电源两端被电阻接近零的导体接通时,这种情况叫做电源被。

答:断路;短路。

8.理想电流源,其端电压由决定;产生的电流量,不受其他支路电压和电流的影响。

答:外电路;恒值。

9.电路中的过渡过程,只有在电路中含有元件时才能产生。

答:储能。

10.几个电阻串联,其总电压是按电阻值成的关系分配在这几个电阻上,即电阻大,大;电阻小,电压降就小。

答:正比;电压降。

11.半导体有三个主要特性:、、。

答:光敏特性;热敏特性;掺杂特性。

12.电流互感器的电流随一次电流而变化,而电流不受二次电流的影响。

答:二次;一次。

13.电压互感器的误差主要有误差和误差。

答:电压;角。

14.电流互感器的主要作用:电流、隔离和抽取电流。

答:变换;电气;零序。

15.变压器不对称运行时,主要对用户的有影响,对沿路的线路有干扰。

答:供电质量;通讯。

16.铁芯中通过磁通就会发热,这是由于铁芯中有了交变磁通后产生的两种损耗:损耗;损耗。

答:涡流;磁滞。

17.异步电动机启动力矩小,其原因是启动时低,电流的部分小。

答:功率因数;有功。

18.热继电器是利用双金属受热的特性来保护用电设备,它的动作决定于,而与温升无关。

答:弯曲;温度。

19.电力系统是由、和用户组成的统一整体。

答:发电厂;电力网。

20.当温度保持不变,流体所承受的压力时,其体积的性质称为流体的压缩性。

电气二次检修工试题

电气二次检修工试题

1、在电气二次系统中,继电器的主要作用是什么?A. 放大电流或电压B. 实现自动控制和保护功能C. 转换电能形式D. 储存电能(答案:B)2、下列哪项不是电气二次检修工在进行设备检修前应做的准备工作?A. 熟悉设备图纸和说明书B. 确认设备已完全停电并挂好接地线C. 独自进行检修作业,无需告知同事D. 准备好必要的检修工具和材料(答案:C)3、在电气二次回路中,电流互感器的作用是什么?A. 测量大电流并转换为小电流B. 升高电压以便远距离传输C. 储存电能以供不时之需D. 改变电流的频率(答案:A)4、关于电气二次设备的预防性试验,下列说法错误的是?A. 预防性试验是确保设备安全运行的重要措施B. 试验应在设备停电状态下进行C. 试验结果应与历史数据比较,分析设备状态D. 预防性试验可以随意延长周期进行(答案:D)5、在电气二次检修中,对于接线端子的检查,下列哪项不是必要的?A. 检查端子是否松动或脱落B. 检查端子间的绝缘是否良好C. 测量端子的电阻值D. 清理端子上的灰尘和污垢(答案:C)6、关于电气二次设备的接地,下列说法正确的是?A. 接地线可以随意连接,只要保证导电即可B. 接地线应连接在设备的金属外壳上,以确保安全C. 接地电阻越大,设备的安全性能越好D. 接地线只需在设备运行时连接,停机时可以断开(答案:B)7、在电气二次系统中,电压互感器的作用是什么?A. 将高电压转换为低电压以供测量和保护使用B. 将低电压升高以便设备正常工作C. 储存电能以备不时之需D. 改变电压的频率(答案:A)8、关于电气二次检修工的安全操作,下列说法错误的是?A. 检修前应确认设备已停电并采取相应的安全措施B. 检修过程中应使用合格的工具和绝缘材料C. 检修时可以随意触摸带电部分,只要小心即可D. 检修完成后应进行设备试运行和检查,确保无误后再投入使用(答案:C)。

电气设备二次原理图接线图培训考试题

电气设备二次原理图接线图培训考试题

电气设备二次原理图、接线图培训考试题______________电站姓名:_______________ 工号:_______________一填空题(每空2分)1、电气二次接线图可分为原理图和安装图两大类。

2、电力系统中QF表示断路器,QS表示隔离开关。

3、由二次设备相互连接,构成对一次设备进行检测、控制、调节和保护的电气网路称为二次回路。

4、电流互感器二次侧严禁开路,电压互感器二次侧严禁短路。

5、继电保护中的“三误”指的是误碰、误整定、误接线。

二选择题(每题2分)1、电流互感器二次回路接地点的正确设置方式是( )A.每只电流互感器二次回路必须有一个单独的接地点B.所有电流互感器二次回路接地点均设置在电流互感器端子箱C.电流互感器二次接地点只允许有一个,对于多组电流互感器相互有联系的二次回路接地点应设置在保护盘上2、蓄电池的容量就是蓄电池的蓄电能力,标志符号C,通常用以下哪个单位来表征蓄电池容量()。

A.安培B.伏特C.瓦特D.安时3、太阳能光伏发电系统的装机容量通常以太阳电池组件的输出功率为单位,如果装机容量1GW,其相当于()W。

A.103 B.10 6 C. 10 9 D. 10 54、光伏并网发电系统不需要下列哪一设备()。

A. 负载B. 逆变器C. 控制器D. 蓄电池5、交流电路中常用P、Q、S表示有功功率、无功功率、视在功率,而功率因数是指(B)。

A.Q/P;B.P/S;C.Q/S;D.P/Q6、站内直流负荷不包括()。

A.厂用负荷B.事故负荷C.冲击负荷D.通风负荷7、电流互感器的二次侧应( )。

A. 没有接地点B. 有一个接地点C. 有两个接地点D. 按现场情况8、接地点数目不确定工作接地的接地电阻一般不应超过()Ω。

A. 3B. 4C. 5D. 109、为了保障人身安全,将电气设备正常情况下不带电的金属外壳接地称为( )。

A.工作接地B.保护接地C.工作接零D.保护接零。

10、电站主要部件在运行时,()不应出现异常情况,指示灯应正常工作并保持清洁。

电气二次培训考试

电气二次培训考试

电气二次培训考试一、单选题(20题,每题2分,共40分)1.电流互感器是。

() [单选题] *A.电流源,内阻视为无穷大(正确答案)B.电压源,内阻视为零C.电流源,内阻视为零2.是一种电压调节器的附加单元或功能,目的是将同步电机定子电流限制在允许值内。

() [单选题] *A.负载电流补偿B.V/Hz限制器C.过励限制器D. 定子电流限制器(正确答案)3.是一种附加励磁控制装置或功能,它借助于电压调节器控制励磁功率单元的输出,来阻尼同步电机的功率振荡。

() [单选题] *A.电力系统稳定器(正确答案)B.V/Hz限制器C.过励限制器D. 定子电流限制器4.指实现按恒机端电压调节方式的调节及相关的限制保护功能的装置。

() [单选题] *A.AGCB.AVCC.AVR(正确答案)D. PSS5.励磁系统按照励磁功率部件不同,不包括以下哪种类型()。

[单选题] *A.直流励磁机励磁系统B.交流励磁机励磁系统C.旋转励磁系统(正确答案)D. 静止励磁系统6.阶跃试验中,阶跃量是被控量的与之差。

() [单选题] *A.最终稳态值、最大值B.最终稳态值、初始值(正确答案)C.最大值、初始值D. 最大值、最小值7.继电器按其结构形式分类,目前主要有。

() [单选题] *A.测量继电器和辅助继电器B.电流型和电压型继电器C.电磁型、感应型、整流型和静态型(正确答案)8.继电器按继电保护的作用,可分为测量继电器和辅助继电器两大类,而就是测量继电器中的一种。

() [单选题] *A.时问继电器B.电流继电器(正确答案)C.信号继电器9.灯光监视的断路器控制和信号回路,红灯亮表示。

() [单选题] * A.断路器在跳闸状态,并表示其跳闸回路完好B.断路器在合闸状态,并表示其合闸回路完好C.断路器在合闸状态,并表示其跳闸回路完好(正确答案)10.蓄电池容量用()表示。

[单选题] *A放电功率与放电时问的乘积B充电功率与时回的乘保(正确答案)C放电电流与放电时间的乘积D充电电流与电的乘积11.蓄电池安培小时的效率一般是。

电气二次测评试题

电气二次测评试题

电气二次测评试题一、判断题(每题1分)1、灭磁开关可采用带有快速动作的断路器。

()2、利用基波零序电压的发电机定子单相接地保护的不足之处是有死区。

()3、断路器最低跳闸电压及最低合闸电压,其值分别为不低于30%U 和不大于70%Ue。

()4、变压器三相运行参数不同时不会产生零序电流。

()5、距离保护的动作与运行方式变化时短路电流的大小无关。

()6、失磁判据的特征是有功方向改变。

()7、变压器温度升高时绝缘电阻值不变。

()8、电流互感器10%误差曲线是指当电流误差在10%时,一次电流倍数与二次负载的关系曲线。

()9、备用电源自投装置必要时可以多动作一次。

()10、防止跳跃继电器的电流线圈应接在保护出口接点和断路器控制回路之间。

()11、电流互感器二次回路上工作时,可以采用熔丝或导线缠绕的方式短接二次回路。

()12、变压器差动保护可以保护变压器各类故障。

()13、在瓦斯保护及其二次回路上进行工作时不需要将重瓦斯改为“信号”位置运行。

()14、直流系统正极接地对运行有危害,负极接地对运行没有危害。

()15、备用电源自动投入装置当工作电源因故障被断开后,能自动地而且迅速地将备用电源投入工作或将用户切换到备用电源上,使用户不致于停电。

(V)16、差动保护各侧CT同型,短路电流倍数相近,不准P级与TP级混用。

(V)17、电流互感器的一次电流由一次回路的负荷电流决定,不随二次回路的阻抗改变而变化。

(V)18、为了节约投资,低压交直流回路可以共用一条电缆。

(X)19、所谓0.5级的表计,它的基本误差是±0.5%。

(v)20、在重合闸装置中有“断路器操作气压或液压降低到不允许重合闸”闭锁重合闸措施。

()二、论述题(每题20分)1、对备用电源自投入装置(BZT)的基本作用?2、直流系统接地的危害及查找方法?3、CT在运行中为什么要防止CT二次侧开路?4、如何在6KV系统设备运行过程中更换电能表和注意事项?答案一、判断题1、×2、√3、×4、×5、√6、×7、×8、√9、×10、√11、×12、×13、×14、×15、√16、√17、√18、×19、√20、√二、简答题1、答:①只有在备用电源正常时,BZT装置才能使用;②工作电源不论因何种原因断电,备用电源应能自动投入;③为防止将备用电源合闸到故障,BZT只允许动作一次;④备用电源只有在工作电源切除后才能投入;⑤BZT的动作时间尽可能短;⑥当电压互感器的熔断器之一熔断时,不应误动作。

电气二次专业招聘考试题A卷

电气二次专业招聘考试题A卷

滑州电厂电气二次专业招聘考试题A(考试时间60分钟)一、选择题(每题1.5分,共30分)1、距离保护I段保护范围通常选择为被保护线路全长的()(A)60%~70% ;(B)90%~95% ;(C)70%~75% ;(D)80%~85%2、用摇表对电气设备进行绝缘电阻的测量,( )。

(A)主要是检测电气设备的导电性能; (B)主要是判别电气设备的绝缘性能;(C)主要是测定电气设备绝缘的老化程度;(D)主要是测定电气设备的耐压。

3、一般设备铭牌上标的电压和电流值,或电气仪表所测出来的数值都是( )。

(A)瞬时值;(B)最大值;(C)有效值;(D)平均值。

4、正弦交流电的有效值等于最大值的( )。

(A)1/3;(B) 1/2 ;(C)3/2 ;(D)2/25、发电机定时限励磁回路过负荷保护,作用对象( )。

(A)全停; (B)发信号; (C)解列灭磁; (D)解列。

6、出口继电器作用于断路器跳(合)闸时,其触点回路中串入的电流自保持线圈的自保持电流应当是( )。

(A)不大于跳(合)闸电流; (B)不大于跳(合)闸电流的一半;(C)不大于跳(合)闸电流的10%;(D)不大于跳(合)闸电流的80%。

7、电流互感器的二次绕组按三角形接线或两相电流差接线,在正常负荷电流下,它们的接线系数是( )。

(A) 3; (B)1; (C) 3/2; (D)2。

8、三相桥式整流电路,每个二极管中的电流与输出电流的关系为:()。

(A)相等;(B) 1/6;(C)1/3;(D)1/29、在Y,d11接线的变压器低压侧发生两相短时,星形侧的某一相的电流等于其他两相短路电流的( )。

(A) 3倍; (B)2倍; (C)1/2; (D)1/3。

10、兆欧表有3个接线柱,其标号为G、L、E,使用该表测试某线路绝缘时( )。

(A) G接屏蔽线、L接线路端、E接地; (B) G接屏蔽线、L接地、E接线路端;(C) G接地、L接线路端、E接屏蔽线; (D) G接地、E接线路端、L接屏蔽线。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

变电二次部分专业知识题库以下试题的难易程度用“★”的来表示,其中“★”数量越多表示试题难度越大。

一、填空题★1、轻瓦斯保护应动作于____,重瓦斯保护应动作于____。

(信号跳闸)★2、电流互感器运行中二次侧不得__________,电压互感器运行中二次侧不得__________。

(开路短路)★3、电压互感器的误差就是__________误差和__________误差。

(变比角)★4、所有CT和PT的_________绕组应有______性的_________的保护接地。

(二次永久可靠)★5、瓦斯保护是根据变压器内部故障时会_______这一特点设置的。

(产生气体)★★6、继电保护装置必须满足__________、__________、__________和__________四个基本要求。

(选择性快速性灵敏性可靠性)★★7、对继电保护装置的四项基本要求是、、和。

(选择性速动性灵敏性可靠性)★★8、我风电场变电站主变气体继电器联结管径应与继电器管径相同,其弯曲部分应大于。

(90°)★★9、在主变差动保护中,由于CT的变比不能选的完全合适所产生的不平衡电流,一般用差动继电器中的来解决。

(平衡线圈)★★10、自动重合闸的起动方式有起动方式和起动方式两种。

(不对应保护)★★11、对负序电压继电器,用单相法模拟三种两相短路时,其刻度值为试验电压的倍。

(1/√3)★★12、对系统二次电压回路通电时,必须可靠断开至PT二次侧的回路,防止二次。

(反充电)★★13、电业局规定对投入运行的主变本体和有载瓦斯继电器应年进行一次全部检验。

(4)★★14、直流母线电压不能过高或过低,允许范围一般是。

(±10%)★★15、如果直流电源为220V,而中间继电器的额定电压为110V,回路的连接可以采用中间继电器串联电阻的方式,串联电阻的一端应接于。

(负电源)★★16、在电压回路中,PT二次绕组至保护和自动装置的电压降不得超过其额定电压的。

(3% )★★17、主保护或断路器拒动时,用来切除故障的保护是。

(后备保护)★★18、对于单侧电源的双绕组变压器,采用带制动线圈的差动继电器构成差动保护,其制动线圈应装在。

(负荷侧)★★19、方向阻抗继电器中,记忆回路的作用是消除正向出口三相短路的。

(死区)★★20、对于采用不对应接线的断路器控制回路,控制手柄在“跳闸后”位置而红灯闪光,这说明。

(断路器在合闸位置)★★21、就是反应故障点至保护安装处的距离,并根据距离的远近而确定动作时间的一种保护装置。

(距离保护)★★22、保护不反应电网的正常负荷、全相振荡和相间短路。

(零序电流)★★23、能满足系统稳定及设备安全要求,能以最快速度有选择地切除被保护设备和线路故障的保护称为。

(主保护)★★24、电流继电器的返回系数,一般要求调整在之间。

(1.1~1.2)★★25、在最大运行方式下,电流保护的保护区最小运行方式下的保护区。

(大于)★★26、装置是保证电力元件安全运行的基本装备,任何电力元件不得在无保护的状态下运行。

(继电保护)★★27、电流互感器二次回路采用接地,易造成保护拒绝动作。

(多点)★★28、高频保护停用,应先将保护装置电源断开。

(直流)★★29、距离保护动作区末端金属性相间短路的最小短路电流,应大于相应段最小精确工作电流的倍。

(两)★★30、在中性点不接地系统中,发生单相接地故障时,流过故障线路始端的零序电流滞后零序电压。

(90°)★★31、因为高频保护不反应被保护线路以外的故障,所以不能作为下一段线路的保护。

(后备)★★32、方向阻抗继电器中,电抗变压器的转移阻抗角决定着继电器的最大。

(灵敏角)★★33、对于继电保护、自动装置、控制、信号、测量和远动装置等的二次回路,每一连接回路的对地绝缘电阻应不小于MΩ。

(1)★★34、电力系统发生振荡时,对距离Ⅰ、Ⅱ段影响较大,应采用措施。

(闭锁)★★35、辉腾锡勒风电场220KV变电站对微机保护装置内的弱电压板投入,不测量压板两端。

(电压)★★36、辉腾锡勒风电场220KV变电站投入一次设备运行中的跳闸压板前,应用万用表直流电压伏档测量压板两端电压,发现有电压应查明原因,否则不得投入运行。

(250)★★37、辉腾锡勒风电场220KV变电站正常情况下,运行中的电气设备不允许运行。

(无保护)★★38、辉腾锡勒风电场220KV变电站运行中,在一次系统未经并列的情况下,严禁将压变并列。

(二次)★★39、我风场主变差动保护在2倍动作电流下不大于ms。

(20)★★40我风场主变差动保护范围为主变两侧独立流变靠主变侧范围内的电气设备。

(一次)★★41、我风场差动保护对主变内部故障有一定灵敏度,是主变的主保护,运行中保护和保护不得同时停用。

(差动重瓦斯)★★42、我风场主变本体重瓦斯、有载重瓦斯均投入,本体压力释放、有载压力释放均投。

(跳闸信号)★★43、我风电场变电站主变重瓦斯动作时,后台监控将出现报警,而当轻瓦斯动作时,后台将出现报警。

(故障事件)★★44、我风电场变电站后台监控屏可看到主变压器的绕组温度和温度。

(上层油温)★★45、我站在进行35kV倒闸操作时,需将开关小车定位,其一定要注意定位销的位置,否则将出现闭锁情况,导致发热烧坏,或出现控制回路故障。

(分合闸线圈)★★★46、给运行中的变压器加油、滤油、充氮、更换净油器的硅胶前,应先将__________保护改接信号,待工作完毕后再投入跳闸。

(重瓦斯)★★★47、35KV线路首端发生短路时,__________保护动作,断路器跳闸。

(速断)★★★48、单侧电源的三绕组变压器,应在__________侧装设过负荷保护。

(电源)★★★49、定时限过流保护的动作值是按躲过线路__________电流整定的。

(最大负荷)★★★50、高频保护不反映__________________故障,所以不能作为下一段线路的后备保护。

(被保护线路以外的)。

★★★51、电压互感器的一次保险作用是_________不致因互感器内部故障而引起_________。

(保护系统系统事故)★★★52、继电保护装置的灵敏度是指保护装置对_____及____工作状态的反映能力。

(故障不正常)★★★53、当PT有三个绕组时,第三绕组一般接成开口三角形,其二次额定相电压,在大接地电流系统为V,在小接地电流系统为V。

(100V 100/3V)★★★54、变压器励磁涌流中含有很大的分量,且波形之间出现角。

(非周期间断)★★★55、正常情况下,两个电流同时工作,当任一电流母线断开时,由另一电源带全部负荷,这种备用方式称为。

(暗备用)★★★56、在电流相位比较式母线差动保护装置中,一般利用继电器作为启动元件,继电器作为选择元件。

(差动相位比较)★★★57、在系统振荡过程中,系统电压最低点叫,它位于系统综合阻抗的处。

(振荡中心1/2)★★★58、助增电流的存在,使距离保护的增大,缩短。

(测量阻抗保护范围)★★★59、现场工作结束后,现场继电保护工作记录本上应记录变更情况、更改情况、已解决及未解决的问题及缺陷、运行注意事项设备能否投运等项内容。

(整定值二次回路)★★★60、由变压器重瓦斯保护启动的中间继电器,应采用的中间继电器,不要求快速动作,以防止接地时误动作。

(较大功率)★★★61、保护用的CT变比误差不应大于,角误差不应超过。

(10% 7°)★★★62、线路高频阻抗器的作用是。

(通低频,阻高频)★★★63、查找直流接地时,所用仪表内组不应低于。

(2000Ω/V)★★★64、继电保护的“三误”是指、、。

(误接线误碰误整定)★★★65、保护装置检验分为三种是、、。

(验收检验定期检验补充检验)★★★66、电力系统出现两相短路时,短路点距母线的远近与母线上负序电压值的关系是。

(距故障点越近负序电压越高)★★★67、阻抗继电器接入第三相电压,是为了防止保护安装反向两相金属性短路时继电器误动作。

(方向阻抗)★★★68、电力系统进行解列操作,需先将解列断路器处的有功功率和无功功率尽量调整为零,使解列后不致因为系统功率不平衡而引起和的变化。

(频率电压)★★★69、过流(压)继电器,返回系数应为。

(0.85~0.95)★★★70、高频保护通道的工作方式,可分为和两种。

(长期发信故障时发信)★★★71、在空载投入变压器或外部故障切除后恢复供电等情况下,有可能产生很大的。

(励磁涌流)★★★72、保护可以独立使用。

(过电流)★★★73、中央信号装置分为和。

(事故信号预告信号)★★★74、线路变压器组接线可只装和保护。

(电流速断过流)★★★75、接地距离保护不仅能反应相接地故障,而且也能反应接地故障。

(单两相)★★★76、对于单侧电源的双绕组变压器,采用带制动线圈的差动继电器构成差动保护,制动线圈。

(应装在负荷侧)★★★77、停用备用电源自投装置时应。

(先停直流,后停交流)★★★78、电力系统发生不对称故障时,短路电流中的各序分量,其中受两侧电势相角差影响的是。

(正序分量)★★★79、在微机保护中,输入的模拟量一般均要经过低通滤波器去除高频分量后,才进入。

(模数转换器)★★★80、当振荡中心在距离保护的保护范围以外或位于保护的反方向时,距离保护则不会因振荡而。

(误动作)★★★81、在比率制动式母线差动保护中,元件和元件均为比率制动原理构成的差动元件。

(选择起动)★★★82、电流互感器的二次侧只允许有一个接地点,对于多组电流互感器相互有联系的二次回路接地点应设在上。

(保护屏)★★★83、过渡电阻对距离保护的影响是只可能使保护范围。

(缩短)★★★84、辉腾锡勒风电场220KV变电站主变新装或检修后的冷却器投入运行时,应将变压器重瓦斯改投,运行一段时间,待瓦斯继电器内后方可投入跳闸。

(信号无气体)★★★85、辉腾锡勒风电场220KV变电站现场各种保护装置的和的位置应与运行方式的要求相符合。

(压板切换开关)★★★86、辉腾锡勒风电场220KV变电站检查直流系统绝缘情况,检查直流正负极对地电压是否正常,直流母线电压保持在伏之间。

(223-228)★★★87、辉腾锡勒风电场220KV变电站更改定值工作时,必须有的正式命令,并做好记录。

(调度)★★★88、辉腾锡勒风电场220KV变电站更改定值工作,必须有人进行,其中一人始终进行监视,更改定值前需将有关装置停用,更改定值前后都应仔细检查核对。

(两保护)★★★89、辉腾锡勒风电场220KV变电站保护装置定值更改完毕后,新定值整定单必须与相应调度核对无误后,原整定单。

(执行作废)★★★90、辉腾锡勒风电场220KV变电站对故障录波器的流变二次回路进行工作,因其采用单独流变或接于保护流变二次电流回路的最后,工作时只需对电流端子回路进行,不必停用。

相关文档
最新文档
