电容、电阻、电感作用及滤波电路的简单分析
电路的基本元件电阻电容和电感的作用
电路的基本元件电阻电容和电感的作用电路的基本元件：电阻、电容和电感的作用电路是现代电子科技的重要组成部分，广泛应用于各个领域。
而电路的基本元件——电阻、电容和电感，在电路中扮演着重要的角色。
本文将介绍电阻、电容和电感的作用及其在电路中的应用。
一、电阻的作用及应用1. 电阻的作用电阻是电路中最常见的元件之一，它的主要作用是限制电流的流动。
当电流通过电阻时，电阻会产生电阻力，使电流受到限制，从而控制电路中的电流大小。
2. 电阻的应用电阻在电路中有广泛的应用。
首先，电阻常用于限流电路中，通过改变电阻值可以控制电路中的电流大小，以满足特定的电路需求。
其次，电阻还可以用于调节电路中的电压，如分压电路和稳压电路中常常使用电阻实现对电压的调节。
此外，电阻还可以用于防止电路中部件的过载，起到保护电路的作用。
二、电容的作用及应用1. 电容的作用电容是电路中另一个重要的元件，它的主要作用是储存电荷和释放电荷。
当电容器两端施加电压时，正极会储存正电荷，负极会储存负电荷，形成电场。
而当电容器两端的电压发生变化时，电容器会释放储存的电荷，起到调节电压的作用。
2. 电容的应用电容在电路中有着广泛的应用。
首先，电容常用于滤波电路中，通过利用电容的特性来消除电路中的杂散信号和噪声，使电路工作更加稳定。
其次，电容还常用于频率选择电路，通过选择合适的电容值可以实现对特定频率信号的放大或衰减。
另外，电容还广泛应用于电源电路和电子器件中，如电容式触摸屏、电容传感器等。
三、电感的作用及应用1. 电感的作用电感是电路中的另一个重要元件，它的主要作用是储存磁场能量并抵抗电流的变化。
当电流通过电感时，电感会产生磁场，磁场储存了电流的能量。
而当电流变化时，电感会产生感应电动势，抵抗电流的变化，起到控制和稳定电流的作用。
2. 电感的应用电感在电路中也有着重要的应用。
首先，电感常用于滤波和降噪电路中，通过利用电感的特性来滤除高频信号和噪声，使电路的输出更加稳定和清晰。
电感电容二极管 滤波电路
电感电容二极管滤波电路电感电容二极管滤波电路1. 引言在现代电子技术中，滤波电路被广泛应用于各种电源、信号处理和通信系统中，目的是去除电路中的噪声和杂散信号，从而保证电路的正常运行和信号质量的有效传输。
而电感电容二极管滤波电路则是一种常见且重要的滤波电路结构。
本文将详细介绍电感电容二极管滤波电路的原理、性能评估和一些实际应用。
2. 电感电容二极管滤波电路的基本原理2.1 电感与电容的作用电感是指通过导线或线圈中的电流变化所产生的磁场，而电容则是储存电荷的元件。
在电感电容二极管滤波电路中，电感和电容的作用是相互协同的，通过对输入信号的频率进行选择性的响应，从而实现对信号的滤波。
2.2 电感电容二极管滤波电路的工作原理电感电容二极管滤波电路可以分为低通滤波电路和高通滤波电路。
低通滤波电路允许低频信号通过，而阻止高频信号的传输；高通滤波电路则相反，允许高频信号通过，而阻止低频信号的传输。
在低通滤波电路中，当输入信号的频率较低时，电感对信号的阻抗较大，导致大部分电压降在电感上，电容起到继电作用，当频率增加时，电感对信号的阻抗逐渐减小，导致电压越来越多地降在电容上。
通过调节电感和电容的数值，可以选择性地滤除不需要的高频噪声信号，从而实现对输入信号的滤波。
高通滤波电路的工作原理与低通滤波电路相反。
当输入信号的频率较高时，电容对信号的阻抗较大，导致大部分电压降在电容上，电感发生继电作用，当频率降低时，电容对信号的阻抗逐渐减小，导致电压越来越多地降在电感上。
通过调节电感和电容的数值，可以选择性地滤除不需要的低频信号，从而实现对输入信号的滤波。
3. 电感电容二极管滤波电路性能评估3.1 频率响应特性频率响应特性是评估电感电容二极管滤波电路性能的重要指标。
对于低通滤波电路，频率响应曲线应该在截止频率之前有较高的衰减，而在截止频率之后衰减较小；对于高通滤波电路，则相反。
3.2 直流稳定性电感电容二极管滤波电路的直流稳定性是指在输入直流信号情况下，输出直流信号的平稳程度。

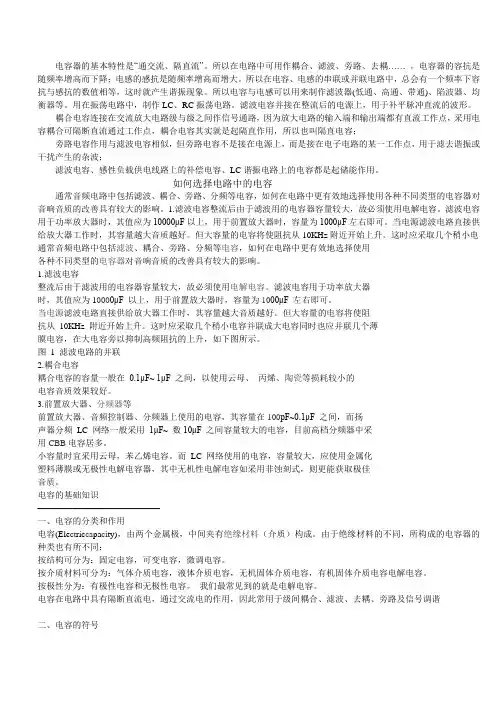

电容器在电路中的作用(很全)
电容器的基本特性是“通交流、隔直流”。
所以在电路中可用作耦合、滤波、旁路、去耦…… 。
电容器的容抗是随频率增高而下降；电感的感抗是随频率增高而增大。
所以在电容、电感的串联或并联电路中，总会有一个频率下容抗与感抗的数值相等，这时就产生谐振现象。
所以电容与电感可以用来制作滤波器(低通、高通、带通)、陷波器、均衡器等。
用在振荡电路中，制作LC、RC振荡电路。
滤波电容并接在整流后的电源上，用于补平脉冲直流的波形。
耦合电容连接在交流放大电路级与级之间作信号通路，因为放大电路的输入端和输出端都有直流工作点，采用电容耦合可隔断直流通过工作点，耦合电容其实就是起隔直作用，所以也叫隔直电容；旁路电容作用与滤波电容相似，但旁路电容不是接在电源上，而是接在电子电路的某一工作点，用于滤去谐振或干扰产生的杂波；滤波电容、感性负载供电线路上的补偿电容、LC谐振电路上的电容都是起储能作用。
如何选择电路中的电容通常音频电路中包括滤波、耦合、旁路、分频等电容，如何在电路中更有效地选择使用各种不同类型的电容器对音响音质的改善具有较大的影响。
1.滤波电容整流后由于滤波用的电容器容量较大，故必须使用电解电容。
滤波电容用于功率放大器时，其值应为10000μF以上，用于前置放大器时，容量为1000μF左右即可。
当电源滤波电路直接供给放大器工作时，其容量越大音质越好。
但大容量的电容将使阻抗从10KHz附近开始上升。
这时应采取几个稍小电通常音频电路中包括滤波、耦合、旁路、分频等电容，如何在电路中更有效地选择使用各种不同类型的电容器对音响音质的改善具有较大的影响。
1.滤波电容整流后由于滤波用的电容器容量较大，故必须使用电解电容。
滤波电容用于功率放大器时，其值应为10000μF 以上，用于前置放大器时，容量为1000μF 左右即可。
当电源滤波电路直接供给放大器工作时，其容量越大音质越好。
但大容量的电容将使阻抗从10KHz 附近开始上升。
这时应采取几个稍小电容并联成大电容同时也应并联几个薄膜电容，在大电容旁以抑制高频阻抗的上升，如下图所示。
电容电阻电抗
电容电阻电抗电容、电阻和电抗是电路中常见的三种元件。
它们在电路中扮演着重要的角色，有着各自独特的特性和作用。
我们来介绍电容。
电容是一种能够存储电荷的元件。
它由两个导体板和介质组成，介质可以是空气、塑料或电解质等。
当电容器接入电路后，导体板之间形成电场，导致正负电荷在板子上积累。
电容的大小取决于导体板的面积和板子之间的间距，以及介质的特性。
电容的单位是法拉(F)。
电容器在电路中有着多种应用。
首先，它可以用来存储电能。
当电容器充电时，电荷会在导体板上积累，形成电势差。
在需要电能的时候，电容器可以释放储存的电能。
其次，电容器可以用来滤波。
在电源电压不稳定或有噪声的情况下，通过接入电容器可以平滑电压信号，使其更稳定。
此外，电容器还可以用来构建振荡电路、滤波电路和耦合电路等。
接下来，我们来介绍电阻。
电阻是一种阻碍电流通过的元件。
它是由导体材料构成的，其电阻值取决于导体的物理特性，如长度、横截面积和材料的电阻率。
电阻的单位是欧姆(Ω)。
电阻在电路中起到控制电流的作用。
当电流通过电阻时，电阻会产生电压降，将电能转化为热能。
这种转化过程称为电阻消耗。
电阻可以用来限制电流的大小，保护电路和元件不受过大的电流损坏。
此外，电阻还可以用来分压、分流、调节电流和阻抗匹配等。
我们来介绍电抗。
电抗是交流电路中的特性。
它是电容和电感的综合表现。
电抗有实部和虚部，分别代表电阻和电感的作用。
电抗的单位是欧姆(Ω)。
电抗在交流电路中起到重要的作用。
交流电源输出的电流和电压是随时间变化的，而电容和电感对不同频率的电信号有不同的阻抗。
电容对高频信号具有较低的阻抗，而电感对高频信号具有较高的阻抗。
因此，通过合理选择电容和电感的参数，可以实现对特定频率的电信号的滤波和调节。
总结一下，电容、电阻和电抗是电路中常见的三种元件，它们在电路中有着各自独特的特性和作用。
电容可以存储电荷和滤波，电阻可以控制电流和分压，而电抗可以调节频率和实现滤波。
了解这些元件的特性和应用，对于理解和设计电路非常重要。
电路的基本组成及各部分的作用
电路的基本组成及各部分的作用电路是由各种电子元件（如电阻、电容、电感、二极管、晶体管等）和电源组成的系统，用于传递、处理和控制电子信号。
下面是电路的基本组成及各部分的作用：1. 电源（电池、电源模块等）：提供电路所需的电能，为电子元件提供驱动电压或电流。
2. 电线/导线：将电源和电子元件之间连接起来，用于传递电流和电压。
3. 电子元件（电阻、电容、电感等）：电路的基本构建单元，用于控制电流和电压的流动。
-电阻：阻碍电流流动，控制电路中的电阻值可以调节电流大小。
-电容：存储电荷并对电压变化做出响应，可以用于滤波、耦合等。
-电感：产生磁场，并阻碍电流的变化，可以用于滤波、扼流圈等。
-二极管：具有单向导电性，可以用于整流、电压限制等。
-晶体管：用于放大、开关和控制电路信号。
4. 开关：控制电路的通断状态，用于打开或关闭电路。
5. 连接器：用于连接电子元件、电线或连接不同的电路。
6. 传感器：用于感测和检测环境参数，并将其转化为电信号。
电路的作用可以多种多样，例如：-放大/增强信号：通过使用放大器电路，可以增加信号的大小，提高信号的幅度和强度。
-滤波：使用电容、电感和电阻组合形成滤波器电路，可以去除或降低电路中的特定频率成分。
-比较和判断：使用比较器电路可以对电压或电流进行比较，判断是否满足某个条件，并输出相应的信号。
-时序和计时：通过使用时钟电路和计时器电路，可以产生准确的时间信号，用于同步操作和定时控制。
-存储和记忆：使用存储器电路（如RAM、ROM）可以存储和读取信息。
这些只是电路的一些基本组成和作用，实际应用中可以根据需求选择不同的电子元件和电路结构，以实现特定功能和控制。
电容、电感滤波电路
滤波电路交流电经过二极管整流之后，方向单一了，但是大小（电流强度）还是处在不断地变化之中。
这种脉动直流一般是不能直接用来给无线电装供电的。
要把脉动直流变成波形平滑的直流，还需要再做一番“填平取齐”的工作，这便是滤波。
换句话说，滤波的任务，就是把整流器输出电压中的波动成分尽可能地减小，改造成接近恒稳的直流电。
一、电容滤波电容器是一个储存电能的仓库。
在电路中，当有电压加到电容器两端的时候，便对电容器充电，把电能储存在电容器中；当外加电压失去（或降低）之后，电容器将把储存的电能再放出来。
充电的时候，电容器两端的电压逐渐升高，直到接近充电电压；放电的时候，电容器两端的电压逐渐降低，直到完全消失。
电容器的容量越大，负载电阻值越大，充电和放电所需要的时间越长。
这种电容带两端电压不能突变的特性，正好可以用来承担滤波的任务。
图5-9是最简单的电容滤波电路，电容器与负载电阻并联，接在整流器后面，下面以图5-9（a）所示半波整施情况说明电容滤波的工作过程。
在二极管导通期间，e2 向负载电阻R fz提供电流的同时，向电容器C充电，一直充到最大值。
e2 达到最大值以后逐渐下降；而电容器两端电压不能突然变化，仍然保持较高电压。
这时，D受反向电压，不能导通，于是Uc便通过负载电阻R fz放电。
由于C和R fz较大，放电速度很慢，在e2 下降期间里，电容器C上的电压降得不多。
当e2 下一个周期来到并升高到大于Uc时，又再次对电容器充电。
如此重复，电容器C两端（即负载电阻R fz：两端）便保持了一个较平稳的电压，在波形图上呈现出比较平滑的波形。
图5-10（a）（b）中分别示出半波整流和全波整流时电容滤波前后的输出波形。
显然，电容量越大，滤波效果越好，输出波形越趋于平滑，输出电压也越高。
但是，电容量达到一定值以后，再加大电容量对提高滤波效果已无明显作用。
通常应根据负载电用和输出电说的大小选择最佳电容量。
表5-2 中所列滤波电容器容量和输出电流的关系，可供参考。
电容在电路中的作用及电容滤波原理
电容在电路中的作用及电容滤波原理————————————————————————————————作者：————————————————————————————————日期：电容在电路中的作用及电容滤波原理电容器在电子电路中几乎是不可缺少的储能元件，它具有隔断直流、连通交流、阻止低频的特性。
广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等电路中。
熟悉电容器在不同电路中的名称意义，有助于我们读懂电子电路图。
1、滤波电容：接在直流电源的正、负极之间，以滤除直流电源中不需要的交流成分，使直流电变平滑。
一般采用大容量的电解电容器或钽电容，也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。
2、去耦电容：幷接在放大电路的电源正、负极之间，防止由于电源内阻形成的正反馈而引起的寄生震荡。
3、耦合电容：接在交流信号处理电路中，用于连接信号源和信号处理电路或者作两放大器的级间连接，用以隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。
4、旁路电容：接在交、直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减。
5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。
6、衬垫电容与谐振电容：主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，幷能显著地提高低频端的振荡频率。
是当地选定衬垫电容的容量，可以将低端频率曲线向上提升，接近于理想频率跟踪曲线。
7、补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。
8、中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管间电容造成的自激振荡。
9、稳频电容：在振荡电路中起稳定振荡频率的作用。
10、定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。
11、加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。
滤波电路中电感的作用
滤波电路中电感的作用一.电感的作用基本作用：滤波、振荡、延迟、陷波等形象说法：“通直流，阻交流”细化解说：在电子线路中，电感线圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等；变压器可以进行交流耦合、变压、变流和阻抗变换等。
由感抗XL=2πfL 知电感L越大，频率f越高，感抗就越大。
该电感器两端电压的大小与电感L成正比，还与电流变化速度i/t 成正比，这关系也可用下式表示：电感线圈也是一个储能元件，它以磁的形式储存电能，储存的电能大小可用下式表示：WL=1/2 Li2 。
可见，线圈电感量越大，流过越大，储存的电能也就越多。
电感在电路最常见的作用就是与电容一起，组成LC滤波电路。
我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流”的功能。
如果把伴有许多干扰信号的直流电通过LC滤波电路（如图），那么，交流干扰信号将被电容变成热能消耗掉；变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。
变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。
LC滤波电路在线路板电源部分的电感一般是由线径非常粗的漆包线环绕在涂有各种颜色的圆形磁芯上。
而且附近一般有几个高大的滤波铝电解电容，这二者组成的就是上述的 LC滤波电路。
另外，线路板还大量采用“蛇行线＋贴片钽电容”来组成LC电路，因为蛇行线在电路板上来回折行，也可以看作一个小电感。
二、电感的主要特性参数2.1 电感量L电感量L表示线圈本身固有特性，与电流大小无关。
除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
2.2 感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。
它与电感量L和交流电频率f的关系为XL=2πfL2.3 品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。
电阻,电容,电感的作用
作为无源元件之一的电容，其作用不外乎以下几种：1、应用于电源电路，实现旁路、去藕、滤波和储能的作用，下面分类详述之：1）旁路旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。
就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。
为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。
这能够很好地防止输入值过大而导致的地电位抬高和噪声。
地弹是地连接处在通过大电流毛刺时的电压降。
2）去藕去藕，又称解藕。
从电路来说，总是可以区分为驱动的源和被驱动的负载。
如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作。
这就是耦合。
去藕电容就是起到一个电池的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。
将旁路电容和去藕电容结合起来将更容易理解。
旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。
高频旁路电容一般比较小，根据谐振频率一般是0.1u，0.01u等，而去耦合电容一般比较大，是10uF或者更大，依据电路中分布参数，以及驱动电流的变化大小来确定。
旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。
这应该是他们的本质区别。
3）滤波从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。
但实际上超过1uF 的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。
有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。
电容的作用就是通高阻低，通高频阻低频。
电容越大低频越容易通过，电容越大高频越容易通过。
电阻电容电感的作用
电阻电容电感的作用电阻，电容和电感是电路中常见的三种元件。
它们分别具有不同的作用，可以用于控制电流、存储电能和调节频率等。
以下将详细介绍每种元件的作用及其在电路中的应用。
一、电阻的作用电阻是一种消耗电能的元件，它可以控制电路中的电流大小。
通常在电路中用来限制电流或者调节电压。
电阻的电阻值越大，电流通过电阻的大小就越小。
因此，电阻在电路中可以用来防止过大的电流损坏元件或者控制电路的功率。
电阻在电路中还可以用来调整电压。
例如，在电源电压变化较大的情况下，可以将电阻串联在负载电路上，以使负载的电压维持在一定范围内。
此外，在电子电路中，电阻也可以用来搭建振荡电路、滤波电路等。
二、电容的作用电容是一种能存储电荷的元件，它可以存储电能并且控制电路的频率。
电容的电容量越大，它所能存储的电荷就越多。
在直流电路中，电容通常被用来存储电荷，并且在电路断开的情况下可以释放储存的电荷，从而保证负载设备继续工作。
在交流电路中，电容通常被用来控制电路的频率。
电容和电阻组合成的电路称为RC电路，可以产生低通滤波或高通滤波的效果。
此外，电容也可以被用来搭建振荡电路、放大电路等。
三、电感的作用电感是一种能存储磁场能量的元件，它可以储存电能并且调节电路的频率。
当电流通过电感时会产生磁场，电感储存的电能就体现为磁场能量。
电感的电感值越大，它所能存储的磁场能量就越多。
在交流电路中，电感的作用主要是调节电路的频率。
电感和电容组成的电路称为LC电路，可以产生共振的效果，从而增加电路的频率。
此外，电感也可以被用来搭建变压器、电动机等。
总的来说，电阻、电容和电感是电路中不可或缺的元件，它们各自具有不同的作用，可以用于控制电路、储存电荷和储存电能，对于电子电路的设计和应用具有极大的意义。
电感、电阻和电容的关系和作用
电感、电阻和电容的关系和作用电感是衡量线圈产生电磁感应能力的物理量.给一个线圈通入电流,线圈周围就会产生磁场,线圈就有磁通量通过.通入线圈的电源越大,磁场就越强,通过线圈的磁通量就越大.实验证明,通过线圈的磁通量和通入的电流是成正比的,它们的比值叫做自感系数,也叫做电感。
电阻是描述导体导电性能的物理量，用R表示。
电阻由导体两端的电压U 与通过导体的电流I的比值来定义，即R=U/I。
所以，当导体两端的电压一定时，电阻愈大，通过的电流就愈小; 反之，电阻愈小，通过的电流就愈大。
电容，就是容纳和释放电荷的电子元器件。
电容的基本工作原理就是充电放电，当然还有整流、振荡以及其它的作用。
另外电容的结构非常简单，主要由两块正负电极和夹在中间的绝缘介质组成，所以电容类型主要是由电极和绝缘介质决定的。
电阻用途：阻碍电流通过，可以起到了在电路中起分压、降压、限流、负载、分流、区配等作用；电容作用在于可以在电路中起滤波、耦合、旁路、调谐和能量转换等作用；电感的作用主要在于在电路中有通直流、阻交流,通低频、阻高频的作用。
其实电感、电阻和电容元件电容，在电器之中通过复杂的组合在一起发挥着作用，利用这三个元件之间的特性，相互补充构成复杂电路。
其中电感的电阻与频率有关，所以常用在与频率有关的电路，有机组合它可以把特定频率的电流加强或减弱。
举一个现实生活中的例子，我们经常会看到的电源在拔下插头后，上面的二极管还会持续再亮一会儿，这是为什么呢？其实这是因为里面的电容事先存储了电能，然后释放。
当然这个电容原本是用作滤波的。
至于所谓的电容滤波，不知你有没有用整流电源听随身听的经历，劣质的电源由于厂家出于节约成本考虑使用了非常小的容量的滤波电容，耳机内就会有有嗡嗡声出现。
这时可以在电源两端带上一个较大容量的电解电容（1500μF，注意正极接正极），一般可以改善听觉的效果。
发烧友制作HiFi高级音响，少说都会用上了至少1万微法以上的电容器来滤波，滤波电容越大，输出的电压波形越接近直流，而且电容的储能作用，使得突发的大信号到来时，电路有足够的能量转换为强劲有力的音频输出。
四种常见滤波电路,一网打尽
四种常见滤波电路，一网打尽有源滤波电路为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。
常见的RC有源滤波电路如图Z0716所示。
它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。
该电路的优点是：1．滤波电阻Rb 接于晶体管的基极回路，兼作偏置电阻，由于流过Rb 的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取较大的值（一般为几十k Ω），既使纹波得以较大的降落，又不使直流损失太大。
2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。
如图中接于基极的电容C2 折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因 ie = （1+ β）ib之故）。
3．由于负载凡接于晶体管的射极，故 RL上的直流输出电压UE≈UB，即基本上同RC无源滤波输出直流电压相等。
这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。
复式滤波电路复式滤波电路常用的有LCГ型、LCπ型和RCπ型3种形式，如图Z0715所示。
它们的电路组成原则是，把对交流阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对交流阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。
其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。
图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。
其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流分量与交流分量，作为RC2滤波的输入电压。
对直流分量而言，C2 可视为开路，RL上的输出直流电压为：对于交流分量而言，其输出交流电压为：由式可见，R愈小，输出的直流分量愈大；由式可见，RC2愈大，输出的交流分量愈小。
滤波效果愈好。
5g基站+电容+电阻+电感
5g基站+电容+电阻+电感
5G基站是指第五代移动通信技术的基站设备，它使用更高频率
的无线信号传输数据，以实现更快的速度和更低的延迟。
与传统的
4G基站相比，5G基站具有更高的带宽和更大的容量，能够支持更多
的用户和设备同时连接。
在5G基站中，电容、电阻和电感是常见的电子元件，它们在电
路中起着不同的作用。
电容是一种存储电荷的元件，它能够存储电能并在需要时释放。
在5G基站中，电容被用于平滑电路中的电压和电流，以确保信号的
稳定性和可靠性。
例如，电容可以用于滤波器电路中，以消除高频
噪声和干扰，从而提高信号质量。
电阻是一种阻碍电流流动的元件，它能够将电能转化为热能。
在5G基站中，电阻被用于限制电流的流动，控制电路中的电压和电
流值。
例如，电阻可以用于调节放大器电路的增益，保护电路免受
过大的电流冲击。
电感是一种储存磁能的元件，它能够产生电流变化时的电压反
应。
在5G基站中，电感被用于调节电路中的电流和频率。
例如，电感可以用于滤波器电路中，以阻止高频信号通过，只允许特定频率的信号通过。
综上所述，电容、电阻和电感在5G基站中扮演着不同的角色。
电容用于存储和平滑电能，电阻用于限制电流和调节电路参数，电感用于调节电流和频率。
这些元件的合理运用可以提高5G基站的性能和稳定性。
电容、电阻、电感作用及滤波电路的简单分析
（一）电容：1.一般是过滤作用，比如比如电解电容可以过滤低频，陶瓷电容可过滤高频。
,原理就是电容的通交隔直特性，电容对交流信号通路，信号频率越高，阻抗越小，电容容量越大，阻抗越小，而对直流信号断路。
比如直流电源正负极接一个电容，对交流信号来说相当于短路，于是波动信号就会通过这个电容而消耗掉，于是电压就更稳定，同理，如果在数字地接一电容，那么波动信号就会通过它与地短接，流入地端，而不流入下一级电路。
2.由于正常情况下，并联补偿电容是带电的，并用来补偿线路中的无功功率，提高功率因数，减少电的浪费。
当设备或者线路需要维修时，虽然电线或者设备已经断电了，但是这时候的补偿电容由于是两端还有一定的电压，如果这时候人一旦碰到电容或者和电容相连的线路时，人就会有触电危险。
但是如果我们在断电后，利用接地线把存储在补偿电容两端的电经过地线直接引入大地，这样使得电容不带电，从而保证维修人员的安全。
3.电容会充电放电的，接地也可以是放电过程，使电容器保持在一端了零电位。
从而使电容容量达到最优。
4.耦合电容，又称电场耦合或静电耦合。
耦合电容器是使得强电和弱电两个系统通过电容器耦合并隔离，提供高频信号通路，阻止工频电流进入弱电系统，保证人身安全。
电容耦合的作用是将交流信号从前一级传到下一级。
耦合的方法还有直接耦合和变压器耦合的方法。
直接耦合效率最高，信号又不失真，但是，前后两级工作点的调整比较复杂，相互牵连。
为了使后一级的工作点不受前一级的影响，就需要在直流方面把前一级和后一级分开，同时，又能使交流信号从前一级顺利的传递到后一级，同时能完成这一任务的方法就是采用电容传输或者变压器传输来实现。
他们都能传递交流信号和隔断直流，使前后级的工作点互不牵连。
但不同的是，用电容传输时，信号的相位要延迟一些，用变压器传输时，信号的高频成分要损失一些。
一般情况下，小信号传输时，常用电容作为耦合元件，大信号或者强信号传输时，常用变压器作为耦合元件。
电感电容电阻滤波电路
电感电容电阻滤波电路————————————————————————————————作者：————————————————————————————————日期：电感电容电阻滤波电路在电路中，当电流流过导体时，会产生电磁场，电磁场的大小除以电流的大小就是电感，电感的定义是L=phi/i, 单位是韦伯。
电感只能对非稳恒电流起作用，它的特点两端电压正比于通过他的电流的瞬时变化率（导数），比例系数就是它的“自感” 。
电感起作用的原因是它在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，所以，这么说来，任何一个导体，只要它通过非稳恒电流，就会产生变化的磁场，就会反过来影响电流，所以任何导体都会有自感现象产生。
电阻-电容组合起低通滤波作用，这时输入端是两个元件两端，输出端是电容两端，对于后级电路来说，低、高频信号可以过去，但高频信号被电容短路了。
（电容通高频信号，阻低频信号，通交流信号，阻直流信号，对于高频信号，电容现在相当与一根导线，所以将高频信号短路了）对于电容-电阻组合则起高通滤波作用，这时输入端是两个元件两端，输出端是电阻两端，对于后级电路来说，低频信号由于电容存在，过不去，到不了后级电路（电容通高频信号，阻低频信号，通交流信号，阻直流信号），而高频信号却可以通过，所以为高通滤波。
如上图所示为10MHz低通滤波电路。
该电路利用带宽高达100MHz的高速电流反馈运算放大器OPA603组成二阶巴特沃斯低通滤波器。
转折频率为f0=1/2πRC，按图中所示参数，f0=10MHz，电路增益为1.6。
如上图所示为有源高通滤波电路。
该电路的截止频率fc=100Hz。
电路中，R1与R2之比和C1与C2之比可以是各种值。
该电路采用R1=R2和C1=2C2。
采用C1=C2和R1=2R2也可以。
滤波电路分类详解整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。
LC滤波电路原理及设计详解
LC滤波电路LC滤波器也称为无源滤波器,就是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器,顾名思义,就就是该装置不需要额外提供电源。
LC滤波器一般就是由滤波电容器、电抗器与电阻器适当组合而成,与谐波源并联,除起滤波作用外,还兼顾无功补偿的需要;无源滤波器,又称LC滤波器,就是利用电感、电容与电阻的组合设计构成的滤波电路,可滤除某一次或多次谐波,最普通易于采用的无源滤波器结构就是将电感与电容串联,可对主要次谐波(3、5、7)构成低阻抗旁路;单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
LC滤波器的适用场合无源LC电路不易集成,通常电源中整流后的滤波电路均采用无源电路,且在大电流负载时应采用LC电路。
有源滤波器适用场合有源滤波器电路不适于高压大电流的负载,只适用于信号处理,滤波就是信号处理中的一个重要概念。
滤波分经典滤波与现代滤波。
经典滤波的概念,就是根据富立叶分析与变换提出的一个工程概念。
根据高等数学理论,任何一个满足一定条件的信号,都可以被瞧成就是由无限个正弦波叠加而成。
换句话说,就就是工程信号就是不同频率的正弦波线性叠加而成的,组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率范围内的信号成分正常通过,而阻止另一部分频率成分通过的电路,叫做经典滤波器或滤波电路电容滤波电路电感滤波电路作用原理整流电路的输出电压不就是纯粹的直流,从示波器观察整流电路的输出,与直流相差很大,波形中含有较大的脉动成分,称为纹波。
为获得比较理想的直流电压,需要利用具有储能作用的电抗性元件(如电容、电感)组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波与有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波与复式滤波(包括倒L型、LC滤波、LCπ型滤波与RCπ型滤波等)。
有源滤波的主要形式就是有源RC滤波,也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示,此值越大,则滤波器的滤波效果越差。
电容滤波电路
电容滤波电路电容滤波电路是一种常见的电子电路，用于滤除电源信号中的高频噪声，从而提供稳定的直流电压。
它在各种电子设备中被广泛应用，比如电源适配器、音频放大器、电子设备等等。
本文将详细介绍电容滤波电路的原理、结构和工作方式。
让我们来了解一下电容器的基本特性。
电容器是一种存储电荷的被动元件，由两个导体板和介质构成。
当电容器接入电源时，正极板会积累正电荷，负极板会积累负电荷，形成电场。
电容器的容量大小与导体板的面积、介质的介电常数以及板之间的距离有关。
当电容器充满电荷后，即达到稳定状态，电容器对直流信号是一个开路，对交流信号是一个短路。
在电容滤波电路中，电容器被串联在电源输出端和负载之间，起到滤除高频噪声的作用。
当电源输出的直流信号通过电容器时，由于电容器对直流信号是开路的，直流信号可以直接到达负载。
而高频噪声信号由于频率较高，无法通过电容器，从而被滤除。
这样就可以保证负载得到稳定的直流电压，提高电路的稳定性和可靠性。
电容滤波电路的结构相对简单，一般由电容器和负载组成。
电容器的容量选择要根据负载的功率需求和噪声的频率范围来确定。
较大的电容容量可以滤除更低频的噪声，但也会增加电路的成本和尺寸。
因此，在实际应用中需要根据具体情况进行综合考虑。
电容滤波电路的工作方式可以分为两种情况：充电和放电。
当电源开启时，电容器处于放电状态，此时电容器对直流信号是一个短路，直流信号可以直接到达负载。
同时，由于电容器是一个开路，高频噪声无法通过电容器，从而被滤除。
当电源关闭时，电容器开始充电，此时电容器对直流信号是一个开路，直流信号无法到达负载。
但是，由于电容器对交流信号是一个短路，交流信号可以通过电容器到达负载。
这样可以保证负载得到稳定的直流电压，而滤除高频噪声。
在实际应用中，电容滤波电路还可以与其他滤波电路结合使用，如电感滤波电路、滤波电容器和滤波电阻等。
这样可以进一步提高滤波效果，滤除更多的噪声信号。
电容滤波电路是一种常见且有效的滤除高频噪声的电子电路。
电容在电路中的作用及电容滤波原理
电容在电路中的作用及电容滤波原理The manuscript was revised on the evening of 2021电容在电路中的作用及电容滤波原理电容器在电子电路中几乎是不可缺少的储能元件，它具有隔断直流、连通交流、阻止低频的特性。
广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等电路中。
熟悉电容器在不同电路中的名称意义，有助于我们读懂电子电路图。
1、滤波电容：接在直流电源的正、负极之间，以滤除直流电源中不需要的交流成分，使直流电变平滑。
一般采用大容量的电解电容器或钽电容，也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。
2、去耦电容：幷接在放大电路的电源正、负极之间，防止由于电源内阻形成的正反馈而引起的寄生震荡。
3、耦合电容：接在交流信号处理电路中，用于连接信号源和信号处理电路或者作两放大器的级间连接，用以隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。
4、旁路电容：接在交、直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减。
5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。
6、衬垫电容与谐振电容：主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，幷能显着地提高低频端的振荡频率。
是当地选定衬垫电容的容量，可以将低端频率曲线向上提升，接近于理想频率跟踪曲线。
7、补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。
8、中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管间电容造成的自激振荡。
9、稳频电容：在振荡电路中起稳定振荡频率的作用。
10、定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。
11、加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。
电子电路 常识---在电路中的作用---电阻 电容 电感 二极管 三极管
电阻,电容,电感,二极管,三极管,在电路中的作用电阻定义：导体对电流的阻碍作用就叫导体的电阻。
电阻（Resistor）是所有电子电路中使用最多的元件。
电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。
电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。
电阻都有一定的阻值，它代表这个电阻对电流流动阻挡力的大小。
电阻的单位是欧姆，用符号“Ω”表示。
欧姆是这样定义的：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。
出了欧姆外，电阻的单位还有千欧（KΩ，兆欧（MΩ）等。
电阻器的电气性能指标通常有标称阻值,误差与额定功率等。
它与其它元件一起构成一些功能电路，如RC电路等。
电阻是一个线性元件。
说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R常见的碳膜电阻或金属膜电阻器在温度恒定，且电压和电流值限制在额定条件之内时，可用线性电阻器来模拟。
如果电压或电流值超过规定值，电阻器将因过热而不遵从欧姆定律，甚至还会被烧毁。
线性电阻的工作电压与电流的关系如图1所示。
电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻，压敏电阻，热敏电阻等。
但不管电阻是什么种类，它都有一个基本的表示字母“R”。
电阻的单位用欧姆（Ω）表示。
它包括?Ω（欧姆），KΩ（千欧），MΩ（兆欧）。
其换算关系为：1MΩ=1000KΩ ，1KΩ=1000Ω。
电阻的阻值标法通常有色环法，数字法。
色环法在一般的的电阻上比较常见。
由于手机电路中的电阻一般比较小，很少被标上阻值，即使有，一般也采用数字法，即：101——表示100Ω的电阻；102——表示1KΩ的电阻；103——表示10KΩ的电阻；104——表示100KΩ的电阻；105——表示1MΩ的电阻；106——表示10MΩ的电阻。
电路的基本组成及各部分的作用
电路的基本组成及各部分的作用
电路是由电子元件和电路连接所构成的。
基本的电子元件有电源、电阻、电容和电感，它们的作用分别是提供电力、限制电流、储存电荷和储
存电能。
不同的电子元件通过电路连接起来，可以实现电流的流动、信号
的放大和控制等功能。
1.电源：电源是提供电力的装置，可以将电能转换为电流。
电源通常
采用电池、发电机或电力插座等形式。
电源的作用是为电路提供所需的电
压和电流。
2.电阻：电阻是电流流过时产生阻碍电流流动的元件，通过限制电流
流动来达到控制电路的目的。
电阻的主要作用是消耗电能、产生热量和控
制电流。
3.电容：电容是储存电荷的元件，具有存储和释放电荷的能力。
电容
的主要作用是储存电能、滤波和实现信号的延迟。
4.电感：电感是以线圈为主要结构的元件，可以存储电能并在电流变
化时产生电动势。
电感的作用是储存电能、抑制电流的变化和实现信号的
滤波。
5.开关：开关是控制电路通断的元件，可以打开或关闭电路。
开关的
作用是控制电流的流动和实现电路的开关功能。
6.电路连接线：电路连接线将电子元件连接在一起，使电流能够流动，信号能够传输。
电路连接线的作用是连接电子元件，构成闭合的电路路径。
以上是电路中一些基本的组成部分及其作用。
电路的设计离不开这些
基本元件的使用，通过调整元件的参数和连接方式，可以实现各种不同的
电路功能，如放大电流信号、滤波、数据处理等。
电路技术的应用非常广泛，涉及到电子设备、通信、计算机、医疗器械等各个领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（一）电容：
1.一般是过滤作用，比如比如电解电容可以过滤低频，陶瓷电容可过滤高频。
,原理就是电容的通交隔直特性，电容对交流信号通路，信号频率越高，阻抗越小，电容容量越大，阻抗越小，而对直流信号断路。
比如直流电源正负极接一个电容，对交流信号来说相当于短路，于是波动信号就会通过这个电容而消耗掉，于是电压就更稳定，同理，如果在数字地接一电容，那么波动信号就会通过它与地短接，流入地端，而不流入下一级电路。
2.由于正常情况下，并联补偿电容是带电的，并用来补偿线路中的无功功率，提高功率因数，减少电的浪费。
当设备或者线路需要维修时，虽然电线或者设备已经断电了，但是这时候的补偿电容由于是两端还有一定的电压，如果这时候人一旦碰到电容或者和电容相连的线路时，人就会有触电危险。
但是如果我们在断电后，利用接地线把存储在补偿电容两端的电经过地线直接引入大地，这样使得电容不带电，从而保证维修人员的安全。
3.电容会充电放电的，接地也可以是放电过程，使电容器保持在一端了零电位。
从而使电容容量达到最优。
4.耦合电容，又称电场耦合或静电耦合。
耦合电容器是使得强电和弱电两个系统通过电容器耦合并隔离，提供高频信号通路，阻止工频电流进入弱电系统，保证人身安全。
电容耦合的作用是将交流信号从前一级传到下一级。
耦合的方法还有直接耦合和变压器耦合的方法。
直接耦合效率最高，信号又不失真，但是，前后两级工作点的调整比较复杂，相互牵连。
为了使后一级的工作点不受前一级的影响，就需要在直流方面把前一级和后一级分开，同时，又能使交流信号从前一级顺利的传递到后一级，同时能完成这一任务的方法就是采用电容传输或者变压器传输来实现。
他们都能传递交流信号和隔断直流，使前后级的工作点互不牵连。
但不同的是，用电容传输时，信号的相位要延迟一些，用变压器传输时，信号的高频成分要损失一些。
一般情况下，小信号传输时，常用电容作为耦合元件，大信号或者强信号传输时，常用变压器作为耦合元件。
5.电容能抑制器件两端电压变化率，起缓冲作用。
同理电感抑制器件两端电流变化率，如整流电路中电感使导通角增大，续流二极管使输出电压平均值增大。
（二）电阻：
上拉电阻、下拉电阻的作用
所谓上，就是指高电平；所谓下，是指低电平。
上拉，就是通过一个电阻将信号接电源，一般用于时钟信号数据信号等。
下拉，就是通过一个电阻将信号接地，一般用于保护信号。
这是根据电路需要设计的，主要目的是为了防止干扰，增加电路的稳定性。
一般就是刚上电的时候，端口电压不稳定，为了让他稳定为高或低，就会用到上拉或下拉电阻。
有些芯片内部集成了上拉电阻，所以外部就不用上拉电阻了。
但是有一些开漏的，外部必须加上拉电阻。
假如没有上拉，时钟和数据信号容易出错，毕竟，CPU的功率有限，带很多BUS线的时候，提供高电平信号有些吃力。
而一旦这些信号被负载或者干扰拉下到某个电压下，CPU无法正确地接收信息和发出指令，只能不断地复位重启。
假如没有下拉，保护电路极易受到外界干扰，使CPU误以为被保护对象出问题而采取保护动作，导致误保护。
驱动CMOS时,如果TTL输出最低高电平低于CMOS最低高电平时,提高输出高电平
2 .OC门必须加上拉,提高电平值
3加大输出的驱动能力(单片机较常用)
4 CMOS芯片中(特别是门的芯片),为防静电干扰,不用的引脚也不悬空,一般上拉,降低阻抗,提供泄荷通路
5 提高输出电平,提高芯片输入信号的噪声容限,增强抗干扰
6 提高总线抗电磁能力,空脚易受电磁干扰
7 长线传输中加上拉,是阻抗匹配抑制反射干扰
原则:
1 从节约功耗和芯片的电流、能力应是电阻尽量大,R大,I小
2 从确保驱动能力,应当电阻足够小,R小,I大
3.对高速电路,加上拉可能边沿平缓(上升时间延长)
1．驱动能力与功耗的平衡。
以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计时应注意两者之间的均衡。
（三）滤波电路
常用于滤去整流输出电压中的纹波(傅里叶级数中叠加在直流分量上的谐波分量)，一般由电抗元件组成，如在负载电阻两端并联电容器C，或与负载串联电感器L，以及由电容，电感组成而成的各种复式滤波电路，电容输入式（电容C接在最前面）多用于小功率电源中；电感输入式（电感接在最前面）多用于大功率电源。
滤波电路的原理实际是L、c元件基本特性的组合利用。
因为电容器的容抗会随信号频率升高而变小,而电感器的感抗会随信号频率升高而增大。
以图9—3(a)所示的滤波电路来说,当有信号从左至右传输时,L对低频信号阻碍小,对高频信号阻碍大;C则对低频信号衰减小,对高频信号衰减大。
因此该滤波电路容易通过低频信号,称为低通滤波电路。
其特点可用图中的幅一频(UF特性f}}I线表示。
对于图9—3(b)所示的滤波电路来说,容易通过高频信号,所以称为高通滤波电路。
对于图9—3(c)所示的滤波电路,它利用C l和L1串联对谐振信号阻抗小、C2和L2并联对谐振信号阻抗大的特性,能让谐振信号f容易通过，而阻碍其他频率信号通过，所以称为带通滤波电路。
该电路的这种特点可用图中的幅一频(U-F特性曲线概括。
对于图9—3(d)所示的滤波电路,它利用Cl和Ll并联对谐振信号阻抗大、C,和L,,串联对谐振信号阻抗小的特点,容易让谐振频率以外的信号通过,而抑制谐振信号厂F通过,所以称为带阻滤波电路。
（四）傅里叶级数
1.如果一个给定的非正弦周期函数f(x)满足狄利克雷条件（有限个极值点；间断点有限，且是第一类；一个周期内绝对可积），它能展开为一个收敛的级数。
（x）以2L为周期或自定义在[-L,L]上，在[-L,L]可积。
