表面肌电信号数字传感器
表面肌电仪主要技术参数
表面肌电仪主要技术参数传感器：无线；传感器数量:4-16个肌肉信号通道数:16通道充电式锂电池；内置加速度传感器，总计通道数：≥48个；实时同步模拟信号输出：64通道；内置GPS功能：可显示纬度、经度、海拔等数据；A/D转换精度：16位；无线传输距离：≥20米；传感器重量：≤20 g；全传输模式下可连续工作时间：≥8小时；分辨率：16比特；采样频率：≥2000Hz；内存空间：8GB；传感器间延迟：＜500us；加速度计量程可选：±1.5, 4g, 6g & 12g；Overall Channel Noise <0.75Uv；实时反馈功能：信号强度及电池状态，声音/可视化提示；可以在同一块肌肉中的测试氧气和肌电信号，肌电传感器内置在肌氧传感器，并进行同步分析；记录数据：数据存储/无线实时；无线使用ANT建立通信；*数据计算方式：可以实现本地计算和云端计算两种功能；*拥有二次开发接口，可以为眼动仪、综合心理测试仪进行二次开发；主要软件性能：功能齐全的数据采集软件包；实时显示综合控制；用于构建心理学实验程序，采集与分析各类心理-生理指标。
防水防湿，适合所有运动包括水下运动可以在同一块肌肉中的测试氧气和肌电信号，肌电传感器内置在肌氧传感器，并进行同步分析。
用于人体背部双侧的表面肌电（s EMG）的静态分析与扫描。
分析部位始于后颈，贯穿整个脊柱。
可以实现肌肉活动的高清定位、脊柱左右侧肌肉的活动差异及其平衡状态等功能。
用于产生和度量不同的脑力任务，并记录和分析相应的生物反馈指标。
专业用于研究认知心理过程。
特别针对于专业研究者和熟练技术人员，支持用户基于原始生物电信号，对其数据进行自主编程和深入分析。
对心电信号展开专门分析，如心率变异性、脉搏间隙等。
直观图形用户界面；提供采集协议，RMS反馈，触发器功能；分析可分析包括：均方根，绝对均值，移动平均。
基于机器学习的肌电信号识别技术
基于机器学习的肌电信号识别技术近年来，随着人工智能技术的不断发展，机器学习已经成为了许多领域的基石。
其中一项应用就是基于机器学习的肌电信号（EMG）识别技术。
这项技术通过分析人体肌肉电信号的特征，可以识别不同的肌肉运动，为康复训练、智能外骨骼、假肢控制等领域提供了重要的支持。
一、肌电信号的特点肌电信号是人体肌肉的电生理信号，其强度和频率都反映了肌肉收缩的程度。
我们可以通过将肌电信号传感器放在皮肤表面，测量肌肉收缩时肌电信号的变化来了解肌肉的状态。
肌电信号的信号特征包括信号的振幅、频率和时域。
在进行肌电信号识别时，需要提取信号的特征，并使用机器学习算法进行分类。
二、肌电信号识别的应用基于机器学习的肌电信号识别技术是近年来人工智能技术快速发展的一个领域。
应用广泛，主要包括五个方面：1. 康复训练：通过肌电信号识别，可为康复训练提供支持，使病患者在训练过程中获得更准确的肌肉控制，从而加速康复进程。
2. 智能外骨骼：肌电信号识别技术可用于智能外骨骼的研发，将肌电信号转化为机器控制信号，使外骨骼能够根据人体肌肉的运动模式移动。
3. 假肢控制：肌电信号识别可用于假肢控制。
将肌电信号转化为假肢的控制信号，使假肢能够随着人体肌肉运动而移动。
4. 游戏娱乐：肌电信号识别技术还可用于游戏娱乐，通过测量玩家的肌肉运动来控制游戏角色的动作，增强游戏的娱乐性和参与感。
5. 无线电子设备控制：最后，肌电信号识别技术还可用于控制电子设备，通过肌肉信号与电子设备之间的交互实现设备的远程控制。
三、肌电信号的采集和识别肌电信号的采集和识别是基于机器学习的肌电信号识别技术的关键步骤。
在采集方面，需要使用肌电信号传感器将肌电信号转化为数字信号，并将其输入计算机系统。
在信号识别方面，需要清洗、分离和提取信号特征，然后将特征输入到机器学习算法中进行分类和识别。
四、肌电信号识别技术的发展和趋势随着人工智能技术的快速发展，基于机器学习的肌电信号识别技术也在不断发展和壮大。
表面肌电信号检测电路的频率特性分析与优化
表面肌电信号检测电路的频率特性分析与优化表面肌电信号(Surface Electromyography, sEMG)检测电路的频率特性分析与优化一、引言表面肌电信号检测电路是一种用于测量肌肉活动的电子装置。
通过采集肌肉活动时的电位变化，可以分析肌肉的收缩与放松情况，对于康复医学、人机交互、运动控制等领域具有重要的应用价值。
而表面肌电信号的频率特性对于检测电路的性能具有直接影响，因此对其进行分析与优化是十分必要的。
二、表面肌电信号的频率特性表面肌电信号是由肌肉收缩导致的电位变化，其频率范围通常在0.5 Hz至500 Hz之间。
其中低频分量主要反映了肌肉的疲劳、收缩强度、放松程度等信息，而高频分量主要反映了肌肉的快速收缩与放松情况。
因此，表面肌电信号检测电路需要拥有较宽的频率响应范围，以保证对不同肌肉活动的准确检测。
三、表面肌电信号检测电路的频率特性分析方法为了分析表面肌电信号检测电路的频率特性，我们可以采用非线性系统的频率响应分析方法。
具体步骤如下：1. 设计频率扫描信号源：使用一个可调频率的正弦波信号源，以一定的频率范围扫描输入信号。
2. 构建频率响应测试系统：将频率扫描信号源的输出与表面肌电信号检测电路的输入相连接，将检测电路的输出与示波器相连接，通过示波器观察输出信号的幅值与相位响应。
3. 进行频率扫描：通过调节频率扫描信号源的频率，逐步扫描整个信号范围，并记录所得到的幅值与相位响应。
4. 分析频率特性：根据记录的幅值与相位响应数据，可以绘制频率响应曲线，并通过曲线解读得到表面肌电信号检测电路的频率特性。
四、表面肌电信号检测电路的频率特性优化方法在分析了表面肌电信号检测电路的频率特性之后，我们可以采取以下方法进行优化：1. 增大通频带：根据频率特性分析结果，确定信号检测电路的通频带范围。
可以通过增加电路的带宽，采用更高的采样频率等方式来增大通频带。
2. 降低噪声干扰：噪声是影响肌肉信号检测的主要干扰源之一。

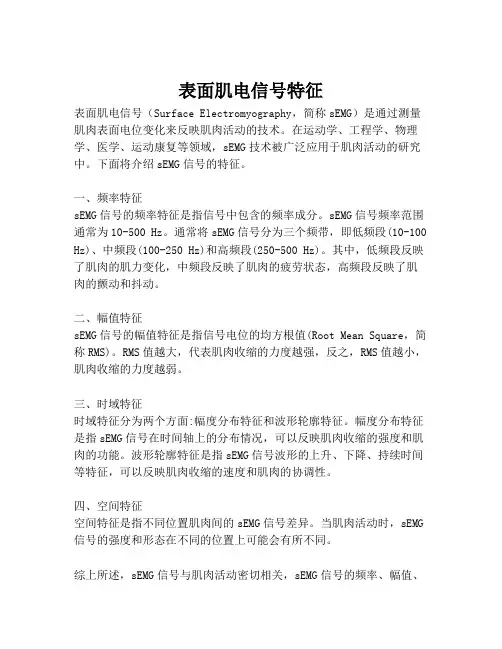

表面肌电信号特征
表面肌电信号特征表面肌电信号（Surface Electromyography，简称sEMG）是通过测量肌肉表面电位变化来反映肌肉活动的技术。
在运动学、工程学、物理学、医学、运动康复等领域，sEMG技术被广泛应用于肌肉活动的研究中。
下面将介绍sEMG信号的特征。
一、频率特征sEMG信号的频率特征是指信号中包含的频率成分。
sEMG信号频率范围通常为10-500 Hz。
通常将sEMG信号分为三个频带，即低频段(10-100 Hz)、中频段(100-250 Hz)和高频段(250-500 Hz)。
其中，低频段反映了肌肉的肌力变化，中频段反映了肌肉的疲劳状态，高频段反映了肌肉的颤动和抖动。
二、幅值特征sEMG信号的幅值特征是指信号电位的均方根值(Root Mean Square，简称RMS)。
RMS值越大，代表肌肉收缩的力度越强，反之，RMS值越小，肌肉收缩的力度越弱。
三、时域特征时域特征分为两个方面:幅度分布特征和波形轮廓特征。
幅度分布特征是指sEMG信号在时间轴上的分布情况，可以反映肌肉收缩的强度和肌肉的功能。
波形轮廓特征是指sEMG信号波形的上升、下降、持续时间等特征，可以反映肌肉收缩的速度和肌肉的协调性。
四、空间特征空间特征是指不同位置肌肉间的sEMG信号差异。
当肌肉活动时，sEMG 信号的强度和形态在不同的位置上可能会有所不同。
综上所述，sEMG信号与肌肉活动密切相关，sEMG信号的频率、幅值、时域和空间特征等特征均可用来量化肌肉收缩的情况，进而为肌肉活动的研究提供依据。
在未来的发展中，sEMG技术将会得到更广泛的应用。

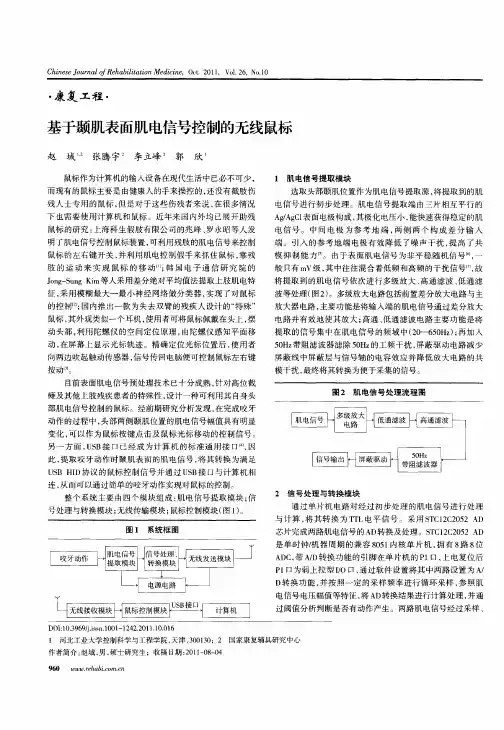

基于颞肌表面肌电信号控制的无线鼠标
选取头部颞肌位置作 为肌电信号提取源 ， 将提取 到的肌 电信 号进行初 步处理 。肌 电信号提取 端 由三 片相互平行 的
Ａ ／ｇ １ 面电极 构成 ， ｇ Ｃ表 Ａ 其极化 电压小 ， 能快速获得稳 定的肌 电信号 。中 间 电极 为 参 考 地端 ， 两侧 两 个 构 成 差 分 输 入
端 。引入 的参考 地端 电极 有效 降低 了噪声 干扰 ， 高 了共 提 模 抑制 能 力 。由于表 面肌 电信 号 为非平稳 随机信 号 ， － 一 般 只有 ｍ Ｖ级 ， 中往往混合着低 频和高频 的干扰信号 ， 其 故
将提 取到 的肌 电信号依次进 行多级放 大 、 高通滤波 、 滤 低通
Ｄ Ｉ Ｏ３ ６ ／ｉ ｎ１０ — ２ ２２ １ ． ．１ Ｏ ： ．９９ｊｓ ． １ １ ４ ． １１ ０ ６ Ｉ ．ｓ ０ ０ ０
ｌ 河北工业大学控制科学与工程学院 ， 天津 ， ０ ３ ；２ 国家康复辅具研究 中心 ３ １０ ０ 作者简介 ： 赵域 ， ， 男 硕士研究生 ；收稿 １期 ：０ １ ０ — ４ ３ ２１－８０
Ａ Ｃ， Ａ Ｄ转换 功能的引脚 在单 片机 的 Ｐ Ｄ 带 ／ １口， 上电复位 后
Ｐ 口为弱上拉 型 Ｉ １ ／ Ｏ口， 通过软 件设 置将其 中两路设 置为 Ａ ／ Ｄ转 换功能 ， 按照一定 的采样 频率进行 循环 采样 ， 并 参照 肌 电信号 电压 幅值等特征 ， Ａ 将 Ｄ转换结果进行计算处理 ， 并通 过 阈值分析判 断是 否有动作产生。两路肌 电信号经过采样 、
果。
【 郭剑峰． 鼠标［ ＿ ３ ］ 助残 Ｊ科技潮， １， ） ７ 】 ２ ０４３． ０ （： 【 王朔， ４ 】 李刚．Ｓ 接 口器件 Ｐ Ｉ Ｓ Ｄ ２ ＵＢ Ｄ Ｕ Ｂ １ 的接 １应用设计 单片机 ３ 与嵌入式系统应用， ０ ， ２ ） ６ ５ ． ２ ２（ ：－ ９ ０ ４ ０５ 【 何乐生， ５ ］ 倪海燕， 国． 宋爱 一种便携式肌 电信号 （ Ｍ ） Ｅ Ｇ 提取 方法 及 其 电路实现『 ． Ｊ 电子测量与仪器学报 ， ０ ， （ ：卜 ７ ． １ ２ ６ ０ ） （一 ４ ０ ２ ２７ ｆ 朱吴， 宇， ６ １ 辛长 吉小军， 表面肌 电信号前端处 理电路 与采集 系 等．
人体表面肌电信号采集系统研究
1.肌电信号提取 利用表面电极提取肌电信号，并且通过利用 INA128 芯片及周边电路软件设计，以实 现能够将微弱肌电信号顺利提取进采集系统； 2.肌电信号放大滤波电路的设计 肌电信号滤波电路是肌电信号采集系统的关键。根据肌电信号的幅频特性以及外界对 肌电信号的影响，设计了较好的滤波电路，特别是设计了一种新型的 50Hz 工频电路，能 够很好的解决工频噪声对肌电信号的影响； 3.真有效值电路设计 真有效值电路能够很好的将肌电信号波形进行整流滤波，方便肌电信号的观测，也实 现日后单片机处理肌电信号； 4.肌电信号数据显示 为了更好采集到得肌电信号使其完整性、准确地显示于计算机，通过利用软件仿真的 方式对系统的硬件电路进行验证，并通过利用 Matlab 软件最终将肌电信号在计算机上显 示出来。 本文通过对肌电信号特点的研究和设计，实现了肌电信号的采集显示功能。并且依据 设计方法可以推广到低频微弱信号在强电磁波噪声干扰下的采集。 关键词：表面肌电信号，滤波电路，50Hz 工频陷波，数据采集。
§1-3 研究内容
国外公司肌电采集系统能很好的完成肌电信号的提取采集，但是由于高昂的价格和较差的兼容性， 以及较差的便携性，对于我们的康复工程和假肢控制带来不便。
在国内生理信号采集技术已有几十年的技术积累。70 年代末，国内医学信息技术进入了新的发展 阶段。许多专家开始了以赶超国际医学研究水平为目标的课题实施。而真正以微型计算机为基础的革 命性生物医学工程研究则从 80 年代初开始。83 年后，由 Z--80 至 8086/8088 CPU 及 PC 总线机种与 DOS 系统的普及，尤其是国产化优质价廉的采集控制接口产品的推广，给国内生理医学工程技术的发 展，注入了强有力的增长剂。国内近几年肌电采集放大系统发展迅速。南京大学微弱信号研究中心研 制的 HB-851 系统能采集到原始的肌电信号，能够比较好的消除噪声的影响。Pclab 生物信号采集处理 系统是国内对生理信号采集研究的最新科研成果，它主要由硬件与软件两大部分组成。硬件主要完成 对各种生物电信号（如：心电、肌电、脑电）与非电生物信号（如：血压、张力、呼吸）的采集，并 对采集到的信号进行调理、放大，进而对信号进行模/数（A/D）转换，使之进入计算机。特别是近 2
表面肌电信号检测电路的多通道与多传感器设计
表面肌电信号检测电路的多通道与多传感器设计表面肌电（surface electromyography，sEMG）信号是一种用于检测肌肉活动的信号，常用于医学、康复和运动科学等领域。
在设计表面肌电信号检测电路时，采用多通道与多传感器的设计方案能够提高信号质量和测量准确度，本文将就此进行探讨。
一、多通道设计在表面肌电信号检测电路中，多通道设计能够同时采集来自不同位置的肌肉信号，从而提供更全面和准确的肌肉活动信息。
多通道设计的核心是模拟前端电路，它能够放大和滤波输入信号，并将信号转化为数字形式供后续处理。
为了实现多通道设计，可以采用多路放大器来处理不同通道的信号。
每个放大器的增益和滤波频率可以针对不同通道进行调整，以满足不同肌肉信号的特征。
此外，为了减少通道间的干扰，还可以采用差动放大器架构。
差动放大器通过比较两个输入信号的差异来消除共模干扰，提高信号的抗干扰能力。
二、多传感器设计多传感器设计能够进一步提高表面肌电信号的检测能力。
通过在不同位置放置多个传感器，可以同时监测多个肌肉的活动情况，从而获得更为准确的肌肉活动模式。
多传感器设计需要考虑传感器的选型和布局。
选择合适的传感器能够提高信号的灵敏度和稳定性。
常用的肌电传感器包括干式电极和湿式电极，它们具有不同的特点和适用范围。
在布局方面，应根据监测目标和肌肉结构来确定传感器的位置，确保能够充分覆盖所需监测的肌肉区域。
为了实现多个传感器的数据采集和处理，可以采用多通道数据采集系统。
该系统能够同时读取并存储多个传感器的信号，以供后续的信号处理和分析。
在选择数据采集系统时，需要考虑输入通道数、采样频率和数据传输方式等因素，以满足实际需求。
三、综合设计方案在实际应用中，多通道与多传感器的设计方案可以综合使用，以实现更为全面和准确的表面肌电信号检测。
这样的设计方案能够充分利用现有的技术手段，提高信号的采集和处理效果。
综合设计方案的实现需要兼顾多通道电路和多传感器布局的要求。
表面肌电信号检测电路的原理与设计方法
表面肌电信号检测电路的原理与设计方法表面肌电信号（Surface Electromyographic Signals, sEMG）是一种用于检测人体肌肉活动的生物电信号。
sEMG信号检测电路的设计是为了提取和测量这些信号，用于各种应用，如康复医学、运动控制、人机交互等。
本文将介绍sEMG信号检测电路的原理、设计方法和相关考虑因素。
一、表面肌电信号简介表面肌电信号是通过肌肉纤维活动而产生的电信号，由肌肉活动引起的离子流动引起了肌肉组织的生物电势变化。
sEMG信号具有较低的幅度和较高的噪声水平，需要通过合适的电路设计和信号处理技术来提取有用的信息。
二、表面肌电信号检测电路的原理表面肌电信号检测电路主要由前置放大器、滤波器和增益控制器组成。
其工作原理如下：1. 前置放大器：前置放大器用于增强sEMG信号的幅度，以便后续的信号处理。
由于sEMG信号的幅度较小，前置放大器应具有高放大倍数、低噪声和宽频带特性。
常用的前置放大器电路包括差分放大器和双电源放大器。
2. 滤波器：滤波器用于去除sEMG信号中的噪声和无关频率成分，以提取感兴趣的信号。
常用的滤波器包括低通滤波器和带通滤波器。
低通滤波器主要用于去除高频噪声，带通滤波器可选择性地通过感兴趣的频率范围。
3. 增益控制器：增益控制器可根据需求调整sEMG信号的放大倍数，以适应不同的应用场景。
它可以通过选择不同的反馈电阻或电压增益控制电路来实现。
三、表面肌电信号检测电路的设计方法在设计表面肌电信号检测电路时，需要考虑以下因素：1. 电源选择：应选择适宜的电源电压和电流，以满足电路的工作要求，并保证信号的质量和稳定性。
2. 前置放大器设计：根据sEMG信号的幅度和噪声水平，选择合适的放大倍数和前置放大器电路。
同时，注意选择低噪声、宽频带的运算放大器和适当的反馈电路。
3. 滤波器设计：根据应用需求，选择合适的滤波器类型和截止频率。
滤波器的设计应考虑滤波器特性、阶数和滤波器电路的实现方式。
2007_多通道道表面肌电信号数据采集与处理系统
学位论文作者签名：朱昊
日期：
2007 年
2月
9日
上海交通大学 学位论文版权使用授权书
本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保 留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借 阅。本人授权上海交通大学可以将本学位论文的全部或部分内容编入有关数据库 进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
保密□，在 本学位论文属于 不保密□。√ （请在以上方框内打“√” ）
年解密后适用本授权书。
学位论文作者签名： 朱昊
指导教师签名：施文康
日期：
2007 年
2 月
9日
日期： 2007 年
2月 9 日
上海交通大学硕士论文
第
本课题研究意义
肌电图 ( Electromyograhy或EMG)是研究或检测肌肉生物电活动，借以判断神经
第 1 页
上海交通大学硕士论文
第一章：绪论
32Mb/s，但由于PC接口资源有限且需要对接口卡的硬件资源（I/O地址，内存，中断， DMA）进行合理的配置，以避免资源冲突。常会出现一块或多块插卡因无法合理配置 而不能正常工作的情况， 严重时可导致系统崩溃； 实际上， 这是一项相当艰巨的任务， 即使一些专业人士，有时也很难一次配置成功。对其他人士来说，难度就更大了。另 外： （1）内置式插卡容易受到PC机箱内高频信号干扰的影响，从而降低系统的采样 精度和稳定性； （2）计算机主板上的插槽个数是有限的，仪器电路插卡的安装必须断电，打开 机箱操作，很不方便； （3）接口插卡的质量高低、兼容性和标准性的程度以及驱动软件的可靠性直接 影响计算机的寿命和系统的稳定性； （4）像笔记本之类的小体积PC很难用接口插卡进行扩展 （5）接口卡设备驱动程序的安装、调试甚至正常运行的过程仍需要各种技术支 持。 这些弱点使得他们的应用受到了很大的限制，现在的UART串行口虽然支持外插， 但因其速度太慢，远不能适应现今高速设备的发展需求。对于一些特殊场合，经常使 用便携式的采集设备，将采集到的数据存储在设备中，带回室内再将它送给计算机进 行分析处理；或是开发专门的利用笔记本电脑实现的采集器。USB正是作为这些困难 的一种解决方案而出现的。 USB接口是一种通用型的标准接口，体积小，便于插接。带USB接口的外设既可以 适用于台式计算机，也能适用于笔记本电脑。USB建立了一套连接和访问外围设备的 方法，可以有效的降低成本，简化设备的连接和配置，解决外围设备与PC机接口所存 在的技术问题。USB是一种通用的总线标准，符合USB总线标准的不同厂家生产的不同 设备可以在一个开放的体系下得到广泛的应用[1]。这就带来了极大的方便，使设备更 加具有通用性。因此采用USB和上位机连接将是数据采集处理系统发展的一种必然的 趋势。开发一种新型的利用现行USB接口技术的肌电信号数据采集系统是有现实意义 的。
表面肌电信号信号处理方法及其应用
表面肌电信号信号处理方法及其应用全文共四篇示例，供读者参考第一篇示例：表面肌电信号（Surface Electromyography，简称sEMG）是通过将一对电极放置在人体表面以测量肌肉电活动的一种技术。
sEMG 可以用来研究肌肉收缩模式、运动控制、疼痛评估以及康复训练等领域。
为了提取和处理sEMG信号，需要一系列信号处理方法来识别和分析特定的生物特征。
sEMG信号的种类繁多，包括静态和动态信号、噪声信号、交叉传导干扰等。
如何有效地处理sEMG信号成为了研究和实践中的关键问题。
sEMG信号的处理方法可以分为前端处理和后端处理两个阶段。
前端处理主要包括信号获取、预处理和特征提取。
在信号获取阶段，需要选择合适电极类型、布置和放置位置以保证信号的准确性和稳定性。
预处理阶段包括滤波、放大、降噪等步骤，旨在将原始信号进行去噪和增强。
特征提取阶段则是从预处理后的信号中提取出有价值的特征，如幅度、频率、时域或频域特征等。
后端处理主要包括模式识别、分类和应用。
模式识别技术通过机器学习算法将特征化的sEMG信号与肌肉运动模式进行关联，实现对肌肉运动的识别和分类。
常见的模式识别方法包括支持向量机、人工神经网络、模糊逻辑等。
分类技术则进一步将不同的肌肉运动模式进行区分和识别，为康复训练和疾病诊断提供依据。
应用阶段将处理后的sEMG信号应用于康复训练、人机交互、假肢控制等领域，从而提高生活质量和康复效果。
除了传统的处理方法，近年来还出现了一些新的sEMG信号处理技术。
基于深度学习的特征提取和分类方法已经在sEMG信号处理中取得了很好的效果。
深度学习通过构建多层神经网络进行特征从原始信号中学习和提取，能够更有效地处理复杂的sEMG信号。
生物信息学技术也开始应用于sEMG信号处理中，通过对生物特征的分析和模拟，实现对sEMG信号更深层次的理解和处理。
表面肌电信号的处理方法及其应用是一个不断发展和创新的领域。
随着研究和技术的进步，我们相信在未来，sEMG信号处理将更加高效和智能化，为康复训练、生物医学工程和健康管理等领域带来更多的应用和推动。
数字信号处理肌电信号的分析
1
燕山大学单片机数字信号处理课程设计
第2章 系统总体设计方案
在上位机利用 Matlab 软件对肌电信号进行时域和频域(包括 FFT， 功率谱，倒谱)分析，计算均值、标准差、方差、积分肌电值 IEMG、均方 根有效值 RMS 等时域指标参数和平均功率频率 MPF、中位频率 MF 等频域 指标。比较不同动作下肌电信号特征，在设计的信号分析及显示界面中显示 出来。
燕山大学单片机数字信号处理课程设计
燕山大学
课程设计说明书
题目：肌电信号分析及动作识别
学院（系）： 电气工程学院 年级专业： 学 号： 学生姓名： 指导教师： 教师职称：
燕山大学单片机数字信号处理课程设计
电气工程学院《课程设计》任务书
课程名称： “单片机原理及应用——数字信号处理”课程设计
基层教学单位：自动化仪表系
积分肌电值 IEMG：
3
燕山大学单片机数字信号处理课程设计
积分肌电值就是对所有信号取绝对值后尽心均值的求解，由于对肌电信号直 接求均值，均值近似为零，无法表征信号间的差异。若对肌电信号取绝对值 后再进行均值运算后，均值恒大于零，因而可用于提取肌电信号的特征。公 式如下：
均方根 RMS：
均方根就是一组数据的平方和除以数据的个数再开方，均方根是最理 想的平方滤波方式的典型，让滤波更平滑，更大限度的滤掉噪声。因 此，对肌电信号求均方根，可以滤除信号中的噪声，使滤波后的信号 更平滑、更明显。公式如下：
5
燕山大学单片机数字信号处理课程设计
屈信号数据基本信息： 均值 = 0.03502 标准差 = 0.05775 方差= 0.00334 均方根=0.06754 中位频率=11.4033 积分肌电值 IEMG = 0.05437 均方根有效值 RMS= 0.17246
表面肌电信号检测电路的多通道数据同步与处理
表面肌电信号检测电路的多通道数据同步与处理表面肌电信号（Surface electromyography，sEMG）是一种用来检测肌肉活动的非侵入性技术。
sEMG信号具有多通道性，即可以同时采集来自不同肌肉群的信号。
在多通道数据采集过程中，需要解决数据同步与处理的问题，以确保数据的准确性和可靠性。
一、数据同步的重要性sEMG信号的采集过程中，通常会使用多个传感器来获取不同部位的信号。
然而，由于不同传感器之间的触发或采样时间存在微小差异，导致数据之间存在时间偏移。
若未进行同步处理，将会对后续数据分析的结果产生负面影响。
二、多通道数据同步方法在多通道数据同步方面，有多种方法可供选择，如硬件同步和软件同步。
1. 硬件同步方法硬件同步方法通过外部触发信号和时钟信号来确保数据的同步采集。
具体实现方法包括：- 使用专门的同步电路，通过触发器将不同通道的采样信号同步；- 采用一致的时钟源，使不同通道的采样频率相同；- 借助同步电源，确保不同通道的传感器工作在同一电压或电流水平。
2. 软件同步方法软件同步方法通过信号处理算法来实现数据的同步。
主要步骤包括：- 采集所有通道的原始数据；- 对数据进行预处理，去除噪声和干扰；- 通过时间戳或触发信号，对不同通道的数据进行对齐；- 调整采样频率，使得不同通道的数据以相同的速率进行存储。
三、多通道数据处理方法在多通道数据采集后，需要进行一系列处理方法，以提取有用信息并消除噪声。
1. 滤波处理sEMG信号存在大量噪声，影响数据的准确性。
滤波处理可以采用低通滤波器、高通滤波器、带通滤波器等来消除噪声，同时保留信号的主要频域特征。
2. 特征提取特征提取是对sEMG信号进行分析和处理的重要步骤。
常用的特征提取方法包括时域特征和频域特征两种。
时域特征包括均值、方差、波形长度等；频域特征则包括功率谱密度、谱熵等。
3. 模式识别与分类通过设计有效的模式识别算法，可以将sEMG信号与相应的肌肉活动进行关联，并对不同运动状态进行分类。
表面肌电信号检测电路的嵌入式系统设计与实现
表面肌电信号检测电路的嵌入式系统设计与实现在运动科学、医学康复和人机交互等领域，表面肌电信号（Surface Electromyography，简称sEMG）被广泛用于肌肉活动的监测和分析。
为了提高sEMG的采集和处理效果，嵌入式系统的设计与实现成为关键技术之一。
本文将介绍sEMG检测电路的嵌入式系统设计与实现过程。
一、嵌入式系统概述嵌入式系统是一种特定功能的计算机系统，需要实时性能和高度集成性。
在sEMG检测中，嵌入式系统可以实现信号的采集、滤波、放大和数字化等功能，为后续的信号处理提供高质量的原始数据。
二、硬件设计1. 信号采集电路为了保证sEMG信号的准确性和稳定性，采集电路需要合理设计。
一般采用差分放大器和预处理电路对信号进行放大和滤波处理。
同时，应采用抗干扰设计，如地线隔离、滤波器和屏蔽等手段，以提高信号质量。
2. 转换电路采集到的模拟信号需要经过模数转换器转换为数字信号。
根据系统要求，选择合适的模数转换器，通常考虑分辨率、采样频率和功耗等因素。
3. 控制电路嵌入式系统需要一套稳定可靠的控制电路来实现对硬件的控制和数据的传输。
常见的控制电路包括微处理器、存储器和外设等。
三、软件设计1. 系统架构设计根据嵌入式系统的硬件设计，确定系统的总体架构。
包括各个功能模块的划分和接口定义。
2. 信号处理算法sEMG信号的处理涉及到滤波、特征提取和模式识别等算法。
合理选择和优化算法可提高嵌入式系统的实时性和准确性。
3. 嵌入式软件开发根据系统需求，使用合适的嵌入式开发工具进行软件开发。
编写低级驱动、任务调度和应用层代码，保证系统的稳定性和高效性。
四、系统实现与优化在完成软硬件设计后，进行系统实现与优化是必要的。
首先进行功能测试，验证系统的稳定性和可靠性。
然后可以对系统进行优化，包括降低功耗、提高采样频率和增强数据传输效率等。
五、应用展望基于表面肌电信号检测的嵌入式系统在康复辅助、智能运动装备和虚拟现实等领域具有广阔的应用前景。
表面肌电信号检测电路的传感器选择与集成技术
表面肌电信号检测电路的传感器选择与集成技术随着科技的发展，生物传感器的应用越来越广泛。
表面肌电信号检测电路是一种常用的生物传感器，用于检测人体肌肉活动产生的电信号。
在选择传感器和集成技术时，需要考虑多个因素，以确保电路的准确性和可靠性。
本文将探讨表面肌电信号检测电路的传感器选择和集成技术。
一、传感器选择在表面肌电信号检测电路中，传感器的选择是至关重要的。
传感器可以根据其测量原理和性能特点进行分类，常用的传感器有以下几种：1. 电极传感器电极传感器是表面肌电信号检测电路中最常用的传感器之一。
它可以将肌肉活动产生的微弱电信号转化为电流信号。
在选择电极传感器时，需要考虑其灵敏度、频率响应、耐久性和适应性等因素。
2. 压力传感器压力传感器是另一种常用的传感器类型，用于测量肌肉活动产生的压力信号。
它可以通过测量肌肉活动对物体产生的压力变化来间接检测表面肌电信号。
在选择压力传感器时，需要考虑其灵敏度、可靠性和线性度等参数。
3. 光传感器光传感器是一种新型的传感器，通过测量肌肉活动产生的光信号来检测表面肌电信号。
它可以通过光散射或光吸收的方式实时监测肌肉活动的变化。
在选择光传感器时，需要考虑其分辨率、响应速度和噪声等性能指标。
二、集成技术在表面肌电信号检测电路中，集成技术的应用可以提高电路的集成度和稳定性。
以下是一些常见的集成技术：1. 可编程集成电路（ASIC）可编程集成电路是一种定制化的集成电路，可以根据具体需求进行编程和配置。
在表面肌电信号检测电路中，ASIC可以实现多通道信号采集和处理，提高电路的灵活性和可靠性。
2. 多通道放大器多通道放大器可以同时采集和放大多个传感器的信号，提高信号的强度和分辨率。
这样可以在更广泛的范围内监测肌肉活动，获得更准确的信号数据。
3. 数字信号处理器（DSP）数字信号处理器可以对采集到的信号进行滤波、去噪和特征提取等处理。
通过使用DSP技术，可以提高信号的质量和准确性，从而更好地分析和理解肌肉活动。
表面肌电信号信号处理方法及其应用
表面肌电信号信号处理方法及其应用全文共四篇示例，供读者参考第一篇示例：表面肌电信号信号处理方法及其应用表面肌电信号（Surface Electromyography，sEMG）是一种通过皮肤表面电极采集肌肉电活动的生物信号。
sEMG信号在生物医学领域广泛应用于肌肉疾病诊断、康复训练和人机交互等方面。
sEMG信号采集受到多种干扰，如电极位置、干扰信号和运动噪声等，需要进行信号处理才能准确提取有用信息。
本文将探讨常见的表面肌电信号处理方法及其应用。
一、sEMG信号处理方法1. 滤波sEMG信号的频谱范围通常在10-500Hz之间，而人体运动的干扰信号频率往往高于500Hz，因此可以通过低通滤波器滤除高频噪声。
还可以使用带阻滤波器去除特定频率的干扰信号。
2. 平滑sEMG信号常受到高频干扰或肌肉颤动的影响，为获得较稳定的信号，可以采用平滑滤波器，例如移动平均滤波或中值滤波，消除信号的高频成分。
3. 归一化由于不同个体之间的肌肉生理特性存在差异，sEMG信号的幅值难以比较。
可以对信号进行幅值归一化处理，将信号幅值映射到统一的尺度上，便于进行比较和分析。
4. 特征提取sEMG信号常包含大量冗余信息，为提取有用信息，需要选取适当的特征参数。
常见的特征参数包括时域参数（如均值、方差、波形长度）、频域参数（如功率谱密度、频谱均值）和时频域参数（如小波包系数、短时傅里叶变换系数）等。
5. 模式识别对提取的特征参数进行模式分类和识别，可实现不同肌肉动作或状态的自动识别。
常用的分类方法包括支持向量机、人工神经网络和决策树等。
1. 肌肉疾病诊断sEMG信号可以反映肌肉功能、神经传导和协调性，对多种肌肉疾病如肌无力、肌张力失调和肌萎缩等具有敏感性。
通过对病人肌肉运动信号的采集和分析，可以帮助医生进行准确的诊断和治疗。
2. 运动康复训练sEMG信号可以监测肌肉活动情况，为康复医学提供重要参考。
康复医师可以通过对患者肌肉信号的实时监测和反馈，设计个性化的康复训练方案，提高患者康复效果。
表面肌电信号检测电路的多通道设计与测试
表面肌电信号检测电路的多通道设计与测试一、引言表面肌电信号（Surface Electromyography，简称sEMG）是一种用来检测肌肉活动的生物电信号，可以广泛应用于健康监测、康复医学等领域。
为了有效地获取和分析sEMG信号，需要设计并搭建一个可靠且高性能的多通道sEMG检测电路。
本文将探讨表面肌电信号检测电路的多通道设计与测试。
二、设计原理1. 表面肌电信号表面肌电信号是通过电极贴附在人体表面采集得到的肌肉电信号。
sEMG信号的特点是频率较低、幅值较小，在采集过程中容易受到噪声干扰。
因此，设计多通道sEMG检测电路时需要考虑信号放大、滤波和抗干扰能力。
2. 多通道设计多通道设计可以同时采集多个肌肉组的sEMG信号，提高信号采集效率和准确性。
多通道电路的核心是放大器、滤波器和多路选择器。
放大器用于放大sEMG信号，滤波器用于去除噪声和其他不相关信号，多路选择器用于选择要采集的通道。
三、设计与测试过程1. 电路设计根据多通道sEMG检测电路的需求，选择合适的放大器、滤波器和多路选择器器件。
在电路设计过程中，需要注意电路的稳定性、抗干扰能力和功耗等方面的考虑。
2. 电路布局将选定的器件进行布局，保证电路的紧凑性和良好的信号传输。
同时，合理布局还有助于减少噪声和干扰的影响。
3. 电路测试使用合适的测试设备进行电路的功能测试和性能评估。
对电路的放大倍数、滤波效果、抗干扰能力等进行全面的测试，确保电路的稳定运行和准确采集sEMG信号。
四、实验结果与分析经过实验测试，多通道sEMG检测电路设计具备可靠的信号放大和滤波功能。
电路能够准确采集肌肉活动信号，并且对噪声和干扰具有较好的抑制能力。
实验结果表明，设计的多通道sEMG检测电路能够满足sEMG信号的获取需求。
五、应用展望多通道sEMG检测电路在健康监测、康复医学等领域具有广阔的应用前景。
未来的研究可以探索进一步优化电路性能、减少功耗，并结合人工智能算法实现对sEMG信号的自动分析和识别。
表面肌电信号在脑卒中患者上肢运动功能康复中的应用
肌 电信号 采集采 用三 片 Ａ ｇ — Ａ ｇ Ｃ １ 电极 片作 为肌 电信号
采集 电极 ， 其 中两 片贴 于被 测量肌 肉的肌腹 上 ， 另外一 片作 为参考 电极 ， 电极片通过导 线与前置微弱信号放 大器的差分
输入端 和参 考地相连 接 ， 经过放大器 放大后 的信 号经过 Ａ ／ Ｄ
生 并发症 的几率很 高 ， 对 其患者 的运动功 能 、 认 知和交 流能 力、 生理功能和精神状 态都会 造成很大伤害 ， 选择合适 的方 式进行康 复显得尤为重要 。传统 的治疗 方法有物理治疗 、 作 业治疗 、 言语治疗 、 心理治疗等 ， 研究表 明对于脑卒 中遗 留重 度手臂瘫痪 的患者 ， 计算 机辅助手臂训练 比传统方 法能更好 地 改善上肢 肌力 和运 动控制 能力 。计算 机辅助 的运动 功能 训练， 可以看成 是一种游戏 而非训 练 ， 通过游戏 使患者把 注 意力集 中在 运动结果而不是运动本身 ， 作为一项有趣任 务的 主 动 参 与 者 其 动 机 效 应 起 到有 力 的 促 进 作 用 。２ ０ ０ ８年
我国， 脑 卒 中的 年发 病 病 例超 过 １ ５ ０ 万ｎ ， 幸 存 患者 中 ， 有
２ ５ ％丧失 劳动能力 ， １ ５ ％严 重 残 疾 ， 不 同程 度 地 丧 失 独 立 生
活能力及 工作能力 ， 给 社会和家 庭带来沉 重 的负 担 。药物
或
基金项 目： 上海市 重点学科 建设 项 目资助（ Ｙ ０ １ ０ ２ ） ； 上海市科委重点科技攻关项 目（ １ ０ ４ ４ １ ９ ０ ０ ８ ０ ０ ） １ 上海 大学机 电工程 与 自动化学院 ， 上 海市机械 自动化及机器人重点实验室 ， 上海 ， ２ ０ ０ ０ ７ ２ ； ２ 通讯作者
表面肌电原理
表面肌电原理表面肌电原理是指通过电极将肌肉表面的电信号转换成数字信号的技术。
通常使用的电极是贴在皮肤表面的，称为表面肌电电极（sEMG）。
肌肉收缩产生的电信号可以通过肌肉膜的电性质，在皮肤表面形成一个微弱的电信号。
表面肌电电极可以将这个电信号转换成电压信号，通过放大器等设备放大后记录下来。
表面肌电原理主要是利用了肌肉产生的肌电信号，一般与肌肉的收缩和弛缩相关。
在人体肌肉收缩的过程中，有一部分刺激信号通过神经系统传到肌肉纤维，使得肌肉收缩。
在肌肉收缩的同时，肌肉膜的电信号也会发生变化，这个变化可以通过表面肌电电极捕捉到。
通过对表面肌电信号的记录和分析，可以了解肌肉在运动中的变化和活动情况。
表面肌电应用于运动科学、运动训练、康复和生物医学工程等领域，广泛应用于运动控制、人体工效学、肌肉骨骼疾病诊断、人机交互等方面。
表面肌电信号的采集和分析涉及到信号处理、噪声干扰、肌肉电信号的特性和生理解释，需要结合实际的应用情况进行分析和解读。
同时需要充分考虑测量环境、肌肉位置、生理状态等因素对信号的影响。
总体来说，表面肌电原理是一种重要的生物信号记录和分析技术，可以对肌肉活动进行有效的监测和分析，为相关领域的研究和应用提供了有力的支撑。
表面肌电原理的应用非常广泛，其中最为突出的领域是生物医学工程。
在这个领域，表面肌电电极通常用于肌肉康复和运动辅助治疗。
比如，针对一些慢性病患者，在日常生活中，长时间的久坐会导致大腿肌肉萎缩，影响行动能力。
这时候，运动康复师就需要根据患者的情况，设计合适的肌肉训练计划，以恢复肌肉的力量和功能。
在这个过程中，seMG技术可以用来检测肌肉收缩的强度和程度，以及肌肉的活动范围。
运动康复师可以根据这些数据，调整训练计划，使之更加精准而有效。
此外，在智能健身设备领域，seMG技术也有广泛的应用。
很多健身设备都内置了表面肌电电极，可以根据肌肉的收缩情况和力度，智能地调整设备的阻力和角度，以增强锻炼效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表面肌电信号数字传感器
介绍了表面肌电信号数字传感器的设计方法。
根据表面肌电信号产生特点和采集技术的基本要求，研究电极的形状和正确的放置方法，采用仪用放大器INA128设计前置放大电路。
设计有源滤波器，应用串行A/D转换芯片输出数字信号。
实验表明，该方法可以提高信噪比，减小噪声，有效地提取出表面肌电信号。
1 引言
表面肌电（surface electromyography, sEMG）信号是神经肌肉系统在进行随意性和非随意性活动时的生物电变化经表面电极引导、放大、显示和记录所获得的一维电压时间序列信号，其振幅约为0-5000μV，频率0-1000Hz，信号形态具有较强的随机性和不稳定性。
与传统的针式肌电图相比，sEMG的空间分辨率相对较低，但是探测空间较大，重复性较好，对于体育科学研究、康复医学临床和基础研究等具有重要的学术价值和应用意义[1]。
人体是一导电体，工频干扰及体外的电场、磁场感应都会在人体内形成测量噪声，干扰sEMG的检测，所以信号的滤波和电路的屏蔽成为表面肌电信号数字传感器设计的重点。
分为几个部分：电极、放大电路、滤波电路、A/D转换。
2 电极的设计
本文电极极片的基体用铜制作，表面镀银，其形式采用常用的双极型，并在两个电极中间插入了一个参考电极，也称作无关电极，以利于降低噪声，提高对共模信号的抑制能力。
为了消除来自电源线的噪声，采用差动放大的方法。
肌电信号由两个电极来检测，两个输入信号“相减”，去掉相同的“共模”成份，只放大不同的“差模”成份。
任何噪声如果离检测点很远，在检测点上将表现为“共模”信号;而检测表面附近的信号表现为不同，将被放大。
因此，相对较远处的电力线噪声将被消除，而相对比较近处的肌电信号将被放大。
其准确性由共模抑制比（CMRR）来衡量[2]。
肌电信息在人体组织（容积导体）内的传递，会随着距离的增加而很快衰减。
因此电极宜贴放在肌电发放最强的肌腹部，以减少邻近肌肉的肌电干扰（串音）。
采用较小的电极可提高选择性，但会增加电极与皮肤间的接触阻抗。
3 放大电路的设计
人体肌肉组织是皮表肌电的信号源，它发放的肌电经过皮下软组织的体电阻传输至皮肤表面，体电阻约数百欧姆，但是，表面电极与皮肤之间的接触阻抗比较高，约几千欧姆。
接触电阻还受接触松紧程度、皮肤清洁程度、湿度、四季时令变化等多种因素影响，变化很大[3]。
由此可见，对于放大器来说，肌电信号源是一个高内阻的信号源。
在设计肌电信号放大电路时，着重考虑了以下问题：1.高增益：表面肌电信号幅度约在分布μV～mV数量级之间，是一种极其微弱的信号，要将其放大到一伏左右才能方便使用，所以将放大器的增益设置在80dB。
2.高共模抑制比：表面肌电信号的采集易受50Hz工频电源及其它高频电噪声的干扰。
但这些干扰信号在放大器的输入端表现为同幅同相的信号——共模信号，因此选用高共模抑制比的放大电路对干扰信号进行抑制。
3.高输入阻抗：肌肉组织与电极之间的接触阻抗可能在相当大的范围内变化，天气干燥地区，接触电阻甚至高达几万欧姆，在这种条件下，即使放大器的共模比极优良，如果输入阻抗不够高，共模干扰信号也会造成输出误差。
因此必须提高放大器的输入阻抗。
根据以上所述，设计的肌电信号采集电路要求具有高增益、高输入阻抗、高共摸抑制比（CMRR）、低零漂、低失调、低功耗、尤其是低的1/f噪声电压。
本文选用德州仪器（Texas
Instruments）公司的Burr-Brown系列的同相并联差动三运放仪表放大器INA128PA为核心器件搭建了前置放大电路，获得了良好的电路效果。
该芯片内部原理电路图如图1所示
图1 INA128内部原理图
表面肌电信号非常微弱，从电极引导出的信号夹杂着很强的干扰信号，为了避免在干扰较强时信号进入非线性区引起严重失真，应该采用两级放大。
仪用放大器INA128作为一级放大，设计比例运算放大器作为二级放大。
4 滤波器的设计
表面肌电信号一般只有毫伏级电压，信号中往往夹带着低频（接近直流）和高频的干扰信号，真正有用的肌电信号大致在10Hz-500Hz之间。
除此之外，50Hz的工频信号也是一个重要的干扰源，如果不去除可能会掩盖表面肌电信号，根据这些特殊要求，专用滤波器必须具有隔直、滤波功能，并且要求具有高共模抑制比和好的抗干扰性。
低通滤波器采用压控电压源型二阶低通滤波器。
50Hz工频信号对表面肌电信号的采集有很大的影响，它的频率恰好在表面肌电信号能量集中的频段，且其幅度比表面肌电信号大1-3个量级，因此必须除去。
本设计中采用双T 有源滤波器来滤除50Hz的工频信号，如图2所示。
下面来分析可能引入工频干扰的途径：1由空间辐射引入：空间的电磁场可以通过检测设备中的电极连线、印刷电路板上的连线、器件引脚或器件本身感应为相应频率成分的电流，成为噪声混入肌电信号。
空间的电磁场可能来自于多种源，最致命的是电网辐射造成的工频干扰。
2由直流电源引入：检测设备中，为有源器件供电的直流电源通常都是由工频交流电源变压、整流、稳压而得到的。
直流稳压电源不可能达到理想的滤波效果。
以纹波形式存在的工频（或其谐波）电流会通过电源引入到放大电路中。
3由受试者身体引入：暴露于空间电磁场中的受试者身体同样会感应电磁场而产生感应电流，受试者身体所感应的工频电流通过检测电极，与生物电信号一起加到放大器输入端，形成工频干扰。
针对直流电源引入的工频干扰，采用电池对有源器件进行供电。
采用电池供电不仅避免了整流稳压电源纹波所带来的工频干扰问题，而且还消除了因漏电而导致受试者被电击伤的可能。
由于电池的电压较低，用多节电池又会显得体积庞大，所以采用DC/DC模块来升压解决芯片的供电问题。
图2 双T有源滤波器电路
5 A/D转换
由于采样频率并不高，选用8位串行A/D转换器ADC0832即可。
ADC0832使用采样—数据—比较器的结构，采用逐次逼近方式进行转换。
根据多路器的软件配置，单端输入方式下，要转换的输入电压连到一个输入端和地端;差分输入方式下，要转换的输入电压连到一个输入端和另一输入端。
ADC0832 的两输入可以分配为正极或负极，可以由多路器进行软件配置。
但是要注意的是，当连到分配为端的输入电压低于分配为负端的输入电压时，转换结果为全0。
通过和控制处理器相连的串行数据链路传送控制命令，用软件对通道选择和输入端的配置。
串行通信格式在不增加封装大小的情况下，可以在转换器中包含更多的功能。
另外，可把转换器和模拟传感器放在一起，和远端的控制处理器串行通信，而不是进行低电平的模拟信号的远程传送。
这样的处理使返回到处理器的是无噪声的数字数据，避免了模拟信号远传的干扰。
整个采集系统的硬件结构设计完毕，具体电路图3所示：
图3 系统电路图
6 结论
表面肌电信号非常微弱，先要对微弱信号进行放大，才能达到AD采集单元的要求，而且由于人体是一导电体，工频干扰及体外的电场、磁场感应都会在人体内形成测量噪声，干
扰肌电信息的检测，严重影响了测量系统的工作和有用信号的正确测量。
本文根据表面肌电信号产生特点和采集技术的基本要求，设计了表面肌电信号数字传感器，取得了良好的试验效果。
参考文献
[1] 师硕，李锡杰，王旭. 肌电信号采集系统与计算机的串口通讯[J]. 微计算机信息，2006，1：226-227.
[2] Surface Electromyography: Detection and Recording，Delsys Incorporated, 2002
[3] 钱晓进，郑如冰，王传林. 高性能肌电检测前置放大器的设计. 现代科学仪器，2003，19（3）：50-52。
