全封闭式组合电器101页PPT

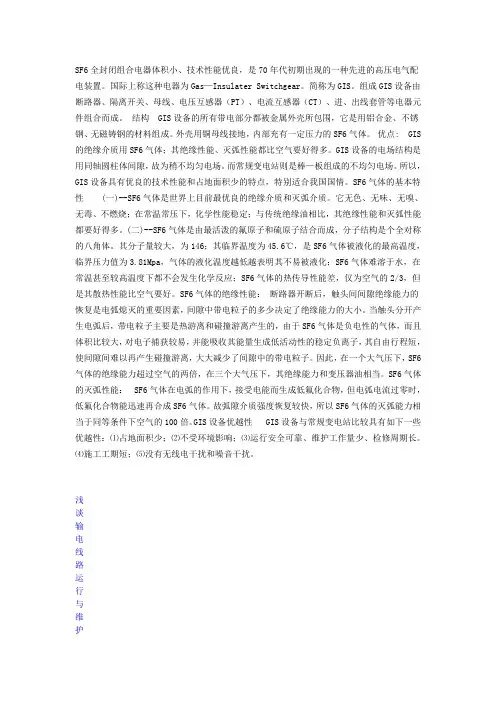

SF6全封闭组合电器
SF6全封闭组合电器体积小、技术性能优良，是70年代初期出现的一种先进的高压电气配电装置。
国际上称这种电器为Gas—Insulater Switchgear。
简称为GIS。
组成GIS设备由断路器、隔离开关、母线、电压互感器（PT）、电流互感器（CT）、进、出线套管等电器元件组合而成。
结构GIS设备的所有带电部分都被金属外壳所包围，它是用铝合金、不锈钢、无磁铸钢的材料组成。
外壳用铜母线接地，内部充有一定压力的SF6气体。
优点: GIS 的绝缘介质用SF6气体；其绝缘性能、灭弧性能都比空气要好得多。
GIS设备的电场结构是用同轴圆柱体间隙，故为稍不均匀电场。
而常规变电站则是棒—板组成的不均匀电场。
所以，GIS设备具有优良的技术性能和占地面积少的特点，特别适合我国国情。
SF6气体的基本特性(一)--SF6气体是世界上目前最优良的绝缘介质和灭弧介质。
它无色、无味、无嗅、无毒、不燃烧；在常温常压下，化学性能稳定；与传统绝缘油相比，其绝缘性能和灭弧性能都要好得多。
(二)--SF6气体是由最活泼的氟原子和硫原子结合而成，分子结构是个全对称的八角体。
其分子量较大，为146；其临界温度为45.6℃，是SF6气体被液化的最高温度，临界压力值为3.81Mpa，气体的液化温度越低越表明其不易被液化；SF6气体难溶于水，在常温甚至较高温度下都不会发生化学反应；SF6气体的热传导性能差，仅为空气的2/3，但是其散热性能比空气要好。
SF6气体的绝缘性能：断路器开断后，触头间间隙绝缘能力的恢复是电弧熄灭的重要因素，间隙中带电粒子的多少决定了绝缘能力的大小。
当触头分开产生电弧后，带电粒子主要是热游离和碰撞游离产生的，由于SF6气体是负电性的气体，而且体积比较大，对电子捕获较易，并能吸收其能量生成低活动性的稳定负离子，其自由行程短，使间隙间难以再产生碰撞游离，大大减少了间隙中的带电粒子。
因此，在一个大气压下，SF6气体的绝缘能力超过空气的两倍，在三个大气压下，其绝缘能力和变压器油相当。
GIS全封闭组合电器.
GIS全封闭组合电器一．概况60年代中期，美国制造了第一套GIS设备，使高压电器发生了质的飞跃，也给配电装置带来了一次革命。
它具有占地面积少、元件全部密封、不受环境干扰、可靠性高、运行方便、检修周期长、维护工作量少、安装迅速、运行费用低等优点，引起世界电力部门的普遍重视。
40年来，GIS设备迅速发展，欧洲、美洲、中东的电力公司都规定配电装置要用GIS设备，在亚洲、非洲、澳洲的发达国家也基本上要用GIS设备，在南非有800KVGIS设备投入运行。
我国GIS设备的研制工作起步于60年代，与世界其他国家基本同步，1971年我国首次试制成功110KVGIS设备，并投入运行，自改革开放以来，我国大型核电站、火电站、水电站、变电站先后都选用了GIS设备、例如大亚湾、秦山核电站，广洲抽水蓄能电站，四川二滩水电站，浙江北仑港，上海石洞口，广东沙角等火电厂，广东江门、云南草铺等变电站，三峡水电站的升压变电站，自80年代以来，国产大型GIS设备也投入运行，SF6全封闭组合电器配电装置的英文全称是Gas Iusulated Sub Station ,可缩写成GIS。
现在已习惯SF6全封闭组合电器配电装置俗称为GIS。
与常规配电装置一样，它是由断路器、隔离开关、快速或慢速接地开关、电流互感器、避雷器、母线及这些元件的封闭外壳、伸缩节和出线套管等组成。
也就是将上述间隔的配电装置设备通过封闭式组合，加装在一个充满一定压力的SF6气体的仓内，其间电气绝缘可依靠间隔内SF6气体保证。
SF6气体同时也起灭弧介质的作用。
GIS设备除有优越的技术性能外，由于GIS采用了最小电气距离的封闭组合结构，其最大的优点就是设备所占的土地面积只有常规设备的15%--35%这对我国节约土地的国策是非常有利的，十分符合我国的国情。
由于GIS的带电体和绝缘元件均封闭在金属外壳内，不受外界环境的影响，且布置的重心低，抗震能力强，因而它适宜使用在环境条件恶劣的地区。
_六氟化硫断路器和全封闭组合电器的构造及原理71页PPT
兔花
相开
元
逢处
春
大照
梦宫
归闱
。；
金陵十二钗图册判词之 元春
第一句写元春在宫中生活了二十多年，对人世间的荣辱甘 苦有了新的认识，觉得自己实到了“那不见得人的去处”。
第二句石榴花开在宫廷里，喻元春的荣耀。写元春从女史到 凤藻宫尚书，直至贤德贵妃，荣耀一时，像石榴花盛开时一 般火红。
二十年来辨是非，榴花开处照宫闱； 三春争及初春景，虎兔相逢大梦归。
【 终 身
误 】
【收尾·飞鸟各投林】
为官的,家业凋零,富贵的,金银散尽,有恩 的,死里逃生,无情的,分明报应。欠命的,命已 还,欠泪的,泪已尽。冤冤相报实非轻,分离聚 合皆前定。欲知命短问前生,老来富贵也真侥 幸。看破的,遁入空门,痴迷的,枉送了性命。 好一似食尽鸟投林,落了片白茫茫大地真干净!
通过若干
判词、画
册和歌词
第五回： 交代《红
《贾宝玉 梦游太虚 幻境》
楼梦》众 多主要人
物和次要
人物的发
展和结局
金 林黛玉 薛宝钗 陵 贾元春 贾迎春 十 贾探春 贾惜春 二 钗 史湘云 李纨 正 王熙凤 巧姐 册 秦可卿 妙玉
金陵十二钗副册 香菱
金陵十二钗又副册 晴雯、袭人
金陵十二钗
黛 可叹停机德，堪怜咏絮才！ 宝 玉 玉带林中挂，金簪雪里埋。 钗
偶势
因败
济休
刘云
氏贵
，，
巧家
得亡
遇莫
恩论 人亲
巧 姐
。。
金陵十二钗图册判词之 巧姐
第一句意思是说，权势已经衰败，就不要提什么过去的富贵 了。 第二句是说，家业已经凋零，就不要再谈论什么骨肉至亲了。
势败休云贵，家亡莫论亲。偶因济刘氏，巧得遇恩人。
SF6气体绝缘全封闭组合电器(20100905)
第二章 GIS结构介绍
西开GIS成品结构介绍
7．西开GIS操作元件图例和符号
GIS设备的所有带电部分都被金属外壳所包围， 它是用铝合金、不锈钢、无磁铸钢等材料做成。 外壳用铜母线接地，内部充有一定压力的SF6 气体。
①母线 多由铝合金管制成，母线两端插入到 触头座里。母线可以做成三相共筒的，也可以 做成单相的。前者多半用于110kV以下的GIS 设备，后者多用于220kV以上的GIS设备。母 线的表面要求光洁度高．没有毛刺和凸凹不平 之处，它由环氧树脂浇铸的盆形绝缘子或母线 绝缘子支撑着。
第二节 电网对高压电器设备的要求
1. 有可靠的耐受电压的能力 2. 有可靠的耐受电流的能力 3. 有可靠的短路保护功能 4. 具有良好的操作特性 5. 对自然环境良好的适应性
1、有可靠的耐受电压的能力
某一额定电压的电器，其内、外绝缘 部位应能长期承受相应的最大工作的电压。还 应能承受相应的大气过电压(全波和截波冲击试 验电压)和内过电压(工频试验电压、操作波试 验电压)的作用，各绝缘部位不应损坏。
另外，GIS设备的支架、管道．电缆外皮与外壳连接 之后，也有感应电压，也有环流产生。由于外壳与上 述零件接触不良的地方，还会产生火花，使管道、电 缆外皮产生腐浊。
二、解决方法
1、第一种方法，在GIS设备外壳用全链多点接地 方法，它的优点是GIS外壳的感应电压为零．但 会引起环流．金属外壳仍然发热，输送容量还要 下降；
SF6气体绝缘全封闭组合电器 (GIS)
目录
➢ SF6全封闭组合电器的设计 ➢ GIS结构介绍 ➢ GIS设备详解 ➢ GIS设备试验 ➢ GIS安装与维护 ➢ GIS的检修 ➢ 断路器的故障处理 ➢ GIS巡视检查 ➢ SF6气体介绍
GIS(气体绝缘全封闭组合电器)
投入运行8～10年进行，更换密封件、导电触头、绝缘零件、清 扫金属微粒、粉尘等
GIS设备的故障
制造厂造成的故障原因
车间清洁度差 装配误差大 选用材料不当
安装造成的故障原因
不守规程造成金属件划痕 安装现场清洁度差 漏装，螺丝不紧 与其他工程交叉
其他原因
GIS设备故障率统计
GIS设备的安全措施
SF6气体的制造方法
S＋3F2－－SF6＋Q（放热）
SF6气体的绝缘特性
空气中的放电理论：汤逊理论，流注理论 SF6中的放电理论：电负性不利于电离现象 击穿场强：空气:30kV/cm SF6:89kV/cm SF6气体电气强度为空气的3倍
SF6气体的灭弧性能
有优良的热特性 SF6气体的绝缘性能恢复快 有电负性 SF6气体的电弧时间常数小 SF6气体有优良的绝缘性能
SF6气体绝缘全封闭组合电器（GIS ）
主要内容
1. SF6气体的性质 2. SF6全封闭组合电器的设计 3. GIS设备的结构 4. GIS设备的安装简介 5. GIS设备的运行和检修
一、SF6气体的性质
SF6气体的基本特性
无色、无味、无毒、不燃烧 分子量大是空气的5倍 500度以下稳定 电负性
二、SF6全封闭组合电器的设计
三、GIS设备的结构
断路器 隔离开关 母线膨胀补偿器 密度计 互感器和避雷器 连接套管 绝缘子及其密封系统
隔离开关
结构：互相插入式的圆柱体结构
型式
只切断母线 接地隔离开关 快速接地隔离开关
母线膨胀补偿器外形
密度计
作用：监测SF6气体是否泄漏
SF4、S2F2、SF2、SOF2、SO2F2
产生位置主要在灭弧室
GIS组合电器结构动作原理课件
GIS组合电器结构动作原理
16
就地控制柜
整套GIS的每个间隔均配置一个现地 控制柜（LCC），间隔内断路器、隔离开 关、接地开关、快速接地开关与该间隔的 现地控制柜之间、各间隔现地控制柜之间 均通过电缆实现电气连接，通过现地控制 柜可以对它们实施操作。控制柜见下图所 示
每个断路器、隔离开关、接地开关和快 速接地开关的“分-合”状态在现地控制柜 的面板上直接显示。现地控制柜上设有照 明灯。
GIS组合电器结构动作原理
4
标准间隔
GIS组合电器结构动作原理
5
断路器结构原理
断路器作为气体绝缘金属封闭开关设备的最主要元件、核心元件，它 可以开合正常线路中的负荷电流，也能够开合线路故障状态时的短路电流， 以实现对输电线路的控制和保护。
GIS组合电器结构动作原理
6
如下图所示，当接到断路器分闸命令后，
GIS组合电器结构动作原理
13
电压互感器
GIS组合电器结构动作原理
14
电缆终端
电缆终端直接用来完成GIS母线与高压电缆的连接，在电缆终端 电缆头直接用法兰固定，最终绝缘子和高压带电部分封闭在SF6气体 里。电缆终端见如下图所示。
GIS组合电器结构动作原理
15
避雷器
避雷器为无间隙金属氧化物避雷器。每相密封在一个充0.5MPa 六氟化硫气体的接地金属罐体中，并配有放电计数器及泄漏电流测 试仪。下图为避雷器外形及结构。
断路器灭弧原理
GIS组合电器结构动作原理
7
隔离开关
隔离开关由操动机构、传动连杆、绝缘拉杆、导体、中间触头、 动触头、梅花型静触头等组成，如下图所示。
动作原理：操动机构动作带动绝缘拉杆转动，与绝缘拉杆端部 连接的齿轮随之转动，从而驱动与齿轮啮合的齿条带动动触头成直 线运动。
GIS组合电器课件
安装人员进行GIS设备安装
母 线 对 接 后 伸 缩 节 的 检 查
吸附剂的干燥处理
1、未经活化的吸附剂装入瓷皿或不锈钢容器里，放进高 温炉内，加热至500℃（不得超过600℃），恒温4h。炉温降 至300℃，趁热装入密封的金属容器，封好冷却至室温，然 后取出并迅速放入包装袋中封好，避免潮气浸入，也可趁热 装入产品中。
GIS组合电器投入运行前的试验项目
2、定量检漏：
定量检漏采用局部包扎检漏法；对有严重漏气疑问 的地方进行定量检漏。检测程序：用塑料薄膜按被 试部位的几何形状围绕一圈半，封严接缝，塑料膜 与被试品保持一定的空隙（约5mm），尽可能构成圆 柱形或长方形。其边缘用白布带扎进或用胶带沿边 缘粘紧，保证薄膜内气体不外泄。
2、经活化的吸附剂装入GIS前，若发现包装袋已破损， 或倒如吸附剂筐后暴露在大气中的时间超过0.5h,都应把吸 附剂至于200℃烘箱内，干燥2h,取出后立即装入GIS，密封 好，并立即抽真空。
水份处理
水运行的影响关键在于： 如果没有将 SF6 气体控制在 0℃以下， 则在温度变化时绝缘体表面会形成凝露，所附着 的水珠和 SF6 电弧产物发生反应生成 HF 等 低氟化物，从 而导致沿面的绝缘材料和金属表面劣化。 如果将 SF6 露点 的允许值控制在较低 值，则在温度变化时绝缘体表面凝结的 不是水珠而是冰晶，它对绝缘性能几乎没有影响。������ ������ ������ 断路器气室气体含水量小于150uL/L（ppm）,其它气室气 体含水量小于300uL/L （ppm） ，目标小于150uL/L （ppm ）。
0.67MPa
3 .支持绝缘子及划分隔板
支持绝缘子及隔板用的盆式绝缘子 是用环氧树脂制成，这些绝缘子具有对 发生短路故障时产生的电磁力，能够保 持导体与外壳的安全净距的强度。出厂 时加以100％的额定电压下不发生局部 放电的考验。
_六氟化硫断路器和全封闭组合电器的构造及原理 69页PPT文档
户外式六氟化硫断路器
800kV罐式六氟化硫断路器 2019/11/20
1
六氟化硫断路器的操动机构
LW3-10型断路器用弹簧操动机构
2
第一节 六氟化硫断路器
一、概况：
中文名称： 六氟化硫断路器 英文名称： sulfur hexafluoride circuit-breaker，SF6 circuit-breaker 其他名称： SF6断路器 定义： 触头在六氟化硫气体中分合的断路器。 上世纪五十年代第一台六氟化硫（SF6）断路器问世；七十年代在改进了 灭弧装置、突破了密封结构及水分管理等技术问题后，六氟化硫断路器已成 为高压断路器的主要品种之一。 截至2019年1月25日，平高电气研制的LW55B-550/Y6300-63型单断口 罐式六氟化硫断路器产品已通过了容量试验难度最大、试验验证最关键的 T100s和T100a的额定短路开断电流为63kA的开断试验。 运行中，六氟化硫 断路器产品的电压等级最高可达800kV；单断口电压高达550kV（线电压）。3
17
5．旋弧式灭弧装置： （1）根据磁场与电弧运动方式不同,分为径向燃弧式和轴向 燃弧式两种。图6-9是径向旋弧式示例。触头分开后产生的电弧在回路 电动力的作用下，移至圆筒电极，驱动线圈8被接入电路，则移到圆筒 电极处的电弧在驱动线圈轴向磁场作用下快速旋转而熄灭。
（1）灭弧能力强，介质强度高。单断口的电压可以做 得很高，因此，与少油和空气断路器相比，同一额定电压 等级下，SF6断路器所用的串联单元数较少。
（2）介质恢复速度特别快，开断近区故障性能特别好。 通常不加并联电阻就能可靠切断各种故障而不产生过电压。
（3）由于SF6气体的电弧分解物中不含有碳等影响绝缘 能力的物质，在严格控制水分的情况下分解物又没有腐蚀 性，再加触头在SF6中的烧损极轻微，因此SF6断路器允许 开断的次数多，检修周期长。
全封闭式组合电器(GIS)演示文稿共101页
