X射线原理
x射线成像的基本原理
x射线成像的基本原理
X射线的波长很短，仅有几个纳米，其强度是可见光的几千倍。
在医学上，X射线可以穿透人体，通过成像技术把人体内部的结构显示出来，从而帮助医生诊断疾病。
在临床医学中，X射线成像是一种常见的医疗技术。
X射线成像有两种主要的类型：线阵探测器和平面探测器。
前者将X射线聚焦在一个非常小的区域内，而后者则将X射线聚焦在一个非常大的区域内。
根据这个原理，如果通过计算机对X射线进行数字处理，就可以得到图像。
当X射线穿过物体时，会引起原子或分子的振动或转动。
原子和分子在x射线上会产生衍射现象，即所谓衍射现象。
利用衍射现象可以得到许多具有不同特点的图像。
X线由电子束激发产生，其波长很短，在穿透物体时会引起电子能级的跃迁，产生一个光子。
电子跃迁到低能级时，电子会发生电离（形成原子或分子）；当它处于高能级时（电子跃迁到高能级），电子会发生激发（形成原子或分子）。
—— 1 —1 —。
x光的工作原理
x光的工作原理
X光的工作原理主要是借助于X射线的物理性质来实现的。
X
射线是一种高能电磁辐射，它具有很强的穿透性和能量，能够通过人体组织和物体。
当X射线照射到物体上时，会发生以
下几个现象：
1. 吸收：X射线在物体中的不同组织和物质上会发生不同程度的吸收。
对于密度较高的组织如骨骼，它们对X射线的吸收
能力较强，从而在X光片上呈现出较亮的区域；而对于密度
较低的组织如肌肉、脂肪等，它们对X射线的吸收能力较弱，从而在X光片上呈现出较暗的区域。
2. 散射：部分X射线在物体中会发生散射，即改变原来的传
播方向。
散射X射线不会直接显示在X光片上，但会影响到
被吸收的X射线的传播路径，从而对最终的图像质量产生影响。
3. 透射：部分X射线通过物体后没有被吸收或散射而保持直
线传播。
这些透射X射线最终会被记录在X光片上，形成一
个与物体内部组织结构有关的影像。
通过对透射X射线进行探测和记录，可以得到一张X光片。
医生或放射技师通过分析X光片上的亮暗区域、形态和位置，可以了解人体内部的结构和病变情况。
X光检查广泛应用于医学诊断、工业检测等领域，为医生和科研人员提供了重要的影像学信息。
x光原理是什么
x光原理是什么
X光原理是一种通过高能电子束或其他高能电子源与物质相互作用产生的电磁辐射。
当这些高能电子与物质发生碰撞时，它们会失去能量并发出X光。
这些X光具有较短的波长和高能量，能够穿透各种物质，包括人体组织。
X光的产生是基于以下原理：当高能电子束或其他高能电子源进入物质时，电子与物质内的原子发生相互作用。
这些原子中的电子会从其原位被击出，形成一个带正电的离子。
同时，击出电子的位置会留下一个空位。
当相邻的电子填补这个空位时，会释放出一个能量量级相当高的电磁辐射 -- X光。
X光的辐射可以通过不同的方法进行检测和记录，最常见的是使用感光的X光胶片或数字X光探测器。
当X光通过被检测
物体后，它们会与探测器中的感光材料产生互动。
然后，感光材料中的颗粒会在暴露后记录下这些互动的位置和能量，进而形成一张X光图像。
通过X光，我们能够观察到物体的内部结构，如骨骼、器官、软组织等。
这使得X光成为临床诊断和医学影像学中常用的
工具。
此外，X光也在材料科学、物理学、工程学等领域中得到重要应用。
需要注意的是，由于X光具有较高的能量，较长时间的暴露
会对人体产生辐射危害。
因此，在进行X光检查时，需要采
取相应的防护措施，减少辐射对人体的影响。
X射线
应用
工业领域
诊断
x射线的危害与保 护措施
X射线应用于医学诊断，主要依据X射线的穿透作用、差别吸收、感光作用和荧光作用。由于X射线穿过人体 时，受到不同程度的吸收，如骨骼吸收的X射线量比肌肉吸收的量要多，那么通过人体后的X射线量就不一样，这 样便携带了人体各部密度分布的信息，在荧光屏上或摄影胶片上引起的荧光作用或感光作用的强弱就有较大差别， 因而在荧光屏上或摄影胶片上(经过显影、定影)将显示出不同密度的阴影。根据阴影浓淡的对比，结合临床表现、 化验结果和病理诊断，即可判断人体某一部分是否正常 。
发现历史
德国维尔茨堡大学校长兼物理研究所所长伦琴教授（1845～1923年），在他从事阴极射线的研究时，发现 了X射线 。
伦琴 1895年11月8日傍晚，他研究阴极射线。为了防止外界光线对放电管的影响，也为了不使管内的可见 光漏出管外，他把房间全部弄黑，还用黑色硬纸给放电管做了个封套。为了检查封套是否漏光，他给放电管接上 电源（茹科夫线圈的电极），他看到封套没有漏光而满意。可是当他切断电源后，却意外地发现一米以外的一个 小工作台上有闪光，闪光是从一块荧光屏上发出的。然而阴极射线只能在空气中进行几个厘米，这是别人和他自 己的实验早已证实的结论。于是他重复刚才的实验，把屏一步步地移远，直到2米以外仍可见到屏上有荧光。伦琴 认为这不是阴极射线了。伦琴经过反复实验，确信这是种尚未为人所知的新射线，便取名为X射线。他发现X射线 可穿透千页书、2～3厘米厚的木板、几厘米厚的硬橡皮、15毫米厚的铝板等等。可是1.5毫米的铅板几乎就完全 把X射线挡住了。他偶然发现X射线可以穿透肌肉照出手骨轮廓，于是有一次他夫人到实验室来看他时，他请她把 手放在用黑纸包严的照相底片上，然后用X射线对准照射15分钟，显影后，底片上清晰地呈现出他夫人的手骨像， 手指上的结婚戒指也很清楚。这是一张具有历史意义的照片，它表明了人类可借助X射线，隔着皮肉去透视骨骼。 1895年12月28日伦琴向维尔茨堡物理医学学会递交了第一篇X射线的论文“一种新射线——初步报告”，报告中 叙述了实验的装置，做法，初步发现的X射线的性质等等。X射线的发现，又很快地导致了一项新发现——放射性 的发现 。
x线产生原理
x线产生原理

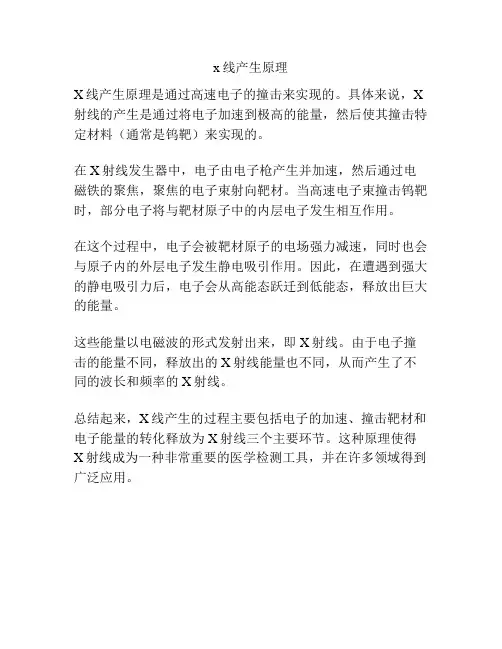

X线产生原理是通过高速电子的撞击来实现的。
具体来说，X 射线的产生是通过将电子加速到极高的能量，然后使其撞击特定材料（通常是钨靶）来实现的。
在X射线发生器中，电子由电子枪产生并加速，然后通过电磁铁的聚焦，聚焦的电子束射向靶材。
当高速电子束撞击钨靶时，部分电子将与靶材原子中的内层电子发生相互作用。
在这个过程中，电子会被靶材原子的电场强力减速，同时也会与原子内的外层电子发生静电吸引作用。
因此，在遭遇到强大的静电吸引力后，电子会从高能态跃迁到低能态，释放出巨大的能量。
这些能量以电磁波的形式发射出来，即X射线。
由于电子撞击的能量不同，释放出的X射线能量也不同，从而产生了不同的波长和频率的X射线。
总结起来，X线产生的过程主要包括电子的加速、撞击靶材和电子能量的转化释放为X射线三个主要环节。
这种原理使得X射线成为一种非常重要的医学检测工具，并在许多领域得到广泛应用。
x射线扫描成像原理
x射线扫描成像原理引言：x射线扫描成像是一种非侵入性的成像技术，广泛应用于医学、工业和安全领域。
本文将介绍x射线扫描成像的原理和应用。
一、x射线的发现和特性x射线是一种电磁辐射，由威廉·康拉德·伦琴在1895年发现。
x射线具有穿透力强、能量高、无色无味等特点，可以穿透物体并被不同组织和物质吸收或散射。
二、x射线扫描成像的原理x射线扫描成像的原理基于x射线的穿透能力和被物质吸收或散射的特性。
具体步骤如下：1. x射线源：x射线扫描仪使用x射线管作为x射线源。
x射线管通过高压电产生x射线。
2. x射线穿透：x射线穿过被扫描物体，被不同组织和物质吸收或散射。
3. 探测器：在x射线穿过被扫描物体后，探测器将接收到的x射线转化为电信号。
4. 数据采集：探测器将转化后的电信号传输给计算机，计算机通过对这些信号的处理和分析，得到图像信息。
5. 图像重建：计算机根据接收到的信号，进行重建算法，生成二维或三维的图像。
三、x射线扫描成像的应用1. 医学领域：x射线扫描成像在医学影像学中得到广泛应用。
通过x 射线扫描成像可以检测和诊断肿瘤、骨折、肺部疾病等疾病，帮助医生制定治疗方案。
2. 工业领域：x射线扫描成像在工业领域用于质检和材料分析。
它可以帮助工程师检测产品的缺陷、测量材料的密度和厚度，提高生产效率和质量。
3. 安全领域：x射线扫描成像在安全领域用于行李和包裹的检查。
它可以帮助安检人员检测非法物品、爆炸品和毒品等，确保公共安全。
四、x射线扫描成像的优势和限制1. 优势：- 非侵入性：x射线扫描成像无需切开人体或物体，对被扫描物体没有伤害。
- 准确性：x射线扫描成像可以提供高分辨率的图像，准确显示被扫描物体的内部结构。
- 快速性：x射线扫描成像可以在短时间内完成扫描和图像重建，提高工作效率。
2. 限制：- 辐射风险：x射线的辐射对人体有一定危害，因此在使用x射线扫描成像时需要控制辐射剂量，保护操作人员和被扫描的对象。
射线检测—X射线检测基本原理(无损检测课件)
5. 射线照相规范
♫
（4）曝光量的选择
曝光量E为射线强度I与曝光时间t的乘积，即 E = I·t。曝
光量的大小要能保证足够的底片黑度。如果管电压偏高，
那么小的曝光量也能使底片达到规定黑度，但这样的底
片灵敏度不够好，所以焦距为600mm时X射线照相的曝光
一般规定底片黑度为1.5～4.0D的范围内。
5. 射线照相规范
♫
➢
➢
➢
（7）象质计（透度计）的应用
象质计是用来检查透照技术和胶片处理质量的。我国标准
规定使用线型象质计。
所谓射线照相的灵敏度是射线照相能发现最小缺陷的能力，
射线照相灵敏度分为绝对灵敏度和相对灵敏度。
绝对灵敏度是指射线透照某工件时能发现最小缺陷的尺寸，
第2节 X射线检测的基本原理
2. 物理基础
➢
单色窄束射线在穿过厚度非常小的均匀介质时，其衰减的
基本规律为：
I= 0 −
其中，I0 ——入射射线强度；
I —— 透射射线强度；
T —— 吸收体厚度；
μ —— 线衰减系数。
0.639
➢
半值层厚度： 1Τ =
➢
宽束连续谱射线衰减规律： = 0 1 + −
➢
愈是使用低能量的射线，吸收系数μ值就愈大，从而可以
得到ΔD较大的缺陷图象。
➢
在采用X射线时要尽可能降低管电压，在采用γ射线时，则
要选择能量较低的γ射线源。但是降低管电压会导致射线
穿透力减小，因而不能得到黑度足够的底片。所以降低管
电压也是有一定限度的。
➢
完整的说法是：在能穿透工件的前提下尽可能地降低X射
x射线透视检查原理
x射线透视检查原理
X射线透视检查是一种医学成像技术，其原理基于X射线的穿透能力。
X射线是一种高能电磁波，能够穿透物质并在物体内部产生阴影。
透视检查利用X射线在物体内部的吸收情况，生成黑白对比度不同的影像，以显示内部结构和异常情况。
X射线透视检查的具体原理如下：
1. 发射X射线：通过X射线发生器产生一束X射线，并照射在被检查的物体上。
2. X射线穿透物体：X射线能够穿透人体组织，其中，密度较低的组织（如肺部）会吸收较少的X射线，而密度较高的组织（如骨骼）会吸收更多的X射线。
3. 接收X射线：在物体的另一侧，放置一个X射线感应器，用于接收穿过物体的X射线。
4. 影像处理：将感应器接收到的X射线信号转换成数字信号，并通过计算机处理成图像。
X射线被吸收的程度越大，图像中对应的像素就越黑。
5. 显示图像：最后，将处理后的图像显示在计算机屏幕上，供医生进行观察和诊断。
需要注意的是，X射线辐射对人体有一定的危害，因此在进行X 射线透视检查时需要严格控制辐射剂量，遵循安全操作规程，减少对患者和医护人员的危害。
1/ 1。
x射线检测 成像原理
x射线检测成像原理
X射线成像原理是利用X射线的穿透性和吸收性来获得物体
内部的影像信息。
X射线是一种电磁波，具有较短的波长和较高的能量，在物质中可以穿透，并且被不同密度和原子序数的物质吸收程度不同。
在X射线成像过程中，首先将被检测物体放置在射线源和探
测器之间，射线源会发出X射线束照射到被检测物体上。
被
照射到的X射线在物体内部与物质相互作用，一部分被吸收，一部分通过物体并达到探测器。
探测器会记录并测量通过的X 射线强度。
根据不同物质对X射线的吸收程度不同，相对较密集的物质
如骨骼会吸收更多的X射线，而相对较不密集的物质如肌肉、软组织会使大部分X射线通过。
探测器测量到的X射线强度
差异将被转化为成像。
利用这些测量值，通过一系列图像处理和重建算法，就可以生成被检测物体内部的影像，以显示出物体的结构、密度分布和形态等信息。
X射线成像广泛应用于医学诊断和工业检测领域，如X射线
摄影、CT扫描和非破坏性检测等。
X射线的基本原理
第一章第一讲X 射线荧光及其分析原理1、X 射线X 射线是一种电磁波，根据波粒二相性原理，X 射线也是一种粒子，其每个粒子根据下列公式可以找到其能量和波长的一一对应关系。
E ＝hv=h c/λ式中h 为普朗克常数，v 为频率，c 为光速，λ为波长。
可见其能量在0.1 ~100（kev ）之间。
γ X 紫 可 红 微 短 长 射 射 外 见线 线 线 光 外 波 波 波 波长 X 射线的产生有几种1、高速电子轰击物质，产生韧致辐射和标识辐射。
其产生的韧致辐射的X 射线的能量取决于电子的能量，是一个连续的分布。
而标识辐射是一种能量只与其靶材有关的X 射线。
常见的X 射线光管就是采用的这种原理。
其X 射线能量分布如下：E kev A o().()=123964λ能量2、同位素X射线源。
同位素在衰变过程中，其原子核释放的能量，被原子的内层电子吸收，吸收后跳出内层轨道，形成内层轨道空位。
但由于内层轨道的能级很低,外层电子前来补充，由于外层电子的能量较高，跳到内层后，会释放出光能来，这种能就是X射线。
这就是我们常见的同位素X射线源。
由于电子的能级是量化的，故释放的射线的能量也是量化的,而不是连续的。
能量3、同步辐射源。
电子在同步加速器中运动，作园周运动，有一个恒定的加速度，电子在加速运动时，会释放出X射线，所以用这种方法得到的X射线叫同步辐射X射线。
2、X射线荧光实际上，有很多办法能产生X射线，例如用质子、α射线、λ射线等打在物质上，都可以产生X射线，而人们通常把X射线照射在物质上而产生的次级X射线叫X射线荧光（X—Ray Fluorescence），而把用来照射的X射线叫原级X射线。
所以X射线荧光仍是X射线。
3、特征X射线有人会问，为什么可以用X射线来分析物质的成分呢？这些都归功于特征X射线。
早在用电子轰击阳极靶而产生X射线时，人们就发现，有几个强度很高的X射线，其能量并没有随加速电子用的高压变化，而且不同元素的靶材，其特殊的X射线的能量也不一样，人们把它称为特征X射线，它是每种元素所特有的。
x射线成像技术的原理
x射线成像技术的原理
X射线成像技术是一种利用X射线穿透物体并记录下其内部结构的影像的技术。
其原理主要包括X射线的产生、透射和检测三个方面。
首先，X射线是通过X射线管产生的。
X射线管中有一个阴极和一个阳极，当阴极上加上高压电流时，电子会被加速并撞击阳极，这个撞击过程会产生X射线。
其次，X射线穿透物体时，会受到物体内部不同材质的吸收和散射作用。
不同密度和组织结构的组织对X射线的吸收程度不同，导致透射出来的X射线强度也不同。
最后，X射线透射过物体后，会被放置在物体另一侧的探测器所接收。
探测器会将接收到的X射线信号转换为电信号，并通过计算机进行处理，最终形成X射线影像。
总的来说，X射线成像技术利用X射线的穿透能力和被物体组织吸收的差异，通过探测器记录下X射线的透射情况，最终形成了
物体内部的影像。
这项技术在医学诊断、工业质检和安全检查等领域有着广泛的应用。
x射线原理
x射线原理
X射线是一种特殊的电磁辐射，最初由德国物理学家威廉卡洛洛伦兹迪乌斯特斯拉（Wilhelm Carl von Rontgen）于1895年发现。
X 射线是一种具有十字状形式的微粒子，它能够向钝头器材传播，使其产生某种效果。
它也具有一定的穿透能力，可以穿透重物，使其在某种情况下被曝光出来。
X射线传播过程可以简化为三个基本步骤：入射，散射和衍射。
入射步骤是产生X射线的步骤，可以用金属管和磁场来产生；散射步骤是将X射线散射到多个方向；衍射步骤是使X射线被分开成多个小的X射线。
X射线的运用可以分成医学应用和工业应用两大部分。
医学应用主要是检查和治疗，如X光照相、CT等，用于检查骨骼、软组织和血管病变等；工业应用主要是检验和分析，如在质量检验中检测金属材料的深度和缝隙，用于检测芯片或微型零件的完整性和外观质量，用于分析样本中的特定微量元素等。
X射线的研究和应用一直是物理学和健康科学的一个重要主题，受益于技术的进步，X射线的研究和应用越来越深入。
X射线具有广泛的应用前景，可以用于医学检查和工业检验，能为人们提供更先进、更全面的健康检查服务。
X射线技术是一项具有重要价值的技术，在实现健康检查和物理科学研究的过程中起着重要的作用。
人们应当加大对X射线的研究，才能更好地利用它来提高人类健康水平。
特征x射线产生的原理
特征x射线产生的原理X射线是一种电磁辐射，它具有波长较短和频率较高的特点。
它是由高能量的电子在原子核带电荷的靶材上发生快速减速而产生的。
X射线的产生原理主要包括电子的束缚和加速、电子的撞击和转移能量以及X射线的发射和衰减等过程。
首先，X射线的产生需要电子源。
常用的电子源有热阴极和冷阴极。
热阴极是利用高温使金属阴极发射热电子，冷阴极则是利用电场作用使阴极发射冷电子。
电子源发射的电子经过加速后进入X射线管。
其次，电子进入X射线管后经过X射线管内的阳极加速，在阳极上产生高速运动的电子流。
阳极通常由一块金属制成，并具有正电荷。
当电子流撞击阳极时，其动能将转移为X射线的能量。
然后，当电子流撞击阳极时，会产生两种不同形式的辐射：连续谱辐射和特征辐射。
连续谱辐射是由于电子通过电磁辐射方式产生的，其能量范围连续分布。
特征辐射是由于电子撞击靶材上的原子核而产生的，其能量范围较窄且具有特定的频率。
最后，特征辐射的产生原理是电子撞击靶材上的原子核，使原子的内层电子被击出或受激跃迁。
当内层电子被击出后，外层电子会跃迁到内层填补空位，这个过程伴随着能量的释放。
这些能量以X射线的形式被释放出来，形成了特征辐射。
特征辐射的能量和频率由靶材的原子结构决定。
特征辐射主要有两种类型：Kα线和Kβ线。
Kα线是由电子从L层跃迁至K层时产生的，具有较高的能量。
而Kβ线是由电子从M层跃迁至K层时产生的，能量较低。
根据能量的不同，特征辐射可以被分为不同的谱线。
此外，X射线在物质中的传播和衰减也是重要的。
X射线在物质中的传播遵循指数衰减规律，即X射线通过物质时，其强度呈指数减弱。
这种衰减规律与物质的密度和原子序数有关。
高密度和较大原子序数的物质对X射线的吸收更强，从而减少了X射线的强度。
综上所述，X射线的产生原理是由高能电子在靶材上发生快速减速，产生的电磁辐射。
特征辐射是由电子撞击靶材原子核而产生的，它具有特定的能量和频率。
X射线的传播和衰减受到物质的密度和原子序数等因素的影响。
x射线检测基本原理
x射线检测基本原理
X射线检测是一种常用的无损检测方法，它基于X射线的穿
透能力和被检测物质的吸收能力，通过对X射线的传播和吸
收情况进行分析来获得被检测物质的结构信息。
X射线是一种能量较高的电磁波，具有很强的穿透能力。
当X 射线通过被检测物质时，会部分被吸收，而被吸收的量与被检测物质的密度和厚度有关。
因此，通过测量X射线的透射强
度变化可以获得被检测物质的密度和厚度信息。
X射线检测的基本原理包括发射源、样品和探测器三个部分。
发射源产生X射线，并将其束缚为一个射线束，照射到样品上。
样品可以是固体、液体或气体，根据需要选择不同的形式。
当X射线通过样品后，探测器会测量射线的透射强度。
探测器一般是一种能够测量X射线的能量和强度的设备。
常
见的探测器包括闪烁体探测器和电离室探测器。
闪烁体探测器通过闪烁效应将X射线转化为光信号并测量其强度，而电离
室探测器则利用X射线的电离效应来测量其能量和强度。
通过测量X射线的透射强度，可以获得被检测物质的吸收系
数或透射率。
吸收系数与被检测物质的密度和原子组成有关，因此可以通过测量吸收系数来得到被检测物质的密度和成分信息。
除了透射法，X射线检测还可以采用散射法进行检测。
散射是指X射线在被检测物质中发生偏转或改变方向的现象。
散射
的类型包括弹性散射和非弹性散射。
通过测量散射X射线的强度和角度，可以得到被检测物质的结构信息。
总的来说，X射线检测通过测量X射线的透射或散射情况来获取被检测物质的结构、密度和成分信息，具有广泛的应用领域，包括医学影像、工业质检和考古学等。
x射线 原理是什么
x射线原理是什么
X射线是一种高能量电磁辐射，具有很短的波长和很高的频率。
它的原理是利用X射线管产生的高能电子束与靶材相互作用，产生X射线辐射。
在X射线管中，由一个阴极发射出来的高速电子经过加速器
加速，然后撞击阳极的靶材。
当高速电子与靶材碰撞时，它们会丢失能量，并发生离子化和激发，产生不同能量的X射线。
这些X射线穿过机壳并出射，形成X射线束。
X射线束进入物体时，会发生一系列的相互作用。
与物体内部原子相互作用的主要过程有：透射、散射和吸收。
透射是指X 射线穿过物体而不与物体内部原子相互作用；散射是指X射
线与物体内部原子发生作用，改变了方向；吸收是指X射线
被物体内部原子吸收掉。
通过探测器测量透射、散射或吸收的射线强度，可以得到与物体内部结构相关的信息。
根据物体不同组织的密度和原子序数，X射线会被吸收或散射的程度不同，从而产生不同的对比度。
利用这些对比度，可以形成X射线影像，用于医学诊断、安
全检查和材料分析等领域。
总之，X射线的原理是利用高能电子与靶材相互作用，产生X 射线辐射，然后通过物体的吸收和散射特性，得到对物体内部结构的信息。
x射线成像原理
x射线成像原理
X射线成像原理。
X射线成像是一种常见的医学诊断技术，它通过X射线的穿透能力和组织对X
射线的吸收能力来获取人体内部的影像信息。
在X射线成像的过程中，X射线穿
过被检查的物体，然后被放置在背后的探测器所接收，最终形成影像。
X射线成像的原理主要包括X射线的产生、穿透和探测三个方面。
首先，X射线是通过X射线管产生的。
X射线管中有一个阴极和一个阳极，当
高压加在X射线管上时，阴极释放出电子，这些电子被加速并撞击到阳极上，产
生了X射线。
这些X射线穿过被检查的物体，其中一部分被组织吸收，一部分穿
透并到达探测器。
其次，X射线的穿透能力是X射线成像的关键。
不同密度和厚度的组织对X
射线的吸收能力不同，这也决定了X射线成像的对比度和清晰度。
例如，骨头对
X射线的吸收能力很强，所以在X射线影像中呈现出明亮的颜色，而软组织对X
射线的吸收能力相对较弱，因此在影像中呈现出较暗的颜色。
最后，X射线的探测是X射线成像的最后一步。
X射线穿过物体后到达探测器，探测器将X射线转换成电信号，并通过计算机处理成影像。
现代X射线成像技术
已经实现了数字化，医生可以通过计算机直观地观察患者的内部情况，从而做出更加准确的诊断。
总的来说，X射线成像是一种通过X射线的穿透能力和组织对X射线的吸收
能力来获取人体内部影像信息的技术。
它通过X射线的产生、穿透和探测三个步
骤来实现影像的获取和显示。
在医学诊断中，X射线成像技术已经成为一种常见的、快速、准确的影像诊断方法，为医生提供了重要的诊断依据，也为患者提供了更好的治疗方案。
X射线光谱分析的原理和应用
X射线光谱分析的原理和应用X射线光谱分析是一种重要的分析技术，它基于X射线的特性对物质进行研究和分析。
本文将介绍X射线光谱分析的原理和应用，并探讨其在不同领域的具体应用案例。
一、X射线光谱分析的原理X射线光谱分析依据X射线与物质的相互作用来获得样品的信息。
其原理主要包括以下几点：1. X射线产生：通过X射线发射管产生高能的X射线，发射管中的阴极产生电子，经过加速后，撞击阳极产生X射线。
2. 样品与X射线的相互作用：高能的X射线与样品中的原子发生相互作用。
主要有光电效应、康普顿散射、孤立子散射等作用，其效应形成了X射线谱。
3. X射线谱的测量：通过光电探测器、康普顿散射探测器等，测量X射线谱。
根据不同能量的X射线能够穿透不同厚度的物质，从而获取元素组成和样品内部结构的信息。
4. 数据分析：通过分析X射线谱，利用标准样品建立光谱库，进行定量和定性分析。
二、X射线光谱分析的应用X射线光谱分析广泛应用于材料科学、环境监测、生物医学等领域。
下面将详细介绍其应用案例：1. 材料分析材料科学中的成分分析是非常重要的，X射线光谱分析可以快速准确地分析材料的元素组成。
例如，对金属材料中的微量杂质进行分析，可以检测到不同元素的含量，从而评估材料的质量和适用性。
2. 环境监测X射线光谱分析可用于环境中有害物质的检测与定量。
例如，对水体中重金属的检测可以使用X射线光谱分析，通过分析不同元素的能谱，判断水体中是否含有有害物质，保护环境的安全。
3. 考古研究考古学中，X射线光谱分析被用于物质的鉴定和年代的确定。
例如，对古陶瓷进行分析，可以了解其成分和生产工艺，推断其年代和来源。
4. 生物医学X射线光谱分析在生物医学领域具有重要作用。
例如，对人体内部的钙、铁等元素进行定量分析，有助于研究骨质疏松等疾病的发生机制，并提供治疗方案的依据。
5. 其他应用领域除了上述应用，X射线光谱分析还被广泛应用于材料的物相分析、催化剂研究、地质学、电子元器件检测等领域。
x射线和核磁共振的原理
x射线和核磁共振的原理
X射线和核磁共振的原理分别如下：
1. X射线：当X线穿透人体时，由于人体各组织的密度和厚度不同，对X线的吸收程度也不同，因此到达胶片上的X线量即有差异，从而形成了黑白对比不同的影像，这种影像就是X 线影像。
这种利用不同密度的组织对X线的吸收程度不同，以白黑影像的密度差异来反映人体组织结构的解剖形态和病理变化，称之为X线成像原理或X线摄影原理。
2. 核磁共振：主要利用氢原子核，因为体内存在大量的水，水里就含有氢原子。
氢原子核在磁场中通过射频脉冲，吸收能量并改变方向。
射频结束后，氢原子核释放能量并恢复过程，这个过程中产生的信号被采集并用来形成图像。
这种成像方式是无辐射的，对软组织的分辨率比较高。
总的来说，X射线和核磁共振是两种不同的成像方式，它们在医学诊断中各有其优势和适用场景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章X线计算机断层成像技术第一节概况一、C T的诞生1914年，俄国学者K.Maenep氏，依照运动产生模糊的理论，首先提出体层摄影的理论，即用一种特殊装置，使想观察的人体某层组织影像较清楚地显示，而该层组织以外的则模糊不清，以获取较大的空间分辨力。
1930年意大利的Vallebona氏开始将体层摄影的有关理论和它的使用方法应用于临床并取得了很好的临床效果。
随着机械工业的发展，1947年Vallebona率先获取了以人体为模型的横断面影像，这种技术后来又发展成回转人体横断面体层技术。
1961年美国神经内科医生Ooldendor提出了电子计算机X线体层技术的理论，1968年英国工程师Hounsfild氏与神经放射学家Ambrose氏共同协作设计，于1972由英国EMI公司成功制造了用于头部扫描的电子计算机x线体层装置并在英国放射学会学术会议上公诸于世，称EMI扫描仪。
这种影像学检查技术与传统X线摄影相比，图像无重叠、密度分辨力高、解剖关系清楚，病变检出率和诊断的准确率均较高而又安全、迅速、简便、无创性，是医学影像学的一项重大革新，促进了医学影像诊断学的发展。
1974年在蒙特利尔(Montreal)召开的第一次国际专题讨论会上正式将这种检查方法称作电子计算机体层摄影(computer tomography,简称CT)。
二、CT的发展CT的应用还不到30年，但发展迅速。
从只能扫描头部的第一二代平移／旋转扫描方式的CT机，至1974年旋转扫描方式的体部CT机；以及1989年在旋转扫描的基础上采用了滑环技术的螺旋CT;后来的电子束CT或称超速CT相继问世。
CT机性能在不断提高，检查领域不断拓宽. CT发展前景广阔，并将沿着影像医学所追求的目标——提高显示病变的敏感性、特异性和推确性，微创或无创，操作简便和降低检查费用等方面不断改进、完善和发展。
第二节CT的组成与功能CT由扫描部分、计算机部分、操作台、显示与记录系统等组成。
一、扫描系统扫描系统包括：扫描机架、扫描床、扫描控制电路等。
（一）扫描机架图6-1是扫描机架外形图，图6-2是扫描机架内部结构。
X线系统、图像采集、X线过滤器、系统准直器均装在机架内。
机架可根据检查需要进行±200或±l 30。
的倾斜。
不同机型，该角度可不同。
✧X系统包括X线管、水冷系统、高压发生系统。
X线管：是产生X线的器件，由阴、阳极和真空玻璃管(或金属管)组成。
与普通的X线管一样，分固定阳极和旋转阳极两种。
安装固定阳极管，其长轴与探测器平行，安装旋转阳极管其长轴与探测器垂直。
⏹固定阳极管主要用于一二代CT机，扫描时间长、产热多，采用油冷或水冷强制冷却。
第三第四代CT机多采用旋转阳极管，因扫描时间短，要求管电流较大，一般为100mA-600mA，采用油冷方式。
旋转阳极管焦点小，要求热容量大，可达3-6M个热单位，这种X线管一般寿命很长，可达2万次扫描以上。
冷却系统：一般扫描架内有两个冷却电路：即X线管冷却电路和电子线路的冷却电路。
无论旋转阳极管还是固定阳极管，在扫描过程中均会产生大量的热。
一方面会影响电子的发射，更为严重的是靶面龟裂，影响到X线质量，所以冷却是必须的。
X线管用绝缘油与空气进行热交换，扫描机架静止部分则用风冷或水冷进行热交换。
扫描机架与外界是隔绝的，所以只有热交换器控制温度。
球管和机架内都有热传感器把信号传给主计算机，当温度过高时，则会产生中断信号，机器停止工作，直到温度降到正常范围才可以重新工作。
另外，主计算机根据扫描参数的设定预算热量值，当预算值超过正常范围时，计算机会在屏幕上给出提示，操作者可通过修改扫描方案，如缩短扫描范围，降低毫安、干伏，螺旋CT则还可用增大螺距的方法等，直到计算机认可。
扫描机架内部温度的升高会影响到电子电路的热稳定性，因此也必须控制温度，一般在18—27度为宜。
高压系统：包括高压发生器和稳压装置。
高压发生器产生X线的形式主要为连续X线发生器和脉冲X线发生器，CT机对高压的稳定性要求很高，电压波动会影响X线能量，而X线能量与物质的衰减系数μ(或称吸收值)密切相关，CT图像是计算机求解吸收值而重建出来的，显然电压的波动会影响到图像质量。
一般说来，CT值的精度要求在0.5％以下。
这就要求高压发生器的高压稳定度必须在干分之一以下，纹波因素为万分之五。
因此，任何高压系统必须采用高精度的反馈稳压措施。
现在新机型多采用高频逆变高压技术，这种方法，电压一致性好，稳定，纹波干扰小，图像分辨力更高。
（二）数据采集系统数据采集系统(data acquisition system，DAS)包括探测器、缓冲器、积分器和A／D转换器等组成。
由探测器检测到的模拟信号，在计算机控制下，经缓冲、积分放大后进行模数(A／D)转换，变为原始的数字信号。
DAS采集数据的时间和控制信导由扫描控制系统SCU产生，并且通过接口提供到DAS。
数据窗开关(DWS)在三种扫描方式(即TOM、TOP、Offset)中任何一种方式下打开数据窗，采集完数据后再关闭数据窗。
数据窗工作时间即数据采集时间。
1、探测器(detector)，是一种能量转换装置。
一般CT常用的探测器为两种基本类型，一种是收集电离电荷的探测器，有气体和固体探测器两种。
气体探测器主要有电离室，正比计数器、盖革计数器等。
固体探测器主要是半导体探测，另一种是闪烁晶体探测器。
无论哪种探测器必须具备以下条件：✧电源：电源适应性强，不同电压均能正常使用，有良好均匀性。
✧社会范围：动态范围宽。
强弱信号都能检测．灵敏度高。
✧余辉时间：余辉时间短，竭止性能好。
✧稳定性：成分稳定，受理化因素影响小、寿命长。
✧体积：体积小、空间配置容易。
气体探测器技术应用的是气体电离室，它是在一个公共压力下的探测器管套内，排列着数百个至数千个单独通道所组成的，每一个通道为一个最小单元。
电离室的两个电子阴极被连到高压电源，另一个阳极连接到电流／电压转换电路(图6—3)。
当x线进入探测器，极板间氙气被电离，形成带电离子，在电场作用下，带电离子沿着场线形移动形成电流。
该电流在外电路电阻中就会产生一个电压信号，输送到检测电路。
气体探测器结构原理图如图6-4所示。
目前，CT机上所用的气体探侧器多采用化学性能稳定的惰性气体氙气(Xenon，符号Xe)或氪气(Krypton，符号K r)等。
气体探测器稳定性好，几何利用率高，但光子转换率低，因此通常使用高压气体(10—15个大气压)，提高气体分子密度，增加电离几率，增强灵敏度。
对气体探测器的要求是：探测器密封性能好、有足够的机械强度、极板精度高、各通道气体压力相等、容积相等。
闪烁晶体探测器是利用某些晶体受射线照射后发光的特性制成的，组成部分是闪烁晶体，光导及光电倍增管等，结构简图如图6-5。
当X线照射晶体后，原子接受X线光量子的能量，产生激发或电离，处于激发状态的原子返回到基态时，释放能量，这种能量以荧光光子的形态出现(荧光现象)。
这种荧光经光导传给光电倍增管的光电阴极上，其上的光电敏感物质发出光电子，光电子经聚焦投射到光电倍增管的联极，经联极的光电倍增作用，光电子数大增，然后打在阳极上，并在输出电阻上形成一个电压脉冲(该脉冲幅度与被探测器单元探测到的放射强度成正比)，再经前置放大后，反馈到检测电路。
常用的闪烁晶体有碘化钠(NaI)、碘化铂(CsI)、锗酸铋(BG0)等。
BG0具有残光少，转换效率高，易加工不易潮解，不易老化，性能稳定等优点，因而被很多种CT机所采用。
A/D转换器，从探测器所获得的信号是一个脉动的模拟信号，经缓冲处理后送至对数——双坡积分板，进行积分放大，然后经A／D转换器转变为数字信号后才能被计算机识别处理，因此，A/D转换器在DAS系统中起着重要作用，常用的A/D转换器有两种，逐次逼近式和双积分式。
（三）滤过器具有一定能量的电子接近靶原子核附近时，在核电场力作用下会改变运动的速度和方向，电子会因能量的减小而离开碰撞点，在此过程中，该电子能量的损失变为连续的放射。
由于每个电子的能量并不一定相等，碰撞方式也不相同，(有的是发生一次碰撞，有的多次碰撞。
)因此转变为光子的能量也不相等，所以X线是不同波长形成连续光谱。
而CT扫描必须要求X线束为能量均匀的硬射线，所以从球管发出X线必须进行过滤。
滤过器的功能：第一，吸收软射线；第二，使射线束变为能量分布均匀的硬射线。
（四）准直器在X线管保护套里有阳极靶面，X线束仅从窗口射出，CT扫描仅需要非常小的扇形放射源，它必须能够调节Z轴方向厚度，以得到不同的扫描层厚，并抑制散射线，减少患者辐射，提高图像质量。
如图6-9，CT机一般有两套准直器，一套在X线球管侧称前准盲器，控制放射源；另一套在探测器一侧，称后准直器。
在扫描控制电路(SCU)控制下，根据主计算机指令，前准直器在Z轴方向可有1、2、5、8mm的层面宽度和10mm的标准宽度，其他层面厚度为3、6、7、9mm，也应能够被选择。
前准直器在X轴方向的长度(d)决定射线束的扇形角度(α)，如图6-10。
不同代的CT机及不同机型的α或d会有差异。
后准直器主要起到减少散射线，减少读数误差，与前准直器配合，完成切层厚度的作用。
SCU控制准直器的要求是：前、后准直器在Z 轴方向绝对平行；扇形束必须覆盖探测器排列在X方向的满范围；放射源焦点到每一个探测器距离相等。
因为在三代CT以后，焦点尺寸很小，经滤过器和前被直器的调整，X线束具有很好方向性。
探测器窗口很小，中心射线以外的散射线很难到达探头，并且，因扫描速度加快，前后准直器的协调也难以同步，影响到接收质量，所以不加后准直器。
二、检查床检查床，它可由扫描机架和操作台上相应按钮作上下升降和进退等动作，部分CT扫描可沿人体横轴力方向左右摆动，以便在扫描过程中将要扫描的器官置于同一层面内扫描，图6-11。
在扫描过程中则由主计算机和SCU控制。
检查床在扫描过程中要求有很高的精度，绝对误差不允许超过0. 5mm。
特别是对1mm的薄层扫描，检查床进给精度要求更高。
另外，检查床的进退还应有准确的重复性，如扫描过程中有时要对兴趣区反复扫描，每次扫描，检查床必须能准确地到达同一层面。
这就要求检查床不仅要有一定机械精度，控制信号也必须准确无误。
在连续旋转式CT机(或螺旋CT机)中，床面还必须在扫描控制系统的控制下作恒速运动，其速度的准确性和稳定性直接影响图像质量。
三、扫描控制系统扫描控制系统(scan control unit，简称SCU)设置在扫描机架内。
扫描控制系统自身的中央处理器(CPU)，连接在数据总线和控制总线上，接受来自主计算机的各种操作指令和向主计算机输送数据。
I/O接口一般采用串行方式，通过接口，使主计算机与各功能组之间进行信息分配，实现双向通讯。
