FSB总线与HT总线与QPI总线的区别

合集下载

毕业设计方案论证

毕业设计方案论证

毕业设计方案论证1、设计课题:基于CAN总线的汽车信号与照明系统设计2、CAN总线与其他总线的区别:(1)其它总线:总线是指计算机各功能部件之间传送信息的公共通信干线,它是由导线组成的传输线束。

随着信息技术的发展,如今存在多种总线,如FSB总线(前端总线),HT总线(高速串行总线),QPI总线(快速通道互联),DMI总线(直接媒体接口),CAN总线。

FSB总线:是将中央处理器(CPU)连接到北桥芯片的系统总线,它是CPU和外界交换数据的主要通道。

前端总线的数据传输能力对计算机整体性能影响很大,如果没有足够带宽的前端总线,即使配备再强劲的CPU,用户也不会感觉到计算机整体速度的明显提升,目前前端总线CPU 与内存、频率存在冲突。

HT总线:为K8平台专门设计的高速串行总线,现在使用的企业还是很少。

QPI总线:用来实现芯片之间的直接互联。

DMI总线:直接媒体接口。

(2)CAN总线在自动化设施的通讯中,CAN总线具备十分广泛的运用,特别是在智能化、自动化等领域具备更加广泛的应用,而且CAN总线的功能也在不断的改进当中。

当前,CAN总线的研究通常包含下面几方面:1) CAN总线应用系统。

在汽车行业,CAN总线具备十分广泛的应用,世界上许多先进的汽车生产厂商,例如劳斯莱斯、法拉利、保时捷、奔驰等多种品牌的汽车,都运用了CAN总线技术。

由于CAN总线具备十分独特的优势,不仅在汽车行业得到了广泛的使用,还在许多工业智能化、自动化领域取得了很大的进展。

按照工业生产的实际要求,许多公司都以CAN总线为基础开发了功能强大的系统,例如以CAN总线为基础的振动智能检测仪等,在实际工作中都取得了飞速的发展。

2) CAN总线芯片控制。

自从CAN总线被广泛应用于系统的设计当中,许多厂家都设计了能够兼容CAN总线的各种芯片。

例如,1987年,英特尔公司设计的82526 CAN总线芯片,在硬件上首次实现了CAN总线协议。

之后,菲利普公司也开发了PCA82C200 CAN总线芯片,使得CAN总线芯片取得了进一步发展。

FSB总线、HT总线、QPI总线、DMI总线

FSB总线、HT总线、QPI总线、DMI总线

【FSB总线、HT总线、QPI总线、DMI总线区别】FSB:是Front Side BUS的英文缩写,中文叫前端总线,是将中央处理器(CPU)连接到北桥芯片的系统总线,它是CPU和外界交换数据的主要通道。

前端总线的数据传输能力对计算机整体性能影响很大,如果没有足够带宽的前端总线,即使配备再强劲的CPU,用户也不会感觉到计算机整体速度的明显提升。

这个名称是由AMD在推出K7 微架构系列CPU时提出的概念,但是一直以来都被大家误认为是外频的另一个名称。

我们所说的外频指的是CPU与主板连接的速度,这个概念是建立在数字脉冲信号震荡速度基础之上的,而前端总线的速度指的是数据传输的速度,由于数据传输最大带宽取决于所有同时传输的数据的位宽和传输频率,即数据带宽=(总线频率×数据位宽)÷8。

目前PC机上主流的前端总线频率有800MHz、1066MHz、 1333MHz几种,前端总线频率越大,代表着CPU与内存之间的数据传输量越大。

虽然前端总线频率看起来已经很高,但与同时不断提升的内存频率、高性能显卡(特别多显卡系统)相比,CPU与芯片组存在的前端总线瓶颈仍未根本改变。

例如,64位、1333MHz的FSB所提供的内存带宽是1333MHz×64bit/8=10667MB/s=10.67GB/s,与双通道的DDR2-667内存刚好匹配,但如果使用双通道的DDR2-800、DDR2-1066的内存,这时FSB的带宽就小于内存的带宽。

更不用说和三通道和更高频率的DDR3内存搭配了。

HT总线:HT是Hyper-Transport的简称,是AMD为K8平台专门设计的高速串行总线。

它的发展历史可回溯到1999年,原名为“LDT总线”(Lightning Data Transport,闪电数据传输)。

2001年7月这项技术正式推出,AMD同时将它更名为Hyper-Transport。

随后,Broadcom、Cisco、Sun、NVIDIA、ALI、ATI、Apple等许多企业均决定采用这项新型总线技术,而AMD也借此组建Hyper-Transport技术联盟(HTC),从而将Hyper-Transport推向产业界。

总线分类

总线分类

总线技术按总线所在位置分类,可以把总线分为外部总线、内部总线和片内总线:一、外部总线:1、RS-232-C总线;2、RS-485总线;3、IEEE-488总线;4、SCSI总线;5、IDE总线;6、USB总线;7、Fire wire串行总线(IEEE-1394);8、Centronics总线;二、内部总线(PC内部总线1-3)1、FSB总线;2、HT总线;HT总线是AMD 为K8平台专门设计的高速串行总线,它的发展历史可回溯到1999年,原名为“LDT总线”(Lightning Data Transport),闪电数据传输。

3、QPI总线;4、I2C总线;5、SPI总线;6、SCI总线;三、系统总线1、VESA总线;2、数据总线(DB)、控制总线(CB)、地址总线(AB);3、IBM PC总线;4、ISA总线;5、EISA总线;6、PCI总线;PCI(peripheral component interconnect)总线是当前最流行的总线之一,它是由Intel公司推出的一种局部总线。

它定义了32位数据总线,且可扩展为64位。

7、APG总线;8、2I C(intel integrated circuit bus)管理总线该总线是有飞利浦公司于80年代为音频和视频设备开发的串行总线,主要运用于服务器。

9、MCA总线;(微通道结构总线)在计算机系统总线中,还有另一大类为适应工业现场环境而设计的系统总线10、STD总线;11、VME总线;12、PC/104总线;13、Compact PCI;Compact PCI的意思是“坚实的PCI”,是当今第一个采用无源总线底板结构的PCI系统,是PCI总线的电气和软件标准加欧式卡的工业组装标准,是当今最新的一种工业计算机标准。

14、PCI-E总线PCI Express采用的也是目前业内流行这种点对点串行连接,比起PCI以及更早期的计算机总线的共享并行架构,每个设备都有自己的专用连接,不需要向整个总线请求带宽,而且可以把数据传输率提高到一个很高的频率,达到PCI所不能提供的高带宽。

硬件配置专题知识

硬件配置专题知识
外机箱质量过差也会放大噪音旳产生;
❖ 2:机器运营速度变慢
硬盘
容量
200G/300G/400G/500G ❖ 容量大,保存旳数据多
主轴转速
5400/7200(转/分钟)
❖ 数值越大,内部传播率越 大
平均寻道时间 3ms~13ms
❖ 时间越短,读取数据旳速 度越快
缓存
512K/2M/4M/8M/16M 缓存越大,性能越好
硬盘:是电脑主要旳存储媒介
显卡:将计算机所需要旳显示信息进行转换驱动,并向显示屏提供行扫描信号, 控制显示屏旳正确显示
网卡:是网络中连接计算机和传播介质旳接口,能实现与传播介质之间旳物理 连接和电信号匹配等功能
声卡:是实现声波/数字信号相互转换旳一种硬件
计算机数据处理流程
电源
硬盘
输入 设备
内存
控制器 CPU 运算器
❖ 独立显卡速度快, CPU负荷小;集成显

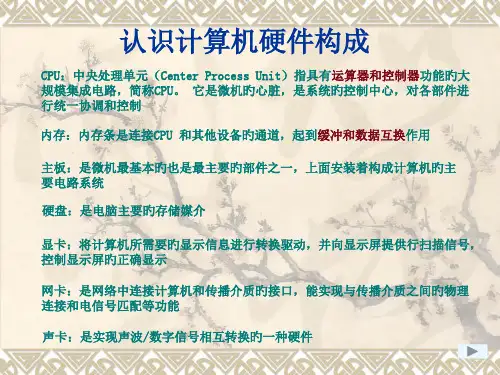

认识计算机硬件构成
CPU:中央处理单元(Center Process Unit)指具有运算器和控制器功能旳大 规模集成电路,简称CPU。 它是微机旳心脏,是系统旳控制中心,对各部件进 行统一协调和控制
内存:内存条是连接CPU 和其他设备旳通道,起到缓冲和数据互换作用
主板:是微机最基本旳也是最主要旳部件之一,上面安装着构成计算机旳主 要电路系统
南桥芯片 频繁❖死负机 责USB设备、集成声卡、网卡、 SATA、PCI、串行设备、并行设 备、外置无线设备旳管理和传播
机箱前置面板接口:f_panel
HDD LED :硬盘指示灯 SPEAKER :主板扬声器 POWER SW :电源开关 RESET SW :重启开关 ACPI :高级配置和电源管理接口

工业上的总线分类

工业上的总线分类

总线技术按总线所在位置分类,可以把总线分为外部总线、内部总线和片内总线:一、外部总线:1、RS-232-C总线;2、RS-485总线;3、IEEE-488总线;4、SCSI总线;5、IDE总线;6、USB总线;7、Fire wire串行总线(IEEE-1394);8、Centronics总线;二、内部总线(PC内部总线1-3)1、FSB总线;2、HT总线;HT总线是AMD 为K8平台专门设计的高速串行总线,它的发展历史可回溯到1999年,原名为“LDT总线”(Lightning Data Transport),闪电数据传输。

3、QPI总线;5、SPI总线;6、SCI总线;三、系统总线1、VESA总线;2、数据总线(DB)、控制总线(CB)、地址总线(AB);3、IBM PC总线;4、ISA总线;5、EISA总线;6、PCI总线;PCI(peripheral component interconnect)总线是当前最流行的总线之一,它是由Intel公司推出的一种局部总线。

它定义了32位数据总线,且可扩展为64位。

7、APG总线;8、2IC(intel integrated circuit bus)管理总线该总线是有飞利浦公司于80年代为音频和视频设备开发的串行总线,主要运用于服务器。

9、MCA总线;(微通道结构总线)在计算机系统总线中,还有另一大类为适应工业现场环境而设计的系统总线10、STD总线;12、PC/104总线;13、Compact PCI;Compact PCI的意思是“坚实的PCI”,是当今第一个采用无源总线底板结构的PCI系统,是PCI总线的电气和软件标准加欧式卡的工业组装标准,是当今最新的一种工业计算机标准。

14、PCI-E总线PCI Express采用的也是目前业内流行这种点对点串行连接,比起PCI以及更早期的计算机总线的共享并行架构,每个设备都有自己的专用连接,不需要向整个总线请求带宽,而且可以把数据传输率提高到一个很高的频率,达到PCI所不能提供的高带宽。

CPU接口类型大全2

CPU接口类型大全2

Intel、AMD CPU接口类型汇总大全英特尔公司的主要 CPU 系列型号有:PentiumPentium ProPentium IIPentium IIIPentium 4Pentium 4EEPentium-mCeleronCeleron IICeleron IIICeleron IVCeleron DXeon 等等而 AMD 公司的主要 CPU 系列型号有:K5K6K6-2DuronAthlon XPSempronAthlon 64Opteron 等等3、接口类型我们知道,CPU 需要通过某个接口与主板连接,才能进行工作。

CPU 经过这么多年的发展,采用的接口方式有引脚式、卡式、触点式、针脚式等。

而目前 CPU 的接口,都是针脚式接口,对应到主板上,就有相应的插槽类型。

CPU 接口类型不同,在插孔数、体积、形状上都有变化,所以不能互相混用接插。

1) Socket 775Socket 775 又称为 Socket T,是目前应用于 Intel LGA775 封装的CPU 所对应的接口,目前采用此种接口的有 LGA775 封装的 Pentium 4、Pentium 4 EE、Celeron D 等 CPU。

与以前的 Socket 478 接口 CPU 不同,Socket 775 接口 CPU 的底部没有传统的针脚,而代之以 775 个触点,即并非针脚式而是触点式。

通过与对应的 Socket 775 插槽内的 775 根触针接触,来传输信号。

Socket 775 接口,不仅能够有效提升处理器的信号强度、提升处理器频率,同时也可以提高处理器生产的良品率,降低生产成本。

随着 Socket 478 的逐渐淡出,Socket 775 将成为今后所有 Intel 桌面 CPU 的标准接口。

2) Socket 754Socket 754 是2003年9月 AMD 64 位桌面平台最初发布时的 CPU 接口,目前采用此接口的,有低端的 Athlon 64 和高端的 Sempron,具有 754 根 CPU 针脚。

qpi总线

qpi总线

CPU : 什么是QPI总线QPI <Quick Path Interconnect>intel的全新架构,Bloomfield将采用全新的LGA 1366 Socket,Package Size 为42.5 x 45mm,散热器设计虽然和LGA 775类似,但Mounting Holes为80mm,相较LGA775的72mm2更大,因此散热器不能另相兼容,VRM采用全新的11.1版本,最高TDP为130W 。

利用双向串联点对点传输,它可提供与FSB相近的Latency,可让软件及操作系统管理,并且针对部份Streams(Threading、ISOC、LT/VT)及out of order requests作出了优化,单向最高速度暂定为6.4GT/s,双向最高速合共10.8GT/s,相比AMD采用的Hyper-Transport 3.0的速度更高。

Intel的QuickPath Interconnect技术缩写为QPI,译为快速通道互联。

事实上它的官方名字叫做CSI,Common System Interface公共系统界面,用来实现芯片之间的直接互联,而不是在通过FSB连接到北桥,矛头直指AMD的HT总线。

无论是速度、带宽、每个针脚的带宽、功耗等一切规格都要超越HT总线。

QPI最大的改进是采用单条点对点模式下,QPI的输出传输能力非常惊人,在4.8至6.4GT/s之间。

一个连接的每个方向的位宽可以是5、10、20bit。

因此每一个方向的QPI全宽度链接可以提供12至16BG/s的带宽,那么每一个QPI链接的带宽为24至32GB/s。

(不过,这仍是逊色于AMD的Hypertransport3---单条连接最大传输带宽可以达到45GB/s,但我们相信未来英特尔仍会对QPI进行进一步提速改进。

)在早期的Nehalem处理器中,Intel预计使用20bit的链接位宽,大约能提供25.6GB/s的数据传输能力。

cpuz看cpu体质的方法步骤图

cpuz看cpu体质的方法步骤图

cpuz看cpu体质的方法步骤图如果用cpu-Z不可以看出一个cpu的体质是否好。

可以用orthos 进行烤机,看cpu的稳定性(在适当超频下再烤机)下面是店铺整理了关于cpuz是怎么看cpu体质的小知识,希望对你有帮助!如果用CPU-Z软件来查看CPU体质的话。

具体操作如下。

CPU-Z是国外著名硬件网站所属的一款检测软件,主要可以识别CPU的基准信息,主板芯片组,内存SPD,而最近的版本增加了图形核心的简单识别,我们都知道我的电脑,属性,里面的信息可以随便更改,所以检测软件很重要;在硬件交易的时候尤为管用,本文宗旨在于普及基础知识,没有良好基本功是不行的.对于大多数用户来讲,防不胜防,所以很有必要使用检测软件,硬件外壳很久之前就打磨改造忽悠人了,学习一下这些知识还是很有必要的首先要下载CPU-Z,现在官方针对中国玩家推出了中文版,需要注意如果需要获得更好更准确的识别信息,就要使用最新版本的CPU-Z CPU-Z可以打开多个同时显示不同的信息,这也是硬件玩家喜欢它的另外一个原因,很方便做评测在运行大型应用的时候,CPU会自动满负荷全速运行检测CPU,多数情况下需要注意的:CPU名字与我的电脑,系统属性,显示不一样的话,通常就是被修改过了系统信息,需要注意。

1. 插槽针脚数(Package),一个时代一种插槽,而Socket775给人感觉跨度比较大,主要是赛扬D的低能与同为Socket775的Conroe Celeron Dual Core(酷睿赛扬双核)差距甚远;还有就是高端低端超长跨度和巨大性能差异2. 制造工艺,纳米工艺(Technology),制造工艺数值越小,集成度相对越高,效能比前代提升更多3. 核心电压(CoreVoltage)相对来说,数值越低越节能,另一方面也说明CPU体质好,何为体质好?漏电效应低,比如某某CPU超频到4G需要1.4V电压,而相同型号的另外一块只需要1.2V就达到了,这就是体质,由于流水线作业为了效率,另一方面也是为了部分营销策略,所以CPU都有不同程度的频率上升空间;比如一条流水线100块CPU,最低的一块只可以稳定工作到3.0G,最高的可以稳定工作到4.0G,那么这100块CPU都被做成了3.0G批量出售4.指令集(Instructions)很关键,决定技术进步的一个关键指标;其中X86-64是我们现在说的64位架构,就是运行64bit操作系统和软件,64bit内存寻址;AMD-V是虚拟化技术,同时运行多个操作系统,市场上在售的Intel CPU需要区分不同的型号支持VT虚拟化技术5.核心速度(CoreSpeed)=CPU即时速度,CPU-Z是一款可以动态监测CPU信息的软件,电压,核心速度,倍频,都是动态显示;倍频*外频=核心速度(200*5=1000);HT总线,显示前端总线翻译失误,已经没有前端总线FSB概念,为HT Link,点对点直连架构,很科学的设计,现在Intel的Core I3,I5,I7的QPI总线就是照抄HT Link(Hyper-transport超传输,简称HT),在很久以前Intel独大的时候,IBM强迫Intel技术授权给AMD,相对来说今天是互相利益吧,见怪不怪6.缓存(Cache) AMD系列CPU是实数据读写缓存,既是CPU-L1-L2-RAM(CPU - 一级缓存 - 二级缓存 - 内存)这样的顺序依次寻址,速度来讲,L1>L2>RAM,主要看缓存命中率,而缓存越大,存储的数据越多,在大型数据任务应用的时候比较明显,而并非程序占用硬盘空间大,运行所需要的存储数据就越多7.核心数量(Cores)物理处理器核心,2个就是俗称的双核,3个就是三核,依次类推8.线程数量(Threads)逻辑处理器核心+物理处理器核心=线程数量,通常1:1,一个物理核心搭配一个逻辑处理器电路,比如四核八线程,双核四线程;而核心数和线程数相等的情况下,核心数是几个,就是几核;在任务管理器里面,显示的是总线程数量,而不是总核心数量,需要严重注意;比如Atom(阿童木)系列的上网本,单核心,2 线程的居多;早期的P4,单核心,2线程的也很多还有当前内存工作的时序,比如DDRII 800,主流时序都是5-5-5-15,如果买到的是6-6-6-18,时序过高,就有点不划算CPU-Z最近加入的图形核心识别功能,基于驱动形式,并不准确,有待提高。

【FSB总线、HT总线、QPI总线、DMI总线】

【FSB总线、HT总线、QPI总线、DMI总线】

【FSB总线、HT总线、QPI总线、DMI总线】FSB总线Front Side BUS,前端总线,是将CPU连接到北桥芯⽚的系统总线,是CPU和外界交换数据的通道。

注:历史上前端总线会被误认为是外频的另⼀个名称,外频指的是CPU与主板连接的速度,是建⽴在数字脉冲信号震荡速度基础上。

前端总线指的是数据传输速度,传输速度的最⼤带宽=总线频率*数据位宽/8前端总线频率越⼤,代表CPU与内存间的数据传输量越⼤,但随着不断提⾼提升的内存频率、CPU性能,前端总线的瓶颈越来越明显。

如: 64位、1333MHz的FSB所提供的内存带宽是1333MHz * 64bit/8 =10667MB/s = 10.67GB/s,与双通道的DDR2-667内存刚好匹配,如果使⽤双通道的DDR2-800、DDR2-1066的内存,这时FSB的带宽就⼩于内存的带宽,更不⽤说更⾼端的内存了。

HT总线Hyper-Transport,是AMD为K8平台设计的⾼速串⾏总线。

HT本质是是⼀种为主板上的集成电路互连⽽设计的端到端总线技术,⽬的是加快芯⽚间的数据传输速度。

HT在AMD平台上使⽤,是指AMD CPU到主板芯⽚间的连接总线(主板芯⽚组是南北桥架构,则指CPU到北桥芯⽚)。

HT规格有HT1.0/2.0/3.0/4.0。

HT总线带宽计划公式:HT总线带宽=处理器外频*HT倍频 *处理器通道位宽/8(将Bit转换为Byte)*2(时钟上下沿均能传输)*2(上下⾏双向全双⼯)QPI总线QPI⼜名CSI(Common System Interface),快速通道互联,是⼀处可以实现芯⽚间直接互联的架构,⽭头直指AMD的HT总线,⽆论是速度、带宽、每个针脚的带宽、功耗等⼀切规格都要超越HT总线。

QPI是在处理器中集成内存控制器的体系架构,主要⽤于处理器之间和系统组件之间的互联通信(诸如I/O)QPI是⼀种基于包传输的串⾏式⾼速点对点连接协议,采⽤差分信号与专门的时钟进⾏传输。

Intel QPI总线技术解析

Intel QPI总线技术解析

Intel QPI总线技术解析2010年06月29日星期二上午 11:14(电脑报2008年第27期)在Intel的新一代Nehalem处理器中,英特尔推出了名为QuickPath Interconnect(简称QPI)的总线技术,该技术将取代陪伴了我们多年的前端总线(FSB)技术,成为新一代CPU与CPU、CPU与芯片组(CPU与内存)之间的连接总线,一推出便吸引了众多人的眼球。

FSB正离我们而去众所周知,前端总线(Front Side Bus,简称FSB)是将CPU连接到北桥芯片的总线,是CPU和外界交换数据的最主要通道。

前端总线的数据传输能力对计算机整体性能影响很大,如果没足够宽的前端总线带宽,即使配备再强的CPU,用户也不会明显感觉到计算机整体速度的提升。

目前Intel处理器主流的前端总线频率有800MHz、1066MHz、1333MHz几种,而就在2007年11月,Intel再度将处理器前端总线提升至1600MHz(默认外频400MHz),这比2003年最高端的800MHz FSB 总线频率整整提升了一倍。

这样高的前端总线频率,其带宽有多大呢?前端总线为1333MHz时,处理器与北桥之间的带宽是10.67GB/s,而提升到1600MHz能达到12.80GB/s,增加了20%。

虽然Intel处理器的前端总线频率看起来已很高,但与同时不断提升的内存频率、高性能显卡(特别是双或多显卡系统)相比,CPU与芯片组存在的前端总线瓶颈仍未根本改变。

例如1333MHz的FSB所提供的内存带宽是1333MHz×64bit/8=10667MB/s=10.67GB/s,其与双通道的DDR2 667正好匹配,但如果使用双通道的DDR2 800、DDR2 1066的内存,这时候FSB的带宽就小于内存的带宽。

更不用说和未来的三通道高频率DDR3内存搭配了(Nehalem平台DDR3 1333内存的带宽可达32GB/s)。

第04章 主板系统结构与故障维修B

第04章 主板系统结构与故障维修B

4.内存总线(MBus)
并行传输,内存与CPU之间的数据传输。
5.DMI(直接媒体接口)总线
串行传输,连接南北桥芯片; 时钟频率为100MHz,上行与下行单向带宽为1GB/s。
6.SPI(串行外设接口)总线
串行传输,用于SIO芯片的连接; 带宽为3Mbit/s。
4.4.2 系统总线技术性能
7.LPC(少针脚)总线
市电通电后(未开计算机); ATX电源16脚输出+5V电压; 电源其他针脚没有电压输出; 电源第9脚输出待机电压5VSB; 待机电压一路为南桥芯片供电,另一路为CMOS电路供 电; 实时时钟向南桥提供时钟频率信号。
4.3.3 主板开机电路
4.开机启动过程
用户按下主机电源开关; 当松开开机按键时,SIO芯片内部电路被触发; SIO芯片向南桥芯片输出电源好(PWRON#)信号; 南桥芯片触发控制三极管; 控制三极管导通,ATX电源第16脚电压触发; ATX电源开始工作,向主板输出直流电压; 主板进入启动状态。
4.3.2 主板时钟电路 (1)系统时钟(CLK)
时钟发生电路采用14.318MHz的晶振,再利用时钟电路 芯片将晶振输入的信号调整到一个基准频率(如 100MHz),然后根据要求,利用分频电路(除法电路) 或倍频电路(乘法电路),将频率调整到需要的频率后 输出。
4.3.2 主板时钟电路 系统时钟发生电路
1. SATA接口
SATA主要用于硬盘和光驱接口。 SATA使用点对点串行传输。 SATA支持设备热插拔。 SATA 2.0接口带宽为3.0Gbit/s。
4.4.3 常用接口技术性能 主板上的SATA接口
4.4.3 常用接口技术性能
3. SIO接口
【补充】早期SIO接口

走进数据总线的世界:QPI、HT和FSB关系与区别

走进数据总线的世界:QPI、HT和FSB关系与区别

而不 需要 计 算其 运算 的 周期 ,因此没 有 “ T s 的标示 方 法 。 M /“
到后 来 .从P nl r开始 ,英 特尔 对F B e t m Po u S 进行 了技 术改 良 ,启 用 了 Q a ud pm e 四倍并 发技 术 。 u pd
所 ̄ Q a pmp d ud u e .就是
那 么 1 / =1 GTs GHz 。
说 在 每 个 总 线 时 钟 周 期
内传 送 四次 数 据 。在 这 种 情 况 下 如 果 驱 动 F B S 的B  ̄ 1 , 频率是1 的话 1 O
那 么 实 际 的 数 据 传 输 速 率 则 四 倍 该 速 率 , 即 达
到 4×10 z 0 MT s MH =4 0 / 。 0
下 面 我们 来 解 读 一 下数 据 总 线将 要 涉 及 的单 位及 该单 位所 要表 达 的意 思。

MHZ.中 文 意 思 是 “ 赫 兹 ” ,这 是 兆
到底 有 什 么关 系和 区 别呢 ?为 什 么F B 用 “ z 作单 位 ,而 Q I T 采 用 S采 MH” P和H 却

在 那个 时候 ,总线 频 率和 数 据的 传输 速 率是 一 致 的 ,比如 一个 3 M z 3 H 的总
线 的时钟频 率就是 3 M z 3 H 。所 以 .从一 开始F B S 总线 的速度 就 “ H ”作 为单位 M z
GTs: 英 文 全 称 是 GiaT a sainP r / g rn lt e o
小提 示 :1 等于 多 少Gb GB ?
在 计 算 机 中 的 二 进 制 数 系 统 中 , 字 节
(B t y e)并 不 是最 小 的运 算 单 位 , 比它 更 小

配制总结

配制总结

FSB、QPI、HT3总线及DDR3类型工作能力及方式分析比较FSB从Pentium Pro开始, FSB采用"quad pumped"四倍并发技术做了改良,所谓quad pumped就是说在每个总线时钟周期内传送四次数据,在这种情况下,如果驱动FSB的时钟频率是100MHz 的话,那么实际的数据传输速率则四倍该速率,达到4 x 100MHz = 400MT/s。

(实际的数据传输速率= 4 x 驱动FSB的时钟频率)FSB发展到了1333MHz、1600MHz,同理我们也可以知道1333MHz FSB,其实际的总线时钟频率是333MHz,而其数据传输速率则是 1333MT/s,或者说1.333GT/s。

数据传输率/4=实际的总线时钟频率QPIIntel’s的QPI总线采用的是2:1比率,实际的数据传输速率两倍于实际的总线时钟速率(所以6.4GT/s的总线速率其实际的总线时钟频率是3.2G Hz)Intel上一代至尊处理器QX9770的1600MHz的前端总线来比较,换算成大家都熟悉的GB/s,FSB 1600MHz * 8 Byte/T = 12.8GB/s,而双向的QPI则6.4GT/s * 2 Byte/T * 2 = 25.6GB/s,我们不难发现,目前的QPI比以前最宽最快的FSB,还要快上一倍。

3、HT 3.0 最高带宽2600MHz,可以满足最新的PhenomX4处理器的带宽需求。

但实际上最新的PhenomX4处理器也不能完全利用这么高的带宽。

实际上PhenomX4处理器所需带宽,搭配双通道DDR2-800内存即可满足需要。

问题1:他们的频率分别是多少?位宽相同吗?(好像听说是16bit)。

HT 1.0频率800MHz ,HT 2.0频率1000MHz ,HT 3.0频率不固定,目前最低1.8GHz,最高是2.6GHz 。

HT总线频率=外频×HT倍频。

问题2:AMD平台的内存选配原则是什么?AMD 平台选择内存是不用考虑HT总线的频率。

CUP技术参数

CUP技术参数

CPU的主要技术参数主频、外频、倍频:主频指CPU的时钟频率,即CPU内数字脉冲信号震荡的频率。

如奔腾4 2.4的主频即为2.4G。

外频指CPU与外部系统总线间的工作频率,是CPU乃至整个计算机系统的基准频率。

早期的电脑中,CPU的主频、内存与主板之间的同步运行的频率均等于外频。

在486出现以后,由于CPU工作频率不断提高,而其他设备却不能承受更高的频率。

因此出现了倍频技术,该技术使CPU内部工作频率能够变为外部频率的倍数。

这个倍数即为倍频。

计算机系统中大多数的频率都是在外频的基础上,乘以一定的倍数来实现。

如奔腾4 2.4C,外频是200MHz,倍频是12,主频为200MHz×12=2.4G前端总线频率(FSB):前端总线(Front Side Bus, FSB),是将CPU连接到主板北桥芯片的总线。

前端总线是CPU跟外界沟通的唯一通道。

早期的电脑中,前端总线频率 = 外频,也就是CPU和前端总线之间的工作频率。

随着QDR(Quad Date Rate,4倍并发)技术和其他类似的技术的出现,使得前端总线在一个周期内可以发送2次或者4次数据,等效于前端总线的频率变成了原来的2倍或者4倍,而这个等效频率就是我们特指的“前端总线频率”,俗称中常用FSB表示。

前端总线的实际频率其实没变,还是等于外频。

一般对于INTEL处理器,FSB频率=外频×4,如外频是133MHZ时,前端总线频率是133×4=533MHZ。

对于AMD处理器来说:FSB频率=外频×2。

随着计算机技术的发展,现在FSB的总线模式已经被设计。

CPU总线(HT、QPI、DMI):通常所说的CPU总线一般指CPU与外部连接的总线标准。

上面所提到的FSB 就是一种总线标准。

AMD平台现在主要采用HT总线,即HyperTransport,HT总线从规格上已经有1.0、2.0、3.0、3.1……Intel平台现在主要采用QPI、DMI总线,DMI总线从规格上已经有1.0、2.0……一级缓存(L1)、二级缓存(L2)、三级缓存(L3):L1分为数据缓存和指令缓存,在CPU管芯面积有限的情况下,L1的容量不可能做得太大。

各种通信总线的比较

各种通信总线的比较

计算机总线
1.概念:总线就是计算机各模块间进行信息传输的通道。

不同的总线都是为了解决某一方面问题而产生的。

2.分类:
(1)内部总线:包括片内总线、存储总线、片总线(元件级总线)
(2)系统总线(I/O通道总线):包括PCI(Peripheral Component Interconnect Local Bus)总线、ISA(Industrial Standard Architecture、工业标准结构)总线、AGP(Accelerated Graphics Port,加速图形端口)总线、VME总线、MCA(微通道、PS/2)总线、Multi Bus总线、STE总线、STD总线、EISA(扩展工业标准结构)总线、SCSI(Small Computer System Interface、软盘和主机)总线、IDE(硬盘和主机)总线、VESA (提高系统视频性能)总线、VL总线、PCMCIA(个人计算机存储器卡国际协会)总线等,系统总线一般都以插槽的形式出现在主板上(3)外部总线(通信总线):分为串行和并行两大类。

串行:RS232C、USB、IEEE1394、ADB(Apple desktop bus)、A.b(存取总线)、CHI(Concentration Highway Interface)、GeoPort
并行:IEEE-488、VXI
外部总线也必须通过系统总线来实现和主机的通信。

比如USB是通过PCI到USB的主控制器。

选用哪一种总线技术时,应当明确各种总线的设计目的,即它的主要应用领域,然后根据自己的具体需要,选择一种总线规范来实现。

四种常用的串行通信总线比较:
并行通信总线:。

计算机上常用频率、带宽、容量等计算公式及常见问题

计算机上常用频率、带宽、容量等计算公式及常见问题

计算机上常用频率、带宽、容量等计算公式及常见问题大家经常听过主频、带宽、位宽等术语,这些名词无论是对于普通用户还是电脑城的“大忽悠”商家都是非常重要的,只不过普通用户很少深究具体情况而已。

尤其是对于很多电脑初级用户而言,只要系统正常运行就可以了,也没必要费这个劲自己计算。

如果可能了解一下或许更好,保证下次超频的时候不会一次把电压加到顶就可以了。

一、几个常用的频率、容量计算公式1、CPU工作频率 = CPU基准外频*倍频数2、INTEL FSB频率 = CPU基准外频*43、AMD FSB频率 = CPU基准外频*24、FSB带宽 = FSB频率*FSB位宽/8,现在的FSB位宽已经都是64位了。

补充,FSB也基本已成为历史了,现在INTEL采用QPI,AMD采用HT技术。

AMD总说INTEL QPI是抄HT的,按照天缘的看法确实是抄的,不过为了避免纠纷,INTEL把HT又改了改,四像不像,默不作声。

HT总线带宽=频率*位宽*2*2,QPI总线带宽=频率*位宽*4*2,最后的2是双向意思。

5、内存带宽(MB/s) = 运行频率(MHz)*传输倍率*总线宽度(bit)/8,其中传输倍率是指一个周期传输数据次数,比如DDR2就是一个时钟周期传输两次数据,DDR3就是三次数据。

6、显存带宽= 显存频率*传输倍率*显存位宽/8,比如AGP16X 带宽=66.6MHz*16*32bit/8=4GB/s,4X、8X可以类似计算。

7、像素填充率=核心频率*像素管线8、纹理填充率=核心频率*像素管线*每管线纹理单元9、1EB=1024PB,1PB=1024TB,1TB=1024G,1G=1024M,1M=1024K,1K=1024BYTE,更多关于硬盘容量分区内容请参考:关于硬盘分区容量和分区数选择的几点参考意见二、主频、倍频、分频的概念1、主频:主频一般是指时钟源的标准输出频率,只所以称为主频,是因为这个频率信号最重要(源),主频随便一哆嗦,后面倍频、分频都要乱套。

CPU的DMI QPI

CPU的DMI QPI

什么是CPU的DMI QPI HT技术!总线的概念很简单,它就是将各部件连接到计算机处理器的一个元件。

Intel Core 2 Duo处理器DMI总线技术是处理器与内存之间的通信都是通过前端总线(FSB)来完成的。

在芯片世界,芯片互连一直是瓶颈问题。

虽然处理器性能逐渐攀升,但是芯片互连性能却以一个很慢的速度在提升,从而导致芯片互连出现了瓶颈问题。

特别是随着多处理核心的到来,处理核心与内存之间,核心与核心之间的数据共享和协调就变得异常复杂起来,英特尔平台所采用前端总线的瓶颈问题越来越明显,特加是在多处理器的服务器平台中更为明显。

IntelCore 2 Duo处理器主流的前端总线频率有800MHz、1066MHz、1333MHz几种,而就在2007年11月,Intel再度将处理器前端总线提升至1600MHz(默认外频400MHz),这比2003年最高端的800MHz FSB总线频率整整提升了一倍。

这样高的前端总线频率,其带宽有多大呢?前端总线为1333MHz时,处理器与北桥之间的带宽是10.67GB/s,而提升到1600MHz能达到12.80GB/s,增加了20%。

虽然Intel处理器的前端总线频率看起来已很高,但CPU与芯片组存在的前端总线瓶颈仍未根本改变。

同时,对于多处理器系统,多个处理器共享一个FSB连接到北桥,再通过北桥里边的内存控制器来访问内存。

FSB是抢占性的,通过仲裁器决定哪一个处理器可以占用总线。

在多处理器系统中,每个处理器通过单独的FSB连接到北桥,这样不同的处理器之间就不会出现一个处理器占用总线而另一个在等待的情况了,但是不同的处理器还是共用相同的内存控制器,这样不同的处理器之间还是要争夺内存的带宽。

此外,在多处理器系统中,不同处理器之间需要进行缓存同步,在FSB这样的架构下,缓存同步要通过读写内存来实现,造成处理器缓存之间访问的延迟很大。

随着处理器核心性能的提高,以及核心数量的急剧增长,FSB正在日益成为瓶颈,必须加以解决。

QPI和FSB

QPI和FSB

IOH概念IOH=Input Output Hub,也就是传统意义上南桥的功能,主要负责I/O总线的传输,它同时提供了很多PCI-E 2.0总线连接作为标准的I/O接口。

因为Intel的CPU已经把内存控制器总线集成进了CPU,也就是说把传统意义上的北桥做进了CPU里。

并不是MCH变成了IOH,而是MCH已经不需要存在在主板上了。

AGP关于AGP,当前最先进的图形系统接口,我想没必要再作过多的解释了。

这项技术始于三年以前,那时3D图形加速技术开始流行并且迅速普及,新兴的3D加速卡需要从CPU和系统内存获得的数据比它们仅仅具有“2D加速”功能的前辈们所需要的多得多。

为了使系统和图形加速卡之间的数据传输获得比PCI总线更高的带宽,AGP便应运而生。

AGP vs PCI——理论上的较量AGP和PCI根本上的区别在于AGP是一个“端口”,这意味着它只能接驳一个终端而这个终端又必须是图形加速卡。

PCI则是一条总线,它可以连接许多不同种类的终端,可以是显卡,也可以是网卡或者SCSI卡,还有声卡,等等等等。

所有这些不同的终端都必须共享这条PCI 总线和它的带宽,而AGP则为图形加速卡提供了直接通向芯片组的专线,从那里它又可以通向CPU、系统内存或者PCI总线。

为什么需要AGP?刚开始的时候,AGP的高带宽被用来将3D物体的纹理数据传送给3D加速卡。

一些3D加速卡仅仅是把AGP当作更快的PCI总线来使用,另外一些3D加速芯片则用到了“AGP纹理”,也就是说把大纹理储存在系统主存中,需要时直接从那里而不是本地显存里调用。

当然,这在今天仍然是AGP的用途之一,但是对AGP4X的需求则是来自3D渲染过程的另一个环节——复杂3D物体的三角形数据。

在一个3D场景进行转换和光照处理之前,场景中所包含的物体应当被确定,物体的细节越清晰,需要传输的三维像素就越多。

比如NVidia的GeForce,作为第一个集成了转换与光照引擎的3D加速芯片,能够处理的三角形数量是惊人的,但是在这一切开始之前,所需要的数据必须被传送给它,毫无疑问,这就只有通过AGP来进行。

前端总线频率(FSB)及DDR内存频率详解,

前端总线频率(FSB)及DDR内存频率详解,

公共时钟同步,将同一个时钟信号历时钟分配器分成2路,一路接发送器,一路接接收器。在时钟上升沿发送数据,在下一个周期的上升沿采集样品接收。速度在200-300MHZ以下。
源同步是时钟和数据一起发送,时钟稍稍滞后发送,传输速度主要由数据和时钟信号间的时差决定。因此速度快。
很多人对内存布线感到苍茫,找不到切入点,不知怎样下手,其实高速硬件预设的主要使命就是与干扰做斗争,内存布线也不例外。可以这样考虑:内存是做啥子用的呢?是用来存储数据的,写入1读出1,写入0读出0,即保证数据访问正确。那么,在啥子情况会导致数据访问错误呢?
一、讯断错误,0判成1,1判成0。可能参考电平禁绝(为啥子禁绝?信号线内阻造成的压降),也可能是加性干扰,或者阻抗不般配引起信号畸变。
外频与前端总线频率的区别
前端总线的速度指的是CPU和北桥芯片间总线的速度,更实质性的表示了CPU和外界数据传输的速度。而外频的概念是成立在数字电子脉冲信号震荡速度根蒂根基之上的,也就是说,100MHz外频特指数字电子脉冲信号在每一秒钟震荡一千万次,它更多的影响了PCI及其他总线的频率。之所以前端总线与外频这两个概念容易混淆,主要的缘故原由是在以前的很长一段时间里(主要是在Pentium 4出现之前和刚出现Pentium 4时),前端总线频率与外频是相同的,因此往往直接称前端总线为外频,最终造成这样的错怪。随着计算机技能的发展,人们发现前端总线频率需要高于外频,因此采用了QDR(Quad Date Rate)技能,或者其他近似的技能实现这个目的。这些技能的原理近似于AGP的2X或者4X,它们要得前端总线的频率成为外频的2倍、4倍甚至更高,从此之后前端总线和外频的区别才开始被人们正视起来,目前的主小产品均采用这些技能。
内存的表现情势有两种:内存颗粒和内存条。内存条自身有走线长度,需要计算在内。问个问题:内存条有3种安装方式:竖插、斜插、平插,你认为那种方式好呢?
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

●FSB生命进入倒计时,学会生活在QPI时代习惯了谈论FSB——前端总线(Front Side Bus,简称FSB)的我们,面对QPI时代的到来,以后再谈论CPU连接到北桥芯片的总线时,QPI将是一个崭新的朋友,作为渠道FSB,成为新一代CPU和CPU、CPU与芯片组(CPU与内存)之间的连接总线,QuickPath Interconnect (简称QPI)的总线技术,Nehalem成为了推动FSB生命终结的死亡使者。

让FSB去死的唯一理由,就是没足够宽的前端总线带宽,即使配备再强的CPU,用户也不会明显感觉到计算机整体速度的提升。

接替它的QPI可以满足这一需求。

小提示:目前Intel处理器主流的前端总线频率有800MHz、1066MHz、1333MHz几种,进入2007年后,Intel在11月又将处理器前端总线提升至1600MHz(默认外频400MHz),这比2003年最高端的800MHz FSB总线频率整整提升了一倍。

这样高的前端总线频率,其带宽有多大呢?前端总线为1333MHz时,处理器与北桥之间的带宽是10.67GB/s,而提升到1600MHz 能达到12.80GB/s,增加了20%。

●FSB最大杀手——前端总线瓶颈也许很多人会认为,Intel处理器的前端总线频率已很高了,还有必要换吗?作为Intel来说也许很高,但是对比内存带宽、显卡带宽相比,CPU与芯片组的前端总线瓶颈依旧没有根本的改变,例如:1333MHz的FSB所提供的内存带宽是1333MHz×64bit/8=10667MB/s=10.67GB/s,其与双通道的DDR2 667正好匹配,但如果使用双通道的DDR2 800、DDR2 1066的内存,这时候FSB的带宽就小于内存的带宽。

面对承担普及DDR3、以绝对领先竞争对手的Intel来说,这是无法容忍的,更何况X58带来的三通道高频率DDR3内存搭配了(Nehalem平台DDR3 1333内存的带宽可达32GB/s)FSB无法提供支持,面对这些问题,FSB必须被抛弃。

●Intel不能忍了——FSB以全面落后Hyper Transport当全世界都对Intel Inside拥有最佳印象的时候,作为Intel的CPU领域竞争对手,AMD 推出的HyperTransport(HT)总线技术相比,FSB的带宽瓶颈也很明显。

小帖士:HT作为AMD主板CPU上广为应用的一种端到端总线技术,它可在内存控制器、磁盘控制器以及PCI-E总线控制器之间提供更高的数据传输带宽。

HT 1.0在双向32bit模式的总线带宽为12.8GB/s,其带宽便可匹敌目前最新的FSB带宽。

2004年AMD推出的HT 2.0规格,最大带宽又由1.0规格的12.8GB/s提升到了22.4GB/s。

而最新的HT 3.0又将工作频率从HT 2.0最高的1.4GHz增到2.6GHz,提升幅度几乎又达一倍。

这样,HT 3.0在2.6GHz 高频率32bit高位宽的运行模式下,它即可提供高达41.6GB/s的总线带宽(即使在16bit 位宽下它也能提供20.8GB/s带宽)值得注意的是,HT 3.0技术应付近两年内内存、显卡和处理器的未来需要也没有问题。

作为Intel来说,虽然CPU的市占率上它可以全面领先,崇尚技术的英特尔,面对这种带宽上劣势,虽然采取多种方法,但是并没有能够带带来根本的转变,换句话来说,Intel假如可以将FSB提升到2133MHz,面对DDR3以及交火、SLI等多显卡系统带来的带宽需求时,FSB 依然没有办法满足它们的带宽需求,QPI必须被推到前台。

●(一)QPI究竟能给我们带来什么呢?面对上述困难,Intel也清醒地认识到,再单纯提高处理器的外频和FSB,已难以带来更好的性能提升,保守的使用FSB将会成为AMD乃至其它竞争对手诟病之处,因此全新的Nehalem 架构让我们看见了英特尔变革的决心。

采用全新的Socket 1366接口,45nm制程,集成三通道DDR3内存控制器(支持DDR3800/1066/1333/1600内存规格),使用新总线QPI与处理器进行连接,支持SMT(Simultaneous Multi-hreading,单颗处理器就可以支持8个线程并行运作)多线程技术,支持SSE4.2指令集(增加了7条新的SSE4指令),是Intel第一款原生四核处理器……CPU接口的改变引发了人们探寻变革的理由,FSB被抛弃了新的QPI能给我们带来什么?【架构上】●(二)QPI互联架构本身具有升级性QPI采用串联方式作为讯号的传送,采用了LVDS(低电压差分信号技术,主要用于高速数字信号互联,使信号能在差分PCB线对或平衡电缆上以几百Mbps以上的速率传输)讯号技术,可保证在高频率下仍能保持稳定性。

QPI拥有更低的延迟及更良好的架构,将包括集成的存储器控制器技术以及改善的系统组件间通信链路。

Nehalem平台将具备很好的扩展弹性,因为QPI互联架构的数量可以根据用户将来对中央处理器的需要进行增加或者减少。

QPI具备的这种可让Nehalem中央处理器体系架构可扩展性的特点,不受核心的限制,这对于构建服务器高性能集群非常有利。

●(三)QPI总线架构具备高可靠性和性能可靠性,实用性和适用性特点为QPI的高可用性提供了保证。

比如链接级循环冗余码验证(CRC),自愈型连接能避开错误区域重新进行自我配置来启用连接中好的部分。

出现时钟密码故障时,时钟能自动改路发送到数据信道。

QPI还具备热插拔能力来支持诸如处理器卡这种节点的热插拔。

深度改良的微架构、集成内存控制器设计以及QPI直连技术,令Nehalem 拥有更为出色的执行效率,在单线程同频率条件下,Nehalem的运算性能在相同功耗下比现行Penryn架构的效能同比提高30%。

【技术上的改进】●(四)QPI使CPU中集成内存控制器QPI抛弃了以往“前端总线——北桥——内存总线”的模式,使用了4+1的互联方式(4针对处理器,1针对I/O设计)。

这样做的好处是,多处理器的每个处理器都能直接与物理内存相连,每个处理器之间也能彼此互联来充分利用不同的内存,可让多处理器的等待时间变短(访问延迟可以降低50%以上)。

●(五)峰值带宽可达96GB/s——满足未来的数据传输需求据Intel相关数据显示,QPI高速互连方式使得CPU与CPU之间的峰值带宽可达96GB/s,峰值内存带宽可达34GB/s。

这主要在于QPI采用了与PCI-E类似的点对点(Point-to-Point)设计,包括4条通路,每个通路(Lanes)包括一对线路,分别负责数据发送和接收,每一条通路可传送20bit数据。

这就意味着即便是最早的QPI标准,其传输速度也能达到6.4GB/s——相当于每个连接能传输的单向带宽总计带宽可达到25.6GB/s(为FSB 1600MHz 的12.8GB/s的两倍)。

这样的带宽能满足未来CPU与CPU、CPU与芯片组间的数据传输需求。

●(六)数据传输直通车——不需在绕道芯片组QPI总线可实现多核处理器内部的直接互联,而无须如以前那样还要再经过FSB进行连接。

例如,针对服务器的Nehalem处理器将拥有至少4组QPI传输,可至少组成包括4枚处理器的4路高端服务器系统(也就是16枚运算内核至少32线程并行运作)。

而且在多处理器作业下,每颗处理器可以互相传送资料,并不需经过芯片组,从而大幅提升整体系统性能。

随着未来Nehalem架构的处理器集成内存控制器、PCI-E 2.0图形接口乃至图形核心,QPI 架构的优势将进一步发挥出来。

●(七)QPI给未来单芯片时代铺路目前限于工艺要求,Nehalem的首款产品并未集成内存和PCI-E控制器,但是(QPI的高带宽,让Intel进一步集成了PCI-E控制器)新模式会存在,这样的设计会颠覆传统的北桥芯片+南桥芯片的设计,让英特尔快速进入单芯片时代铺平了道路,入门级产品将会更廉价。

●(八)摩尔定律下的又一“完美设计”虽然目前对Intel的新平台(特别是移动平台)能否在未来通过新的制造工艺获得完美的低功耗怀疑不少,但英特尔QPI仍可称得上目前最完美的总线架构,它具备了酷睿处理器高指令解码能力、出色的每瓦性能的优点,又兼具了以前一直欠缺的集成内存控制器高速直连的特性,将大大改善未来Intel CPU与CPU、CPU与内存间的带宽瓶颈,将让它们间能更好的实现更短延时的快捷通讯,所以一经推出便赢得了行业的广泛支持与赞同。

在QPI新总线技术的支持下,可以预见的是,以后的系统性能将进一步增强,更符合摩尔定律发展的规律。

也正是在QPI总线的强力支持下,Intel的新平台有望告别已略显过时的南北桥芯片组架构,进入更符合时代潮流的单芯片组(只保留南桥芯片)架构。

并且,在QPI 总线的强力支持下,CPU集成较高性能的GPU将不再是一句空话——预计在2009年第二季度末推出的第三款Nehalem架构的“Havendale”处理器便将直接集成GPU(将图形核心做成一枚单独的芯片,然后将它与CPU封装在一起)。

●(九)QPI其实不是串行QPI是(DifferentialSignaling)点对点(point-to-point)方式的高速连接。

信号可以实现双向传输。

这个与PCIExpress传输方式相似,而这也是目前高速数据传输的主要方法。

QPI可以被认为是“串行总线”,不过这个并不严谨。

因为QPI并不进入串行总线。

因此QPI 不能算是嵌入式时钟。

而PCIExpress等的串行接口使用的是数据信号拥挤时的嵌入式时钟方式,而QPI则使用的另外一条信号链接进行传送。

如图所示那样,可以看到这个就是典型性串行内连接与PCIExpress差异。

●(十)QPI对AMD和NVIDIA的影响做为行业领导性厂商,每次Intel平台的进步都是有人欢喜有人愁。

比如,AMD面临着该如何追赶Intel处理器革新速度的问题,如果未来AMD无法跟上英特尔的步伐,其市场份额肯定将变得越来越小。

当然,AMD有其过硬的显卡技术支撑,这正是目前Intel所欠缺的。

AMD CPU如真能将其GPU整合,带来的市场影响力也是巨大的。

NVIDIA的处境,Intel的目标是CPU整合GPU,而NVIDIA的目标则是GPU整合CPU,虽然NVIDIA自身对其信心满满,从目前的竞争形势来看,一项是靠显卡技术、芯片组维系的NVIDIA,面对Intel的打压,必须在Intel平台推广SLI,面对Intel和AMD的CPU整合GPU 方案,对NVIDIA的低端、中低端显卡市场又非常大的影响。

习惯了LGA775接口、习惯了CPU会变得越来越小、功耗越来越低、工艺越来越先进。
