水管规格分管分管水管的直径丝口螺纹铝塑管接头
水管 螺纹常识
水管分类及螺纹常识普通螺纹是常用的连接螺纹(一般用与连接设备零部件)，牙型为三角形，牙型角为60°，螺纹特征代号为M。
普通螺纹又分为粗牙和细牙两种，它们的代号相同。
一般连接都用粗牙螺纹。
当螺纹的大径相同时，细牙螺纹的螺距和牙型高度比粗牙小，因此细牙螺纹适用于薄壁零件的连接。
管螺纹主要用于连接管子(气管、水管等)，牙型为三角形，牙型角为55°，管螺纹有两类：（1）非螺纹密封的管螺纹螺纹种类为G，其内、外螺纹均为圆柱螺纹，内外螺纹旋合无密封能力，常用于电线管等不需要密封的管路中的连接。
（2）螺纹密封的管螺纹螺纹种类代号有三种：圆锥外螺纹为R；圆锥内螺纹（锥度1：16）为RC；圆柱内螺纹为RP。
这种螺纹可以是圆锥内螺纹与圆锥外螺纹相连接；也可是圆柱内螺纹和圆锥外螺纹相连接，其内、外螺纹旋合后有密封能力，常用于水管、煤气管、润滑油管等。
一．开头先说说公英制常用单位换算：1 英寸＝2.5400 厘米=24.5mm如:英制1/2"=24.5mm/2=12.7mm1 英尺＝12 英寸＝0.3048 米1 码＝3 英尺＝0.9144 米1 英里＝1760 码＝1.6093 千米二．水管的分类及材质我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。

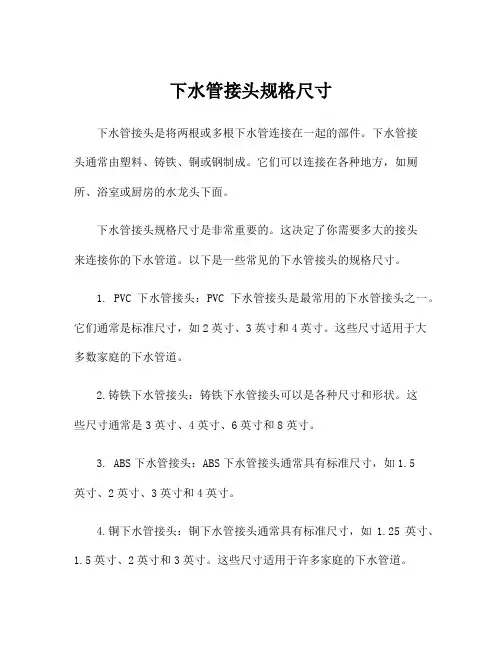

下水管接头规格尺寸
下水管接头规格尺寸
下水管接头是将两根或多根下水管连接在一起的部件。
下水管接
头通常由塑料、铸铁、铜或钢制成。
它们可以连接在各种地方，如厕所、浴室或厨房的水龙头下面。
下水管接头规格尺寸是非常重要的。
这决定了你需要多大的接头
来连接你的下水管道。
以下是一些常见的下水管接头的规格尺寸。
1. PVC下水管接头：PVC下水管接头是最常用的下水管接头之一。
它们通常是标准尺寸，如2英寸、3英寸和4英寸。
这些尺寸适用于大多数家庭的下水管道。
2.铸铁下水管接头：铸铁下水管接头可以是各种尺寸和形状。
这
些尺寸通常是3英寸、4英寸、6英寸和8英寸。
3. ABS下水管接头：ABS下水管接头通常具有标准尺寸，如1.5
英寸、2英寸、3英寸和4英寸。
4.铜下水管接头：铜下水管接头通常具有标准尺寸，如1.25英寸、1.5英寸、2英寸和3英寸。
这些尺寸适用于许多家庭的下水管道。
5.钢下水管接头：钢下水管接头可以是各种尺寸和形状。
这些尺
寸通常是3英寸、4英寸、6英寸和8英寸。
在选择下水管接头时，你需要确保你选择正确的尺寸和类型，以
确保你的下水管道安全有效地工作。
如果你不确定选择哪种类型或尺寸，请咨询专业人员或联系供应商，以获得最佳建议。
总之，下水管接头规格尺寸非常重要，安装前需要确保尺寸正确，以确保下水管道的正常运作。
PPR管和铝塑管的详细分类(内有图片)(2012.6.24)
问题
你说的水管是什么材质的？PPR还是PVC或铝塑？
丌同的管子由于材质的丌同而造成管壁的薄厚丌同，所 以规格称呼上也丌同！如果是PPR的话常见的是四分管 （又叫20管），六分管（又叫25管）和一寸管（又叫32 管）；四分，六分。一寸均是以英寸为单位的！只代表了 管子的规格！ 一般管壁上都会有标注：PPR PN20意思是PPR材质外 径是20MM的管子（即四分管）！而PPR PN25意思是PPR 材质外径是25MM（即6分管）PPR PN32意思是PPR材质 外径是32MM(即一寸管）而铝塑管外壁一般会标注PPRAL-PPR！
DN15,DN20,DN25是外径。四分管和六 分管的直径 1 英寸=25.4毫米 =8英分 1/2 是 四分(4英分) DN15 3/4 是 六分(6英分) DN20 PP-R管不钢管连接分为两种:丝扣连接和 法兰连接 丝扣连接:就是类似螺丝和螺母的原理的 连接方式，两组内外螺纹绞合. 法兰连接:是把两个管道、管件或器材， 先各自固定在一个法兰盘上，两个法兰盘 之间，加上法兰垫，用螺栓紧固在一起， 完成了连接。有的管件和器材已经自带法 兰盘，也是属于法兰连接。
• P-R管件，采用优质原料注塑而 成，产品各项性能均达到或超过 国家标准GB/T18742的规定指标。 还具有以下特有的设计和工艺优 势： • 采用大弧度弯位设计，能有效地 减少水锤的形成，杜绝管震现象 发生。 • 采用45度倒角设计，使熔接更轻 松。
PPR种类
PPR简介
PPR管规格详解
PPR以及铝塑管
PPR简介
• PPR管：作为一种新型的水管材料， PPR管具有得天独厚的优势，它既可 以用作冷管，也可以用作热水管，由 于其无毒、质轻、耐压、耐腐蚀，正 在成为一种推广的材料。也适用于热 水管道，甚至纯净饮用水管道。PPR 管的接口采用热熔技术，管子之间完 全融合到了一起，所以一旦安装打压 测试通过，而且PPR管丌会结垢。
pvc排水管接头标准尺寸
PVC（聚氯乙烯）排水管接头是连接PVC排水管道的重要组成部分，用于实现管道的连接和转向。
不同规格的PVC排水管接头有着不同的尺寸标准，以适应不同的应用需求。
下面将为您详细介绍PVC排水管接头的标准尺寸。
一、PVC排水管接头的分类PVC排水管接头主要分为两类：直接连接型接头和弹性接头。
直接连接型接头是通过管道的内螺纹或外螺纹直接与管道连接，通常用于固定位置的排水系统。
而弹性接头则是通过橡胶密封圈实现管道的连接，具有一定的伸缩性，可用于需要灵活连接的排水系统。
二、直接连接型PVC排水管接头的尺寸标准1. 内螺纹接头：内螺纹接头是一种常见的直接连接型PVC排水管接头，其尺寸标准通常采用英制单位。
以下是一些常见规格的内螺纹接头尺寸：- 1/2英寸（DN15）- 3/4英寸（DN20）- 1英寸（DN25）- 1-1/4英寸（DN32）- 1-1/2英寸（DN40）- 2英寸（DN50）- 3英寸（DN75）- 4英寸（DN100）- 6英寸（DN150）- 8英寸（DN200）2. 外螺纹接头：外螺纹接头也是一种常见的直接连接型PVC排水管接头，其尺寸标准同样采用英制单位。
以下是一些常见规格的外螺纹接头尺寸：- 1/2英寸（DN15）- 3/4英寸（DN20）- 1英寸（DN25）- 1-1/4英寸（DN32）- 1-1/2英寸（DN40）- 2英寸（DN50）- 3英寸（DN75）- 4英寸（DN100）- 6英寸（DN150）- 8英寸（DN200）三、弹性接头的尺寸标准弹性接头通常采用外径标准进行尺寸标注，以下是一些常见规格的弹性接头尺寸：- 50mm- 75mm- 110mm- 160mm- 200mm- 250mm- 315mm- 400mm- 500mm- 630mm四、其他特殊尺寸的PVC排水管接头除了上述常见尺寸的PVC排水管接头，还有一些特殊尺寸的接头用于满足特殊需求。
这些特殊尺寸的接头通常根据具体应用场景定制，其尺寸标准可能会有所不同。
PPR管的规格标识
关于水电安装的一些基本知识电线正规接法PPR管的规格标识2012-07-22 16:44:15| 分类：工作篇 | 标签： |举报 |字号大中小订阅PPR管的规格标识PPR管的规格标识:DN15,DN20,DN25是外径。
四分管和六分管的直径1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管 DN8DN20【4分】型号DN25【6分】型号DN32【1寸】型号4分管 DN156分管 DN201′DN25型号的换算：以下L20X1/2F表示：PPR端为L20直径，内牙端为1/2（4分）15丝牙。
DN20：外径为20的PPR管，俗称4分管，丝牙1/2俗称4分也是15丝。
DN25:外径为25的PPR管，俗称6分管，丝牙3/4俗称6分也是20丝。
DN32:外径为32的PPR管，俗称1寸管。
按照正规的叙述不好理解，你可以这样好记：（4分管）（6分管)的“分”.“寸”它既不是内径也不是外径，它是为了大家统一尺寸，方便管件和管线中相关设备之间的连接而人为的规定的一个直径俗称，它对应的是国际上用的公称直径（DN）。
你可以这样理解：公称直径（DN）是国际上用的，“分”.“寸”是英国用的（实际是英制，并非英国专用的，你只是这样意念去理解），可全世界用的也不少（其实这都是习惯造成的）。
由于英制中“分”.“寸”是8进制，也就是说8分等于1寸，所以1/8;2/8;3/8;4/8;5/8;6/8;7/8;8/8就分别指的是1分2分3分4分5分6分7分8分，这样再明白不过了，现在你完全可以用数学分式去理解他了，化简分子分母得1/8;2/8=1/4;3/8;4/8=1/2;5/8;6/8=3/4;7/8;8/8=1/1=1，成了1/8; 1/4; 3/8; 1/2; 5/8; 3/4; 7/8; 1。
这下你明白了为什么1/4叫2分，因为它是2/8变过来的；1/2叫4分因为它是4/8变过来的；3/4叫6分因为它是6/8变过来的；同理为什么1又1/4叫1寸2；1又1/2叫1寸半；1又3/4叫1寸6了吧 . 其实都是世界语言不同惹的祸，如果都是汉语，完全可以直接说1号管，2号管，3号管。
PPR管三通的型号规格及尺寸
PPR管三通的型号规格及尺寸
PPR管三通是一种常用的管道连接器，用于将三条管道连接在
一起，具有一定的型号规格和尺寸。
以下是PPR管三通的详细信息：型号规格
- 20mm PPR管三通
- 25mm PPR管三通
- 32mm PPR管三通
- 40mm PPR管三通
- 50mm PPR管三通
- 63mm PPR管三通
- 75mm PPR管三通
- 90mm PPR管三通
- 110mm PPR管三通
- 125mm PPR管三通
- 140mm PPR管三通
- 160mm PPR管三通
尺寸
PPR管三通的尺寸取决于其型号规格，一般包括以下三个方面
的尺寸：
1. 连接口尺寸: PPR管三通的连接口尺寸常见有20mm、25mm、32mm等多种规格供选择。
2. 三通出口尺寸: PPR管三通的三个出口尺寸通常与连接口尺
寸相同，例如20mm PPR管三通的三个出口也是20mm。
3. 主管道直径尺寸: PPR管三通的主管道直径尺寸与连接口和
出口尺寸不同，它是指三通中最大的一条管道的直径尺寸。
请注意，PPR管三通的型号规格和尺寸可以根据具体需求定制，以上只是一些常见的规格和尺寸。
在选择PPR管三通时，需根据实际情况和要求进行合理选择。
以上就是PPR管三通的型号规格及尺寸的相关信息。
如需了解更多详细信息，请参考相关产品规格手册或咨询相关专业人士。
家用水管接头螺纹尺寸
家用水管接头螺纹尺寸
家用水管接头的螺纹尺寸通常取决于管道的直径和国家的标准。
一般来说，家用水管接头的螺纹尺寸可以分为英制和公制两种标准。
在英制系统中，常见的家用水管接头螺纹尺寸包括3/8英寸、
1/2英寸、3/4英寸和1英寸等。
这些尺寸通常用于连接厨房和浴室
的水龙头、淋浴喷头以及其他家用水管设备。
而在公制系统中，常见的家用水管接头螺纹尺寸包括M12、M15、M20和M25等。
这些尺寸通常用于连接洗手盆、马桶和其他家用卫
浴设备。
此外，不同国家和地区的标准也会对家用水管接头的螺纹尺寸
有所不同，例如在美国，家用水管接头通常采用NPT（National
Pipe Thread）标准，而在欧洲，常用的标准是BSP（British Standard Pipe）。
总的来说，选择家用水管接头的螺纹尺寸时，需要根据实际情
况和所在地区的标准来进行选择，以确保连接的紧密性和密封性。
在购买家用水管接头时，最好咨询专业人士或者参考相关的标准规范，以确保选择合适的螺纹尺寸。
PPR管快速接头的型号规格及尺寸
PPR管快速接头的型号规格及尺寸
1. 型号规格
PPR管快速接头通常有以下几种型号规格：
1.1 直通型（T型）
直通型PPR管快速接头通常用于管道的分支连接。
它由两个管道连接配件和一个中央接头组成，形状如字母"T"。
其中，两个管道连接配件具有相同的外径和螺纹，而中央接头的外径和螺纹与管道连接配件略有不同。
1.2 弯头型（L型）
弯头型PPR管快速接头通常用于改变管道的流向。
它由一个管道连接配件和一个中央接头组成，形状如字母"L"。
管道连接配件和中央接头的外径和螺纹均不相同。
1.3 等径型（Y型）
等径型PPR管快速接头通常用于多个管道的合流连接。
它由两个管道连接配件和一个中央接头组成，形状如字母"Y"。
其中，两个管道连接配件具有相同的外径和螺纹，而中央接头的外径和螺纹与管道连接配件略有不同。
2. 尺寸
PPR管快速接头的尺寸与管道的外径和螺纹规格相关。
常见的尺寸有以下几种：
- 20mm
- 25mm
- 32mm
- 40mm
- 50mm
- 63mm
- 75mm
- 90mm
- 110mm
请注意，具体尺寸可能因不同生产厂家而略有差异。
在选择PPR管快速接头时，应根据实际管道的外径和螺纹规格选择相应的尺寸。
以上是PPR管快速接头的型号规格及尺寸的简要介绍。
具体选择时，您可以参考相关标准和实际需求，以确保连接的安全和可靠性。
注：本文所述内容仅供参考，具体规格和尺寸请以实际情况为准。
水管快速接头规格型号尺寸
水管快速接头规格型号尺寸介绍快速接头是一种常见的水管连接器件，用于连接不同直径或不同材质的水管。
它具有安装简便、快速、可靠的特点，被广泛应用于家庭和工业领域。
本文将从规格、型号和尺寸三个方面来介绍水管快速接头。
规格水管快速接头的规格是指其连接的水管直径范围。
在选择快速接头时，需要根据实际使用需求来确定所需的规格。
常见的水管快速接头规格包括： 1. 1/2英寸：适用于直径为1/2英寸的水管。
2. 3/4英寸：适用于直径为3/4英寸的水管。
3. 1英寸：适用于直径为1英寸的水管。
不同规格的快速接头适用于不同直径的水管，用户在购买时应参考水管直径和快速接头的规格要求。
型号水管快速接头的型号是用来区分不同型号的接头，每个型号代表不同的特性和功能。
不同型号的快速接头适用于不同的场景和需求。
以下是一些常见的水管快速接头型号示例： 1. A型：用于普通家庭水管连接，适用于直径较小的水管。
2. B型：用于工业水管连接，适用于直径较大的水管。
3. C型：用于特殊场景，如高温或高压水管连接。
不同型号的快速接头具有不同的特性，用户在选择时应根据实际需求来确定所需型号。
尺寸水管快速接头的尺寸是指其物理大小。
不同尺寸的快速接头适用于不同场景和需求。
常见的水管快速接头尺寸包括： 1. 小号：适用于小规格水管连接，体积小而紧凑。
2. 中号：适用于中等规格水管连接，常见于家庭和办公场所。
3. 大号：适用于大规格水管连接，常见于工业和大型建筑。
用户在选择快速接头时，需要根据水管的尺寸和安装环境来确定所需的尺寸。
安装注意事项在安装水管快速接头时，需要注意以下几点： 1. 清洁：确保水管连接口干净，无杂质和污物。
2. 润滑：使用适量的润滑剂，以提高安装的顺畅性。
3. 对接贴合：确保快速接头完全对接贴合，避免漏水或松动。
4. 定位固定：安装完毕后，及时进行定位和固定，防止接头移动或脱落。
以上注意事项可以确保水管和接头的稳固连接，避免漏水和事故发生。
PVC水管规格
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。
英国的单位是：1英尺（ft）=12英寸1英寸（in）=1000英丝（mil）。
其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。
其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。
把英寸分成8分，应该是这样说：1/8英寸1/4 3/8 1/2 5/8 3/4 7/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25的水管就是英制1"的水管，也是解放前的8分水管。
DN15的水管就是英制1/2"的水管，也是解放前的4分水管。
如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。
地热管有(管子直径）1.6厘米，2厘米，2.5厘米的，1.6厘米一般铺干式地暖用，铺地热用的最多的是2厘米的。
水管分类及螺纹常识
水管分类及螺纹常识一．开头先说说公英制常用单位换算：1 英寸＝2.5400 厘米=24.5mm如:英制1/2"=24.5mm/2=12.7mm1 英尺＝12 英寸＝0.3048 米1 码＝3 英尺＝0.9144 米1 英里＝1760 码＝1.6093 千米二．水管的分类及材质我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
三、螺纹常用知识国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
管径对照表
管径对照表在工程中，管径和阀门的大小需要匹配才能保证正常运行。
以下是常用管径和阀门DN尺寸的对照表：1英寸=25.4毫米=8英分1/2英寸=四分(4英分) DN153/4英寸=六分(6英分) DN202分管DN84分管DN156分管DN201英寸DN251.2英寸DN321.5英寸DN402英寸DN502.5英寸DN653英寸DN804英寸DN1006英寸DN1508英寸DN20010英寸DN25012英寸DN300根据GB/T-2001，管径应以毫米为单位表示。
不同管材的管径表示方式如下：1.对于水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，应以公称直径DN表示。
2.对于无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，应以外径×XXX表示。
3.对于钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，应以内径d表示。
4.对于塑料管材，应按照产品标准的方法表示。
5.如果使用公称直径DN表示管径，则需要有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB5836.1-92）。
给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）。
需要注意的是，DN是管道的公称直径，不是外径也不是内径。
它与英制单位有关，通常用来描述镀锌钢管。
De则是管道的外径，一般用于描述无缝钢管、PVC等塑料管道以及其他需要明确壁厚的管材。
在不涉及壁厚的情况下，我们通常使用DN来标注焊接钢管。
在管道施工中，正确区分De和DN的规格非常重要。
常用的20、25、32等管道规格指的是De而不是DN，这个细微的差别在采购和施工过程中可能会导致损失。
因此，我们需要确保在施工前理解和确认规格。
在管道连接方面，丝扣和法兰连接是两种常见的方式。
虽然还有其他连接方式，但使用较少。
镀锌钢管和PPR管都可以采用这两种连接方式，但在直径小于50的管道中，使用丝扣更方便，而在直径大于50的管道中，使用法兰更可靠。
铝塑管接头型号代码
铜件主要材质是ppr和优质精铜，采用螺纹连接，施工时不用特殊工具即可连接，使得施工更加方便简单，节省人力和时间。
以上所说的塑件和铜件不仅可以用在连接铝塑管上，也可以用在连接ppr、地暖管等家装其他管道系统上。
当然除此之外，还有纯铜精品铜件，如卡套式管件、滑紧件、卡压件等，他们中的等径三通、等径弯头、内、外丝弯头，都是专门用来连接铝塑管的，有了它们，让铝塑管的施工连接更为方便简单快捷。
卡套式管件的规格主要有16，20，25，32，滑紧件的规格主要是16，20，
25，卡压件的主要规格是16，20，25，32，他们主要是连接家装铝塑管的。
以上，就是全部的铝塑管管件的规格型号区分了。
可以看出，虽然管件型号众多，其实家装上用到的相对较少，工程工地用的更多，所以，理清这些管件，对装修公司、工程队伍的用处还是比较明显的。
管道接头对照表
外径直径：20mm四分，25mm六分，32mm一寸，38mm一寸二，50mm一寸半。
63mm二寸内径：8分=1寸=25.4mm 6分=3/4寸=19.05mm 4分=1/2寸=12.7mm 2分=1/4寸=6.35mmDN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等公称直径是为了使管道、管件和阀门之间具有互换性而规定的一种通用直径，用符号DN表示，单位是mm。
公称直径在我国曾用符号D。
表示，国际通用DN表示，符号后面用数字注明公称直径的数值，如公称直径为125mm的管材表示为DNl25。
公称直径是控制管材设计及制造规格的一种标准直径，与管内径相接近。
各种管材，公称直径既不等于其实际内径，也不等于其实际外径，只是个名义直径。
但无论管材的实际内径和外径的数值是多少，只要其公称直径相同，就可用相同公称直径的管件相连接，具有通用性和互换性。
你要计算理论重量就要查找相关的手册和资料，如答案后附表格就有理重量/单位长度。
一般来说,管子的直径可分为外径,内径,公称直径.无缝钢管外径用字母D来表示,其后附加外直径尺寸和壁厚.例如外径为108mm的无缝钢管,壁厚为5mm,用D108*5表示. 镀锌钢管采用DN表示. 在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子,管件,阀门,法兰,垫片等结构尺寸,公称尺寸用DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚. 世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列.大外径系列:(DN---公称直径.Φ---外径).DN15---Φ22mm.DN20---Φ27mm.DM25---Φ34mm.DN32---Φ42mm.DN40---Φ48mm.DN50---Φ60mm.DN65---Φ76(73)mm.DN80---Φ89mm.DN100---Φ114mm.DN150---Φ168mm. DN200---Φ219mm. DN250---Φ273mm. DN300---Φ324mm. DN350---Φ360mm. DN400---Φ406mm. DN450---Φ457mm. DN500---Φ508mm. DN600---Φ610mm. 小外径系列:DN15---Φ18mm. DN20---Φ25mm. DN25---Φ32mm. DN32---Φ38mm. DN40---Φ45mm. DN50---Φ57mm. DN65---Φ73mm. DN80---Φ89mm. DN100---Φ108mm. DN125---Φ133mm. DN150---Φ159mm. DN200---Φ219mm. DN250---Φ273mm. DN300---Φ325mm.DN400---Φ426mm. DN450---Φ480mm. DN500---Φ530mm. DN600---Φ630mm.。
水管口径规格对照表
水管口径规格对照表大家好，今天我来介绍一下水管口径规格对照表。
水管口径在家庭、工业、城市等方面都有广泛的应用，不同规格的水管可以适用于不同场合。
在选购水管时，了解水管口径规格对照表可以帮助我们做到心中有数，避免误选不合适的水管。
接下来，就让我们一起来了解一下吧。
一、常见水管口径规格在市场上，我们经常见到的水管口径规格有以下几种：1. DN152. DN203. DN254. DN325. DN406. DN507. DN658. DN809. DN10010. DN12511. DN15012. DN200以上规格是我们日常生活中常用的水管口径规格。
二、水管口径规格对照表为了更加清晰、方便的了解不同规格的水管所适用的场合，下面是一份水管口径规格对照表：DN15：适用于家庭自来水管道，水槽、水龙头等家庭用水设备。
DN20：适用于家庭自来水管道和淋浴等家庭用水设备。
DN25：适用于小型工业设备、农业用水设备、小型灭火设备等。
DN32：适用于农业用水设备、小型灭火设备等。
DN40：适用于农业用水设备、中小型工业设备、大型灭火设备等。
DN50：适用于中小型工业设备、大型灭火设备等。
DN65：适用于大型工业设备、建筑设备等。
DN80：适用于大型工业设备、市政工程以及建筑工程等。
DN100：适用于市政工程、水利工程等。
DN125：适用于市政工程、水利工程等。
DN150：适用于市政工程、水利工程等。
DN200：适用于市政工程、水利工程等。
三、小结在选购水管时，应当根据实际应用场合，选择合适的规格的水管。
通过掌握水管口径规格对照表，我们可以更好地了解不同水管的适用范围，避免误选不合适的水管。
希望本篇文章对大家了解水管口径规格对照表有所帮助。
PPR管常用管径和一般规定
PPR管常用管径和一般规定1.常用管径介绍DN15,DN20,DN25是指外径的尺寸分别为15、20、25毫米; 1 英寸=25.4毫米 =8英分1/2 是四分4英分 DN15 即四分管3/4 是六分6英分 DN20 即六分管2分管 DN84分管 DN156分管 DN201寸管 DN251.2寸管DN321.5寸管DN402寸管DN502.5寸管DN653寸管DN804寸管DN1005寸管 DN1256寸管DN1508寸管DN20010寸管DN25012寸管0020DN3002.通用管径介绍第2页2.1管径应以mm为单位;2.2管径的表达方式应符合下列规定：2.2.1水煤气输送钢管镀锌或非镀锌、铸铁管等管材,管径宜以公称直径即标准化后的平均直径DN表示；2.2.2无缝钢管、焊接钢管直缝或螺旋缝、铜管、不锈钢管等管材,管径宜以外径×壁厚表示；2.2.3钢筋混凝土或混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径D表示；2.2.4塑料管材,管径宜按产品标准的方法表示；2.2.5当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表;建筑排水用硬聚氯乙烯管材规格用de公称外径×e公称壁厚表示GB 5836.1-92PPR管材规格用管系列S、公称外径dn×公称壁厚en表示例：PPR管系列S5、PPR公称直径dn25mm、PPR公称壁厚en2.5mm表示为S5、dn25×en2.5mmPPR管系列S：是用以表示ppr管材规格的无量纲数值系列,有如下关系S=dn-en/ 2 en 其中：dn——PPR公称外径,单位为mmen——PPR公称壁厚,单位为mm一般常用的PP-R管规格有5、4、3.2、2.5、2五个系列第3页PPR管规格PPR管材按标准尺寸率SDR值分为11、9、7.4、6、5五个系列;PPR管规格PPR标准尺寸率SDR：为PPR管材公称外径dn与公称壁厚en的比值;PPR管规格SDR与PPR管系列的关系如下：SDR=2S+1 PPR管件规格的表示方法：PPR管件公称外径dn 指与PPR管件相连的PPR管材的公称外径;PPR管件的壁厚应不小于相同PPR管系列S的PPR管材的壁厚;大部分企业PPR管件都只有最高标准S2一个系列,冷热水全部试用 PPR管规格S5系列--------------1.25兆帕12.5公斤PPR管规格S4系列--------------1.6兆帕16公斤PPR管规格S3.2系列------------2.0兆帕20公斤PPR管规格S2系列--------------2.5兆帕25公斤PP-R与钢管连接方法PP-R管与钢管连接分为两种:丝扣连接和法兰连接PP-R :DN20接钢管4分丝扣或法兰PP-R: DN25接钢管6分丝扣或法兰PP-R: DN32接钢管1 寸丝扣或法兰PP-R: DN40接钢管1又1/2寸丝扣或法兰PP-R: DN50接钢管1 又3/4寸丝扣或法兰PP-R: DN63接钢管2寸丝扣或法兰PP-R: DN75接钢管2又1/2寸丝扣或法兰PP-R: DN90接钢管2又3/4寸丝扣或法兰PP-R: DN110接钢管3寸丝扣或法兰钢管公称直径公称通径是管路系统中所有管路附件用数字表示的尺寸,公称通径是供参考用的一个方便的圆整数,与加工尺寸仅呈不严格的关系;公称通径用字母“DN”后面紧跟一个数字标志;公称通径nominal diameter,又称平均外径mean outside diameter; 这是缘自金属管的管璧很薄,管外径与管内径相差无几,所以取管的外径与管的内径之平均值当作管径称呼;DN是公称通径,公称通径或叫公称直径,就是各种管子与管路附件的通用口径;同一公称直径的管子与管路附件均能相互连接,具有互换性.它不是实际意义上的管道外径或内径,虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一,采用公称直径也称公称口径、公称通径;例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管;其公称直径不是外径,也不是内径,而是近似普通钢管内径的一个名义尺寸;每一公称直径,对应一个外径,其内径数值随厚度不同而不同;公称直径可用公制mm表示,也可用英制in表示;管路附件也用公称直径表示,意义同有缝管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水管规格分管分管水管的直径丝口螺纹铝塑管接头 The following text is amended on 12 November 2020.
水管常识:4分管、6分管水管的直径，丝口螺纹，铝塑管接头规格
1、螺纹规格
2、公称直径（即大约的内直径）:
在工程设计中用DN多少表示（单位mm）, 4分＝DN15即内直径15mm左右，外直径加上管厚度大约20mm左右，其余类推，4分＝DN15 6分＝DN20、1寸＝DN25。
4分管＝DN15（公称直径为15）＝4／8英寸＝1／2英寸
6分管＝DN20（公称直径为20）＝6／8英寸＝3／4英寸
8分管＝DN25（公称直径为25）＝8／8英寸＝1英寸，常用称1寸管，不说是8分管；
因此：称XXX分管是指英寸说法，公称直径：既不是外径，也不是内径，是与标准配件相配套的尺寸。
3、铝塑管接头规格，如1216*1/2M，1620*1/2M，1620*3/4M，
1216 *1/2：指一端接内径12 MM,外径16 MM的铝塑管，另一端与1/2的外牙相接；1/2的牙表示螺纹处直径为20 MM。
1620*3/4内丝三通：指两端接内径16 MM,外径20 MM的铝塑管；一端是6分=3/4=D20=25 MM螺口；
1216*1/2F为4分管，内径：12 外径：16 螺纹20 MM ；
1620*1/2F为6分管，内径：16 外径：20 螺纹20 MM 。
