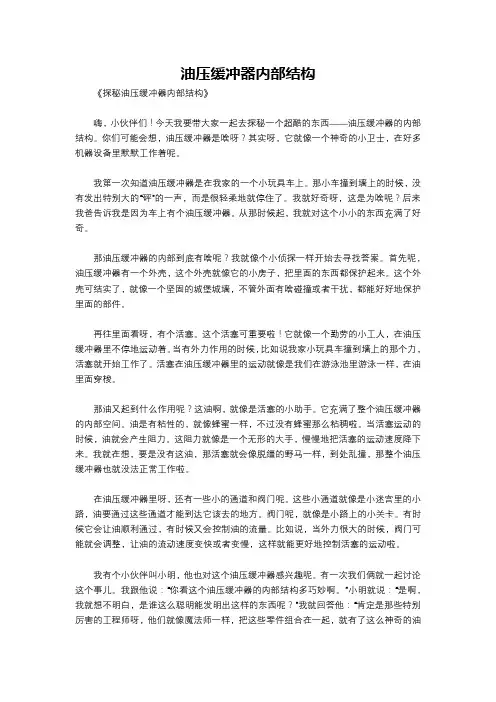

油压缓冲器内部结构《探秘油压缓冲器内部结构》嗨，小伙伴们！今天我要带大家一起去探秘一个超酷的东西——油压缓冲器的内部结构。
你们可能会想，油压缓冲器是啥呀？其实呀，它就像一个神奇的小卫士，在好多机器设备里默默工作着呢。
我第一次知道油压缓冲器是在我家的一个小玩具车上。
那小车撞到墙上的时候，没有发出特别大的“砰”的一声，而是很轻柔地就停住了。
我就好奇呀，这是为啥呢？后来我爸告诉我是因为车上有个油压缓冲器。
从那时候起，我就对这个小小的东西充满了好奇。
那油压缓冲器的内部到底有啥呢？我就像个小侦探一样开始去寻找答案。
首先呢，油压缓冲器有一个外壳，这个外壳就像它的小房子，把里面的东西都保护起来。
这个外壳可结实了，就像一个坚固的城堡城墙，不管外面有啥碰撞或者干扰，都能好好地保护里面的部件。
再往里面看呀，有个活塞。
这个活塞可重要啦！它就像一个勤劳的小工人，在油压缓冲器里不停地运动着。
当有外力作用的时候，比如说我家小玩具车撞到墙上的那个力，活塞就开始工作了。
活塞在油压缓冲器里的运动就像是我们在游泳池里游泳一样，在油里面穿梭。
那油又起到什么作用呢？这油啊，就像是活塞的小助手。
它充满了整个油压缓冲器的内部空间。
油是有粘性的，就像蜂蜜一样，不过没有蜂蜜那么粘稠啦。
当活塞运动的时候，油就会产生阻力。
这阻力就像是一个无形的大手，慢慢地把活塞的运动速度降下来。
我就在想，要是没有这油，那活塞就会像脱缰的野马一样，到处乱撞，那整个油压缓冲器也就没法正常工作啦。
在油压缓冲器里呀，还有一些小的通道和阀门呢。
这些小通道就像是小迷宫里的小路，油要通过这些通道才能到达它该去的地方。
阀门呢，就像是小路上的小关卡。
有时候它会让油顺利通过，有时候又会控制油的流量。
比如说，当外力很大的时候，阀门可能就会调整，让油的流动速度变快或者变慢，这样就能更好地控制活塞的运动啦。
我有个小伙伴叫小明，他也对这个油压缓冲器感兴趣呢。
有一次我们俩就一起讨论这个事儿。
SMC缓冲器RB0604
1 产品名称：SMC 缓冲器RB0604
缓冲器在不同的领域有不同的含义：在计算机领域，缓冲器指的是缓冲寄存器，它分输入缓冲器和输出缓冲器两种。
前者的作用是将外设送来的数据暂时存放，以便处理器将它取走；后者的作用是用来暂时存放处理器送往外设的数据。
有了数控缓冲器，就可以使高速工作的CPU 与慢速工作的外设起协调和缓冲作用，实现数据传送的同步。
由于缓冲器接在数据总线上，故必须具有三态输出功能。
在其他领域，还有电梯缓冲器，汽车弹簧缓冲器等，其目的是用于减缓速度，提高安全性和舒适性。
油压缓冲器原理
油压缓冲器原理一、前言油压缓冲器是机械工业中常用的一种液压元件，它可以通过控制油液的流动来实现对机械设备的缓冲作用。
本文将介绍油压缓冲器的原理，包括其结构、工作原理和应用。
二、油压缓冲器结构1. 液压缸体：液压缸体是油压缓冲器的主要部分，它通常由铝合金或钢材制成。
液压缸体内部有一个活塞，活塞上装有密封环。
2. 活塞：活塞是油压缓冲器的关键部件之一，它可以在液压作用下向前或向后移动。
活塞上通常装有密封环来防止油液泄漏。
3. 缓冲杆：缓冲杆是与活塞相连的部件，它可以通过调整其长度来改变油压缓冲器的行程。
4. 减震杆：减震杆也是与活塞相连的部件，它可以通过减少机械设备运动时产生的震动来保护设备。
5. 润滑管路：润滑管路是油压缓冲器的一个重要组成部分，它可以向活塞和密封环提供润滑油液。
三、油压缓冲器工作原理1. 原理概述油压缓冲器的工作原理是基于流体动力学原理的。
当机械设备运动时，它会产生一定的动能。
如果这种运动突然停止，机械设备上的零件就会受到很大的冲击力，从而导致设备损坏或者寿命缩短。
油压缓冲器通过控制液体的流动来吸收机械设备运动时产生的能量，并将其转化为热能来保护设备。
2. 工作过程当机械设备运动时，活塞也会向前移动。
当活塞移动到一定位置时，液压缸体内部的油液开始被挤压。
由于活塞上装有密封环，所以挤压后的油液只能向前方流动。
当机械设备突然停止运动时，液压缸体内部的油液就会受到很大的反作用力。
此时，活塞会向后移动，并将挤压的油液向后方流动。
由于减震杆的存在，油液流动时会产生一定的阻力，从而吸收机械设备运动时产生的能量。
当活塞向后移动到一定位置时，缓冲杆就会接触到机械设备上的部件，从而停止活塞的运动。
此时，挤压的油液会通过润滑管路流回到活塞和密封环处，并起到润滑作用。
四、油压缓冲器应用1. 工业机械设备：油压缓冲器可以广泛应用于各种工业机械设备中，如起重机、铣床、钳工机床等。
2. 汽车行业：油压缓冲器也可以应用于汽车行业中，如汽车减震器等。
油缸缓冲原理
油缸缓冲原理
油缸缓冲原理是指利用液体的压缩性和流体阻尼特性来实现缓冲效果的一种技术原理。
在机械系统中，尤其是液压系统中，油缸缓冲器被广泛应用于各种需要减缓冲击力和噪音的场合。
油缸缓冲原理的具体作用方式是通过液压缸内充填了一定量的油液，当机械系统发生冲击或振动时，油液能够被压缩或流动，从而吸收和减缓冲击力。
其关键原理在于液体的流动会产生流体阻尼，从而形成缓冲效果。
当机械系统中的零件发生冲击或振动时，冲击力会传递到油缸缓冲器上。
油缸缓冲器内的油液会受到冲击力的作用，快速压缩和流动。
在这个过程中，油液会通过缓冲器内部的特殊结构，例如活塞、阀门等，使油液的流动受到一定的阻力和摩擦。
通过阻力和摩擦的作用，油液的流动速度逐渐减慢，从而减缓了冲击力的传递速度和强度。
同时，油液的压缩性也能够吸收部分冲击能量，进一步减小了冲击力的影响。
油缸缓冲原理的优点是具有较高的稳定性和可控性。
通过调整油缸缓冲器内的油液量和流动阻力，可以实现对冲击力的精确控制，以适应不同的工作场合和要求。
总结起来，油缸缓冲原理利用液压缸内的油液压缩和流动特性，通过生成流体阻尼来实现减缓冲击力和噪音的效果。
它在机械系统中起到了重要的缓冲保护作用，提高了系统的稳定性和使用寿命。
油压缓冲器 原理
油压缓冲器原理
油压缓冲器是一种常见的液压元件，用于减缓和平稳控制机械运动的速度和力量。
它的主要原理是利用液体的不可压缩性和流动性来实现缓冲效果。
油压缓冲器由缸体、活塞、密封件、油口和油孔等组成。
工作时，油压缓冲器通过活塞将液体封入缸体内，当机械件受到冲击力时，液体在缸体内压力迅速上升，活塞开始移动。
同时，通过油口和油孔，缓冲器内的液体开始流动，从而实现减缓和平稳控制运动的效果。
油压缓冲器的原理可以通过以下几个方面来解释。
首先，液体的不可压缩性使得液体在受到外力时能够承受较大的压力，从而吸收和缓冲冲击力。
其次，液体的流动性使得液体能够在缓冲器内流动，从而实现平稳控制运动的效果。
此外，通过控制油口和油孔的大小和位置，可以进一步调节液体的流动速度和压力，从而实现更精确的缓冲效果。
油压缓冲器在工程领域有着广泛的应用。
例如，在工业机械设备中，油压缓冲器可以用于减缓和平稳控制机械运动的速度和力量，从而保护机械设备和提高工作效率。
在汽车制造业中，油压缓冲器可以用于减少车辆行驶过程中的颠簸和震动，提高驾乘的舒适性和安全性。
在建筑工程中，油压缓冲器可以用于控制大型机械设备的运动，
避免因运动过快而产生的意外情况。
油压缓冲器是一种利用液体的不可压缩性和流动性来实现缓冲效果的液压元件。
它通过控制液体的流动速度和压力，减缓和平稳控制机械运动的速度和力量。
油压缓冲器在工程领域有着广泛的应用，可以提高机械设备的工作效率和运行安全性。
SMC气缸缓冲阀的作用及分类
SMC气缸缓冲阀的作用及分类SMC气缸想必气动行业的朋友们都有结束到，也有些客户想使用中会遇到各种各样的小问题，那么今天给您大家解释下什么是气缸缓冲阀，气缸缓冲阀又起到什么作用呢?问题1：气缸的缓冲气缸有一个问题，如果不使用缓冲装置，当活塞运动到终端时，特别是行程长、速度快的气缸，活塞撞击端盖的动能就会很大，很容易损坏零件，缩短气缸的寿命。
更何况，冲击造成的噪音也相当要命。
如果一台没有缓冲装置的气缸噪音是70dB，那整个工厂的噪音会高达140dB，就像长期处在喷气式飞机的跑道上。
这已经达到了人类无法忍受并痛苦难耐的极限。
液压缓冲种，也是简单气缸缓冲的方法：在气缸前端安装液压缓冲器。
玩笑归玩笑，我们还是要说点正经话，如下是液压缓冲的工作原理图：通过独特的阻尼孔设计，使用矿物油作为介质，来平稳实现从高速轻载到低速重载的转变。
橡胶缓冲为了在工厂更紧凑的安装，设计师们又想了方法，第二种方法：橡胶缓冲。
（活塞杆的两端设置了缓冲垫）气缓冲第三种方法：气缓冲。
（通过活塞运动时，缓冲套及密封圈共同作用在一侧形成一个封闭的气室/缓冲腔，来实现缓冲。
）目前来说常见的有三种，第一是气缸缸径比较小的采用硬缓冲，就是在气缸缸盖处加防撞垫，有铁质的和塑料的可以选择；第二是气缓冲，就是在进气口附近打螺纹孔，通入气缸内部，可以调节，利用排气时流量的大小来调节气缸缓冲的大小，现在的气缸多是采用这种；第三是采用油压缓冲器就是减震器，在气缸快要达到终点时利用油压缓冲器来进行缓冲，这种缓冲形式比较精确有效，成本也较高一些缓冲阀起到什么作用呢？缓冲阀是吸收行程终端产生的动能时调整封闭气体的释放流量的阀。
行程末端前，由于缓冲套和缓冲密封圈接触导致排气封闭、压力上升，吸收冲击。
压力上升的排气侧的压缩空气通过设置在端盖上的孔口排气，气缸全行程动作。
调整方法为：安全起见，请从缓冲阀全闭状态开始，慢慢的放松进行调整。
回转气缸油压缓冲工作原理
回转气缸油压缓冲工作原理
回转气缸油压缓冲的工作原理主要依赖于油压缓冲器来实现。
油压缓冲器是一种能够吸收和减缓冲击能量的装置，它通常安装在气缸的末端，用于在活塞运动到末端时减缓其冲击力，从而保护机械设备不受损伤，并减少噪音。
下面是回转气缸油压缓冲器的基本结构和工作过程：
1. 基本结构：油压缓冲器主要由本体、轴心、轴承、内管、活塞、液压轴和弹簧等部件组成。
2. 工作过程：当气缸的活塞杆受到外力冲击时，会推动轴心移动，进而带动活塞对内管中的液压油进行挤压。
受压的液压油将通过内管的排油孔排出，并在外力消失后，通过回油孔回流到内管中。
同时，弹簧的作用是帮助活塞复位，为下一次的冲击做好准备。
3. 能量转换：在整个过程中，机械能被转换成液压能，并以热量的形式耗散，从而实现缓冲效果。
4. 无需调节：液压缓冲器通常设计有独特的阻尼孔，使用矿物油作为介质，能够从小能量到大能力量广泛范围内实现最佳的能量吸收，而且多数情况下无需调节即可实现良好的缓冲效果。
5. 安装和使用：回转气缸油压缓冲器在安装和使用过程中需要注意定位停止螺母的作用，以确保缓冲器的正确安装位置和缓冲效果。
6. 可调型油压缓冲器：对于某些应用，可能需要使用可调型油压缓冲器，以便根据不同的工作条件调整缓冲力度。
7. 注意事项：在选择油压缓冲器时，需要考虑气缸的大小、工作频率和冲击力等因素，以确保选用合适的缓冲器型号。
综上所述，回转气缸油压缓冲的工作原理是通过油压缓冲器内部的液压系统来吸收和减缓活塞运动产生的能量，以保护设备和降低噪音。
