压力管道设计(工业管道和公用管道)5
压力管道设计基本要求
三、压力管道的材料与管部件
1. 管道等级表的内涵
2. 管道特性表的内涵 3. 设计压力和设计温度的确定
4. 材料的选择
5. 管道等级的确定 6. 管道标准和壁厚的确定 7. 法兰、垫片和紧固件的选择 8. 阀门与管件
1、管道等级表的内涵
根据生产流程和管道输送介质的物性、压力、 温度等编制的管道等级表是压力管道设计的基 本依据； 管道等级表的内容包含针对输送介质的管道、 管件、阀门、法兰、垫片、紧固件、安全设施 等在内的标准、型号、规格和技术参数；
4、压力管道的分类和分级
关于工业管道 （1）工业管道的范围：工业管道的使用范围仅限于企业、 事业单位内部，（包括延伸出工厂边界线，但归属于 企、事业单位管辖的工艺管道）主要有别于公用管道。 分三类：工艺管道、公用工程管道 、辅助管道； （2）工业管道的服务对象： 服务对象强调的是为企业、 事业单位的生产服务 。 （3）工业管道的属性：这类压力管道为企、事业单位所有， 属于单位管辖。 （4）介质特性：介质种类多、压力温度范围大。
二、压力管道设计要求与程序
1、压力管道设计应熟悉的规范 2、压力管道设计常备的手册 3、压力管道设计的总体要求
4、压力管道设计基本程序
1、压力管道设计应熟悉的规范
GBJ50016-2006 建筑设计防火规范 GB50160-92 石油化工企业设计防火规范 GB5044-85 职业性接触毒物危害程度分级 GB50316-2000 工业金属管道设计规范 GB50235-97 工业金属管道工程施工及验收规范 GB50236-98 现场设备工业管道焊接工程施工及验收 规范 GB50264-97 工业设备及管道绝热工程设计规范 SDGJ6-90 火力发电厂汽水管道应力计算技术规定 DL/T5054－1996 火力发电厂汽水管道设计技术规定
(完整版)《压力管道规范-工业管道-检验与试验》GB20801.5-2006
GB/T20801.5-2006系“压力管道规范－工业管道”的第5部分，规定了工业金属压力
管道的检验、检查和试验的基本安全要求。
本部分未规定的其他检验、检查和试验要求应符合规范（GB/T20801-2006）其他部分以
及国家现行有关标准、规范的规定。
2.规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其
c)如a)要求增加的被检件中任何一件发现有超标缺陷，则每个有缺陷件应再增加两个相
同件进行检查；
d)如所有c)要求的被检件都合格，则附加检查所代表的全部件数均应为合格。有缺陷件
应予返修或更换并进行重新检查；
e)如c)要求的被检件中任何一件发现有超标缺陷，则该批全部都应进行检查，不合格
者应进行返修或更换，再进行必要的重检。
随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本规
范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新
版本适用于本规范。
GB/T20801.1-2006压力管道规范——工业管道第1部分总则
GB/T20801.2-2006压力管道规范——工业管道第2部分材料
g)完工后接头外观。
5.4.2检查方法
除在工程设计中另有规定外，按5.2条进行目视检查。
5.5硬度检查
焊接接头、热弯以及热成形组件的硬度检查用于检查热处理工艺的可靠性。
6检查范围
6.1检查等级
6.1.1一般规定
a)压力管道的检查等级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个等级，其中Ⅰ级最高，Ⅴ级最低；
b)压力管道应按6.1.2和6.1.3确定检查等级，并取其较高者。
5检查类型和方法
压力管道类别定义及范围
压力管道的定义一。
压力管道：是指利用一定的压力，用于输送气体或液体的管状设备。
其范围规定为最高工作压力或者等于0.1MPa(表压）的气体，液体气休，蒸气介质或者可燃，易爆，有毒，有腐蚀性，最高工作温度高于或等于标准的液体介质，且公称直径大于25㎜的管道。
二。
压力管道的划分：（一）GA类（长输管道）管道类别介质状态介质特性设计压力（MPa)公称直径（DN）输送距离（KM）GA1 气体有毒，可燃，易爆P>1.6 >25 / 液体有毒，可燃，易爆P≥0.1 ≥300 ≥200 浆体/ P≥0.1 ≥150 ≥50GA2 气体有毒，可燃，易爆0.1≤P≤1.6 >25 / 液体有毒，可燃，易爆P≥0.1 >25 / 浆体/ P≥0.1 >25 /（二）GB类（公用管道）管道类别管道特性设计压力（MPa) 公称直径（DN）GB1 燃气管道P≥0.1 >25GB2 热力管道P≥0.1 >25 (三）GC类（工业管道）管道类别介质状态介质特性设计压力（MPa)公称直径（DN）设计温度（ C°）GC1 汽体液体毒性程度为极度危害的介质P≥0.1 >25 / 汽体火灾危险性为甲，乙类P≥4.0 >25 / 液体火灾危险性为甲类P≥4.0 >25 / 汽体液体可燃，有毒P≥4.0 >25 ≥400 汽体液体/ P≥10.0 >25 /GC2 汽体火灾危险性为甲，乙类0.1≤P<4.0 >25 / 液体火灾危险性为甲类0.1≤P<4.0 >25 /汽体液体可燃，有毒 1.0≤P<4.0 >25 ≥400汽体液体可燃,有毒 1.0≤P<4.0 >25 /汽体液体/ 1.0≤P<10.0 >25 ≥400汽体液体/ 4.0<P<4.0 >25 /GC3 汽体液体可燃,有毒0.1≤P<1.0 >25 / 汽体液体/ 0.1<P<4.0 >25 /压力管道类别定义及范围一、长输（油气）管道系产地、储存库、使用单位间的用于输送商品介质的管道，代号为GA，划分为GA1级和GA2级。

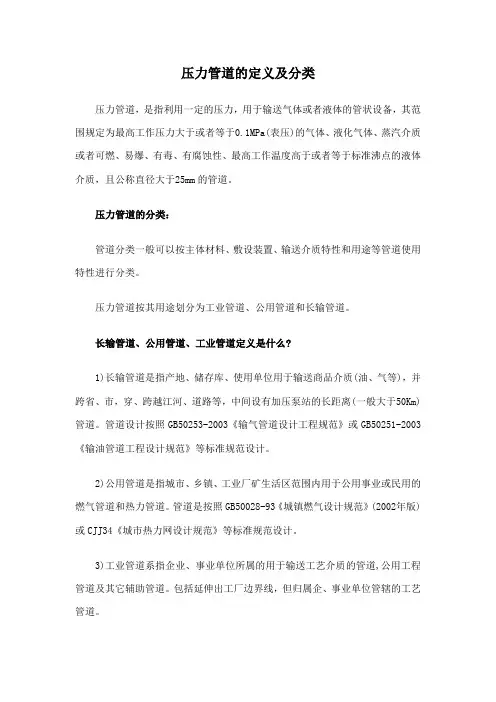

压力管道的定义及分类
压力管道的定义及分类
压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
压力管道的分类：
管道分类一般可以按主体材料、敷设装置、输送介质特性和用途等管道使用特性进行分类。
压力管道按其用途划分为工业管道、公用管道和长输管道。
长输管道、公用管道、工业管道定义是什么?
1)长输管道是指产地、储存库、使用单位用于输送商品介质(油、气等)，并跨省、市，穿、跨越江河、道路等，中间设有加压泵站的长距离(一般大于50Km)管道。
管道设计按照GB50253-2003《输气管道设计工程规范》或GB50251-2003《输油管道工程设计规范》等标准规范设计。
2)公用管道是指城市、乡镇、工业厂矿生活区范围内用于公用事业或民用的燃气管道和热力管道。
管道是按照GB50028-93《城镇燃气设计规范》(2002年版)或CJJ34《城市热力网设计规范》等标准规范设计。
3)工业管道系指企业、事业单位所属的用于输送工艺介质的管道,公用工程管道及其它辅助管道。
包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管道。
GBT 20801.5-2006 压力管道规范 工业管道 第5部分：检验与试验
3)抽样检查管道的螺纹、法兰连接和其它接头。如管道需进行气压试验时，所有螺纹、 螺栓连接及其它接头均应进行检查；
4)管道安装时的抽样检查，包括组对、支撑件和冷紧的检查；
5)焊缝目视检查比例应符合表 5-1 的要求，应对每一焊工或焊接操作工所焊的焊缝进行 检查。 b)GC1 级管道的目视检查 除 6.2.1a)外，尚应包括： 除 6.2.1 a) 1)外，所有制作、安装及焊缝均应进行 100%目视检查；所有螺纹、螺栓以 及其它连接接头均应进行 100%目视检查。 c)剧烈循环工况管道的目视检查 除 6.2.1 b)外，所有安装管道应校核尺寸和偏差。支架、导向件和冷紧点都应检查以 保证管道的位移能适应开车、操作和停车等所有的工况，不发生卡住和意外约束的现象。 6.2.2 焊接接头目视检查应按表 5-2 的规定。 6.3 焊接接头无损检测 6.3.1 焊接接头表面无损检测 a)检查比例应不低于表 5-1、表 5-3 的规定。 b)有再热裂纹倾向的焊接接头应在焊接及热处理后各进行一次表面无损检测。 c)验收标准按 JB4730Ⅰ级合格（PT 或 MT）。 6.3.2 焊接接头的射线照相检测和超声波检测 a)检查比例应不低于表 5-1、表 5-3 的规定，抽样检查时，固定焊的焊接接头不得少于检 测数量的 40%。 b)管道的名义厚度小于或等于 30mm 的对接环缝应采用射线照相检测，名义厚度大于 30mm 的对接环缝可采用超声波检测代替射线照相检测；当规定采用射线照相检测但由于条件限制 需改用超声波检测代替时，应征得设计单位和建设单位的同意。 c)焊接接头的射线照相检测和超声波检测验收标准为：
压力管道的分类和分级
压力管道的分类和分级管道的用途广泛，品种繁多。
不同领域内使用的管道，其分类方法也不同。
一般可以按用途、主体材料、敷设状态和输送介质等管道使用特性进行分类。
具体情况可见图1。
在一般法规、标准、规范中，为了便于设计、施工验收和使用管理和检验，往往根据介质的特性和设计参数采用综合分类、分级的方法，同时，在各行业的设计规范，施工验收规范和维修、检验规程之间，对管道的分级或分类尚存在差异。
如：国家标准《工业金属管道设计规范》GB50316中的流体根据状态、性质和设计参数分为A1、A2、B、C、D五类。
A1类为剧毒介质；A2类为有毒介质B类为可燃介质；C类、D类为非可燃、无毒介质，其中设计压力小于等于1MPa，且设计温度为-29～186℃的为D类。
化工、石油化工和电力等行业的施工及验收规范对管道的分级或分类如下：化工行业标准《化工金属管道工程施工及验收规范》HG20225—95按流体特性和设计参数分为A、B、C、D四类。
基本与国家标准一致，但将有毒介质管道划入B类管道。
石油化工行业标准《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501—2002按流体特性和设计参数分为SHA、SHB、SHC、SHD四级，如表3。
表3SH3501-2001管道分级电力行业标准《电力建设施工及验收技术规范》（管道篇）DL5031—94按设计压力分为高压、中压和低压三级管道。
设计压力大于8MPa的为高压管道；设计压力大于1.6MPa，小于等于8MPa的为中压管道；设计压力小于等于1.6MPa 的为低压管道。
《压力管道安全管理与监察规定》将压力管道分工业管道、公用管道和长输管道三类。
这主要是从管道的用途和地域特性进行的分类，其具体定义是：（1）工业管道：企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
其地域特性是一个企业或事业单位内使用的管道；（2）公用管道：城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道，其地域特性是一个城市或乡镇范围内使用的管道；（3）长输管道：产地、储存库、使用单位间用于输送商品介质的管道，其地域特性是跨地区（跨省、跨地市）使用的管道。
压力管道设计—工业管道、公用管道
三、设计参数的确定
3.1 设计执行主要标准：管道设计标准较多，要准确选用、现行有效。 GA：GB50251《输气管道工程设计规范》 GB50253《输油管道工程设计规范》
分级分为：SH3051管道分级.docx SHA(有毒的，SHA1、SHA2、SHA3、SHA4)、 SHB(可燃的SHB1、SHB2、SHB3、SHB4)、 SHC(无毒、非可燃SHC1、SHC2、SHC3、SHC4、SHC5) 没有压力的限制(＜0.1MPa)，没有管径的限制(＜25mm)
一、压力管道级别类别的划分
二、压力管道可燃、易爆、毒性程度的划分
2.1 一般规定 • (1)压力管道中介质毒性程度、腐蚀性和火灾危险性的划分应当
以介质的“化学品安全技术说明书”(CSDS)为依据，按照本附 件的划分原则确定。
• (2)介质同时具有毒性及火灾危险性时，应当按照毒性危害程度 和火灾危险性的划分原则分别定级。
• (3)介质为混合物时，应当按照有毒化学品的组成比例及其急性 毒性指标（LD50、LC50），采用加权平均法，获得混合物的急性 毒性（LD50、LC50），然后按照毒性危害级别最高者，确定混合 物的毒性危害级别。
• 1.1 新的《特种设备目录》 • 压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，
其范围规定为最高工作压力大于或者等于0.1MPa（表压），介质为气 体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温 度高于或者等于标准沸点的液体，且公称直径大于或者等于50mm的 管道。公称直径小于150mm，且其最高工作压力小于1.6MPa（表压） 的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。 其中，石油天然气管道的安全监督管理还应按照《安全生产法》、 《石油天然气管道保护法》等法律法规实施。目录.doc • 长输管道（GA）输油管道、输气管道 • 公用管道（GB）燃气管道、热力管道 • 工业管道（GC）工艺管道、动力管道、制冷管道
压力管道设计方案
压力管道泄漏检测与修复
泄漏检测方法
采用多种泄漏检测方法，如人工巡检、智能巡检、压力测试等，及时发现管道 泄漏问题。
泄漏修复措施
根据泄漏情况采取相应的修复措施，如焊接修复、更换部件等，以确保管道的 安全运行。
05
压力管道设计计算与优化
水力计算
流量计算
根据系统负荷、运行工况等参数，计算管道内的 流量。
压力管道安全防护措施
防爆和防泄漏措施
在管道设计时考虑防爆和防泄漏 的措施，如设置安全阀、防爆阀 等，以及时排放异常气体和防止
爆炸。
静电和雷电防护
根据需要，在管道上设置静电消 除器、防雷击装置等，以防止静 电和雷电对管道及周围环境的影
响。
紧急切断系统
在管道上设置紧急切断系统，以 便在紧急情况下快速切断流体流
耐用性
考虑管道的使用寿命和维护要求，方 便维修和更换。
压力管道设计的前期准备
了解项目需求和设计条件
进行风险评估
收集相关资料，明确设计要求，确定设计 参数和工艺流程。
对可能存在的风险因素进行分析和评估， 制定相应的应对措施。
进行可行性研究
确定设计方案
对设计方案进行技术经济分析，确保方案 的可行性。
根据前期准备工作成果，确定最终的设计 方案，包括管道布置、材料选择、设备选 型等。
无损检测
耐压试验
泄漏检测
防腐层检测
对焊缝进行无损检测，如射线探伤、 超声波探伤等，确保焊缝质量符合要 求。
采用气泡法、涂抹法等方法检测管道 密封性能，确保管道无泄漏。
压力管道验收流程与注意事项
验收申请
施工单位在完成施工 后应向建设单位提交 验收申请。
压力管道的设计、安装、使用、检验单位
(3)、在用压力管道在定期检验完成后30个工作日内，使用单位向所在地区（县）质量技术监督行政部门安全监察机构申请办理使用登记。压力管道使用注册登记汇总表和资料也可以采用电子邮件或软盘形式提交。
（四）、压力管道检验员考核。
四、应当提交的材料和要求：
(一)申请本项行政许可应当提交如下材料：
1、申请压力管道设计资格应当提交如下材料：
(1)、组织机构代码证书和电子证书；
(2)、企业法人营业执照或事业单位法人证书原件及盖章的复印件一份；
(3)、《特种设备设计许可申请书》三份；
五、许可条件
(一)、设计单位必须具备以下基本条件：
1、有企业法人营业执照或事业单位法人证书。
2、有中华人民共和国组织机构代码证。
3、有健全的质量保证体系和切实可行的设计管理制度。
4、有与设计级别相适应的技术法规、标准。
5、有专门的设计工作机构和场所。
6、有必要的设计装备和设计手段，具备利用计算机进行设计、计算、绘图的能力，计算机辅助设计和计算机出图率应达到100％，具备在互联网上传递图样和文字电子邮件所需的软件和硬件。
GB类、GC2级设计资格的申请单位应将申请资料提交北京市质量技术监督行政部门特种设备安全监察机构。
2、申请压力管道安装资格的：
(1)、申请材料齐全，种类、数量符合法定形式。
(2)、安装单位必须具备法人资格，持有工商营业执照；
3、申请压力管道使用的：
压力管道等级划分
压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
——特种设备安全监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分：压力管道类别分为：长输管道（GA）、公用管道（GB）、工业管道（GC）压力管道共分为2级别16个品种，品种→品种代号如下：长输管道（GA）：GA1（1）→GA11；GA1（2）→GA12；GA1（3）→GA13； GA1（2）→GA21；GA2（2）→GA22；GA2（3）→GA23；公用管道（GB）：GB1→GB1；GB2→GB2；工业管道（GC）：GC1（1）→GC11；GC1（2）→GC12；GC1（3）→GC13；GC1（4）→GC14；GC2（1）→GC21；GC2（2）→GC22；GC2（3）→GC23；GC2（4）→GC24；2.有毒、可燃介质管道按照《石油化工管道设计器材选用通则》（SH3059）分类： SHA：①毒性程度为极度危害介质管道（苯管道除外）②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道 SHB：①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC：①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道 SHD：设计温度低于-29°C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》（GB50316）分类： C类：不包括D类的不可燃、无毒流体D类：不可燃、无毒设计压力≤1.0MPa和设计温度介于-20~186℃之间的流体.压力管道范围（《管规》第一章第三条、《办法》第一章第二条）（1）输送GB5044((《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；（2）输送GB50160《石油化工企业设计防火规范》及!"#!"《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；（3）最高工作压力>=0.1MPa，输送介质为气（汽）体、液化气体的管道；（4）最高工作压力>=0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道；（5）前四项规定的管道的附属设施及安全保护装置。
GBT 20801.5-2006 压力管道规范 工业管道 第5部分：检验与试验
检查比例按下列规定： 100%检查：在指定的一批管道[1]中，对某一具体项目进行全部检查； 抽样检查[2]：在指定的一批管道[1]中，对某一具体项目的某一百分数，进行全部检查； 局部检查[2]：在指定的一批管道[1]中，对某一具体项目的每一件，进行规定的部份检查。 注 1：指定批是本规范中用于检查要求考虑的管道数量。指定批数量和程度宜由合同双方在工作开始 前协议规定。对不同种类的管道制作、安装工作，可以规定不同的“批”。 注 2：抽样或局部检查将不保证制造产品质量水平。在被代表检查的一批管道中，未检查部分可能在 进一步检查中会暴露缺陷。如果要对某一批管道，要求不存在射线照相规定的超标焊缝缺陷时，应规定 100% 的射线照相检查。 5.2 目视检查 目视检查是对易于观察或能暴露检查的组成件、连接接头及其它管道元件的部分在其制 造、制作、装配、安装、检查或试验之前、进行中或之后进行观察。这种检查包括核实材料、
除在工程设计中另有规定外，按 5.2 条进行目视检查。 5.5 硬度检查
3.1 检验 inspection 检验是由业主或独立于管道建造以外的检验机构，证实产品或管道建造是否满足规范和
工程设计要求的符合性评审工作。 本规范对管道组成件制造厂出具的质量证明书的质量控制过程亦称为“检验”。
3.2 检验人员 inspection 检验人员是业主或检验机构从事检验工作的专职人员。检验人员有权进入任何正在进行
压力管道设计基本要求
（1）公用管道的范围： 公用管道的范围： 指敷设在城市或乡镇区域内的管道， 指敷设在城市或乡镇区域内的管道，区别于长输管道的敷 设范围。 设范围。 公用管道的服务对象： （2）公用管道的服务对象： 指公用事业或民用这样的两类用户，有别于工业用户。 指公用事业或民用这样的两类用户，有别于工业用户。 公用管道输送介质种类： （3）公用管道输送介质种类： 城镇燃气：代表物：天然气、液化石油气、 城镇燃气：代表物：天然气、液化石油气、人工煤气等 城镇热力：代表物：高温热水、蒸汽、 城镇热力：代表物：高温热水、蒸汽、蒸汽凝结水等 （4）管道的属性 公共性： 公共性：公用管道具备了市政工程管道的某些特征 。 商品性：是为公共事业或民用提供燃料或热量的特殊商品。 商品性：是为公共事业或民用提供燃料或热量的特殊商品。
8、 压力管道输送介质的说明
有毒流体： 有毒流体： 在空间，可经呼吸道、 特 征：散发 在空间，可经呼吸道、皮肤或经口进 入人体而对健康产生危害的流体物质。 入人体而对健康产生危害的流体物质。毒性分级是 按照国家标准GB5044具体指标划分。 GB5044具体指标划分 按照国家标准GB5044具体指标划分。 分级与代表物： 分级与代表物： --极度危害 氯乙烯、铬酸盐、 极度危害： Ⅰ级--极度危害：氯乙烯、铬酸盐、苯、氰化物等 --高度危害 硫化氢、三硝基甲苯、 高度危害： Ⅱ级--高度危害：硫化氢、三硝基甲苯、氯、甲醛等 --中度危害 苯乙烯、二甲苯、苯酚、甲醇、 中度危害： Ⅲ级--中度危害：苯乙烯、二甲苯、苯酚、甲醇、硝 酸、硫酸等 --轻度危害 丙酮、 轻度危害： 氢氧化钠、 Ⅳ级--轻度危害：丙酮、氨、氢氧化钠、溶剂汽油等
3、压力管道的定义 压力管道的定义
gb20801.5道规范,,工业管道,第5部分-检验与试验
竭诚为您提供优质文档/双击可除gb20801.5道规范,,工业管道,第5部分:检验与试验篇一：gb-t20801-20xx总体说明《压力管道规范工业管道》篇二：压力管道规范工业管道gb压力管道规范工业管道gb/t20801—20xx目前管道工程设计、施工验收主要执行现行的国家和行业标准。
具体适用范围见表1和表2。
表1工业管道设计规范及其适用范围除了表1所列设计规范外，还有专用设计规范，如器材选用规范、管道布置设计规范、静电接地设计规范、伴热管和夹套管设计规范、绝热工程设计规范等。
第二部分：材料1范围规定了压力管道建造材料的基本要求，包括材料选用、使用限制、检验要求和标记方面的规定。
2规范性引用文件（略）3术语和定义3.1低温低应力工况系指同时满足下列各项条件的工况：a)低温下的最大工作压力不大于常温下最大允许工作压力的30%；注：直管和对焊管件类元件的最大允许工作压力按gb20801.3计算确定；法兰、阀门类元件的最大允许工作压力按相应标准规定的常温压力额定值选取。
b)管道由压力、重量及位移产生的轴向（拉）应力总和不大于10%材料标准规定最小抗拉强度值（计算位移应力时，不计入应力增大系数）；c)仅限于gc2级管道，且最低设计温度不低于-101℃。
gb50316规定低温低应力工况为：设计温度低于等于-20℃的受压管道组成件，其环向应力小于或等于钢材标准中屈服点的1/6，且不大于50mpa的工况。
3.2电阻焊焊管3.3电熔焊焊管3.4板焊管3.5质量证明书材料质量证明（检验文件）的一种形式。
由制造厂生产部门以外的独立授权部门或人员，按照标准及合同的规定，按批在交货产品上（或取样）进行检验和试验，并注明结果的检验文件。
制造厂质量证明书由独立于生产部门的制造厂检验部门签署并批准生效。
法律法规有规定的，由法定检验检测机构出具监督检验证明。
4.一般规定4.1材料选用业主或设计者应根据具体使用条件（包括制造、制作安装、介质、操作情况、工作环境和试验等）以及本部分规定的材料使用要求和限制，选用合适的管道组成件材料。
2005年压力管道设计试题
压力管道设计考试题部门姓名得分一．填空题1. 压力管道按设计类别划分为长输管道、公用管道、工业管道；按设计级别划分GA1 、GA2 、GB1 、GB2 、GC1 、GC2 。
2. 需四级签署的设计文件有设备布置图、管道布置图、管道材料等级规定、管道应力分析计算书。
3. 必须执行《压力管道安全管理与监察规定》的压力管道部门和单位有压力管道的设计、制造、安装、使用、检修和修理改造单位。
4. 原油和天然气输送管道穿越铁路或Ⅱ级以上高等级公路时，宜采用顶管或横孔钻机穿管敷设，穿越铁路专用线或Ⅲ级以下公路时，可根据具体情况采用保护套管或增加管壁厚度。
5. 输油管道应采用地下敷设方式，局部地段可采用土堤埋设或地上敷设。
6. 输油管道采用弹性弯曲时，其曲率半径不宜小于钢管外径的1000倍，并满足管道强度的要求。
7. 输气管道的弯头和弯管不得采用褶皱或虾米弯，管子对接偏差不得大于3°。
8. 输送燃气的管道应采取排水措施，埋地敷设应埋设在土壤冰冻线以下，架空管线在寒冷地区还应采取保温措施。
燃气管道向凝水缸的坡度不宜小于0.002 。
9. 地下燃气管道不得从建筑物和大型构筑物下面穿越；不得在堆积易燃、易爆材料和具有腐蚀性液体的场地下面穿越。
10. 热力管道工作压力大于或等于 1.6MPa 且公称直径大于或等于500mm 的管道上的闸阀应安装旁通阀，旁通阀的直径可按阀门直径的十分之一选用。
公称直径大于或等于500mm 的阀门，宜采用电动驱动装置，由监控系统远程操作的阀门，其旁通阀亦应采用电动驱动装置。
11.液态液化石油气在管道内的平均流速一般可取m/s，最大不应超过m/s；泵前不宜大于 1.2 m/s，泵后不宜大于 3 m/s。
气态液化石油气在管道内流速不应大于12 m/s。
12. 可燃气体的火灾危险性分类为甲类、乙类；其与空气混合物的爆炸下限分别为为（体积）<10% 、≥10% 。
13. 管廊的宽度应考虑一定的预留宽度，一般主管廊管架应留有10%~20% 的余量，并考虑其荷重。
压力管道类别定义及范围
186℃的管道。
四、压力管道元件指用于连接或装配成管道的组成件。
包括管子、管件、阀门、法兰、以及密封件、紧固件、膨胀节、阻火器、安全保护装置等。
压力管道的定义及分类压力管道的定义及分类《监察规定》明确指出：压力管道是指在生产、生活中使用的可能引起燃爆或中毒等危险性较大的特种设备，它具体指具有下列属性的管道：a、输送GB5044¶《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；b、输送GB50160·¸《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；c、最高工作压力大于等于0.1MPa（表压，下同），输送介质为气（汽）体、液化气体的管道；d、最高工作压力大于等于0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高工作温度等于高于标准沸点的液体管道。
e、前四项规定的管道附属设施及其安全保护装置等。
注¶：GB5044标准将介质的毒性程度分为四级，其最高允许浓度分别为：极度危害（I级）：〈0.1mg/m3；高度危害（II级）：0.1mg/m3～1mg/m3；中度危害（III级）：1.0mg/m3～10.0mg/m3；轻度危害（IV级）〉10.0mg/m3。
注·：GB50160标准对可燃气体的火灾危险性分为甲、乙两类：甲类气体为可燃气体与空气混合物的爆炸下限＜10%（体积）；乙类气体为可燃气体与空气混合物的爆炸下限≥10%（体积）注¸：GB50160标准对液态烃、可燃液体的火灾危险性按如下分类：甲A类：15︒C时的蒸汽压力＞0.1MPa的烃类液体及其它类似的液体；甲B类：甲A类以外的可燃液体，闪点＜28︒C；乙A类：闪点≥28︒C至≤45︒C的可燃液体；乙B类：闪点＞45︒C至＜60︒C的可燃液体；丙A类：闪点≥60︒C至≤120︒C的可燃液体；丙B类：闪点＞120︒C的可燃液体。
压力管道检验员题库
压力管道元件一、单选题【本题型共34道题】1.按照《石油天然气工业管线输送系统用钢管》（GB/T 9711—2011）的规定，螺旋缝埋弧焊焊接钢管的对头焊可采用以下哪种焊接方法？（）A．手弧焊B．埋弧焊或埋弧焊与熔化极气体保护电弧焊组合焊接C．TIG焊正确答案：[B]2.根据《石油天然气工业管线输送系统用钢管》（GB/T 9711—2011）的规定，试述与PSL1钢管拉伸试验要求相比，以下哪一项指标是PSL2钢管拉伸试验要求的特殊指标？（）A．抗拉强度B．屈服强度C．伸长率D．屈强比（Rt 0.5/Rm）正确答案：[D]3.按照《压力管道安全技术监察规程——工业管道》（TSG D0001—2009）的规定，管道组成件应当逐件采用标志进行标记。
标志内容一般包括：（）。
A．制造日期B．许可证号C．材料（牌号、规格、炉批号）D．规格正确答案：[C]4.下列阀门不能用于流量调节的是：（）。
A．闸阀B．截止阀C．球阀D．蝶阀正确答案：[A]5.根据《压力管道安全技术监察规程——工业管道》（TSG D0001—2009）的规定，下列哪些管道元件的质量证明文件包括产品合格证和质量证明书。
（）A．平衡锤B．滑动支座C．三通D．弹簧支吊架正确答案：[C]6.根据《石油裂化用无缝钢管》（GB 9948—2006）的规定，判断下列叙述哪些是错误的？（）A．经供需双方协商，可交付长度不小于3000mm的短尺钢管，但其重量不应超过钢管交货总重量的5%。
B．石油裂化用无缝钢管不能以冷拔（轧）方式制造。
C．钢管两端端面应与钢管轴线垂直，切口毛刺应予清除。
大于0.008%。
D．用氧气转炉冶炼的钢的氮含量应不正确答案：[B]7.《石油天然气工业管线输送系统用钢管》（GB/T 9711—2011）标准中SAW 钢管（SAW pipe）是指采用（）焊接工艺制造的带有一条或两条直缝，或一条螺旋焊缝的钢管。
A．高频焊B．激光焊C．埋弧D．电阻焊E．复合焊正确答案：[C]8.根据《压力管道安全技术监察规程——工业管道》（TSG D0001—2009）的规定，管道组成件金属材料的延伸率不低（），材料在最低使用温度下具备足够的抗脆断能力，由于特殊原因必须使用延伸率低于（）的金属材料时，能够采取必要的防护措施。
