电介质介电常数的测量
介电常数的测量
University of Science and Technology of China96 Jinzhai Road, Hefei Anhui 230026,The People ’s Republic of China固体与液体介电常数的测量(以及液体中光速的计算)一、实验目的:(1) 运用比较法粗测固体电介质的介电常数; (2) 运用比较法法测量固体的介电常数;(3) 谐振法测量固体与液体的介电常数(以及液体的磁导率); (4) 学习其测量方法及其物理意义，练习示波器的使用，(并由此推算出光在不同液体中的传播速度。
)二、实验原理：介质材料的介电常数一般采用相对介电常数εr 来表示，通常采用测量样品的电容量，经过计算求出εr ，它们满足如下关系：SCdr 00εεεε==式中ε为绝对介电常数，ε0为真空介电常数，m F /1085.8120-⨯=ε，S 为样品的有效面积，d 为样品的厚度，C 为被测样品的电容量，通常取频率为1kHz 时的电容量C 。
比较法：比较法的电路图如右图图一所示。
此时电路引入的参量少，测量精度与标准电容箱的精度密切相关。
实际测量时，我们用双踪示波器观察信号变化情况，调节电容箱和电阻箱的输出大小,使两路信号相位相同，并且12X V V =，此时标准电容箱的输出电容值即为待测电容的电容大小。
谐振法：1、交流谐振电路：在由电容和电感组成的LC 电路中，若给电容器充电，就可在电路中产生简谐形式的自由电振荡。
若电路中存在交变信号源，不断地给电路补充能量，使振荡得以持续进行，形成受迫振动，则回路中将出现一种新的现象——交流谐振现象。
RL 串联谐振电路如下图图二所示其中电源和电阻两端接双踪示波器。
电阻R、电容C 和电感串联电路中的电流与电阻两端的电压是同相位的，但超前于电容C 两端的电压2π ，落后于电感两端的电压2π，如图三所示。
电路总阻抗：Z回路电流：V I Z==电流与信号源电压之间的位相差：1arctan i L C R ωωϕ⎛⎫- ⎪=- ⎪⎪⎝⎭找到RLC 串联电路的谐振频率，如果已知L 的值，就可以得出C 的大小。

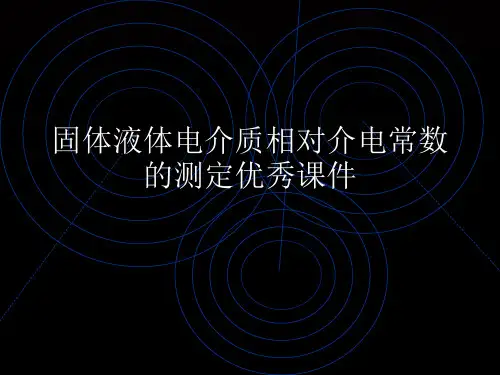

固体液体电介质相对介电常数的测定优秀课件
实验仪器
SDK型介电常数测试仪，固体介质测微电极电容系统， 液体介质测试电极电容系统，频率计
交流电桥，游标卡尺，被测液体介质，被测固体介质
实验内容
1.电桥法测固体电介质的相对介电常数
（1）用游标卡尺和测微电极电容系统上的螺旋测微器， 依次测出样品的直径R和厚度t
（2）连接好线路，调节测量电极上、下极板间的间距， 使间距约为样品厚度的1.3倍。用测微电极电容系统上 的螺旋测微计测出间距D的大小
待测样品
图4-11-1 测微电极电容系统
实验原理
一、用电桥法测量固体电介质相对介电常数
C1= C0 + C边1 + C分
1 C2= C串 + C边2 + C
分2 C边1= C边2 、C分1= C分2 C0=ε0 S / D
C串= C2－C1+ C0
C 串 D 0 0 S St rrt0 0S S1rr(D 0St)
固体液体电介质相对介电常数 的测定优秀课件
实验目的
1.掌握固体、液体电介质相对介电常数的测量原理和方法 。 2.学会减小系统误差的实验方法 。
实验原理
一、用电桥法测量固体电介质相对介电常数
一组平行板电极组成的电容器
测微器
r
C2 C1
上电极
物理实验中测量电容量， 较常用的方法是用交流电桥来测量 下电极
Dt t
r
C串t
0SC串Dt
实验原理
二、用频率法测定液体电介质的介电常数
介电常数测试仪内部的电感L和被测试电容C构成LC振荡回路
f1, 2L C
即 C 4 2 1 L f 2 k f 2 2
其 中 k 2 4 1 2 L
电容法测试介电常数
电容法测试介电常数介电常数是描述介质电性质的物理量，它反映了介质在电场中的响应能力。
在工程领域和科学研究中，准确测量介电常数对于研究材料的电性质以及设计电子元器件至关重要。
电容法是一种常用的测量介电常数的方法，本文将探讨电容法测试介电常数的原理、步骤和应用。
一、电容法测试介电常数的原理电容法是通过测量电容器在不同介质中的电容变化来确定介电常数的一种方法。
其基本原理是根据电容器的电容公式C=εA/d，其中C为电容，ε为介电常数，A为电容器的极板面积，d为极板间的距离。
当电容器中充满不同介质时，介质的介电常数ε会影响电容器的电容值。
因此，通过测量电容器在不同介质中的电容变化，可以间接地得到介质的介电常数。
二、电容法测试介电常数的步骤1. 准备工作：选择合适的电容器和介质样品。
电容器通常选择平行板电容器或圆柱电容器，而介质样品可以是固体、液体或气体。
2. 测量电容：将电容器与待测介质连接，通过电容计测量电容器的电容值。
此时，电容器中充满了待测介质。
3. 更换介质：将待测介质更换为其他介质，重复第2步的测量。
可以选择多种不同介质进行测量。
4. 计算介电常数：根据电容公式C=εA/d，利用测得的电容值和已知参数计算介质的介电常数。
三、电容法测试介电常数的应用电容法测试介电常数在科学研究和工程应用中具有广泛的应用价值。
1. 材料研究：通过测量不同材料的介电常数，可以了解材料的电性质，为材料的选取和设计提供依据。
例如，在电子器件设计中，选择具有合适介电常数的材料可以减小电容器的体积和提高性能。
2. 电介质性能评估：介电常数是评估电介质性能的重要指标之一。
通过测试介电常数，可以评估电介质的绝缘性能、能量存储能力等，为电力系统和电子设备的设计和运行提供参考。
3. 电子元器件设计：在电子元器件中，介电常数对于电容器的性能至关重要。
通过电容法测试介电常数，可以选择合适的介质材料，提高电容器的性能和稳定性。
4. 环境监测：某些液体介质的介电常数随温度、湿度等环境因素的变化而变化。
介电常数的测试方法
介电常数的测试方法介电常数是衡量物质对电场的响应程度的物理量。
在物理和化学实验中，有几种常见的方法来测试物质的介电常数。
以下是几种常用的测试方法：1. 平行板电容器法：平行板电容器法是最常见的一种测试介电常数的方法。
这种方法使用一对平行的金属板或电介质板来构成一个电容器，将待测物质放置在两个电容板之间，并施加所需电场。
测量物质中的电容和电场的关系，并根据电容公式计算出介电常数。
2. 微波谐振腔法：微波谐振腔法是一种用于测试固体和液体介电常数的方法。
它包括将待测样品放置在微波谐振腔中，并通过测量腔体频率的变化来计算介电常数。
该方法适用于高频率下的测试，并且可以用于非常小的样品。
3. 反射法：反射法是一种通过测量从待测介质表面反射出的电磁波的相位和振幅来测试介电常数的方法。
这种方法可用于各种频率范围内的测试，并且对于不同形状的样品也具有较好的适应性。
反射法还可以通过变换电磁波的入射角度来测量材料对极化过程的响应。
4. 感抗法：感抗法是一种用于测量液体介电常数的方法。
该方法使用感抗元件，如感抗液体电容器或感抗液体电感器，测量材料中的感抗。
通过测量元件的电感或电容来计算出材料的介电常数。
这种方法尤其适用于具有较高介电常数和电导率的液体。
5. 时间域反射法：时间域反射法是一种通过测量电磁脉冲在介质中传播的速度和幅度来测试介电常数的方法。
该方法利用电磁波在介质中传播过程中产生的反射和折射效应来计算介电常数。
时间域反射法在广泛的频率范围内都可适用，并且对于非常复杂的材料也具有较好的适应性。
除了上述方法外，还有许多其他测试介电常数的方法，如横截面波导法、石英晶体共振法、电感耦合等离子体法等。
每种方法都有其特定的适用范围和优缺点。
在实际应用中，选择合适的测试方法取决于待测物质的性质、测试频率范围和所需的精度等因素。
总的来说，通过使用适当的测试方法，可以准确地测量物质的介电常数。
这些测试方法在科学研究、工程设计和材料开发中具有重要的应用价值，可以帮助我们更好地理解和利用材料的电学性质。
物理实验技术中的电介质性能测量方法与技巧
物理实验技术中的电介质性能测量方法与技巧电介质是电子学和电力系统中不可或缺的一部分。
电介质的性能测量是衡量其质量和可靠性的重要手段。
本文将介绍电介质性能测量的一些常用方法与技巧。
一、介电常数的测量方法与技巧介电常数是电介质性能的重要参数之一。
可通过多种方法测量。
其中，频率法是最常用的方法之一。
该方法通过改变测试信号的频率，测量电介质对电磁场的响应，确定介电常数。
测量时应注意以下技巧：1.1 利用阻抗测量方法，在不同的频率下测量电容与电阻值。
根据电容与电阻值的变化规律，可得到电介质的介电常数。
1.2 注意测试环境的稳定性，控制温度和湿度的影响。
温度和湿度的变化会影响电介质的性能，因此应在相对恒定的环境中进行测量。
1.3 使用合适的测量装置，如网络分析仪或LCR仪。
这些仪器能够提供准确的频率和阻抗测量结果。
二、介质损耗角正切的测量方法与技巧介质损耗角正切是衡量电介质功率损耗的重要指标。
常用的测量方法有如下几种：2.1 电桥法是一种常见的测量方法。
通过比较正弦波电桥的平衡与不平衡情况，可得到介质的耗散功率和相位差。
在实验中应注意调节电桥平衡，保持稳定的测量信号。
2.2 利用微小信号测量法，测量介电损耗角正切。
通过施加微小幅度的正弦信号，测量被测介质的电流响应，进而得到介质的损耗角正切。
在实验过程中应关注信号的幅度和频率选择，以避免测量误差。
2.3 进行频率扫描测量。
通过改变信号频率，观察介质损耗角正切与频率的关系，以确定其频率响应特性。
三、电介质的击穿强度测量方法与技巧击穿强度是电介质耐电能力的重要指标。
以下是常用的测量方法和技巧：3.1 空气间隙法是一种常见的测量方法。
通过在两个金属电极之间形成空气间隙，施加逐渐增加的电压，测量电介质的击穿电压。
在实验中应避免电极和电介质的不均匀性，以确保测量的准确性。
3.2 液体浸入法也是一种常用的方法。
这种方法适用于液体介质的击穿强度测量。
实验时应注意液体介质的温度、纯度和浸润性对测量结果的影响。
电介质材料的介电常数及损耗角正切测试
电介质材料的介电常数及损耗角正切测试介电常数和损耗角正切是描述电介质材料特性的重要参数，在电子工程和材料科学领域具有重要的应用价值。
本文将介绍电介质材料的介电常数和损耗角正切的测试方法和意义。
一、什么是电介质材料的介电常数？电介质材料的介电常数是描述材料对电场的响应能力的物理量，它反映了电介质材料内部存在的电偶极矩的强弱程度。
电偶极矩是电介质材料中正负电荷之间的分离产生的电荷生成的电场，介电常数越大，表示电介质材料对电场的响应能力越强。
二、电介质材料的介电常数测试方法1. 平板电容法平板电容法是一种常用的测量电介质材料介电常数的方法。
这种方法主要通过在电介质材料上施加电压，然后测量材料上产生的电容值，从而计算出介电常数。
2. 微波共振法微波共振法是用于测量电介质材料的介电常数的另一种常用方法。
该方法利用微波的特性，在不同频率下测量材料的反射和透射系数，从而得到材料的介电常数。
三、电介质材料的损耗角正切损耗角正切是描述电介质材料中电能转化为热损耗的能力的物理量。
损耗角正切越大，表示材料对电能的损耗越大。
电介质材料的损耗角正切与介电常数密切相关，通常情况下，介电常数与损耗角正切成反比。
四、电介质材料的损耗角正切测试方法1. 谐振法谐振法是一种测量电介质材料损耗角正切的方法。
该方法通过在材料上施加一定频率和振幅的交流电压，然后测量电压和电流的相位差，通过计算相位差的正切值得到损耗角正切。
2. 微波漏耗法微波漏耗法是另一种测试电介质材料损耗角正切的方法。
该方法通过在微波频率下测量材料的功率损耗，在已知电场强度下计算损耗角正切。
五、电介质材料的介电常数和损耗角正切的意义电介质材料的介电常数和损耗角正切是评价材料电性能的重要指标，对电子器件和电力设备的设计和性能分析具有重要的意义。
介电常数的大小直接影响电容器的容量和电压的分配。
在电子器件中，合适的介电常数可以减小电容器体积，提高装置的性能和可靠性。
损耗角正切是评估材料对电能损耗的能力，它与电介质材料的内部结构和分子极性密切相关。
电介质材料的介电性能测试
电介质材料的介电性能测试电介质材料在电子器件和电力系统中具有重要的应用，其介电性能是评价材料质量和可靠性的重要指标。
介电性能测试是通过一系列测试方法和仪器来评估电介质材料在电场作用下的性能，包括介电常数、介质损耗、绝缘电阻等参数。
本文将简要介绍电介质材料的介电性能测试方法及其应用。
一、介电性能测试方法1. 介电常数测试介电常数是描述电介质材料在电场作用下储存和传输电能能力的重要参数。
常用的测试方法有：（1）并行板法：该方法通过测量电容器的电容值来计算电介质材料的介电常数。
具体步骤是将待测介质固定在两块平行金属板之间，然后测量电容器的电容值。
（2）回波法：该方法基于微波信号在电介质中传播的速度，通过测量信号的传输时间来计算介电常数。
测试时需要利用衰减器和定频放大器等设备，以确保测试结果的准确性。
2. 介质损耗测试介质损耗是指电介质材料在电场作用下吸收和转化电能为热能的能力。
常用的测试方法有：（1）三角法：该方法通过测量电介质材料在高频电场下的导体损耗和介质损耗之比来计算介质损耗的值。
具体步骤是将待测介质固定在电容器之间, 通过改变电容器的频率来测量两种损耗的值。
（2）传输线法：该方法利用特制的传输线测量电介质材料在特定频率下的损耗。
测试时需使用网络分析仪等仪器，通过测量信号的功率损耗来计算介质损耗的值。
3. 绝缘电阻测试绝缘电阻是指电介质材料在电场作用下抵抗漏电流流动的能力。
常用的测试方法有：（1）绝缘电阻表法：该方法通过将待测电介质样品与电极相连，用绝缘电阻表测量电介质材料的绝缘电阻值。
测试需在规定的电压和温度条件下进行。
（2）恒压法：该方法通过给待测电介质样品施加较高的电压来测量绝缘电阻值。
测试时需使用电压源和电流表等设备，以实现电介质样品上常态电流的测量。
二、介电性能测试的应用1. 电子器件领域介电性能测试在电子器件领域中具有重要应用。
例如，在电容器的制造过程中，通过测试介质材料的介电常数和介质损耗，可以评估电容器的质量和性能稳定性。
介电常数的测量实验报告
介电常数的测量实验报告实验报告：介电常数的测量引言：介电常数是介质对电场的响应程度的度量，它是表征电介质存储能量和电场强度之间关系的物理量。
介电常数的准确测量对于研究电介质的电学性质非常重要。
本实验旨在通过直接测量法测量电容器中液体的介电常数。
实验仪器和材料：1.介电常数测量装置2.电容器3.变压器4.电源5.液体样品（如水、甘油）实验步骤：1.将电容器的两片平行电极分开，清洁并抹干净。
2.将电容器组装起来，使用导线连接电容器和测量装置。
3.打开电源，将变压器连接到电容器上，并调整电源电压到合适的范围。
4.取一定量的液体样品（如水）倒入电容器中，确保液体填满电容器。
5.开始实验，记录电容器的电感、电容和电阻读数。
6.对不同液体样品重复实验，记录数据。
实验数据：液体样品：水电感（H）电容（F）电阻（Ω）0.25.4×10⁻²250.14.8×10⁻²400.35.7×10⁻²30液体样品：甘油电感（H）电容（F）电阻（Ω）0.183.6×10⁻²200.154.2×10⁻²350.23.9×10⁻²25数据处理与分析：根据直接测量法计算介电常数的公式：ε=ε/(ε×ε)，其中ε为介电常数，ε为电感，ε为电容，ε为电阻。
以水为例进行计算。
取电感、电容和电阻的平均值代入公式，得到介电常数的数值如下：电感（H）电容（F）电阻（Ω）介电常数（ε）0.25.4×10⁻²253.70.14.8×10⁻²402.50.35.7×10⁻²305.0通过对其他液体样品的实验数据进行同样的计算，可以得到甘油的介电常数如下：电感（H）电容（F）电阻（Ω）介电常数（ε）0.183.6×10⁻²206.60.154.2×10⁻²353.60.23.9×10⁻²255.1结论：通过直接测量法，我们成功测量了水和甘油的介电常数。
介电常数的测试方法
介电常数的测试方法介电常数的测试方法介电常数（dielectric constant，k）是指介电介质中电场强度和电势的比值，它是一个重要的参数，对电子元件工作有着重要的影响。
以下是介电常数的测试方法：一、常用的介电常数测量仪1、电磁场仪：电磁场仪可以测量介质中的垂直电场强度，从而得到介电常数，但它有一定的精度限制，如测量精度只有10kV/m。
2、微波仪：这是一种测量介电介质介电常数的仪器，它可以通过微波电磁测量来测量介电介质的介电常数，其精度高达10-3。
3、介质折射率仪：它可以测量介质折射率，从而确定介电介质的介电常数，但是其精度也不太高，一般只能达到10-2。
4、驻波比测量仪：它通过测量驻波比来求出介质的介电常数，它具有很高的精度，可以达到10-4。
二、常用的介电常数实验1、电容器实验：通过一定的电压打在一个电容器上，求电容器的容量，从而可以求出介电介质的介电常数。
2、阻抗实验：通过在介电介质中放置一个阻抗元件，再用频谱分析仪测量频率，从阻抗元件的抗谐振特性来求出介质的介电常数。
3、电场强度实验：通过在介质中放置一个电场强度传感器，在电场强度场中求出介质的介电常数。
4、多普勒实验：通过在介质中设置一个多普勒实验装置，通过控制电源来测量多普勒效应，从而求出介电介质的介电常数。
三、其他测试方法1、介电弹簧实验：通过介电弹簧实验来求出介电介质的介电常数。
2、有限元分析：通过有限元分析法来求出介电介质的介电常数，但需要一定的计算机知识。
3、量子力学实验：通过量子力学实验来测量介质的介电常数，但这一实验方法的准确性和精度仍然是有局限性的。
介电常数的测试方法十分多样，确定介电常数时要根据不同的环境、需求等选取不同的测量仪器和实验方法，以准确测量介电介质的介电常数。
电介质材料的介电常数与磁化率测试
电介质材料的介电常数与磁化率测试电介质材料是在电场和磁场下的非导电材料。
它们在电子学、通信、能源储存等领域中起着重要的作用。
在设计和制造这些材料时，了解其介电常数和磁化率是至关重要的。
这两个参数可以帮助我们理解材料的响应和性能，并指导我们优化材料的特性。
介电常数是电介质材料响应电场的能力的量度。
它描述了材料在存在外电场时的极化程度。
介电常数的值取决于材料本身以及外电场的频率。
对于理想的介电常数，其值在整个频率范围内保持恒定。
然而，真实材料的介电常数通常与频率有关。
这是因为介电常数由材料内部的极化过程决定，而极化过程在不同频率下会有不同的响应。
测试介电常数的常用方法包括电容法和阻抗法。
电容法是一种简单且常用的测量介电常数的方法。
它基于材料在电场中的极化现象。
在这种方法中，一个细长的电容电极被插入到材料中，形成一个电容结构。
然后，通过测量电流-电压（I-V）曲线或计算电容值，可以得到材料的介电常数。
电容法非常适用于测量高频范围下的介电常数。
另一种常用的方法是阻抗法。
这种方法主要用于测量低频范围下的介电常数。
阻抗法测量的是电介质材料对交流电的电阻和电容性质。
通过测量材料中的电阻和电容参数，可以计算出介电常数和介电损耗因子。
这种方法对于低频和直流电场中的材料测试非常有效。
与介电常数不同，磁化率是电介质材料响应磁场的能力的度量。
它描述了材料在磁场中的极化程度。
磁化率的值也受到材料本身以及磁场频率的影响。
在低频下，磁化率可以通过测量材料在恒定磁场中的磁化强度来求解。
而在高频范围内，磁化率则需要通过测试材料的磁滞回线来计算。
测试电介质材料的介电常数和磁化率不仅可以帮助我们了解材料的电学和磁学性质，还可以指导材料的设计和应用。
例如，在电子学领域中，根据材料的介电常数，我们可以选择合适的材料来制作电容器、绝缘体和传感器等元件。
此外，了解材料的磁化率也有助于设计和制造电磁感应器、电感器和电动机等设备。
总之，电介质材料的介电常数和磁化率是评价其电学和磁学性质的重要参数。
介电常数测量
介电常数测量引言介电常数是材料在电场中的响应能力的度量，是一个描述材料电介质特性的重要物理量。
测量材料的介电常数可以帮助我们了解材料的电性能和应用潜力。
本文将介绍介电常数的概念和测量方法，并介绍几种常见的介电常数测量技术。
介电常数的定义介电常数是材料对电场作用的响应能力的度量。
它是通过比较在电场中和无电场中材料的性能来确定的。
介电常数通常是一个复数，包括实部和虚部，分别表示材料的电容率和损耗因子。
电容率描述了材料对电磁场的响应能力，而损耗因子描述了材料在电场中能量耗散的程度。
介电常数测量方法测量材料的介电常数可以采用多种方法，以下是几种常见的介电常数测量技术。
平行板电容法平行板电容法是一种常用的介电常数测量方法。
它通过测量两块平行金属板之间的电容来确定材料的介电常数。
首先，将待测材料放置在两块平行金属板之间，然后将电场施加于其上。
根据电容公式C=Q/V，通过测量电容C和电场电压V，可以计算出材料的介电常数。
谐振法谐振法是一种通过测量材料的谐振频率来确定其介电常数的方法。
谐振法利用材料在特定频率下的介电或磁感应能量储存和释放特性。
通过改变外加电场的频率，找到材料的谐振频率，然后根据谐振频率和其它已知参数计算出介电常数。
微波法微波法是一种通过测量材料在微波频率下的传输特性来确定其介电常数的方法。
微波法利用材料对微波的反射、透射和吸收特性来计算介电常数。
通过测量微波在材料中的传播速度和衰减率，可以得到材料的介电常数。
恒压干燥法恒压干燥法是一种基于湿度变化来测量材料的介电常数的方法。
它利用材料吸湿时导致的电容量的变化来计算介电常数。
通过控制恒定的压力和温度，并测量湿度传感器的电容变化，可以计算出材料的介电常数。
总结介电常数是描述材料对电场作用的响应能力的物理量，对于研究材料的电性能和应用具有重要意义。
本文介绍了介电常数的定义和测量方法，包括平行板电容法、谐振法、微波法和恒压干燥法。
不同的方法适用于不同类型的材料和频率范围。
测定电介质材料的介电常数
55mm、60mm，分别求出待测液体电介质的相对介电常数，求出平均值。
【注意事项】 1. 测定固体介质时，固体介质必须保持干净，两极板也同样保持干净。 2. 测定固体介质时，上下极板相距小于 5mm。 3. 实验测量时，周围环境保持相对静止，传感器要尽可能远离实验者，传感器连接线 放置尽可能保持一致。 4. 测量液体时，要小心，不要把液体溢出。
7.
将所测量的值代入相关公式，即可准确地求得 ε
。
r
二、气体介质的介电常数测量 实验步骤自拟。
三、液体介质的介电常数测量 1. 将液体介质的测试传感器的输出端接入 DW-220 智能介电常数测量仪的测量输入端。 2. 没有注入被测液体前，测量出其频率 f1 。 3. 注入被测液体至 5mm 处，测量出其频率 f2 。 4. 由实验室给出 R、r，将测量相关数据代入公式（13），即可求出待测液体电介质的相
(4)
式中， C0
=
ε0S d
, Cb
为介质板以外边缘电极间电容量，C f
是测量系统的分布容量， C串
是有介质板时与对应空气电容串联后的等值电容量，即
得到：
C串 =
ε0S ⋅ εrε0S d −t t ε0S + εrε0S
= εrε0S t + ε r (d − t)
(5)
d −t t
εr
=
ε0S
得ε0 及Cf .
四、液体电介质的介电常数测量实验 液体电介质在外电场的作用下会产生极化现象，通常可用相对介电常数 εr 来表征电
介质材料的属性.一般地对于各向同性均匀电介质， εr 是一个没有单位的纯数. 对于液 体 εr 的测量也可使用液体测试传感器和 DW-220 智能介电常数测量仪来测定.
介电常数的测量
介电常数的测量介电常数是衡量物质对电场的响应程度的物理量，它描述了物质中电荷分布发生变化时，电场强度的变化程度。
介电常数的测量是研究电介质性质的重要手段之一。
本文将介绍介电常数的测量方法、原理和应用。
一、介电常数的测量方法1. 平行板电容法：平行板电容法是最常用的测量介电常数的方法之一。
它通过测量电容器中电容的变化来确定介电常数。
具体步骤是：首先将待测介质填充在电容器的两个平行金属板之间，然后将电容器连接到电源，施加电压使电容器充电，测量电容器的电容值。
接着将待测介质更换为真空，再次测量电容值。
由于真空的介电常数为1，通过比较两次测量结果，即可得到待测介质的介电常数。
2. 微波谐振法：微波谐振法适用于介电常数较高的样品测量。
它利用谐振腔中的电磁波传播特性来测量介电常数。
谐振腔是一个封闭的金属腔体，内部有一个微波源和一个探测器。
首先将待测样品放入谐振腔中，调节微波源的频率使得谐振腔中的电磁波与样品发生共振。
然后测量共振频率和带宽，通过计算可以得到样品的介电常数。
3. 椭圆偏振法：椭圆偏振法适用于测量透明介质的介电常数。
它通过测量透射光的偏振状态来确定介电常数。
实验装置由光源、偏振片、样品和偏振分析器组成。
首先将光源发出的光通过偏振片偏振，然后透过待测样品，最后通过偏振分析器测量透射光的偏振状态。
根据透射光的偏振状态的变化，可以求得样品的介电常数。
介电常数是指电介质中电场强度和电位移的比值。
在测量过程中，通过施加电场或电磁波，观察电介质的响应，从而得到介电常数。
不同的测量方法利用了不同的原理，但核心思想都是基于电场对电荷分布的影响。
三、介电常数的应用1. 电子器件设计：介电常数是电子器件中常用材料的重要参数之一。
通过测量介电常数，可以选择合适的介质材料，优化电子器件的性能和稳定性。
2. 电力系统：介电常数的测量在电力系统中也有重要应用。
电力系统中的绝缘材料，如电缆、绝缘子等，其介电常数的准确测量对于确保电力系统的安全运行至关重要。
电介质介电常数的测量
大学物理实验教案【实验名称】电介质介电常数的测量【实验目的】1．掌握固体、液体电介质相对介电常数的测量原理及方法 2．学习减小系统误差的实验方法 3．学习用线性回归处理数据的方法。
【实验原理】——讲解（15分钟） 介电常数是电介质的一个材料特征参数。
用两块平行放置的金属电极构成一个平行板电容器，其电容量为：DSC ε=D 为极板间距，S 为极板面积，ε即为介电常数。
材料不同ε也不同。
在真空中的介电常数为0ε，m F /1085.8120-⨯=ε。
考察一种电介质的介电常数，通常是看相对介电常数，即与真空介电常数相比的比值r ε。
如能测出平行板电容器在真空里的电容量C 1及充满介质时的电容量C 2，则介质的相对介电常数即为12r C C ε=然而C 1、C 2的值很小，此时电极的边界效应、测量用的引线等引起的分布电容已不可忽略，这些因素将会引起很大的误差，该误差属系统误差。
本实验用电桥法和频率法分别测出固体和液体的相对介电常数，并消除实验中的系统误差。
1． 用电桥法测量固体电介质相对介电常数将平行板电容器与数字式交流电桥相连接，测出空气中的电容C 1和放入固体电介质后的电容C 2。
1101C C C C 分边++=222C C C C 分边串++=其中C 0是电极间以空气为介质、样品的面积为S 而计算出的电容量：DSC 00ε=C 边为样品面积以外电极间的电容量和边界电容之和，C 分为测量引线及测量系统等引起的分布电容之和，放入样品时，样品没有充满电极之间，样品面积比极板面积小，厚度也比极板的间距小，因此由样品面积内介质层和空气层组成串联电容而成C 串，根据电容串联公式有：(D-t)εt S εεtS εεt D S εt Sε εD-t S εC r r r r+=+-•=00000串当两次测量中电极间距D 为一定值，系统状态保持不变，则有21C C 边边=、21C C 分分=。
得：012C C C C +-=串 最终得固体介质相对介电常数：t)(D C S εtC εr --⋅=串0串该结果中不再包含分布电容和边缘电容，也就是说运用该实验方法消除了由分布电容和边缘效应引入的系统误差。
电介质介电常数的测量实验报告
电介质介电常数的测量实验报告实验目的：1.熟悉电介质介电常数的概念和测量原理。
2.学习如何使用LCR仪器测量电介质介电常数。
实验原理：电介质介电常数是指电介质中电场强度和极化强度之比的物理量，即\varepsilon = \frac{D}{E}式中，\varepsilon为电介质的介电常数，单位为F/m；D为电介质中的电位移也称电通量密度，单位为C/m²；E为电场强度，单位为V/m。
电介质的极化常见有电子极化、离子极化、取向极化和空穴极化等。
电介质中极化强度P与电场强度E之间的关系，可以用它们之间的线性关系来描述，即P=\varepsilon_0\chi E式中，\varepsilon_0为真空介电常数，\chi为电极化率，E为电场强度，P为电介质极化强度。
当电介质的电极化率\chi和真空介电常数\varepsilon_0均已知时，可以根据电场强度E和电介质中的电位移D之间的关系，求出电介质的介电常数\varepsilon，即\varepsilon = \varepsilon_0(1+\chi)由此可见，测量电介质介电常数，需要先测量出电介质的电极化率\chi，然后计算得到电介质的介电常数\varepsilon。
实验步骤：1.打开LCR仪器，并连接好它的电源和信号线。
2.将试样电容器放在托盘上，注意将电极板旋转到最小值。
3.按下LCR测量仪器上的“Measurement”按钮，进入测量模式。
4.选择“Cp”模式，再选择合适的频率范围，然后按下“START”按钮，开始测量试样电容器的电容值。
5.记录下试样电容器的电容值以及测量时的频率。
6.如有需要，可以依次测量空气电容器和标准电容器的电容值。
空气电容器用于校正LCR仪器的测量误差，标准电容器则用于校正陶瓷电容器的测量误差。
7.根据式子C=\frac{A\varepsilon S}{d}式中，C为电容值，A为电极板面积，S为电介质的厚度，d为电介质板间距。
利用电动力学仪器测量电介质介电常数的方法与实验技巧
利用电动力学仪器测量电介质介电常数的方法与实验技巧电介质的介电常数是描述电介质性质的重要参数，测量电介质的介电常数对于研究和应用电介质具有重要意义。
本文将介绍利用电动力学仪器测量电介质介电常数的方法与实验技巧。
1. 介电常数的概念介电常数是电介质在电场中的响应能力的度量，表征了电场中电极之间电荷的积聚与储存能力。
介电常数越大，电介质对电场的响应能力越强，储存电荷的能力越大。
2. 实验安装为了测量电介质的介电常数，我们需要准备一套合适的实验安装。
实验安装主要包括高精度电源、电容器、电压表、电流表和电阻器等。
其中，电容器是核心设备，用于测量电介质在不同电场下的电容。
3. 实验步骤（1）实验前准备：将电容器仔细清洁，确保表面无污物和水汽。
准备好所需的电源、电压表、电流表等设备，并进行校准。
（2）装配电路：将电容器与电源、电压表、电流表等连接起来，组成一个封闭的电路。
确保电路连接良好，无松动。
（3）施加电压：根据实际需要，调节电源输出电压，使其施加在电容器上。
注意在调节电压时，要尽量避免电压过大，以防止电介质击穿。
（4）测量电流：在电容器中施加电压后，通过电流表测量电容器中的电流。
记录电流数值，并进行多次测量取平均值，以提高测量的准确性。
（5）测量电容：根据测得的电流数值，利用电容公式C=I/U，计算出电容的数值。
其中，C表示电容，I表示电流，U表示电压。
（6）计算介电常数：电容器中的电介质采用固体、液体或气体等不同材料时，其介电常数是不同的。
根据电容器的结构和电介质材料的特性，可以通过计算来得到电介质的介电常数。
计算公式为：介电常数=电容/真空中的电容。
4. 实验技巧（1）仪器注意事项：实验过程中要严格按照仪器的使用说明操作，特别是在调节电压时，要小心操作，以免对仪器和电介质造成损害。
（2）采样环境：在测量过程中，要注意采样环境的温度和湿度，确保实验环境稳定。
因为环境条件的变化会对电介质的性能产生一定影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
介电常数测试仪内部 有一个电感线圈L，与外
接电容C 即液体介质测量
电极构成LC振荡回路， 外部电容C 通过面板上的 “电容”插座连接。面 板上输出插座通过电缆
与频率计相连。
苏州大学物理实验教学中心
电磁学实验
【仪器和用具】
4、液体测量电极
液体介质测量电极由三组
金属极板构成两个电容器，并
电极在空气中测量 电极放入介质后测量
C1 C0 C边1 C分1 C 2 C串 C边 2 C分 2
苏州大学物理实验教学中心
电磁学实验
【实验原理】
其中：
实验中保持 得：
C0
0S
D
ε r ε0 S C串 t εr (D-t)
C分1 C分2
C边1 C边 2
C串 C2 C1 C0
得：
1 令：C = y ， x D
y a bx
回归计算得： 截距a、斜率b、相关系数r、 截距标准偏差Sa、斜率标准偏差Sb。 C分 = a±Sa ， 0 = (b±Sb )/S0
，式中 a = C分，b = 0 S0
苏州大学物理实验教学中心
电磁学实验
【实验原理】
3、频率法测量液体电介质介电常数
C串 t ε0 S C串 (D t)
苏州大学物理实验教学中心
固体电介质介电常数：
εr
电磁学实验
【实验原理】
2、用回归计算法测空气介电常数和分布电容：
空气介电常数近似为真空介电常数0 ，在平行板电容 器中：S0为极板面积，D为极板间距，则系统电容量为：
ε0 S0 C C分 D
放置在玻璃容器内。两个电容 器的电容量一个大一个小，经 开关连接到接线柱上，可由开 关K 选择两个电容器中的一个。
苏州大学物理实验教学中心
电磁学实验
【仪器和用具】
5、十进频率计
频率计是测量交变信
号振动快慢的仪器。被
测信号从HF INPUT口输 入，RESOLUTION中对应
10Hz的键按下，显示器
1 f 2 LC
1 k2 C C0 C分 2 2 2 4 Lf f
电极在空气中测量 k2 k2 C02 C01 2 2 f 02 f 01
电极在介质中测量 k2 k2 εr ( C02 C01 ) 2 2 f2 f1
1 f 22 1 f 12 液体电介质介电常数 εr 2 2 1 f 02 1 f 01 苏州大学物理实验教学中心
电磁学实验
【仪器和用具】
如图所示的千分尺是精确测量较小物体长度或圆 形物体外径的计量器具。使用时旋转副尺使测量卡口 间距增大，当被测物能够放入卡口间时，将副尺往回
7、千分尺
旋，此时应旋动副尺顶部旋钮，特别在将要卡住被测
物时，旋转要缓慢，当听到有“咯、咯”声音时停止 转动并可读数。读数时首先确定副尺的边所对准的主 尺刻度，再确定主尺中心线所对副尺刻度读数。主尺、
8、固体电介质样品
固体样品是圆片状的聚四氟乙烯塑料， 该材料具有耐高温、耐腐蚀、绝缘强度高 等特点，故俗称塑料王。
9、液体电介质样品
液体样品是环己烷，该液体无色、无毒、 透明、易挥发。
苏州大学物理实验教学中心
电磁学实验
【实验内容】
1、电桥法测固体电介质的介电常数
检查电极千分尺的零位，将极板间距调到零，接近零位时要慢慢旋动顶部旋钮， 听到“咯、咯”声停止旋转，记录零位读数D0。 按图将固体介质测量电极连接到交流电桥的测试台上。调节极板间距D = 5.000mm （考虑零位修正）。 从交流电桥上记录极板间为空气时的电容 量C1 。将固体样品慢慢放入两极板之间，放 入样品时不得碰到上电极，以免改变极板间 距。记录放入样品时的电容量C2。反复将样 品取出及放入，重复三次记录C1和C2。 用千分尺测出样品的厚度t，用游标卡尺测出 样品直径d ，均应在不同位置重复测量三次。 有效位数的保留参见【仪器和用具】6、7。
电磁学实验
【仪器和用具】
DF2826数字电桥是带有
2、交流电桥
微处理器的智能型交流电 桥。通过操作【参数】按 键可选择测量L（电感）、 C（电容）和R（电阻）。
本实验选择测量电容，选
择后有对应的红色指示灯 点亮。测量电感或电容时， 在测试台的两个电极上会 有交流电压输出，交流电 压的频率由面板上的
电磁学实验
【仪器和用具】
固体测量电极中上电极与下电
1、固体测量电极
极构成一即 可改变平行板电容器的间距，并 从千分尺刻度上读出平行板电容 器极板的间距。电极通过电极引
出插座与测量仪器相连接。该电
极使用前需进行零位校准，校准 方法参见（7.千分尺）。 苏州大学物理实验教学中心
上显示的值即为频率值， 单位为kHz，有指示灯
指示。
苏州大学物理实验教学中心
电磁学实验
【仪器和用具】
游标卡尺是用来精确测量物体长度的计量器具，可测量一般物体的长度、圆形 物体的外径、内径、容器或孔的深度。测量圆片的直径时，按图中的方位，先移动 副尺使卡口增大，放入被测物体，移动副尺使卡口卡住被测物体（用力适当），读
副尺刻度读数之和即为测量值。副尺每旋一周为
0.5mm，一周刻度有50格，每一小格即为0.01mm。千 分尺可以估读，所以读数可记录到0.001mm 位。千分 尺使用前应校准零位，当两卡口接触时即间距为零时， 记录主副尺读数，该读数将作为测量值的零位修正值。
苏州大学物理实验教学中心
电磁学实验
【仪器和用具】
6、游标卡尺
数时先确定副尺零刻度所对主尺的读数，再确定与主尺对齐的副尺刻度，副尺刻度
每一小格是0.02mm，副尺属于游标刻度，所以不能估读，将主尺和副尺的值相加即 为最终测量值。游标卡尺使用前应进行零位校准，即将副尺推到底，使两卡口接触， 记录主副尺刻度，该读数作为测量值的零位修正值。
苏州大学物理实验教学中心
切换，可选择100Hz、 1kHz 或 10kHz。频率越高测量灵敏度越
高，因此本实验中选择10kHz，同样有对应的红色指示灯点亮。 记录时读取面板左侧显示器（DISPLAY A）的显示值（电容量）， 显示值的单位由两显示器中间的红色指示灯提示。
【频率】按键
苏州大学物理实验教学中心
电磁学实验
【仪器和用具】
目 录
实验目的 实验原理 仪器和用具 实验内容 数据记录与处理 注意事项
电磁学实验
苏州大学物理实验教学中心
电磁学实验
【实验目的】
1、掌握固体、液体电介质相对介电常数
的测量原理及方法；
2、学习减小系统误差的实验方法；
3、学习用最小二乘法处理实验数据。
苏州大学物理实验教学中心
电磁学实验
【实验原理】
1、电桥法测量固体电介质介电常数
