沙发系列主要材质说明及质量标准

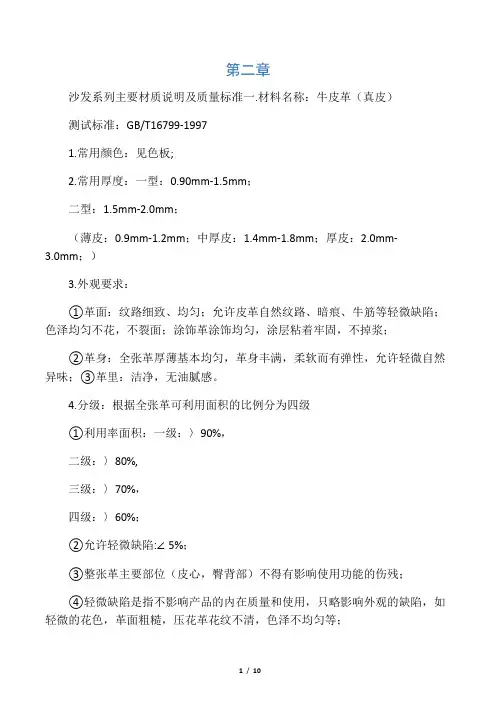

第二章

沙发系列主要材质说明及质量标准一.材料名称：牛皮革（真皮）

测试标准：GB/T16799-1997

1.常用颜色：见色板;

2.常用厚度：一型：0.90mm-1.5mm；

二型：1.5mm-2.0mm；

（薄皮：0.9mm-1.2mm；中厚皮：1.4mm-1.8mm；厚皮：

2.0mm-

3.0mm；）

3.外观要求：

①革面：纹路细致、均匀；允许皮革自然纹路、暗痕、牛筋等轻微缺陷；色泽均匀不花，不裂面；涂饰革涂饰均匀，涂层粘着牢固，不掉浆；

②革身：全张革厚薄基本均匀，革身丰满，柔软而有弹性，允许轻微自然异味；

③革里：洁净，无油腻感。

4.分级：根据全张革可利用面积的比例分为四级

①利用率面积：一级：〉90%，

二级：〉80%,

三级：〉70%，

四级：〉60%；

②允许轻微缺陷:∠5%；

③整张革主要部位（皮心，臀背部）不得有影响使用功能的伤残；

④轻微缺陷是指不影响产品的内在质量和使用，只略影响外观的缺陷，如轻微的花色，革面粗糙，压花革花纹不清，色泽不均匀等；

⑤若革面缺乏丰满弹性，一级品和二级品应降一级。

5.真皮是动物原皮一生慢慢自然形成的，是唯独大自然才有的产品，它不仅具有天生高贵，耐久，抢眼无比的特性，而且使用有益健康，是一种世世代代广为全世界人民喜爱，永恒流行的大自然的瑰宝。

6.理化性能：

二. 材料名称：海绵

测试标准：QB/T2454-1999

1.常用规格型号：

①红软超（T103）密度：22KG/M3回弹力：47% 压陷硬度：75N 压缩变形率：5.0%

②硬超（T104）密度：31KG/M3 回弹力：45% 压陷硬度：165N 压缩变形率：4.0%

③兰中超（T106）密度:27KG/M3 回弹力：45% 压陷硬度：145N 压缩变形率：4.5%

④灰高弹软（T107S）密度:32KG/M3 回弹力：50% 压陷硬度：110N 压缩变形率： 3.9%

⑤灰高弹硬（T107H）密度:32KG/M3 回弹力：48% 压陷硬度：140N 压缩变形率：5.9%

⑥超软超（FT108）密度:24KG/M3 回弹力：51% 压陷硬度：45N 压缩变形率：5.5%

⑦橙高弹（FT108）密度:36KG/M3 回弹力：56% 压陷硬度：100N 压缩变形率：2.5%

⑧绿高弹密度（T111）:34KG/M3 回弹力：58% 压陷硬度：95N 压缩变形率：6.3%

⑨黄高弹（T112）密度:37KG/M3 回弹力：60% 压陷硬度：100N 压缩变形率：6.4%

⑩紫罗兰（T113）密度:29KG/M3 回弹力：52% 压陷硬度：25N 压缩变形率：5.3%

2.权限公差：密度：±1.5KG/M3；回弹率：±3% ；压陷硬度：±20N；

3.拉伸强度（kpa）：≥85；

4.伸长率（mm）：≥140；

5.75%压缩永久变形（%）：10.0；

6.撕裂强度（N/cm）：≥1.70；

7.压陷性能（N）：压陷25%时的硬度≥80；

压陷65%时的硬度≥130；

65%/25%压陷比≥1.70；

8. 适用范围：密度：25KG/M3 或以上适合座面使用；

密度：25KG/M3以下适合其它部位使用。

9.安全卫生要求：

①目视无危害健康的节足动物或蟑螂卵等；

②干燥，无霉烂变质及刺鼻异常气味；

③无夹杂泥沙及金属物等。

10.物理性能：

①色泽：基本均匀，允许轻度黄芯；

②裂缝：用胶水粘好以不影响外观尺寸，粘合总长度不超过6英寸；

③条纹：允许轻度条纹；

④刀纹：不允许超过1.5mm;

⑤气孔：不允许有3mm对穿孔和6mm大气孔；

三. 材料名称：麻绒

测试标准：GB18401-2001

1.常用规格型号、等级：见色板（分普通、优质、高级三种，异型需先咨询）

2.宽幅：152CM

3.向抗撕裂强度（kg）: 经向：≥300，纬向：≥300；

4．抗张强度（kg）: 径向16.5，纬向11.8；

1．耐汗色牢度、耐洗色牢度：酸碱性条件下：≥3-4；

6.耐摩擦坚牢度: 干≥3-4；湿≥4；

7．耐光紧牢度：≥4-5；

8.起球（级）：≥3-5

9.甲醛含量（mg/kg）：直接接触皮肤类符合E1环保要求；

10.纱线抗滑移（mm）：经向：≤3-6；纬向≤3-6；

11.具有抗静电，抗菌，防尘等功能。

四.材料名称：喷胶

测试标准：GB18582-2001；

1.成分：弹性体橡胶（SBS）、丙酮、乙酯、溶剂油、天然树脂、填料；

2.表观：淡黄色或褐色粘稠液体；

3.粘度：2000-3000厘泊；

4.不挥发量：45±0.1%

5.热分解温度：>200℃（强力分解温度>300℃）

6.闪点：>270℃；

7.自燃温度：>300℃

8.使用方法：

④清洁粘接物表面的油污及杂质；

⑤涂胶：用喷涂工具将粘合剂均匀地涂在被粘合物的表面；

⑥贴合：将要粘合的材料铺放在涂拉的基面上，粘贴后不加压，
