数字时钟课程设计

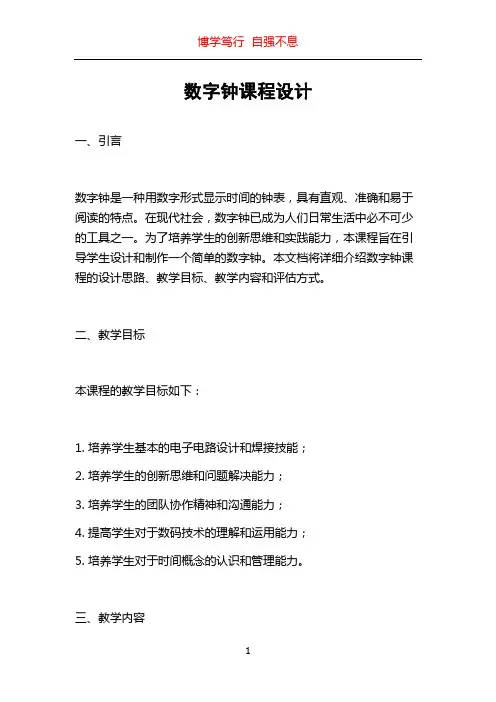

数字钟课程设计
数字钟课程设计一、引言数字钟是一种用数字形式显示时间的钟表，具有直观、准确和易于阅读的特点。
在现代社会，数字钟已成为人们日常生活中必不可少的工具之一。
为了培养学生的创新思维和实践能力，本课程旨在引导学生设计和制作一个简单的数字钟。
本文档将详细介绍数字钟课程的设计思路、教学目标、教学内容和评估方式。
二、教学目标本课程的教学目标如下：1. 培养学生基本的电子电路设计和焊接技能；2. 培养学生的创新思维和问题解决能力；3. 培养学生的团队协作精神和沟通能力；4. 提高学生对于数码技术的理解和运用能力；5. 培养学生对于时间概念的认识和管理能力。
三、教学内容本课程的教学内容如下：1. 数字钟的原理和构造：介绍数字钟的基本原理和各部分的构造，包括时钟模块、显示模块、控制模块等；2. 电子电路基础知识：讲解电子电路的基本概念和常用元件，如电阻、电容、晶体管等；3. 数字时钟的设计与制作：分为硬件设计和软件设计两部分。
硬件设计主要包括电路连接与焊接，软件设计主要包括显示模块的驱动和时钟模块的控制；4. 数字时钟的调试与测试：学生需要对自己制作的数字时钟进行调试和测试，确保其正常工作和准确显示时间；5. 数字时钟的应用拓展：鼓励学生在数字时钟的基础上进行创新和拓展，增加其他功能，如闹钟、温湿度显示等。
四、课程安排根据本课程的教学内容，将课程安排如下：1. 第一周：介绍数字钟的原理和构造，讲解电子电路的基础知识；2. 第二周：学生分组进行数字时钟的设计与制作，确定硬件和软件设计方案；3. 第三周：学生进行电路连接与焊接，制作数字时钟的硬件部分；4. 第四周：学生进行软件设计和编程，完成数字时钟的控制和显示功能；5. 第五周：学生进行数字时钟的调试和测试，解决可能出现的问题；6. 第六周：学生进行数字时钟的应用拓展，增加其他功能，并进行展示与分享。
五、评估方式为了评估学生的学习效果和课程的教学质量，本课程采用以下评估方式：1. 课堂参与度：根据学生在课堂上的积极参与和提问情况，进行评估；2. 课程作业：学生需要完成数字时钟的设计与制作任务，并提交相应的作业报告；3. 数字时钟的调试与测试：学生需要进行数字时钟的调试和测试，并进行成果展示；4. 分组评价：学生需要对本组成员的工作情况进行评价，评估团队合作能力。

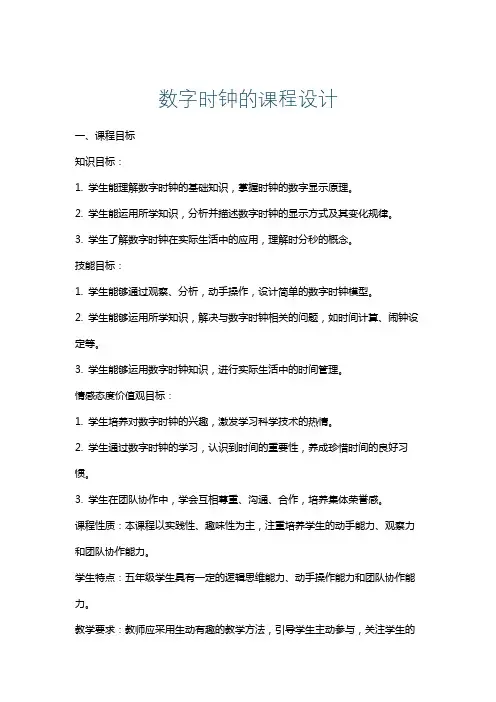

数字时钟的课程设计
数字时钟的课程设计一、课程目标知识目标：1. 学生能理解数字时钟的基础知识，掌握时钟的数字显示原理。
2. 学生能运用所学知识，分析并描述数字时钟的显示方式及其变化规律。
3. 学生了解数字时钟在实际生活中的应用，理解时分秒的概念。
技能目标：1. 学生能够通过观察、分析，动手操作，设计简单的数字时钟模型。
2. 学生能够运用所学知识，解决与数字时钟相关的问题，如时间计算、闹钟设定等。
3. 学生能够运用数字时钟知识，进行实际生活中的时间管理。
情感态度价值观目标：1. 学生培养对数字时钟的兴趣，激发学习科学技术的热情。
2. 学生通过数字时钟的学习，认识到时间的重要性，养成珍惜时间的良好习惯。
3. 学生在团队协作中，学会互相尊重、沟通、合作，培养集体荣誉感。
课程性质：本课程以实践性、趣味性为主，注重培养学生的动手能力、观察力和团队协作能力。
学生特点：五年级学生具有一定的逻辑思维能力、动手操作能力和团队协作能力。
教学要求：教师应采用生动有趣的教学方法，引导学生主动参与，关注学生的个体差异，鼓励学生提出问题、解决问题，注重培养学生的实践能力和创新能力。
通过课程目标的实现，使学生能够将所学知识应用于实际生活，提高学生的综合素质。
二、教学内容本课程依据课程目标，结合课本内容，组织以下教学大纲：1. 数字时钟的基础知识：- 时钟的演变与数字时钟的原理- 时分秒的概念及其在数字时钟中的应用2. 数字时钟的组成与显示方式：- 数字时钟的显示屏、电路和程序- 数字时钟的显示方式：LED、LCD等- 数字时钟的显示变化规律3. 数字时钟的应用：- 时间计算与时间管理- 闹钟功能及其设置方法- 数字时钟在生活中的实际应用案例4. 动手实践与团队协作：- 设计简单的数字时钟模型- 操作数字时钟，解决实际问题- 团队合作，交流分享制作经验教学内容安排与进度：1. 基础知识学习（1课时）2. 数字时钟组成与显示方式（1课时）3. 数字时钟应用（1课时）4. 动手实践与团队协作（2课时）教材章节关联：本教学内容与课本第四章“时间及其测量”相关，涉及第四节“电子时钟及其应用”。
数字钟数课程设计
数字钟数课程设计一、课程目标知识目标：1. 学生能理解数字钟的基本原理，掌握时分秒的概念及其相互关系。
2. 学生能运用所学的数字时钟知识，准确读取和显示时间。
3. 学生了解数字时钟在日常生活和科技领域中的应用。
技能目标：1. 学生能够通过实际操作，设计并搭建一个简单的数字时钟电路。
2. 学生能够运用逻辑思维和问题解决能力，分析并修复数字时钟的常见故障。
3. 学生掌握时间计算和转换的方法，提高数据处理和运算能力。
情感态度价值观目标：1. 学生培养对数字时钟及电子科技的兴趣，激发探索精神和创新意识。
2. 学生在小组合作中学会沟通与协作，培养团队精神和责任感。
3. 学生通过学习数字时钟，认识到时间的重要性，养成珍惜时间和遵守时间的良好习惯。
二、教学内容本节教学内容围绕数字时钟的原理、结构与使用进行组织。
具体包括以下部分：1. 数字时钟原理：讲解数字时钟的基本工作原理，包括时钟芯片、晶振、计数器等组成部分，使学生理解数字时钟的运行机制。
2. 时分秒概念：介绍时分秒的定义及其相互关系，通过实例讲解，使学生掌握时间的基本单位。
3. 数字时钟的读取与显示：讲解数字时钟的显示方法，使学生学会如何快速准确地读取和显示时间。
4. 数字时钟电路设计与搭建：指导学生运用所学知识，设计并搭建一个简单的数字时钟电路，培养学生的动手操作能力和创新意识。
5. 数字时钟故障分析与修复：介绍常见的数字时钟故障现象，指导学生运用逻辑思维和问题解决能力，分析并修复故障。
6. 时间计算与转换：讲解时间计算和转换的方法，提高学生数据处理和运算能力。
7. 数字时钟的应用：介绍数字时钟在日常生活和科技领域中的应用，拓宽学生视野。
教学内容按照以下进度安排：1. 第1课时：数字时钟原理及时分秒概念。
2. 第2课时：数字时钟的读取与显示。
3. 第3课时：数字时钟电路设计与搭建。
4. 第4课时：数字时钟故障分析与修复。
5. 第5课时：时间计算与转换。
数字电子钟课程设计
数字电子钟 课程设计一、课程目标知识目标：1. 学生能理解数字电子钟的基本原理，掌握其组成结构，包括时钟芯片、数字显示管等；2. 学生能掌握数字电子时钟的电路连接方式，了解各部分功能及相互关系；3. 学生能运用所学知识分析并解决数字电子钟在实际应用中出现的问题。
技能目标：1. 学生能运用所学知识设计简单的数字电子钟电路，具备实际操作能力；2. 学生能通过查阅资料、合作交流等方式，提高自主学习能力和团队协作能力；3. 学生能运用数字电子钟的设计原理，进行创新设计，提高创新能力。
情感态度价值观目标：1. 学生对电子技术产生兴趣，树立学习信心，培养勇于探索、积极进取的精神；2. 学生认识到数字电子钟在生活中的广泛应用，了解科技发展对人类生活的影响，增强社会责任感；3. 学生在设计和制作过程中，培养耐心、细致的工作态度，提高审美观念。
本课程针对初中年级学生，结合电子技术学科特点，注重理论与实践相结合。
在教学过程中，关注学生个体差异，充分调动学生的主观能动性，培养其创新思维和实际操作能力。
通过本课程的学习，使学生能够将所学知识应用于实际生活，提高综合素养。
二、教学内容1. 数字电子钟原理及组成- 时钟芯片工作原理- 数字显示管工作原理- 数字电子钟的组成结构及功能2. 数字电子钟电路设计- 电路连接方法- 各组成部分的选型与参数- 电路图的绘制与解读3. 数字电子钟编程与调试- 基本编程知识- 编程控制数字显示- 电路调试与故障排查4. 数字电子钟的创新设计- 创新设计理念与方法- 功能拓展与优化- 设计实例分析教学内容依据课程目标，结合教材相关章节，按照以下进度安排：第一课时：数字电子钟原理及组成第二课时：数字电子钟电路设计第三课时：数字电子钟编程与调试第四课时：数字电子钟的创新设计在教学过程中，注重理论与实践相结合，引导学生通过观察、实践、思考，掌握数字电子钟的设计与应用。
同时，鼓励学生进行创新设计，提高其解决问题的能力和创新思维。
课程设计数字钟表
课程设计数字钟表一、课程目标知识目标：1. 学生能理解数字钟表的基本原理，掌握时、分、秒的概念及其相互关系。
2. 学生能运用所学知识，分析并构建简单的数字钟表电路。
3. 学生能运用电子元件，如LED数码管、时钟芯片等，完成数字钟表的搭建。
技能目标：1. 学生能够运用所学知识，独立完成数字钟表的组装和调试。
2. 学生能够运用问题解决策略，解决数字钟表制作过程中遇到的技术问题。
3. 学生能够通过实际操作，提高动手能力和团队协作能力。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，激发创新精神和实践能力。
2. 学生在学习过程中，树立正确的价值观，认识到科技发展对社会进步的重要性。
3. 学生通过团队协作，培养沟通能力和合作精神，增强集体荣誉感。
课程性质：本课程为电子技术实践课程，旨在让学生通过实际操作，掌握数字钟表的基本原理和制作方法。
学生特点：五年级学生，具有一定的电子技术基础，好奇心强，动手能力逐步提高。
教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的积极性，培养其创新思维和实际操作能力。
通过课程目标的分解，使学生在完成具体学习成果的过程中，达到本节课的教学目标。
二、教学内容1. 理论知识：- 时、分、秒的概念及其换算关系。
- 数字钟表的原理，包括时钟芯片的工作原理、计时器的功能等。
- 介绍LED数码管的结构和工作原理。
2. 实践操作：- 数字钟表电路图的识读与绘制。
- 电子元件的认识与使用，如时钟芯片、LED数码管、电阻、电容等。
- 数字钟表的组装与调试。
3. 教学大纲：- 第一阶段：理论知识学习，通过教材第三章“时间计量与数字钟表”进行学习。
- 第二阶段：实践操作，分组进行数字钟表的组装与调试。
- 第三阶段：展示与评价，每组展示作品，分享制作过程，进行自评和互评。
4. 教学内容安排与进度：- 理论知识学习：2课时。
- 实践操作：4课时，其中包括元件认识、电路图绘制、组装调试等。
- 展示与评价：1课时。

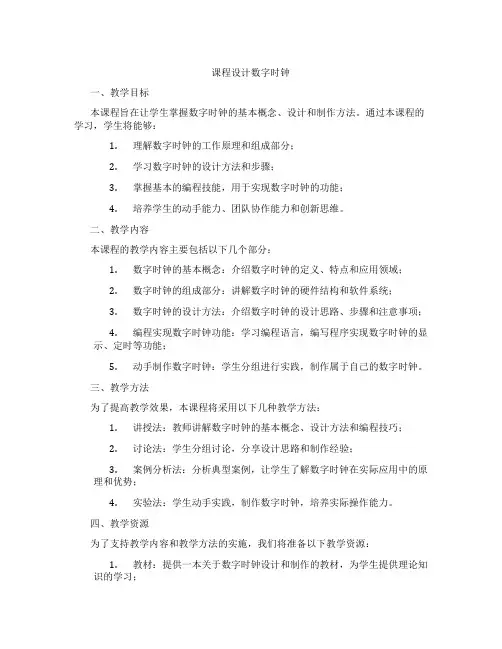

课程设计数字时钟
课程设计数字时钟一、教学目标本课程旨在让学生掌握数字时钟的基本概念、设计和制作方法。
通过本课程的学习，学生将能够：1.理解数字时钟的工作原理和组成部分；2.学习数字时钟的设计方法和步骤；3.掌握基本的编程技能，用于实现数字时钟的功能；4.培养学生的动手能力、团队协作能力和创新思维。
二、教学内容本课程的教学内容主要包括以下几个部分：1.数字时钟的基本概念：介绍数字时钟的定义、特点和应用领域；2.数字时钟的组成部分：讲解数字时钟的硬件结构和软件系统；3.数字时钟的设计方法：介绍数字时钟的设计思路、步骤和注意事项；4.编程实现数字时钟功能：学习编程语言，编写程序实现数字时钟的显示、定时等功能；5.动手制作数字时钟：学生分组进行实践，制作属于自己的数字时钟。
三、教学方法为了提高教学效果，本课程将采用以下几种教学方法：1.讲授法：教师讲解数字时钟的基本概念、设计方法和编程技巧；2.讨论法：学生分组讨论，分享设计思路和制作经验；3.案例分析法：分析典型案例，让学生了解数字时钟在实际应用中的原理和优势；4.实验法：学生动手实践，制作数字时钟，培养实际操作能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：提供一本关于数字时钟设计和制作的教材，为学生提供理论知识的学习；2.参考书：推荐一些与数字时钟相关的参考书籍，丰富学生的知识体系；3.多媒体资料：制作PPT、视频等多媒体资料，直观展示数字时钟的设计过程和制作方法；4.实验设备：准备数字时钟制作所需的硬件设备，如开发板、传感器等，为学生提供实践操作的机会。
五、教学评估本课程的评估方式包括以下几个方面：1.平时表现：评估学生的课堂参与度、提问回答、小组讨论等，占总评的30%；2.作业：评估学生完成的作业质量，包括编程练习、设计报告等，占总评的30%；3.考试：进行一次期末考试，测试学生对数字时钟设计和制作的掌握程度，占总评的40%。
数字钟数字电子课程设计
数字钟数字电子课程设计一、课程目标知识目标：1. 理解数字钟的基本原理，掌握数字电子技术的基本概念。
2. 学会使用集成电路芯片，了解其功能及在数字钟中的应用。
3. 掌握数字钟各模块（如秒表、时钟、闹钟等）的工作原理及其相互关系。
技能目标：1. 能够运用所学知识设计简单的数字钟电路，具备实际操作能力。
2. 学会使用相关软件（如Multisim、Proteus等）进行电路仿真，提高实践技能。
3. 培养团队协作能力，学会与他人共同分析问题、解决问题。
情感态度价值观目标：1. 培养学生对数字电子技术的兴趣，激发学习热情，提高自主学习能力。
2. 培养学生严谨的科学态度，注重实践与理论相结合，养成良好的学习习惯。
3. 增强学生的环保意识，注重电子废弃物的合理处理，培养社会责任感。
本课程针对高年级学生，在已有电子技术知识的基础上，进一步深化对数字电子技术的理解。
课程性质为实践性、综合性，要求学生具备一定的理论基础和动手能力。
通过本课程的学习，旨在使学生在理论知识和实践技能上得到全面提升，培养具备创新精神和合作意识的高素质技术人才。
二、教学内容1. 数字电子技术基本原理回顾：逻辑门电路、触发器、计数器等。
2. 集成电路芯片介绍：集成电路的分类、功能及其在数字钟中的应用。
- 侧重于时钟芯片、计数器芯片、显示驱动芯片等。
3. 数字钟工作原理及模块设计：- 秒表模块：基于计时器/计数器的秒表设计。
- 时钟模块：时钟信号的产生、时序控制及时间调整。
- 闹钟模块：闹钟功能的设计与实现。
4. 数字钟电路设计与仿真：- 使用Multisim、Proteus等软件进行电路设计、仿真及调试。
- 熟悉电路图绘制、仿真分析及报告撰写。
5. 实际操作与制作：- 采购元器件、焊接组装数字钟电路板。
- 调试电路、测试功能、解决实际问题。
6. 教学内容的安排与进度：- 原理回顾与芯片介绍（2课时）。
- 数字钟模块设计（4课时）。
- 电路设计与仿真（4课时）。
数字钟课程设计报告
数字钟课程设计报告前言：随着科技的不断进步，数字化已经成为了各个领域的主流趋势。
数字技术也在教育领域得到广泛应用。
数字化教育为学生提供了更好的学习方式和体验，同时也给教育工作者带来了更多的创新空间。
本文将围绕数字化教育，探讨数字钟课程设计报告。
数字钟的设计：数字钟是一个数字化的学习工具，在各学科的教学中都得到了广泛应用。
数字钟的设计可以遵循以下步骤：1.确定教学目标：数字钟的设计必须遵循教学目标，以便为教师和学生提供最佳的学习体验，使教学更加生动有趣。
2.选择数字钟的类型：根据教学目标和特点，可以选择不同类型的数字钟，例如计时器、倒计时器、时间轴等。
3.选择数字钟的功能：数字钟的功能会影响到教学效果，因此需要根据教学目标和教学特性选择数字钟的功能。
4.美化数字钟的界面：美化数字钟的界面能够增加学生的学习兴趣，提高教学效果，从而实现教学目标。
数字钟的应用：数字钟是一种数字化教学工具，可以在各个学科的教学中得到广泛应用。
下面以数学为例，详细说明数字钟在数学教学中的应用。
数字钟可以用于教学观念的讲解。
在数学教学中，学习时间的观念非常重要。
使用数字钟可以帮助学生了解时间的本质，为学生认识到时间的重要性打下基础。
数字钟也可以用于学习数学运算。
例如，教师可以设置数字钟来进行加减乘除的计算，帮助学生提高计算速度和精确度。
数字钟还可以用于检查作业。
教师可以在数字钟上设置一个时间限制，让学生在规定时间内完成作业。
如果学生没有完成作业，数字钟将会提醒他们完成。
数字钟的优势：数字化教育工具的吸引力取决于它们的功能和灵活性。
数字钟虽然看起来简单，但它的实际用途非常重要。
它能够帮助教师更好地了解学生的学习情况，同时也能够更好地帮助学生提升学习效果。
数字钟优势如下：1、灵活性：数字钟可以根据教学需要进行设计和选择，可以在不同的学科中得到广泛应用。
2、互动性：数字钟可以与学生互动式地使用。
通过使用数字钟可以促进学生互动，提高学生的学习效果，帮助学生主动掌握学习内容。
eda课程设计数字时钟
eda课程设计 数字时钟一、课程目标知识目标：1. 学生能理解数字时钟的基本概念和原理，掌握数字时钟的组成、功能及使用方法。
2. 学生能够运用所学知识，分析并设计简单的数字时钟电路。
3. 学生了解EDA（电子设计自动化）软件在数字时钟设计中的应用。
技能目标：1. 学生能够运用EDA软件完成数字时钟电路的绘制、仿真和调试。
2. 学生能够运用逻辑电路知识，设计并实现数字时钟的基本功能，如时、分、秒显示。
3. 学生能够通过团队合作，解决数字时钟设计过程中遇到的问题。
情感态度价值观目标：1. 学生培养对电子设计技术的兴趣，提高创新意识和动手能力。
2. 学生在学习过程中，养成积极思考、主动探究的良好习惯。
3. 学生通过团队合作，培养沟通协作能力和集体荣誉感。
课程性质：本课程为实践性课程，以学生动手实践为主，注重培养学生的实际操作能力和创新能力。
学生特点：本课程面向初中生，学生对电子技术有一定了解，具备基本的逻辑思维能力，但实际操作能力有待提高。
教学要求：教师应结合学生特点，采用任务驱动法、分组合作法等教学方法，引导学生主动参与，确保课程目标的实现。
同时，注重过程评价和成果评价，全面评估学生的学习成果。
二、教学内容本章节教学内容依据课程目标，紧密结合教材，确保科学性和系统性。
具体内容包括：1. 数字时钟基础知识：介绍数字时钟的原理、组成及功能，对应教材第3章“数字电路基础”。
- 时钟信号产生- 计数器原理- 显示技术2. EDA软件应用：学习EDA软件的使用方法，绘制数字时钟电路图，对应教材第5章“EDA技术及其应用”。
- EDA软件操作- 电路图绘制- 电路仿真与调试3. 数字时钟电路设计：运用逻辑电路知识，设计数字时钟电路，对应教材第4章“组合逻辑电路”。
- 逻辑门电路- 时钟分频器设计- 计数器设计- 显示控制电路4. 数字时钟制作与调试：分组合作，动手实践，完成数字时钟的制作与调试，对应教材第6章“数字电路实践”。
eda课程设计数字时钟设计
eda课程设计数字时钟设计一、教学目标本课程旨在通过数字时钟设计项目，让学生掌握EDA（电子设计自动化）工具的基本使用，理解数字电路的设计原理，培养学生的动手实践能力和创新能力。
具体目标如下：1.知识目标：•掌握数字电路的基本概念和设计方法。
•学习常用的EDA工具，如Multisim、Proteus等，并能够运用它们进行数字电路的设计和仿真。
•了解时钟信号的产生和应用，理解RTC（实时时钟）的工作原理。
2.技能目标：•能够运用EDA工具设计简单的数字时钟电路。
•能够进行电路仿真，调试并优化设计。
•学会阅读和理解电子电路图，培养良好的电子工程实践能力。
3.情感态度价值观目标：•培养学生对电子科技的兴趣，增强其科技意识。
•培养学生团队协作精神和自主学习能力。
•培养学生解决问题的能力，增强其面对挑战的信心。
二、教学内容本课程的教学内容主要包括数字电路基础、EDA工具的使用、数字时钟设计原理和RTC的应用。
具体安排如下：1.数字电路基础：•数字逻辑门电路•组合逻辑电路•时序逻辑电路2.EDA工具的使用：•Multisim和Proteus的基本操作•数字电路图的绘制和仿真3.数字时钟设计原理：•常见的时钟信号生成电路•数字时钟电路的设计方法4.RTC的应用：•RTC的工作原理•RTC在数字时钟中的应用三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式，包括：1.讲授法：用于讲解数字电路基础和EDA工具的使用方法。
2.案例分析法：通过分析具体的数字时钟设计案例，让学生理解数字时钟的设计过程。
3.实验法：让学生动手实践，使用EDA工具进行数字时钟的设计和仿真。
四、教学资源为了支持教学，我们将准备以下教学资源：1.教材：选用《数字电路与EDA技术》作为主要教材。
2.参考书：提供《EDA技术教程》等参考书籍，供学生课后自主学习。
3.多媒体资料：制作课件和教学视频，用于课堂讲解和课后复习。
4.实验设备：提供计算机、EDA工具软件、电路仿真实验板等，供学生进行实验和实践。
数字钟的课程设计
数字钟的课程设计一、课程目标知识目标：1. 学生能够理解数字钟的组成结构，掌握数字时钟的显示原理；2. 学生能够运用所学知识，分析并描述数字钟的时间计算方法；3. 学生能够掌握数字钟编程的基本技巧，编写简单的数字钟程序。
技能目标：1. 学生能够运用所学知识，设计并制作一个具有基本功能的数字钟；2. 学生能够通过小组合作，解决数字钟制作过程中遇到的问题；3. 学生能够运用信息技术手段，对数字钟程序进行调试和优化。
情感态度价值观目标：1. 培养学生对电子制作的兴趣和热情，激发学生的创新精神；2. 培养学生团队协作能力，学会与他人共同解决问题；3. 增强学生的自信心和成就感，培养克服困难的意志品质；4. 培养学生关注科技发展，认识到科技对生活的影响。
分析课程性质、学生特点和教学要求：本课程为信息技术课程，结合学生所在年级的特点，以实践操作为主，注重培养学生的动手能力和创新能力。
学生在本课程中需掌握一定的电子知识和编程技能，具备一定的逻辑思维能力。
教学要求注重理论与实践相结合，充分调动学生的主观能动性，培养学生的团队合作精神。
课程目标分解：1. 知识目标：通过讲解、演示和实际操作，使学生掌握数字钟的组成结构、显示原理和时间计算方法；2. 技能目标：通过分组实践，让学生学会设计、制作和调试数字钟，提高学生的动手实践能力；3. 情感态度价值观目标：通过课程学习，激发学生的兴趣，培养学生积极向上的情感态度，促进学生全面发展。
二、教学内容1. 数字钟的组成结构：讲解数字钟的各个部分，包括时钟芯片、显示屏、电源模块等，使学生了解数字钟的工作原理。
2. 数字时钟显示原理：介绍数字时钟的显示技术，如LED、LCD等，分析其显示原理及优缺点。
3. 时间计算方法：讲解数字钟中时间的计算方法，包括时、分、秒的计算及日期、星期的显示。
4. 数字钟编程：以教材为基础，教授学生使用编程语言（如C语言、Arduino 等）编写数字钟程序。
数字钟数课程设计
数字钟数课程设计一、课程目标知识目标：1. 让学生掌握数字时钟的基础知识，理解时、分、秒的概念及其相互关系。
2. 使学生能够运用所学知识，阅读并准确表述数字时钟显示的时间。
3. 引导学生了解数字时钟的运行原理，理解电子计数器的功能及应用。
技能目标：1. 培养学生动手操作能力，学会使用电子元件搭建简单的数字时钟。
2. 提高学生的问题解决能力，能够分析并排除数字时钟显示错误的原因。
3. 培养学生的团队协作能力，通过小组合作完成数字时钟的制作与调试。
情感态度价值观目标：1. 培养学生对数字时钟的兴趣，激发学习电子技术的热情。
2. 培养学生珍惜时间、遵守时间的意识，养成按时作息的好习惯。
3. 增强学生的环保意识，了解电子废弃物的处理方法，培养学生爱护环境、节约资源的价值观。
本课程针对小学高年级学生设计，结合学生的认知特点，注重知识性与趣味性相结合。
在教学过程中，关注学生的动手实践和团队合作，以实现课程目标。
通过本课程的学习，期望学生能够掌握数字时钟的相关知识，提高实际操作能力，培养良好的情感态度价值观。
为实现这一目标，课程将分解为具体的学习成果，以便后续的教学设计和评估。
二、教学内容1. 数字时钟基础知识：介绍数字时钟的组成部分，包括LED显示屏、电子计数器、时钟芯片等，讲解时、分、秒的概念及其相互关系。
- 教材章节：第三章第三节《数字时钟的原理与设计》2. 数字时钟的阅读与表述：教授学生如何阅读数字时钟显示的时间，学会用标准方式表述时间。
- 教材章节：第三章第四节《数字时钟的时间读取与表述》3. 数字时钟的制作与调试：指导学生动手操作，使用电子元件搭建简单的数字时钟，并学会进行调试。
- 教材章节：第三章第五节《数字时钟的制作与调试》4. 电子产品环保意识：介绍电子废弃物的处理方法，培养学生环保意识。
- 教材章节：附录《电子产品的环保处理》教学内容安排与进度：第一课时：数字时钟基础知识，时、分、秒概念及其关系。
数字钟课程设计报告模板
数字钟课程设计报告模板一、教学目标本课程的教学目标是让学生掌握数字钟的工作原理、设计和制作方法。
知识目标包括了解数字钟的组成部分、工作原理和相关电路知识；技能目标包括学会使用数字电路设计软件进行数字钟的设计和仿真，并能实际制作出一个简单的数字钟；情感态度价值观目标包括培养学生的创新意识、团队合作精神和对电子技术的兴趣。
二、教学内容本课程的教学内容主要包括数字钟的工作原理、设计和制作。
首先，学生需要了解数字钟的组成部分，包括时钟芯片、显示模块、按键输入模块等，并学习相关电路知识。
然后，学生将学习如何使用数字电路设计软件进行数字钟的设计和仿真，包括时钟信号的产生、计数器的实现、显示模块的设计等。
最后，学生将实际制作出一个简单的数字钟，并进行调试和测试。
三、教学方法为了达到上述教学目标，本课程将采用多种教学方法。
首先，将采用讲授法，向学生讲解数字钟的工作原理和相关电路知识。
其次，将采用讨论法，引导学生进行思考和提问，促进学生之间的交流和合作。
此外，还将采用案例分析法，通过分析具体的数字钟设计案例，帮助学生理解和掌握设计方法和技巧。
最后，将采用实验法，让学生亲自动手制作和调试数字钟，提高学生的实践能力和解决问题的能力。
四、教学资源为了支持本课程的教学内容和教学方法的实施，将选择和准备适当的教学资源。
教材方面，将选择一本与数字钟设计和制作相关的教材，用于学生学习和参考。
参考书方面，将提供一些与数字电路设计和仿真相关的书籍，供学生进一步深入学习和研究。
多媒体资料方面，将制作一些与数字钟设计和制作相关的教学视频和演示文稿，用于课堂演示和讲解。
实验设备方面，将准备一些数字电路设计实验板和相关器件，供学生进行实验和制作数字钟。
五、教学评估本课程的评估方式包括平时表现、作业和考试三个部分。
平时表现主要评估学生在课堂上的参与程度、提问和回答问题的积极性等，占总评的20%。
作业包括课堂练习和课后作业，主要评估学生的理解和应用能力，占总评的30%。
大屏幕数字钟课程设计
大屏幕数字钟课程设计一、课程目标知识目标：1. 学生能够理解数字时钟的工作原理，掌握时、分、秒的概念及其相互关系；2. 学生能够运用所学知识，分析大屏幕数字钟的显示原理和设计方法；3. 学生了解数字时钟在生活中的应用及其重要性。
技能目标：1. 学生能够运用所学知识，设计并制作一个简易的大屏幕数字钟；2. 学生通过实际操作，培养动手能力、解决问题能力和团队协作能力；3. 学生能够运用计算机软件，进行数字时钟电路的设计和仿真。
情感态度价值观目标：1. 学生培养对电子制作和科技创新的兴趣，激发学习热情；2. 学生在实践过程中，体会团队合作的重要性，培养团队精神；3. 学生通过学习，认识到科技与生活的紧密联系，增强社会责任感和创新意识。
课程性质：本课程为电子技术实践课程，结合理论知识与实际操作，培养学生的动手能力和创新能力。
学生特点：五年级学生具有一定的逻辑思维能力和动手能力，对新鲜事物充满好奇心。
教学要求：教师需注重理论与实践相结合，引导学生主动探究，鼓励学生动手实践，关注学生在学习过程中的情感体验。
通过课程学习，使学生达到预设的知识、技能和情感态度价值观目标。
教学过程中，将目标分解为具体的学习成果，以便进行教学设计和评估。
二、教学内容1. 数字时钟基础知识：时、分、秒的概念及其进制关系，数字时钟的工作原理和显示方法。
相关教材章节：第三章《数字电路基础》第2节“计数器及其应用”。
2. 大屏幕数字钟设计原理：介绍大屏幕数字钟的设计方法，包括硬件选择、电路连接和程序编写。
相关教材章节：第五章《数字电路应用》第1节“数字时钟的设计与制作”。
3. 实践操作：指导学生进行大屏幕数字钟的制作，包括电路搭建、程序编写和调试。
实践内容：使用集成电路或微控制器，搭建一个简易的大屏幕数字钟，并进行功能测试。
4. 仿真软件应用：教授学生使用计算机软件进行数字时钟电路设计和仿真。
相关教材章节：附录《常用电子设计软件》。
5. 知识拓展：介绍数字时钟在生活中的应用及其发展趋势。
数字时钟课程设计制作教案
数字时钟课程设计制作教案一、课程目标知识目标：1. 学生能理解数字时钟的基础知识，掌握时钟的数字显示原理。
2. 学生能够运用所学知识，识别并描述数字时钟的各个部分及其功能。
3. 学生能够理解时间的概念，掌握时、分、秒之间的换算关系。
技能目标：1. 学生能够运用所学的编程知识，设计并制作一个简单的数字时钟。
2. 学生能够运用问题解决和团队合作能力，解决制作数字时钟过程中遇到的问题。
3. 学生能够运用创新思维，为数字时钟添加个性化功能。
情感态度价值观目标：1. 学生培养对电子制作活动的兴趣，激发探索精神。
2. 学生通过团队合作，培养协作意识，学会尊重他人意见。
3. 学生在制作过程中，培养耐心、细心和专注力，增强自信心。
课程性质：本课程为实践性强的电子制作课程，结合了编程、电子和数学等多学科知识。
学生特点：五年级学生对电子制作有一定的好奇心，具备基本的编程知识，善于团队合作。
教学要求：教师需引导学生将所学知识应用于实际制作中，注重培养学生的动手能力和问题解决能力，同时关注学生的情感态度和价值观的培养。
通过分解课程目标，为后续教学设计和评估提供依据。
二、教学内容本课程教学内容主要包括以下三个方面：1. 数字时钟基础知识：- 时钟的发展历史- 数字时钟的组成与原理- 时、分、秒的换算关系2. 编程与电子制作：- 介绍编程软件和硬件平台- 数字时钟编程语言基础- 电子元件的认识与使用3. 数字时钟制作与调试：- 设计数字时钟的界面和功能- 编写程序，实现数字时钟的基本功能- 组装电子元件，搭建数字时钟电路- 调试数字时钟，优化程序与电路教学大纲安排如下：1. 导入新课，介绍数字时钟相关知识，激发学生兴趣（1课时）2. 讲解数字时钟原理，进行编程和电子元件基础知识学习（2课时）3. 分组讨论，设计数字时钟方案，明确制作目标（1课时）4. 学生动手制作，教师巡回指导，解答疑问（3课时）5. 成果展示，学生分享制作过程与心得，互相评价（1课时）6. 总结课程，巩固知识，拓展思维（1课时）教学内容与课本关联性：本课程内容与《信息技术》课本中编程、电子制作等相关章节相吻合，结合数学知识，培养学生跨学科综合运用能力。
数字钟的课程设计
数字钟的课程设计一、课程目标知识目标：1. 学生能理解数字钟的基本原理和组成部分，掌握数字钟的计时方法。
2. 学生能运用所学知识，分析并设计简单的数字钟电路。
3. 学生了解数字钟在生活中的应用，认识到科技与日常生活的紧密联系。
技能目标：1. 学生能够运用所学知识，独立完成数字钟电路的搭建和调试。
2. 学生通过实践操作，培养动手能力、观察问题和解决问题的能力。
情感态度价值观目标：1. 学生对数字钟产生兴趣，激发学习自然科学知识的热情。
2. 学生在小组合作中，培养团队协作精神，增强沟通与交流能力。
3. 学生认识到科技发展对生活的影响，培养创新意识和实践能力。
课程性质：本课程为电子技术入门课程，以实践操作为主，理论讲解为辅，旨在培养学生的动手能力和实际应用能力。
学生特点：五年级学生具有一定的逻辑思维能力和动手操作能力，对新鲜事物充满好奇心，但注意力容易分散。
教学要求：结合学生特点，注重理论与实践相结合，以学生为主体，充分调动学生的积极性，引导他们主动探究、合作学习，实现课程目标。
在教学过程中，关注学生个体差异，确保每个学生都能在原有基础上得到提高。
通过课程学习，使学生将所学知识应用于实际生活，达到学以致用的目的。
二、教学内容1. 数字钟的原理及组成部分：讲解数字钟的基本工作原理，包括时钟振荡器、分频器、计数器、显示器等组成部分的功能和作用。
- 教材章节：第三章第三节《数字时钟的组成与原理》2. 数字钟电路设计：学习数字钟电路的搭建方法，分析典型数字钟电路图，引导学生设计简单的数字钟电路。
- 教材章节：第四章第一节《数字时钟电路的设计与搭建》3. 数字钟制作与调试：指导学生动手制作数字钟，学会使用电子元器件，进行电路搭建、调试和故障排查。
- 教材章节：第四章第二节《数字时钟的制作与调试》4. 数字钟的应用：介绍数字钟在生活中的应用实例，让学生了解数字钟的实用价值。
- 教材章节：第四章第四节《数字时钟的应用举例》教学进度安排：第一课时：数字钟的原理及组成部分第二课时：数字钟电路设计第三课时：数字钟制作与调试第四课时：数字钟的应用及拓展教学内容确保科学性和系统性，结合课程目标，以实践操作为主线，引导学生掌握数字钟相关知识，培养实际应用能力。
课程设计数字时钟设计方案
课程设计数字时钟设计方案一、课程目标知识目标：1. 学生理解数字时钟的构成和工作原理，掌握时、分、秒的概念及其相互关系。
2. 学生学会运用所学数学知识，设计并计算出任意给定时间点的数字时钟显示。
3. 学生掌握24小时计时法，并能将其应用于数字时钟的设计。
技能目标：1. 学生能够运用所学知识，独立设计一个简单的数字时钟电路，并正确显示时间。
2. 学生通过实际操作，培养动手能力、问题解决能力和团队协作能力。
3. 学生能够运用数学知识进行时间计算，提高逻辑思维能力和数学应用能力。
情感态度价值观目标：1. 学生培养对数字电路和数学的兴趣，激发学习热情，形成积极的学习态度。
2. 学生在团队协作中，学会尊重他人，培养合作精神和沟通能力。
3. 学生通过数字时钟设计，认识到数学知识在实际生活中的应用价值，增强实践意识。
课程性质：本课程为信息技术与数学跨学科综合实践活动，旨在让学生将所学数学知识应用于实际生活，提高学生的创新意识和动手能力。
学生特点：六年级学生具备一定的数学基础和动手能力，对新鲜事物充满好奇心，但可能缺乏实际操作经验。
教学要求：教师应注重引导学生运用所学知识解决实际问题，鼓励学生进行团队合作，培养学生的创新精神和实践能力。
教学过程中，关注学生的个体差异，给予不同学生个性化的指导。
通过课程学习，使学生达到上述具体的学习成果。
二、教学内容本课程教学内容紧密围绕课程目标，结合课本知识，制定以下详细教学大纲：1. 数字时钟基础知识：- 时、分、秒的概念及相互关系- 24小时计时法及应用2. 数字时钟电路设计：- 数字时钟的构成及工作原理- 常用电子元件的认识与使用（如LED灯、按钮、电阻等）- 简单数字时钟电路图的绘制3. 数字时钟程序设计：- 编程软件的认识与使用- 基本程序结构（循环、条件语句等）- 数字时钟程序编写与调试4. 实践操作与展示：- 分组进行数字时钟电路搭建与程序编写- 各小组展示作品，分享设计过程和经验- 评价与反馈，总结经验教训教学内容安排与进度：1. 第一周：数字时钟基础知识学习，了解时、分、秒的关系，掌握24小时计时法。
数字钟课程设计
数字钟 课程设计一、课程目标知识目标：1. 学生能够理解数字钟的基本概念，掌握其工作原理；2. 学生能够运用所学知识，分析并描述数字钟的组成部分及功能；3. 学生能够解释数字钟显示时间的原理，理解时、分、秒之间的关系。
技能目标：1. 学生能够运用所学知识，设计并制作一个简单的数字钟；2. 学生能够通过实际操作，掌握数字钟的调试方法，提高动手实践能力；3. 学生能够运用数学知识，解决数字钟显示时间的问题。
情感态度价值观目标：1. 学生培养对电子产品的兴趣，激发探索电子世界的热情；2. 学生通过合作学习，培养团队协作能力和沟通表达能力；3. 学生在学习过程中，培养解决问题的耐心和毅力，树立自信心。
课程性质：本课程为电子技术实践课程，结合理论知识，注重培养学生的动手能力和创新能力。
学生特点：五年级学生具有一定的数学和电子知识基础，对新鲜事物充满好奇心，喜欢动手实践。
教学要求：结合学生特点，课程设计应注重理论与实践相结合，强调学生的参与度和实践性，使学生在动手实践中掌握知识，提高能力。
通过本课程的学习，学生能够达到以上设定的具体学习成果。
二、教学内容本课程教学内容主要包括以下几部分：1. 数字钟的基本概念与工作原理- 数字钟的组成及各部分功能- 数字钟的工作原理及显示时间的原理2. 数字钟的设计与制作- 数字钟电路设计原理- 电路元件的选用与连接方法- 数字钟程序编写及调试3. 数字钟的实践操作- 实际操作数字钟的组装与调试- 故障排查与解决方法- 数字钟的优化与改进教学大纲安排如下：第一课时：数字钟的基本概念与工作原理- 引导学生了解数字钟的组成及功能- 讲解数字钟工作原理，分析时、分、秒之间的关系第二课时：数字钟设计与制作（一）- 讲解数字钟电路设计原理，展示电路图- 指导学生选用电路元件，学习连接方法第三课时：数字钟设计与制作（二）- 编写数字钟程序，进行初步调试- 分析调试过程中可能出现的问题及解决方法第四课时：数字钟实践操作- 学生分组进行数字钟的组装与调试- 教师巡回指导，解答学生疑问教学内容与教材关联性：本课程内容紧密围绕教材中关于数字钟的相关章节，结合实际操作，使学生在掌握理论知识的基础上，提高实践能力。
数字时钟课程设计方案
数字时钟课程设计方案一、课程目标知识目标：1. 学生能理解数字时钟的基本概念，掌握时、分、秒之间的换算关系。
2. 学生能运用所学知识分析并描述数字时钟的运行原理。
3. 学生了解数字时钟在生活中的应用，如电子表、计算机时钟等。
技能目标：1. 学生能够独立完成数字时钟的搭建，培养动手实践能力。
2. 学生能够运用编程软件设计简单的数字时钟程序，提高编程技能。
3. 学生通过合作交流，提高问题解决能力和团队协作能力。
情感态度价值观目标：1. 学生培养对数字时钟的兴趣，激发学习热情，增强对科学技术的认识。
2. 学生在学习过程中，培养耐心、细心的品质，提高自我管理能力。
3. 学生通过数字时钟的制作，体会时间的宝贵，形成珍惜时间的观念。
课程性质：本课程为信息技术与科学实践相结合的综合性课程，旨在培养学生的动手能力、逻辑思维能力和创新能力。
学生特点：四年级学生具备一定的逻辑思维能力，好奇心强，动手实践欲望高，但注意力容易分散，需要激发兴趣并引导。
教学要求：注重理论与实践相结合，引导学生主动参与，鼓励合作交流，关注个体差异，提高学生的综合素养。
通过具体的学习成果，使学生在知识与技能、过程与方法、情感态度价值观方面得到全面发展。
本课程依据课程目标，结合教材第四章《时间与计时》内容，组织以下教学大纲：1. 数字时钟的基本概念与运行原理- 时间的概念及单位：时、分、秒- 数字时钟的组成：数字显示、计时电路、时序控制- 数字时钟运行原理：计时芯片、晶振、分频器等2. 数字时钟的制作与实践- 数字时钟搭建材料与工具的选择- 数字时钟搭建步骤与方法- 数字时钟编程设计：利用编程软件设计简单的数字时钟程序3. 数字时钟的应用与拓展- 数字时钟在生活中的应用实例- 数字时钟的创新设计：如节能时钟、多功能时钟等- 数字时钟与物联网技术的结合教学内容安排与进度：第一课时：数字时钟的基本概念与运行原理第二课时：数字时钟搭建材料与工具的选择及搭建方法第三课时：数字时钟编程设计及实践第四课时：数字时钟的应用与拓展教学内容注重科学性与系统性，结合学生实际，逐步引导学生在实践中掌握数字时钟的相关知识，培养学生的动手能力、逻辑思维能力和创新能力。
数字时钟课程设计实验内容
数字时钟课程设计实验内容一、课程目标知识目标：1. 学生能理解数字时钟的显示原理，掌握时、分、秒的概念及其相互关系。
2. 学生能够运用所学知识，分析并描述数字时钟的显示方式及其变化规律。
3. 学生了解数字时钟在实际生活中的应用，认识到数字时钟的实用性。
技能目标：1. 学生能够独立操作简单的数字时钟设备，进行时间设定和调整。
2. 学生通过课程实验，培养动手能力、观察力和问题解决能力。
3. 学生能够运用数字时钟相关知识，设计并制作简单的数字时钟模型。
情感态度价值观目标：1. 学生培养对时间管理和珍惜时间的意识，养成守时、高效的作息习惯。
2. 学生在实验过程中，培养合作精神、探究精神和创新意识。
3. 学生通过学习数字时钟，激发对电子科技的兴趣，提高对科技发展的认识。
课程性质：本课程为信息技术与电子学的综合实践课程，以实验操作和观察为主，结合理论知识，培养学生动手能力和实际应用能力。
学生特点：五年级学生对新鲜事物充满好奇心，具备一定的动手能力，但注意力容易分散，需要通过趣味性和实践性强的活动来提高学习兴趣。
教学要求：课程设计要注重理论与实践相结合，注重学生的参与度和互动性，通过有趣的实验活动，引导学生主动探究数字时钟的原理和应用。
同时，关注学生的个体差异，给予不同层次的学生指导和帮助，确保课程目标的实现。
在教学过程中，将目标分解为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容本课程依据课程目标，结合教材内容，组织以下教学大纲：1. 数字时钟基础知识- 时、分、秒的概念及其相互关系- 数字时钟的显示原理2. 数字时钟的组成与功能- 数字时钟的电路组成- 数字时钟的显示方式及其变化规律- 数字时钟的功能及应用3. 数字时钟操作与制作- 数字时钟的操作方法- 数字时钟模型的制作教学进度安排如下：第一课时：数字时钟基础知识- 导入：介绍时间的重要性，引导学生关注时间管理- 新课：讲解时、分、秒的概念及其相互关系，学习数字时钟的显示原理第二课时：数字时钟的组成与功能- 复习：回顾上节课的知识点- 新课：学习数字时钟的电路组成，了解显示方式及其变化规律，探讨数字时钟的功能及应用第三课时：数字时钟操作与制作- 操作实践：指导学生进行数字时钟操作，体验时间设定与调整- 制作实践：引导学生分组制作数字时钟模型，培养动手能力和合作精神教学内容与课本紧密关联，注重科学性和系统性，确保学生能够掌握数字时钟相关知识，并能够应用于实际操作和制作中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 绪论1.1 课题背景及目的在日常生活和工作中，我们常常用到定时控制，如扩印过程中的曝光定时等。
早期常用的一些时间控制单元都使用模拟电路设计制作的，其定时准确性和重复精度都不是很理想，现在基本上都是基于数字技术的新一代产品，随着数字集成电路性能价格比的不断提高，新一代产品的应用也越来越广泛，大可构成复杂的工业过程控制系统，完成复杂的控制功能。
小则可以用于家电控制，甚至可以用于儿童电子玩具。
它功能强大，体积小，质量轻，灵活好用，配以适当的接口芯片，可以构造各种各样、功能各异的微电子产品。
随着电子技术的飞速发展，家用电器和办公电子设备逐渐增多，不同的设备都有自己的控制器，使用起来很不方便。
根据这种实际情况，设计了一个单片机多功能定时系统，它可以避免多种控制器的混淆，利用一个控制器对多路电器进行控制，同时又可以进行时钟校准和定点打铃。
它可以执行不同的时间表（考试时间和日常作息时间）的打铃，可以任意设置时间。
这种具有人们所需要的智能化特性的产品减轻了人的劳动，扩大了数字化的范围，为家庭数字化提供了可能。
1.2数字时钟的应用数字电子钟具有走时准确，一钟多用等特点，在生活中已经得到广泛的应用。
虽然现在市场上已有现成的电子钟集成电路芯片出售，价格便宜、使用也方便，但是人们对电子产品的应用要求越来越高，数字钟不但可以显示当前的时间，而且可以显示日期、农历、以及星期等，给人们的生活带来了方便。
另外数字钟还具备秒表和闹钟的功能，且闹钟铃声可自选，使一款电子钟具备了多媒体的色彩。
时间对人们来说总是那么宝贵，工作的忙碌性和繁杂性容易使人忘记当前的时间。
忘记了要做的事情，当事情不是很重要的时候，这种遗忘无伤大雅。
但是，一旦重要事情，一时的耽误可能酿成大祸。
电子钟已成为人们日常生活中必不可少的必需品，广泛用于个人家庭以及车站、码头、剧院、办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。
由于数字集成电路技术的发展和采用了先进的石英技术，使电子钟具有走时准确、性能稳定、携带方便等优点，它还用于计时、自动报时及自动控制等各个领域。
2 电路原理设计本系统采用振荡器、分频器、计数器、译码器、显示器、校时电路组成。
由LED七段数码管来显示译码器所输出的信号。
采用了74LS系列中小规模集成芯片。
总体方案设计由主体电路和扩展电路两大部分组成。
其中主体电路完成数字钟的基本功能，扩展电路完成数字钟的扩展功能。
总体的设计方案如下。
2.1 总体方案设计一个基本的数字钟电路主要由译码显示器,“时”，“分”，“秒”计数器和定时器组成。
干电路系统由秒信号发生器“时”、“分”、“秒”计数器、译码器及显示器电路组成。
方案一：首先构成一个CB555定时器和分频器产生震荡周期为一秒的标准“秒”脉冲信号，由74LS160采用清零法分别组成六十进制的“秒”计数器、六十进制“分”计数器、24进制“时”计数器。
清零法适用于有异步置零输入端的集成计数器。
原理是不管输出处于哪种状态，只要在清零输入端加一个有效电平电压，输出会立即从那个状态回到“0000”状态。
清零信号消失后，计数器又可以从“0000”状态开始重新计数。
使用CB555定时器的输出作为“秒”计数器的CP脉冲，把秒计数器的进位输出作为“分”计数器地CP脉冲，分计数器的进位输出作为“时”计数器的CP脉冲。
使用74LS48为驱动器，共阴极七段数码管作为显示器。
方案二：首先构成一个CB555定时器和分频器产生震荡周期为一秒的标准“秒”脉冲信号，由74LS160采用置数法分别组成六十进制的“秒”计数器、六十进制“分”计数器，24进制“时”计数器。
置数法适用于具有预置数功能的集成计数器。
对于就有预置数功能的计数器而言，在其计数过程中可以将它输出的任意一个状态通过译码，产生一个预置数控制信号反馈至预置数控制端，在下一个CP脉冲作用后，计数器会把预置数输入端A、B、C、D的状态置入输出端。
预置数控制信号消失后，计数器就从被置入的状态开始重新计数。
使用CB555定时器的输出作为“秒”计数器的CP脉冲，把“秒”计数器的进位输出作为“分”计数器的CP脉冲，“分”计数器的进位输出作为“时”计数器的CP脉冲。
使用74LS48为驱动器，共阴极七段数码管作为显示器。
方案一和方案二的设计都很正确，但是方案二在60进制计数器上采用的是置数法，比方案一效果要好。
因为清零法在计数进位上不稳定，需要加一个触发器，效果才比较好，但是本着设计简洁，效果稳定的前提下采用方案二。
通过数字钟方框图和原理图可以看出，秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，一般用石英晶体振荡器加分频器来实现，在此我们用555定时器加分频器来实现。
将标准“秒”信号送入“秒”计数器，“秒”计数器采用60进制计数器，每累计60秒发出一个分脉冲信号，该信号将作为“分”计数器的时钟脉冲。
“分”计数器也采用60进制计数器，每累计60分钟，发出一个时脉冲信号，该信号将被送到“时”计数器。
“时”计数器采用24进制计时器。
译码显示电路将“时”、“分”、“秒”计数器的输出状态送到七段显示译码器译码，通过七位LED七段显示器显示出来。
2.2 数字钟的组成原理图数字钟的原理框图如图1-1所示，它是由振荡器、分频器、计秒电路、计分电路、计时电路、译码显示电路等组成。
工作时555定时器组成的电路产生稳定的脉冲信号，经过3次分频，得到“秒”脉冲信号，并送至计秒电路；当计秒电路满60时，输出秒进位信号，送计分电路；当计分电路满60时，输出分进位信号，送计时电路；当计时电路满24时，“时”、“分”、“秒”计数器同时自动清零。
图2-1 数字钟方框图2.3 主干电路的设计2.3.1 振荡器振荡器是数字钟的心脏，它的作用是产生时间标准信号。
数字钟的精度就主要取决于时间标准的频率和稳定度。
振荡器可由晶振组成，也可以由555定时器组成。
图1-2是由555定时器构成的1kHz的自激振荡器，计时是1Hz的脉冲才是1s计一次数，所以需要分频才能得到1Hz的脉冲。
图2-2 555定时器产生频率为1KHZ信号的电路2.3.2 时间计数器电路时间计数器电路由秒个位和秒十位计数器，分个位和分十位计数器及时个位和时十位计数器电路构成，其中秒个位和秒十位计数器，分个位和分十位计数器均为60进制计数器，而根据设计要求，时个位和时十位计数器为24进制计数器。
2.3.1 秒计数器的设计秒信号发生器是数字钟的核心部分，它的精度和稳定度决定了时信号发生器和分信号发生器的精度。
“秒”计数器为60进制计数器。
60进制可通过十进制和六进制串联而成，从而完成数码显示。
因为同步加法计数器74LS160可构成10进制以下的计数器，所以此电路中秒的计时采用74LS160来进行设计。
2.3..2 分计数器的设计“分”计数器也是60进制计数器。
同“秒”计数器一样是由74LS160计数器设计构成。
2.3.3 时计数器的设计时计数器是24进制计数器。
考虑到器件的统一能增强调试的成功性，同样采用两片74LS160十进制计数器产生计数和进位.2.3.3 译码驱动电路的设计译码驱动电路将计数器输出的8421BCD码转换为数码管需要的逻辑状态，并且为七段数码管的正常工作提供足够的工作电流。
译码电路的功能是将“秒”、“分”、“时”计数器的输出代码进行编译，变成相应的数字。
用于驱动LED七段分频器的主要功能是产生标准“秒”脉冲信号，选用中规模计数器74LS90就可以实现上述功能。
该芯片内部有一个2分频和一个5分频器，要实现10分频就得将中规模计数器74LS90的Q A端和其输入端INA相连，即可实现十分之一分频。
将3片这样连接的74LS90级联，因为每片为十分之一分频器，3片级联就正好得到1Hz的标准“秒”脉冲信号。
具体电路如图1-4。
图2-4 分频电路2.4 扩展电路的设计2.4.1 校时电路当时钟指示不准或停摆时，就需要校准时间。
校准的方法很多，但对校时电路的要求是，在进行小时校正时不影响“分”和“秒”计数器的正常计数，最常用的有“快速校时法”。
校正电路如图1-5所示。
该电路由4个与非门和3个开关组成。
其中与非门G1和G2组成R-S触发器，是用来防止开关抖动的。
与非门G3和G4分别接到时个位进位端和分个位进位端。
开关K1、、K2分别是时校正、分校正开关。
当不校正时开关K1、、K2都处于闭合状态。
当校正时位时，需要把开关K1打开，然后用手拨动开关K3，来回拨动一次，就能使时个位上的显示增加“1”，根据需要去拨动开关的次数，校正完毕后把K1开关闭合。
校“分”位和校“时”位的方法一样。
图2-5 校时电路3 基于Multisim的电路仿真在当今电子设计领域，EDA设计和仿真是一个十分重要的设计环节。
在众多的EDA设计和仿真软件中，Multisim以其强大的仿真设计应用功能，在各高校电信类专业电子电路的仿真和设计中得到了较广泛的应用。
Multisim及其相关库包的应用对提高学生的仿真设计能力，更新设计理念有较大的好处。
Multisim是Interactive Image Technologies (Electronics Workbench)公司推出的以Windows为基础的电路仿真工具，适用于板级的模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
它的前身EWB（电子实验平台）软件，最突出的特点是用户界面友好，各类器件和集成芯片丰富，尤其是其直观的虚拟仪表是Multisim的一大特色。
Multisim所包含的虚拟仪表有：示波器，万用表，函数发生器，波特图图示仪，失真度分析仪，频谱分析仪，逻辑分析仪，网络分析仪等。
而通常一个普通实验室是无法完全提供这些设备的。
这些仪器的使用使仿真分析的操作更符合平时实验的习惯。
本次毕业设计首先应用Multisim对所设计的电路图进行仿真修改，在保证电路无误的情况下搭建实际数字钟电路。
3.1 主干电路的仿真一个完整的数字电子钟有主电路和扩展电路组成。
其主要功能是在接入电源时能正确的显示时、分、秒。
由于Multisim是慢扫描，所以在给电路加“秒”脉冲时为了达到实际电子钟的走时效果，将用1kHz代替1Hz。
而分频器的效果可以通过在分频器电路的各输出端接一示波器看波形的变化。
具体的仿真效果如图2-1。
图3-1 主干电路仿真效果图4 系统分析与设计4.1 单元电路设计和器件选择4.1.1 定时器定时器采用555定时器，它是一种数字、模拟混合型的中规模集成电路，应用十分广泛。
它是一种产生时间延迟和多种脉冲信号的电路，由于内部电压标准使用了三个5K电阻，故取名555电路。
其电路类型有双极性和CMOS型两大类，二者的结构和工作原理类似。
