数字时钟课程设计报告

合集下载

数字时钟设计实验报告

电子课程设计【1 】题目：数字时钟数字时钟设计试验陈述一、设计请求：设计一个24小时制的数字时钟.请求：计时.显示精度到秒;有校时功效.采取中小范围集成电路设计.施展：增长闹钟功效.二、设计计划：由秒时钟旌旗灯号产生器.计时电路和校时电路组成电路.秒时钟旌旗灯号产生器可由振荡器和分频器组成.计时电路中采取两个60进制计数器分离完成秒计时和分计时;24进制计数器完成时计时;采取译码器将计数器的输出译码后送七段数码管显示.校时电路采取开关掌握时.分.秒计数器的时钟旌旗灯号为校时脉冲以完成校时.三、电路框图：图一数字时钟电路框图四、电路道理图：（一）秒脉冲旌旗灯号产生器秒脉冲旌旗灯号产生器是数字电子钟的焦点部分,它的精度和稳固度决议了数字钟的质量.由振荡器与分频器组合产生秒脉冲旌旗灯号.➢ 振荡器: 通经常应用555准时器与RC 组成的多谐振荡器,经由调剂输出1000Hz 脉冲.➢ 分频器: 分频器功效重要有两个,一是产生尺度秒脉冲旌旗灯号,一是供给功效扩大电路所须要的旌旗灯号,选用三片74LS290进行级联,因为每片为1/10分频器,三片级联好获得1Hz 尺度秒脉冲.其电路图如下：译码器译码器译码器时计数器 (24进制) 分计数器 (60进制) 秒计数器 (60进制)校时电路秒旌旗灯号产生器图二秒脉冲旌旗灯号产生器（二）秒.分.时计时器电路设计秒.分计数器为60进制计数器,小时计数器为24进制计数器.➢60进制——秒计数器秒的个位部分为逢十进一,十位部分为逢六进一,从而配合完成60进制计数器.当计数到59时清零着从新开端计数.秒的个位部分的设计：应用十进制计数器CD40110设计10进制计数器显示秒的个位 .个位计数器由0增长到9时产生进位,连在十位部计数器脉冲输入端CP,从而实现10进制计数和进位功效.应用74LS161和74LS11设计6进制计数器显示秒的十位 ,当十位计数器由0增长到5时应用74LS11与门产生一个高电平接到个位.十位的CD40110的清零端,同时产生一个脉冲给分的个位.其电路图如下：图三60进制--秒计数电路➢60进制——分计数电路分的个位部分为逢十进一,十位部分为逢六进一,从而配合完成60进制计数器.当计数到59时清零着从新开端计数.秒的个位部分的设计：来自秒计数电路的进位脉冲使分的个位加1,应用十进制计数器CD40110设计10进制计数器显示秒的个位 .个位计数器由0增长到9时产生进位,连在十位部计数器脉冲输入端CP,从而实现10进制计数和进位功效.应用74LS161和74LS11设计6进制计数器显示秒的十位 ,当十位计数器由0增长到5时应用74LS11与门产生一个高电平接到个位.十位的CD40110的清零端,同时产生一个脉冲给时的个位.其电路图如下：图四60进制--分计数电路➢24进制——时计数电路来自分计数电路的进位脉冲使时的个位加,个位计数器由0增长到9是产生进位,连在十位计数器脉冲输入端CP,当十位计到2且个位计到3是经由74LS11与门产生一个清零旌旗灯号,将所有CD40110清零.其电路图如下：图五24进制--时计数电路➢译码显示电路译码电路的功效是将秒.分.时计数器的输出代码进行翻译,变成响应的数字.用以驱动LED七段数码管的译码器经常应用的有74LS148.74LS148是BCD-7段译码器/驱动器,输出高电平有用,专用于驱动LED七段共阴极显示数码管.若将秒.分.时计数器的每位输出分离送到响应七段数码管的输入端,即可以进行不合数字的显示.在译码管输出与数码管之间串联电阻R作为限流电阻.其电路图如下：图六译码显示电路➢校时电路校时电路是数字钟不成缺乏的部分,每当数字钟与现实时光不符时,须要依据尺度时光进行校时.一般电子表都具有时.分.秒等校时功效.为了使电路简略,在此设计中只进行分和小时的校时.“快校时”是经由过程开关掌握,使计数器对1Hz校时脉冲计数.图中S1为校订用的掌握开关,校时脉冲采取分频器输出的1Hz脉冲,当S1为“0”时可以进行“快校时”. 其电路图如下：图七校队电路五、试验办法： 1.秒脉冲产生部分采取555多谐振荡器产生1HZ 频率旌旗灯号,作为秒脉冲及整体电路的旌旗灯号输入部分.其仿真电路图如下图所示：图八秒脉冲产生器仿真电路2、计数电路电子钟计时分为小时.分钟和秒,个中小时为二十四进制,分钟和秒均为六十进制,输出可以用数码管显示,所以请求二十四进制为00000000~00100100计数,六十进制为8910U10C74LS00 123 U11A74LS00 111213U10D74LS00R3 C1S1GND1011U8E74LS04 1HZS2/M2 Q2+5V00000000~01100000计数,并且均为8421码编码情势.（1）小时计数——二十四进制电路仿真用两片74LS160N（分A片.B片）设计一个一百进制的计数器,在24（00100100）处直接掏出所有为1的端口,经由输入与非门74LS00D,再给两个清零端CLR.应用74LS160N异步清零功效完成二十四进制轮回,计数范围为0~23.然后用七段显示译码器74LS47D将A.B两片74LS160N的输出译码给LED数码管.仿真电路如图九所示. ：图九 24进制——时计数器仿真电路（2）分钟.秒计数——六十进制电路仿真此电路相似于二十四进制计数器,采取74LS160N设计出一百进制的计数器,在60（01100000）处直接掏出所有为1的端口,经由输入与非门74LS00D,再给两个清零端CLR.应用74LS160N异步清零功效完成六十进制轮回,计数范围为0~59.然后用七段显示译码器74LS47D将 A.B两片74LS160N的输出译码给LED数码管.仿真电路如图所示：图十 60进制——秒计数器仿真电路图十一 60进制——分计数器仿真电路（四）校时校分（秒）电路.数字钟应具有分校订和时校订功效,是以,应截断分个位和时个位的直接计数通路,并采取正常计时旌旗灯号与校订旌旗灯号可以随时切换的电路接入个中.这里应用两个与非门加一个单刀双掷开关来实现校时功效.第一个74LS00D与非门的输入端一端接清零旌旗灯号,另一端接第二个与非门的输入端,第二个74LS00D的输入端一端接计数脉冲,另一端接一个单刀双掷开关.开关接通的一段接地,另一端接高电平.当开关打到另一端时,时或分的个位就单独开端计数,如许就能实现校时功效.其电路图如图所示：图十二校分仿真电路六、试验成果和结论：数字时钟仿真电路图如下图所示,在Multisim11.0中进行仿真,可以实现数字时钟的显示功效.校时功效.显示功效中,小时实现的是24进制,分和秒实现的是60进制,经由过程校时电路可以或许分离校订时和分.图十三数字时钟仿真电路七、设计领会：在本次Multisim仿真进程,从装配软件.选定课题.设计电路.进行仿真.运行成果都本身现实操纵完成.在数字时钟设计中,依据先生上课所讲的内容,可以用两片集成十进制同步计数器74LS160D级联为100进制,再应用其异步清零功效,可以分离实现小时的24进制和分秒的60进制.当然,在仿真进程中也碰到了许多艰苦和问题.比方说,无法直接从秒进位到分和分进位到时,并且在仿真中老是出错.于是本身就教了一些也做数字时钟的同窗,同时在网上查找了相干材料,最后终于用两个与非门和单刀双掷开关实现了从秒到分的进位.分到时的进位功效及校准功效.经由过程本次试验对数电常识有了更深刻的懂得,将其应用到了现实中来,明确了进修电子技巧基本的意义,也达到了其造就的目标.也明确了一个道理：成功就是在不竭摸索中进步实现的,碰到问题我们不克不及泄气.焦躁,甚至废弃,而要静下心来细心思虑,分部检讨,找出最终的原因进行纠正,如许才会有提高,才会一步步向本身的目标接近,才会取得本身所要寻求的成功.当然,本身的仿真技巧和应用才能照样很欠缺的,固然完成了根本的设计请求,但是许多本身想要的扩大功效还未能实现.并且许多时刻会走过许多弯路,糟蹋了许多不须要的时光.不过,此次设计阅历势必使我受益毕生,让我明确若何更好的获取常识,若何更好的理论接洽现实.往后的进修更须要不竭尽力,在获得常识的同时获得快活,真正的自动摸索,自动进修,形成本身的思维方法,不竭应用,不竭朝上进步.。

多功能电子时钟数字系统课程设计设计实验报告

多功能电子时钟数字系统课程设计设计实验报告数字系统课程设计设计实验报告———多功能电子时钟目录一、电子时钟的功能及工作介绍 01、本设计电子时钟具有的功能 02、本设计电子时钟工作介绍 0二、设计思路 0三、各模块具体介绍 (1)计数器模块： (1)控制模块： (3)四、仿真 (6)五、实验成果 (6)六、实验总结和感想 (6)1、实验错误排查和解决 (6)2、实验感想 (7)七、各模块代码 (8)1、计数器模块 (8)2、控制模块 (20)一、电子时钟的功能及工作介绍1、本设计电子时钟具有的功能1）具有显示时、分、秒的功能，能准确显示时间2）能够手动设置时间3）具有闹钟功能，可以设置闹钟的时间，然后再实际时间与设定时间相等是闹钟响，并有闹钟开关，可控制其是否响4）具有秒表功能，可以累计计时2、本设计电子时钟工作介绍此电子时钟开机后即会显示时间，其中后两位数码管显示秒，前两位数码管显示分，还可以通过拨盘开关S1来使得前两位数码管显示小时。

（开机后，按下按键1一次，会继续显示时间。

）此后，每按下按键1一次，会显示设置小时界面，按下按键1两次会显示设置分钟界面，按下按键1三次会显示闹钟设置小时界面，按下按键1四次会显示闹钟设置分钟界面，按下按键1五次会显示秒表界面。

而在每一个界面，按下按键2相应的位会开始跳动，在按下按键2时，跳动停止，此时按下按键3，即确认键，则会返回时间显示状态。

二、设计思路设计一个电子时钟，必然要用到计时器，而需要设置时间和闹钟，又需要控制器来控制系统所处的状态。

我们采用外部一个按键来切换系统的状态，用另一个按键来调整时间和启动秒表，再有一个按键来确认操作，并返回显示状态，继续等待命令。

在控制器中，需要接受外部信号，并给出信号给计时器，使其做出相应的动作。

EDA课程设计报告(数字电子时钟)

EDA课程设计报告设计题目：数字时钟的设计班级：电气工程及其自动化姓名：学号：日期：2014年6月15日目录摘要一、课程设计任务及要求 (3)1.1实验目的 (3)1.2功能设计 (4)二、整体设计思想 (4)2.1性能指标及功能设计 (4)2.2总体方框图 (4)三、详细设计 (5)3.1数字时钟的结构： (5)3.2控制模块的结构 (5)3.3.1按键处理模块 (6)3.3.2定时时钟模块 (6)3.3.3扫描时钟模块 (6)3.3.4定时计数模块 (6)3.3.5显示控制模块 (7)四、主程序 (7)五、实验步骤 (14)5.1工程建立及存盘14 5.2时序仿真14 5.3引脚锁定14 5.4硬件测试15 5.5实验结果15结束语15参考文献16EDA技术实现的数字电子时钟设计作者：指导老师：摘要EDA技术在硬件实现方面融合了大规模集成电路制造技术，IC版图设计技术、ASIC测试与封装技术、FPGA /CPLD编程下载技术、自动检测技术等；EDA技术为现代电子理论和设计的表达与实现提供了可能性。

在现代技术的所有领域中，纵观许多得以飞速发展的科学技术，多为计算机辅助设计，而非自动化设计。

显然，最早进入设计自动化的技术领域之一是电子技术，这就是为什么电子技术始终处于所有科学技术发展最前列的原因之一。

不难理解，EDA技术已不是某一学科的分支，或某种新的技能技术，应该是一门综合性学科。

它融合多学科于一体，打破了软件和硬件间的壁垒，是计算机的软件技术与硬件实现、设计效率和产品性能合二为一，它代表了电子设计技术合应用激活速的发展方向。

电子时钟以成为人们常生活中数字电子钟一般由振荡器，分频器，译码器，显示器等部分组成。

电子时钟的应用非常广泛，应用于人家庭或车站、剧场、办公室等公共场所，给人们的生活，学习，工作，娱乐带来极大的便利，尽管目前市场上以有现成电子时钟集成电路芯片，价格便宜这些都是数字电路中最基本的，应用最广的电路。

stm32数字时钟课程设计

stm32 数字时钟课程设计一、课程目标知识目标：1. 学生能理解STM32的基本结构和工作原理，掌握其编程方法。

2. 学生能掌握数字时钟的基本原理，包括时钟源、分频器、计数器等组成部分。

3. 学生能了解实时时钟（RTC）的功能及其在STM32中的应用。

技能目标：1. 学生能运用C语言编写程序，实现STM32控制数字时钟的功能。

2. 学生能通过调试工具，对程序进行调试和优化，确保数字时钟的准确性。

3. 学生能运用所学知识，设计具有实用价值的数字时钟产品。

情感态度价值观目标：1. 培养学生对电子技术和编程的兴趣，激发其探究精神。

2. 培养学生团队合作意识，使其在项目实施过程中学会相互沟通、协作。

3. 培养学生严谨、细致、负责的工作态度，提高其解决实际问题的能力。

课程性质：本课程为实践性较强的课程，结合STM32和数字时钟知识，培养学生的动手能力和实际操作技能。

学生特点：学生具备一定的电子技术基础和C语言编程能力，对实际操作感兴趣，但可能缺乏项目实践经验。

教学要求：注重理论与实践相结合，引导学生主动探索，提高其分析问题、解决问题的能力。

在教学过程中，关注学生的个体差异，因材施教，使每位学生都能在原有基础上得到提高。

将课程目标分解为具体的学习成果，便于后续教学设计和评估。

二、教学内容本课程教学内容主要包括以下几部分：1. STM32基本原理与编程基础：介绍STM32的内部结构、工作原理，C语言编程基础及其在STM32中的应用。

- 教材章节：第一章至第三章- 内容：微控制器基础、STM32硬件结构、C语言编程基础、STM32编程环境搭建。

2. 数字时钟原理与设计：讲解数字时钟的基本原理、组成部分以及设计方法。

- 教材章节：第四章至第五章- 内容：时钟源、分频器、计数器、实时时钟（RTC）、数字时钟设计方法。

3. STM32实现数字时钟功能：结合STM32和数字时钟知识，指导学生动手实践，实现数字时钟功能。

stm数字时钟课程设计

stm数字时钟课程设计一、课程目标知识目标：1. 学生能够理解数字时钟的基本原理，掌握STM32单片机的基础知识；2. 学生能够了解时钟芯片的使用方法，掌握时间计算和显示的基本技巧；3. 学生能够掌握STM32编程，实现数字时钟的功能。

技能目标：1. 学生能够运用所学知识，独立完成STM数字时钟的硬件连接和程序编写；2. 学生能够通过调试程序，解决数字时钟运行过程中出现的问题；3. 学生能够运用团队协作，完成数字时钟项目的整体设计与实现。

情感态度价值观目标：1. 学生通过本课程的学习，培养对电子制作的兴趣和热情，激发创新意识；2. 学生能够在项目实践中，体验团队合作的重要性，提高沟通与协作能力；3. 学生能够养成严谨、细心的学习态度，提高分析问题和解决问题的能力。

课程性质：本课程为实践性课程，以项目为导向，注重培养学生的动手能力和实际操作技能。

学生特点：学生具备一定的单片机基础知识，对电子制作感兴趣，具备一定的编程能力。

教学要求：教师需引导学生运用所学知识，以团队形式完成项目任务，注重培养学生的实际操作能力和团队协作精神。

在教学过程中，关注学生的学习进度和需求，及时进行指导与反馈，确保学生能够达成课程目标。

通过本课程的学习，使学生将知识转化为具体的学习成果，为后续相关课程打下坚实基础。

二、教学内容1. 数字时钟原理：介绍数字时钟的基本概念、工作原理和组成部分，结合STM32单片机的特性，分析其在数字时钟中的应用。

2. STM32单片机基础知识：回顾STM32单片机的硬件结构、编程环境和基本指令，为数字时钟编程打下基础。

3. 时钟芯片应用：学习时钟芯片（如DS1302、DS3231等）的引脚功能、通信协议和应用方法，掌握其在数字时钟中的作用。

4. 硬件连接与编程：详细讲解数字时钟的硬件连接方法，包括时钟芯片、显示模块（如LED数码管、LCD显示屏等）与STM32单片机的接线。

同时，指导学生编写程序，实现数字时钟的基本功能。

电子数字时钟课程设计报告

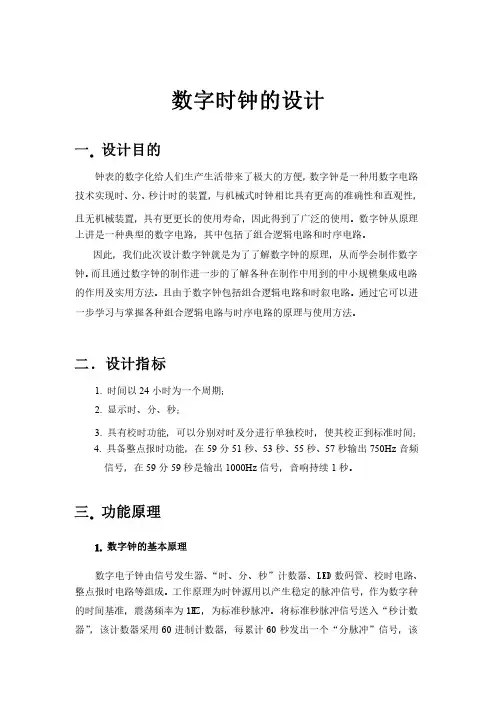

数字时钟的设计一. 设计目的钟表的数字化给人们生产生活带来了极大的方便，数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，且无机械装置，具有更更长的使用寿命，具有更更长的使用寿命，具有更更长的使用寿命，因此得到了广泛的使用。

因此得到了广泛的使用。

数字钟从原理数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。

因此，我们此次设计数字钟就是为了了解数字钟的原理，从而学会制作数字钟。

而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法。

且由于数字钟包括组合逻辑电路和时叙电路。

通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法。

二．设计指标1. 时间以24小时为一个周期；2. 显示时、分、秒；3. 具有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间；4. 具备整点报时功能，在59分51秒、53秒、55秒、57秒输出750Hz 音频信号，在59分59秒是输出1000Hz 信号，音响持续1秒。

三. 功能原理1. 数字钟的基本原理数字电子钟由信号发生器、“时、分、秒”计数器、“时、分、秒”计数器、LED LED 数码管、校时电路、整点报时电路等组成。

工作原理为时钟源用以产生稳定的脉冲信号，作为数字种的时间基准，震荡频率为1HZ 1HZ，为标准秒脉冲。

将标准秒脉冲信号送入“秒计数，为标准秒脉冲。

将标准秒脉冲信号送入“秒计数器”，该计数器采用60进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。

“分计数器”也采用60进制计数器，每累计60分，发出一个“时脉冲”信号，该信号将被送到“时计数器”。

“时计数器”采用24进制计数器，可以实现24小时的累计。

小时的累计。

LED LED 数码管将“时、分、秒”计数器的输出状态显示。

校时电路是来对“时、分、秒”显示数字进行校对调整。

数电课程设计报告数字钟的设计

数电课程设计报告第一章设计背景与要求设计要求第二章系统概述设计思想与方案选择各功能块的组成工作原理第三章单元电路设计与分析各单元电路的选择设计及工作原理分析第四章电路的组构与调试遇到的主要问题现象记录及原因分析解决措施及效果功能的测试方法,步骤,记录的数据第五章结束语对设计题目的结论性意见及进一步改进的意向说明总结设计的收获与体会附图电路总图及各个模块详图参考文献第一章设计背景与要求一．设计背景与要求在公共场所,例如车站、码头,准确的时间显得特别重要,否则很有可能给外出办事即旅行袋来麻烦;数字钟是一种用数字电路技术实现时、分、秒计时的装置,与机械式时钟相比具有更高的准确度和直观性,且无机械装置,具有更长的使用寿命,因此得到了广泛的使用;数字钟是一种典型的数字电路,包括了组合逻辑电路和时序电路;设计一个简易数字钟,具有整点报时和校时功能;1以四位LED数码管显示时、分,时为二十四进制;2时、分显示数字之间以小数点间隔,小数点以1Hz频率、50%占空比的亮、灭规律表示秒计时;3整点报时采用蜂鸣器实现;每当整点前控制蜂鸣器以低频鸣响4次,响1s、停1s,直到整点前一秒以高频响1s,整点时结束;4才用两个按键分别控制“校时”或“校分”;按下校时键时,是显示值以0~23循环变化；按下“校分”键时,分显示值以0~59循环变化,但时显示值不能变化;二．设计要求电子技术是一门实践性很强的课程,加强工程训练,特别是技能的培养,对于培养学生的素质和能力具有十分重要的作用;在电子信息类本科教学中,课程设计是一个重要的实践环节,它包括选择课题、电子电路设计、组装、调试和编写总结报告等实践内容;通过本次简易数字钟的设计,初步掌握电子线路的设计、组装及调试方法;即根据设计要求,查阅文献资料,收集、分析类似电路的性能,并通过组装调试等实践活动,使电路达到性能要求;第二章系统概述设计思想与方案选择方案一 ,利用数字电路中学习的六十进制和二十四进制计数器和三八译码器来实现数字中的时间显示;方案二,利用AT89S51单片机和74HC573八位锁存器以及利用C语言对AT89S51进行编程来实现数字钟的时间显示;由于方案一通过数电的学习我们都比较熟悉,而方案二比较复杂,涉及到比较多我们没学过的内容,所以选择方案一来实施;简易数字钟电路主体部分是三个计数器,秒、分计数器采用六十进制计数器,而时计数器采用二十四进制计数器,其中分、时计数器的计数脉冲由校正按键控制选择秒、分计数器的溢出信号或校正10Hz计数信号;计数器的输出通过七段译码后显示,同时通过数值判断电路控制蜂鸣器报时;各功能块的组成分频模块,60进制计数器模块,24进制计数器模块,4位显示译码模块,正点报时电路模块,脉冲按键消抖动处理模块工作原理一．简易数字钟的基本工作原理是对1Hz标准频率秒脉冲进行计数;当秒脉冲个数累计满60后产生一个分计数脉冲,而分计数脉冲累计满60后产生一个时计数脉冲,电路主要由3个计数器构成,秒计数和分计数为六十进制,时计数为二十四进制;将FPGA开发装置上的基准时钟OSC作为输入信号通过设计好的分频器分成1Hz~10MHz8个10倍频脉冲信号;1Hz的脉冲作为秒计数器的输入,这样实现了一个基本的计时装置;通过4位显示译码模块,可以显示出时间;时间的显示范围为00时00分~23时59分;二．当需要调整时间时,可使用数字钟的时校正和分校正进行调整,数字钟中时、分计数器都有两个计数脉冲信号源,正常工作状态时分别为时脉冲和分脉冲；校正状态时都为5~10Hz的校正脉冲;这两种状态的切换由脉冲按键控制选择器的S 端来实现;为了更准确的设定时间,需要对脉冲按键进消抖动处理;三．电路在整点前10 秒钟内开始控制蜂鸣器报时,可采用数字比较器或逻辑门判断分、秒计数器的状态码值,以不同频率的脉冲控制蜂鸣器的鸣响;第三章单元电路设计与分析各单元电路的选择1分频模块,设计一个8级倍率为10 的分频电路,输出频率分别为1Hz 、10Hz、100 Hz、1k Hz、10k Hz、100k Hz、1 MHz、10MHz8组占空比为50%的脉冲信号;260进制计数器模块,采用两片74161级联;324进制计数器模块,采用两片74161级联;44位显示译码模块,由分频器,计数器,数据选择器,七段显示译码,3-8线译码器构成一个4位LED数码显示动态扫描控制电路;其中4位计数器用74161,数据选择器用74153,七段显示译码器部分采用AHDL硬件描述语言设计;5正点报时电路模块,该模块采用与门和数据选择器74153构成6脉冲按键消抖动处理模块,采用D触发器实现消抖动,从而能够比较精确地设定时间;设计及工作原理分析1分频模块要输出8级频率差为10倍的分频电路,可采用十进制计数器级联实现;集成十进制计数器的类型很多,比较常用的有74160、74162、74190、74192和7490等;这里采用7490来实现分频,7490是二-五-十进制加计数器,片上有一个二进制计数器和一个异步五进制计数器;QA是二进制加计数器的输出,QB、QC、QD是五进制加计数器的输出,位序从告到低依次为D,C,B;该分频器一共用到7片7490,初始信号输入到第一片7490的CLKB 端口,QD输出端连接到CLKA端,作为输入,从QA引出1MHz的output端口,并引线到第二片7490的CLKB端口,依此类推,直到第七片7490连接完成如附图所示;每片7490相当于一个五进制计数器和一个二进制计数器级联实现了十进制加计数,从而实现分频;分频模块图如图所示分频模块内部结构图如下图所示260进制计数器模块采用两片74161级联,如图,下面一片74161做成十进制的,初始脉冲从CLK输入,ENT和ＥＮＰ都接高电平,而QD与QA用作为与非门的两个输入,与非门输出分别连接到自身的LDN端与上面一片74161的CLK端；上面一片74161的QC和QA端作为与非门的两个输入通过输出连接到自身的LDN,ENT 和ENP接高电平;下面一片实现从0000到1001即0~9十个状态码的计数,当下面一片为1001状态时,自身的LDN为低电平,此时QD,QC,QB,QA的状态恢复到0000,即从0开始从新计数,而上面一片74161的CLK电平改变,上面一片74161开始计数为0001,实现从0000~到0101即0到5六个状态码的计数,当上面一片状态为0101时,LDN为低电平,此时计数器为0000;这样子通过两片74161就实现了一个六十进制计数器;下图为六十进制计数器模块的示意图由六十进制计数模块构成的秒分计数如下图,下面那块六十进制技术模块表示为妙,上面那块六十进制计数模块表示为分;当妙计数模块的状态为0101 1001时,向分计数模块进位, 即通过74153M的输入C1,此时74153M输出接到分计数模块的输入端 ,通过74153M作为选择器,实现进位控制;324进制计数器模块采用两片74161级联,如图,下面一片74161做成十进制的,初始脉冲从CLK输入,ENT和ＥＮＰ都接高电平,而QD与QA用作为与非门的两个输入分别连接到自身的LDN端与上面一片74161的CLK端；上面一片74161的QB非门的一个输入通过输出连接到自身的LDN,ENT 和ENP接高电平,并且上面74161的QB端和下面一块74161的QC端通过与非门输出接到两片74161的清零端CLRN;下面一片实现从0000到1001即0~9十个状态码的计数,当下面一片为1001状态时,自身的LDN为低电平,此时QD,QC,QB,QA的状态恢复到0000,即从0开始从新计数,而上面一片74161的CLK电平改变,上面一片74161开始计数为0001,实现从0000~到0010即0到2三个状态码的计数,当上面一片状态为0010即2时,下面一片状态为0100即4时,两块74161的CLRN为低电平,此时两块74161的状态都为0000,即实现了23时过后显示00时;这样子通过两片74161就实现了一个24进制计数器;下图为24进制计数器模块示意图由二十四进制计数模块构成的时计数模块如图,下面那块六十进制技术模块表示为分,上面那块24进制计数模块表示为时;当分计数模块的状态为0101 1001时,向时计数模块进位, 即通过74153M的输入C1,此时74153M输出接到时计数模块的输入端 ,通过74153M作为选择器,实现进位控制;二十四进制计数模块构成的时计数模块44位显示译码模块由分频器,计数器,数据选择器,七段显示译码,3-8线译码器构成一个4位LED数码显示动态扫描控制电路;4位计数器由74161构成;如下图所示74161构成的4位计数器数据选择器采用两片74153 和一片74153M两片74153实现连在一起实现对四个数字的选择,而一片74153M实现对小数点的选择;如下图所示74153M构成的数据选择器两片74153构成的数据选择器七段显示译码器部分采用AHDL硬件描述语言设计,语句如下：subdesign ymqdata_in3..0 :input;a,b,c,d,e,f,g :output;begintabledata_in3..0 =>a,b,c,d,e,f,g;b"0000" =>1,1,1,1,1,1,0;b"0001" =>0,1,1,0,0,0,0;b"0010" =>1,1,0,1,1,0,1;b"0011" =>1,1,1,1,0,0,1;b"0100" =>0,1,1,0,0,1,1;b"0101" =>1,0,1,1,0,1,1;b"0110" =>0,0,1,1,1,1,1;b"0111" =>1,1,1,0,0,0,0;b"1000" =>1,1,1,1,1,1,1;b"1001" =>1,1,1,0,0,1,1;b"1010" =>1,1,1,0,1,1,1;b"1011" =>0,0,1,1,1,1,1;b"1100" =>1,0,0,0,1,1,0;b"1101" =>0,1,1,1,1,0,1;b"1110" =>1,0,0,1,1,1,1;b"1111" =>1,0,0,0,1,1,1;end table;end;整个四位显示译码模块如图所示5正点报时电路模块该模块采用与门和数据选择器74153构成,如下图所示;7个输入端口的与门控制A,当时间在59分51s,53s,55s,57s,59s的时候,A为高电平1,当秒的个位数为9时,B为高电平1,A为1,B为0时,输出C1低频率信号,A为1,B为1时输出C3高频率信号,实现整点的不同频率的报时电路;整点报时电路模块6脉冲按键消抖动处理模块采用D触发器实现消抖动,从而能够精确地设定时间;校正状态为5HZ的校正脉冲,分频器输出的10HZ通过T触发器得到5HZ的校正脉冲;如图脉冲按键消抖动处理模块通过T触发器得到的5HZ校正脉冲第四章电路的组构与调试遇到的主要问题1在用74161做二十四进制计数器时,没有深入考虑,打算采用第一片六进制,第二片四进制级联而成,结果出现问题;2时、分调整按键没有安装消抖动装置;3在设置简易数字钟的分时,时计数器也会进;现象记录及原因分析1虽然也能够计数实现二十四进制,但是不能与七段显示译码器配合使用,不能显示直观的数值,这样给用户带来不便;2在下载调试的时候,我要进行时分调整,但是有时按一下子脉冲键会进两个数值,这样子给时分的设置带来了麻烦,原因是按键没有采用消抖动装置;3在调试的时候,打算通过按键调整分,但是发现时计数器也会进位,这就不符合要求了,原因是调整分时,各计数器都按正常状况在计数,所以会按正常情况产生进位;解决措施及效果1仍然采用两片74161,第一片可以从0~9,第二片只能从0~2,而且当第二片为2的时候,第一片到4的话就都清零复位,这样不仅实现了二十四进制计数器,而且能与七段显示译码器配合使用,直观的显示数字;2在脉冲控制按键上加上了D触发器,这样子可以达到消抖动的效果;3加上选择器,把两路信号分开,当调整分的时候,不对时计数器产生进位,这样子就不会产生十进位了,解决了这个问题;功能的测试方法、步骤,记录的数据1简易数字钟的测试,将电路图连好后,分析与综合,仿真,编译,下载到仪器上,表示秒的小数点按1Hz,占空比50%跳动,分从0~59计数,分过了59后,向时计数器进1;2整点点报时功能的测试,到了整点,即59分51s,53s,55s,57s时蜂鸣器低频率间断性鸣响,59分59秒时,蜂鸣器高频率鸣响一次;3时、分调整功能的测试,按分调整键,分按一定的频率逐次加一,但是时显示不变；按时调整键,时按一定的频率逐次加一,但是分显示不变;第五章结束语对设计题目的结论性意见及进一步改进的意向说明简易数字钟的设计中,主要运用了分频器,六十进制计数器,二十四进制计数器,动态扫描显示电路,选择器,按键消抖以及门电路等数字电路方面的知识;可以在简易数字钟的基础上加上24小时和12小时转换功能,秒表功能,闹钟功能,这样更能满足人们的使用需求;总结设计的收获与体会简易数字钟的设计及实验当中,我坚持了下来,上学期的数电我学的并不好,而且对软件应用的接受能力不强,刚开始的时候做的很慢,看到别人都做好了,心里比较着急,于是,我找出了数电课本,复习所涉及的知识点,并练习所学软件,终于有了进步,可以更上同学们的进度,但数字钟的设计一直困扰我,看到别人拓展功能都做好了,自己基本的都还没做好,心里很急;在设计的过程中,碰到了很多的困难,遇到了很多问题,不断地思考与尝试,以及向同学和老师请教,但还是没能完全设计好,以后有时间还得多去实验室尝试,争取做好一些拓展功能;通过这次设计,对上学期学习的数字电路的相关知识得到了复习和巩固,也查阅了一些相关的资料,也加深了我对数字电路应用的理解,总之这次的电子技术课程设计受益匪浅;参考文献：基于FPGA的数字电路系统设计西安电子科技大学出版社数字电子技术基础电子工业出版社数字电路与逻辑设计实验及应用人民邮电出版社附图1.分频模块分频器仿真波形下图为分频器线路图2.60进制计数器模块60进制计数器仿真波形3.24进制计数器模块24进制计数器仿真波形4. 4位显示译码模块七段显示译码器模块七段显示译码器部分采用AHDL硬件描述语言设计,语句如下：subdesign ymqdata_in3..0 :input;a,b,c,d,e,f,g :output;begintabledata_in3..0 =>a,b,c,d,e,f,g;b"0000" =>1,1,1,1,1,1,0;b"0001" =>0,1,1,0,0,0,0;b"0010" =>1,1,0,1,1,0,1;b"0011" =>1,1,1,1,0,0,1;b"0100" =>0,1,1,0,0,1,1;b"0101" =>1,0,1,1,0,1,1;b"0110" =>0,0,1,1,1,1,1;b"0111" =>1,1,1,0,0,0,0;b"1000" =>1,1,1,1,1,1,1;b"1001" =>1,1,1,0,0,1,1;b"1010" =>1,1,1,0,1,1,1;b"1011" =>0,0,1,1,1,1,1;b"1100" =>1,0,0,0,1,1,0;b"1101" =>0,1,1,1,1,0,1;b"1110" =>1,0,0,1,1,1,1;b"1111" =>1,0,0,0,1,1,1;end table;end;整个4位显示译码模块四位显示译码模块。

数字时钟课程设计报告

一．设计题目数字时钟仿真设计二．设计目的和要球1）目的掌握数字时钟的工作原理和设计方法，学会用Multisim10软件操作实验内容，掌握设计性试验的实验方法。

数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，因此得到了广泛的应用。

数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。

因此，我们此次设计数字钟就是为了了解数字钟的原理，从而学会制作数字钟。

而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法。

且由于数字钟包括组合逻辑电路和时序电路。

通过它可以进一步学习和掌握各种组合逻辑电路与时序电路的原理和方法。

2）要求（1）设计一个具有时、分、秒的十进制数字显示的计时器。

（2）具有手动校时、校分的功能。

（3）通过开关能实现小时的十二进制和二十四进制转换。

（4）具有整点报时的功能，应该是每个整点完成相应点数的报时，如3点钟响3声。

三．设计原理1）总体方案设计数字时钟由振荡器、分频器、计数器、译码现实、报时等电路组成。

其中，振荡器和分频器组成标准信号发生器，直接决定计时系统的精度。

由不同进制的计数器、译码器和显示器组成计时系统。

将标准秒信号送入采用六十进制的“秒计数器”，每累计60s就发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。

“分计数器”也采用六十进制计数器，每累计60min，发出一个“时脉冲”信号，该信号将被送到“时计数器”。

“时计数器”采用二十四进制或十二进制计时器，可实现对一天24h 或12h 的累计。

译码显示电路将“时”、“分”、“秒”计数器的输出状态通过六位七段译码器显示器显示出来，可进行整点报时，计时出现误差时，可以用校时电路校时、校分。

数字时钟的原理框图如图1所示。

2）单元电路设计1.秒脉冲产生电路秒脉冲产生电路用一个1Hz 的秒脉冲时钟信号源代替。

数字电路课程设计数字时钟报告

数字电路课程设计数字时钟报告数字电路课程设计数字时钟介绍•数字电路课程设计是一门重要的电子工程课程，旨在培养学生在数字电路设计领域的能力和技巧。

•数字时钟是数字电路设计项目中一个典型的案例，可以通过该项目加深对数字电路原理和实践的理解。

设计目标•开发一个功能完备、性能稳定的数字时钟电路。

•通过数字时钟项目，培养学生的数字电路设计能力、团队合作能力和解决问题的能力。

设计步骤1.分析需求：确定数字时钟的功能和性能要求，例如显示精度、时钟模式、闹钟功能等。

2.确定器件：根据设计需求，选择适合的数字电路和组件，如时钟发生器、计数器、显示器等。

3.设计电路原理图：根据需求和选择的器件，绘制数字时钟的电路原理图。

4.进行逻辑设计：使用数字逻辑门和触发器等器件，实现数字时钟的各个功能模块。

5.进行测试：将电路搭建并连接，对数字时钟进行功能和性能测试。

6.优化和修改：根据测试结果，优化和修改电路设计，确保数字时钟的稳定性和可靠性。

7.编写报告：总结设计过程，记录问题和解决方案，描述数字时钟的设计和实现。

设计要点•确保数字时钟的显示精度和稳定性，避免数字闪烁或误差较大。

•采用合适的计数器和时钟发生器，确保数字时钟能准确计时和显示时间。

•考虑数字时钟的功耗和可靠性，选择适合的电源和元器件。

•在设计中考虑数字时钟的扩展性和功能性，如增加闹钟、温湿度显示等功能。

结论•数字时钟设计是数字电路课程中有趣而实用的项目，能够培养学生的实践能力和创造力。

•通过数字时钟项目，学生可以通过实践掌握数字电路设计的方法和技巧，提高解决问题的能力和团队协作能力。

•数字时钟设计也是一个不断优化和改进的过程，通过反复测试和修改，可以得到一个性能稳定、功能完备的数字时钟电路。

数字钟电子课程设计数字时钟

数字时钟课程设计报告姓名：学号：班级：专业：评阅老师：评分：评语：引言 (3)一. 设计意义和要求 (4)1.1设计意义 (4)1.2设计目的 (4)1.3设计要求 (4)二. 方案设计 (5)2.1设计思路 (5)2.2 方案设计 (5)三. 单元电路设计 (8)3.1秒脉冲电路 (8)3.2 计时电路 (8)3.3 译码和显示电路 (13)3.4调时调分控制电路 (13)3.5整点报时电路 (14)3.6 清零控制电路 (15)四. 调试与检测 (16)五. 总结与体会 (17)六. 元件清单 (18)七. 参考文献 (19)所谓数字钟，是指利用电子电路构成的计时器。

相对机械钟而言，数字钟能实现准确计时，并显示时，分，秒，而且可以方便，准确的对时间进行调节。

在此基础上，还可以实现整点报时的功能。

因此，数字钟的应用十分广泛。

我们要通过这次的课程设计掌握数字钟的原理，学会设计简单的数字时钟。

设计过程采用系统设计的方法，先分析任务，得到系统和要求，然后进行总体设计，划分子系统，然后进行详细设计，确定各个功能子系统中的内部电路，最后按照原理图构成实物，进行调试和改进。

一设计意义及要求1.1设计意义(1). 了解数字钟的原理和功能(2)．学会使用555定时器构成脉冲发生器(3)．了解和掌握计数器，译码器和显示器的工作原理和使用方法(4). 进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法，学会利用数字电路实现数字钟的功能1.2设计目的(1). 使学生进一步掌握数字电子技术的理论知识，培养学生工程设计能力和综合分析问题、解决问题的能力；(2). 使学生基本掌握常用电子电路的一般设计方法，提高电子电路的设计和实验能力；(3). 熟悉并学会选用电子元器件，为以后从事生产和科研工作打下一定的基础。

1.3设计要求(1). 设计一个准确计时，以数字显示时，分，秒并能校正的时钟。

(2). 小时的计时要求为“12翻1”，分和秒要求为60进制进位。

数字电子时钟课程设计报告

“电子技术”课程设计报告设计题目：数字电子时钟姓名：尹强学号：11401700616班级：电自1104班指导老师：张橙目录一、摘要 (3)二、电路仿真与设计 (3)2.1 设计目的 (3)2.2 设计内容和要求 (3)2.3 数字电子钟基本原理 (4)2.3.1、方波发生器 (4)2.3.2、设计计时电路 (6)2.3.3、显示电路 (7)2.3.4、校准电路 (8)2.3.5、整点报时电路 (9)三、存在的问题 (9)四、心得与体会 (9)附录：参考文献原理图一、摘要数字钟已成为人们日常生活中不可少的必需品，给人们的生活，学习，工作带来极大的方便。

本文介绍的数字钟是一种利用数字电路来显示时、分、秒的装置，与传统的机械钟相比，它具有走时准确，性能稳定，显示直观，无机械传动装置等特点。

数字电子钟由秒信号发生器、“时、分、秒”计数器、译码器及显示器、校时电路等组成。

秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，一般用555构成的振荡器或石英晶体振荡器加分频器来实现。

将标准秒脉冲信号送入“秒计数器”，该计数器采用60进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。

“分计数器”也采用60进制计数器，每累计60分，发出一个“时脉冲”信号，该信号将被送到“时计数器”。

“时计数器”采用24进制计数器，可以实现一天24h的累计。

译码显示电路将“时、分、秒”计数器的输出状态经七段显示译码器译码，通过六位LED显示器显示出来。

校时电路是来对“时、分、秒”显示数字进行校对调整。

关键字：计数器；译码器；显示器；校时电路二、电路仿真与设计2.1 设计目的1、熟悉集成电路的引脚安排和各芯片的逻辑功能及使用方法2、了解数字电子钟的组成及工作原理3、熟悉数字电子钟的设计与制作2.2 设计内容和要求1、以24小时为一个计数周期；2、具有“时”、“分”、“秒”数字显示；3、数码管显示电路；4、具有校时功能；5、整点前10秒，数字钟会自动报时，以示提醒；6、用EWB或PROTEUS画出电路原理图并仿真验证；2.3 数字电子钟基本原理数字电子钟的逻辑框图如图1所示。
