201408(建筑结构)京城第一高楼“中国尊”项目结构技术挑战——访“中国尊”项目方案和初步设计负责人刘鹏
中建中国尊大厦跃层电梯施工技术(图文并茂)ppt课件
背景及思路
• 跃层电梯是在本项目施工前期，土建 处于低楼层阶段时，在核心筒内开始 安装电梯，验收通过后投入使用，作 为运输施工人员的工具。
• 跃层电梯机房是可自行爬升的临时机 房，每次跳跃四层，即土建核心筒及 楼板每上升四个楼层，电梯机房向上 跳跃一次。
• 结构封顶且电梯机房完工后，将新的 电梯曳引机控制柜等机房设备安装在 最终机房内，更换相应部件后即可转 换为最终电梯。
23
主要创新——跃层电梯安装与攀升流程
电梯厅门
24
主要创新——跃层电梯安装与攀升流程
跃升流程
a.提升防护平台，提升时两层防护平台通过铁链连接同时 提升。本项目每四个楼层提升一次。定位后重做防水；b.定 线放样并加装导轨。导轨安装在工作平台上完成, 并与工作 平台交替上升。跃层过程中导轨也是每四层进行一次安装； c.提升移动机房与轿厢。通过移动机房的自提升装置将移动 机房与轿厢同时缓慢提升四层；d.安装四个楼面的井道信号 开关、厅门及召唤、显示按钮等, 并移交使用；
1
交流内容
一、背景及思路 二、主要内容及创新 三、工程应用情况
2
一、背景及思路
3
背景及思路
武汉中心(438m)
中国尊(528m)
绿地中心(636m)
随着我国经济的发展，建筑高度不断攀升
中南中心(729m)
4
背景及思路
深圳平安
天津117
广州东塔
垂直运输是超高层建筑施工过程的重点和难点 5
背景及思路
18
跃层电梯简介
2017年3月，105M层楼板施工完成，电
梯完成最后一次跃层பைடு நூலகம்将服务楼层延伸至 100层。
2018年2月，当机房二次结构完工后，开

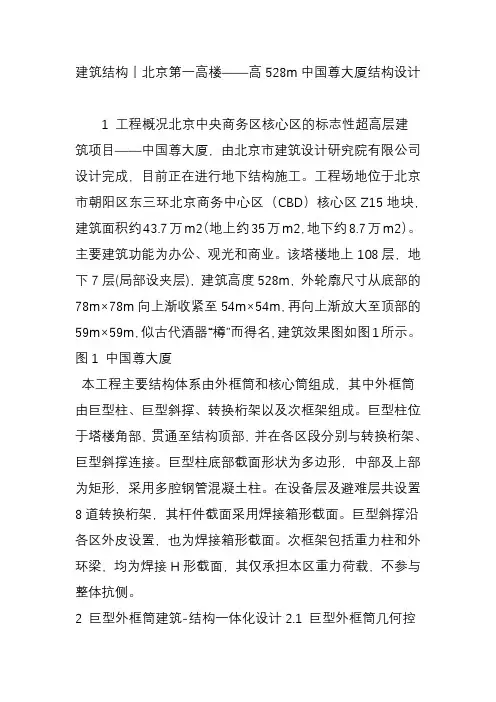

建筑结构丨北京第一高楼高528m中国尊大厦结构设计
建筑结构丨北京第一高楼——高528m中国尊大厦结构设计1 工程概况北京中央商务区核心区的标志性超高层建筑项目——中国尊大厦，由北京市建筑设计研究院有限公司设计完成，目前正在进行地下结构施工。
工程场地位于北京市朝阳区东三环北京商务中心区（CBD）核心区Z15地块，建筑面积约43.7万m2（地上约35万m2，地下约8.7万m2）。
主要建筑功能为办公、观光和商业。
该塔楼地上108层，地下7层(局部设夹层)，建筑高度528m，外轮廓尺寸从底部的78m×78m向上渐收紧至54m×54m，再向上渐放大至顶部的59m×59m，似古代酒器“樽”而得名，建筑效果图如图1所示。
图1 中国尊大厦本工程主要结构体系由外框筒和核心筒组成，其中外框筒由巨型柱、巨型斜撑、转换桁架以及次框架组成。
巨型柱位于塔楼角部，贯通至结构顶部，并在各区段分别与转换桁架、巨型斜撑连接。
巨型柱底部截面形状为多边形，中部及上部为矩形，采用多腔钢管混凝土柱。
在设备层及避难层共设置8道转换桁架，其杆件截面采用焊接箱形截面。
巨型斜撑沿各区外皮设置，也为焊接箱形截面。
次框架包括重力柱和外环梁，均为焊接H形截面，其仅承担本区重力荷载，不参与整体抗侧。
2 巨型外框筒建筑-结构一体化设计2.1 巨型外框筒几何控制面的生成中国尊大厦外轮廓的水平截面形状为倒圆角的正方形，并沿着高度平滑收放，其外完成面几何控制尺寸见图2。
巨型外框筒的外控制面采用分段折面的形式，既可以较好控制巨型外框筒与建筑外完成面的距离，又可降低结构自身的加工难度。
图2 外完成面几何控制尺寸2.2 巨型柱外轮廓的生成巨型柱从基础顶面（-31.3m）至106层（503.2m）的截面形式根据一定的规则进行变化，其具有三种截面形式：1）7层以下（-31.3～43.15m）为4根八边形截面，截面面积约为63.9m2；2）7~19层（43.15～98.65m）为8根六边形截面，截面面积约为19.5～21.3m2；3）19~106层（98.65～503.2m）为8根矩形截面，截面面积约为19.2～2.56m2。
打造首都新地标—中国尊
中国尊效果图打造首都新地标 — 中国尊中国尊项目位于北京市朝阳区CBD核心区Z15地块，总建筑高度528米，地上108层，地下7层，集甲级写字楼、会议、商业、观光以及多种配套服务功能于一体，建成后将成为北京第一高楼，首都新地标。
文｜ 刘晓霖 许金山87攻坚战。
取得这么多突破和成绩，离不开项目全体参建人员的辛苦付出。
中国尊大厦为核心筒＋巨柱＋巨型斜撑＋带状桁架混合结构体系，4根超大截面的多腔体巨型钢柱，固定在厚度为6.5米的巨大混凝土底板之上，与翼墙、核心筒钢板墙等14万吨钢构件一起，共同托起未来拔地凌空的528米高摩天大楼。
工程所用的钢构件从1000多公里外的江苏、上海等加工厂经过整体拼装后运抵北京，一件件重达数十吨的构件通过两台最大吊重100吨的M1280D塔吊，稳稳地落在高强锚栓之上。
由于钢板最厚达到120mm，焊缝最长超过15米，为有效控制构件的焊接变形，每条焊缝需要由多名焊工同时分段焊接，十几名焊工在超过35度高温的巨型柱狭小空间内，每天连续不间断焊接，对于身心都是极大考验。
随着工程的快速推进，项目部以“空间占满，时间占满”，制定了周密的平面部署和施工计划。
为加快现场施工进度，项目部专门设立计划平面部，负责计划和平面管理。
项目部每天中午召开计划部署会，把施工任务具体到小时。
现场几点开始钢筋绑扎、几点钢构件进场进行吊装、几点进行混凝土浇筑，都有严格的控制。
每天晚上钢构件进场，进行吊装焊接，白天土建钢筋班组进行竖向墙体钢筋和水平楼板钢筋绑扎，同时穿插机电专业预留预埋，随后进行混凝土浇筑。
整个流程环环相扣，紧张有序。
当现场施相比工期计划可能或开始出现偏差时，项目部会及时组织相关部门及分包单位召开工期计划讨论会，动态调整施工计划，优化施工部署。
通过两年多的艰苦奋战，项目部克服现场零场地，交通复杂等多重困难，特别是目前主体结构施工是在井筒超多，钢板剪力墙密布，钢筋与钢结构连接节点十分复杂的条件下，项目部经过加强计划管理与平面协调，优化工序，合理增加人员和设备投入，实现了目前6天一个结构层目标。

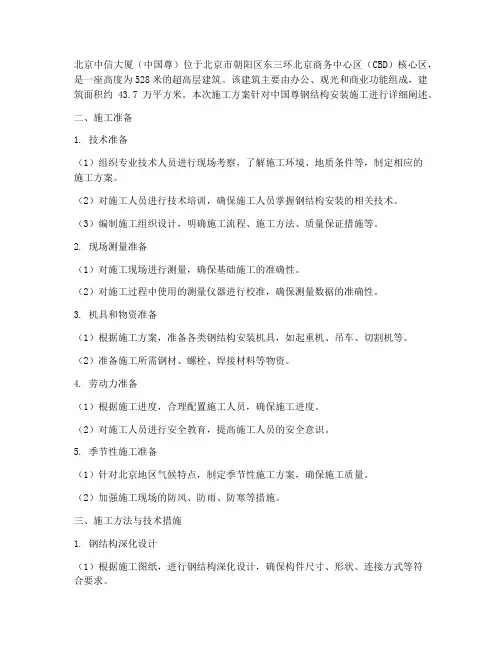

北京中国尊钢结构安装施工方案
北京中信大厦（中国尊）位于北京市朝阳区东三环北京商务中心区（CBD）核心区，是一座高度为528米的超高层建筑。
该建筑主要由办公、观光和商业功能组成，建筑面积约43.7万平方米。
本次施工方案针对中国尊钢结构安装施工进行详细阐述。
二、施工准备1. 技术准备（1）组织专业技术人员进行现场考察，了解施工环境、地质条件等，制定相应的施工方案。
（2）对施工人员进行技术培训，确保施工人员掌握钢结构安装的相关技术。
（3）编制施工组织设计，明确施工流程、施工方法、质量保证措施等。
2. 现场测量准备（1）对施工现场进行测量，确保基础施工的准确性。
（2）对施工过程中使用的测量仪器进行校准，确保测量数据的准确性。
3. 机具和物资准备（1）根据施工方案，准备各类钢结构安装机具，如起重机、吊车、切割机等。
（2）准备施工所需钢材、螺栓、焊接材料等物资。
4. 劳动力准备（1）根据施工进度，合理配置施工人员，确保施工进度。
（2）对施工人员进行安全教育，提高施工人员的安全意识。
5. 季节性施工准备（1）针对北京地区气候特点，制定季节性施工方案，确保施工质量。
（2）加强施工现场的防风、防雨、防寒等措施。
三、施工方法与技术措施1. 钢结构深化设计（1）根据施工图纸，进行钢结构深化设计，确保构件尺寸、形状、连接方式等符合要求。
（2）对构件进行编号，方便施工过程中查找。
2. 钢构件加工与运输（1）在加工厂完成钢构件的加工，确保构件质量。
（2）采用专用运输车辆将构件运至施工现场。
3. 钢结构测量（1）采用全站仪、水准仪等测量仪器，对施工现场进行测量，确保施工精度。
（2）对已安装的钢结构进行复测，确保安装质量。
4. 钢结构安装（1）采用分层退装法进行安装，确保施工安全。
（2）采用高强螺栓、焊接等方式进行连接，确保连接牢固。
5. 吊装施工（1）采用覆带式起重机进行吊装，确保吊装安全。
（2）吊装过程中，对吊装设备进行严格检查，确保吊装质量。
四、质量控制与安全措施1. 质量控制（1）严格执行施工规范和质量标准，确保施工质量。
中国尊项目一体化计划体系管理经验交流
一、难度与挑战，倒逼加强计划管理能力
3 深化、制作多家参与，协调管理重在统筹
地上主体阶段制作厂
构件制作单位
预计承担区段
中建钢构江苏有限公司
第二、四、六区段
沪宁钢机股份有限公司
第一、三、五区段
宝钢钢构股份有限公司
第八区段
武昌船舶重工有限责任公司
第七区段
深化设计由对应区段制作单位负责
制作量
约4.9万吨 约4.9万吨 约1.3万吨 约0.9万吨
的施工记录
2014年3月底-4月初
1
2
3
核心筒钢板墙安装完 成，率先封顶，
冲出±0
2014年10月11日
4
提前7天，地上
新增部分（即地下 与地上衔接部分）
安装完成
2014年12月3日
5
6
2013年10月-11月
25天，完成2100吨钢
平台安装，打通地下室 施工“生命线”
2014年5月15日
开吊，钢板墙构件
北京市朝阳区CBD核心区Z15地块 项目名称
项目（中国尊大厦）
建筑高度
地上528米/108层 地下-38米/8层
总建筑面积43.7万平方米 建筑面积
（地下8.7万平米，地上35万平米）
钢结构 用量
总用钢量13.5万吨 （地下室1.5万吨，地上12万吨）
功 能 甲级写字楼，高端商业、观光等
一、难度与挑战，倒逼加强计划管理能力
1 结构复杂，构件制造、安装难度大
结构形式 施工重难点
MC1
巨型框架支撑+型钢混凝土核心筒结构
复杂的多腔体巨型柱和超长、超厚钢板剪力墙构件， 制造厂加工及现场安装难度较大
构件制作厂、现场高空原位拼装难度较大
中国尊大厦项目总承包模式钢结构管理
与实体预拼装。
桁架预拼装方案
桁架模拟预拼装
三、制作管理
3.6 构件预拼装
构件预拼装验收：构件进行实体预拼装时业主、监理、总包、钢结构安装等单位 代表赴制作厂验收。
巨柱预拼装验收
三、制作管理
3.7 制作厂间的合作与竞争
充分运用中国尊高端项目的优势，调动各家制作单位的积极性，展开各 制作厂之间构件质量、进度大比拼。形成各家制作厂之间良好的竞争与合 作关系。
4
安装管理
四、安装管理
4.1 计划控制
严格计划控制，按照合同工期要求，编制季度、月度、专项计划、周计划。从构 件安装、校正、焊接工序时间倒排构件进场计划，做到构件进场即可安装施工。
总控计划、月度计划、 周计划、专项节点控 制计划详尽，及时交 底。
☝施工季度计划 ☝施工月计划
☜施工总 控计划
☝施工专项计划、周 计划
直 接 控 股
原材监理见证取样
中信和业 （业主）
兴澄特钢 （原材供应商）
动态统计 制作厂材料进厂 情况，建立实时 台账，形成采购 进厂互通渠道。 建立制作厂材料进场实施台账
三、制作管理
3.3 制作进度跟踪
代总包向每家制作厂委派了制作厂驻厂监造人员，建立日报、周报制度，每天
统计构件加工进度；每周汇报本周的图纸下发进度、材料采购进度、材料复试情况、
图纸变更
业主
设计院变更
深化单位变更
代总包
制作厂
安装单位
监理单位
设计变更单
二、设计管理
2.3 统一标准
为保证不同深化设计单位所初图纸一致，保证不同的深化单位与制作厂之间的 无缝对接，在工程开工之初，项目部制定了统一的图纸报审标准。 在正式出图之前，以各单位报送样图的方式，确定出最终图纸的标准格式。
528米！108层！创23个纪录！世界8度抗震区最高建筑中国尊全面封顶！
528米！108层！创23个纪录！世界8度抗震区最高建筑中国尊全面封顶！中国尊中国尊由中国建筑承建，于2013年7月29日正式开工建设，2014年12月10日地下结构全面封顶；2015年9月结构高度突破100米，2016年3月突破200米，同年8月18日突破300米，11月9日突破400米，2017年6月突破500米，8月18日，中国尊塔冠钢结构吊装完成，外框106层混凝土浇筑浇筑完成，北京第一高楼结构顺利实现封顶！中国尊用地面积11478平方米，总建筑面积43.7万平方米，其中地上35万平方米，地下8.7万平方米，建筑总高528米，建筑层数地上108层、地下7层（不含夹层），可容纳1.2万人办公。
京城第一高楼变迁1990年，京广中心竣工——统领“京城第一高楼”15年；2005年12月16日，249.9米的北京银泰中心封顶，并于2007年8月1日正式竣工，刷新北京第一高纪录。
2007年10月29日，国贸三期封顶，以330高度保持北京第一高至今（旁边260米高的财富中心三期还来不及建成就已经失去了争抢机会）。
2017年8月21日，随着常振明宣布“中国尊”的封顶，北京第一高正式易主。
528米，中信中国尊来了！（一起感受一下落差）“好看的皮囊很多，有趣的灵魂太少”今天，中国尊在北京的第一高不光是在物理高度上，更多的是灵魂上的各种第一高！中国尊位于北京市朝阳区CBD核心区，总建筑高度528米，地上108层，建筑面积35万平方米；地下7层，建筑面积8.7万平方米，基础埋深约37.8米，建成之后将成为北京第一高楼，成为国内也是世界上8度抗震区的最高建筑。
开工建设中国尊重大工程进度回顾2010年12月21日，中国尊Z15地块成交；2013年7月，中国尊正式开工；2014年5月15日，地下室施工正式揭幕；2015年10月11日，地下室核心筒率先封顶；2015年10月27日，巨柱及外框全部施工安装完成，钢结构施工冲出地面；2017年8月21日，结构全面封顶！工程主要结构体系由外框筒和核心筒组成，其中外框筒由巨型柱、巨型斜撑、转换桁架以及次框架组成。
北京金隅混凝土浇筑京城第一高楼“中国尊”
到１ ． １ ９ 亿立方米。 ２ ０ １ ３ 年Ｆ － Ｎ每立方米ｃ ＇ ３ ０ 混凝土的平均单 价仅在２ ５ ０ 元～ ２ ８ ０ 元（ 含税 ） ， 远远低于北京、 上海、 武汉等 地区， 因此整个行业利润较低 ， 加上施工单位拖欠货款严
能 的２ ０ ％。 数 据显 示 ， 至２ ０ １ ２ 年底 ， 广州有 资质 的预拌 混凝 土 企业 １ １ ９ 家， 除越 秀 区外 ， 其他 ｌ １ 个 区县 均有 预拌 混凝 土 企业 。 全 市共 有 混凝 土生 产线 ２ ６ ６ 条， 混凝 土 年生 产能力达
求。 北京金隅混凝土公司在本次浇筑前做了大量的准备工 作， 从早期的试验试配， 到浇筑前的原材料准备、 交通协
重， 导致 了预 拌 混凝 土 企业 对产 品质量 和技 术投 入 重视 不 够， 并 形成 恶性 循环 ， 导 致市场 出现低 价低 质现象 。 针对产 能严 重过 剩 、 部分 建 设 量较 小 的老城 区预拌 混
－
＿
集 团Ｐ Ｃ 构件成套设备上市
三一集团Ｐ Ｃ 构件成套设备上市暨建超集团首条Ｐ Ｃ 生 产线近 日 落成 ， 这是三一集 团与建超集 团强强合作 、 打造
拉法基集团全球一年一度的 “ 健康安全月” 自５ 月中旬 拉开帷幕之后， 其 在中国的合资企业拉法基瑞安于近日 在
北京金隅混凝土浇筑京城第一高楼 “ 中国尊”
北 京举 行 了以 “ 我 行 动＋ 我影 响＝ 我们共 同进 步” 为主题 的
健康安全月开放 日 活动。 活动吸引了来自相关 主管部门、
＿
ＩＩ Ｉ ｌ
比， 并多次组织３ 家混凝土供应商到北京金隅混凝 土垡头 站对混凝土强度、 外观、 适应Ｊ 『 生 等方面进行试配验证。
高清图解北京第一高楼中国尊基坑施工过程(高528米深40米)
高清图解北京第一高楼中国尊基坑施工过程（高528米深40米）“中国尊”档案坐落在Z15地块，为CBD核心区建筑面积最大的一个地块。
Z15地块东至金和东路、南至景辉街、西至金和路、北至规划绿地，占地面积1.1478公顷。
中信集团在11年CBD核心区地块首批出让中，以63亿元摘得该地块，总建筑面积约35万平方米。
∙“中国尊”7层至61层、102层至113层均为办公区；∙∙64层至79层为酒店；80层至99层为酒店式公寓；∙∙117层至118层分别为层高12米的观光台及层高4.5米的观光台餐厅。
∙∙地下六层分别为商业区、卸货区、停车库及设备用房层。
据悉，该规划需要历时两年才能完善，后续还有一年多的时间用来修改和深化。
∙∙建成后将是北京市最高的地标建筑。
该项目西侧与北京目前最高的建筑国贸三期对望，建筑总高528米，未来将被规划为中信集团总部大楼。
于2011年9月12日开工，2016年底竣工，预计总投资达240亿元。
∙∙2014年4月中国当代十大建筑评审委员会从中国1000多座地标建筑中，综合年代、规模、艺术性和影响力四项指标，初评出二十个建筑。
最终由此产生十大当代建筑。
设计理念∙尊，古之礼器。
意为敬奉，起时双手捧至顶，行顶天立地之势。
所以设计者以“中国尊”为北京第一高度建筑的寓意：建筑高耸直入云端，表现出顶天立地之势，与“尊”的表现不谋而合。
而且以尊为建筑形态，也有别于北京超高层建筑常见的直线形态。
∙∙外形自下而上自然缩小，形成稳重大气的金融形象，同时顶部逐渐放大，享受独在云端的无限风光，最终形成中部略有收分的双曲线建筑造型，使这一建筑林立在CBD核心区的摩楼天群中也能明显体现出庄重的东方神韵。
∙视觉效果∙曲线优美，身高约500米的“中国尊”是以灵动的弧线构成，因此虽然高大，却不失婉约，简单的建筑线条看起来极具以柔克刚的效果。
如此的设计不仅是为了追求耐看的视觉审美效果，同时也是出与构建设合理建筑结构的考虑。
中国尊项目结构设计介绍
“中国尊”项目结构设计介绍汇报人：张相勇“中国尊”项目结构设计介绍建设单位：北京中信和业投资有限公司设计团队：北京市建筑设计研究院有限公司Kohn Pedersen Fox Associatex PC (KPF)奥雅纳工程顾问中信建筑设计总院有限公司建筑院业主结构顾问：华东建筑设计研究院有限公司1工程概况主要内容1.工程概况2.结构体系3.结构体系演变4.结构计算分析5施工相关5.施工相关6.超高层建筑结构体系7.工程照片1. 工程概况1.1 工程概况●Z15项目位于北京CBD核心区。
●建筑高度约528米，是北京地区目前规建筑高度约米京地前规划中的最高楼。
●地上108层，建筑面积约35万平米。
●地下7层，建筑面积约7万平方米。
●集甲级写字楼、观光和商务会所等主要功能于一体。
●项目建设单位为北京中信和业投资有限公司。
1.2 北京CBD核心区区位图●北京商务中心区（CBD）是北京六大高端功能区之一，是首都经济发展、产业聚集和城市建设最重要的区域。
●其核心区位于国贸桥东核心位桥东北角，西起东三环路，东至针织路，北起光华东至针织路北起光华路，南至建国路。
●占地约30公顷，总建筑规模约270万㎡。
北京CBD核心区共规划19个楼座，其中高度200-300米的建筑7座，300-400米的建筑2座，最高建筑528米1座。
1.6 中国尊69米8米5米54米●塔楼从中国传统礼器“尊”的形体特征中汲取造型的灵感。
经过抽象处理和比例优化，既保持了5238顶部观光层圆尊方尊上圆下方尊，“尊”形突出独特的弧形效果，又形成了比例上的高雅和秀美。
●塔楼平面为带有圆角处理的正方形，而且上下宽度渐变。
塔底为78米宽，在385米处的腰部为54米宽部为米宽建筑高度米底部大堂米宽，顶部为69米宽。
建筑总高度528米。
78米1.7 Z0~Z4区建筑平面图Z2区标准层Z3、Z4区标准层Z0区标准层Z1区标准层1.8 Z5~观光区建筑平面图Z7区标准层观光区标准层Z6区标准层Z5区标准层1.9 B7层平面图2. 结构体系2.1 确定超高层结构体系的基本原则1）选择合理的结构体系、构件形式和布置；竖向构件宜连续贯通；各部分的质量和刚度宜均匀、连续；2）结构传递竖向荷载和地震作用途径简洁明确；重要构件和关键传力部位应增加冗余约束或有多条传力途径；3）结构的竖向和水平构件应具有必要的的承载能力、刚度和延性；具有良好的变形能力和消耗地震能量的能力；4）抗震设计宜具有多道防线；5）满足建筑外立面及功能需求；5）满足建筑外立面及功能需求6）应符合节省材料、方便施工、降低能耗与保护环境等要求等要求。
上海中心、平安金融中心、中国尊大厦超高层钢结构实力大比拼
上海中心、平安金融中心、中国尊大厦超高层钢结构实力大比拼1超高层钢结构概述在中国城市经济发展的推动下，各大城市正在建设更多的超高层建筑，这些建筑基本都选择了钢结构体系。
超高层建筑结构，一般采用框架－核心筒－伸臂桁架结构体系，其中框架一般由巨型柱和环带桁架组成，部分项目设置有巨型支撑。
a—结构模型;b—抗侧力体系。
图1上海中心大厦结构体系上海中心大厦(图1)采用巨型框架－核心筒－外伸臂结构体系，在8个机电层区布置6道两层高的外伸臂桁架和8道箱形空间环形桁架，由箱形空间环形桁架和巨型柱形成外围巨型框架。
巨型柱、角柱间的环带桁架是一整体结构，径向桁架、楼面梁上的受力传递其上，再由其传递至巨型柱。
a—结构模型;b—抗侧力体系。
图2平安金融中心大厦结构体系深圳平安中心大厦(图2)，采用巨型斜撑框架－核心筒－外伸臂结构体系。
结构设置了4道外伸臂桁架，将核心筒与巨型柱有效地连接在一起。
7道空间双桁架均匀布置于每个避难/机电层，用于连接巨型柱，使结构的外围形成巨型框架。
北京中国尊大厦(图3)采用巨型框架+混凝土核心筒(型钢柱+钢板剪力墙)结构体系，4根世界最大的多腔体巨型钢柱与翼墙、核心筒钢板墙等1.3万t钢构件一起，共同托起528m的中国尊大厦。
a—结构模型;b—模型截面。
图3中国尊大厦结构体系2巨型柱的结构形式及加工难点超高层建筑钢结构的钢柱一般设计为整体式巨型柱(如上海中心大厦、深圳平安金融中心，图4)和多腔型巨型柱(如天津高银117大厦、北京中国尊，图5)。
a—上海中心大厦巨型柱;b—深圳平安金融中心巨型柱。
图4整体式钢结构巨型柱a—天津高银117大厦巨型柱;b—北京中国尊巨型柱。
图5多腔型钢结构巨型柱m超高层建筑钢柱的截面根据受力要求，可设计为H型、箱型、日字型、田字型、王字型以及异形(巨型)柱。
这部分钢柱一般要求在工厂加工成整体出厂，其中巨型柱的装配、焊接及尺寸控制难度较大。
整体式巨型柱的加工难点:1)巨型柱外形尺寸大、重量重，整体结构形式复杂，拼装顺序要求高;2)钢板强度高、厚度大，焊接质量和焊接变形控制难度大;3)上、下节柱间拼接接口多，钢板对口错边和端口垂直度要求高。
建筑结构丨全面解读528米北京第一高楼——'中国尊'大厦设计及施工
建筑结构丨全面解读528米北京第一高楼——＇中国尊＇大厦设计及施工项目概况中国尊大厦位于北京市朝阳区东三环北京商务中心区（CBD）核心区Z15地块，建筑面积约43.7万m2（地上约35万m2，地下约8.7万m2）。
主要建筑功能为办公、观光和商业。
该塔楼地上108层，地下7层(局部设夹层)，建筑高度528m，外轮廓尺寸从底部的78m×78m向上渐收紧至54m×54m，再向上渐放大至顶部的59m×59m，似古代酒器“樽”而得名。
中国尊将是继北京国贸三期A塔楼后北京规划设计并建造的最高建筑物。
中国尊大厦效果图建设单位：中信和业投资有限公司总体设计单位：北京市建筑设计研究院有限公司合作设计单位：KPF（建筑）、ARUP （结构）施工总承包单位：中建总公司与中建三局联合体项目最新进展2016年8月17日，全球首部超500米跃层电梯在中国尊大厦中正式投入使用。
针对全球超高层项目施工过程中普遍存在的垂直运输瓶颈问题，该项目采用了跃层电梯技术。
该技术能使正式电梯在结构施工阶段提前使用，电梯机房是可自行爬升的临时机房，每次跳跃3至5层，即大厦结构核心筒每上升3至5个楼层，电梯机房就向上跳跃一次，大楼封顶且电梯机房完工后，将电梯曳引机控制柜等机房设备移至最终机房，更换相应部件后即可转换为正式电梯。
电梯运行速度由普通施工电梯的1m/s提升至4m/s，单台跃层电梯的乘客运力是同规格施工电梯的约12倍，服务楼层将随着土建结构增长而同步爬升，最大行程将达到500m，将是全球速度最快、行程最大的跃层电梯。
相比常规电梯安装方法完工时间提前约120天。
5月13日开始电梯安装，8月7日安装调试完成，8月10日顺利通过政府部门（北京市特种设备检测中心）验收。
电梯楼层按键密密麻麻目前，中国尊大厦已施工至70层，高度达333米，正式超越国贸三期的330米，成为北京第一高楼。
而距离其528米的总高度，还有38层的距离。
中国尊
中国尊中国尊是位于北京市朝阳区CBD核心区Z15地块的一幢超高层建筑，建成后将是北京市最高的地标建筑。
该项目西侧与北京目前最高的建筑国贸三期对望，建筑总高528米，未来将被规划为中信集团总部大楼。
于2011年9月12日开工，2016年底主体封顶，2018年竣工交付。
由北京中信和业有限公司投资，预计总投资达240亿元。
[1]Z15为CBD核心区建筑面积最大的一个地块。
Z15地块东至金和东路、南至景辉街、西至金和路、北至规划绿地。
中信集团在2010年12月22日CBD核心区地块首批出让中，以63亿元摘得该地块，总建筑面积约43.7万平方米。
地上108层，纯地下室7层，塔楼区地下五层，建成后将取代国贸三期成为北京第一高楼。
基坑东西约140米，南北约80米，占地面积11478平米，塔楼采用核心筒巨型框架外伸臂转换桁架结构，基础采用基础桩筏板加锚杆结构，是全球抗震性能最佳的超过500米的超高层建筑，建造全程采用先进的BIM技术，利用计算机代替人工对结构进行预拼装，减少建造中的返工及错误。
开发建设者中信集团表示，“中国尊”[2]将集甲级写字楼、会议、商业、观光以及多种配套服务功能于一体，项目建成后将吸引国际金融机构、国际500强企业进驻。
截至2014年7月，该项目已经进入到出地面前的冲刺阶段。
[3]2014年6月8日，“中国当代十大建筑”评选结果揭晓，中国尊荣获“中国当代十大建筑”。
中文名中国尊外文名Z15 Tower项目中标单位中国中信集团公司总体设计单位北京市建筑设计研究院有限公司建筑设计顾问美国 KPF建筑师事务所工程顾问单位ARUP奥雅纳工程顾问公司施工单位中建股份中建三局联合体目录1地理位置2竞标成功3设计理念4视觉效果5建成意义6开工建设7质疑8世界高楼9相关新闻▪设观光区▪获选十大1地理位置1.地理位置朝阳区光华路CBD核心区Z-15号地块；2.四至范围“中国尊”效果图东至金和东路；南至规划绿地；西至金和路；北至光华路。
中国尊
地下室钢结构
中国尊大厦地下室为
巨型框架＋混凝土核
心筒（型钢柱＋钢板
剪力墙）结构体系， 共8层，建筑面积8.7 万平方米，4根平面 尺寸为34.39米 ×32.79米巨型钢柱， 固定在近5.6万立方米， 厚6.5米的巨大混凝土 底板之上，与翼墙、
核心筒钢板墙等共 1.35万吨钢构件一起， 筑成中国尊钢结构主 楼的坚实根基。
由北京中信和业有 限公司投资，“中 国尊”将集甲级写
大体积底板浇筑
中国尊大厦基坑 深度38米，局部 达到40米。其基 础底板东西长136 米，南北宽84米。 总体积达到6.2万 立方米，其中塔 楼区、过渡区底 板厚度分别为6.5 米、4.5米。
中国尊
• 中国尊”构思源于中国传统礼器之重宝 “尊”的意象；建筑外观为菱形机理，源 于中国传统器皿之一竹器；建筑顶部的空 间设计取自“孔明灯”的形态意象。
中国尊介绍
• 中国尊是位于北京市朝阳区CBD核心区Z15 地块的一幢超高层建筑，项目总建筑面积 43.7万平方米，地上总建筑面积约35万m2 地下8层，地上108层，高度528米，建成后 将是北京市最高的地标建筑。预计将成为 全球类似抗震设防水准下的最高建筑。
“尊”荣初现：京城第一高楼探秘
“尊”荣初现：京城第一高楼探秘本期老刘向前看，与各位看官一同参观下东三环边上这座正在建设中的北京第一高楼----中国尊大厦。
中国尊大厦设计构思源于中国青铜器中'尊'的造型。
在区域空间设计上也是有讲究的，从南侧长安街上望过去，多栋超高层建筑在中央绿轴两侧向北延展，按设计师的说法叫强烈的秩序感和导向性，凸显出绿轴终端的'尊'容。
作为全球第一座在地震8 度设防区上建设的500米以上的超高层建筑，中国尊按照最高抗震等级和安全标准设计。
两句话放在一块儿，老刘也糊涂了，到底是说安全呢还是说安全呢？2011年9月19日中国尊正式开工，下面咱们说说建设过程中刷新的各种记录。
首先是挖坑，基坑深40米，刷新中国民用建筑基坑深度最深纪录。
底板是中国尊大厦地基的核心，这个巨大无比的水泥块决定了北京第一高楼能否站得稳，被称作“京城第一大板”，无数的混凝土罐车在狭窄的街道上排成蔚为壮观的队形，连续93 小时一次性浇筑完成。
下面该轮到超高层建筑最主要的建筑材料---钢出场了。
中国尊地下是混凝土核心筒外面包着巨型钢结构框架，4根世界最大的多腔体巨型钢柱，固定在厚度为6.5米的混凝土底板上，与翼墙、核心筒钢板墙等1.3万吨钢构件共同筑成地下根基，托起528米高的中国尊大厦。
2014年12月10日，地下结构冲出地平面，下面要解决爬高问题了。
为提高施工效率，中国尊采用世界房建施工领域最重、面积最大、承载力最高的集成型智能顶升钢平台，还将2 台大型塔吊与钢平台一体化，同步爬升。
平台外挂9层手脚架，逐步顶升到500多米高空，工人就是在这里在进行施工作业。
施工结束后，外挂架被大卸十六块儿，由塔吊从528米的高空吊回地面。
高楼最大的问题是如何快速把材料和施工人员运上去，中国尊有12 部施工电梯，还提前使用了14 部正式电梯。
其中，在世界上首次使用了超高跃层电梯（jumplift），结构封顶后即可立即转换为正式电梯。
挑战京城最高建筑引领超高层“智慧高度”——中建安装工程有限公
Ｉ Ｍ技 术 已覆 盖 体 系，并在过程 中不断完善 制度 和责 日签订 了机 电总承 包工程合 同 。中建 调例会 。在 中国尊 ，Ｂ
安 装工 程 有 限公 司 作 为 中 国尊 项 目 了建筑 的全生命周期 。从深化设计 、
任制 。成立计划协调部 ，编制详 细的
机 电总承包单位 ，成为北京市 第一家 机 电管线 排布 、施 工组织 ，到进 度管 总计划 、年计划 、月计 划 、周计 划和 机 电总承包单位 在北京市建委 完成备 理 、物资 管理 、成本 控制 、质量监 控 节点计 划 ，采用进 度计 划软件 比照现 案 ，实现本项 目的双总包管理模式 。 等方 面 ，ＢＩ Ｍ技术 不断改革 着传统 建 场进度 进行计划落 实、调整和纠 偏 ，
接邻 ．南侧隔文化 中心用地 与核心 区 金质 奖、中国建设 工程 鲁班奖 、绿 色 成后再 利用三维扫描仪 复核管道 安装
中央绿地相邻 至景辉街。 总建 筑面积 中 国建 筑 三 星 认 证 、 美 国 绿 色 建 筑 协 偏差并进行调整纠偏 。 ４ ３ ． ７ 万ｍ 。其中地下７ 层 ，８ ． ７ 万ｍ ； 会Ｌ Ｅ Ｅ Ｄ ＣＳ 认证金级 ，并要 求获 得北 中建安装工程 有限公司 中国尊大 厦机 电总承包项 目部致 力于新技 术的
程通畅 ，共编制 １ ８ ４ 项物资报审计 划。
排 水、临 时排 污 、临 时通风 等 ，缩减 计 、施工总承包 、监理和各专 业分包
先 后组织业 主、建立及各分 包进行物 临时性设施 ，实现无缝转 接并节约工 提供 接 Ｅ ｌ 。使各相 关单位 的共 享信息
资考察 、厂 家技 术交流 。物 资采购采 期 。考虑到 临时设施对后 续正式管道 均 可上传协 同平 台 ，达到高效 协同办 用招标 竞价 ，严 格控制采购成本。
