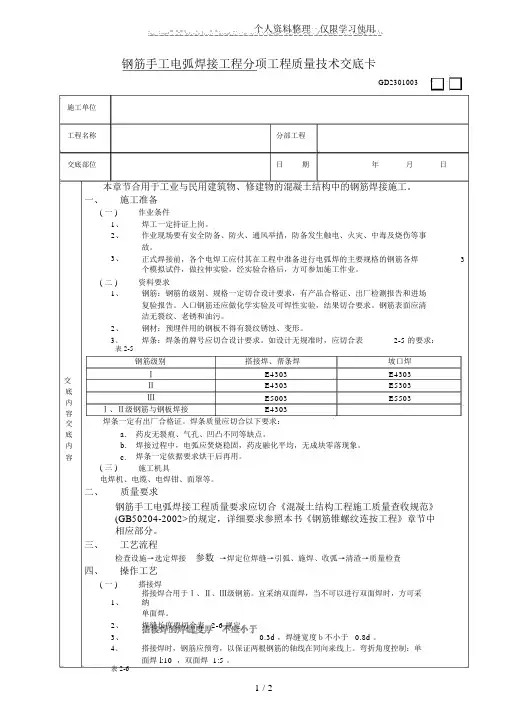

个人资料整理仅限学习使用钢筋手工电弧焊接工程分项工程质量技术交底卡GD2301003施工单位工程名称分部工程交底部位日期年月日本章节合用于工业与民用建筑物、修建物的混凝土结构中的钢筋焊接施工。
一、施工准备( 一 )作业条件1、焊工一定持证上岗。
2、作业现场要有安全防备、防火、通风举措，防备发生触电、火灾、中毒及烧伤等事故。
3、正式焊接前，各个电焊工应付其在工程中准备进行电弧焊的主要规格的钢筋各焊3个模拟试件，做拉伸实验，经实验合格后，方可参加施工作业。
( 二 )资料要求1、钢筋：钢筋的级别、规格一定切合设计要求，有产品合格证、出厂检测报告和进场复验报告。
入口钢筋还应做化学实验及可焊性实验，结果切合要求。
钢筋表面应清洁无裂纹、老锈和油污。
2、钢材：预埋件用的钢板不得有裂纹锈蚀、变形。
3、焊条：焊条的牌号应切合设计要求。
如设计无规准时，应切合表2-5 的要求：表 2-5钢筋级别搭接焊、帮条焊坡口焊交ⅠE4303E4303ⅡE4303E5303底ⅢE5003E5503内Ⅰ、Ⅱ级钢筋与钢板焊接E4303容焊条一定有出厂合格证。
焊条质量应切合以下要求：交a.药皮无裂痕、气孔、凹凸不同等缺点。
底内 b.焊接过程中，电弧应焚烧稳固，药皮融化平均，无成块零落现象。
容 c.焊条一定依据要求烘干后再用。
( 三 )施工机具电焊机、电缆、电焊钳、面罩等。
二、质量要求钢筋手工电弧焊接工程质量要求应切合《混凝土结构工程施工质量查收规范》(GB50204-2002>的规定，详细要求参照本书《钢筋锥螺纹连按工程》章节中相应部分。
三、工艺流程检查设施→选定焊接参数→焊定位焊缝→引弧、施焊、收弧→清渣→质量检查四、操作工艺( 一 )搭接焊1、搭接焊合用于Ⅰ、Ⅱ、Ⅲ级钢筋。
宜采纳双面焊，当不可以进行双面焊时，方可采纳单面焊。
2、焊缝长度要切合表 2-6 规定。
3、0.3d ，焊缝宽度ｂ不小于 0.8d 。
4、搭接焊时，钢筋应预弯，以保证两根钢筋的轴线在同向来线上。
钢筋手工电弧焊接技术交底
