• 7.2.1 门及其框架的结构应在经过一定时间使用 后不产生变形,为此,宜采用金属制造。
• 8.17.1 轿厢应设置永久性的电气照明装置,控制 装置上的照度宜不小于50 lx,轿厢地板上的照度 宜不小于50 1x。
• 9.1.2 钢丝绳应符合下列要求: b)钢丝的抗拉强度(宜):
• 9.9.6.2对于摩擦型限速器,则宜考虑摩擦系数 Umax=0.2时的情况。
EN81-1《电梯制造与安装安全规范》1998年版
推荐性标准的内容
• 1 范围 • 2 引用标准 • 3 定义 • 4 单位和符号 • 附录C 技术资料 • 附录E 定期检验、重大改装或事故后检验 • 附录G 导轨验算 • 附录M 曳引力计算 • 附录ZA 本标准对欧洲电梯指令EU的符合性说明
推荐性标准的内容
• 电梯各次受力的值由电梯制造商提供,在土建布置图上体 现,电梯买主负责落实,建筑设计者按照提供的数据进行 设计,施工单位按建筑设计要求施工。
• 结构上的问题是否符合电梯的安装,由电梯制造商进行 确认。
买主和供应商之间所作的协商内容
• 电梯的预定用途; • 环境条件; • 土建工程问题; • 安装地点的其他方面的问题。

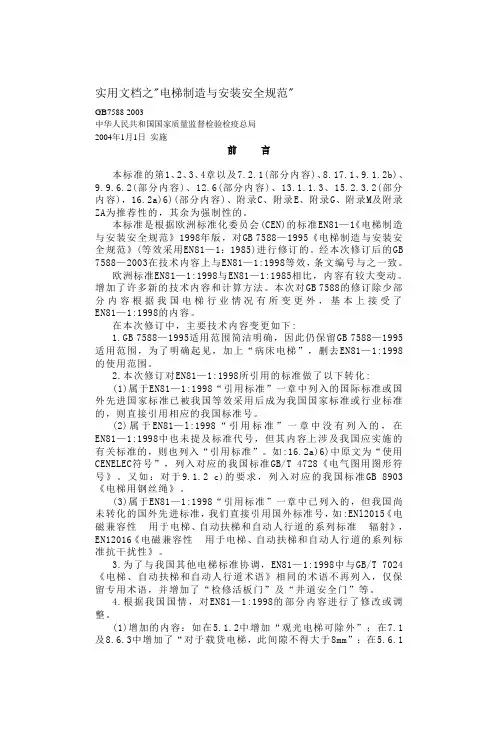

前言
• 本标准的第1、2、3、4章以及7.2.1(部分内容)、 8.17.1、9.1.2b)、9.9.6.2(部分内容)、12.6(部分 内容)、13.1.1.3、15.2.3.2(部分内容), 16.2a)6)(部分内容)、附录C、附录E、附录G、附 录M及附录ZA为推荐性的,其余为强制性的。
• 推荐性标准的表述为“宜” • 本标准是根据欧洲标准化委员会(CEN)的标准
应考虑的问题
• 承载支撑件的设计,应保证在0~100%额定载荷下电梯均能安全运行 • 一个人可能施加的水平力:
a)静力:300 N; b)撞击பைடு நூலகம்产生的力:1000N;
• 下列机械故障应考虑: a)悬挂装置的破断; b)曳引轮上曳引绳失控滑移; c)辅助绳、链和带的所有连接的破断和松驰; d)参与对制动轮或盘制动的机电制动器机械零部件之一失效; e)与主驱动机组和曳引轮有关零部件的失效。
a)轿内选层按钮宜标以一2、一l、0、1、2、3等;
b)再开门按钮宜标以符号:
• 电梯最迟到交付使用时,电梯的基本性能应记录在记录本 上,或编制档案。此记录本或档案应包括:
•
a)技术部分:6)电气原理图(宜使用GB/T 4728符号);
EN81-1 0 引言
• 本标准从保护人员和货物的观点制定乘客 电梯和载货电梯的安全规范,防止发生与 使用人员、电梯维护或紧急操作相关的事 故的危险。
电梯制造与安装安 全规范解读
标准的出处
• GB7588-2003《电梯制造与安装安全规范》 • 等效采用欧洲标准化委员会(CEN)的 • EN81-1《Safety rules for the construction and
installation of electric lifts》 • JG5071 -1996《液压电梯》(报批稿《液压《电
可能因下列事故造成危险
•
a)剪切;(安装监检应注意)
•
b)挤压;
•
c)坠落;
•
d)撞击;
•
e)被困;
•
f)火灾;
•
g)电击;
•
h)由下列原因引起的材料失效:
•
1)机械损伤;
•
2)磨损;
•
3)锈蚀。
保护的人员
• a)使用人员; • b)维护和检查人员; • c)电梯井道、机房和滑轮间(如有)外面的
人员。 • 从监检的角度看:应包含安装人员
保护的物体
• a)轿厢中的装载物; • b)电梯的零部件; • c)安装电梯的建筑。
GB7588未体现的标准
• GB7588未列入的标准,按照电气、机械及包括建筑构件 防火保护在内的建筑结构的通用技术规范标准执行。
• 电梯出厂时是散装的部件,其整机的组装必须在建筑物内 完成,因此电梯买主与制造商应协调好电梯与建筑物的关 系,明确建筑施工与电梯设备安装的责任关系。
梯制造与安装安全规范》GB21240-2007)等效 EN81-2 • GB16899-1997《自动扶梯和自动人行道的制造 与安装安全规范》等效EN115
标准的引用
• GB 7588-2003电梯制造与安装安全规范 eqv EN81-1:1998 (代替GB 7588-1995)
• GB 10060-93电梯安装验收规范 代替GB 10060-88 • GB 50182-93电气装置安装工程 电梯电气装置施工及验收规范 • GB8903-1988电梯用钢丝绳eqv ISO 4344:1983 • GB/T 10058-1997电梯技术条件 代替GB 10058 88 • GB/T 10059-1997电梯试验方法 代替GB 10059-88 • GB/T7025.1~3-1997电梯主参数及轿厢、井道机房的型式与尺寸eqv ISO 4190-1~-3:1990
推荐性标准的内容
12.6 当电源为额定频率,电动机施以额定电压时,电梯轿厢 在半载,向下运行至行程中段(除去加速和减速段)时的速 度,不得大于额定速度的105%,宜不小于额定速度的92 %。
• 13.1.1.3 电磁兼容性宜符合EN 12015和EN 12016的要求。
• 15.2.3.2 控制装置应有明显的、易于识别其功能的标志。 推荐使用以下标记:
装有电梯的大楼管理机构,应能有效地响应应急召唤,而没有不恰当的延时 (五方对讲) 通常应提供用于提升笨重设备的设施 (吊钩) 为了保证机房中设备的正常运行, 如考虑设备散发的热量, 机房中的环境温度应保持在(5—40)℃
(代替GB 7025-86) • GB/T 7024-1997电梯、自动扶梯、自动人行道术语
(代替GB 7024.1-86) • GB/T 12974-91交流电梯电动机通用技术条件 • GB/T13435-92电梯曳引机 • JG/T5009-92电梯操作装置、信号及附件 • JG/T5010-92住宅电梯的配置和选择 • JG/T5072.1-1996电梯T型导轨 • JG/T5072.2-1996电梯T型导轨检验规则 • JG/T5072.3-1996电梯对重用空心导轨 • GA 109-1995电梯层门耐火试验方法
• 8.17.1 轿厢应设置永久性的电气照明装置,控制 装置上的照度宜不小于50 lx,轿厢地板上的照度 宜不小于50 1x。
• 9.1.2 钢丝绳应符合下列要求: b)钢丝的抗拉强度(宜):
• 9.9.6.2对于摩擦型限速器,则宜考虑摩擦系数 Umax=0.2时的情况。
EN81-1《电梯制造与安装安全规范》1998年版
推荐性标准的内容
• 1 范围 • 2 引用标准 • 3 定义 • 4 单位和符号 • 附录C 技术资料 • 附录E 定期检验、重大改装或事故后检验 • 附录G 导轨验算 • 附录M 曳引力计算 • 附录ZA 本标准对欧洲电梯指令EU的符合性说明
推荐性标准的内容
• 电梯各次受力的值由电梯制造商提供,在土建布置图上体 现,电梯买主负责落实,建筑设计者按照提供的数据进行 设计,施工单位按建筑设计要求施工。
• 结构上的问题是否符合电梯的安装,由电梯制造商进行 确认。
买主和供应商之间所作的协商内容
• 电梯的预定用途; • 环境条件; • 土建工程问题; • 安装地点的其他方面的问题。
前言
• 本标准的第1、2、3、4章以及7.2.1(部分内容)、 8.17.1、9.1.2b)、9.9.6.2(部分内容)、12.6(部分 内容)、13.1.1.3、15.2.3.2(部分内容), 16.2a)6)(部分内容)、附录C、附录E、附录G、附 录M及附录ZA为推荐性的,其余为强制性的。
• 推荐性标准的表述为“宜” • 本标准是根据欧洲标准化委员会(CEN)的标准
应考虑的问题
• 承载支撑件的设计,应保证在0~100%额定载荷下电梯均能安全运行 • 一个人可能施加的水平力:
a)静力:300 N; b)撞击பைடு நூலகம்产生的力:1000N;
• 下列机械故障应考虑: a)悬挂装置的破断; b)曳引轮上曳引绳失控滑移; c)辅助绳、链和带的所有连接的破断和松驰; d)参与对制动轮或盘制动的机电制动器机械零部件之一失效; e)与主驱动机组和曳引轮有关零部件的失效。
a)轿内选层按钮宜标以一2、一l、0、1、2、3等;
b)再开门按钮宜标以符号:
• 电梯最迟到交付使用时,电梯的基本性能应记录在记录本 上,或编制档案。此记录本或档案应包括:
•
a)技术部分:6)电气原理图(宜使用GB/T 4728符号);
EN81-1 0 引言
• 本标准从保护人员和货物的观点制定乘客 电梯和载货电梯的安全规范,防止发生与 使用人员、电梯维护或紧急操作相关的事 故的危险。
电梯制造与安装安 全规范解读
标准的出处
• GB7588-2003《电梯制造与安装安全规范》 • 等效采用欧洲标准化委员会(CEN)的 • EN81-1《Safety rules for the construction and
installation of electric lifts》 • JG5071 -1996《液压电梯》(报批稿《液压《电
可能因下列事故造成危险
•
a)剪切;(安装监检应注意)
•
b)挤压;
•
c)坠落;
•
d)撞击;
•
e)被困;
•
f)火灾;
•
g)电击;
•
h)由下列原因引起的材料失效:
•
1)机械损伤;
•
2)磨损;
•
3)锈蚀。
保护的人员
• a)使用人员; • b)维护和检查人员; • c)电梯井道、机房和滑轮间(如有)外面的
人员。 • 从监检的角度看:应包含安装人员
保护的物体
• a)轿厢中的装载物; • b)电梯的零部件; • c)安装电梯的建筑。
GB7588未体现的标准
• GB7588未列入的标准,按照电气、机械及包括建筑构件 防火保护在内的建筑结构的通用技术规范标准执行。
• 电梯出厂时是散装的部件,其整机的组装必须在建筑物内 完成,因此电梯买主与制造商应协调好电梯与建筑物的关 系,明确建筑施工与电梯设备安装的责任关系。
梯制造与安装安全规范》GB21240-2007)等效 EN81-2 • GB16899-1997《自动扶梯和自动人行道的制造 与安装安全规范》等效EN115
标准的引用
• GB 7588-2003电梯制造与安装安全规范 eqv EN81-1:1998 (代替GB 7588-1995)
• GB 10060-93电梯安装验收规范 代替GB 10060-88 • GB 50182-93电气装置安装工程 电梯电气装置施工及验收规范 • GB8903-1988电梯用钢丝绳eqv ISO 4344:1983 • GB/T 10058-1997电梯技术条件 代替GB 10058 88 • GB/T 10059-1997电梯试验方法 代替GB 10059-88 • GB/T7025.1~3-1997电梯主参数及轿厢、井道机房的型式与尺寸eqv ISO 4190-1~-3:1990
推荐性标准的内容
12.6 当电源为额定频率,电动机施以额定电压时,电梯轿厢 在半载,向下运行至行程中段(除去加速和减速段)时的速 度,不得大于额定速度的105%,宜不小于额定速度的92 %。
• 13.1.1.3 电磁兼容性宜符合EN 12015和EN 12016的要求。
• 15.2.3.2 控制装置应有明显的、易于识别其功能的标志。 推荐使用以下标记:
装有电梯的大楼管理机构,应能有效地响应应急召唤,而没有不恰当的延时 (五方对讲) 通常应提供用于提升笨重设备的设施 (吊钩) 为了保证机房中设备的正常运行, 如考虑设备散发的热量, 机房中的环境温度应保持在(5—40)℃
(代替GB 7025-86) • GB/T 7024-1997电梯、自动扶梯、自动人行道术语
(代替GB 7024.1-86) • GB/T 12974-91交流电梯电动机通用技术条件 • GB/T13435-92电梯曳引机 • JG/T5009-92电梯操作装置、信号及附件 • JG/T5010-92住宅电梯的配置和选择 • JG/T5072.1-1996电梯T型导轨 • JG/T5072.2-1996电梯T型导轨检验规则 • JG/T5072.3-1996电梯对重用空心导轨 • GA 109-1995电梯层门耐火试验方法
