PROE_各种齿轮的画法-全图解

PROE画各种齿轮齿轮传动是最重要的机械传动之一。

齿轮零件具有传动效率高、传动比稳定、结构紧凑等优点。

因而齿轮零件应用广泛，同时齿轮零件的结构形式也多种多样。

根据齿廓的发生线不同，齿轮可以分为渐开线齿轮和圆弧齿轮。

根据齿轮的结构形式的不同，齿轮又可以分为直齿轮、斜齿轮和锥齿轮等。

本章将详细介绍用Pro/E创建标准直齿轮、斜齿轮、圆锥齿轮、圆弧齿轮以及蜗轮蜗杆的设计过程。

3.1直齿轮的创建3.1.1渐开线的几何分析图3-1 渐开线的几何分析渐开线是由一条线段绕齿轮基圆旋转形成的曲线。

渐开线的几何分析如图3-1所示。

线段s绕圆弧旋转，其一端点A划过的一条轨迹即为渐开线。

图中点（x1,y1）的坐标为：x1=r*cos(ang),y1=r*sin(ang) 。

(其中r为圆半径，ang为图示角度)对于Pro/E关系式，系统存在一个变量t，t的变化范围是0～1。

从而可以通过（x1,y1）建立（x,y）的坐标，即为渐开线的方程。

ang=t*90s=(PI*r*t)/2x1=r*cos(ang)y1=r*sin(ang)x=x1+(s*sin(ang))y=y1-(s*cos(ang))z=0以上为定义在xy平面上的渐开线方程，可通过修改x，y，z的坐标关系来定义在其它面上的方程，在此不再重复。

3.1.2直齿轮的建模分析本小节将介绍参数化创建直齿圆柱齿轮的方法，参数化创建齿轮的过程相对复杂，其中要用到许多与齿轮有关的参数以及关系式。

直齿轮的建模分析（如图3-2所示）：（1）创建齿轮的基本圆这一步用草绘曲线的方法，创建齿轮的基本圆，包括齿顶圆、基圆、分度圆、齿根圆。

并且用事先设置好的参数来控制圆的大小。

（2）创建渐开线用从方程来生成渐开线的方法，创建渐开线，本章的第一小节分析了渐开线方程的相关知识。

（3）镜像渐开线首先创建一个用于镜像的平面，然后通过该平面，镜像第2步创建的渐开线，并且用关系式来控制镜像平面的角度。

图解-齿轮画法解读

模数mn，主视图一般采用半剖，用细实线在未剖部分画上三条斜线或“人字线”，但线的方
向及角度应与所设计的齿轮一致。
锥齿轮
轮齿
锥齿轮——与设计有关
背锥。将背锥展开得一扇形齿轮，假想将该扇形齿轮补全为完整的直齿圆柱齿轮，这个假想的直齿圆柱齿轮就是锥齿轮的当量齿轮。
这才是锥齿轮的标准模数
①
背锥展开得到的扇形齿轮 ——假想的
② ④ 当量齿轮 ③ ⑤
将扇形齿轮补全 ——还是假想的
锥齿轮
大端模数齿数 m z α X 8-7-7 5 20 20° 齿形角变位系数精度等级配对齿轮图号齿数 30
锥齿轮的啮合画法
注意啮合区的画法，共有5条线。
其实，带轮与齿轮的结构大同小异，只是轮缘部分不同而已。所以带轮的结构也分为：实心式、腹板式和轮辐式三类。
采用范成法加工齿轮，有时会出现根切现象，即齿根的渐开线齿廓被切去一块，使轮齿承载能力大大降低。根切的原因是齿数过少。那么，不产生根切的最少齿数是多少呢？
根切的齿轮
标准齿轮不根切的最小齿数为： zmin=17
13齿
不根切的齿轮
18齿
齿轮正确啮合条件之一：两齿轮的模数相等 m1=m2=m
轮辐式实心式
腹板式。腹板式（孔板式）
齿轮的结构
！
假如我说齿轮的视图要这样画，你有何感想？
按投影关系画出每条轮廓线渐开线！你画画试试？
只有40齿，如果有200齿呢？
这样画齿轮太坑人了，一辈子能画几个？有没有简单一些的画法呢？
实心式齿轮先说说实心式齿轮的画法——
这个表格放在图纸的右上角，当然，图纸上还必须有标题栏、技术要求等等。本例限于幅面，没法一一列出。

齿轮的画法

齿轮的画法-直齿轮
第四步、画齿轮的渐开线。点击按钮得到后面的对话框
击“完成”。，选择“从方程”再点
得到后面对话框
提示我们选择坐标系。
点击模型树中的坐标系框。
又得到后面的对话
齿轮的画法-直齿轮
第四步、画齿轮的渐开线。承上页，得到对话框框如后图选择“笛卡尔”，得到对话
齿轮的画法-直齿轮
齿轮的画法-直齿轮
第六步、画另一条齿轮渐开线点击画点的按钮，再按住键盘上的“ctrl”键，选取节圆线和齿轮渐开线，可以得到交点point0，再点击对话框中的“确定”，得到交点。
2.通过交点和中心点画一条线点击草绘按钮，选择“front”为草绘平面，选择 “top”和“right”和point0为参照。点击对话框中的“草绘”，转到草绘界面。点击画直线按钮，草绘一条对过中心和point0的直线。再点击右栏中的按钮。得到我们想要的直线。
齿轮的画法-锥齿轮
前面我们讲过，所画的齿根圆线比较实际的齿根线要长，在这里可以看出来。直接导致我们使用合并工具时不能将所有面同时合并，只能两两合并，最后得到一个曲面了。如下图可以看出长出来的齿根线。
齿轮的画法-锥齿轮
依次先点两个相邻曲面再点击合并工具按钮并成一个整曲面，如下图：，将曲面合
齿轮的画法-直齿轮
第五步、画齿顶圆.节圆和齿根圆。得到的曲线如图中的三个圆。
齿轮的画法-直齿轮
第六步、画另一条齿轮渐开线然后再怎么做呢？我们现在只画了一条齿轮渐线，另一条齿轮渐线怎么画出来呢？我们知道，齿轮的啮合是在节圆上，就是说在节圆上齿轮的厚度和齿槽的宽度是相等的。那么节圆上的两个齿廓线点与中心的夹角就应该是360度除以齿数的两倍。我们这个齿轮是34齿，就是说夹角是360/68度。我们要用对称的方法做出另外一条齿廓线。得到对称面与其中一条线的夹角是360/136度。好了，我们就去做这条对称面。做对称面，首先必须要画出中心点与齿廓面和节圆交战点的线，如下： 1.找到交点。

9_标准件和常用件_齿轮_滚动轴承_键_销_弹簧

8
1
•
直齿轮各部分名称及其尺寸代号
齿形角：齿廓曲线在分度圆上的一点处的速度方向与曲线在该点处的法
线方向（即力的作用线方向）之间所夹的锐角称为分度圆齿形角，用 α
表示。齿形角α也已经标准化。我国规定α=20°,即规定分度圆为通过齿廓曲线上齿形角为20°的点所作的圆。因此分度圆是具有标准模数和
标准齿形角的圆。
普通平键
GB 1096-79
圆头普通平键－A型平头普通平键－B型单圆头普通平键－C型 b x h(键宽x键高)可根据轴的直径由 GB1096－79中直接查表得到。键长l 一般应比相应的轮毂长度短5－ 10mm，并取相近的标准值.
b＝18mm，h＝11mm，L＝100mm 的 A 型普通平键：键型号码 b x l GB1096-76 例如：键18×100GB1096-79
第二位
第一位
0 1 2 3
代号
内径尺寸 /mm
0
深沟球轴承 6200 调心滚子轴承 23208
10
内径/5的商**
40
22、28、32 及500以上
/内径***
调心滚子轴承30/500 深沟球轴承62/22
500 22
注：1、*内径为22、28、32mm的除外；轴承内径小于10mm的轴承代号见轴承手册。 2、**公称内径除以5的商数。商数为个位数时，需在商数左边加"0"； 3、***用公称内径(mm)直接表示，但在与尺寸系列之间用"/"分开。
9
1
•
直齿轮各部分名称及其尺寸代号
齿顶高系数：齿轮的齿顶高通常规定为与模数成一定的比，该比值称
为齿顶高系数，用ha*表示，即ha*=ha/m，我国规定正常齿轮的顶高系数 ha*=1，因此有 ha=ha*m=m。

机械制图齿轮的画法(课堂PPT)

机械制图齿轮的画法(课堂PPT)一、齿轮的定义和分类齿轮是机械传动中常用的一种元件，可以把动力沿着轴线传递到另一个轴上，实现功率传输、速度变换和转矩变换等功能。

齿轮可以分为直齿轮、斜齿轮、内齿轮、齿条和蜗轮等几种类型，其中直齿轮和斜齿轮应用最为广泛。

二、齿轮的基本参数1. 基本齿形参数：这是指齿轮齿形的几何参数，包括齿高、齿宽、齿顶高等。

这些参数在制图时需要根据实际情况进行选择和绘制。

2. 齿轮模数：齿轮模数是指齿轮齿轮齿数和它的分度圆直径之比。

它是齿轮设计和制造的重要参数，通常用正整数来表示。

3. 齿隙系数：齿隙系数是指齿轮每对齿间的间隙与模数的比值。

它的大小对齿轮啮合的精度和传动性能有影响。

4. 顶隙和底隙：齿轮上的顶隙和底隙分别指顶圆和根圆处齿轮齿面与齿面之间的间隙，通常用来保证齿轮之间的啮合，以避免出现卡顿。

5. 齿轮材料：齿轮通常是用高强度的合金钢或者灰铸铁制成的。

三、齿轮的绘制1. 直齿轮绘制直齿轮的绘制首先需要确定它的模数和齿数等参数，然后按照以下步骤进行：步骤1：画出齿轮的分度圆和齿数。

步骤2：通过分度圆绘制出齿槽和齿宽。

步骤3：从分度圆向外画出顶圆和顶高。

步骤4：从分度圆向内画出底圆和根高。

步骤5：连接齿面和齿间曲线。

步骤6：在齿槽中间画出斜齿嵌接和啮合点的圆弧。

步骤7：根据实际情况绘制添加齿轮键槽和轴孔等构件。

2. 斜齿轮绘制斜齿轮的绘制和直齿轮类似，只需将齿面的等距线和分度圆上的等距线都按一定比例进行斜置即可。

注意，斜齿轮的齿面曲线的中线应该始终与两个轮齿的贴合点垂直。

四、齿轮的注意事项1. 齿数的选择：齿数的多少影响齿轮的直径大小和精度要求，一般情况下，齿数越多直径越小，精度要求越高。

2. 齿轮啮合：齿轮与齿轮之间的啮合应该保持良好的配合，否则会影响传动效率和噪音。

3. 齿面加工：齿面加工需要较高的精度和技术要求，加工质量对齿轮传动性能和使用寿命有很大影响。

4. 材料选择：齿轮的制造材料应具有较高的强度和耐磨性，以保证长期稳定的传动性能和寿命。

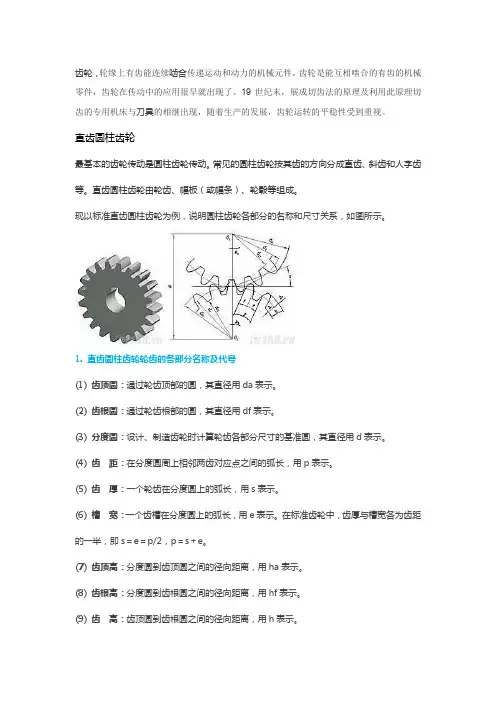

齿轮画法

齿轮，轮缘上有齿能连续啮合传递运动和动力的机械元件。

齿轮是能互相啮合的有齿的机械零件，齿轮在传动中的应用很早就出现了。

19世纪末，展成切齿法的原理及利用此原理切齿的专用机床与刀具的相继出现，随着生产的发展，齿轮运转的平稳性受到重视。

直齿圆柱齿轮最基本的齿轮传动是圆柱齿轮传动。

常见的圆柱齿轮按其齿的方向分成直齿、斜齿和人字齿等。

直齿圆柱齿轮由轮齿、幅板（或幅条）、轮毂等组成。

现以标准直齿圆柱齿轮为例，说明圆柱齿轮各部分的名称和尺寸关系，如图所示。

1. 直齿圆柱齿轮轮齿的各部分名称及代号(1) 齿顶圆：通过轮齿顶部的圆，其直径用da表示。

(2) 齿根圆：通过轮齿根部的圆，其直径用df表示。

(3) 分度圆：设计、制造齿轮时计算轮齿各部分尺寸的基准圆，其直径用d表示。

(4) 齿距：在分度圆周上相邻两齿对应点之间的弧长，用p表示。

(5) 齿厚：一个轮齿在分度圆上的弧长，用s表示。

(6) 槽宽：一个齿槽在分度圆上的弧长，用e表示。

在标准齿轮中，齿厚与槽宽各为齿距的一半，即s＝e＝p/2，p＝s＋e。

(7) 齿顶高：分度圆到齿顶圆之间的径向距离，用ha表示。

(8) 齿根高：分度圆到齿根圆之间的径向距离，用hf表示。

(9) 齿高：齿顶圆到齿根圆之间的径向距离，用h表示。

(10)齿宽：沿齿轮轴线方向量得的轮齿宽度，用b表示。

2. 直齿圆柱齿轮的基本参数与齿轮各部分的尺寸关系(1) 模数：如以z表示齿轮的齿数，齿轮上有多少齿，在分度圆周上就有多少齿距，因此，分度圆周长＝齿距×齿数，即πd＝pz式中π是无理数，为了便于计算和测量，齿距p与π的比值称为模数（单位为mm），用符号m表示，即m＝p/πd＝mz由于模数是齿距p与π的比值，因此齿轮的模数m愈大，其齿距p也愈大，齿厚s也愈，因而齿轮承载能力也愈大。

模数是设计和制造齿轮的基本参数。

不同模数的齿轮，要用不同模数的刀具来制造。

为了便于设计和制造，减少齿轮成形刀具的规格，模数已经标准化，我国规定的标准模数值见下表。

cad齿轮画法如何画齿轮【精选】

cad 齿轮画法如何画齿轮打开AutoCAD1. 运用直线（line ）命令,绘制两条相交直线2. 以两条直线的交点为圆心，150为半径绘制一个圆以上个圆的圆心为圆心，125为半径绘制一个圆以上个圆的圆心为圆心，115为半径绘制一个圆以上个圆的圆心为圆心，105为半径绘制一个圆以上个圆的圆心为圆心，75为半径绘制一个圆以上个圆的圆心为圆心，45为半径绘制一个圆以上个圆的圆心为圆心，29为半径绘制一个圆）3. 以垂直的直线与半径为75圆的交点为圆心，17.5为半径绘制一个圆将半径为17.5的圆以两条相交直线的交点为阵列的中心点阵列6个，并删除半径为75的圆,4. 以半径为150的圆和水平线的左交点为第一点画一条与水平线成15角的线以半径为150的圆和水平线的左交点为第一点画一条与水平线成-15角的线并修剪掉多余的线结果如下图5. 将组成齿形的三部分（两段线和一小段弧）以两相交直线的交点为阵列的中心点,阵列22个,并修剪掉多余的弧线。

如下图每次确1部每季度当作为”、三）开展“四系区县X X 局者给党员干部教育实施方案简称“两学合格党员”党章党制6. 绘制键槽：使用偏移命令（offset ），偏移距离为10，将垂直的直线向左侧、右侧各偏移一条使用偏移命令（offset ），偏移距离为35，将水平的直线向上偏移一条删除水平和垂直的中心直线。

运用修剪命令（trim ），修剪出键槽的形状,如下图7. 以齿轮的中心为圆心，再绘制一个125为半径的圆。

8. 使用面域（region ），选择所有的对象，将所绘制的图形生成12个面域。

9. 在任意一工具栏上右击，打开着色、实体、实体编辑、视图等工具条10.运用实体编辑工具条上的“差集”（subtract ）命令，用半径为150的圆生成的面域减学习内主义立场怀、务实思想位一体”总体布内涵和要求。

要着重学发展、和谐发展。

（三要求，坚持以知促行、知行合有品行，讲奉献、有作为的合格念时时处处体现为行动的力量；坚定策看齐，认真贯彻省委、市委决策部署，员永远是劳动人民的普通一员，密切联系群众敬畏、手握戒尺，廉洁从政、从严治家，带头弘扬拒腐防变的防线；始终保持干事创业、开拓进取的精豁得出，在X X 事业“十三五”规划开局起步、“决胜全面中奋发有为、建功立业。

全面各种齿轮的基本知识及其画法

齿轮是应用非常广泛的传动件，用以传递动力和运动，并具有改变转速和转向的作用。

依据两齿合齿轮轴线在空间的相对位置不同，常见的齿轮传动可分为下列三种形式（图9-43）：(1) 圆柱齿轮传动——有于两平行之间的传动。

(2) 圆锥齿轮传动——用于两相之间的传动。

(3) 蜗杆蜗轮传动——用于两交叉之间的传动。

齿轮传动的另一种形式为齿轮齿条传动（图9-44），可用于转动和移动之间的运动转换。

常见的齿轮轮齿是直齿和斜齿。

齿轮又有标准齿和非标准齿之分，具有标准齿的齿轮称为标准齿轮。

本节介绍具有渐开线齿形的标准齿轮的有关知识与规定画法。

一、直齿圆柱齿轮（直齿轮）(一) 直齿圆柱齿轮各部分名称及有关参数（图9-45）1、齿顶圆（直径d1）通过圆柱齿轮齿顶的曲面称为齿顶圆柱面。

齿顶圆柱面与端平面的交线称为齿顶圆。

2、齿根圆（直径d2）通过圆柱齿轮齿根的曲面称为齿根圆柱面。

齿根圆柱面与端平面的交线称为齿根圆。

３.分度圆（直径d）齿轮设计和加工时计算尺寸的基准圆称为分度圆。

它位于齿顶圆和齿根圆之间，是一个约定的假想圆。

４.节圆（直径d）两齿轮合时，位于连心线OO上的两齿廓点P，称为节点。

分别以O O为圆心，OP为半径所作的两个相切的园称为节圆。

正确安装的标准齿轮的d=d。

5.齿高h轮齿在齿顶圆与齿根圆之间的径向距离称为齿高。

齿高h分为齿顶高h，齿根高h两段（h=h+h）:齿根高h齿根圆与分度圆之间的径向距离；吃根高h齿根圆与分度圆之间的径向距离；6.齿数z即轮齿的个数，它是齿轮计算的主要参数之一。

8.模数m由于分度圆周长πd=pz所以 d=p/πz令 p/π=m则 d=mz式中m称为齿轮的模数，它等于齿距与圆周率π的比值。

模数以毫米为单位，为了便于设计和制造，模数的数值已标准化，如图9-12所示。

模数是设计、制造齿轮的重要参数。

由于模数m与齿距p成正比。

而p决定了轮齿的大小，所以m的大小反映了轮齿的大小。

模数大，轮齿大，在其他条件相同的情况下，轮齿的承载能力也就大，反之承载能力就小。

proe的经典两种齿轮画法

proe画齿轮的两种经典方法proe画齿轮的两种经典方法做proe产品设计，一般产品零件你会用proe绘图命令就能搞定了，但有些产品设计时却要用到特殊的参数，特别的方法才能设计出来.齿轮就是典型.说到齿轮，大家可以说是竟熟悉又陌生.熟悉的是早期林清安的教材中就有齿轮画法的详细介绍，陌生的是齿轮不是很好画，因为林清安教材中齿轮的画法过程太过复杂，估计一般人能耐心看完就不错了.今天我就提供两种简易方法，大家只要参照流程画一次就能掌握了.要画齿轮，当然少不了齿轮方程线，下面我们还是以一个案例来做说明吧.首先列出各项参数，具体如下：齿轮方程：/* 为笛卡儿坐标系输入参数方程/*根据t (将从0变到1) 对x, y和z/* 例如:对在 x-y平面的一个圆，中心在原点/* 半径 = 4，参数方程将是:/* x = 4 * cos ( t * 360 )/* y = 4 * sin ( t * 360 )/* z = 0/*-------------------------------------------------------------------alpha=20m=0.8z=24r0=0.5*m*z*cos(20)t0=t*40x0=(cos(t0)+t0*pi/180*(sin(t0)))*r0y0=(sin(t0)-t0*pi/180*(cos(t0)))*r0theta=-(tan(alpha)-alpha*pi/180)*180/pi-90/zx=x0*cos(theta)-y0*sin(theta)y=x0*sin(theta)+y0*cos(theta)z=0齿轮基本参数：齿轮模数M=0.8，齿轮齿数Z=24齿轮作图过程中要用到的参数：分度圆∅=齿轮模数M * 齿轮齿数Z=19.2齿顶圆∅=齿轮模数M * (齿轮齿数Z+2)=20.8齿根圆∅=齿轮模数M * (齿轮齿数Z-2或2.1)=17.52单齿角度2A=360/(24公齿+24母齿)=7.5°2齿夹角B=单齿角度2A * 2=15°准备好各项参数，接下来就可以绘制齿轮了，具体方法如下：方法一：图示流程见下图11.根据现有参数画出齿轮最大外围(齿顶圆)的拉伸体，注意该拉伸体须以Front为草绘平面(坐标系的XY平面，Z向上)，并作出齿轮方程线2.画出齿轮的分度圆，齿根圆.找出分度圆与方程线的交点，连此交点到圆心做一直线L1,再以单齿半角A3.75°作出该齿的中心线L2,以L2为镜像中心线镜像齿轮方程线3.延长两方程线至齿根圆，通过修剪完成单齿轮廓线.4.通过单齿轮廓线拉伸切除阵列完成齿轮外形.方法二：图示流程见下图21.根据现有参数画出齿轮最大外围(齿顶圆)的拉伸体，注意该拉伸体须以Front为草绘平面(坐标系的XY平面，Z向上)，并作出齿轮方程线2.画出齿轮的齿根圆，直接以穿过圆心的水平线做镜像中心线镜像齿轮方程线，再以两邻齿夹角B15°为旋转复制角度对两齿轮方程线进行旋转复制.3. 延长4根方程线中间的2根至齿根圆，通过修剪完成单齿轮廓线.4.通过单齿轮廓线拉伸切除阵列完成齿轮外形.通过两种方法的比较，我们不难发现，方法一是只画一个齿的轮廓线，画的是母齿，方法二是画两个齿的轮廓线，但画的是公齿，两公齿中间的部分即是方法一中的母齿轮廓线；方法一要做分度圆，齿根圆，而方法二只做齿根圆就可以了.综合而言，两种方法都不难，方式不同，却有异曲同工之妙.关于齿轮模数齿数等参数问题，它们之间有固定的换算公式：1.D(分度圆直径)=M(齿轮模数) * Z(齿轮齿数)2.D1(齿顶圆直径)= M * (Z+2)3.D2(齿根圆直径)= M * (Z-2～2.1)实际应用到产品设计中，我们要考虑到齿轮的吻合间隙和装配间隙，根据功能要求确定他们的取值.其中吻合间隙由齿根圆直径来决定，D2(齿根圆直径)= M * (Z-2～2.1).即2～2.1里具体取值多少.一般设计中我们常用3种选择：1.当取值2时，两吻合齿轮无间隙2.当取值2.05时，两吻合齿轮有一定间隙3.当取值2.1时，两吻合齿轮有较大间隙看到这里可能有人会有疑问，当取值2时，两吻合齿轮无间隙，那齿轮不咬死了吗？还怎么转？我告诉你：不会.因为还有装配间隙，其实超过九成的产品设计其结构装配都是有间隙的，那齿轮的装配间隙是怎么来衡量的呢？分度圆！这个圆在齿轮产品上我们是看不到的，需要在电脑图中画出，一般我们将两吻合齿轮的分度圆之间的间隙控制在0.05mm至0.1mm之间就可以了.超出这个范围，要不咬的太死，要不齿轮转动衔接不顺畅.齿轮要吻合就涉及到2个或更多的齿轮，甚至齿轮组与齿轮组的配合.我们常见的齿轮组装配是牙箱(变速器)，关于牙箱的工作原理，后期再做讨论.其实齿轮不光是应用于产品设计，模具设计中同样存在，例如齿轮模，专门脱螺旋牙这类扣用的，很经典的一种模具结构.。

齿轮的知识及其画法 2

齿轮的知识及其画法来源网络浏览2546发布时间10/01/16(二)、直齿圆柱齿轮各基本尺寸计算齿轮轮齿各部分的尺寸都是根据模数来确定的。

标准直齿圆柱齿轮各基本尺寸计算关系见表9-13。

（三）、直齿圆柱齿轮的画法单个齿轮的画法齿轮的轮齿部分，按GB/T4459.2——1984规定绘制（图9-46）（1）齿顶圆和齿顶线用粗实线绘制。

（2）分度圆和分度线用细点画线绘制。

（分度线应超出轮齿两端面2-3mm）（3）齿根圆和齿根线用细实线绘制，也可省略不画；在剖视图中，耻根线用粗实线绘制，这时不可省略。

（4）在剖视图中，当剖切平面通过齿轮轴线时，齿轮一律按不剖处理。

齿轮除了轮齿部分外，其余轮体结构均应按真实投影绘制。

轮体的结构和尺寸，由设计要求确定。

齿轮属于轮盘类零件，其表达方法与一般轮盘类零件相同。

通常将轴线水平放置，可选用两个视图（图9-47）；或一个视图和一个局部视图（参见图9-53），其中的非圆视图可作半剖视或全剖视。

2、两齿轮齿合的画法。

两齿轮齿合时，除齿合区外，其余部分均按单个齿轮绘制。

齿合区按如下规定绘制（图9-48）：（1）在垂直于齿轮轴线的投影面的视图（反映为圆的视图）中，两节圆应相切，齿顶圆均按粗实线绘制。

如图9-48a左视图所示；在齿合的齿顶圆也可以省略不画，如图9-48b左视图所示。

齿根园全部省略不画。

（2）在平行于齿轮轴线的投影面的视图（非圆视图）中，当采用剖视且剖切平面通过两齿轮轴线时（图9-48a主视图），在齿合区将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用虚线绘制，虚线也可省略。

当不采用剖视而用外形视图表示时，齿合区的齿顶线不需画出，节线用粗实线绘制；非齿合的节线仍用细点画线绘制，齿根线均不画出（图9-48b主视图）。

如果两轮齿宽不等，则齿合区的画法如图9-49所示。

不论两轮齿宽是否一致，一轮的齿顶线与另一轮的齿根线之间，均应有0.25m的间隙。

图9-50为齿轮齿条啮合画法（对应的轴测图见图9-44）。

标准齿轮的画法

压力角的大小对齿轮的传动效率、传动比和接触强度等都有影响。
压力角的计算公式是：压力角 = 切线与齿数之一，它表示了齿轮的齿数数量。
2
齿数的计算公式是：齿数 = 分度圆直径 / 模数。
3
齿数的多少决定了齿轮的传动比和传动效率。
04
齿轮的强度分析
齿轮的强度分析弯曲强度分析
轮适用于不同的工作场合。
齿轮的类型
01
02
03
圆柱齿轮
用于平行轴之间的动力传递，分为直齿和斜齿两种。
圆锥齿轮
用于相交轴之间的动力传递，有直齿和斜齿两种。
蜗轮蜗杆
用于传递大传动比和垂直轴之间的运动，蜗杆为主动件。
齿轮的工作原理
齿轮的工作原理基于齿廓的啮合，通过相互啮合的齿轮之间的转动来实现动力的传递。
压力角
压力角决定了齿轮的啮合性能，根据设计需求选择合适的压力角。
绘制齿轮轮廓
以模数为基准，绘制出齿轮的基本轮廓。
确保齿轮轮廓符合设计要求，无干涉和冲突。
根据齿数和压力角，绘制出齿轮的齿形。
绘制齿轮细节
绘制出齿轮的分度圆、齿顶圆和齿根圆。
根据需要添加倒角、圆角等细节特征，提高齿轮的外观和性能。
05
标准齿轮的应用
在机械传动中的应用
传递运动和动力
准齿轮作为机械传动中的重要元件，能够实现准确的传动比，将动力从输入轴传递到输出轴，确
保机器的正常运转。
降低噪音和振动
准齿轮的设计和制造精度高，能够有效降低机械运转过程中的噪音和振动，提高机器的稳定性和可靠性。
承受较大载荷
准齿轮具有较高的承载能力和耐磨性，能够在承受较大载荷的情况下保持稳定的传动性能。

齿轮画法图解.ppt
