植物种植图纸表现技法
景观设计中植物的表达技法
b．分枝型：在树木平面中只用线条的组合表示树枝或枝干 的分叉。
c．枝叶型：在树木平面中既表示分枝、又表示冠叶，树冠可用轮廓 表示，也可用质感表示。这种类型可以看作是其他几种类型的组合。
d．质感型：在树木平面中只用线条的组合或排列表示树冠的质感。
2、树冠的避让
为了使图面简洁清楚、避免遮挡，基地现状资料图、详 图或施工图中的树木平面可用简单的轮廓线表示，有时甚至 只用小圆圈标出树干的位置。在设计图中，当树冠下有花台、 花坛、花境或水面、石块和竹丛等较低矮的设计内容时，树 木平面也不应过于复杂，要注意避让，不要挡住下面的内容。 但是，若只是为了表示整个树木群体的平面布置，则可 以不考虑树冠的避让，应以强调树冠平面为主。
3、树木的平面落影 树木的落影是平面树木重要的表现方法，它可以增加图面 的对比效果，使图面明快、有生气。树木的地面落影与树冠的 形状、光线的角度和地面条件有关，在园林图中常用落影圆表 示，有时也可根据树形稍稍作些变化。 作树木落影的具体方法如下：先选定平面光线的方向，定 出落影量，以等圆作树冠圆和落影圆，然后擦去树冠下的落影， 将其余的落影涂黑，并加以表现。对不同质感的地面可采用不 同的树冠落影表现方法。
8、合草地的表示方法很多。 a．打点法 打点法是较简单的一种表示方法。用打点法画草坪时所打的点的大小 应基本一致，无论疏密，点都要打得相对均匀。
b．小短线法 将小短线排列成行，每行之间的间距相近排列整齐的可用来表示草坪， 排列不规整的可用来表示草地或管理粗放的草坪。 c．线段排列法 线段排列法是最常用的方法，要求线段排列整齐，行间有断断续续的 重叠，也可稍许留些空白或行间留白。另外，也可用斜线排列表示草坪， 排列方式可规则，也可随意。
4、树木的立面表示方法
项目3——任务3植物种植图的绘制(精)
项目3 ：园林施工图绘制任务3 ：植物种植图绘制植物种植平面图绘制一、课前准备1、总平面图2、A3图框3、植物材质二、导言——任务提出现在城市绿化覆盖面特别广，大到一个城市，小到一家单位，一个家庭，本次课，我们来学习植物种植图的绘制。
（如图1）三、任务分析我们还是先分析一下本次任务。
首先整体分析：整体包括A3图框、一张绿化平面图、文字说明、比例尺、植物图例绿化平面图显然是重点，再把它分解，都包含哪些园林要素？（提问、讨论）园路、小广场、铺装、花架、花坛、植物（树、灌木、模纹）、标注。
因此，此图的绘制就转为这些要素的分别绘制。
四、任务实施1、打开单位绿地平面现状图。
2、设置绘图环境3、图层编辑新建图层：园路（小广场）、铺装、小品（花架、花坛）、植物（树、灌木、模纹）、标注；图层颜色、线型、宽度设置4、绘制主路(包括广场)（1）距离交叉口14800 ，多线绘制主路提问讨论：多线画双线，能画三条线，甚至更多线吗？？知识点1：格式——多线样式主要步骤：A.绘图—多线（对正：下；比例：3000；样式：12）捕捉自：@-14800,0 正交，输入距离：12000；捕捉到垂足点完成。
B.分解多线；C.镜像右侧多线到左侧；D.绘制小广场圆半径3000。
E.大广场（关键找圆心）：a.辅助线—直线（捕捉自@18300，0）；延伸b.圆半径6000c.偏移2000（2）绘制曲路样条曲线做中线，偏移有偏差, 思考考虑换种方法？知识点2：复制：输入距离1100（3）绘制踏步样条曲线做中线轨迹，做矩形踏步块矩形@400,1200；创建块知识点3：绘图——点——定距等分步骤：a.选择对象：绘制的样条曲线轨迹b.指定线段距离或块：块c.输入块名：d.是否对齐：ye.指定线段长度：600（1）花坛的绘制偏移，修剪正六边形，阵列多段线，对象追踪，偏移，镜像（2）花架的绘制a.矩形画3000,200的花架条；b.阵列，项目总数项目间的角度15,11c.偏移出花架梁d.修剪e.藤本植物绘制f.修剪6、填充铺装不同道路、广场进行不同的铺装填充7、植物的绘制（1）行道树的绘制绘图——点——定距等分（书p94）注意树的种植点（圆心）位置（2）灌木丛的绘制修订云线——弧长设置（3）模纹的绘制多段线、圆等8、标注9、方格网10、知识点4：打印输出五、学生实训练习学生按照老师示范步骤进行练习。
园林制图第3章：园林要素表现(植物)
● 竹子的绘图步骤
（课堂练习：竹子画法）
绘出树干 描绘出部分枝、叶，应逐枝描绘 绘出全部枝、叶；并根据光影效果，分清空间层次
58
59
60
61
62
63
3、树木平面、立（剖）面的统一 树木在平面、立（剖）面图中的表示方法应相同，表现手法
和风格应一致。 保证树木的平面冠径与立面冠径相等、平面与立面对应、树
4
5
6
7
质感形
8
（2）树冠线平面符号的外形分类 常常划分为常绿阔叶、落叶阔叶、常绿针叶、落叶针叶。
● 阔叶（常、落）乔木树冠平面图图例
9
10
● 针叶（常、落）乔木树冠平面图图例
11
12
● 用编号和图例来表示园林植物
13
● 用直接标注来表示园林植物
14
● 建筑图中常用的装饰性效果的树冠平面图图例
2、小短线法——将小短线排列成行。每行之间的间距相近排列整 齐可用来表示草坪；排列不规整的可用来表示草地。（图d）
3、线段排列法——最常用法。要求线段排列整齐，行间有断断续 续的重叠（图c），也可稍许留些空白（图e），或行间留白 （图f），还可以用乱线法（图i），或m形线条排列（图h）
83
84
85
中小乔木（元宝枫、玉兰、海棠、卫矛、山桃、樱花）成年冠径 3－7m。
常绿乔木（樟树、桂花、雪松）幼树冠4－8m。锥形常绿树（桧 柏、云杉、杜松等）幼树冠2－3m。
花灌木（木槿、丁香、榆叶梅、红继木、黄刺玫等）1－3m。 绿篱： 单行宽度0.5-1.0m
双行宽约1－1.5m。
3
注意几点：
1、对各类树木的表示，没有具体的标准可循。 2、通常依叶形进行推敲、抽象、简化绘出，也可借助图例说明。 3、树木平面图的表示最简单的做法就是，以种植点为圆心，以树木冠幅
园林绿化苗木繁殖育苗技术分株、扦插、嫁接、压条图片PPT课件
切接法
1．削接穗
2．稍带木质部纵切砧木
3．砧穗结合
44
仙人球嫁接示意图
45
嫁接后加压
46
劈接
47
劈接法
1．削接穗
2．劈砧木
3．插入接穗
48
皮下接
1．削接穗 2．切砧木
3．插入接穗 4．绑扎
49
腹接
50
（2）芽接
芽接是苗木繁殖应用最广的嫁接方 法。是用生长充实的当年生发育枝上 的饱满芽做接芽，于春、夏、秋三季 皮层容易剥离时嫁接，其中秋季是主 要时期。根据取芽的形状和结合方式 不同，芽接的具体方法有丁字形芽接、 嵌芽接、套芽接等。而苗圃中较常用 的芽接主要为嵌芽接和丁字形芽接。
园林苗木营养繁殖育苗技术
一、分株育苗 二、扦插育苗 三、压条育苗 四、嫁接育苗
1
一、分株育苗
• 1、分株时期 • 2、分掘3．切割4．栽植
2
灌丛分株 1．切割2．分离3．栽植
3
分株示意图
4
虎尾兰根状茎分株
5
花叶芋块茎切块分株
6
球茎繁殖示意图
7
水仙鳞茎分株
26
三、压条育苗
1、压条时期
压条繁殖依据物候期，分为休眠期压条 和生长期压条两种。
2、压条方法
(1)普通压条法。 (2)空中压条法
27
1．普通压条2．堆土压条3．波状压条 4．水平压条5．空中压条
28
高位压条
29
空中压条步骤
30
空中压条实际（1）
31
空中压条实际（2）
32
• 3、压条后的管理
14
(2)环境条件
A、温度 B、湿度 C、通气 D、光照 E、基质
植物在平面图中的表现技法

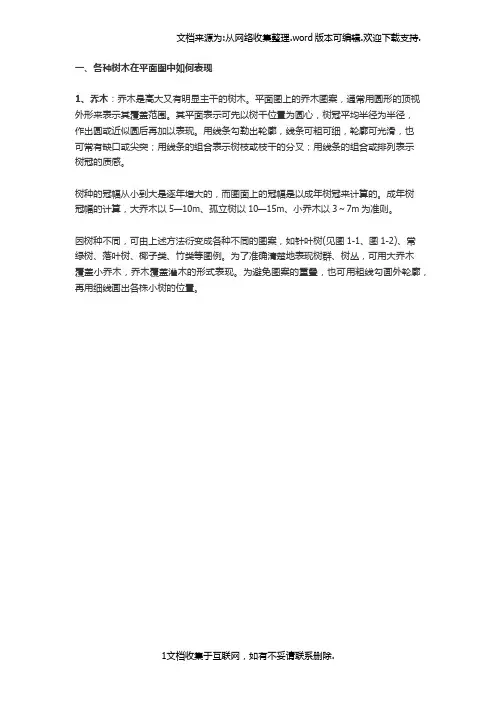

一、各种树木在平面图中如何表现1、乔木：乔木是高大又有明显主干的树木。
平面图上的乔木图案，通常用圆形的顶视外形来表示其覆盖范围。
其平面表示可先以树干位置为圆心，树冠平均半径为半径，作出圆或近似圆后再加以表现。
用线条勾勒出轮廓，线条可粗可细，轮廓可光滑，也可常有缺口或尖突；用线条的组合表示树枝或枝干的分叉；用线条的组合或排列表示树冠的质感。
树种的冠幅从小到大是逐年增大的，而图面上的冠幅是以成年树冠来计算的。
成年树冠幅的计算，大乔木以5—10m、孤立树以10—15m、小乔木以3～7m为准则。
因树种不同，可由上述方法衍变成各种不同的图案，如针叶树(见图1-1、图1-2)、常绿树、落叶树、椰子类、竹类等图例。
为了准确清楚地表现树群、树丛，可用大乔木覆盖小乔木，乔木覆盖灌木的形式表现。
为避免图案的重叠，也可用粗线勾画外轮廓，再用细线画出各株小树的位置。
图1-1-1-2图：针叶乔木平面图的画法1-3常用落叶乔木的平面表达方法1-4落叶阔叶乔木的表达方法竹类植物可用“个”字画在种植范围内予以表现。
2、灌木：灌木没有明显的主干，成丛生长，所以平面形状曲直多变。
灌木的平面表示方法，通常修剪的规整灌木可用斜线或弧线交叉表示；不规则形状的灌木平面宜用轮廓型和质感型表示，表示时以栽植范围为准。
双行绿篱每米5株，宽1—1.5m；花灌木冠幅为1～3m为宜。
花灌木丛和树林常用冠幅外缘连线表示。
自然式的绿篱常用冠的外缘线加种植点表示。
见图1-5和图1-6。
1-5常用灌木丛、树林的表达方法图1-6 绿篱、花篱、花架、花丛、竹丛的表现方法。
二、草坪地被及花坛如何表现1、草坪地被的表现可用圆点、线点表现。
在建筑的外缘或树冠附近可加密些，似作衬影，中间部分可疏些，但打点的大小应基本一致，无论疏密，点都要打得相对均匀。
花卉，特别是露地花卉的表现，常用连续曲线画出花纹或用自然曲线画出花卉种植范围，其中再加上小圆圈来表现。
也可用小短线法或线段排列法等表示草坪，如有地形等高线时，也可按2~6mm间距的平行线组，依地形的曲折方向勾绘稿线，并使得相邻等高线间分布均匀（见图1-7）。
园林植物种植设计的程序及图纸表现课件
5.2.2种植设计图的类型
种植设计平面图
1、在种植设计平面图中应标明树木的准确位置、树 木的种类、规格、配置方式等。
2、当植物种类及数量较多时，可分别绘出乔木、灌 木、草本的种植图。
3、根据植物的种植形式有以下三种标注方式 ：
种植设计要与场地规划同时进行，按一定 的程序步骤进行。
5.1.1现状调查与分析
获取项目信息 （1）委托人对项目的认知程度和具体要求 （2）委托方提供的图纸资料 ：
测绘图（规划图）；现状树木分布位置图；地 下管线图；气象水文资料；地质土壤情况；地域特 色、民风民俗等。
5.1.1现状调查与分析
现场踏勘 （1）核对、补充所收集的图纸资料 （2）把握场地的感觉、场地与周围区域的关
（3）植物的种植修剪和造型代号可用罗马数字：Ⅰ、Ⅱ、 Ⅲ、Ⅳ、Ⅴ、Ⅵ…，分别代表自然生长形、圆球形、圆柱 形、圆锥形……等。
5.2.2种植设计图的类型
点状种植的标注
点状植物的两种表示方法
5.2.2种植设计图的类型
片状种植的标注
（1）片状种植是指在特定的边缘界线范围内成片种 植灌木和地被植物（除草皮外）的种植形式。
3、大面积的施工图网格放线用基准点或基准线放线定点。
5.2.2种植设计图的类型
植物种植设计立面图
立面图主要在竖向上表明各园林植物之间的 关系、园林植物与周围环境及地上、地下管线设 施之间的关系等。
5.2.2种植设计图的类型
植物种植详图
表示种植平面图 中的某些细部尺寸、 材料和做法等，图 的比例尺通常为 1：20～1：50。
1 PG1 2 PD1
片状种植苗木名录表
景观设计中植物的表达技法
3、树木的平面落影 树木的落影是平面树木重要的表现方法，它可以增加图面 的对比效果，使图面明快、有生气。树木的地面落影与树冠的 形状、光线的角度和地面条件有关，在园林图中常用落影圆表 示，有时也可根据树形稍稍作些变化。 作树木落影的具体方法如下：先选定平面光线的方向，定 出落影量，以等圆作树冠圆和落影圆，然后擦去树冠下的落影， 将其余的落影涂黑，并加以表现。对不同质感的地面可采用不 同的树冠落影表现方法。
景观设计中植物的表达技法
1、植物的平面表达技巧 树木的平面表示可以以树干位置为圆心、树 冠平均半径为半径作出圆，再加以表现，其表现 手法非常多，表现风格变化很大。根据不同的表 现手法可将乔木的平面表示划分成四种类型：
a．轮廓型：树木平面只用线条勾勒出轮廓，线条可粗可 细，轮廓可光滑，也可带有缺口。
8、合适的植物景观表达
பைடு நூலகம்
b．分枝型：在树木平面中只用线条的组合表示树枝或枝干 的分叉。
c．枝叶型：在树木平面中既表示分枝、又表示冠叶，树冠可用轮廓 表示，也可用质感表示。这种类型可以看作是其他几种类型的组合。
d．质感型：在树木平面中只用线条的组合或排列表示树冠的质感。
2、树冠的避让
为了使图面简洁清楚、避免遮挡，基地现状资料图、详 图或施工图中的树木平面可用简单的轮廓线表示，有时甚至 只用小圆圈标出树干的位置。在设计图中，当树冠下有花台、 花坛、花境或水面、石块和竹丛等较低矮的设计内容时，树 木平面也不应过于复杂，要注意避让，不要挡住下面的内容。 但是，若只是为了表示整个树木群体的平面布置，则可 以不考虑树冠的避让，应以强调树冠平面为主。
4、树木的立面表示方法
树木的立面表示方法也可分成轮廓、分枝和质感等几大类型，但 有时并不十分严格。树木的立面表现形式有写实的， 也有图案化的或稍加变形的，其风格应与树木平面和整个图 面相一致。
种植施工图绘制方法
种植施工图绘制方法一、种植平面图绘制一般绘制种植平面图的底图应包含:园林各要素的平面信息,以及地下管线和构筑物的位置信息。
详细的初步设计图纸还应包含设计植物的种类和位置等。
种植平面图重点交代所有植物的种类、位置、数量等信息,同时还应绘制出工程坐标网格。
这两个信息可绘制在同一张图纸中绘制,表示不清时也可分别绘制植物布置平面图和植物放线图。
要在图纸中交代植物的种类,就需要用图例将不同的植物种类分开,即一种植物对应一种图例。
通常,乔木和单株种植的灌木图例用圆形表示,圆的直径表示树木的冠幅,中间的圆心表示树木的种植位置,圆的边线可用不同的线型来表示出植物的一定特征;地被植物和丛植的灌木图例可用云线表示出种植的范围,再用不同的填充图例表示不同的种类。
为了统计方便,在图纸中也会将常绿树和落叶树、针叶树和阔叶树、设计树和现状树等进行区分。
种植平面图中的各植物图例可参照表2.4。
通常,种植平面图只用植物图例表示出植物的种植位置,具体的种类、规格和数量统计则用植物配置表单列出来,但在一些种植平面图中也直接对植物图例进行标注,这样更便于读图。
具体的标注方法是:若是单株种植的植物,先将一个主团内的同一种植物用种植点连线连接,再用引出符号标注出植物的(序号)、树种名称和连接数量;若是群植的植物,则直接在群植图例旁标出引出符号,标注该群植植物的(序号)、树种名称、数量和植物株行距。
标注的方式如图7.1和图7.2所示。
图7.1 单株种植标注方式图7.2 群植标注方式在种植设计图中,无论是在图例的表示上还是标注方式上,单株种植的乔木和群植的地被灌木的表示方法都不一样。
因此,为了便于制图和统计植物表,一般会单独绘制乔木种植图和灌木地被种植图。
1)乔木种植图乔木种植图中植物都是单棵种植,数量以“株(棵)”计算,同一种植物用种植点连线连接,不同植物用数字区分(如图7.3所示),也可用不同的树例区分(如图7.4所示)。
树例的大小反映乔木冠幅的大小,树例的圆心位置即表示乔木的种植点位。
苗木第八课-景观植物的平立面图示
二、灌木和地被物的绘制 灌木 相对来说体积较小，没有明显主干，所以我们在绘制时要把握其主要特征， 常常成片绘制。
灌木可用树木的表示方法 表示。轮廓型和质感型 运用较多。
10.1植物的表现
10.1.1 植物的平面画法
片植灌木的表示方法
图2.1.5 片植灌木的表示方法
灌木丛、 树林的
平面表现方法
大片树木的平面画法
树丛、树林的表示方法
树丛、树林的表示方法
ቤተ መጻሕፍቲ ባይዱ
（a）阔叶乔木树丛
（b）疏林
（c）针叶乔木树丛
注意以下四点
①乔木的平面方法
• 尽管树木的种类可用名录详细说明，但常 常仍用不同的表现形式表示不同类别的树 木。例如，用分枝型表示落叶阔叶树，用 加上斜线的轮廓型表示常绿树等。各种表 现形式当着上不同的色彩时，就会具有更 强的表现力。有些树木平面具有装饰图案 的特点。当表示几株相连的相同树木的平 面时应互相避让，使图面形成整体。当表 示成群树木的平面时可连成一片。当表示
分枝型图例
二、分 枝 型
只用线条的组合表示树枝或枝干的分叉
（3）枝叶型：即表示分枝，又绘以冠叶。 枝叶型
三、枝 叶 型
既表示分枝又表示冠叶；树冠可用轮廓表示，也可用质感表示。
（4）质感型：在枝叶型的基础上，在将冠叶绘以质感。
四、质 感 型
只用线条的组合或排列表示树冠的质感
质感和枝叶型树木平面图例
概述
2.首个配景要素——植物 • 园林景观绘画配景中，植物是最重要的部分，
犹如建筑与环境绿化一样极为密切。 • 不同树种的运用可以表现出设计方案的特定
环境；不同风格的植物可与园林建筑相协调 而使画面更加完美。 • 植物在手绘表现图中常分为平面与立面两部 分。
植物种植设计施工图绘制要求
植物种植设计施工图绘制要求
一、内容与用途
种植施工图是表示园林植物的种类、数量、规格及种植形式和施工要求的图样，是定点放线和组织种植施工与养护管理、编制预算的依据。
种植施工图主要包括平面图、详图、苗木表、做法说明等。
为了反映植物的高低配置要求及设计效果，必要时还要绘出立面图等。
二、绘图要求
1、平面图
(1)图的比例尺为1：100～1：500。
(2)标注尺寸或绘制方格网。
在图上标注出植物的间距和位置尺寸以及植物的品种、数量，标明与周围固定构筑物和地下管线距离的尺寸，作为施工放线的依据。
自然式种植可以用方格网控制距离和位置，方格网用2m×2 m～lo m×10 m，方格网尽量与测量图的方格线在方向上一致。
现状保留树种如属于古树名木，要单独注明。
(3)树木种类及数量较多时，可分别绘出乔木和灌木的种植图。
2、立面图立面图主要在竖向上表明各园林植物之间的关系、园林植物与周围环境及地上、地下管线设施之间的关系等。
3、详图必要时可绘制种植详图，说明种植某一种植物时挖穴、覆土施肥、支撑等种植施工要求。
图的比例尺为1：20～1：50。
4、苗木表列表说明植物的种类、规格（胸径以cm为单位，写到小数点后一位；冠径、高度以m为单位，写到小数点后一位）、数量等。
观花类植物应在备注中标明花色、数量等。
5、做法说明用文字说明选用苗木的要求（品种、养护措施等），栽植地区客土层的处理、客土或栽植土的土质要求、施肥要求，对非植树季节的施工要求等。
