d)对于自控型分集水器，为防止其电路受潮应尽量布置在较干燥的房间；
5.1.3 分集水器安装前的质量检查
a)分集水器的种类、型号、规格是否与图纸、技术规范规定一致；
b)分集水器上下主管左右接口螺纹是否完整；
c)分集水器上下主管有无砂眼、裂纹及锈蚀；
d)分集水器上下主管的控制阀门及接头与接口间的连接是否牢固，接口是否严密，控制阀门是否能灵活开关；
2、施工过程中加热管严禁踩踏或借作它用。
3、进入施工现场的人员应着软底鞋，除专用工具外，不得将其它利器带入施工现场。
4、加热管上不允许出现直接拉车现象，必须加盖模板，防止损坏加热管。
5、供暖施工不宜与其它工种进行交叉。
6、施工完成后的供暖地面严禁大力敲打、冲击。不得在地面上运输或堆放超重荷载及高温物体及开孔、剔凿或楔入任何物体。
4、对现场地面进行清理，打扫干净，达到地板辐射施工要求。
二、施工工艺方法要求
（一）地板辐射施工工艺流程
施工准备——基层清理——绝热层的敷设——地暖管铺设——分集水器安装、连接、固定——水压试验并保压——敷设钢丝网、浇筑混凝土
（二）施工方法
1、 施工准备
熟悉图纸、规范、图集，参阅有关施工工艺，检查施工现场供水、供电条件，有储放材料的临时设施；墙面内粉刷已完成（不含面层），厨房、卫生间闭水试验已做完并经过验收。
2)水压试验
浇捣混凝土填充层之前和混凝土填充层养护期满之后，应分别进行系统水压试验。水压试验应符合下列要求：
1水压试验之前，应对试压管道和构件采取安全有效的固定和养护措施。
②试验压力应为不小于系统静压加0.3MPa，但不得低于0.6MPa。
③冬季进行水压试验时，应采取可靠的防冻措施。

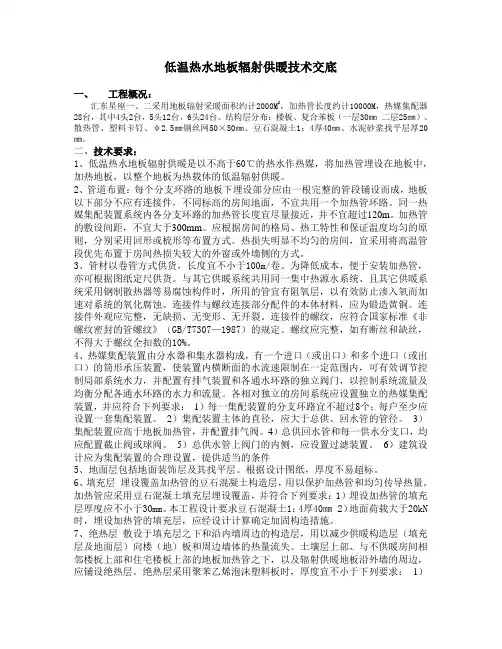

低温热水地板辐射供暖 技术交底(地暖)
低温热水地板辐射供暖技术交底一、工程概况：汇东星座一、二采用地板辐射采暖面积约计2000M2，加热管长度约计10000M，热媒集配器28台，其中4头2台，5头12台，6头24台。
结构层分布：楼板、复合苯板（一层30㎜二层25㎜）、散热管、塑料卡钉、φ2.5㎜钢丝网50×50㎜、豆石混凝土1：4厚40㎜、水泥砂浆找平层厚20㎜。
二、技术要求：1、低温热水地板辐射供暖是以不高于60℃的热水作热媒，将加热管埋设在地板中，加热地板，以整个地板为热载体的低温辐射供暖。
2、管道布置：每个分支环路的地板下埋设部分应由一根完整的管段铺设而成，地板以下部分不应有连接件，不同标高的房间地面，不宜共用一个加热管环路。
同一热媒集配装置系统内各分支环路的加热管长度宜尽量接近，并不宜超过120m。
加热管的敷设间距，不宜大于300mm。
应根据房间的格局、热工特性和保证温度均匀的原则，分别采用回形或梳形等布置方式。
热损失明显不均匀的房间，宜采用将高温管段优先布置于房间热损失较大的外窗或外墙侧的方式。
3、管材以卷管方式供货，长度宜不小于100m/卷。
为降低成本，便于安装加热管，亦可根据图纸定尺供货。
与其它供暖系统共用同一集中热源水系统、且其它供暖系统采用钢制散热器等易腐蚀构件时，所用的管宜有阻氧层，以有效防止渗入氧而加速对系统的氧化腐蚀。
连接件与螺纹连接部分配件的本体材料，应为锻造黄铜。
连接件外观应完整，无缺损、无变形、无开裂。
连接件的螺纹，应符合国家标准《非螺纹密封的管螺纹》（GB/T7307—1987）的规定。
螺纹应完整，如有断丝和缺丝，不得大于螺纹全扣数的10%。
4、热媒集配装置由分水器和集水器构成，有一个进口（或出口）和多个进口（或出口）的筒形承压装置，使装置内横断面的水流速限制在一定范围内，可有效调节控制局部系统水力，并配置有排气装置和各通水环路的独立阀门，以控制系统流量及均衡分配各通水环路的水力和流量。
各相对独立的房间系统应设置独立的热媒集配装置，并应符合下列要求：1）每一集配装置的分支环路宜不超过8个；每户至少应设置一套集配装置。
地暖安装安全技术交底
地暖安装安全技术交底一、工程概述本工程为住宅楼地暖安装工程，旨在为居民提供舒适、节能的采暖环境。
地暖系统采用低温热水地板辐射采暖，安装范围包括客厅、卧室、餐厅等区域。
二、施工前准备1、设计图纸：详细阅读设计图纸，熟悉地暖系统的布局和施工要求。
2、现场勘查：对施工场地进行实地勘查，了解房屋结构、供暖需求等信息。
3、材料准备：根据设计要求，准备地暖管材、保温材料、温控器等设备。
4、技术交底：对施工人员进行技术培训，确保掌握地暖系统的安装工艺和安全操作规程。
三、施工过程安全技术要求1、管道安装：地暖管道安装应平整、牢固，不得扭曲、折弯。
管道连接处应严密、无渗漏。
2、保温层施工：保温层应铺设平整、密实，接缝处应紧密结合。
保温层上应铺设铝箔纸或铝箔胶带，确保热量均匀散发。
3、反射层施工：反射层应铺设在保温层上方，确保热量向上辐射。
反射层应平整、无空鼓。
4、地板铺设：地板铺设应平整、无翘角。
地板与地暖管道之间应保持一定距离，避免损坏管道。
5、供暖调试：供暖调试时应缓慢升温，避免瞬间高温损坏地暖系统。
调试过程中应密切管道温度变化，及时调整。
四、安全注意事项1、施工现场应设置安全警示标志，禁止非施工人员进入。
2、施工人员应佩戴安全帽、手套等防护用品，确保人身安全。
3、施工现场应保持通风良好，避免长时间封闭施工。
4、避免在潮湿环境下进行地暖安装，防止漏电事故发生。
5、如遇紧急情况，应立即停止施工，并及时上报相关负责人。
地暖铺设施工技术交底一、概述地暖是一种高效、节能、环保的采暖方式，被广泛应用于各种建筑中。
地暖铺设是一项技术要求较高的施工项目，需要严格遵守施工规范和安全操作规程。
本篇文章将详细介绍地暖铺设施工技术交底的过程和注意事项，以确保工程质量符合要求，保障施工安全。
二、施工前准备1、设计交底：在施工前，应组织设计单位、施工单位等相关人员进行设计交底，明确地暖系统的设计意图、施工要求和注意事项。
2、材料准备：根据设计要求，选购符合规格和质量标准的地暖材料，如地暖管、保温材料、分集水器等。

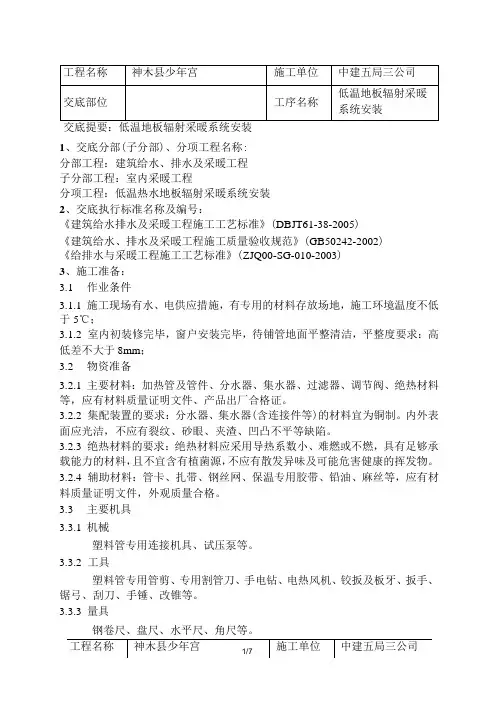

低温地板辐射采暖系统安装
交底提要：低温地板辐射采暖系统安装1、交底分部(子分部)、分项工程名称:分部工程：建筑给水、排水及采暖工程子分部工程：室内采暖工程分项工程：低温热水地板辐射采暖系统安装2、交底执行标准名称及编号：《建筑给水排水及采暖工程施工工艺标准》(DBJT61-38-2005)《建筑给水、排水及采暖工程施工质量验收规范》(GB50242-2002)《给排水与采暖工程施工工艺标准》(ZJQ00-SG-010-2003)3、施工准备：3.1作业条件3.1.1施工现场有水、电供应措施，有专用的材料存放场地，施工环境温度不低于5℃；3.1.2室内初装修完毕，窗户安装完毕，待铺管地面平整清洁，平整度要求：高低差不大于8mm；3.2物资准备3.2.1主要材料：加热管及管件、分水器、集水器、过滤器、调节阀、绝热材料等，应有材料质量证明文件、产品出厂合格证。
3.2.2集配装置的要求：分水器、集水器(含连接件等)的材料宜为铜制。
内外表面应光洁，不应有裂纹、砂眼、夹渣、凹凸不平等缺陷。
3.2.3绝热材料的要求：绝热材料应采用导热系数小、难燃或不燃，具有足够承载能力的材料，且不宜含有植菌源，不应有散发异味及可能危害健康的挥发物。
3.2.4辅助材料：管卡、扎带、钢丝网、保温专用胶带、铅油、麻丝等，应有材料质量证明文件，外观质量合格。
3.3主要机具3.3.1机械塑料管专用连接机具、试压泵等。
3.3.2工具塑料管专用管剪、专用割管刀、手电钻、电热风机、铰扳及板牙、扳手、锯弓、刮刀、手锤、改锥等。
3.3.3量具钢卷尺、盘尺、水平尺、角尺等。
交底提要：低温地板辐射采暖系统安装4、施工工艺:4.1工艺流程：准备工作一绝热层施工一集配装置安装一加热盘管安装一加热盘管冲洗-初次水压试压一加热盘管砼填充层施工一二次水压试验一面层施工一系统调试4.2操作要求4.2.1绝热层施工a）地面基层清理对水泥砂浆找平层进行清理，找平层上不应有砂石、垃圾、积灰等杂物，其平整度应符合规范要求。

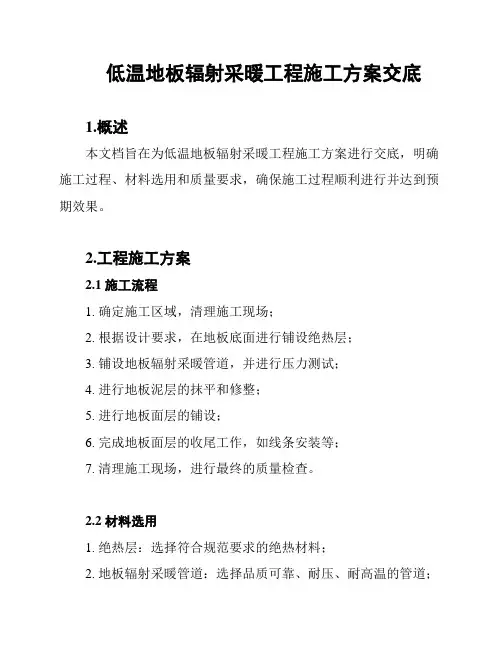

低温地板辐射采暖工程施工方案交底
低温地板辐射采暖工程施工方案交底1.概述本文档旨在为低温地板辐射采暖工程施工方案进行交底，明确施工过程、材料选用和质量要求，确保施工过程顺利进行并达到预期效果。
2.工程施工方案2.1 施工流程1. 确定施工区域，清理施工现场；2. 根据设计要求，在地板底面进行铺设绝热层；3. 铺设地板辐射采暖管道，并进行压力测试；4. 进行地板泥层的抹平和修整；5. 进行地板面层的铺设；6. 完成地板面层的收尾工作，如线条安装等；7. 清理施工现场，进行最终的质量检查。
2.2 材料选用1. 绝热层：选择符合规范要求的绝热材料；2. 地板辐射采暖管道：选择品质可靠、耐压、耐高温的管道；3. 地板泥层：选用强度高、平整度好的地板泥；4. 地板面层：根据设计要求选择合适的地板材料；5. 其他辅助材料：包括胶水、接缝材料、焊接材料等，选择质量可靠的产品。
2.3 质量要求1. 绝热层的厚度和材料选用应符合相关规范要求；2. 地板辐射采暖管道的铺设应保证管道的平整和紧密连接，无漏水和渗漏现象；3. 地板泥层应抹平、修整，并保证其与地板辐射采暖管道的紧密结合；4. 地板面层的铺设应平整、牢固，无开裂和凹凸不平的问题；5. 完成工程后，整个施工区域应清洁整齐，无残留材料和垃圾。
3.安全注意事项3.1 施工人员安全1. 施工前，施工人员应接受必要的安全培训，并佩戴好相关防护用品；2. 施工现场应设置明显的安全警示标志，确保人员的安全；3. 在施工现场应保持整洁，避免材料杂乱和堆积。
3.2 施工过程安全1. 在进行地板辐射采暖管道铺设时，要防止钢筋损坏管道，避免发生安全事故；2. 进行地板泥层施工时，要注意作业人员的站姿，避免摔倒和受伤；3. 进行地板面层铺设时，要确保操作规范，避免使用不当工具导致伤害。
4.验收标准施工完成后，应按照设计要求和相关规范进行验收。
主要检查项目包括：1. 材料选用是否符合规范要求；2. 施工流程是否按照要求进行；3. 施工质量是否达到预期效果；4. 施工过程中的安全注意事项是否得到遵守。
地板辐射采暖技术交底
地板辐射采暖施工方案交底一、施工准备与组织一）施工准备：1、甲方施工准备工作1、1组织有关工种对地板采暖施工图纸进行会审，技术交底以便双方协作施工。
1、2提供施工用水、用电。
1、3提供地板采暖以下地面的平整度要求，正负差在10mm以内。
1、4预留各层的施工洞口，以便施工人员施工作业方便。
1、5提供利用垂直提升机运输施工材料的陪合工作。
1、6组织安排水暖专业施工以做好双方的协作工作。
①组织给水系统室内干管安装，为便于双方的施工，要求埋设深度管道上皮与地板采暖层以下地面高度一致。
②组织采暖立管与热媒集配装置的连接安装。
③组织有关部门做好对地板采暖工程质检与验收的准备工作。
④统一安排施工进度计划并组织实施。
⑤地板采暖不宜与其他施工作业同时交叉进行。
⑥地板采暖工程要与土建方紧密配合，加强合作，以确保工程质量及进度。
2、地板采暖施工方的准备工作：①组织设计与施工图纸会审工作，以熟悉图纸，了解设计意图，明确施工工艺。
②做好技术交底工作，以便各方协作施工和按照技术标准施工。
二）施工组织措施1、根据图纸使用材料的规格和甲方确定材料品种及进度计划备料。
2、协助监理、总包方对地板采暖施工前所具备的施工现场条件进行验收。
3、组织人员、材料按工程计划分批到位，并对有关人员进行技术、质量、安全全面交底。
4、为确保工程质量，做好技术资料存档及报验的准备工作。
三、材料运输与管理一）材料采购、运输与堆放1、材料必须按照图纸设计要求的材质以及集团采购中心确定的产品进货，不得私自采购。
2、地板采暖所有材料均采用汽车运输到场，根据工程进度计划制定发货清单，装车时需要采用减震措施，材料到场时由材料员负责监督卸货，点验完毕办理交接手续，要求材料装卸不得抛、扔、滚、拖，避免接触油污。
3、所有材料需分类、分规格，按照安装顺序入库堆放，并堆放整齐。
二）、材料使用管理1、建立保管领发制度2、及时履行材料报验手续3、做好分部工程验收前施工现场材料的保管工作，如发现丢失损坏，一切经济损失由责任人承担。
低温地板辐射采暖系统设计交底
低温地板辐射采暖系统设计交底1. 项目背景这个文档旨在对低温地板辐射采暖系统的设计进行交底。
该系统将应用于某个具体项目，为项目中的房屋提供热舒适度。
2. 设计原则在设计低温地板辐射采暖系统时，我们遵循以下原则：- 采用简单策略：我们避免使用复杂的设计和技术，以确保系统的可靠性和易于维护性。
- 高效节能：我们注重系统的能效，使用高效的设备和建筑材料，以最大程度地降低能源消耗。
- 健康舒适：系统设计考虑到用户的舒适度和生活质量，确保室内温度的均匀分布和稳定性。
3. 设计要点在设计低温地板辐射采暖系统时，我们需要考虑以下要点：3.1 地板类型选择选择适合低温地板辐射采暖系统的地板类型，如木质地板、复合地板或石材地板。
确保地板导热性良好，能够有效地传导热量。
3.2 辐射采暖管道布置在地板下布置辐射采暖管道，管道间距要均匀，确保热能能够均匀辐射到室内空间。
管道连接要牢固可靠，避免漏水和渗漏。
3.3 控制系统设计设计合理的控制系统，包括温度控制器和循环泵。
温度控制器可以根据室内温度变化自动调节辐射采暖的供热水温度。
循环泵提供持续的水循环，确保热能能够快速传递到地板。
3.4 供热系统选择选择适合低温地板辐射采暖系统的供热系统，如热水锅炉或地源热泵。
根据项目需求和能源资源可行性进行选择，同时考虑系统的稳定性和经济性。
3.5 系统保养和维护设计系统时要考虑到维护保养的便利性，确保系统能够有效地清洁和维修。
定期检查管道和设备的运行状态，及时处理问题并进行维护。
4. 安全注意事项在进行低温地板辐射采暖系统设计和安装过程中，要遵循以下安全注意事项：- 工艺规范：按照相关的安全操作规范进行设计和安装，确保人员和财产的安全。
- 管道保护：合理保护管道免受损坏，并采取措施防止冻结和渗漏。
- 设备选用：选择符合安全标准的设备和材料，确保其耐久性和可靠性。
- 电气安全：电气部分的设计和安装要符合电气安全要求，避免火灾和触电等安全风险。
地辐热施工技术交底
（6）混凝土采用综合蓄热法养护,受冻临界强度≥4MPa；根据同条件试块强度决定室内升温措施持续时间。
4.安全施工
4。1参加施工作业的一切作业人员，都要经过本工种安全技术操作规程的培训方后方可上岗；参加作业的人员进出施工现场，必须佩戴安全帽、走安全通道,不得在开挖区域活动，或翻越、攀爬栏杆、脚手架等。
5-3。18 陕西省建设工程质量安全监督总站编印。P。
陕ZTY—0019
陕西省建筑工程施工质量验收技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
工程名称
西安交大韩城基础教育园区工程
交底日期
2017/4/3
技术交底项目
低温热水地板辐射供暖系统安装
工程部位
幼儿园
交底提要室内地辐热Fra bibliotek统安装交底对象
1.1。2熟悉地辐热工艺标准和质量验收规范.
1.1.3熟悉冬期施工规程,对地辐热相关工序采取有效措施.
1。1.4编写地辐热施工技术交底，并对班组进行相关培训。
1。2主要材料：
1。2.1主管道：其中管道公称直径〈DN50者，采用焊接钢管，管道公称直径>DN50者，采用无缝钢管DN＜32采用丝接，32≤DN采用焊接。
（2）防冻:进入施工现场正确佩戴保暖用品，湿作业佩戴防水手套和鞋子，避免冻伤手指、脚趾；金属器材安装时，必须佩戴手套，避免皮肤与金属表面粘连，造成皮肤损伤。
说明：一式三份,交底人接交人各一份，存档一份归入技术资料
5-3。18 陕西省建设工程质量安全监督总站编印.P。
低温热水地板辐射供暖管道及配件安装技术交底
图2.1地暖施工示意图
（4）集配装置安装
分、集水器水平安装，将分水器安装在上，集水器安装在下，中心距为200mm，中心距地面不小于300mm。分、集水器安装应平直，牢固。加热管始末端出地面至连接配件的管段处加装波纹套管。加热管与分、集水器分路阀门的连接，采用专用配套连接件进行连接。
三、质量要求：
1、主控项目
（1）地面下敷设的盘管埋地部分不应有接头。
（2）盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6Mpa。
检验方法:稳压1h内压力降不大于0.05Mpa且不渗不漏。
（3）加热盘管弯曲部分不得出现硬折弯现象，塑料管曲率半径不小于管道外径的8倍。
（4）加热管穿越伸缩缝处，设长度不小于100mm的柔性套管。
（4）一旦接触粉尘、有毒有害气体等危险施工环境的作业人员，第一时间要保护好自身安全，并立即进行上报，在经历过相关事故或参加过类似危险环境的演练和培训有关人员，可以采取合理措施消除危险和排除隐患。
（5）对噪音超标的机械设备，采取降噪措施。机械和运输车辆经过施工现场时，严禁长时间鸣笛。
（6）对长时间接触噪音的有关施工作业人员，要加强个人保护，如可佩戴耳塞消除影响。
（4）阀门等部件无毛刺、无裂纹、开关灵活严密，丝扣无损伤、直度和角度正确，强度符合要求，手轮无损伤。阀门型号、规格、公称压力应符合设计要求，安装前进行强度、严密性试验。
（5）施工过程中主要使用材料见表1：
表1材料计划表
序号
名 称
规格/型号
单 位
地板辐射采暖安全交底
地板辐射采暖安全交底1. 简介地板辐射采暖是一种通过地板发射热量来实现供暖的技术。
相比传统的采暖方式，地板辐射采暖具有更好的舒适性和节能效果。
然而，在进行地板辐射采暖时，我们需要注意一些安全事项，以确保系统的正常运行并保护使用者的安全。
2. 安装前的准备2.1 确定供暖区域在进行地板辐射采暖系统的安装之前，首先需要确定要采暖的区域。
根据房间的大小和使用需求，确定供暖区域的范围，以便在安装过程中进行准确的测量和布线。
2.2 检查地面结构地板辐射采暖系统需要安装在地面下方，因此在安装之前需要检查地面结构的稳定性和承重能力。
确保地面能够承受加热系统的重量，并且没有任何潜在的损坏或破裂。
2.3 查找供暖设备在安装地板辐射采暖系统之前，需要找到合适的供暖设备，例如加热管或电热膜。
确保供暖设备的质量可靠，并符合所需的供暖功率和温度要求。
3. 安装步骤3.1 清理工作在安装地板辐射采暖系统之前，需要将安装区域清理干净，确保没有任何杂物或障碍物。
这样可以方便施工人员进行工作，并且避免散热效果受到影响。
3.2 布线和安装供暖设备根据供暖区域的大小和形状，进行合理的布线。
安装供暖设备时，需要仔细遵循供暖设备的安装说明，并确保设备固定牢固。
3.3 连接管道或电路根据供暖系统的类型，进行管道或电路的连接。
确保连接牢固，不会发生泄漏或短路的情况。
若实际操作中遇到困难，建议寻求专业技术人员的帮助。
3.4 覆盖地板在完成供暖设备的安装和连接后，需要覆盖地板。
可以选择合适的地板材料进行覆盖，例如瓷砖、地板板或地板胶。
确保地板平整、牢固，以避免损坏供暖设备。
4. 使用和维护4.1 启动供暖系统在安装完成后，需要按照供暖设备的说明书正确启动系统。
通常情况下，需要进行一些初始化操作来确保系统能够正常工作。
确保所有连接稳固，并检查系统是否有异常现象。
4.2 温度和时间控制地板辐射采暖系统通常可以通过温度和时间控制来实现自动调节。
用户可以根据自身需求，设定合适的温度和时间，以达到舒适和节能的效果。
低温地板辐射采暖工程施工方案交底
低温地板辐射采暖工程施工方案交底1. 项目背景随着人们对舒适居住环境的需求不断提高，低温地板辐射采暖系统作为一种高效、节能的供暖方式，越来越受到人们的青睐。
为了确保施工质量和施工进度的顺利进行，我们制定了本施工方案，以便明确各方责任，并保证施工过程的顺利进行。
2. 施工目标本项目的施工目标是按照设计要求和相关技术规范，完成低温地板辐射采暖系统的安装和调试工作。
确保工程质量和工期，保证系统正常运行，达到舒适的采暖效果。
3. 施工组织和责任分工3.1 施工组织施工组织由项目经理负责，包括施工人员、安全员、质量员等。
项目经理负责监督施工全过程，确保施工按照施工方案进行。
3.2 责任分工- 项目经理负责项目全面管理，包括施工计划制定、材料采购、施工人员调配等。
- 安全员负责施工现场的安全管理，包括施工现场的安全防护、消防设施的配置等。
- 质量员负责施工过程中的质量控制，包括材料验收、施工工艺合理性等。
- 施工人员按照施工方案进行具体施工任务。
4. 施工流程4.1 前期准备工作- 准备施工所需的各种材料和设备。
- 按照设计图纸进行场地清理和标线。
4.2 安装主体工程- 进行地板辐射采暖管道的敷设工作，确保管道的平整、牢固。
- 进行管道的连接和热力选择阀的安装。
- 完成地板辐射采暖电缆或导热板的安装。
4.3 完善配套设备- 完成低温地板辐射采暖系统的控制柜的安装和接线。
- 进行系统各个部分的调试和联动测试。
4.4 安全检查和试运行- 进行系统的安全检查，确保系统在运行过程中不存在安全隐患。
- 进行系统的试运行，测试系统的性能和运行效果。
5. 质量控制在整个施工过程中，我们将严格按照相关技术规范进行施工，确保施工质量符合设计要求。
此外，我们还将进行施工过程的质量检查和记录，以确保施工质量的可追溯性。
6. 安全措施在施工现场我们将采取以下安全措施：- 严格执行施工现场安全规章制度，保证施工现场的安全秩序。
- 配备专业安全员，负责施工现场的安全管理。
低温地板辐射采暖工程技术交底
低温地板辐射采暖工程技术交底工程名称：鲁银名邦豪庭一期11#—14#号楼低温地板辐射采暖工程施工单位：四川队施工地点：宝湖路施工时间：2011年9月18日至10月15日交底内容：低温地板辐射采暖工程一、作业条件1、根据施工方案安排好适当的现场工作场地、工作棚、材料库，在地沟或管井施工时要接通低压照明并采取良好的通风措施。
2、按设计和有关规范要求各项预留孔洞、管槽、预埋件已完毕。
3、土建地面已施工完毕。
各种基准线测放完毕。
4、各种材料合格并经监理确认批准进场。
5、现场临时用电、用水能保证连续施工且有排放试压用水的地点。
6、土建专业已完成墙面粉刷(不含面层),外窗、外门已安装完毕，并已将地面清理干净，并经过验收。
7、相关电气预埋等工程已完成。
8、施工环境温度不低于5℃，如需冬季施工必须采取相应措施。
二、施工总程序。
楼层基面清理→水泥发泡绝热层施工→铺铝薄膜—弹线—抄平安装管卡→加热盘管安装→初次打压→细石混凝土回填→养护→集分水器安装→封闭现场进行成品保护材料1、采暖地面总厚度为70MM发泡厚度最低不少于20MM，钢丝混凝土厚度为不大于50MM，厨房，卫生间。
阳台。
-20MM.绝热材料为发泡水泥，导热系数0.087W/MK,承载强度12MPa。
2、地辐射盘管采用PE—Xa交联聚乙烯管（交联度：过氧化物＞92%，硅烷＞65%。
管径Φ=20 mm，壁厚2.0 mm）。
管材、管件的颜色应一致，色泽均匀，表面光滑、清洁，不允许有分层、针孔、裂纹、气泡、划伤等缺陷，外观应完整，无损伤、变形、开裂。
3、辅材：固定卡子、扎带、卡套式连接件、插接式连接件表面光滑无毛刺，无缺损和变形，无气泡和砂眼。
同一口径管件的锁紧螺帽、紧箍环应能互换。
应有出厂合格证及材质证明报告。
4、材料必须符合设计要求和国家或行业检测标准，供货时应有合格证、产品使用说明书及检测证明文件。
三、施工准备1、施工前认真熟悉图纸和相应的规范，进行图纸会审。
低温热水地板辐射采暖技术交底三篇
低温热水地板辐射采暖技术交底三篇篇一：低温热辐射地采暖技术交底建筑室内低温热水（60℃以下，压力不超过0.8MPa）地板辐射采暖安装工程的施工。
一、材料要求(一)管材、管件和绝热材料，应有明显的标志，标明生产厂的名称、规格和主要技术特性，包装上应标有批号、数量、生产日期、检验代号和产品合格证。
(二)管材应符合有关国家标准，在国家标准未制定前，企业标准应等同采用国际标准或国外先进标准。
(三)加热管应根据耐用年限要求、使用年限等级、热媒温度和工作压力、系统水质要求、材料供应条件、施土技术条件等因素，选择采用以下管材：1交联铝塑复合（XPAP）管。
2聚丁烯(PB）管。
3交联聚乙烯(PE-X)管。
4无规共聚聚丙烯（PP-R）管。
(四)连接件外观应完整、无缺损、无变形、无开裂。
(五)管材和管件的颜色应一致，色泽均匀，无分解变色。
(六)管材的内外表面应光滑、清洁，不允许有分层、针孔、裂纹、气泡、起皮、痕纹和夹杂，但允许有轻微的、局部的、不使外径和壁厚超出允许公差的划伤、凹坑、压入物和斑点等缺陷。
轻微的娇直和车削痕迹、细划痕、氧化色、发暗、水迹和油迹，可不作为报废的依据。
(七)加热管下部的绝热层，应采用轻质、有一定承载力、吸湿率低和难燃或不燃的高效保温材料。
绝热板材宜采用聚苯乙烯泡沫塑料，其物理性能应符合下列要求：1密度不应小于20kg/m3。
2导热系数不应大于0.05W/m·k。
3压缩应力不应小于l00kPa。
4吸水率不应大于4%。
5氧指数不应小于32。
6注：当采用其他绝热材料时，除密度外的其它物理性能应与上述要求相同。
(八)为增强绝热板材的整体强度，并便于安装和固定加热管，绝热板材表面可分别作以下处理：1敷有真空镀铝聚脂薄膜面层。
2敷有玻璃布基铝箔面层。
3铺设低碳钢丝网。
(九)管材和绝热板材在运输、装卸和搬运时，应小心轻放，不得受到剧烈碰撞和尖锐物体冲击，不得抛、摔、滚、拖，应避免接触油污。
(十)管材和绝热板材应码放在平整的场地上，垫层高度要大于100mm,防止泥土和杂物进入管内。
低温热水地板辐射供暖系统施工技术交底
低温热水地板辐射供暖系统施工技术交底施工企业：天津住房公司№：(津建安表22)工程名称海顺印刷厂职工宿舍工种安装施工部位低温热水地板辐射交底时间2019年月日低温热水地面辐射供暖系统的施工1、施工安装应具备以下条件：设计施工图纸和有关技术文件齐全，当前有效的技术文件有：JGJI42—2004《地面辐射供暖技术规程》，03（05）K404《低温热水地板辐射供暖系统施工安装》，GBT/10801.2—2002《绝热用挤塑聚苯乙烯泡沫塑料(CXPS)》，QB/T3806《聚氨酯泡沫塑料板》。
有较完善的施工方案，施工组织设计，并已完成技术交底。
施工现场具有供水或供电条件，有储放材料的临时设施。
土建专业已完成墙面内粉刷（不含面层），外窗，外门已安装完毕，并已将地面清理干净；厨房、卫生间应做闭水试验并经过验收。
各种安装材料已检验合格，所附带的说明书和合格证书齐全。
施工过程中，应防止油漆、沥青或其它化学溶剂接触污染管线的表面。
加热管在运输、装卸和搬运时应小心轻放不得抛，摔，滚，拖。
避免曝晒雨淋，宜储存在温度不超过40℃，通风良好和干净的库房内，与热源距离至少保持在1M以上。
施工环境温度不宜低于5℃。
施工过程不宜与其它工种进行交叉作业，施工过程中，严禁进入踩踏加热管，所有地面留洞应在填充层施工前完成。
所有地板内的孔洞在供暖管道铺设之前打好，以免任何以后的钻孔操作。
2、低温热水地面辐射供暖系统的地面结构，通常由以下结构组成：2.1、基层（楼板与土壤相邻的地面及其它楼层间地面）：2.2、找平层（如有必要）：2.3、绝热层（上部敷设加热管）：2.4、伸缩缝（含边界保温带）：2.5、填充层：2.6、地面层。
3、施工顺序：3.1、清理平整场地，如场地平整度较差时，应设找平层。
3.2、与土壤或室外空气接触的地板处应设置防潮层。
3.3、在供暖房间所有墙，柱设置边界保温带。
3.4、铺设绝热层。
3.5、安装分/集水器。
3.6、设置伸缩缝。
低温热水地板辐射采暖技术交底记录
鲁SN－004
工程名称
施工单位
分项工程名称
低温热水地板辐射采暖系统安装
交底日期
交底内容：
1、概况
一层入口大厅采用低温热水地面辐射供暖系统。供暖热媒为供水45℃，回水35℃的低温热水，水质应满足GB/T29044-2012的要求。
2、设计要求
1）地暖采用PE-RTDe20X2.3管地板敷设方式。
3）地暖系统施工前，其它水、电等埋地系统均已施工完毕，并验收合格。
4）施工区域地面应平整清洁，无裸露的钢筋、水电管线及任何影响施工进行的设备、材料、杂物等。
5）施工现场有水、电供应，有专用的材料存放地，要保证施工环境温度≥5℃。
6）所有后期装修所需的地面孔洞应在地暖管敷设之前打好，避免以后的任何钻孔作业。
C、敷设加热盘管时，管道端口应采取临时封堵措施，管道的弯曲半径不得小于6倍管外径，中间不得设有管件。
D、加热管道及分集水器支路连接之前，加热管道穿越地面处要有套管保护。
E、加热盘管敷设后，未充填砼之前，禁止穿硬底鞋在上面行走或搬运、堆放材料及设备。
F、当地面面积超过30㎡或边长超过6m时,应按不大于6m间距设置伸缩缝,伸缩缝宽度不应小于8mm。
2）沿外墙两根盘管间距150mm,其余盘管间距为300mm,门周边敷设膨胀缝。加热管的弯曲半径不得小于6倍的管外径;且填充层内管道不得有接头。
3）砼填充层及内、外墙、柱交接处应留宽度不小于10mm的不间断的伸缩缝。当长度超过6m时，均按不大于6m间距设置伸缩缝，宽度不小于8mm，用高发泡聚乙烯泡沫塑料填充。管道穿越伸缩缝时应设长度不小于200 mm的柔性套管。
技术（安全）交底记录
鲁SN－004
工程名称
低温热水地板辐射采暖系统安装工程技术交底记录
低温热水地板辐射采暖系统安装工程技术交底记录本实例适用于热水温度不高于60℃、民用建筑供水温度宜采用35-50 ℃，供回水温差不宜大于10℃，将加热管埋设在地板中的低温辐射采暖系统安装。
低温热水地面辐射供暖系统的工作压力，不应大于。
当建筑物高度超过50m时，宜竖向分区设置。
一、施工准备1、技术准备（1）设计施工图纸和有关技术文件齐全，并已经图纸会审和设计交底。
（2）有经审批较完善的施工方案，并已完成技术交底。
2、材料要求（1）所使用的主要材料、设备组件、配件、绝热材料必须具有质量合格证明文件，规格、型号及性能技术指标应符合国家现行有关标准的规定。
进场时应做好检查验收，并经监理工程师检查确认。
（2）主材：加热管、分水器、集水器、交联铝塑复合管（XPAP）、聚丁烯管、交联聚乙烯管（PE-X）、无规共聚聚丙烯管（PP-R）、铝塑复合板及管件、铝箔片、自熄型聚苯乙烯保温板、专用塑料卡钉、专用接口连接件、孔径φ 4- φ6mm网距150mm× 150mm钢筋网、等。
①管材的质量要求a、加热管管材应提供国家授权机构提供的有效期内的符合相关标准要求的检验报告、产品合格证。
有特殊要求的管材，厂家还应提供相应说明书。
加热管的内外表面应光滑、平整、干净，不应有可能影响产品性能的明显划痕、凹陷、气泡等缺陷b、页数新建的工业与民用建筑地面辐射供暖工程及验收 摘要 交底内容： 注： PE-X 管交联度要求：过氧化物交联大于或等于 70%，硅烷交联大于或等于 65%，辐照交联大于或等于60%，偶氮交联大于或等于 60%。
②分、集水器的型号、规格、公称压力机安装位置、高度等应符合设计图纸或产品说明书要求。
分水器、 集水器（含连接件等）的材质宜为铜质。
分水器、集水器（含连接件等）表观，内外表面应光洁，不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺 陷。
表面电镀的连接件，色泽应均匀，镀层牢固，不得有脱镀等缺陷。
③绝热板材的质量要求a ．绝热板材宜采用聚苯乙烯泡沫塑料，其物理性能要求：表面密度不应小于 20Kg/m3；压缩强度（即在10%形变形下的压缩应力）不应小于 100kPa ；导热系数不应大于 m ·K ；吸水率（体积分数）不应大于 4%；尺寸 稳定性不应大于 3%；水蒸气透过系数不应大于 （Pa ·m ·s ） ；氧指数不应小于 30%；燃烧分级应达到 B2 级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低温热水地板辐射供暖系统安装技术交底
一、施工准备
1、材料要求
(1)管材与其他供暖系统共用同一集中热源水系统,且其他供暖系统采用钢制散热器等易腐蚀构件时,管材宜有阻氧层,以有效防止渗入氧而加速对系统的氧化腐蚀。
1)管材的外径、最小壁厚及允许偏差,应符合规范规定的相关要求。
(2)管件的质量要求
1)管件与螺纹连接部分配件的本体材料,应为锻造黄铜。
使用PE-RT管作为加热管时,与PE-RT管直接接触的连接件表面应镀镍。
2)管件的外观应完整、无缺损、无变形、无开裂。
3)管件的物理力学性能,应符合规范规定的要求。
4)管件的螺纹应符合国家标准《非螺纹密封的管螺纹》(GB/T7307-1987)的规定。
螺纹应完整,如有断丝和缺丝,不得大于螺纹全丝口数的10%。
(3)绝热板材的质量要求
1)绝热板材宜采用聚苯乙烯泡沫塑料,其物理性能应符合下列要求:
①密度不应小于20kg/m。
②导热系数不应大于0.05W/(m.K)
③压缩应力不应小于100kPa。
④吸水率不应大于4%。
⑤氧指数不应小于32.
注当采用其他绝热材料时,除密度外的其他物理性能应满足上述要求。
2)为增强绝热板材的整体强度,并便于安装和固定加热管,对绝热板材表面
可分别作如下处理:
①敷有真空镀铝聚脂薄膜面层。
②敷有玻璃布基铝箔面层。
③铺设低碳钢丝网。
2、作业条件
(1)设计图纸及其他技术文件齐全。
(2)有经批准的施工组织设计或施工方案。
(3)安装各专业人员认真熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图。
(4)主要材料的选型、新型材料的施工工艺。
二、操作工艺
施工准备
—材料准备—安装分水器—连接主管—铺设保温层、边界膨胀带—铺设反射
铝箔层—铺设盘管—连接分水器—根据施工图进行埋地管材铺设—设置过门伸缩缝—中间验收(一次水压试验)—细石混凝土填充层施工—完工验收(二次水压试验)—运行调试
(1)地暖施工前,楼地面找平层应检验完毕。
(2)分集水器用4个膨胀螺栓水平固定在墙面上,安装要牢固。
(3)用乳胶将10mm边角保温板沿墙粘贴,要求粘贴平整,搭接严密。
(4)在找平层上铺设保温层(如2cm厚聚苯保温板、保温卷材或进口保温膜等),板缝处用胶粘贴牢固,在地暖保温层上铺设铝箔纸或贴一层带坐标分格线的复合镀铝聚脂膜,保温层要铺设平整。
(5)在铝箔纸上铺设一层 2mm钢丝网,间距100 100mm,规格2m 1m,
铺设要严整严密,钢网间用扎带捆扎,不平或翘曲的部位用钢钉固定在楼板
上。
设置防水层的房间如卫生间、厨房等固定钢丝网时不允许打钉,管材或钢网翘曲时应采取措施防止管材露出砼表面。
(6)按地暖设计要求间距将加热管(PE-RT管),用塑料管卡将管子固定在苯板上,固定点的间距,弯头处间距不大于300mm,直线段间距不大于600mm,大于90度的弯曲管段的两端和中点均应固定。
管子弯曲半径不宜小于管外径的8倍。
安装过程中防止管道被污染,每回
路加热管铺设完毕,要及时封堵管口。
(7)检查地暖铺设的加热管有无损伤、管间距是否符合设计要求后,
进行水压试验,从注水排气阀注入清水进行水压试验,试验压力为工作压力的1.5—2倍但不小于0.6MPa,稳压1小时内压力降不大于0.05MPa,且不渗不漏为合格。
(8)地暖辐射供暖地板当边长超过8m或40㎡时,要设置伸缩缝,缝的尺寸为5—8mm,高度同细石混凝土垫层。
塑料管穿越伸缩缝时,应设置长度不小于400mm的柔性套管。
在分水器及加热管道密集处,管外用不短于1000mm的波纹管保护,以降低混凝土热膨胀。
在缝中填充弹性膨胀膏(或进口弹性密封胶)。
(9)加热管验收合格后,回填细石混凝土,加热管保持不小于0.4MPa 的压力;垫层应用人工抹压密实,不得用机械振捣,不许踩压已铺设好的管道,细石混凝土接近初凝时,应在表面进行二次拍实、压抹,以防止顺管轴线出现塑性沉缩裂缝。
表面压抹后应保湿养护14
天以上,垫层达到养护期后,管道系统方允许泄压。
(10)地暖分水器进水处装设过滤器,防止异物进入地板管道环路,水源要选用
清洁水。
(11)抹水泥砂浆找平,做地面。
(12)立管与分集水器连接后,应进行系统试压。
试验压力为系统顶点工作压力加0.2Mpa,不小于0.6MPa,10分钟内压力降不大于0.02MPa,降至工作压力后,不渗不漏为合格。
(13)供热支管后的分配器竣工验收后,应对整个供水环路水温计水力平衡进行调试。
采暖向地板供水时,应选用预热方式,供热水温不得骤然升高,初始供水温度应为20°C—25°C,保持3天,然后以最高温度保持4天,并以≤50°C水温正常运行。
三、安全生产和成品保护措施
1、对冷热水用耐热聚乙烯管(PE-RT)、管件、分(集)水器、水表等半成品进行严格的进货检验,不合格品禁止流入施工现场,以免误用。
2、冷热水用耐热聚乙烯管(PE-RT)在运输、搬动过程中,不能有划伤、压伤、折断等损伤,轻装、轻卸,不能拖拉运送,在敷设前应认真检查,发现不合格者绝对不能使用,并对不合格产品作标记,另行堆放。
3、不得接触明火。
4、在加热管开始敷设至隐蔽之前,杜绝交叉施工,防止践踏,落物、砸伤、利器划伤,在施工现场要标注提示牌,严禁闲杂人员误入。
5、若主体完工直接交付给业主或交给装修施工单位进行下一道工序时,给用户或装修队伍发出地面装修施工须知,进一步完善成品保护。
四、质量标准
1、一般规定
(1)适用于以不超过60°C的热水作热媒,将加热管埋设在地板中的室内采暖
系统安装工程的质量检验与验收。
(2)每一集配装置的分支路不宜多于8个;住宅每户至少应设置一套集配装置。
同一热媒集配装置系统各分支路的加热管长度宜尽量接近,并不宜超过120m。
(3)加热管间距不宜大于300mm。
应根据设计要求分别按旋转型、往复型或直列型布管施工。
2、主控项目
(1)地面下敷设的盘管埋地部分不应有接头。
(2)盘管隐蔽前必须进行水压试验,试验压力为工作压力的1.5倍,但不小于0.6MPa。
(3)加热盘管弯曲部分不得出现硬折弯现象,曲率半径应符合下列规定。
1)塑料管:不应小于管道外径的8倍。
2)复合管:不应小于管道外径的5倍。
(4)加热管穿越伸缩缝处,应设长度不小于100mm的柔性套管。
(5)填充前,墙、柱的交接处,应填充厚度≧10mm的软质绝热保温的压力;垫层应用人工抹压密实,不得用机械振捣,不许踩压已铺设的管件。
