荣威 OBD 接口位置
汽车OBD诊断匹配口位置
汽车OBD诊断匹配口位置爱丽舍：OBD诊断头位置驾驶员左护板侧保险盒内。
福特翼虎吉普（ESCAPE XLT）：OBD诊断头位置驾驶员左护板侧。
该车采用OBD诊断座，但无OBD信号，别克君威2.5：OBD诊断头在油门踏板上方。
别克君威3.0：OBD诊断头在油门踏板上方。
本田雅阁：OBD诊断头在仪表板的下方北京吉普2500：OBD诊断头在驾驶员左护板侧。
北京吉普（外观像帕杰罗）：OBD诊断头在引擎室内左侧。
北京现代索娜塔：OBD诊断头在油门踏板上方桑塔纳99新秀：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
桑塔纳2000：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
时代超人：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧帕萨特B4：OBD诊断头。
帕萨特系统。
诊断头位置仪表盘右下方。
装饰板内。
帕萨特2.0：OBD诊断头。
帕萨特系统。
诊断头位置手刹车右侧。
奥迪—V6：2+2诊断头。
大众奥迪系统。
诊断头位置引擎室保险盒内，奥迪—A6：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧一汽红旗：OBD诊断头。
一汽红旗系统。
诊断头位置驾驶员左护板侧。
一汽捷达：OBD诊断头。
大众奥迪系统。
诊断头位置保险盒右侧附近。
一汽佳宝：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或前右门附近。
中华：OBD诊断头。
诊断头位置保险盒附近或在油门踏板上方。
松花江：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近哈飞民意：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或在油门踏板上方。
哈飞中意：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或在油门踏板上方。
哈飞路宝7100：OBD诊断头。
诊断头位置前右座下电脑也在哈飞路宝7110：OBD诊断头。
五菱N1电脑。
诊断头位置前右座下电脑也在。
昌河汽车：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或在油门踏板上方。
昌河海豚：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或在油门踏板上方。
obd16针脚用法
obd16针脚用法
OBD（车载自动诊断系统）的16个针脚代表了不同的功能。
每个针脚的定义可能因汽车制造商和OBD接口型号的不同而有所差异，但一般来说，针脚的功能如下：
1. 2号针脚：总线正极，通常用于供电。
2. 4号针脚：底盘接地，通常用于连接车辆的底盘。
3. 5号针脚：信号接地，通常用于信号的参考接地。
4. 7号针脚：K线，用于通讯和诊断。
5. 10号针脚：总线负极，通常用于供电。
6. 15号针脚：L线，用于供电或信号。
7. 16号针脚：供电或检测电池电压与电流。
其他针脚则由汽车制造商自行设定功能。
具体针脚的功能和使用方式需要根据具体的汽车型号和OBD接口规格来确定。
如果您需要进行OBD相关的故障诊断或维修操作，建议查阅相关的汽车维修手册或咨询专业技术人员。
荣威550 2010款基本参数
基本参数荣威550 2010款 5501.8 AT世博风尚版荣威550 2010款 5501.8 MT启悦贺岁版荣威550 2010款550 1.8 MT启悦版车型名称：荣威550 2010款 5501.8 AT世博风尚版荣威550 2010款 5501.8 MT启悦贺岁版荣威550 2010款550 1.8 MT启悦版厂商指导价(元)：13.98万12.68万12.68万厂商：上海汽车上海汽车上海汽车级别：紧凑型车紧凑型车紧凑型车发动机： 1.8L 133马力 L4 1.8L 133马力 L4 1.8L 133马力 L4变速箱：5挡手自一体5挡手动5挡手动长×宽×高(mm)：4624*1827*14804624*1827*14804624*1827*1480车身结构：4门5座三厢车4门5座三厢车4门5座三厢车最高车速(km/h)：188188188官方0-100加速(s)：-13.213.2实测0-100加速(s)：---实测100-0制动(m)：---实测油耗(L)：---工信部综合油耗(L)：-8.38.3整车质保：三年或8万公里三年或8万公里三年或8万公里车身荣威550 2010款 5501.8 AT世博风尚版荣威550 2010款 5501.8 MT启悦贺岁版荣威550 2010款550 1.8 MT启悦版长度(mm)：462446244624宽度(mm)：182718271827高度(mm)：148014801480轴距(mm)：270527052705前轮距(mm)：---后轮距(mm)：---最小离地间隙(mm)：---整备质量(Kg)：---车身结构：三厢车三厢车三厢车车门数(个)：444座位数(个)：555油箱容积(L)：626262行李箱容积(L)：452452452发动机荣威550 2010款 5501.8 AT世博风尚版荣威550 2010款 5501.8 MT启悦贺岁版荣威550 2010款550 1.8 MT启悦版发动机型号：18K4G18K4G18K4G 汽缸容积(cc)：179517951795排量(L)： 1.8 1.8 1.8工作方式：自然吸气自然吸气自然吸气汽缸排列形式：L L L汽缸数(个)：444每缸气门数(个)：444压缩比：10.510.510.5气门结构：DOHC DOHC DOHC 缸径：808080。
汽车标准OBDⅡ(自诊断接头)针脚定义
汽车OBD-II接口引脚定义汽车上的OBD-II接口（母）：ELM327用到的引脚：2: SAE-J1850 PWM和SAE-1850 VPW总线(+)4. 车身接地5. 信号接地6. CAN high (ISO 15765-4和SAE-J2284)7. ISO 9141-2和ISO 14230-4总线的K线10. SAE-J1850 PWM协议总线(-)14. CAN low (ISO 15765-4和SAE-J2284)15. ISO 9141-2和ISO 14230-4总线的L线16. 蓄电池电压全部引脚定义：1. Manufacturer discretion. GM: J2411 GMLAN/SWC/Single-Wire CAN.2. Bus positive Line of SAE-J1850 PWM and SAE-1850 VPW3. Ford DCL(+) Argentina, Brazil (pre OBD-II) 1997-2000, USA,4. Chassis ground5. Signal ground6. CAN high (ISO 15765-4 and SAE-J2284)7. K line of ISO 9141-2 and ISO 14230-48. -9. -10. Bus negative Line of SAE-J1850 PWM only (not SAE-1850 VPW)Europe, etc. Chrysler CCD Bus(+)11. Ford DCL(-) Argentina, Brazil (pre OBD-II) 1997-2000, USA, Europe, etc. Chrysler CCD Bus(-)12. -13.14. CAN low (ISO 15765-4 and SAE-J2284)15. L line of ISO 9141-2 and ISO 14230-416. Battery voltage根据ISO DIS 15031–3中相关内容，DLC是一个如下16针的插座：各个针脚定义如下：针脚分配定义1 厂家定义[1]2 SAE J1850 总线正[2]3 厂家定义[1]4 车身地5 信号地6 ISO 15765–4定义的CAN高[2]7 ISO9141?2和ISO14230?4定义的K线[2]8 厂家定义[1]9 厂家定义[1]10 SAE J1850 总线负[2]11 厂家定义[1]12 厂家定义[1]13 厂家定义[1]14 ISO 15765–4定义的CAN低[2]15 ISO9141?2和ISO14230?4定义的L线[2]16 永久正电压[1] 1, 3, 8, 9, 11, 12 和13 未做分配，可由车辆制造厂定义。
常见汽车诊断头位置
起亚SAILATU（赛拉图）用中华接头，实在不行就用奔驰单针，7角是发动机与波箱，8角是ABS，12角是气囊
一、上海通用
注意：别克世纪星测试，进入上海通用→别克→别克3.0L（或者：别克2.5）即可测试。
1.GL8位置：仪表板左下方，16PIN.
2.别克位置：仪表板下方，转向柱附近；16PIN.
电脑：1L8F-12B523-AD ICM：1L8U-12A650-AC。
引擎：FARD V6 DOHC24-VALVE
别克君威2.5：OBD诊断头在油门踏板上方。
别克君威3.0：OBD诊断头在油门踏板上方。
SGM7302GS REGAL GS3.0 V6
引擎：LW9 排量：2.98L
五菱扬光：OBD诊断头。五菱系统下。看什么电脑用什么系统。诊断头位置电脑附近。
6371
引擎：LJ465Q-1AE6，
电脑：SIEMENS VDO 5WY5801A 5WY5801F INBEX 02 SIM2K-33。
五菱MOTOROLA 摩托罗拉系统的诊断头用：OBD诊断头检测不了的请换用E-100欧宝/赛欧诊断头检测。
十五、吉利
1.美*：仪表板左下方；16PIN.
2.单点系统：左边减振器的固定螺丝上；
十六、长丰猎豹
1.仪表板左下方；16PIN.
十七、金杯
面包
1.单点系统：发动机罩下电瓶附近；16PIN.
十二、羚羊
1.仪表板下方，转向柱附近；16PIN.
十三、长安汽车
1.卡德尔福系统：仪表板下方；16PIN.
2.联合电子系统：驾驶员座位下方
3.*本电装诊断座：仪表板下方；16PIN.

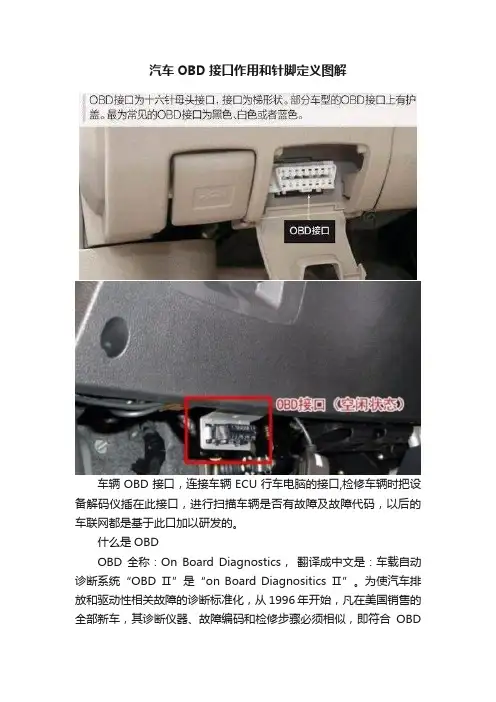

汽车OBD接口作用和针脚定义图解
汽车OBD接口作用和针脚定义图解车辆OBD接口，连接车辆ECU行车电脑的接口,检修车辆时把设备解码仪插在此接口，进行扫描车辆是否有故障及故障代码，以后的车联网都是基于此口加以研发的。
什么是OBDOBD全称：On Board Diagnostics，翻译成中文是：车载自动诊断系统“OBD Ⅱ”是“on Board Diagnositics Ⅱ”。
为使汽车排放和驱动性相关故障的诊断标准化，从1996年开始，凡在美国销售的全部新车，其诊断仪器、故障编码和检修步骤必须相似，即符合OBDⅡ程序规定。
作为驱动性和排放诊断基础，OBD Ⅱ系统将得到越来越广泛的实施。
OBDII的作用OBD Ⅱ程序使得汽车故障诊断简单而统一，维修人员不需专门学习每一个厂家的新系统。
【1】随时检测零部件和系统的故障，保证汽车在使用寿命中的排放不超过OBD法规的要求【2】检测到相关排放故障时，OBD系统可以用仪表板上的MIL 灯进行报警。
【3】故障车辆能够得到及时修理，减少车辆排放。
【4】OBD系统有助于技师迅速诊断，对症修理，降低维修成本。
汽车OBDII接口定义除却各种电源和地线之外，关键的有CAN线、ISO 0141-2 K线、J1850总线，接口也有很多。
下面我们来看看OBDⅡ接口引脚定义。
【1】、【3】、【8】、【11】、【12】、【13】厂家自定义【2】SAE J1850 总线+ 【10】SAE J1850 总线﹣【4】车身地【5】信号地【6】CAN-H 【14】CAN-L【7】K-Line 【15】L-Line【16】常电源故障码标准SAE J2010规定了一个5位标准故障代码，第1位是字母，后面4位是数字。
【1】首位字母表示设置故障码的系统。
当前分配的字母有4个：“P”代表动力系统，“B”代表车身，“C”代表底盘，“u”代表未定义的系统。
【2】第2位字符是0、1、2或3，意义如下：0——SAE(美国汽车工程师协会)定义的通用故障码：1——汽车厂家定义的扩展故障码；2或3——随系统字符(P，B，C或U)的不同而不同。
汽车诊断座大全
十四、南京菲亚特
1.仪表板下方，保险丝盒内；16PIN.
十五、吉利
1.美日：定螺丝上；
十六、长丰猎豹
汽车诊断座大全
各种常见车型诊断接口位置
奇瑞QQ三缸：用OBD接头；西门子系统；诊断头在右侧储物箱下方。
奇瑞QQ四缸：三孔诊断头；检测线颜色是棕白；联电系统或大众系统；诊断头在驾驶员左侧保险盒附近。
奇瑞风云7160EX：三孔诊断头；玛瑞利系统；诊断头在发动机舱内中间的刹车泵附近。
天籁：OBD-Ⅱ诊断座；诊断头在驾驶员左护板侧。
马自达M6：OBD-Ⅱ诊断座；诊断头在驾驶员左护板侧。
羚羊世纪星：诊断头在驾驶员仪表板下方。
飞度：OBD-Ⅱ诊断座；诊断头在驾驶员方向盘下面。
一、上海通用
1.GL8位置：仪表板左下方，16PIN.
2.别克位置：仪表板下方，转向柱附近；16PIN.
十一、中华
1.仪表板下方，转向柱附近；16PIN.
十二、羚羊
1.仪表板下方，转向柱附近；16PIN.
十三、长安汽车
1.卡德尔福系统：仪表板下方；16PIN.
2.联合电子系统：驾驶员座位下方
3.日本电装诊断座：仪表板下方；16PIN.
3.MM电控系统：发动机室防火墙附近；3PIN.
九、北京现代
1.SONATA: 仪表板下方；16PIN.
十、东南汽车
1.菱帅：仪表板下方，转向柱附近；16PIN.
2.得利卡、福利卡三菱系统：仪表板下方驾驶员左脚侧.
3.得利卡、福利卡德尔福系统：仪表板下方；16PIN.
荣威550接地分配图解
荣威550接地分配图解张震华【摘要】以荣威550接地点位置分布图和接地组合分配图为依据,并结合荣威550维修手册中电气原理图部分,对整车线束的接地线作图解,便于对汽车接地线束进行维修和检查操作.【期刊名称】《汽车零部件》【年(卷),期】2010(000)002【总页数】4页(P70-73)【关键词】汽车线束;接地线;接地点【作者】张震华【作者单位】河南天海电器有限公司,河南鹤壁,458030【正文语种】中文上汽荣威550轿车创新应用数字化设计概念与产品配置，独创领先科技的“D5全时数字轿车”，开启了数字轿车时代。
配备SCS六位一体智能主动安全控制系统，这些先进安全技术相互配合，大大提高可操控性、稳定性、智能性。
而连接这些功能部件的接地线也比较重要和复杂，维护好这些接地线就能保证汽车六大智能系统的安全性、可靠性。
1 整车线束中接地线及接地点分布情况荣威550全车线束由包括主线束、发动机舱线束、仪表线束、发动机线束等在内的17种线束组成，如表1所示。
其中接地线主要集中在主线束、发动机舱线束、仪表板线束、发动机线束中。
接地线分配图如图1所示，接地点在车身上的分布位置，如图2所示。
图1 接地点分配图图2 接地点位置分布图表1 全车线束简称简称英文名称中文名称FT Fuel tank 燃油箱线束RD Rear door 后车门线束DD Driver door 驾驶员车门线束PD Passenger door 乘客车门线束ST Seat(driver) 驾驶员座椅线束BY Body 主线束EB Engine bay 发动机舱线束RF Roof 车顶线束FC Facia 仪表板线束EM Engine management 发动机线束HV Hevac 空调线束GB Gearbox 变速箱线束CL Ignition coil 点火线圈线束IL Fuel injector 喷油器线束AT Atnenna 车顶天线线束PST Passenger seat 乘客座椅线束CG Cigar light 点烟器线束2 全车线束中各分线束接地线分配详解2.1 发动机舱线束接地线分配详解(1)接冷却风扇电机T100两个 (高、低速)继电器TP282、TP283的接地线WB182、WB192线束中各自单独引出两根接地线后共同接地在EB045点。
OBD使用说明范文
OBD使用说明范文1.OBD是什么？OBD（On-Board Diagnostics）是车辆上的故障诊断系统，主要用于监测和报告车辆的运行状况。
OBD系统可以实时监测车辆的各项参数，并通过诊断故障码来检测车辆存在的问题。
OBD系统可以帮助车主和修理技师快速准确地定位和解决车辆故障。
2.OBD的诊断工具为了使用OBD系统，您需要一个OBD诊断工具。
OBD诊断工具分为两种类型：专业级和个人级。
专业级的诊断工具通常价格较高，功能强大，适合专业维修人员使用。
个人级的诊断工具价格较低，使用简便，适合车主自己检测和诊断车辆故障。
3.OBD的连接方式通常，OBD诊断工具通过一个OBD接口与车辆的OBD系统连接。
OBD 接口通常位于驾驶员侧的底部，在车辆的驾驶员座椅下面。
将OBD诊断工具正确地插入车辆的OBD接口后，您可以开始使用OBD系统进行车辆的诊断和故障排查。
4.OBD的使用步骤使用OBD系统进行车辆诊断的一般步骤如下：Step 1: 准备工作确保车辆电源关闭，插入诊断工具的OBD接口并启动汽车。
Step 2: 连接诊断工具将诊断工具与OBD接口连接。
通常，插头上有一根电缆，一端连接诊断工具，另一端连接车辆的OBD接口。
Step 3: 打开诊断工具按下诊断工具上的电源开关，打开诊断工具。
Step 4: 选择功能根据诊断工具的操作界面，选择相应的功能。
例如，读取故障码，清除故障码，实时数据流监测等。
Step 5: 读取故障码选择“读取故障码”功能后，诊断工具将自动扫描并读取车辆的故障码。
故障码是一系列数字和字母的代码，可以帮助您定位车辆存在的问题。
Step 6: 解读故障码根据诊断工具的故障码库，解读故障码的含义。
故障码通常指示车辆存在的问题，可以帮助您判断出车辆故障的原因。
Step 7: 排查和修复故障根据故障码的含义，采取相应的措施来排查和修复车辆的故障。
您可以根据故障码参考手册中的建议，或者向专业维修人员寻求帮助。
汽车诊断座型号及针脚定义和安装位置图
汽车诊断座型号及针脚定义和安装位置图汽车诊断座型号及针脚定义和安装位置图汽车诊断座是汽车维修和故障诊断的重要工具之一。
在进行汽车维修和故障排除时，技师通常需要连接诊断仪器到汽车的诊断座上，以获取汽车的故障代码和数据信息。
因此，掌握汽车诊断座的型号、针脚定义及其安装位置图，对于技师正确、高效地进行汽车维修至关重要。
一、型号及针脚定义主要的汽车诊断座类型有OBD-I型和OBD-II型两种。
OBD-I 型主要应用于上世纪80年代至90年代初的汽车上，OBD-II 型则是从90年代初开始在汽车上广泛应用的。
1. OBD-I型OBD-I型汽车诊断座通常有12个针脚，它们的定义如下：1) 针脚4：电源+12V；2) 针脚5：地线GND；3) 针脚6：接收线；4) 针脚7：K线（诊断仪与诊断座的通信线）；5) 针脚9：接收线；6) 针脚10：诊断请求线。
2. OBD-II型OBD-II型汽车诊断座通常有16个针脚（有些车型可能有更多），以下是其中的若干个针脚的定义：1) 针脚4：地线GND；2) 针脚5：系统地线SGND；3) 针脚6：CANH线（高速的CAN总线通信线）；4) 针脚7：K线（ISO9141和ISO14230通信线）；5) 针脚10：J1850总线（PWM和VPW通信线）；6) 针脚14：CANL线（高速的CAN总线通信线）；7) 针脚15：L线（诊断仪与诊断座的通信线）。
二、安装位置图汽车的诊断座位置有些车型在驾驶员座位的下方，有些则在发动机舱内。
以下是几个常见车型的诊断座安装位置图：1. 大众车型大众车型的诊断座通常位于驾驶员座位下方。
安装位置图如下：```________________| ______|| || |____________________| || || || || ||__________|```2. 宝马车型宝马车型的诊断座通常也位于驾驶员座位下方。
安装位置图如下：```________________| || ||_________________|```3. 福特车型福特车型的诊断座通常位于发动机舱内。
汽车OBD诊断座位置大全
引擎：DA465Q-1A
电脑：DELPHI MT20 DA465Q-1A/D2 12233349
哈飞中意：OBD诊断头。德尔福系统。诊断头位置保险盒附近或在油门踏板上方。
HFJ6350
引擎：DA462-1A
电脑： MOTRON BOSCH DA462-1A/D1
BUSB
电脑：SIEMENS VDO
防盗电脑：SIMOS04S0000
版本：008VWZ3Z0 SI3252624
帕萨特2.0：OBD诊断头。帕萨特系统。诊断头位置手刹车右侧。
型号：SVW7203AP
引擎：BFF 排量2.0L
奥迪—V6：2+2诊断头。大众奥迪系统。诊断头位置引擎室保险盒内，
引擎：FARD V6 DOHC24-VALVE
别克君威2.5：OBD诊断头在油门踏板上方。
别克君威3.0：OBD诊断头在油门踏板上方。
SGM7302GS REGAL GS3.0 V6
引擎：LW9 排量：2.98L
本田雅阁：OBD诊断头在仪表板的下方
北京吉普2500：OBD诊断头在驾驶员左护板侧。
引擎：C498QA1。
电脑：SIEMENS.K10308630 2A 8800 A2090140AA。
ABS：∧PG3550500浙江亚太机电
北京吉普（外观像帕杰罗）：OBD诊断头在引擎室内左侧。
引擎：491Q
北京现代索娜塔：OBD诊断头在油门踏板上方
桑塔纳99新秀：OBD诊断头。大众奥迪系统。诊断头位置排挡前方。
电脑：BOSCH M-154
桑塔纳2000：OBD诊断头。大众奥迪系统。诊断头位置排挡前方。
标准obd接口针脚定义
标准OBD接口针脚定义1. 概述在汽车行业中，OBD（On-Board Diagnostics）接口是一种常见的设备，用于诊断和监控车辆的性能和故障情况。
OBD接口通常通过针脚连接到车辆的电子系统，以提供实时数据和故障码。
本文将详细介绍标准OBD接口的针脚定义，包括OBD-II和CAN总线协议。
2. OBD-II接口针脚定义2.1 OBD-II接口介绍OBD-II是一种用于汽车诊断的标准接口，它定义了车辆与诊断工具之间的通信协议和物理接口。
OBD-II接口通常使用16个针脚连接到车辆的OBD系统。
2.2 OBD-II接口针脚定义以下是OBD-II接口的16个针脚定义：1.空2.J1850 BUS+（通讯总线正端）3.空4.GND（接地）5.SGND（系统接地）6.CAN-H（CAN总线数据线高）7.K线（可编程车辆数据线）8.空9.J1850 BUS-（通讯总线负端）10.K线（可编程车辆数据线）11.CAN-L（CAN总线数据线低）12.空13.空14.K线（可编程车辆数据线）16.空注意：根据标准定义，第4个针脚为接地脚（GND），用于提供电路的接地。
第5个针脚（SGND）为系统接地脚，用于连接车辆的电子系统。
2.3 OBD-II接口针脚功能以下是OBD-II接口针脚的功能介绍：•J1850 BUS+和J1850 BUS-：用于与车辆的通讯总线连接，用于数据传输和通信。
•K线（可编程车辆数据线）：用于诊断和通信，K线是OBD-II接口最常用的针脚之一。
•CAN-H和CAN-L：用于与车辆的CAN总线连接，用于高速数据传输和通信。
•GND（接地）和SGND（系统接地）：用于提供接地连接，保证电路的正常运行。
3. CAN总线接口针脚定义3.1 CAN总线介绍CAN（Controller Area Network）总线是一种广泛使用的串行总线，用于车辆和其他设备之间的通信。
CAN总线提供高速和可靠的数据传输，广泛应用于现代汽车的电子系统。
常见各车型OBD接口位置
For personal use only in study and research; not for commercialuse常见各车型OBD接口位置别克君威 2.5：OBD诊断头在油门踏板上方。
别克君威 3.0：OBD诊断头在油门踏板上方。
本田雅阁：OBD诊断头在仪表板的下方。
北京吉普2500：OBD诊断头在驾驶员左护板侧。
北京吉普2033：OBD诊断头在发动机舱内左侧。
北京现代索娜塔：OBD诊断头在油门踏板上方。
桑塔纳99新秀：OBD诊断头；大众奥迪系统；诊断头在排挡杆前方。
桑塔纳2000：OBD诊断头；大众奥迪系统；诊断头在排挡杆前方。
时代超人：OBD诊断头；大众奥迪系统；诊断头在驾驶员左护板侧。
帕萨特B4：OBD诊断头；帕萨特系统；诊断头在仪表盘右下方的装饰板内。
帕萨特 2.0：OBD诊断头；帕萨特系统；诊断头在手刹车右侧。
奥迪V6：2+2诊断头；大众奥迪系统；诊断头在发动机舱保险盒内，用E-118奥迪2+2测车线。
奥迪A6：OBD诊断头；大众奥迪系统；诊断头在驾驶员左护板侧。
奇瑞QQ三缸：用OBD接头；西门子系统；诊断头在右侧储物箱下方。
奇瑞QQ四缸：三孔诊断头；检测线颜色是棕白；联电系统或大众系统；诊断头在驾驶员左侧保险盒附近。
奇瑞风云7160EX：三孔诊断头；玛瑞利系统；诊断头在发动机舱内中间的刹车泵附近。
奇瑞风云7160ES：三孔诊断头；玛瑞利系统；诊断头在发动机舱内中间刹车泵附近。
长安之星：三孔诊断头；联电系统；诊断头在电瓶负极附近。
长安欧雅：三孔诊断头；联电系统；诊断头在驾驶员座下中间横梁左侧。
长安镭蒙：OBD诊断头；联电二代系统；诊断头在驾驶员左侧保险盒附近。
长安奥托：OBD诊断头；联电系统；诊断头在驾驶员左侧保险盒附近。
长安福特：OBD诊断头；诊断头在驾驶员左护板侧华洋汽车：OBD诊断头；德尔福系统；诊断头在驾驶员左侧保险盒附近。
五菱之光：OBD诊断头，位置在驾驶员右侧座下；系统根据不同发动机和所配的电脑有所不同。
obd接口定义 标准
obd接口定义标准OBD接口的定义和标准是一个涉及到汽车电子和通信技术的复杂领域。
下面我将尽可能详细地解释OBD接口的定义、标准以及其在汽车诊断系统中的应用。
首先，OBD是英文On-Board Diagnostic的缩写，翻译为“车载诊断系统”。
这个系统主要用于监控车辆的运行状况和尾气后处理系统的状态。
它具有随时监控发动机的运行状况和尾气后处理系统的工作状态的能力，一旦发现有可能引起排放超标的情况，就会马上发出警示。
在OBD接口的物理层面上，它是一个通信接口，按照ISO 15765-2标准进行设计。
这个接口通过CAN（Controller Area Network）总线与车辆的ECU （Electronic Control Unit）进行通信。
OBD接口的位置通常在车辆的仪表盘下方，可以方便地连接诊断设备。
OBD接口的通信协议是开放的，它遵循SAE J1939-73协议规范。
通过OBD接口，车辆的诊断信息可以被读取和修改。
车辆的诊断信息包括发动机的运行数据、排放控制系统的状态、车辆的运行数据等。
OBD接口的标准化和开放性对于车辆的诊断和维护具有重要意义。
通过OBD接口，车辆制造商可以提供诊断设备，以便维修人员可以方便地读取和修改车辆的诊断信息。
这有助于提高维修的准确性和效率，同时也可以帮助车辆驾驶员更好地了解车辆的运行状况。
然而，不同的车辆制造商可能会在OBD接口的设计和实现上有所不同。
例如，一些制造商可能会使用自定义的通信协议，这可能会使得与其他制造商的设备进行互操作变得困难。
因此，OBD接口的标准化和规范化对于提高互操作性和兼容性至关重要。
目前，OBD接口的标准正在不断地更新和完善。
例如，OBD-II接口是OBD接口的一种改进版本，它提供了更多的诊断功能和更高级别的兼容性。
通过OBD-II接口，车辆的诊断信息可以通过统一的通信协议进行交换，这使得维修人员可以使用通用的诊断设备来诊断不同制造商的车辆。
