等高线地形模型ppt课件
橡皮泥，铅笔，小刀，刻度尺，牙签，细线或 细钢丝，垫板（木板、硬纸板、泡沫板均可）， 水粉颜料。
制作过程 制作等高线地形模型： a.将橡皮泥在垫板上堆成山体状。要求捏 出山峰、山谷、山脊、鞍部、盆地和陡崖等 部位。 b.用手擦拭山体表面，使其光滑自然。 c.将直尺垂直摆放在山体旁，按照相同的 高度间隔，用牙签在山体表面不同高度处做 上记号，并标出高程。 d.用细线小心地沿着记号处将山体水平切 开。 e.将切下的山体块编号后分开摆放。 f.在山体上表面用水粉涂上不同的颜色。 g.将山体块根据编号重新摆成山体形状。
等高线地形模 型
知识准备
等高线:陆地上海拔高度相等的各点的连线。 等高线地形中常见的几种地形：山顶、山脊、山谷、 鞍部、陡崖、盆地
等高线地形图
材料准备 自制模型，所以力求材料廉价、造价便宜，废 旧物品往往成为可再利用的资源 ，将废旧物 品去粗取精，使形成的教具力求结构简单，制成果展示
成果展示
成果展示
成果展示
等高线地形图的制作与使用(共4张PPT)
3同、一山幅脊等：高等线高地线形由图海上拔，较等高高向2距海0相拔0同较。低处凸
53、鞍山部脊：两等山高顶线之由间海的 拔低较地高向海拔较低处凸
山地
同5、一鞍幅部等：高两线山地顶形之图间上的，3低等0地高0 距有何特点？
1同、一山幅地等：高等线高地线形海图拔上由，四等周高向距中相心同增。大，中心的三角形代表山顶
2、盆地：等高线海拔由四周向中心减小
3、山脊：等高线由海拔较高向海拔较低处凸
4、山谷：等高线由海拔较低向海拔较高处凸
13、山地脊：5等、高鞍线海由部拔海：由 拔四较两周高山向顶中海心拔之增较间大低，处的中凸低心地的三角形代表山顶
4读、图山观谷察：等等高高线线地由形海图拔的较特低点向海拔较高处凸
等 3、高山线脊密：集等坡高度线陡由，海等拔高较线高稀向疏海坡拔度较缓低处凸
从同A一点幅爬等到高山线顶地和形从图B上点，爬等到高山距顶相，同哪。条登山线路较陡？
同5、一鞍幅部等：高两线山地顶形之图间上的，低等地高距相同。
同等一高幅 线等密高集线坡地度形陡图，上等，高等线高稀距疏有坡何度特缓点？
5、鞍部：两山顶之间的低地 100
等同高一线 幅疏等密高与线坡地度形的图陡上缓，之等间高存距在有什何么特联点系？

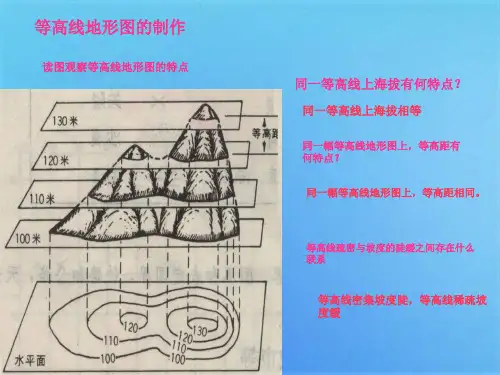

等高线地形图的制作
读图观察等高线地形图的特点
同一等高线上海拔有何特点？
同一等高线上海拔相等
同一幅等高线地形图上，等高距有 何特点？
同一幅等高线地形图上，等高距相同。
等高线疏密与坡度的陡缓之间存在什么 联系
等高线密集坡度陡，等高线稀疏坡 度缓
二、基本地形的判读
1、山地：等高线海拔由四周向中心增大，中心的三角形代表山顶
A
300 200
53、鞍山部脊：两等山高顶线之由间海的 拔低较地高向海拔较低处凸
山地
同5、一鞍幅部等：高两线山地顶形之图间上的，3低等0地高0 距有何特点？
1同、一山幅地等：高等线高地线形海图拔上由，四等周高向距中相心同增。大，中心的三角形代表山顶
2、盆地：等高线海拔由四周向中心减小
3、山脊：等高线由海拔较高向海拔较低处凸
4、山谷：等高线由海拔较低向海拔较高处凸
13、山地脊：5等、高鞍线海由部拔海：由 拔四较两周高山向顶中海心拔之增较间大低，处的中凸低心地的三角形代表山顶
4读、图山观谷察：等等高高线线地由形海图拔的较特低点向海拔较高处凸
等 3、高山线脊密：集等坡高度线陡由，海等拔高较线高稀向疏海坡拔度较缓低处凸
从同A一点幅爬等到高山线顶地和形从图B上点，爬等到高山距顶相，同哪。条登山线路较陡？
同5、一鞍幅部等：高两线山地顶形之图间上的，低等地高距相同。
同等一高幅 线等密高集线坡地度形陡图，上等，高等线高稀距疏有坡何度特缓点？
5、鞍部：两山顶之间的低地 100
等同高一线 幅疏等密高与线坡地度形的图陡上缓，之等间高存距在有什何么特联点系？
等高线地形图的制作
读图观察等高线地形图的特点
同一等高线上海拔有何特点？
同一等高线上海拔相等
同一幅等高线地形图上，等高距有 何特点？
同一幅等高线地形图上，等高距相同。
等高线疏密与坡度的陡缓之间存在什么 联系
等高线密集坡度陡，等高线稀疏坡 度缓
二、基本地形的判读
1、山地：等高线海拔由四周向中心增大，中心的三角形代表山顶
A
300 200
等高线地形图 优秀ppt课件
为多少？
最新课件
3
什么是等高线地形图？
等高线地形图：表示地表上的地物、地貌平面位置及基 本的地理要素且高程用等高线表示的一种普通地图。
等 高 线 地 形 图
最新课件
4
等高线： 地图上海拔相同的相邻各点的连线
绘 制 原 理
绘制原理：把地面上海拔高度最相新课同件 的点连成的闭合曲线垂直投5 影到一个标准面上，并按比例缩小画在图纸上，就得到等高线。
8
2、等高线地形图的判读
（1）各种地形（小地形）的等高线形态： 山顶、盆地、山脊、山谷、鞍部、陡崖、
峡谷等
（2）坡度
缓坡、陡坡
重(3点) 要各种求大：地能形在类等型高的线等高地线形形图态中：熟练识别出几
平原、高原种、典山型地的、地盆形地、。丘陵
最新课件
9
鞍部
山顶
山
陡
体
的
山谷
坡
不
同
部
缓
位
坡
最新课件
最新课件
34
沙丘
沙丘形态的迎风坡较缓（等高线较稀疏），
背风坡较陡（等高线较密集）
最新课件
35
谷岭相间地形
思考：在这幅图上有几个主要山谷？有几个主要
山岭？
最新课件
36
3、等高线地形图的应用及计算 (1)判断坡度大小
影响因素：比例尺、等高距、等高线的疏密
最新课件
37
①根据等高线疏密判断
山
陡坡
缓坡
（ 4 ） 图 中 D 处 陡 崖 的 相 对 高 度 是 _1_0_0_米__≤__△H＜___2_0_0_米_ 。
（ 5 ） 若 某 时 B 处 的 气 温 是 21℃ ， 则 D 处 的 气 温 最 大 值 是
等高线地形图1 PPT资料共29页
A、180米
B、220米
C、320米
D、0米
绘制方法： ⑴作剖面图的水平基线； (2)确定适宜的垂直比例尺 ,画纵坐标； (3)描点； (4)用平滑曲线连结各点。
例．右图是等高线地形图 上过P点的两幅剖面图， 两剖面线垂直相交于P点， 则P点所在的地形部位是 （）
A．山峰 B. 盆 地 C．鞍部 D．山谷
600 500 400 300
1：300000 D
例2：读华北某地地形图，比较①②③④ 的大小
250
乙 300
②
350
④
① ③
甲
二、等高线地形图的判读规律： 4.陡崖相对高度计算方法：
（x-1）d≤ΔH<(x+1)d （d为等高距，X为重叠的等高 线条数）
例：在等高距为50米的地形图中，5条等高线重叠于某 断崖处，该断崖处的相对高度可能为( )
引水线路的“线”，关键是应从地势高处向低 处流；输油管道选线，路程尽可能短，尽量避免 通过大山、大河等。
③农业区划：根据等高线反映出来的地形类型， 地势起伏、坡度陡缓、水源条件等，因地制宜进 行农业生产区划。一般平原多为耕作业，山坡草 地多发展畜牧业，山地多发展林业。
④工业区应建在地形较为平坦开阔的地形区，且 交通便利，水源充足，资源丰富。生产高、精、 尖等电子产品的工厂一般选在环境优美、交通便 利的地方。
1.与气候结合： A、海拔高的地区应考虑气温的垂直递减。
0.60°C/100m B、山区应考虑迎风坡和背风坡。(降水量的差异) C、盆地不易散热，又容易引起冷空气的滞留等。
2.与河流水文结合：
①由山谷的分布，判断河流的位置及流向。
②水库坝址的选择：一般选在峡谷处，且考虑水 库库址应选在河谷、山谷地区“口袋形”洼地处 或小盆地(水平距离窄，垂直落差大) ；峡谷上游 要有蓄水库区。坝址应建在等高线密集的河流峡 谷最窄处使坝身较短，避开断层、喀斯特地貌区 等，依等高线高程定坝高，依水平距离定坝长， 尽量少淹农田。
等高线地形图课件课件
等高线地形图课件课件等高线地形图课件一、概述等高线地形图是一种用于描述地形特征的常用工具，广泛应用于地理学、地形学和相关领域。
通过等高线地形图，我们可以直观地了解地形的起伏、山川湖泊的分布以及各种地形特征，如山脊、山谷、鞍部等。
本文将详细介绍等高线地形图的基本概念、原理和应用。
二、等高线地形图的原理1、等高线的基本概念等高线是指地形图上表示同一海拔高度的一组线。
它们在地图上沿着同一高度平行分布，描述了地形的相对高度和起伏。
相邻等高线之间的水平间隔通常是相同的，通常为0.5米或1米。
等高线的密度反映了地形的陡峭程度，等高线稀疏的地方表示平缓地形，而等高线密集的地方则表示陡峭地形。
2、等高线的特点等高线有以下基本特点：（1）同一等高线上的所有点具有相同的海拔高度。
（2）相邻等高线之间的垂直距离表示地面的相对高度。
（3）等高线的分布和形状可以揭示地形的特征，如山峰、山谷、山脊等。
（4）等高线的方向通常与地形特征的方向一致。
例如，山脊线的方向与等高线的方向一致，都是沿着山地的最高点。
3、等高线的种类根据不同的需要，可以将等高线分为以下几种类型：（1）首曲线：又称基本等高线，是按基本等高距描绘的等高线。
这些等高线在地图上的精度最高。
（2）计曲线：又称加粗等高线，是按照规定加粗描绘的等高线。
这些等高线在地图上易于识别，用于表示重要的地形特征，如山峰、山脊等。
（3）间曲线：又称半距等高线，是为了显示首曲线无法表示的地形细部而绘制的等高线。
它们通常以细虚线表示，不按规定的间隔绘制，而间隔是首曲线的两倍。
（4）助曲线：又称辅助等高线，是为了显示间曲线仍无法表示的地形细部而绘制的等高线。
它们以细虚线表示，用于描述局部小坡度变化的地形。
4、等高线地形图的制作流程等高线地形图的制作流程主要包括以下步骤：（1）数据采集：通过测量获取地面各点的海拔高度数据。
（2）数据处理：将采集的数据进行处理，消除误差，并进行适当的插值处理。
等高线地形图专题介绍PPT
等高线的分类
总结词
等高线分为基本等高线和组合等高线两种类型。
详细描述
基本等高线是指在单一地貌单元内，按照一定的间距绘制的等高线；组合等高线 是指在不同地貌单元之间，根据需要绘制不同间距的等高线，以突出不同地貌单 元的特征。
02
CHAPTER
等高线地形图的绘制方法
手工绘制方法
确定比例尺
根据地形起伏程度和地图用途， 选择合适的比例尺。
在环境保护工作中，等高线地形图可以帮 助监测和评估地形变化，如山体滑坡、泥 石流等自然灾害的风险区域。
04
CHAPTER
等高线地形图与其他地图的 对比
与政区图的对比
主题差异
应用领域
等高线地形图主要展示地形起伏和地 表形态，而政区图则侧重于行政区划 和地理分布。
等高线地形图广泛应用于地质、水利、 城市规划等领域，而政区图则常用于 政府决策、行政管理等方面。
环境监测
等高线地形图可以反映地形地貌的变 化，通过监测等高线地形图的变化， 可以及时发现环境问题。
灾害预警
利用等高线地形图，可以分析地质灾 害的风险区域，及时发布灾害预警信 息，减少灾害损失。
THANKS
谢谢
内容差异
等高线地形图通过等高线表示地形高 度和坡度变化，而政区图则通过不同 颜色、符号等表示不同行政区域。
与地貌图的对比
表现形式
地貌图主要通过颜色、符号等表 示地表形态和地貌特征，而等高 线地形图则通过等高线表示地形
起伏和高度变化。
细节展示
地貌图通常注重展示地表细节和地 貌类型，而等高线地形图更注重地 形整体结构和高度变化。
等高线地形图专题介绍
目录
CONTENTS
• 等高线地形图的基本概念 • 等高线地形图的绘制方法 • • 等高线地形图的发展趋势与展望
等高线地形图PPT课件
0
A点的海拔： 50＜ H ＜300 A
悬崖顶的海拔： 250≤H ＜300 悬崖底的海拔： 50＜ H ≤100 悬崖的相对高度：150≤ H ＜250
350
250
300 250
＜300
200
150
100
100
＞50
50
-
0
19
例4
C处地形相对高度是多少？
（230-200） ≤ H ＜ （240-190）
• ②工业区选址
• 一般选在等高线间距较大的地势平坦开阔处，节省建设 投资；靠近河流，水源充足；有交通线经过，交通便利。
• ③聚落分布
• 一般山区聚落多分布在地势较低的河谷地带(地势低平、 水源充足、流水沉积形成深厚肥沃的土壤)；山区聚落规 模小、数量少；平原地区聚落数量多、规模大(聚落主要 分布在平原地区)。
B.植水稻 D. 营造混交林
读某地等高线图完成下列问题。
• （1）该岛最高与最低点气 温差最大不超过 ℃
• （2）试分析A、B两地降水 的差异及原因。
• （3）在下框中绘制甲乙两 地的地形剖面图。
• （4）描述图中河流的水文 特征。
-
28
读等高线地形图，回答下题
地形表示方法示意图等高线图地形特征说明山地山峰闭合曲线外低内高符号四周低中部示坡线画在等高线外侧坡度向外侧示坡线画在等高线内侧坡度向内侧山脊等高线凸向低处山脊连线从山顶到山麓凸起高耸部分山脊线也叫分水线山谷等高线凸向高处山谷连线山脊之间低洼部分山谷线也叫集水线地形表示方法示意图等高线图地形特征说明鞍部一对山脊等高线组相邻两个山顶之间呈马鞍部是山谷线最高处山脊线最低处峭壁陡崖多条等高线会合重叚在一处近于垂直的山坡称峭壁
-
A点的海拔： 50＜ H ＜300 A
悬崖顶的海拔： 250≤H ＜300 悬崖底的海拔： 50＜ H ≤100 悬崖的相对高度：150≤ H ＜250
350
250
300 250
＜300
200
150
100
100
＞50
50
-
0
19
例4
C处地形相对高度是多少？
（230-200） ≤ H ＜ （240-190）
• ②工业区选址
• 一般选在等高线间距较大的地势平坦开阔处，节省建设 投资；靠近河流，水源充足；有交通线经过，交通便利。
• ③聚落分布
• 一般山区聚落多分布在地势较低的河谷地带(地势低平、 水源充足、流水沉积形成深厚肥沃的土壤)；山区聚落规 模小、数量少；平原地区聚落数量多、规模大(聚落主要 分布在平原地区)。
B.植水稻 D. 营造混交林
读某地等高线图完成下列问题。
• （1）该岛最高与最低点气 温差最大不超过 ℃
• （2）试分析A、B两地降水 的差异及原因。
• （3）在下框中绘制甲乙两 地的地形剖面图。
• （4）描述图中河流的水文 特征。
-
28
读等高线地形图，回答下题
地形表示方法示意图等高线图地形特征说明山地山峰闭合曲线外低内高符号四周低中部示坡线画在等高线外侧坡度向外侧示坡线画在等高线内侧坡度向内侧山脊等高线凸向低处山脊连线从山顶到山麓凸起高耸部分山脊线也叫分水线山谷等高线凸向高处山谷连线山脊之间低洼部分山谷线也叫集水线地形表示方法示意图等高线图地形特征说明鞍部一对山脊等高线组相邻两个山顶之间呈马鞍部是山谷线最高处山脊线最低处峭壁陡崖多条等高线会合重叚在一处近于垂直的山坡称峭壁
-
（公开课）等高线地形图3稿 课件ppt（20张PPT）
(5)为了解决未来小城镇的用水问题，该地区应该在__④___处修建水库大
坝，选择该处建坝的理由是
_峡__谷_地__带__，__筑_坝__工__程_量__小__，_投_资__省_；_其__上_游_为__盆_地_，__集_水_面__积大； 但随之可能带来的问题是___淹_没_村__庄_和_农__田_(_需_要_移__民_)______ 。
4.实际应用
b a
读“我国东部沿海某地等高 线示意图”，完成下列问题。
c d
(1).图中显示有a、
b、c、d四条河流，
上游流速最急的支
c 流是（
），
理由是
c 河流上游等高
线较其余几处密
集，坡度相比更
陡峭，河流流速
最急
读“我国东部沿海某地等高线示意图”，完成下列问题。
(2).欲从河流引水到村
庄，图中显示引水线有
处再建一个以最大限度扩大瞭望 范围。
冲关演练 1.数值的读取和计算
读左图回答下列问题： 若A、D两村测得实地距离是1千米，
则两村的图上距离为( A ) 厘米
A 2 B 1 C 0.2 D 5
解题思路： 1.比例尺=图上距离 ⁄ 实地距离
→图上距离=实地距离×比例尺
注意：单位要求一致
2.方向的判断
e、f、g，最合适的是
f （
ef g
），理由是
f线路线短，可
自流
(3)如果在甲村和乙村之间修建一条公路，应选择__②__(② 或③)，理由是_沿__等__高__线__修__建__，__坡__度__小__，_。工程量小
(4)如果在该地区建设小城镇，甲、乙、丙、丁四个村庄 发展条件最有利的是_丁__村，理由是_地__势__平__坦__开__阔__，__水__陆__交__通__便_。利
《等高线模型》课件
城市规划设计
在城市规划设计中，等高线模型常被用于指导城市布局和景观设计。通过等高线 模型，可以合理规划城市道路、排水系统、景观节点等，提高城市的整体品质和 居民的生活质量。
利用等高线模型，还可以模拟城市发展对周边环境的影响，预测未来可能出现的 问题，为城市规划提供决策支持。
水利工程设计
在水利工程设计中，等高线模型用于分析地形地貌、水文条件等，为水利设施的选址、设计和建设提 供依据。例如，水库大坝的选址需要考虑地形变化、库容需求等因素，等高线模型能够提供精确的地 形数据，帮助工程师评估大坝建设的可行性和安全性。
据。
大数据和人工智能的结合还可以 实现等高线模型的自动化制作，
提高工作效率，降低成本。
等高线模型还可以用于水利工程设计的其他方面，如水文分析、洪水模拟等，提高水利工程设计的科 学性和准确性。
05
等高线模型的未来发展
3D打印技术在等高线模型中的应用
3D打印技术为等高线模型的制 作提供了更高效、精确的方法， 能够快速生成复杂的地形模型。
通过3D打印，可以将等高线数 据转化为具有高度和颜色变化的 实体模型，更直观地展示地形特
详细描述
计算机辅助绘制等高线模型利用计算机技术和专业软件，能够快速、准确地绘制 等高线。这种方法适用于各种范围和复杂程度的地形，并且可以通过软件的不断 更新和优化，提高绘制的精度和效率。
数字高程模型（DEM）
总结词
数字化表示地形高度信息的数据集
详细描述
数字高程模型（DEM）是一种表示地形高度信息的数字化数据集，它可以通过网格的形式表示地形起 伏。DEM可以通过多种方式获取，如卫星遥感、飞机测量和地形图数字化等。在GIS系统中，DEM是 进行地形分析和可视化表达的重要基础
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、绘制“山体”的等高线地图 （1）、依次将取下的“山体块放在白纸上， 用笔沿“山体”块边缘描线，注出相应的 高度。
.
4
讨论与思考：在制作过程中的遇到哪些 问题，大家一起帮忙解决一下
.Байду номын сангаас
5
作品展示
.
6
制作简单等高线地形图
.
1
.
2
活动要求：1、前后桌4人一组，推选小组 长一名，由组长分配具体分工， 其中一人负责记录。
2、在制作过程中，可能会在 操作方面碰到难点，请记录员 记录
.
3
1、制作等高线地形模型 （1）、将橡皮泥捏成山体（要求有山谷、 山脊、山顶、峭壁）。 （2）、在山体表面不同高度作出记号并 记录高度。 （3）、用小刀小心沿记号将“山体”水 平切开，并编号。
