纬地公路设计详细步骤

纬地公路设计详细步骤一、项目数据管理1、在电脑分区中建立一个项目文件夹，设计过程中项目的所有数据都存储在这个文件夹中，方便项目数据的编辑与修改。

2、在纬地程序中新建项目，页面项目菜单挑选新建项目，在插入的新建项目对话框中输出项目名称，再挑选下载，将预设的以项目名称命名的项目文件留存在我们创建的文件夹中。

二、路线平面设计1、关上地形图，地形图可以之前放到项目文件夹中以便利搜寻。

2、选择设计菜单栏的主线平面设计。

在交点数据输入栏的右侧顶选择拾取，在地形图中拾取路线的起点位z，也可以看作是路线的第一个交点。

起点确定后回到对话框，选择插入按钮，插入路线的交点，在程序提示是否插入交点一时选择确定，接着便可在地形图中一个个的选择路线的交点一直到路线的终点位z确定点击鼠标右键回到主线平面设计对话框。

各交点位z若要修改，则需先将对话框底部的滑柄按钮拖至所要修改的交点序号，再选择拖动，按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位z。

导线及交点位z确定后可以开始进行平曲线的设计。

3、我们现在可以已经开始平曲线的设计，拖曳主线平面设计底部的滑柄至第一个交点，挑选平曲线排序模式为常规模式，通常路线设计采用最少的就是常规模式。

输出前缓解曲线长度、曲线半径、后缓解曲线长度，页面对话框底部的试算获得计算结果。

也可选择拖曳r，根据命令行的程序提示信息输出拖曳基点，则可以在屏幕中动态的拖曳曲线去掌控平曲线的参数。

4、在主线平面设计的掌控那一栏中可以输出路线的起点桩号，在绘图与标示中挑选须要标示的项，输出标示字低。

5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。

点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来，且路线标注也同时完成。

三、设计向导功能平面线形平衡后可以在项目菜单栏挑选设计凡塘，在插入的设计凡塘对话框中一步一步的挑选路线的各项参数。

第一步必须挑选项目类型，接着就是道路等级、设计车速。

纬地公路设计

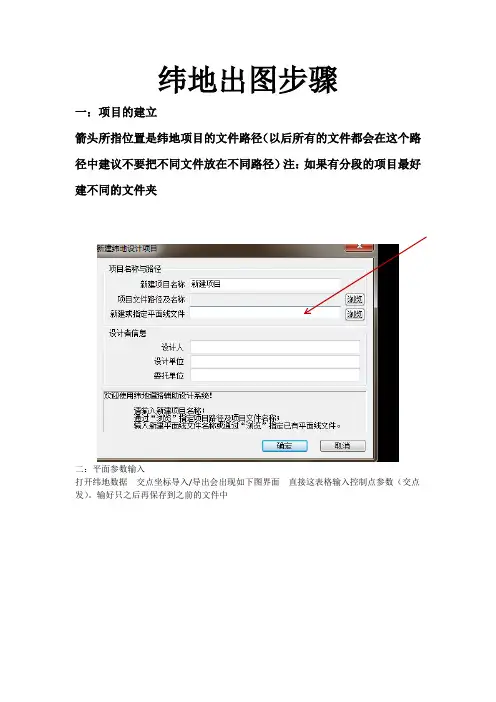

纬地出图步骤一：项目的建立箭头所指位置是纬地项目的文件路径（以后所有的文件都会在这个路径中建议不要把不同文件放在不同路径）注：如果有分段的项目最好建不同的文件夹二：平面参数输入打开纬地数据交点坐标导入/导出会出现如下图界面直接这表格输入控制点参数（交点发）。

输好只之后再保存到之前的文件中输好之后可以检查一下在设计设计主线平面上面找到你刚刚存的文件夹打开三设计向导设计向导位置在项目设计向导根据实际情况进行设计向导的编制将路基的每个单元一次输入：横坡宽度高度输入完成后检查如下图检查正确后点击下一步如图公路路面的单元设置好以后继续设置排水沟及（边坡）（注在设计向导里设置排水沟和截水沟（边坡）是统一的格式在一般的情况公路的排水沟和截水沟（边坡）会有不同路段会有不同排水沟和截水沟（边坡）在下列会有讲解）左右边坡处理左右边沟处理左右排水沟处理线路的超高路段的处理系统会自动计算超高加宽正常情况下是不会出现“红字”如果是出现红字情况下是请返回你的设计向导重新设置级超高路段加宽的设置如果还是不可以先不需要理会他等出断面图的时候可以在改段进行手动更改一般情况下这种情况是不会出现的点击完成系统会自动生成如下图四个文件下面介绍在不路段路基边坡坡比及排水沟的结构尺寸的设定在纬地项目的数据控制参数的输入会出现下列表格从上表可以看出表格有不同的单元格以填方为例可以看出分段里程的坡比是不一样的如果是一级边坡则就如上图填发如果是多级边坡则如图可以插入组有几级则插入几组挖方的做法同填方一样下图是边沟的参数输入排水沟等做法都是同上的在这里就不一一介绍了。

四：下面介绍纵断面地面线的介绍:1：如图所示输入完成后可以在纵断面图设计中查看】结果如下图2：地面线输入结束后在输入桥涵洞等结构等如图所示3：这些输好之后就可以进行竖曲线的输入及拉坡每次输完一个都要点击计算（建议一个一个的输入）注意文件保存路径输完之后结果出图应该是这样的这里只显示一小部分五：原地面的输入及导入原地面采集后期处理数据是一定要左边桩——中桩——右边桩处理好的格式应该是下图所示将其转化TXT格式（注意“K”必须是大写的）然后在找到安装纬地的磁盘————文件夹hint60————数据格式————横断面格式——随便打开一个箭头所指的是我所需要的关键字最后我们需要的格式为PXZC和GCJD中间有一个空格将我们新设置的格式保存xxx.mft格式这样我们就可以批量导入横断面数据箭头所指由上而下分别是txt格式的原地面刚刚保存的文件格式要输出的纬地文件以上是原地面批量导入纬地的做法六：对已输入的原地面数据和纵断面数据进行数据检查如图无误后开始进行路基设计计算七：横断面设计1箭头”1”是自动生成保准横断面图我们可以在标准很断面图中进行修改成你所需要的样子然后进行盖帽（下面的箭头）最后生成断面图（最下面的箭头）注：再生成标准很断面图是要注意要对每一个标准断面图逐一编辑。

纬地道路详细步骤

纬地道路详细步骤1、项目→新建项目。

2、建立一个目录文件夹。

3、打开电子图（CAD .dwg文件类型）。

4、搞清楚各个图层的状态需要进行什么约束{（等高线╱约束点）、（地形点╱地形点的）}。

5、然后关闭图形，不进行修改6、数模→数模组管理→新建数模→确定→关闭。

7、数模→三维数据读入→DWG 或 DXF格式→找到刚打开的电子图读入将等高线设为约束线→地形点设为地形点→点击开始读入。

8、①数模→三角构网②数模→网格显示→显示所有网格→确定。

9、数模→数模组管理→保存数模→（找到文件夹采用与之相同的命名）→保存→保存数模组→（步骤同上）→最后左点击选中数模组→点击打开数模→关闭10、设计→主线平面设计→找到自己要设计的那条线起点→点击后→点插入→是→设置适当的交点→点存盘→是→计算绘图（点击“表格”→“输出直曲转角表”功能生成路线直线及曲线转角一览表。

）11、项目→设计向导→下一步（多次重复下一步）自动计算超高加宽→完成（根据提示自动建立：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta)等数据文件。

12. 点击“表格”→“输出逐桩坐标表”功能生成路线逐桩坐标表。

13、数模→数模应用→纵断面插值→开始插值→保存（可以在项目→项目管理器里查看）14、数模→数模应用→横断面插值→选取绘制三维地面线及输出组数（其他默认）→开始插值→保存（可以在项目→项目管理器里查看）这是设计的重点15、CAD新建→选择最后一个文件夹→打开→打开 acadiso. 文件（样板文件）。

16、设计→纵断面设计→计算显示→确定。

17、设计→纵断面设计→选点→在图上选一个个点{（左边端点起）再接着插入几个点（最后一个右边端点 }→点击实时修改对纵坡顶修改（将竖曲线调整到合理）→存盘→计算显示→删除纵断面图。

18、设计→路基设计计算→点击“...”→保存→搜索全线→确定→计算（点击“表格”→“输出路基设计表”计算输出路基设计表。

道路毕业设计(手把手教你纬地道路设计)

道路毕业设计（手把手教你纬地道路设计）全文共四篇示例，供读者参考第一篇示例：道路设计是土木工程中不可或缺的一部分，它直接关系到道路交通的安全和顺畅。

在道路设计中，有很多技术细节需要关注，包括地形状况、交通量、道路宽度等等。

在这篇文章中，我们将会手把手教你如何进行道路设计。

一、项目准备在进行道路设计之前，首先需要做一些准备工作。

首先要确定需要设计的道路的用途和连接的区域，然后调查研究该区域的地形、土质情况、交通量等信息。

还需要了解该区域的规划要求和相关政策法规。

二、基础设计1. 确定道路纵断面根据地形地貌和交通量等因素，确定道路的纵断面。

通常，道路的纵断面应该尽量保持平缓，避免出现过陡的坡度，以确保行车安全和顺畅。

2. 设定横断面根据道路的用途和连接的区域，确定道路的横断面。

一般来说，主干道应该设计成双车道或多车道的形式，而支路则可以设计成单车道或者步行道。

还需要考虑道路两侧的绿化带和人行道等设施。

三、道路设计1. 设计曲线在设计道路横断面时，要考虑到道路上的曲线，以确保车辆行驶的安全和顺畅。

根据不同的要求和标准，选择适当的曲率半径和超高设计。

2. 路基设计在进行路基设计时，要根据所处地形和土质情况，选择合适的路基结构和厚度。

一般来说，路基的宽度应该能够满足车辆通行的需要，并确保路基的稳定性和耐久性。

3. 道路标线和交通设施在设计道路时，还需要考虑到道路标线和交通设施的设置。

根据交通量和车速等要素，确定路口、转弯处等位置的标线和交通标志，以提高行车安全性。

四、施工和验收在完成道路设计后，还需要进行施工和验收工作。

施工过程中，需要严格按照设计要求和标准进行，确保道路质量和安全。

验收完成后，还需要对道路进行定期维护和检查，以确保道路的使用寿命和安全性。

道路设计是一个综合性的工程，需要考虑到地形、交通量、安全等多个因素。

通过本文的介绍，相信读者已经了解到如何进行道路设计，希望大家在实际操作中能够灵活运用这些技巧，设计出更加安全和顺畅的道路。

纬地道路设计

纬地道路软件用法1、JDPM(交点平面)，拾取---插入---圆曲线（拖动+实时修改），注意拖动后两交点转弯半径不能重合，且半径值为整数—计算绘图—存盘-控制-分桩-表格—输出直曲线转角表—高等级（坐标简单型），注意表中的最终桩号改为实地测量长度值—绘图—平面自动分图—插入元素表—带交点坐标和要素桩—注意将分幅图中表的最终桩号值改为实地测量长度值以上步骤成果为平面图+直曲线表。

2、数模—-新数模—三维数据计入（dwg和dxf格式）---DGX转为数据类型为约束线、GCD转为数据类型为地形点---开始读入---三角构网---网格显示（显示所有网格）--（工具—桩号文件）生成桩号文件—数模应用—纵段面插值---横段面插值—数模组管理—保存数模（最好用数模拼音，即sumo）--保存数模组。

以上步骤成果为纵段面和横段面的数据值构造。

3、ZDMSJ（纵段面设计）---计算显示—命令z（e）-- ZDMSJ—选点（注意不要开捕捉）--插入—实时修改（R）--存盘。

以上步骤成果为纵段面图的基础数据，包括挖填方量等信息。

4、设计---纵段面绘图---搜索全线---批量绘图---绘制纵段面图（注意，最后的桩号值改为实地测量长度值）。

以上步骤成果为纵段面图。

5、项目---设计向导---公路主线---四级公路---断面形式（1车道）/路幅宽度（路面宽度）/详细数据注意检查（注意路幅宽度）—曲线超高（不设置超高）/一类加宽—自动计算超高加宽—保存（死机，重开后有保存信息）。

以上步骤为横段面图提供基础数据。

6、设计---路基设计计算---搜索全线。

以上步骤为横段面图提供路基数据。

7、数据---控制参数输入—边沟、排水沟若没修，改为08、设计-横段面纵图—绘图控制---A3横向（2，5），注意在横段面成果图中加入涵、错车道位置等信息。

9、表格-输出路基设计表。

纬地道路数模设计详细步骤

一、平面设计（假设，平面线形在地形图上已经选好）1.1 补充（重要）：项目管理菜单：项目——项目管理命令：HPM首次安装纬地系统后，第一次加载时系统会提示用户指定当前项目或新建项目。

选择新建项目后，系统提示用户输入项目名称、路径以及平面曲线数据文件名。

用户也可新建目录路径，以保证一个项目的所有数据全部存放于同一个目录下。

输入完成后，用户便可以利用“主线平面设计”或“立交平面设计”功能开始进行该项目的平面设计等工作。

一般情况下，对于一条公路的施工图设计任务，项目管理中可能需要添加以下数据文件：平面曲线数据文件（*.pm）平面交点数据文件（*.jd）纵断面地面线数据文件（*.dmx）横断面地面线数据文件（*.hdm）纵断面设计数据文件（*.zdm）超高渐变数据文件（*.sup）路幅宽度数据文件（*.wid）桩号序列数据文件（*.sta）路基设计中间数据文件（*.lj）设计参数控制文件（*.ctr）挡墙设计文件（*.dq）——设有挡土墙的情况下至少需要设置以下项目属性：项目名称及路径公路等级类别超高旋转方式加宽渐变方式断链位置（设有断链时）纬地系统的“项目管理器”对话框如图1-1所示。

在纬地“项目管理器”对话框的“项目文件”菜单中，用户可以“打开项目”，也可以在此处“新建项目”。

当点取对话框中“文件”选项后，将出现一个项目的所有数据文件列表如图1-1数据文件的添加和重新指定，如果欲删除该文件，则直接将该文件名删除即可，执行编辑菜单下的“编辑文件”命令（或直接双击该文件类型名称）可打开该文件的文本格式进行查看和编辑。

图1-1-1当用户选取对话框中“属性”选项，对话框切换到如图1-2所示本项目的属性设置页，用户可以查看本项目的名称、项目类型和设计的起终点桩号等，同时也可以修改所输出图表的“项目标识”和“桩号小数精度”。

断链的设置也在此选项中进行，使用“编辑”菜单中的“添加断链”、“删除断链”、“前移断链”和“后移断链”命令，可完成任意多级断链的添加和修改。

维地道路设计步骤

维地道路设计步骤1.确定项目目标和约束：在设计之前，需明确项目的目标和约束，例如路段的长度、预算限制、环境要求等。

这些因素将直接影响设计的方案和实施。

2.地形调研与丈量：开展现场地形测量和丈量工作，获取准确的地形数据，如高程、地势、土质等。

这些数据将为后续设计过程中的施工状况和风险评估提供依据。

3.交通需求调查和研究：收集并分析相关交通数据，包括道路流量、车速、交通峰值等。

交通需求的分析有助于确定道路设计中的车道数、标志及信号等配套设施。

4.设计方案的制定：基于前期的调研和分析，确定初始的设计方案。

设计方案应该考虑交通流量、交通需求、地形等因素，以实现道路的最佳布局和设计。

5.路线评估和优化：对初始设计方案进行路线评估和优化。

通过使用软件工具模拟交通流动和优化算法来选择最佳的道路路线。

评估指标可以包括道路的效率、安全性、可持续性等。

6.设计详图：在确定最佳路线后，进行详细设计。

包括确定路段的交叉口、车道标识、引道、中央隔离带、人行道等细节设计。

同时还需考虑排水、照明、路标和交通信号等设施。

7.施工方案和材料选择：在设计详图完成后，需要制定详细的施工方案。

根据地质和土壤条件选择合适的建设材料，以确保道路的耐久性和安全性。

8.成本估计和预算编制：在设计过程中，需确定道路建设的成本。

根据设计方案和施工方案，编制详细的预算。

这对于资金筹集和项目的可行性评估至关重要。

9.环境影响评估和可持续发展：对于维地道路设计，环境影响的评估和可持续发展是重要的因素。

需要评估道路建设对环境的影响，并采取必要的措施以保护环境资源。

10.监测和维护计划：在道路建设完成后，需要制定监测和维护计划。

通过对道路使用情况进行监测和维护工作，保持道路的安全性和功能性。

以上是维地道路设计的一般步骤，每个项目都有其独特的要求和特点，因此在具体实施时可能会有所不同。

一个成功的道路设计需要综合考虑交通需求、地形状况、环境保护和可持续发展等因素，以满足人们对安全、高效和舒适道路的需求。

纬地操作步骤

纬地操作步骤(总7页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March纬地路线设计基本教程1.用纬地软件打开需要设计的地形图。

2.项目---新建项目，选好要保存设计文件的路径（最好新建一个文件夹，因为设计过程中会生成很多的数据文件）3.设计---主线平面设计。

在这进行路线的平面设计，先点拾取，拾取的点为你的路线起点，然后再点插入，插入为设计路线的平面交点。

选完点之后记得要点击保存，否则系统数据不会自动更新。

4.项目---设计向导。

一直点击下一步设计你相应等级公路的参数。

(一般来说都不需要改，系统已经把相应等级的的规范数据已输入进去)最后要点击自动计算超高加宽，显示出现红色表示该标段有不符合规范。

5.快捷建立三维数模地形图。

1）先将你地形图复制一份出来，把边框和其他的都删掉，仅留下地形线即可，保存关掉该图。

2）打开纬地软件--数模---新数模。

根据设计地形图的推想出的最小高程和最大高程填进去，这样系统计算出来的三维地形图误差大大减小。

3）数模---三维数据读入---选dwg文件结尾的----打开刚才复制的地形图出现下面的对话框----选择所有地面线的图层，数据类型都为地形点。

然后开始读入---4）数模---数据预检把最小、大高程改为刚才修改的一样。

确定。

5）数模—三角构网保存。

数模文件已建成，把复制的地形图关掉即可。

6.设计纵断面图。

数模---数模应用---纵断面插值----设计----纵断面设计。

（由于纵断面地形图它在固定的位置，说个快捷键快速找到该图：re回车z回车a回车）拾点—插入（注意：终点桩号要根据平面终点桩号输入进去）7.设计----纵断面绘图。

把绘图栏目那里全部取消，然后再从新逐一按顺序点击。

再点击搜索全线看三个终点桩号是否一样。

再点击批量绘图8.横断面绘图。

数模---数模应用----横断面插值----设计----路基计算（选择好路基设计文件保存的路径，最后点击搜索全线）9.设计----横断面设计绘图（划红线位置需要点击）10.所需要的表格在表格的工具栏里，直接按输出即可。

道路毕业设计(手把手教你纬地道路设计)

道路设计是一个复杂的工程领域，需要考虑诸多因素，包括道路用途、交通流量、地形地貌、环境保护等。

以下是一个基本的手把手指导，介绍如何进行道路毕业设计：第一步：调研与规划1. 调研：首先需要对道路所在区域进行调研，包括地形地貌、土壤条件、交通流量、周边环境等方面的情况，这为后续设计提供依据。

2. 规划：根据调研结果，制定道路规划方案，确定道路的起止点、走向、交叉口设置、与周边道路的连接等内容。

第二步：纵断面设计1. 地形测量：对道路线路沿线进行地形测量，获取地形起伏情况。

2. 纵断面设计：根据地形起伏，设计道路的纵断面，包括坡度、超高、超宽等参数的确定。

3. 纵断面图绘制：根据设计结果，绘制道路的纵断面图，清晰展示道路在垂直方向上的变化。

第三步：横断面设计1. 路基设计：根据纵断面设计结果，进行路基设计，包括路基宽度、路基坡度等。

2. 车行道设计：确定车行道数量和宽度、人行道设置、中央隔离带等，并绘制横断面图。

第四步：交叉口设计1. 交叉口类型选择：根据实际需要，确定交叉口类型，如十字型、T 型、环形等。

2. 交叉口布置：设计交叉口的位置、形式、信号灯设置等。

第五步：辅助设施设计1. 排水系统设计：设计道路的排水系统，确保雨水能够顺利排除。

2. 照明设计：根据需要设计道路的照明系统，保障夜间行车安全。

第六步：环保设施设计考虑到道路施工和使用可能对周边环境造成影响，需要设计相应的环保设施，包括植被保护、污水处理等。

第七步：编制设计报告最后，将上述设计内容整理成设计报告，包括各项设计参数、图纸和说明，以及可能涉及的环境影响评价等内容。

请注意，以上只是一个简要的指导，实际道路设计过程中还会涉及更多专业知识和技术细节。

在进行毕业设计时，建议结合相关教材、规范和指导老师的建议进行详细的规划和设计。

纬地操作步骤(配图)

1.用纬地软件打开须要设计的地形图.2.项目新建项目,选好要保管设计文件的路径（最好新建一个文件夹,因为设计进程中会生成许多的数据文件）3.设计主线平面设计.在这进行路线的平面设计,先点拾取,拾取的点为你的路线起点,然后再点拔出,拔出为设计路线的平面交点.选完点之跋文得要点击保管,不然体系数据不会主动更新.4.项目设计领导.一向点击下一步设计你响应等级公路的参数.(一般来说都不须要改,体系已经把响应等级的的规范数据已输入进去)最后要点击主动盘算超高加宽,显示消失红色暗示该标段有不相符规范.5.快捷树立三维数模地形图.1）先将你地形图复制一份出来,把边框和其他的都删失落,仅留下地形线即可,保管关失落该图.2）打开纬地软件数模新数模.依据设计地形图的推想出的最小高程和最大高程填进去,如许体系盘算出来的三维地形图误差大大减小.3）数模三维数据读入选dwg文件结尾的打开适才复制的地形图消失下面的对话框选择所有地面线的图层,数据类型都为地形点.然后开端读入4）数模数据预检把最小.大高程改为适才修正的一样.肯定.5）数模—三角构网保管.数模文件已建成,把复制的地形图关失落即可.6.设计纵断面图.数模数模运用纵断面插值设计纵断面设计.（因为纵断面地形图它在固定的地位,说个快捷键快速找到该图：re 回车z回车a回车）拾点—拔出（留意：终点桩号要依据平面终点桩号输入进去）7.设计纵断面画图.把画图栏目那边全体撤消,然后再从新一一按次序点击.再点击搜刮全线看三个终点桩号是否一样.再点击批量画图8.横断面画图.数模数模运用横断面插值设计路基盘算（选择好路基设计文件保管的路径,最后点击搜刮全线）9.设计横断面设计画图（划红线地位须要点击）10.所须要的表格在表格的对象栏里,直接按输出即可.若须要修正表格文字信息在体系那边把它的体系文件路径你设定好的模板地位即可.。

纬地设计步骤

1、常规公路施工图设计项目（对于工程可行性研究或初步设计项目，根据需要简略应用下述有关内容）1）点击“项目”→“新建项目”，指定项目名称、路径，新建公路路线设计项目。

2）点击“设计”→“主线平面设计”（也可交互使用“立交平面设计”），进行路线平面线形设计与调整；直接生成路线平面图，在“主线平面设计”（或“立交平面设计”）对话框中点击“保存”得到*.jd数据和*.pm数据。

3）点击“表格”→“输出直曲转角表”功能生成路线直线及曲线转角一览表。

4）点击“项目”→“设计向导”，根据提示自动建立：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta）等数据文件。

5）点击“表格”→“输出逐桩坐标表”功能生成路线逐桩坐标表。

6）使用“项目管理”或利用“Hint CAD专用数据管理编辑器”结合实际项目特点修改以下数据文件：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制数据文件（*.ctr）等，这些数据文件控制项目的超高、加宽等过渡变化和纵面控制条件等情况。

7）点击“数据”→“纵断数据输入”输入纵断面地面线数据（*.dmx）；“数据”→“横断数据输入”功能输入横断面地面线数据（*.hdm）；并在项目管理器中添加该数据文件。

8）点击“设计”→“纵断面设计”进行纵断面拉坡和竖曲线设计调整，保存数据至*.zdm文件中。

9）点击“设计”→“纵断面绘图”生成路线纵断面图，同时根据设计参数控制文件（*.ctr），标注各类构造物，点击“表格”→“输出竖曲线表”计算输出纵坡、竖曲线表。

10）点击“设计”→“路基设计计算”，生成路基设计中间数据文件（*.lj）；并可由路基设计中间数据文件，点击“表格”→“输出路基设计表”计算输出路基设计表。

11）点击“设计”→“支挡构造物处理”输入有关挡墙等支挡物数据，并将其保存到当前项目中。

SZDL纬地道路设计步骤

S Z D L纬地道路设计步骤 SANY GROUP system office room 【SANYUA16H-纬地道路设计步骤1、新建公路路线设计项目“项目”——“新建项目”如下图所示：填写“新建项目名称”，单击“浏览”选择保存项目文件的路径及名称。

选择好“项目文件路径及名称”保存的文件夹后，点保存，在下面的“新建或指定平面线文件”自动填写路径。

点击“确定”2、平面设计“设计”——“主线平面设计”：通过“拾取”和“插入”选择交点：拾取第一个点后，插入其它交点选择完交点后，点击“存盘”得到*.jd数据和*.pm数据。

3、生成直线及曲线转角一览表“表格”--------“输出直曲转角表”点“计算输出”点“确定”弹出EXCEL表如下：4、通过设计向导，建立相应文件建立路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta）等数据文件。

点击“项目”-----“设计向导”点击“检查”提示：“检查路幅宽宽正确”点击“下一步”点“自动计算超高加宽”点“完成”。

5、输出逐桩坐标表点击“表格”----“输出逐桩坐标表”功能生成路线逐桩坐标表：点“确定”选中“项目的桩号序列文件”点击“输出”输入起始页码“1”输入终止页码“1”生成表格如下：6、项目管理器使用“项目管理”或利用“HintCAD专用数据管理编辑器”结合实际项目特点修改以下数据文件：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制数据文件（*.crt）等，这些数据文件控制项目的超高、加宽等过渡变化和纵面控制条件等情况。

找到相应文件的路径，重新读取后，点击“项目文件”-----“保存退出”7、纵断、横断数据输入点击“数据”------“纵断数据输入”输入纵断面地面线数据（*.dmx）；“数据”------“横断数据输入”功能输入横断面地面数据（*.hdm）；并在项目管理器中添加该数据文件。

纬地道路数模设计详细步骤

一、平面设计（假设，平面线形在地形图上已经选好）1.1 补充（重要）：项目管理菜单：项目——项目管理命令：首次安装纬地系统后，第一次加载时系统会提示用户指定当前项目或新建项目。

选择新建项目后，系统提示用户输入项目名称、路径以及平面曲线数据文件名。

用户也可新建目录路径，以保证一个项目的所有数据全部存放于同一个目录下。

输入完成后，用户便可以利用“主线平面设计”或“立交平面设计”功能开始进行该项目的平面设计等工作。

一般情况下，对于一条公路的施工图设计任务，项目管理中可能需要添加以下数据文件：平面曲线数据文件（*）平面交点数据文件（*）纵断面地面线数据文件（*）横断面地面线数据文件（*）纵断面设计数据文件（*）超高渐变数据文件（*）路幅宽度数据文件（*）桩号序列数据文件（*）路基设计中间数据文件（*）设计参数控制文件（*）挡墙设计文件（*）——设有挡土墙的情况下至少需要设置以下项目属性：项目名称及路径公路等级类别超高旋转方式加宽渐变方式断链位置（设有断链时）纬地系统的“项目管理器”对话框如图1-1所示。

在纬地“项目管理器”对话框的“项目文件”菜单中，用户可以“打开项目”，也可以在此处“新建项目”。

图1-1-2当用户选取对话框中“项目分段1”选项时，其对话框内容如图1-3所示。

纬地道路.非常详细教程

(一)平面主线设计1.新建项目1)项目-新建项目-更改文件名和相应的保存路径即可。

2.主线平面设计1.设计-主线平面设计的优化线性）拾取完第一个点后自动弹出主线平面设计对话框，点击插入点击插入后会提示是否插入交点1，点击是，然后在地形图上开始选择交点，大致路线选择完成后点击鼠标右键或者空格或者回车便可再次回到主线平面设计对话框。

一般可把交点名称0改为BP（Begin Point：起点），最后一个交点改为EP（End Point：终点）如果中间有删除或者增加的交点，导致交点名称与焦点序号不一致的，可在交点名称上右单击，选择全部重排编号即可。

经过初步选择线型进行优化，选择到交点1-6.修改它的缓和曲线长度和半径（一般二级公路要求前后缓和曲线大于60m，半径大于200m，具体的得看设计要求）如果在选择交点的时候没有开启捕捉。

可按快捷键F11开启，并全部选择。

这是选择拖动R的效果修改完成后一定要记得将文件保存！点击项目-设计向导开始对路面，边沟，等进行设计。

项目类型选择公路主线即可，小数位数一般选择三维小数精度，其余的可以不用修改，如果终点和设计的不一样，需要改正回来。

点击下一步。

可对公路类型和设计车速进行更改，本文以二级公路，车速60Km/h 为例，完成后点击下一步。

可设置路幅形式，断面形式，尺寸，可在红色区域框中对断面简图进行缩放，待数据确认无误后后点击检查，提示检查路幅宽度正确。

点击下一步可进行填方边坡设置。

对左右幅的填方边坡机进行设计，台阶形式和左右侧边坡的具体参与设计要求相对应即可，设置完成后点击下一步，进行挖方边坡的设置。

挖方边坡设置，跟填方边坡设置类似，具体的参数和设计要求一致即可，参数设置完成后点击下一步进行边沟设置。

边沟类型有矩形边沟、梯形边沟、不设置边沟三种形式。

具体的参数根据设计要求进行设置，参数设置完成后点击下一步。

排水沟设置：排水沟类型有矩形排水沟、梯形排水沟、矩形+档水堰、梯形+档水堰、不设置排水沟。

纬地道路线形设计流程

纬地道路线形设计流程平面：1.打开纬地软件，选择AUTOCAD中的打开命令打开地形图，若是已经做了一部分的项目，直接从纬地的“项目”菜单中选择“打开项目”打开已存储的.prj 文件。

2.选择“项目”----“新建项目”，输入新建项目的名称和保存路径，生成.prj文件。

（这是针对从开始做的新项目）3.选择“设计”----“主线平面设计，“拾取”路线起点作为交点0，根据地形插入后续交点交点1、交点2……，最后一个交点为路线终点,点实时修改命令可选中交点，点右键对交点位置进行拖动。

（路线起终点一般在设计之前已知）。

4.在中间各交点选取合适的平曲线计算模式，插入平曲线要素，也可选择拖动R命令，在圆曲线一侧单击后拖动交点形成不同半径的曲线，然后修改圆曲线半径后选择“试算”，右侧的数据显示会显示出所在交点处的平曲线设计情况，注意前后直线一定不能为负值，否则说明插入的平曲线要素不合理，若觉得线位不合理，可点适时修改，选中交点后点鼠标右键进行拖动。

这一步骤完成存盘将生成.pm和.JD文件。

5.选择“计算绘图”则平曲线将在平面图上自动绘出。

删除交点时，拖动滑动块选中需要删除的交点，然后点工具—删除路线命令，以鼠标点路线位置，则文件中的交点和路线同时删除，然后点存盘，文件被更新。

6.若需要比选方案，可选择“拖动命令”，沿“前直线”、“后直线”或“自由”拖动方案，拖动后若选择存盘，系统提示是否保存修改，即平面文件和交点文件是否需要更新。

7.平面设计完成后，可点绘图—平面自动分图，系统在布局空间形成分幅平面图，在自动分图对话框中可选择绘图比例，图中插入的内容，是否裁剪地形图等。

纵断面：1.选择“数据”——“纵断数据输入”；可按照桩号输入平面线形做出的中心线上各桩号地面高程，可在“文件”---“设置桩号间隔”中设定需要的桩号间隔，一般为20米、30米或50米一个桩，也有25米的情况。

从地形图上读取桩号处高程输入此表。

起点和终点桩号必须和平面线形中一致。

纬地道路主线设计流程

纬地道路主线设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!**纬地道路主线设计流程**一、项目准备阶段在开始纬地道路主线设计之前，需要做好充分的准备工作。

维地道路设计步骤

先安装CAD2006绘图软件,再安装维地道路设计软件5。

88、南方CASS7。

1测绘软件（软件版本不限)
1、运行维地软件
2、项目-—新建项目，取名并点击确定保存(如图1）
3、文件——打开(找到电子地形图所在位置单击确定）-—选择打字体为国标（如图2)——选择图形文件时,选择取消（如图3)
4、项目——新建项目（取名并保存）
5、设计——主线平面设计-—控制，输入起始点桩号-—拾取点，插入(3个）--拖懂滚动条到第二个点，输入半径Rc,长度S1、S2，—-试算——计算绘图——平面数据存盘——图形另存为（设计项目所在文件夹）。

（直线最大长度是车速数值的20倍，同向曲线间是车速数值的6倍，反向曲线间是车速数值的2倍）6、项目——项目管理—-设计向导
7、数模—-新数模（剔除高程意外的点)——三维数据读入（PWG和DXF）——开始读入——三角构网——网格显示——数模应用—-纵断面插值-—开始插值-—保存——数模应用——横断面插值——开始插值——保存
8、设计——纵断面设计--确定（输入“z”敲击enter，输入“e”敲击enter，调出图形）——纵断面设计——选点，插入-—拖动滚动条，输入半径值（在最后一个点上将长度值修改为平面设计时的长度值）—-计算显示——纵断数据文件存盘。

—-数据——控制参数输入——桥梁涵洞——输入涵洞参数并存盘—-设计——纵断面绘图—-—-搜索全线—-批量绘图-—图形另存为（项目所在文件夹)。

9、设计—-路基设计计算——搜索全线——计算—-保存路基设计中间数据文件。

10、设计——横断设计绘图-—选择起始和终止桩号（其他键下图）-—图形另存为(项目所在文件夹）
11、表格-—绘制/输出某某表。

纬地操作

纬地道路设计操作步骤1 一．新建项目（指定项目名称、路径、等）点击【项目】【新建项目】输入项目名称，点击浏览指定项目的保存路径新建一个文件夹（文件夹名称与项目名称一致）打开文件夹保存回到对话框可以继续输入设计人、设计单位、等信息点击确定完成一个新建项目的操作。

我们可以到保存项目文件的文件夹下用纬地数据编辑器打开项目文件.prj（具体操作，选着文件点击右键打开方式选择程序 HEdit 确定），之前设定的内容都记录到了此文件中。

二．主线平面设计1. 首先打开一张地形图（文件搜索打开）【设计】【主线平面设计】输入路线的起点名称BP 点击“拾取”按钮在地形图上选择合适的位置点击鼠标左键，以确定起点坐标（X，Y）位置点击“插入”按钮，系统提示是否插入交点1，点击”是” 在地形图拾取交点1的位置，接着可以拾取交点2、3……的位置，最后“回车”设置路线终点交点名称为EP 点击“计算绘图”按钮（相当于刷新）2.修改路线交点的操作。

【设计】【主线平面设计】点击“实时修改”按钮选择要修改的交点根据命令行提示选择修改的方式（沿前边Q，后边H，自由Z）回车用鼠标拉动交点选择合适的位置，点击鼠标的左键确定交点的位置。

3.平曲线设计【设计】【主线平面设计】先移动路线（在“插入”按钮的左边）到交点1 选择平曲线计算模式（已知S1+Rc+S2模式）输入自己设计的S1，Rc，S2 试算计算绘图，重复以上步骤，完成其他交点的曲线设计。

注：通过人工计算，如果曲线设计不符合两曲线之间的直线最小长度（二级公路，同向6V，反向2V）,可通过改变半径或通过实时修改来完成设计。

4.桩号设置【设计】【主线平面设计】控制（对话框左下角）进行设置确定计算绘图。

5.存盘【设计】【主线平面设计】存盘保存到项目文件夹中，生成*.pm数据文件。

6.地形图另存：文件另存另存到项目文件夹中。

7.直曲转角表的输出：【表格】 [输出直曲转角表]（内容为曲线要素有关数据）2 三．设计向导1.【项目】【设计向导】把各项设计好，系统根据提示自动建立：路幅宽度变化数据文件（*.wid）、超高过度数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta）。

纬地道路数模设计详细步骤

选择新建项目后，系统提示用户输入项目名称、路径以及平面曲线数据文件名。

用户也可新建目录路径，以保证一个项目的所有数据全部存放于同一个目录下。

输入完成后，用户便可以利用“主线平面设计”或“立交平面设计”功能开始进行该项目的平面设计等工作。

在纬地“项目管理器”对话框的“项目文件”菜单中，用户可以“打开项目”，也可以在此处“新建项目”。

用纬地道路辅助系统进行公路路线设计流程

用纬地道路协助系统进行道路主线设计1、点击项目，新建项目新建项目如 210 省道，项目文件路径及名称选择阅读，选择到安装纬地的路径、选择数模，创立新文件夹并命名文件夹名称如210省道并命名文件名。

2、主线平面设计一条道路的修筑，第一是要对主线平面进行设计，这样能够确立路线的基本走向，这是最重点的一步。

点击设计项中的主线平面设计，选择插入交点，并输入交点的坐标。

选择所要设计的交点，点击拖动，点击CAD中的交点，选择所配的半径等，点击计算画图，系统将计算出路线的曲线因素，这时，生成的圆曲线不是光滑曲线，在ＣＡＤ命令栏中输入ｒｅｇｅｎ，圆曲线将变为圆滑曲线。

点击画图菜单栏中的平面自动分图，设置每页的长度，等项。

点击项目菜单栏中的设计导游，设置好路的超高、加宽，路基部署形式等。

最后我们就能够获得我们所需要的路线平面图。

3、路线纵断面设计平面线形设计好后，接下来后将会进行纵断面的路线设计。

第一步要做的是坡度和坡长数据的输入设置，点击数据菜单栏中的纵断数据输入。

点击设计菜单栏中的纵断面设计，点击设计显示，假如设计的起点桩号的坐标比较大的话，CAD的图纸中可能一下子看不到，那么请点击 CAD的缩放按纽，点击右键，选择菜单栏中的缩放范围，才能看到纵断面的图。

点击选点，选择起点桩号，点击插入下一个变坡点，直至选点达成。

接下来我们将进行竖曲线的设置，这是很重要的一步，也是很重点的一部。

再点击设计菜单栏中的纵断面设计，点击及时改正，选择变坡点，在 CAD的命令栏中输入R，输入回车，设计竖曲线的半径。

如还想改正竖曲线半径，则翻开纵断面设计栏中的竖曲线，选择半径，修改设计的半径，点击计算。

在最后设计达成以后，我们将数据进行保留，导出纵断面设计图。

4、路线横断面设计最后我们进行横断面路线设计，设计时期，我们能够依据车道数，路幅宽度，横坡等因素，来对横断面进行设计。

点击数据菜单栏中的横断面数据输入，选择按纵断面地面线文件提示桩号。
