纬地公路设计详细步骤(精)

纬地公路设计详细步骤(精)

纬地公路设计详细步骤(精)纬地道路辅助设计系统使用流程(一这几天准备写个纬地道路辅助设计系统的使用流程, 希望能对新手有点帮助。

写的比较笼统, 有时间再详细的扩展一下。

一、项目数据管理1、在电脑分区中建立一个项目文件夹, 设计过程中项目的所有数据都存储在这个文件夹中,方便项目数据的编辑与修改。

2、在纬地程序中新建项目, 点击项目菜单选择新建项目, 在弹出的新建项目对话框中输入项目名称, 再选择浏览, 将默认的以项目名称命名的项目文件保存在我们建立的文件夹中。

二、路线平面设计1、打开地形图,地形图可之前放在项目文件夹中以方便查找。

2、选择设计菜单栏的主线平面设计。

在交点数据输入栏的右侧顶选择拾取,在地形图中拾取路线的起点位臵, 也可以看作是路线的第一个交点。

起点确定后回到对话框 , 选择插入按钮 , 插入路线的交点 , 在程序提示是否插入交点一时选择确定, 接着便可在地形图中一个个的选择路线的交点一直到路线的终点位臵确定点击鼠标右键回到主线平面设计对话框。

各交点位臵若要修改, 则需先将对话框底部的滑柄按钮拖至所要修改的交点序号, 再选择拖动, 按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位臵。

导线及交点位臵确定后可以开始进行平曲线的设计。

3、我们现在可以开始平曲线的设计,拖动主线平面设计底部的滑柄至第一个交点,选择平曲线计算模式为常规模式, 一般路线设计使用最多的便是常规模式。

输入前缓和曲线长度、曲线半径、后缓和曲线长度 ,点击对话框底部的试算得到计算结果。

也可选择拖动R , 根据命令行的程序提示输入拖动基点,则可在屏幕中动态的拖动曲线来控制平曲线的参数。

4、在主线平面设计的控制那一栏中可输入路线的起点桩号,在绘图与标注中选择需标注的项,输入标注字高。

5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。

点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来,且路线标注也同时完成。

纬地道路.非常详细教程

纬地道路.非常详细教程

(一)平面主线设计
1.新建项目
1)项目-新建项目-更改文件名和相应的保存路径即可。

2.主线平面设计
1.设计-主线平面设计
的优化线性)
拾取完第一个点后自动弹出主线平面设计对话框,点击插入
点击插入后会提示是否插入交点1,点击是,然后在地形图上开始选择交点,大致路线选择完成后点击鼠标右键或者空格或者回车便可再次回到主线平面设计对话框。

一般可把交点名称0改为BP(Begin Point:起点),最后一个交点改为EP(End Point:终点)如果中间有删除或者增加的交点,导致交点名称与焦点序号不一致的,可在交点名称上右单击,选择全部重排编号即可。

经过初步选择线型进行优化,选择到交点1-6.修改它的缓和曲线长度和半径(一般二级公路要求前后缓和曲线大于60m,半径大于200m,具体的得看设计要求)
如果在选择交点的时候没有开启捕捉。

可按快捷键F11开启,并全部
选择。

这是选择拖动R的效果
修改完成后一定要记得将文件保存!
点击项目-设计向导开始对路面,边沟,等进行设计。

基于纬地道路8.0的道路工程路线设计说明书

基于纬地道路8.0的道路工程路线设计说明书

基于纬地道路8.0的道路工程路线设计一、前期准备1、安装纬地道路8.0(数模版)及相应版本的CAD—32位纬地适配06-08版本CAD,64位适配10-14版本的CAD。

注:纬地道路必须在相应的CAD环境下方可运行。

2、建议建立一个专门的文件夹存放基础班设计资料(如地形图等)及生成的工程文件。

二、路线设计1、项目管理打开纬地道路软件,在界面菜单栏中的“项目”中点击“新建项目”,项目,项目名称自己设定,文件路径选择在前期准备中建立的文件夹,设计者信息自主填写,点击确定。

注:项目是存储相关设计参数,而CAD文件是存储绘制的图形,在设计进程中如中断设计,两者都需要进行保存操作。

项目在设计页面点击存盘,CAD文件则直接保存即可。

图1 平面交点选取2、主线平面设计a.在“文件”下拉菜单中点击“打开”,在弹出的菜单栏中选择所要设计道路的地形图,点击打开。

b.选中地形图,把颜色改成“灰度 9”,使后续路线更清晰(可做可不做)。

c.在“设计”下拉菜单中点击“主线平面设计”,接着点击拾取去选取起点位置,确定合适的起点之后点击“插入”就可以进入其余交点的确定步骤,交点确定步骤主要根据地形判断,进而确定整条线路走向(可以打开“对象捕捉”),完成交点的拾取之后右击点击确定。

注:如果拾取过程中发现某个点需要调整,不必删除重来,可以完成初始线路选定之后点击实时修改,点击需要调整的点之后右击直接拖动到理想位置然后点击鼠标左键确定,可反复修改直至满意,其余步骤进行到一半不满意需要修改也可按此步骤。

可修改各个交点名称,如QD、JD1、ZD等。

d.通过进度条控制当前操作的交点,对于需要设置平曲线的交点,点击拖动R,在图中点击对应的点,右击拖动进行大致半径确定(L可将步长放大10倍,S缩小10倍),然后根据实际需求进行半径调整,设定前后缓和曲线长,点击“试算”按钮,观察Ls1:Ly:Ls2,一般以1:1:1~1:2:1为宜,如不符合条件可反复手动修改参数。

纬地——公路路线设计教程

纬地——公路路线设计教程

公路路线设计教程1.1 设计依据与标准1.设计依据1)公路可行性研究报告及审批意见;2)公路工程技术标准 JTG B01 2003;3)公路工程抗震设计规范 JTJ 004-89;4)公路路线设计规范 JTG D20-2006;5)公路排水设计规范 JTJ018-97;6)公路涵洞设计细则JTGT D65-04—2007;7)高速公路交通安全设施设计及沿线设施设计通用规范 JTJD80-2006;8)公路交通安全设施设计细则 JTJ/TD81-2006;9)公路工程基本建设项目设计文件编制办法(交公路发[2007]358号);2.设计标准1)计算行车速度:山区高速公路,行车速度采用为80km/h;2)路基及行车道宽度:路基宽24.5m,行车道宽度为3.75(如图1所示);图1 24.5米高速公路横断面3)路拱坡度:行车道及硬路肩采用2%,土路肩采用3%;4)桥下净空:采用5.00m;5)圆曲线半径:一般值400米;最小值250米;6)最大纵坡:采用最大纵坡为5%;7)桥涵设计荷载:公路-Ι级;8)设计洪水频率:特大桥1/300,大、中、小桥,涵洞,路基1/100;9)路面标准轴载:100KN。

3.设计要点1)公路路线设计时,建议阅读公路路线设计规范,将设计需要的指标单列出来,设计完成后检查自已所设计的公路路线设计是否符使规范的要求;2)平面设计要依地形而定,不同等级公路对地形的考虑可能不同,需要灵活动用地形等因素进行设计;3)纵面设计需要考虑到填挖平衡,同时二级以上公路设计需要考虑平纵组合设计,具体要求可参考规范要求;4)纵面设计与横断面设计前,需要对平面设计的路线进行数模或手工输入纵横断面数据;5)横断面设计前,必需进行路基计算,同时横断面设计绘图过程中需要选择相应的选项(具体见相应的横断面设计),土石方调配需要横断面设计获得的相应数据。

1.2 平面设计1.熟悉地形图熟悉地形图,了解地形图内村落、河流和山川,构想公路路线可能经过的区域,如图2所示。

纬地公路设计软件使用方法

纬地公路设计软件使用方法

纬地公路设计软件使用方法纬地公路设计软件使用步骤一、项目数据管理1、在电脑分区中建立一个项目文件夹,设计过程中项目的所有数据都存储在这个文件夹中,方便项目数据的编辑与修改。

2、在纬地程序中新建项目,点击项目菜单选择新建项目,在弹出的新建项目对话框中输入项目名称,再选择浏览,将默认的以项目名称命名的项目文件保存在我们建立的文件夹中。

二、路线平面设计1、打开地形图,地形图可之前放在项目文件夹中以方便查找。

2、选择设计菜单栏的主线平面设计。

在交点数据输入栏的右侧顶选择拾取,在地形图中拾取路线的起点位置,也可以看作是路线的第一个交点。

起点确定后回到对话框,选择插入按钮,插入路线的交点,在程序提示是否插入交点一时选择确定,接着便可在地形图中一个个的选择路线的交点一直到路线的终点位置确定点击鼠标右键回到主线平面设计对话框。

各交点位置若要修改,则需先将对话框底部的滑柄按钮拖至所要修改的交点序号,再选择拖动,按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位置。

导线及交点位置确定后可以开始进行平曲线的设计。

3、我们现在可以开始平曲线的设计,拖动主线平面设计底部的滑柄至第一个交点,选择平曲线计算模式为常规模式,一般路线设计使用最多的便是常规模式。

输入前缓和曲线长度、曲线半径、后缓和曲线长度,点击对话框底部的试算得到计算结果。

也可选择拖动R,根据命令行的程序提示输入拖动基点,则可在屏幕中动态的拖动曲线来控制平曲线的参数。

4、在主线平面设计的控制那一栏中可输入路线的起点桩号,在绘图与标注中选择需标注的项,输入标注字高。

5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。

点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来,且路线标注也同时完成。

三、设计向导功能平面线形稳定后可在项目菜单栏选择设计向导,在弹出的设计向导对话框中一步一步的选择路线的各项参数。

第一步要选择项目类型,接着是道路等级、设计车速。

纬地道路辅助系统设计流程

纬地道路辅助系统设计流程

实验目的:学习使用纬地道路辅助设计系统进行公路主线的设计流程实验步骤:一、项目数据管理1、在电脑分区中建立一个项目文件夹,设计过程中项目的所有数据都存储在这个文件夹中,方便项目数据的编辑与修改。

2、在纬地程序中新建项目,点击项目菜单选择新建项目,在弹出的新建项目对话框中输入项目名称,再选择浏览,将默认的以项目名称命名的项目文件保存在我们建立的文件夹中。

二、路线平面设计1、打开地形图,地形图可之前放在项目文件夹中以方便查找。

2、选择设计菜单栏的主线平面设计。

在交点数据输入栏的右侧顶选择拾取,在地形图中拾取路线的起点位置,也可以看作是路线的第一个交点。

起点确定后回到对话框,选择插入按钮,插入路线的交点,在程序提示是否插入交点一时选择确定,接着便可在地形图中一个个的选择路线的交点一直到路线的终点位置确定点击鼠标右键回到主线平面设计对话框。

各交点位置若要修改,则需先将对话框底部的滑柄按钮拖至所要修改的交点序号,再选择拖动,按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位置。

导线及交点位置确定后可以开始进行平曲线的设计。

3、我们现在可以开始平曲线的设计,拖动主线平面设计底部的滑柄至第一个交点,选择平曲线计算模式为常规模式,一般路线设计使用最多的便是常规模式。

输入前缓和曲线长度、曲线半径、后缓和曲线长度,点击对话框底部的试算得到计算结果。

也可选择拖动R,根据命令行的程序提示输入拖动基点,则可在屏幕中动态的拖动曲线来控制平曲线的参数。

4、在主线平面设计的控制那一栏中可输入路线的起点桩号,在绘图与标注中选择需标注的项,输入标注字高。

5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。

点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来,且路线标注也同时完成。

三、设计向导功能平面线形稳定后可在项目菜单栏选择设计向导,在弹出的设计向导对话框中一步一步的选择路线的各项参数。

第一步要选择项目类型,接着是道路等级、设计车速。

纬地软件教程之路线及立交平面线形设计

纬地软件教程之路线及立交平面线形设计

纬地软件教程之路线及立交平面线形设计纬地软件是一款专业的地理信息系统(GIS)软件,主要用于地学研究、城市规划、土地管理等领域。

在纬地软件中,路线及立交平面线形设计是其中的一项重要功能,可以帮助用户对道路、交叉口等交通设施进行规划和设计。

下面将对纬地软件中的路线及立交平面线形设计进行详细介绍。

一、路线线形设计路线线形设计是指对道路的纵断面进行设计,包括路线线形选择、纵断面设计等。

在纬地软件中,用户可以通过设置各种约束条件和规范要求来进行路线线形设计。

1.路线线形选择在进行路线线形设计之前,需要用户先选择路线的线形。

纬地软件提供了多种路线线形供用户选择,如直线、山地、河谷等,用户可以根据实际需求选择适合的线形。

2.纵断面设计在确定了路线线形之后,用户可以进行纵断面设计。

纬地软件提供了丰富的设计功能,用户可以根据设计要求和规范要求,设置横断面的宽度、坡度、超高等参数,还可以根据地形数据进行自动设计,从而得到符合要求的纵断面。

立交平面线形设计是指对立交设施的平面线形进行设计,包括交叉口的形状、车道划分等。

在纬地软件中,用户可以根据实际需求进行立交平面线形设计。

1.交叉口形状设计用户可以通过纬地软件提供的工具,选择交叉口的形状和模板进行设计。

纬地软件提供了多种交叉口形状供用户选择,如十字型、环形交叉口等,用户可以根据实际需求进行选择。

2.车道划分设计在确定了交叉口形状之后,用户还可以对车道进行划分设计。

纬地软件提供了车道划分工具,用户可以设置车道的数量、宽度等参数,还可以进行自动划分,从而得到符合要求的车道划分设计。

以上就是纬地软件中的路线及立交平面线形设计的基本介绍。

纬地软件提供了丰富的设计功能和操作工具,可以帮助用户进行道路和交叉口的设计,提高设计效率和质量。

希望通过本教程能够帮助用户更好地使用纬地软件进行路线及立交平面线形设计。

道路毕业设计(手把手教你纬地道路设计)

道路毕业设计(手把手教你纬地道路设计)

道路毕业设计(手把手教你纬地道路设计)全文共四篇示例,供读者参考第一篇示例:道路设计是土木工程中不可或缺的一部分,它直接关系到道路交通的安全和顺畅。

在道路设计中,有很多技术细节需要关注,包括地形状况、交通量、道路宽度等等。

在这篇文章中,我们将会手把手教你如何进行道路设计。

一、项目准备在进行道路设计之前,首先需要做一些准备工作。

首先要确定需要设计的道路的用途和连接的区域,然后调查研究该区域的地形、土质情况、交通量等信息。

还需要了解该区域的规划要求和相关政策法规。

二、基础设计1. 确定道路纵断面根据地形地貌和交通量等因素,确定道路的纵断面。

通常,道路的纵断面应该尽量保持平缓,避免出现过陡的坡度,以确保行车安全和顺畅。

2. 设定横断面根据道路的用途和连接的区域,确定道路的横断面。

一般来说,主干道应该设计成双车道或多车道的形式,而支路则可以设计成单车道或者步行道。

还需要考虑道路两侧的绿化带和人行道等设施。

三、道路设计1. 设计曲线在设计道路横断面时,要考虑到道路上的曲线,以确保车辆行驶的安全和顺畅。

根据不同的要求和标准,选择适当的曲率半径和超高设计。

2. 路基设计在进行路基设计时,要根据所处地形和土质情况,选择合适的路基结构和厚度。

一般来说,路基的宽度应该能够满足车辆通行的需要,并确保路基的稳定性和耐久性。

3. 道路标线和交通设施在设计道路时,还需要考虑到道路标线和交通设施的设置。

根据交通量和车速等要素,确定路口、转弯处等位置的标线和交通标志,以提高行车安全性。

四、施工和验收在完成道路设计后,还需要进行施工和验收工作。

施工过程中,需要严格按照设计要求和标准进行,确保道路质量和安全。

验收完成后,还需要对道路进行定期维护和检查,以确保道路的使用寿命和安全性。

道路设计是一个综合性的工程,需要考虑到地形、交通量、安全等多个因素。

通过本文的介绍,相信读者已经了解到如何进行道路设计,希望大家在实际操作中能够灵活运用这些技巧,设计出更加安全和顺畅的道路。

纬地道路数模设计详细步骤

纬地道路数模设计详细步骤

一、平面设计(假设,平面线形在地形图上已经选好)1.1 补充(重要):项目管理菜单:项目——项目管理命令:HPM首次安装纬地系统后,第一次加载时系统会提示用户指定当前项目或新建项目。

选择新建项目后,系统提示用户输入项目名称、路径以及平面曲线数据文件名。

用户也可新建目录路径,以保证一个项目的所有数据全部存放于同一个目录下。

输入完成后,用户便可以利用“主线平面设计”或“立交平面设计”功能开始进行该项目的平面设计等工作。

一般情况下,对于一条公路的施工图设计任务,项目管理中可能需要添加以下数据文件:平面曲线数据文件(*.pm)平面交点数据文件(*.jd)纵断面地面线数据文件(*.dmx)横断面地面线数据文件(*.hdm)纵断面设计数据文件(*.zdm)超高渐变数据文件(*.sup)路幅宽度数据文件(*.wid)桩号序列数据文件(*.sta)路基设计中间数据文件(*.lj)设计参数控制文件(*.ctr)挡墙设计文件(*.dq)——设有挡土墙的情况下至少需要设置以下项目属性:项目名称及路径公路等级类别超高旋转方式加宽渐变方式断链位置(设有断链时)纬地系统的“项目管理器”对话框如图1-1所示。

在纬地“项目管理器”对话框的“项目文件”菜单中,用户可以“打开项目”,也可以在此处“新建项目”。

当点取对话框中“文件”选项后,将出现一个项目的所有数据文件列表如图1-1数据文件的添加和重新指定,如果欲删除该文件,则直接将该文件名删除即可,执行编辑菜单下的“编辑文件”命令(或直接双击该文件类型名称)可打开该文件的文本格式进行查看和编辑。

图1-1-1当用户选取对话框中“属性”选项,对话框切换到如图1-2所示本项目的属性设置页,用户可以查看本项目的名称、项目类型和设计的起终点桩号等,同时也可以修改所输出图表的“项目标识”和“桩号小数精度”。

断链的设置也在此选项中进行,使用“编辑”菜单中的“添加断链”、“删除断链”、“前移断链”和“后移断链”命令,可完成任意多级断链的添加和修改。

纬地公路设计详细步骤(精)

纬地公路设计详细步骤(精)

纬地公路设计详细步骤(精)纬地道路辅助设计系统使用流程(一这几天准备写个纬地道路辅助设计系统的使用流程,希望能对新手有点帮助。

写的比较笼统,有时间再详细的扩展一下。

一、项目数据管理1、在电脑分区中建立一个项目文件夹,设计过程中项目的所有数据都存储在这个文件夹中,方便项目数据的编辑与修改。

2、在纬地程序中新建项目,页面项目菜单挑选新建项目,在插入的新建项目对话框中输出项目名称,再挑选下载,将预设的以项目名称命名的项目文件留存在我们创建的文件夹中。

二、路线平面设计1、关上地形图,地形图可以之前放到项目文件夹中以便利搜寻。

2、选择设计菜单栏的主线平面设计。

在交点数据输入栏的右侧顶选择拾取,在地形图中拾取路线的起点位z,也可以看作是路线的第一个交点。

起点确定后回到对话框,选择插入按钮,插入路线的交点,在程序提示是否插入交点一时选择确定,接着便可在地形图中一个个的选择路线的交点一直到路线的终点位z确定点击鼠标右键回到主线平面设计对话框。

各交点位z若要修改,则需先将对话框底部的滑柄按钮拖至所要修改的交点序号,再选择拖动,按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位z。

导线及交点位z确定后可以开始进行平曲线的设计。

3、我们现在可以已经开始平曲线的设计,拖曳主线平面设计底部的滑柄至第一个交点,挑选平曲线排序模式为常规模式,通常路线设计采用最少的就是常规模式。

输出前缓解曲线长度、曲线半径、后缓解曲线长度,页面对话框底部的试算获得计算结果。

也可选择拖曳r,根据命令行的程序提示信息输出拖曳基点,则可以在屏幕中动态的拖动曲线来控制平曲线的参数。

4、在主线平面设计的控制那一栏中可输入路线的起点桩号,在绘图与标注中选择需标注的项,输入标注字高。

5、平曲线设计顺利完成后可以在对话框中挑选计算机上安装留存路线平面数据。

页面对话框中的排序绘图可以看见在地形图中路线平面图已经绘制出,且路线标示也同时顺利完成。

三、设计向导功能平面线形平衡后可以在项目菜单栏挑选设计凡塘,在插入的设计凡塘对话框中一步一步的挑选路线的各项参数。

道路毕业设计(手把手教你纬地道路设计)

道路毕业设计(手把手教你纬地道路设计)

道路设计是一个复杂的工程领域,需要考虑诸多因素,包括道路用途、交通流量、地形地貌、环境保护等。

以下是一个基本的手把手指导,介绍如何进行道路毕业设计:第一步:调研与规划1. 调研:首先需要对道路所在区域进行调研,包括地形地貌、土壤条件、交通流量、周边环境等方面的情况,这为后续设计提供依据。

2. 规划:根据调研结果,制定道路规划方案,确定道路的起止点、走向、交叉口设置、与周边道路的连接等内容。

第二步:纵断面设计1. 地形测量:对道路线路沿线进行地形测量,获取地形起伏情况。

2. 纵断面设计:根据地形起伏,设计道路的纵断面,包括坡度、超高、超宽等参数的确定。

3. 纵断面图绘制:根据设计结果,绘制道路的纵断面图,清晰展示道路在垂直方向上的变化。

第三步:横断面设计1. 路基设计:根据纵断面设计结果,进行路基设计,包括路基宽度、路基坡度等。

2. 车行道设计:确定车行道数量和宽度、人行道设置、中央隔离带等,并绘制横断面图。

第四步:交叉口设计1. 交叉口类型选择:根据实际需要,确定交叉口类型,如十字型、T 型、环形等。

2. 交叉口布置:设计交叉口的位置、形式、信号灯设置等。

第五步:辅助设施设计1. 排水系统设计:设计道路的排水系统,确保雨水能够顺利排除。

2. 照明设计:根据需要设计道路的照明系统,保障夜间行车安全。

第六步:环保设施设计考虑到道路施工和使用可能对周边环境造成影响,需要设计相应的环保设施,包括植被保护、污水处理等。

第七步:编制设计报告最后,将上述设计内容整理成设计报告,包括各项设计参数、图纸和说明,以及可能涉及的环境影响评价等内容。

请注意,以上只是一个简要的指导,实际道路设计过程中还会涉及更多专业知识和技术细节。

在进行毕业设计时,建议结合相关教材、规范和指导老师的建议进行详细的规划和设计。

纬地道路软件操作教程

纬地道路软件操作教程
设计流程
3C型曲线和S型曲线设计
C型曲线和S型曲线输入软件注意事项
如果用交点法输入,一般在没有特殊要求的情况下,可以按照普通交点法输入交点坐标,圆曲线,缓和曲线参数就可以
01
如果采用线元法输入,需要注意回旋线的开始半径和结束半径,因为两交点之间的两个回旋线是直接连接的需要注意前交点的出缓和曲线,它的开始半径是该交点的圆曲线半径,他的结束半径为零,而紧接着下一个缓和曲线,它的开始半径为0,结束半径为后交点的圆曲线半径,不能把他们当成不完整缓和曲线来输入
管理设置
项目管理器
图框表格模板设置
打开项目
保存项目
新建项目
设计向导
设计向导
作用使用要点关于自动计算设置超高和加宽过渡段的主要说明及适用情况
工具
项目检查
工具
纬地项目中心
工具
数据编辑器
02
PART ONE
分支主题
分支主题
道路基本线形及复杂线形的认识及平面设计方法
分支主题
道路基本线形及复杂线形的认识及平面设计方法
系统界面
平面设计
立交平面设计主线平面设计智能平面设计
新建项目
1项目
常规公路施工图设计项目操作
新建项目(指定项目名称、路径、新建公路路线设计项目)
2设计
主线平面设计(也可交互使用“立交平面设计”),进行路线平面线形设计与调整;直接生成路线平面图,在“主线平面设计或立交平面设计”对话框中点击“保存”得到*.jd数据和*.pm数据
常规公路施工图设计项目操作
低等级公路设计项目(注:一般低等级公路项目需在外业期间现场进行平面线形设计)
“项目管理器”中的“文件”管理页,选择“平面交点文件”一栏,指定平面导入生成平面交点文件(*.jd)并添加到项目中,点击“项目文件”菜单的“保存退出”

纬地——公路路线设计教程

纬地——公路路线设计教程

公路路线设计教程1.1 设计依据与标准1.设计依据1)公路可行性研究报告及审批意见;2)公路工程技术标准 JTG B01 2003;3)公路工程抗震设计规范 JTJ 004-89;4)公路路线设计规范 JTG D20-2006;5)公路排水设计规范 JTJ018-97;6)公路涵洞设计细则JTGT D65-04—2007;7)高速公路交通安全设施设计及沿线设施设计通用规范 JTJD80-2006;8)公路交通安全设施设计细则 JTJ/TD81-2006;9)公路工程基本建设项目设计文件编制办法(交公路发[2007]358号);2.设计标准1)计算行车速度:山区高速公路,行车速度采用为80km/h;2)路基及行车道宽度:路基宽24.5m,行车道宽度为3.75(如图1所示);图1 24.5米高速公路横断面3)路拱坡度:行车道及硬路肩采用2%,土路肩采用3%;4)桥下净空:采用5.00m;5)圆曲线半径:一般值400米;最小值250米;6)最大纵坡:采用最大纵坡为5%;7)桥涵设计荷载:公路-Ι级;8)设计洪水频率:特大桥1/300,大、中、小桥,涵洞,路基1/100;9)路面标准轴载:100KN。

3.设计要点1)公路路线设计时,建议阅读公路路线设计规范,将设计需要的指标单列出来,设计完成后检查自已所设计的公路路线设计是否符使规范的要求;2)平面设计要依地形而定,不同等级公路对地形的考虑可能不同,需要灵活动用地形等因素进行设计;3)纵面设计需要考虑到填挖平衡,同时二级以上公路设计需要考虑平纵组合设计,具体要求可参考规范要求;4)纵面设计与横断面设计前,需要对平面设计的路线进行数模或手工输入纵横断面数据;5)横断面设计前,必需进行路基计算,同时横断面设计绘图过程中需要选择相应的选项(具体见相应的横断面设计),土石方调配需要横断面设计获得的相应数据。

1.2 平面设计1.熟悉地形图熟悉地形图,了解地形图内村落、河流和山川,构想公路路线可能经过的区域,如图2所示。

纬地公路设计详细步骤(精)

纬地公路设计详细步骤(精)

纬地公路设计详细步骤(精)纬地道路辅助设计系统使用流程(一这几天准备写个纬地道路辅助设计系统的使用流程, 希望能对新手有点帮助。

写的比较笼统, 有时间再详细的扩展一下。

一、项目数据管理1、在电脑分区中建立一个项目文件夹, 设计过程中项目的所有数据都存储在这个文件夹中,方便项目数据的编辑与修改。

2、在纬地程序中新建项目, 点击项目菜单选择新建项目, 在弹出的新建项目对话框中输入项目名称, 再选择浏览, 将默认的以项目名称命名的项目文件保存在我们建立的文件夹中。

二、路线平面设计1、打开地形图,地形图可之前放在项目文件夹中以方便查找。

2、选择设计菜单栏的主线平面设计。

在交点数据输入栏的右侧顶选择拾取,在地形图中拾取路线的起点位臵, 也可以看作是路线的第一个交点。

起点确定后回到对话框 , 选择插入按钮 , 插入路线的交点 , 在程序提示是否插入交点一时选择确定, 接着便可在地形图中一个个的选择路线的交点一直到路线的终点位臵确定点击鼠标右键回到主线平面设计对话框。

各交点位臵若要修改, 则需先将对话框底部的滑柄按钮拖至所要修改的交点序号, 再选择拖动, 按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位臵。

导线及交点位臵确定后可以开始进行平曲线的设计。

3、我们现在可以开始平曲线的设计,拖动主线平面设计底部的滑柄至第一个交点,选择平曲线计算模式为常规模式, 一般路线设计使用最多的便是常规模式。

输入前缓和曲线长度、曲线半径、后缓和曲线长度 ,点击对话框底部的试算得到计算结果。

也可选择拖动R , 根据命令行的程序提示输入拖动基点,则可在屏幕中动态的拖动曲线来控制平曲线的参数。

4、在主线平面设计的控制那一栏中可输入路线的起点桩号,在绘图与标注中选择需标注的项,输入标注字高。

5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。

点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来,且路线标注也同时完成。

纬地道路.非常详细教程

纬地道路.非常详细教程

(一)平面主线设计1.新建项目1)项目-新建项目-更改文件名和相应的保存路径即可。

2.主线平面设计1.设计-主线平面设计的优化线性)拾取完第一个点后自动弹出主线平面设计对话框,点击插入点击插入后会提示是否插入交点1,点击是,然后在地形图上开始选择交点,大致路线选择完成后点击鼠标右键或者空格或者回车便可再次回到主线平面设计对话框。

一般可把交点名称0改为BP(Begin Point:起点),最后一个交点改为EP(End Point:终点)如果中间有删除或者增加的交点,导致交点名称与焦点序号不一致的,可在交点名称上右单击,选择全部重排编号即可。

经过初步选择线型进行优化,选择到交点1-6.修改它的缓和曲线长度和半径(一般二级公路要求前后缓和曲线大于60m,半径大于200m,具体的得看设计要求)如果在选择交点的时候没有开启捕捉。

可按快捷键F11开启,并全部选择。

这是选择拖动R的效果修改完成后一定要记得将文件保存!点击项目-设计向导开始对路面,边沟,等进行设计。

项目类型选择公路主线即可,小数位数一般选择三维小数精度,其余的可以不用修改,如果终点和设计的不一样,需要改正回来。

点击下一步。

可对公路类型和设计车速进行更改,本文以二级公路,车速60Km/h 为例,完成后点击下一步。

可设置路幅形式,断面形式,尺寸,可在红色区域框中对断面简图进行缩放,待数据确认无误后后点击检查,提示检查路幅宽度正确。

点击下一步可进行填方边坡设置。

对左右幅的填方边坡机进行设计,台阶形式和左右侧边坡的具体参与设计要求相对应即可,设置完成后点击下一步,进行挖方边坡的设置。

挖方边坡设置,跟填方边坡设置类似,具体的参数和设计要求一致即可,参数设置完成后点击下一步进行边沟设置。

边沟类型有矩形边沟、梯形边沟、不设置边沟三种形式。

具体的参数根据设计要求进行设置,参数设置完成后点击下一步。

排水沟设置:排水沟类型有矩形排水沟、梯形排水沟、矩形+档水堰、梯形+档水堰、不设置排水沟。

基于纬地道路8.0的道路工程路线设计说明书

基于纬地道路8.0的道路工程路线设计说明书

基于纬地道路8.0的道路工程路线设计一、前期准备1、安装纬地道路8.0(数模版)及相应版本的CAD—32位纬地适配06-08版本CAD,64位适配10-14版本的CAD。

注:纬地道路必须在相应的CAD环境下方可运行。

2、建议建立一个专门的文件夹存放基础班设计资料(如地形图等)及生成的工程文件。

二、路线设计1、项目管理打开纬地道路软件,在界面菜单栏中的“项目”中点击“新建项目”,项目,项目名称自己设定,文件路径选择在前期准备中建立的文件夹,设计者信息自主填写,点击确定。

注:项目是存储相关设计参数,而CAD文件是存储绘制的图形,在设计进程中如中断设计,两者都需要进行保存操作。

项目在设计页面点击存盘,CAD文件则直接保存即可。

图1 平面交点选取2、主线平面设计a.在“文件”下拉菜单中点击“打开”,在弹出的菜单栏中选择所要设计道路的地形图,点击打开。

b.选中地形图,把颜色改成“灰度 9”,使后续路线更清晰(可做可不做)。

c.在“设计”下拉菜单中点击“主线平面设计”,接着点击拾取去选取起点位置,确定合适的起点之后点击“插入”就可以进入其余交点的确定步骤,交点确定步骤主要根据地形判断,进而确定整条线路走向(可以打开“对象捕捉”),完成交点的拾取之后右击点击确定。

注:如果拾取过程中发现某个点需要调整,不必删除重来,可以完成初始线路选定之后点击实时修改,点击需要调整的点之后右击直接拖动到理想位置然后点击鼠标左键确定,可反复修改直至满意,其余步骤进行到一半不满意需要修改也可按此步骤。

可修改各个交点名称,如QD、JD1、ZD等。

d.通过进度条控制当前操作的交点,对于需要设置平曲线的交点,点击拖动R,在图中点击对应的点,右击拖动进行大致半径确定(L可将步长放大10倍,S缩小10倍),然后根据实际需求进行半径调整,设定前后缓和曲线长,点击“试算”按钮,观察Ls1:Ly:Ls2,一般以1:1:1~1:2:1为宜,如不符合条件可反复手动修改参数。

纬地道路CAD软件常规公路施工图设计项目基本步骤

纬地道路CAD软件常规公路施工图设计项目基本步骤

纬地道路CAD软件常规公路施工图设计项目基本步骤办公室卫生管理制度一、主要内容与适用范围1•本制度规定了办公室卫生管理的工作内容和要求及检查与考核。

2•此管理制度适用于本公司所有办公室卫生的管理二、定义1 •公共区域:包括办公室走道、会议室、卫生间,每天由行政文员进行清扫;2•个人区域:包括个人办公桌及办公区域由各部门工作人员每天自行清扫。

1.公共区域环境卫生应做到以下几点:1)保持公共区域及个人区域地面干净清洁、无污物、污水、浮土,无死角。

2)保持门窗干净、无尘土、玻璃清洁、透明 ___________3)保持墙壁清洁,表面无灰尘、污迹。

4 ) 保持挂件、画框及其他装饰品表面干净整洁。

5)保持卫生间、洗手池内无污垢,经常保持清洁,毛巾放在固定(或隐蔽)的地方。

6)保持卫生工具用后及时清洁整理,保持清洁、摆放整齐。

7) 垃圾篓摆放紧靠卫生间并及时清理,无溢满现象。

2.办公用品的卫生管理应做到以下几点:1)办公桌面:办公桌面只能摆放必需物品,其它物品应放在个人抽屉,暂不需要的物品就摆回柜子里,不用的物品要及时清理掉。

2)办公文件、票据:办公文件、票据等应分类放进文件夹、文件盒中,并整齐的摆放至办公桌左上角上。

3) 办公小用品如笔、尺、橡皮檫、订书机、启丁器等,应放在办公桌一侧,要从哪取使用完后放到原位。

4) 电脑:电脑键盘要保持干净,下班或是离开公司前电脑要关机。

5) 报刊:报刊应摆放到报刊架上,要定时清理过期报刊。

6) 饮食水机、灯具、打印机、传真机、文具柜等摆放要整齐,保持表面无污垢,无灰尘,蜘蛛网等,办公室内电器线走向要美观,规范,并用护钉固定不可乱搭接临时线。

7)新进设备的包装和报废设备以及不用的杂物应按规定的程序及时予以清除。

3.个人卫生应注意以下几点:1)不随地吐痰,不随地乱扔垃圾。

2)下班后要整理办公桌上的用品,放罢整齐。

3)禁止在办公区域抽烟。

4) 下班后先检查各自办公区域的门窗是否锁好,将一切电源切断后即可离开。

纬地道路设计详细步骤

纬地道路设计详细步骤

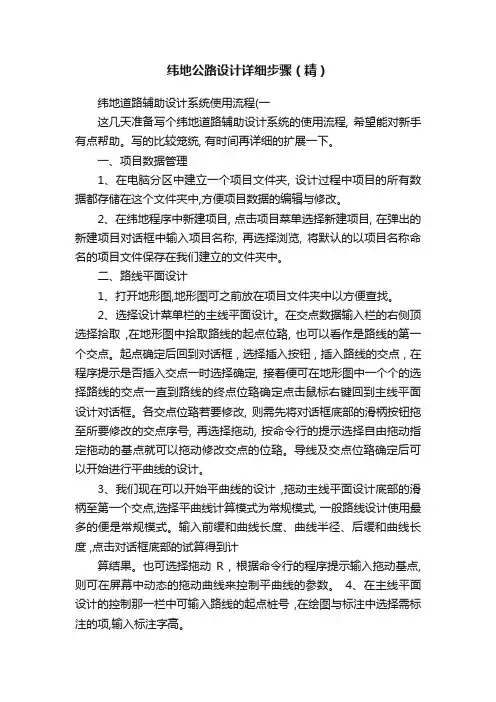

纬地道路辅助设计系统使用流程(一)这几天准备写个纬地道路辅助设计系统的使用流程,希望能对新手有点帮助。

写的比较笼统,有时间再详细的扩展一下。

一、项目数据管理1、在电脑分区中建立一个项目文件夹,设计过程中项目的所有数据都存储在这个文件夹中,方便项目数据的编辑与修改。

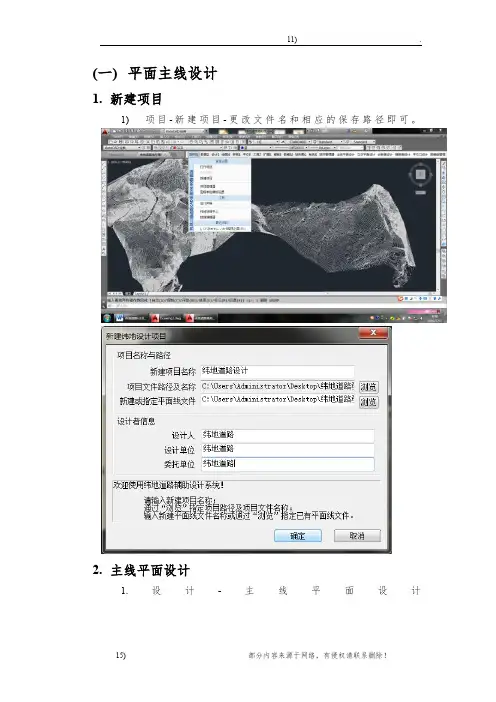

2、在纬地程序中新建项目,点击项目菜单选择新建项目,在弹出的新建项目对话框中输入项目名称,再选择浏览,将默认的以项目名称命名的项目文件保存在我们建立的文件夹中。

二、路线平面设计1、打开地形图,地形图可之前放在项目文件夹中以方便查找。

2、选择设计菜单栏的主线平面设计。

在交点数据输入栏的右侧顶选择拾取,在地形图中拾取路线的起点位置,也可以看作是路线的第一个交点。

起点确定后回到对话框,选择插入按钮,插入路线的交点,在程序提示是否插入交点一时选择确定,接着便可在地形图中一个个的选择路线的交点一直到路线的终点位置确定点击鼠标右键回到主线平面设计对话框。

各交点位置若要修改,则需先将对话框底部的滑柄按钮拖至所要修改的交点序号,再选择拖动,按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位置。

导线及交点位置确定后可以开始进行平曲线的设计。

3、我们现在可以开始平曲线的设计,拖动主线平面设计底部的滑柄至第一个交点,选择平曲线计算模式为常规模式,一般路线设计使用最多的便是常规模式。

输入前缓和曲线长度、曲线半径、后缓和曲线长度,点击对话框底部的试算得到计算结果。

也可选择拖动R,根据命令行的程序提示输入拖动基点,则可在屏幕中动态的拖动曲线来控制平曲线的参数。

4、在主线平面设计的控制那一栏中可输入路线的起点桩号,在绘图与标注中选择需标注的项,输入标注字高。

5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。

点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来,且路线标注也同时完成。

三、设计向导功能平面线形稳定后可在项目菜单栏选择设计向导,在弹出的设计向导对话框中一步一步的选择路线的各项参数。

纬地设计系统操作步骤

纬地设计系统操作步骤

纬地5、88设计系统操作步骤1、点击项目,新建项目2、新建项目如101省道,项目文件路径及名称选择浏览,选择到安装纬地的路径、选择数模,创建新文件夹并命名文件夹名称如101省道并命名文件名如东安村水泥砼路面改建工程3、点击设计项中的主线平面设计,选择插入交点,并输入交点的坐标。

选择所要设计的交点,点击拖动,点击CAD中的交点,选择所配的半径等,点击计算绘图,系统将计算出路线的曲线要素,这时,生成的圆曲线不就是平滑曲线,在CAD命令栏中输入regen,圆曲线将变成圆滑曲线。

点击存盘,如下图。

如果设计桩号的起点桩号不就是K0+000,则点击控制,进行更改,如下图:点击项目菜单中的项目管理器,如下图,说明已有平面交点文件4、点击绘图菜单栏中的平面自动分图,如下图,设置每页的长度,等项。

点击开始出图,如下图:5、点击项目菜单栏中的设计向导,设置好路的超高、加宽,路基布置形式等。

点击自动计算超高加宽,如下图:点击完成,如下图:6、点击数据菜单栏中的纵断数据输入,7、点击项目菜单栏中的项目管理器,就是否有纵断面的设计文件8、点击数据菜单栏中的横断面数据输入,选择按纵断面地面线文件提示桩号,如下图:9、按提示的桩号输入横断面数据:10、点击设计菜单栏中的纵断面设计,点击设计显示,如下图:如果您设计的起点桩号的坐标比较大的话,CAD的图纸中可能一下子瞧不到,那么请点击CAD的缩放按纽,点击右键,选择菜单栏中的缩放范围,才能瞧到纵断面的图。

11、点击选点,选择起点桩号,点击插入下一个变坡点,直至选点完成,如下图:12、再点击设计菜单栏中的纵断面设计,点击实时修改,选择变坡点,在CAD的命令栏中输入R,输入回车,设计竖曲线的半径,如下图:13、如还想修改竖曲线半径,则打开纵断面设计栏中的竖曲线,选择半径,修改设计的半径,点击计算。

14、点击存盘,千万别忘了这一步,很重要。

如下图:15、点击设计菜单栏中的纵断面绘图,点击搜索全线,软件会自动找到起、终点桩号,点击批量绘图,如下图:16、在CAD的命令栏中输入纵断面的的总页数,及起始页与绘图基点。
