电线管预埋施工规范_1

电线管预埋施工规范_1

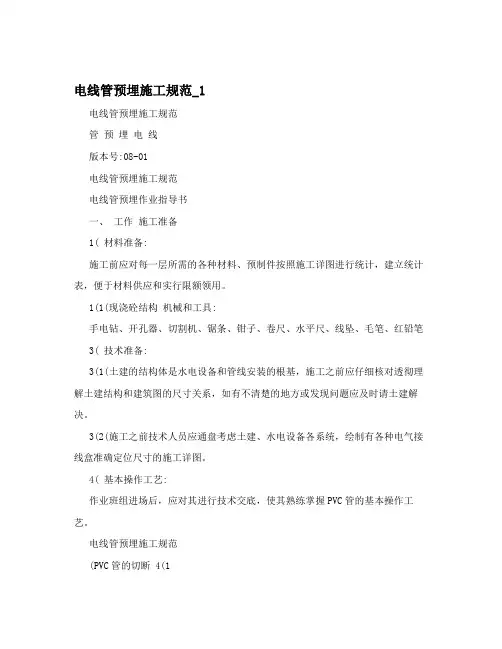

电线管预埋施工规范_1电线管预埋施工规范管预埋电线版本号:08-01电线管预埋施工规范电线管预埋作业指导书一、工作施工准备1( 材料准备:施工前应对每一层所需的各种材料、预制件按照施工详图进行统计,建立统计表,便于材料供应和实行限额领用。

1(1(现浇砼结构机械和工具:手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3( 技术准备:3(1(土建的结构体是水电设备和管线安装的根基,施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系,如有不清楚的地方或发现问题应及时请土建解决。

3(2(施工之前技术人员应通盘考虑土建、水电设备各系统,绘制有各种电气接线盒准确定位尺寸的施工详图。

4( 基本操作工艺:作业班组进场后,应对其进行技术交底,使其熟练掌握PVC管的基本操作工艺。

电线管预埋施工规范(PVC管的切断 4(1配管前应根据管子每段所需的长度进行切断。

切断可使用钢锯条锯断、专用剪管刀剪断,在预制时还可使用砂轮切割机成捆切断。

不论是用哪种方法,都应该一切到底,禁止用手来回折断。

切口应垂直,切口的毛刺应随手清理干净。

4(2(PVC管的弯制PVC管的柔韧性很好,在常温下即可用弯簧来直接弯曲,较为简便易行。

将弯簧插入管预制:在主体砼结构施工期间,土建能提供的预埋作业时间极为有限,为了与土建紧密配合,迅速完成预埋,必须采取预制法施工,将部分作业移到底下来先进行加工预制,然后在预埋时拿到作业层进行安装,以减少楼面的工作量。

5(1(接线盒的预制开关盒、插座盒、灯位盒,根据不同的进管方位,可分为:直叉、曲叉、三叉、四叉,分类统计每施工段所需的数量,在预埋之前进行预制。

预制时按所需的方位敲开敲落孔,装上锁母,各锁母口分别用纸封塞,制成各种类型,供预埋时使用。

5(2(弯管的预制普通插座的安装高度为0.3m,对从楼板弯起至插座的弯管,也可按固定长度进行预先弯制。

5(3(直管段的预制灯开关盒的安装高度为1.4m,对从开关盒引上至楼板的管,可将整管按其长度切割电线管预埋施工规范成短管。

电线管预埋施工规范标准

电线管预埋施工规范标准

电线管预埋版本号: 08-01电线管预埋作业指导书一、工作内容接线盒预制、丈量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、施工准备1.资料准备:施工前应付每一层所需的各样资料、预制件依据施工详图进行统计,成立统计表,便于资料供给和推行限额领用。

1. 1.现浇砼构造内预埋应采纳中型以上的阻燃性PVC 导管。

要求抗压抗冲击性能好;管材应柔韧性好,弯折时不易断裂,回弹性好建筑电工用无增塑刚性阻燃PVC 管。

1. 2.导管、接线盒、接头套管、锁母、胶水等宜采纳同一厂家的配套产品。

接线盒敲落孔距盒口的高度应与其使用处所的钢筋与模板距离相般配。

接头套管和锁母的内径应与导管的外径配合密切。

1. 3.管材及其配件在进场应进行检查。

PVC管实测其壁厚应平均,无变形随和泡裂缝等,要求有消防产品检查报告和出厂合格证,氧指数大于27%。

接线盒应光洁平整,开空齐备。

管材和接线盒应有清楚的生产商名称和商标、规格型号、履行标准号。

1. 4.其余资料:铁钉、扎丝、胶带、锯末、油漆2.机械和工具:手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3.技术准备:3. 1.土建的构造体是水电设施和管线安装的基础,施工以前应认真查对透辟理解土建构造和建筑图的尺寸关系,若有不清楚的地方或发现问题应实时请土建解决。

3. 2.施工以前技术人员应全盘问虑土建、水电设施各系统,绘制有各样电气接线盒正确立位尺寸的施工详图。

4.基本操作工艺:作业班组进场后,应付其进行技术交底,使其娴熟掌握 PVC 管的基本操作工艺。

4. 1. PVC 管的切断配管前应依据管子每段所需的长度进行切断。

切断可使用钢锯条锯断、专用剪管刀剪断,在预制时还可使用砂轮切割机成捆切断。

无论是用哪一种方法,都应当全部到底,禁止用手往返折断。

切口应垂直,切口的毛刺应顺手清理洁净。

4. 2. PVC 管的弯制PVC 管的柔韧性很好,在常温下即可用弯簧来直接曲折,较为简易易行。

电线管预埋施工规范标准[详]

电线管预埋施工规范标准[详]

电线管预埋版本号:08-01电线管预埋作业指导书一、工作内容接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、施工准备1.材料准备:施工前应对每一层所需的各种材料、预制件按照施工详图进行统计,建立统计表,便于材料供应和实行限额领用。

1.1.现浇砼结构内预埋应采用中型以上的阻燃性PVC导管。

要求抗压抗冲击性能好;管材应柔韧性好,弯折时不易断裂,回弹性好建筑电工用无增塑刚性阻燃PVC管。

1.2.导管、接线盒、接头套管、锁母、胶水等宜采用同一厂家的配套产品。

接线盒敲落孔距盒口的高度应与其使用场所的钢筋与模板距离相匹配。

接头套管和锁母的内径应与导管的外径配合紧密。

1.3.管材及其配件在进场应进行检查。

PVC管实测其壁厚应均匀,无变形和气泡裂缝等,要求有消防产品检查报告和出厂合格证,氧指数大于27%。

接线盒应光洁平整,开空齐全。

管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。

1.4.其他材料:铁钉、扎丝、胶带、锯末、油漆2.机械和工具:手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3.技术准备:3.1.土建的结构体是水电设备和管线安装的根基,施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系,如有不清楚的地方或发现问题应及时请土建解决。

3.2.施工之前技术人员应通盘考虑土建、水电设备各系统,绘制有各种电气接线盒准确定位尺寸的施工详图。

4.基本操作工艺:作业班组进场后,应对其进行技术交底,使其熟练掌握PVC管的基本操作工艺。

4.1.PVC管的切断配管前应根据管子每段所需的长度进行切断。

切断可使用钢锯条锯断、专用剪管刀剪断,在预制时还可使用砂轮切割机成捆切断。

不论是用哪种方法,都应该一切到底,禁止用手来回折断。

切口应垂直,切口的毛刺应随手清理干净。

4.2.PVC管的弯制PVC管的柔韧性很好,在常温下即可用弯簧来直接弯曲,较为简便易行。

将弯簧插入管内需要弯曲处,两手分别握住弯曲处弯簧两端,膝盖顶住被弯曲处略微移动,双手均匀用力,煨至比所需角度略小,待松手后弯管回弹,便可获得所需角度。

通信工程电线管预埋施工方案

通信工程电线管预埋施工方案

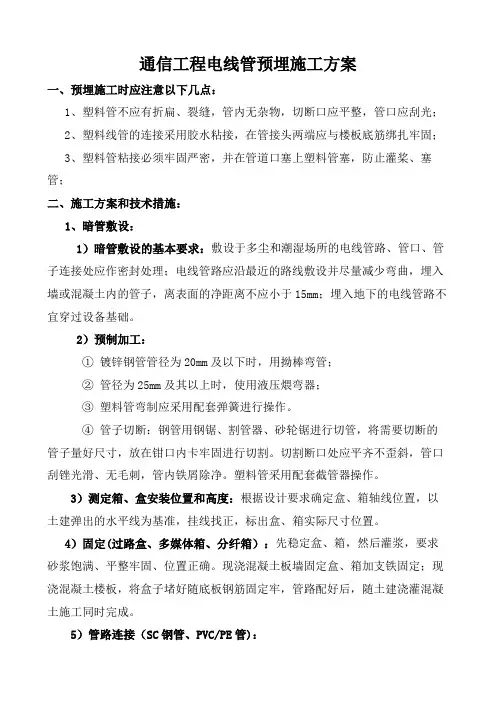

通信工程电线管预埋施工方案一、预埋施工时应注意以下几点:1、塑料管不应有折扁、裂缝,管内无杂物,切断口应平整,管口应刮光;2、塑料线管的连接采用胶水粘接,在管接头两端应与楼板底筋绑扎牢固;3、塑料管粘接必须牢固严密,并在管道口塞上塑料管塞,防止灌桨、塞管;二、施工方案和技术措施:1、暗管敷设:1)暗管敷设的基本要求:敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理;电线管路应沿最近的路线敷设并尽量减少弯曲,埋入墙或混凝土内的管子,离表面的净距离不应小于15mm;埋入地下的电线管路不宜穿过设备基础。

2)预制加工:①镀锌钢管管径为20mm及以下时,用拗棒弯管;②管径为25mm及其以上时,使用液压煨弯器;③塑料管弯制应采用配套弹簧进行操作。

④管子切断:钢管用钢锯、割管器、砂轮锯进行切管,将需要切断的管子量好尺寸,放在钳口内卡牢固进行切割。

切割断口处应平齐不歪斜,管口刮锉光滑、无毛刺,管内铁屑除净。

塑料管采用配套截管器操作。

3)测定箱、盒安装位置和高度:根据设计要求确定盒、箱轴线位置,以土建弹出的水平线为基准,挂线找正,标出盒、箱实际尺寸位置。

4)固定(过路盒、多媒体箱、分纤箱):先稳定盒、箱,然后灌浆,要求砂浆饱满、平整牢固、位置正确。

现浇混凝土板墙固定盒、箱加支铁固定;现浇混凝土楼板,将盒子堵好随底板钢筋固定牢,管路配好后,随土建浇灌混凝土施工同时完成。

5)管路连接(SC钢管、PVC/PE管):①镀锌钢管必须用管箍丝扣连接。

套丝不得有乱扣现象,管口锉平光滑平整,管箍必须使用通丝管箍,接头应牢固紧密,外露丝应不多于2扣;塑料管连接应使用配套的管件和粘接剂。

②管路超过下列长度,应加装接线盒,其位置应便于穿线。

无弯时30m;有一个弯时20m;有二个弯时15m;有三个弯时8m。

③管进盒、箱连接:盒、箱开孔应整齐并与管径吻合,盒、箱上的开孔用开孔器开孔,保证开孔无毛刺,要求一管一孔,不得开长孔。

铁制盒、箱严禁用电焊、气焊开孔。

电线预埋工程施工方案

电线预埋工程施工方案

电线预埋工程施工方案一、工程前期准备1.1 项目概况本工程为某地区的电力线路预埋工程,主要包括线路敷设、管道埋深、管道材料和覆土层等内容。

1.2 施工单位电线预埋工程的施工单位为某电力施工公司,具有相关资质和经验。

1.3 设计方案施工单位应提前进行电线预埋工程的设计方案,包括线路敷设方案、管道埋深计算、管道材料选择、覆土层厚度确定等。

1.4 施工人员施工单位应组织相关人员进行技术培训,确保施工人员具备相关技能和安全意识。

二、施工方案2.1 施工前准备施工单位应提前进行现场勘察,确定线路敷设路径,并清理施工现场。

施工前还应采购所需材料和设备,并做好施工人员的安全防护工作。

2.2 管道敷设首先进行管道敷设工作,根据设计方案确定线路敷设路径,使用挖掘机进行开挖,然后将预埋管道敷设在地下。

在敷设过程中,施工单位应仔细检查管道的平整度和埋深,并采取相应的修复措施。

2.3 管道连接将敷设好的管道进行连接,确保连接处牢固可靠,不产生漏水现象。

施工单位应使用合适的材料和工具进行连接,严格按照相关标准和规范进行操作。

2.4 覆土层处理在管道连接完成后,施工单位应对管道进行覆土处理,将土方填埋至设计要求的覆土层厚度。

在填埋过程中,要做好排水工作,防止积水对管道的影响。

2.5 施工质量检查完成施工后,施工单位应对预埋工程进行全面的质量检查,确保各项指标符合设计要求。

对于存在的质量问题,要及时进行整改。

三、施工安全管理3.1 施工现场安全施工单位应建立健全的安全管理制度,对施工现场进行24小时监控,并设置相应的警示标志和围栏,防止未经授权的人员进入。

3.2 施工人员安全培训施工单位要对施工人员进行安全培训,提高他们的安全意识,规范施工行为,减少安全事故的发生。

3.3 施工设备安全施工单位应定期对施工设备进行检查和维护,确保设备的正常使用,避免设备故障导致的安全事故。

四、环境保护措施4.1 垃圾处理施工单位应及时清理施工现场的垃圾,并进行分类处理,确保不对周围环境造成污染。

电线管道砖墙预埋施工方案

电线管道砖墙预埋施工方案

电线管道砖墙预埋施工方案
选用材料:
Φ20、Φ25镀锌电线管,底盒为70×70×65×1.0。

施工工序:
识图——定位——底盒安装——线管接驳——管线与底盒固定——检查
施工方案:
1.放线:在砌体砌筑完成后,根据施工图纸用粉笔或者墨水在墙上
放线,标识出线管、线盒准确的位置及走向。

2. 开槽:根据放线标记在砌体墙上开槽。

每根线管开槽宽约4cm,深约2.5cm,线盒大约开槽10c m×10cm、深4.5cm。

3. 底盒、线管敷设:将底盒放入槽内,调平,保证底盒突出砌体墙面2cm,将自攻螺丝打入底盒底部固定。

4.底盒敷设完毕,按照已固定的底盒位置尺寸下料加工线管并安装于槽,与线盒接驳。

接驳线管时,管与盒先接,管与管后接。

线管接驳完毕,用铁钉及铁丝将线管固定于槽内,最大距离钉不大于1m。

5.检查施工质量
6.垃圾及废料清场。

电线管预埋施工规范

电线管预埋施工规范

电线管预埋施工规范电线管预埋作业指导书工作内容:本作业的工作内容包括接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护等。

施工准备:1.材料准备:施工前应按照施工详图对每一层所需的各种材料、预制件进行统计,建立统计表,便于材料供应和实行限额领用。

2.设备准备:施工前应对所需的设备进行检查和维护,确保设备正常运转。

3.人员准备:施工前应安排好工作人员,确保施工人员熟悉施工工艺和安全操作规程。

施工步骤:1.接线盒预制:根据施工详图进行接线盒预制,确保预制件符合质量要求。

2.测量放线定位:根据施工详图进行测量放线定位,确保管路走向、位置符合要求。

3.模板钻孔:根据施工详图进行模板钻孔,确保孔位准确、孔径符合要求。

4.焊支架:根据施工详图进行焊支架,确保支架牢固、符合要求。

5.线盒安装固定:根据施工详图进行线盒安装固定,确保线盒牢固、符合要求。

6.管路敷设:根据施工详图进行管路敷设,确保管路走向、位置符合要求。

7.封口保护:根据施工详图进行封口保护,确保管路封口牢固、符合要求。

以上就是电线管预埋作业的全部内容,希望能对大家有所帮助。

PVC管的柔韧性良好,可用弯簧直接弯曲。

操作时,将弯簧插入管内需要弯曲处,两手分别握住弯曲处弯簧两端,膝盖顶住被弯曲处略微移动,双手均匀用力,煨至比所需角度略小。

待松手后,弯管回弹,即可获得所需角度。

为方便取出弯簧,一端应拴上铁丝或细绳。

当弯制较长的管时,弯簧不易取出,此时需逆时针转动弯簧,使之外径收缩,同时往外拉即可取出弯簧。

PVC管一般采用套管连接,连接前需将管端清理干净,涂胶水后插入套管内至套管中心处,两根管对口紧密,保持一会儿使之粘接牢固。

套管可采用成品套管接头,也可采用大一号的PVC管来加工。

自制套管时,需将大号PVC管按被连接管的3~4倍外径长切断,用来做套管的PVC管其内径应当与被连接管的外径配合紧密无缝隙。

为了与土建紧密配合,迅速完成预埋,必须采取预制法施工。

电线管预埋施工方案

电线管预埋施工方案

电线管预埋施工方案一、施工准备:1.查阅相关文件,明确施工位置、长度、规格和数量等要求;2.做好现场勘察,了解施工环境和地形地貌等情况,并制定详细的施工方案;3.购买所需的材料和设备,包括电线管、导线、连接器等;4.成立施工队伍,明确各个责任人和施工人员的职责。

二、施工工艺:1.根据实际情况选择合适的施工工艺,包括明埋、暗埋等;2.根据电线管的规格和要求进行切割和处理;3.进行挖掘和铺设电线管;4.进行电线管的固定和连接,并进行保护措施;5.进行验收和测试等。

三、施工步骤:1.清理施工区域,确保施工区域干净整洁;2.根据设计要求,在合适的位置进行挖掘和开槽;3.铺设电线管,保证管道的良好质量;4.进行电线管的固定和连接,使用适当的工具和设备;5.进行接地和保护措施,如加装防雷设备等;6.进行电线管的沟槽回填和修复工作;7.进行验收和测试,确保施工质量符合要求。

四、施工安全措施:1.进行施工前的安全教育和培训,确保施工人员具备相关的安全知识和技能;2.配备必要的安全设备和防护用具,如安全帽、安全绳等;3.设置警示标志和警示牌,提醒过往车辆和行人注意安全;4.确保施工现场的通风和照明条件良好;5.防止施工过程中的火灾和爆炸事故,注意火源和易燃物的安全;6.严禁违章操作和酒后施工,确保施工过程的安全;7.做好施工现场的消防工作,保证安全。

以上是电线管预埋施工方案的概要,具体根据实际情况进行调整和完善。

在施工过程中要严格按照相关法规和标准进行操作,并且及时处理施工中出现的问题。

只有做好施工准备、选择合适的施工工艺、遵守施工步骤以及施工安全措施,才能确保电线管预埋施工的质量和安全。

预埋管线施工方案

预埋管线施工方案

预埋管线施工方案预埋管线施工方案一、施工项目概述本次预埋管线施工工程包括给水管线、排水管线和电力线的预埋施工工作。

二、施工方案1. 管线布设:根据设计图纸布设管线走向,并与设计师协商确定施工主要路线和节点位置。

2. 土方开挖:根据管线规格和设计要求,在施工区域内进行土壤开挖,确保管线的埋设深度和位置。

3. 管道埋设:根据设计要求,按照管道的规格、材质和长度进行管道的连接和固定,并使用适当的沟槽支架和管道支座,确保管道的牢固和稳定。

4. 焊接和连接:对于需要焊接的金属管道,采用电焊或气焊的方式进行管道的连接。

对于塑料管道,采用热熔连接或电熔连接的方式。

5. 防腐处理:对于金属管道,进行防腐处理,以延长管道的使用寿命和防止腐蚀。

6. 管道试验:完成管道的连接后,进行管道的水压试验和泄漏测试,确保管道的质量和安全性。

7. 现场清理:在施工结束后,清理施工区域,包括清理土方、废弃材料和施工垃圾,确保施工现场的整洁和安全。

三、施工流程1. 准备材料和施工设备;2. 铺设施工路基;3. 预设管线的位置和尺寸;4. 进行土方开挖和管道埋设;5. 进行管道连接和固定;6. 进行管道焊接和防腐处理;7. 进行管道的试验和检测;8. 清理施工现场。

四、施工安全措施1. 进行施工前的安全交底和培训;2. 设置施工警示牌和安全警示标志;3. 做好现场施工安全防护措施,包括施工区域的封控和管道周围的保护措施;4. 严格执行施工现场的安全操作规程,禁止无关人员进入施工区域;5. 配备必要的安全防护设备和器材,包括安全帽、安全绳等;6. 安排专人进行现场巡查和监督,确保施工过程中的安全。

五、施工质量控制1. 严格执行设计要求和施工规范,对管道的埋设深度、施工节点和连接位置进行检查和验收;2. 对焊接和连接的管道进行质量把关和检测;3. 对防腐处理和试验检测过程进行确认和验收;4. 对施工过程中发现的问题和缺陷进行及时整改和纠正;5. 管道施工完成后进行终验,并出具相应的竣工报告。

电线管预埋施工方案

电线管预埋施工方案

电线管预埋施工方案一、前言电线管预埋施工是指在建筑物建造前,提前将电线管埋设在地面或墙体中,为将来的电线、电缆敷设提供方便,使电线布线更加美观和规范。

本文将探讨电线管预埋施工方案的具体步骤和注意事项。

二、施工准备在进行电线管预埋施工前,需要做好以下准备工作:1.确定电线管的种类和规格,根据需要敷设的电线确定管径大小。

2.根据建筑设计图纸和实际需要确定电线管的走向和布置位置。

3.准备好所需的施工工具和材料,如锤子、刨子、测量工具等。

三、施工步骤1. 标定位置根据设计要求在地面或墙体标定电线管布置的位置和走向。

2. 切割开槽使用切割工具将地面或墙体切割出与电线管规格相适应的槽道。

3. 固定支架在槽道内安装电线管固定支架,确保电线管的稳固性和垂直度。

4. 敷设电线管将预先准备好的电线管依照设计要求敷设在固定支架上,确保管道的连续性和平整度。

5. 封堵管口在电线管的两端安装封堵件,避免杂物进入管道内,确保管道的清洁和安全。

6. 完工检查对预埋的电线管进行检查和清理,确保施工质量符合要求,满足电线敷设的需要。

四、注意事项1.施工过程中要确保安全,避免产生危险和意外。

2.严格按照设计要求施工,保证电线管的位置和布置准确无误。

3.施工人员要熟悉工具的使用方法,避免操作不当导致施工质量不合格。

4.施工完成后要对电线管进行保护和管理,避免损坏或污染。

五、总结电线管预埋施工是建筑电气工程中的重要环节,正确的施工方案和操作流程能够提高施工效率和质量,保证电线布线的可靠性和美观性。

通过本文的介绍,相信读者对电线管预埋施工方案有了更深入的了解,希望能对实际施工工作有所帮助。

楼板预埋电线管规范

楼板预埋电线管规范

楼板预埋电线管规范楼板预埋电线管是指在楼板施工时,在混凝土浇筑前预先铺设电线管,用于日后电气装修中的电线引入。

楼板预埋电线管的规范可以分为材料规范、安装规范和验收规范三个方面。

材料规范:1. 电线管选用要符合国家相关标准,如国标GB/T 3287-2007《塑料电线管系统》等。

2. 电线管材质通常使用耐酸碱、耐腐蚀、绝缘性能好的塑料材料,如聚氯乙烯(PVC)等。

3. 电线管长度一般为3米,若需要连接可使用电线管连接器,连接处要牢固。

安装规范:1. 在楼板施工前,应根据设计要求和电气布置图确定预埋电线管的数量、位置和尺寸,以确保后期安装电线的通畅。

2. 预埋电线管的布置应根据电气布线需要,合理布设横向和纵向的电线管。

电线管应与楼板梁柱固定点保持一定距离,一般不低于200mm。

3. 电线管不得与其他管线(如给水管、燃气管等)交叉穿插,交叉间距应符合相关规范的要求。

4. 预埋电线管安装时应保持水平、垂直,并且留有合适的膨胀缝隙以适应施工和扩展。

5. 预埋电线管的安装顺序应按楼层从上到下进行,确保电线管通畅无阻。

验收规范:1. 在楼板预埋电线管施工完成后,应及时进行验收。

验收人员应仔细检查电线管的数量、尺寸、位置是否符合设计要求。

2. 验收人员还应检查电线管的安装质量,包括是否水平、垂直、留有膨胀缝隙等。

3. 验收合格后,应对预埋电线管进行防护,以防止施工期间的损坏,如使用塑料薄膜进行保护。

总之,楼板预埋电线管的规范对于日后的电气装修非常重要。

只有按照规范要求进行选材、安装和验收,才能保证电线管的质量和使用效果。

同时,建筑施工单位和电气工程师要加强沟通,协作配合,确保预埋电线管的质量和安全。

电线管预埋建筑施工规范

电线管预埋建筑施工规范

电线管预埋版本号:08-01电线管预埋作业指导书一、工作容接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、施工准备1.材料准备:施工前应对每一层所需的各种材料、预制件按照施工详图进展统计,建立统计表,便于材料供给和实行限额领用。

1.1.现浇砼构造预埋应采用中型以上的阻燃性PVC导管。

要求抗压抗冲击性能好;管材应柔韧性好,弯折时不易断裂,回弹性好建筑电工用无增塑刚性阻燃PVC管。

1.2.导管、接线盒、接头套管、锁母、胶水等宜采用同一厂家的配套产品。

接线盒敲落孔距盒口的高度应与其使用场所的钢筋与模板距离相匹配。

接头套管和锁母的径应与导管的外径配合严密。

1.3.管材及其配件在进场应进展检查。

PVC管实测其壁厚应均匀,无变形和气泡裂缝等,要求有消防产品检查报告和出厂合格证,氧指数大于27%。

接线盒应光洁平整,开空齐全。

管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。

1.4.其他材料:铁钉、扎丝、胶带、锯末、油漆2.机械和工具:手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3.技术准备:3.1.土建的构造体是水电设备和管线安装的根基,施工之前应仔细核对透彻理解土建构造和建筑图的尺寸关系,如有不清楚的地方或发现问题应及时请土建解决。

3.2.施工之前技术人员应通盘考虑土建、水电设备各系统,绘制有各种电气接线盒准确定位尺寸的施工详图。

4.根本操作工艺:作业班组进场后,应对其进展技术交底,使其熟练掌握PVC管的根本操作工艺。

4.1.PVC管的切断配管前应根据管子每段所需的长度进展切断。

切断可使用钢锯条锯断、专用剪管刀剪断,在预制时还可使用砂轮切割机成捆切断。

不管是用哪种方法,都应该一切到底,制止用手来回折断。

切口应垂直,切口的毛刺应随手清理干净。

4.2.PVC管的弯制PVC管的柔韧性很好,在常温下即可用弯簧来直接弯曲,较为简便易行。

将弯簧插入管需要弯曲处,两手分别握住弯曲处弯簧两端,膝盖顶住被弯曲处略微移动,双手均匀用力,煨至比所需角度略小,待松手后弯管回弹,便可获得所需角度。

电线预埋管安装规范

电线预埋管安装规范

电线预埋管安装规范电线预埋管安装规范主要是为了保证电线预埋管的安装质量、安全可靠,提高电线预埋管使用寿命和性能,避免由于安装不当带来的问题。

下面是电线预埋管安装规范的主要内容。

1. 材料选用电线预埋管材料应符合相关国家标准,具备良好的耐腐蚀性能和耐候性能。

常用的材料有PVC管、HDPE管等。

2. 设计规范电线预埋管的设计应符合设计规范,管道布置应满足电缆敷设的要求,管道走向应合理,尽量避免弯曲和拐角。

3. 施工前准备施工前应将施工现场进行清理,确保施工区域干燥、无障碍物阻碍。

4. 施工工艺(1)确定预埋管道的位置和走向,根据设计要求进行开挖,并检查土方侧压是否符合要求。

(2)开挖后,在底部适当的厚度上铺设砂浆垫层,以保护管道底部。

(3)管道敷设应平顺、连续,注意管道的标高和坡度是否符合规范要求。

(4)管道之间的连接应采用可靠的连接方式,如橡胶接头、热熔连接等。

(5)管道敷设完成后,应及时进行压力测试,确保管道的质量。

5. 安全措施在进行电线预埋管安装过程中,需要严格遵守相关安全操作规程:(1)施工现场应设置警示标志,提醒人员注意施工区域。

(2)工人应佩戴安全帽、防护衣物等个人防护用品。

(3)在施工现场设置合理的通风设备,确保施工人员的安全。

(4)施工现场应定期清理,保持干净整洁。

6.验收标准电线预埋管安装完毕后,应进行验收,做到以下几点:(1)管道敷设是否达到设计要求,管道和电缆是否完好无损。

(2)管道连接是否牢固,无漏水、松动等情况。

(3)电线预埋管道是否平整,无明显的弯曲和变形。

总之,电线预埋管安装规范的制定和执行,对保证电线预埋管道的使用寿命和性能至关重要,遵守规范要求,严格执行施工标准,将为建筑工程的电力系统提供良好的基础条件,确保电力系统的正常运行。

电线管预埋施工规范标准

电线管预埋施工规范标准

电线管预埋版本号:08-01电线管预埋作业指导书一、工作内容接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、施工准备1.材料准备:施工前应对每一层所需的各种材料、预制件按照施工详图进行统计,建立统计表,便于材料供应和实行限额领用。

1.1.现浇砼结构内预埋应采用中型以上的阻燃性PVC导管。

要求抗压抗冲击性能好;管材应柔韧性好,弯折时不易断裂,回弹性好建筑电工用无增塑刚性阻燃PVC 管。

1.2.导管、接线盒、接头套管、锁母、胶水等宜采用同一厂家的配套产品。

接线盒敲落孔距盒口的高度应与其使用场所的钢筋与模板距离相匹配。

接头套管和锁母的内径应与导管的外径配合紧密。

1.3.管材及其配件在进场应进行检查。

PVC管实测其壁厚应均匀,无变形和气泡裂缝等,要求有消防产品检查报告和出厂合格证,氧指数大于27%。

接线盒应光洁平整,开空齐全。

管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。

1.4.其他材料:铁钉、扎丝、胶带、锯末、油漆2.机械和工具:手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3.技术准备:3.1.土建的结构体是水电设备和管线安装的根基,施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系,如有不清楚的地方或发现问题应及时请土建解决。

3.2.施工之前技术人员应通盘考虑土建、水电设备各系统,绘制有各种电气接线盒准确定位尺寸的施工详图。

4.基本操作工艺:作业班组进场后,应对其进行技术交底,使其熟练掌握PVC管的基本操作工艺。

4.1.PVC管的切断配管前应根据管子每段所需的长度进行切断。

切断可使用钢锯条锯断、专用剪管刀剪断,在预制时还可使用砂轮切割机成捆切断。

不论是用哪种方法,都应该一切到底,禁止用手来回折断。

切口应垂直,切口的毛刺应随手清理干净。

4.2.PVC管的弯制PVC管的柔韧性很好,在常温下即可用弯簧来直接弯曲,较为简便易行。

将弯簧插入管内需要弯曲处,两手分别握住弯曲处弯簧两端,膝盖顶住被弯曲处略微移动,双手均匀用力,煨至比所需角度略小,待松手后弯管回弹,便可获得所需角度。

电线预埋管安装规范

电线预埋管安装规范

电线预埋管安装规范电线预埋管安装规范是为了确保电线预埋管的安装质量,保障电线的使用安全。

下面是电线预埋管安装规范的相关内容。

1. 设计和选择(1)根据实际需要确定电线预埋管的种类和规格。

(2)根据电线预埋管的直径和长度,合理设计预埋管的布置和路径。

(3)选择合适的材料,如塑料、金属等,考虑其耐压、耐热和防腐蚀等性能。

2. 施工准备(1)检查预埋管的数量和规格是否与设计符合要求。

(2)检查预埋管的材质和型号是否符合要求。

(3)清理施工现场,并确保施工现场安全。

3. 预埋管的安装(1)预埋管的安装需要保持平直,两端对齐。

(2)预埋管之间的连接必须牢固,连接处不能有明显的缝隙。

(3)预埋管的端头应采取防水措施,以免水分渗入导致电线损坏。

(4)预埋管的安装要保证其周围无明显的障碍物,如石头、碎片等。

(5)预埋管的安装要保证其与坑底的垂直度,避免出现弯曲或扭转现象。

4. 预埋管的固定(1)预埋管需要在适当的位置进行固定,避免其移动或变形。

(2)固定件必须牢固可靠,不得使用易腐蚀或易断裂的材料。

(3)固定件应均匀分布,保证预埋管的整体稳定。

5. 弯头和接头的处理(1)预埋管的弯头应使用专门的弯头件,避免预埋管的角度过大。

(2)预埋管的接头处应使用合适的接头件,确保连接的牢固性。

(3)弯头和接头的处理要考虑到电线的通行需求和维修方便性。

6. 防水和防腐处理(1)预埋管的端头、接头和弯头等部位必须进行防水处理。

(2)预埋管的外壁可以进行防腐处理,延长其使用寿命。

7. 检验和验收(1)完成预埋管的安装后,应进行检验,确保其安装质量符合要求。

(2)验收时要检查预埋管与电线的连接是否牢固,预埋管是否有明显的损坏。

(3)确认预埋管安装符合规范要求后,方可进行后续工程。

通过遵守电线预埋管安装规范,可以有效地保证电线预埋管的安装质量,提高电线的使用效果,降低电线设备的故障率,保障电线运行的安全性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电线管预埋版本号:08-01电线管预埋作业指导书一、工作内容接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、施工准备1.材料准备:施工前应对每一层所需的各种材料、预制件按照施工详图进行统计,建立统计表,便于材料供应和实行限额领用。

1.1.现浇砼结构内预埋应采用中型以上的阻燃性PVC导管。

要求抗压抗冲击性能好;管材应柔韧性好,弯折时不易断裂,回弹性好建筑电工用无增塑刚性阻燃PVC管。

1.2.导管、接线盒、接头套管、锁母、胶水等宜采用同一厂家的配套产品。

接线盒敲落孔距盒口的高度应与其使用场所的钢筋与模板距离相匹配。

接头套管和锁母的内径应与导管的外径配合紧密。

1.3.管材及其配件在进场应进行检查。

PVC管实测其壁厚应均匀,无变形和气泡裂缝等,要求有消防产品检查报告和出厂合格证,氧指数大于27%。

接线盒应光洁平整,开空齐全。

管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。

1.4.其他材料:铁钉、扎丝、胶带、锯末、油漆2.机械和工具:手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3.技术准备:3.1.土建的结构体是水电设备和管线安装的根基,施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系,如有不清楚的地方或发现问题应及时请土建解决。

3.2.施工之前技术人员应通盘考虑土建、水电设备各系统,绘制有各种电气接线盒准确定位尺寸的施工详图。

4.基本操作工艺:作业班组进场后,应对其进行技术交底,使其熟练掌握PVC管的基本操作工艺。

4.1.PVC管的切断配管前应根据管子每段所需的长度进行切断。

切断可使用钢锯条锯断、专用剪管刀剪断,在预制时还可使用砂轮切割机成捆切断。

不论是用哪种方法,都应该一切到底,禁止用手来回折断。

切口应垂直,切口的毛刺应随手清理干净。

4.2.PVC管的弯制PVC管的柔韧性很好,在常温下即可用弯簧来直接弯曲,较为简便易行。

将弯簧插入管内需要弯曲处,两手分别握住弯曲处弯簧两端,膝盖顶住被弯曲处略微移动,双手均匀用力,煨至比所需角度略小,待松手后弯管回弹,便可获得所需角度。

弯簧的一端应拴上铁丝或细绳。

当弯制较长的管时,弯簧不易取出;弯管完成后,逆时针转动弯簧,使之外径收缩,同时往外拉即可取出弯簧。

4.3.PVC管的连接PVC管一般采用套管连接,连接管管端约1~2外径长的地方必须清理干净,然后涂胶水,插入套管内至套管中心处,两根管对口紧密,保持一会儿使之粘接牢固。

套管可采用成品套管接头,也可采用大一号的PVC管来加工。

自制套管时将大号PVC管按被连接管的3~4倍外径长切断。

用来做套管的PVC管其内径应当与被连接管的外径配合紧密无缝隙。

5.预制:在主体砼结构施工期间,土建能提供的预埋作业时间极为有限,为了与土建紧密配合,迅速完成预埋,必须采取预制法施工,将部分作业移到底下来先进行加工预制,然后在预埋时拿到作业层进行安装,以减少楼面的工作量。

5.1.接线盒的预制开关盒、插座盒、灯位盒,根据不同的进管方位,可分为:直叉、曲叉、三叉、四叉,分类统计每施工段所需的数量,在预埋之前进行预制。

预制时按所需的方位敲开敲落孔,装上锁母,各锁母口分别用纸封塞,制成各种类型,供预埋时使用。

5.2.弯管的预制普通插座的安装高度为0.3m,对从楼板弯起至插座的弯管,也可按固定长度进行预先弯制。

5.3.直管段的预制灯开关盒的安装高度为1.4m,对从开关盒引上至楼板的管,可将整管按其长度切割成短管。

5.4.泡沫的预制由于在砼浇筑过程中受到冲击,墙体中接线盒的高度会被压低,因此,可采取二次预埋的方法。

先在接线盒位置通过埋一块略大的泡沫来留洞,土建拆模后再来安装接线盒。

这块泡沫可按W12cm×H20cm来预制,泡沫用塑料胶带包扎防止破损。

5.5.木箱的预制预埋配电箱洞用的木箱应提前预制,并钻好进管的洞口。

5.6.支架的预制为保护从地面弯起的插座管所用的钢筋门字支架,应提前预制,并及时焊在梁筋上。

6.作业条件6.1.现浇混凝土结构施工时一般先浇筑墙、柱,后浇筑梁、楼板,最后砌筑砌体。

电管敷设一般先配合现浇结构预埋墙柱、楼板内的管子,砌体施工时在连接剩余的管盒。

6.2.配合土建预埋墙柱内的PVC电管时,应在土建墙柱钢筋绑扎后进行,土建应给出建筑标高线、墙柱模板线,并经复核无误。

6.3.配合土建预埋楼板内的PVC电管时,应在土建楼板底筋绑扎后面筋尚未绑扎时进行,土建应给出建筑轴线,并经复核无误。

三、工艺流程1.剪力墙预埋:接线盒、管段预制―┬→―箱盒固定―→―→管路敷设―→封口保护量放线定位―→―┘2.楼板预埋接线盒、管段预制―→┐┌→焊支架测量放线定位→钻孔―┴→线盒固定―┴→管路敷设―→封口保护四、施工工艺1.放线定位开关、插座、灯位盒,必须严格按实际图纸和规范来定位。

开关插座的测量定位分为三个方面:平面位置、高度、与墙面凹凸距离。

要按各种器具设计高度安装其接线盒。

对剪力墙上的线盒,以土建柱筋上的红记顶端为50cm基准来测量,同时各接线盒之间用水平管复测标高是否一致。

接线盒的平面位置必须以轴线为基准来测定,用土建墙线来复核。

开关盒的平面位置,如果在设计图上没有明确标注具体尺寸,则①墙中的开关应与灯位盒对齐②门边的开关一般应在门开的一侧,开关盒与门洞边净距15cm(如加上门框则为20cm.),如附图一。

③如果门垛窄于37cm,则开关安在转角的另一面墙上,开关盒边距转角20cm,如附图二。

④如果墙垛宽37~60cm,则开关设在墙垛中心线上。

⑤如果开关在阳角处,则距阳角线20cm.,如附图一。

⑥壁灯的灯位盒应在2.4m以上,低于2.4m应加PE线。

壁灯开关宜在其垂直正下方。

2.安装接线盒为了达到优良的观感,接线盒预埋位置必须准确整齐。

开关插座和必须按测定的位置进行安装固定,上下左右都用钢筋夹住,焊在竖向钢筋上。

然后吊线测量盒口与墙面的凹凸距离,调整线盒与墙面平齐后,用扎丝捆住。

3.钻孔对于从楼板往下引到砖墙开关插座的管线,需要预先在梁模板上钻孔。

钻孔前必须按建筑图、结构图确定砖墙的准确位置,保证钻孔在砖墙范围内。

4.管线敷设一般管路应严格按设计布管,沿最近的方向敷设,使走向顺直减少弯曲。

但是板内严禁三层管交叉重叠;平行的两根PVC管间距应大于5cm;板内PVC管之间的交叉角必须大于45°;同一根PVC管与另两根交叉的间距必须大于20d。

如果按直线布管不能满足上述要求,则布管宜适当绕行。

下列情况之一应在中间加一个过线盒:①管路无弯曲,管长每超过30m;②管路有一个弯曲,管长每超过20m;③管路有两个弯曲,管长每超过15m;④管路有三个弯曲,管长每超过8m。

PVC管路固定点的间距为不大于1m,距端头、弯曲中点不大于0.5m。

5.产品保护5.1.凡向上的管口和埋到砼体内的接线盒必须封堵严密,防止杂物进入管内。

5.2.从地面弯起至砖墙的插座管,采用钢筋制作成门字支架,焊接固定在梁筋上,伸出楼板面约10cm,然后将PVC管绑扎在支架上,以防止PVC管被压弯压断。

5.3.PVC管在混凝土浇筑时必须派专人值班加强保护,防止振捣时位移或损坏;值班人员必须看护至混凝土浇捣完毕,中途不得离岗,发现预埋管盒被损坏时应及时修复。

五、质量标准1.保证项目PVC管的材质、品种、规格、质量及适用场所必须符合设计要求和施工规范的规定。

2.基本项目2.1.管子敷设连接紧密,管子切断断口光滑,保护层大于15mm,箱盒设置正确,固定可靠,管进箱盒处顺直,管在箱盒内露出的长度应小于5mm。

2.2.管路穿过变形缝有补偿装置,补偿装置能活动自如;穿过建筑物基础和设备基础处加套管保护。

2.3.暗配管的弯取半径不应小于管外径的10倍;弯曲处不应有折皱、凹陷和裂缝,且弯扁程度不应大于0.1D。

2.4.线盒不得凸出墙面,凹进墙面不得大于5mm。

开关插座盒同一室内,高差不得大于5mm;同一面墙上并列的开关插座盒,高差不得大于1mm;六、质量通病及其防治1. PVC管切断后,断口不整齐。

PVC管切断是必须使用锯片或管剪一切到底,严禁用手折断。

2. PVC管锯断后,断口毛刺未清理干净。

PVC管锯断后,应及时用锯片将毛刺刮干净。

3. PVC管连接处不严密牢固。

套管的管径不能过大;被连接的管要对紧在套管之间。

4. PVC管弯曲处裂缝褶皱。

应选用优质管材,按正确的方法进行弯曲。

5.管子进盒处锁母被踩脱落或断开。

锁母下应塞垫块。

6.成排接线盒不在同一条直线上。

对成排接线盒应拉通线定位。

七、安全要求在结构施工阶段配合土建预埋时除应遵守一般的安全规章制度外,还应着重注意下列事项:1.防止和避免钉子扎脚;2.塔吊吊物时不要站在吊物的下方,防止坠物伤人;3.管材等不能放在外架,防止坠落;4.在脚手架上行走要避免踩上探头板;5.临边作业不能踩空;6.不能往下抛扔物体。

八、文明施工作业面应随时清理干净,废弃物和余料应清运至楼下指定堆放地点。
