一起高压断路器爆炸事故的原因及防范措施

一起10kV开关柜爆炸事故的分析和预控

一起10kV开关柜爆炸事故的分析和预控高压开关柜是使用极广、数量最多的开关设备。

在诸多性质的开关柜事故中，绝缘事故造成的后果也很严重，而且往往1台开关柜出事故，殃及邻柜的现象更为突出。

而10 kV配电线路在实际运行中，在大风和雪等恶劣天气条件下，特别是在雨季经常发生单相接地故障。

发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，因而不影响对用户的连续供电，系统可运行1～2h，但是，若发生单相接地故障后电网长时间运行，势必会引起击穿、短路或危及其他电气设备，形成严重事故。

标签：高压开关柜；故障；预控措施1 事故介绍1.1 故障设备基本情况2015年4月24日01：25至4月25日23：15后台监控系统多次报出10kV 部分出线及10kV母线接地报警及“接地恢复”报警。

23：15：57供3过流I段动作跳闸后重合成功，30s后过流I段再次动作跳闸。

23：16：18辅助信号报烟感报警。

23：23：28 #1、#2主变低后备复压过流I段动作，跳开100、101，故障电流10768A。

4月26日0：52：40 #2主变复压过流Ⅱ段动作出口跳开102开关故障电流15040A。

事故造成10kV母线失压，供3开关柜爆炸，柜内所有设备被烧毁，供4保护被烧毁，102开关触头盒、断路器烧损，东母所有出线保护的采样插件均受到损伤。

1.2 事故现场检查供3、100、101、102开关断开，供3开关柜及保护装置、供4保护装置被烧坏，102开关A相触头盒烧毁，手车三相触头均受损。

发生事故供3开关柜为GZS1-12型，开关型号ZN28-10，搭配CT-10操作机构，2001年1月投运至今。

1.3 事故原因分析1.3.1 结合该运行情况进分析，在4月24日01：25至4月25日23：15后台监控系统多次报出10kV部分出线及10kV母线接地报警及“接地恢复”报警。

对此现象进行分析，由于树木在大风作用下在带电的导线上不断地来回接触和断开（自由振荡），间歇性地对导线形成放电，在接地点出现瞬燃瞬熄的电弧放电，造成母线三相电压瞬高瞬低，因此在电压互感器开口三角处感应出来的零序电压也时高时低，一旦达到电压继电器整定值，继电器就会动作并发出接地信号，（也就在4.24日至25日多次报出接地的原因）此时故障性质为A/B/C任意一相间歇性接地。

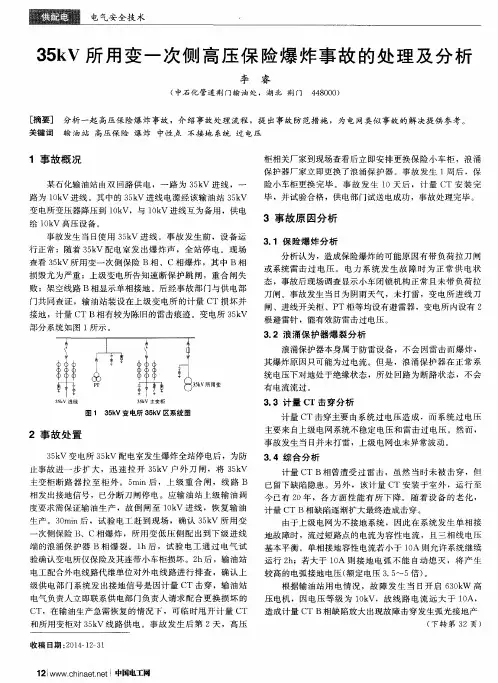

35kV所用变一次侧高压保险爆炸事故的处理及分析

图１３５ｋＶ变电所３ＳｋＹ区系统图
２事故处置
３５ｋＶ变电所３５ｋＶ配电室发生爆炸全站停电后，为防止事故进一步扩大，迅速拉开３５ｋＶ户外刀闸，将３５ｋＶ主变柜断路器拉至柜外。５ｍｉｎ后，上级重合闸，线路Ｂ相发出接地信号，已分断刀闸停电。应输油站上级输油调度要求需保证输油生产，故倒闸至１ＯｋＶ进线，恢复输油
Ｖ所用变
３５ｋＶ进线３５ｋＶ主变柜
有电流流过。
３．３计量（ＳＴ击穿分析
计量ＣＴ击穿主要由系统过电压造成，而系统过电压
主要来自上级电网系统不稳定电压和雷击过电压。然而，事故发生当日并未打雷，上级电网也未异常波动。
2h后输油站电工配合外电线路代维单位对外电线路进行排查确认上级供电部门系统发出接地信号是因计量ct击穿输油站电气负责人立即联系供电部门负责人请求配合更换损坏的ct在输油生产急需恢复的情况下可临时甩开计量ct和所用变柜对35kv线路供电
电气安全技术
３５ｋＶ所用变一次侧高压保险爆炸事故的处理及分析
生产。３０ｍｉｎ后，试验电工赶到现场，确认３５ｋＶ所用变
一
３．４综合分析
计量ＣＴＢ相曾遭受过雷击，虽然当时未被击穿，但
已留下缺陷隐患。另外，该计量ＣＴ安装于室外，运行至今已有２Ｏ年，各方面性能有所下降。随着设备的老化，

一起跳闸事故引起的断路器爆炸原因分析

三段动作原因。
３事故分析
那为什么５号线发生故障，反而
（８４４０００）新疆生产建设兵团第三师电力有限责任公司薛坤朋
１事故现象
母联分段断路器பைடு நூலகம்跳闸呢？这和变电站保护设定有关，当主变压器（本文
２０１６年９月１２日９时３７分，新疆生产建设兵团第三师电力有限责任公司某１１０ｋＶ变电站１０ｋＶ５号出线过流三段保护动作，导致断路器跳闸，随后重合闸成
功。１０时４４分，１０ｋＶ母联分段断路器过流一段动作
（１）采取改善电网网架结构、优化电网运行方式的措施。增加农网３５ｋＶ变电站电源点，尽量避免安排多级串供运行方式，同时完善农网３５ｋＶ变电站备自
投配置，增强供电可靠性。
烧坏，而保护没有动作呢？
根据电力设备运行经验，当电力系统发生短路时，伴随短路所产生的基本现象有以下几种：
载保护启动，ＵＰＳ自动停机闭锁输出，导致全站保护电源失电、保护拒动，最终造成上级保护越级动作跳闸，２
流电源保护的电源可靠性。（３）采取加大上下级保护配合时间级差的临时措施。对上级保护为直流电源保护，下级保护为交流电源保护的变电站，配合时间级差充足的情况下，在交流

一起35kV开关柜爆炸起火的故障分析

图 1 3 号主变差动保护低压侧 CT 接线第 12 卷 (2010 年第 2 期) 电力安全技术事故分析hi g u fe n x i一起 35 kV 开关柜爆炸起火的故障分析王巧乐，黄志刚，白凤春（鄂尔多斯电业局，内蒙古鄂尔多斯 017000）1 事故经过变电站 220 kV 双母线并列运行，1 号主变 201 断路器、3号主变203断路器、进线253断路器上220 kV I 母；2 号主变 202 断路器、4 号主变 204 断路器、进线 252，254 断路器上 220 kV II 母；3 号主变 303 甲断路器带 35 kV Ⅴ段母线，4 号主变 304 甲断路器带 35 kV Ⅶ段母线运行；3 号主变 303 乙断路器、4 号主变 304 乙断路器冷备用(未投运）；35 kV Ⅴ段母线带 363 断路器、364 断路器分闸位置、 365 断路器运行，359 甲电压互感器运行。

2008-01-08T09:10，运行人员根据调令将 364 聚能线由热备用转检修。

09:11 开始操作，当后台远方操作第一项“拉开 303 甲断路器”后，操作人员到配电室检查 303 甲断路器位置时，看到 303 甲断路器开关柜故障起火并伴随大量烟雾，迅速赶回主控室准备汇报调度时，09:14，3 号主变 CSC- 326D 保护比率差动A ，B ，C 三相动作出口，203 断路器跳闸。

对起火开关柜进行灭火时，由于开关在工作位置，后柜门打不开，而火在柜内燃烧，灭火器无法喷到柜内；运行人员根据调度命令断开 35 kV 配电室交、直流电源，断开 304 甲断路器，断开 204 断路器，拉开 2036，2031，2046，2042 隔离开关并拨打 119 火警电话报警，消防人员进站后迅速展开灭火，10:50 大火被熄灭。

303 甲断路器型号为 ZN85B-40.5/2000A ，小车柜型号为 KYN61B-40.5，303 甲所配 JPB 组合式过电压保护器为 HY5CZ1-42/124 × 88。

一起SF6断路器爆炸事故的原因分析及防范措施

一起SF6断路器爆炸事故的原因分析及防范措施SF6断路器爆炸事故是指在使用过程中，因遭受外力冲击、电气故障或设计缺陷等原因，导致SF6断路器发生爆炸，造成人员伤亡和财产损失的事故。

下面对其原因进行分析，并提出相应的防范措施。

一、原因分析1.设计缺陷：SF6断路器的设计缺陷可能包括结构不合理、制造工艺问题、材料问题等，这些问题可能导致断路器无法承受正常的工作压力，从而发生爆炸。

2.外力冲击：外力冲击是一种常见的导致SF6断路器爆炸的原因，如运输过程中的震动、设备损坏等，都可能导致断路器内部的各种元件脱离原位，进而引发断路器的爆炸。

3.电气故障：电气故障是另一个导致SF6断路器爆炸的常见原因，包括过电压、过电流、电弧闪络等。

这些故障会导致高温、高压等异常情况，从而引发爆炸。

4.维护不当：SF6断路器是一种高压电气设备，如果维护不当，容易导致设备内部存在安全隐患，如SF6气体泄漏、接触不良等，进而加剧爆炸的风险。

二、防范措施1.加强设计和制造质量：对SF6断路器的设计和制造中加强质量控制，确保结构合理、材料优良，提高断路器的耐压能力和抗震能力，从而降低爆炸的风险。

2.提高运输安全：在SF6断路器运输过程中，要加强包装保护，避免外力冲击对设备造成影响。

此外，还应加强运输过程中的安全管理，提高运输人员的操作技能和安全意识。

3.定期检测和维护：对SF6断路器进行定期的检测和维护，包括检查气体泄漏情况、接触器状态、电气连接等，及时发现问题并进行处理，以确保设备的安全可靠运行。

4.增加安全保护装置：在SF6断路器的设计和运行过程中，加强安全保护装置的设置，如过电流保护、过温保护、电弧闪络保护等，提高设备的安全性和可靠性。

5.加强人员培训和管理：SF6断路器的使用和维护都需要具备一定的专业知识和操作技能，因此，要加强人员培训，提高人员的业务水平和安全意识。

另外，还要建立完善的管理制度，加强对设备运行情况的监测和管理。

浅析高压开关柜爆炸原因及对策

390 引言高压开关柜通常是指按照系统一次接线设计方案和功能的需要，将开关电器与其他附加的元器件和测量仪表、继电保护等组成各种不同结构的户内设备或控制设备，它的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行分合、控制和保护用电设备[1]。

近年来，国内电力系统和用户已多次发生高压开关柜爆炸的报道，严重影响人身安全和供电可靠性，需要对爆炸的原因进行分析，探索有效的对策，采用新技术提升高压开关柜的安全稳定运行水平。

1 高压开关柜爆炸的原因分析高压开关柜主要分为断路器室、母线室、[收稿日期] 2020-07-28[基金项目]浙江省电力有限公司群众性创新项目（编号：5211WZ20000A ）[作者简介]张繁（1973— ），男，工程师，主要从事电网检修安全管理工作。

浅析高压开关柜爆炸原因及对策张繁，易永利，周杰，龚先鹤（温州供电公司，浙江温州 325000）[关键词]高压开关柜；爆炸；暂态地电压; 超声波检测[摘要]论述了国内高压开关柜常见的爆炸，如断路器爆炸、避雷器爆炸、凝露导致绝缘下降爆炸、生物入侵爆炸、运检人员操作不当爆炸、制造安装工艺不良导致的爆炸，分析了具体原因并探讨了应急处理措施和相应的防止对策，同时还介绍了开关柜温湿度在线检测、暂态地电压、超声波检测等新技术。

[中图分类号] TM591 [文献标识码] A [文章编号]1004-9118(2021)02-0039-04DOI ：10.14023/ki.dqfb.2021.02.009Analysis of Causes and Countermeasure of High Voltage Switchgear ExplosionZhang Fan, Yi Yong-li, Zhou Jie, Gong Xian-he(Wenzhou power supply company, 325000 Wenzhou Zhejiang)Key words: high voltage switchgear; explosion; transient ground voltage; ultrasonic testing Abstract: It discusses some common explosion of high voltage switchgear in China, such as circuit breaker explosion, lightning arrester explosion, condensation caused by insulation falling explosion, biological invasion explosion, improper operation of transportation and inspection explosion and poor manufacturing or installation process caused explosion. The specific reasons are analyzed and emergency treatment and corresponding prevention measures are discussed. New technologies are introduced, such as on-line detection of temperature, humidity of switch cabinet, transient ground voltage, ultrasonic detection, etc.安全管理40电缆室、仪表室等四部分，爆炸一般发生在断路器室、母线室、电缆室等三个部分。

SF6断路器爆炸原因分析

SF6断路器爆炸原因分析摘要：以一起35 kV SF6断路器爆炸为例，对断路器爆炸原因进行了分析，并提出了预防此类断路器爆炸事故的措施。

关键词： 35 kV SF6断路器；爆炸中国分类号：TM561.3 文献标识码：B 文章编号：1003-0867(2007)10-00-02 2005年4月24日110 kV林缺屯变电站一备用中的35 kV SF6断路器突然爆炸。

事故前系统按正常方式运行,为林缺屯站#2主变压器运行，#1主变压器是新扩建设备，尚未投运，林邓线3621（3371）带邓站运行，林靳线3622断路器热备用；邓庄子站#1主变压器带负荷3372线路运行；靳刘庄站由城关站3381供电，3382断路器运行空载充电林靳线，#1主变压器及负荷3 383线路运行。

3383断路器与3372断路器可以通过负荷侧合环运行，正常方式时分列运行，见图1。

图1 林缺屯站-邓庄子站-靳刘庄站35 kV系统接线图1 事故现象2005年4月24日18：46分，林缺屯站保护及综自控制室警铃响、蜂鸣器响；35 kV线路保护屏内发出强烈放电声，伴有浓烟；设备区有强烈爆炸声；综合自动化系统后台机SOE信息显示，3621断路器过流II段保护动作，3621断路器跳闸，重合闸动作，重合失败，#2主变压器中压侧后备保护，复合电压闭锁过流动作，312断路器跳闸，林站35 kV母线失压。

值班员检查发现：3622断路器的保护装臵烧毁，3622三相断路器从根部炸断，AB相断路器的内臵TA炸毁，断路器内部有明显的短路放电电弧燃烧痕迹。

爆炸产生的碎片飞出100 m以上，散落在设备区各个角落，距离爆炸断路器较近设备的瓷质部分，受到不同程度的损伤，35V母线的BC相避雷器各动作一次。

据调度反映，事故发生前，林邓线邓站的3371-5隔离开关A相对地弧光放电，间歇性接地，后来弧光发展，将线路站变的进线电缆绝缘击穿，形成相间短路。

2 事故经过根据事故现象，以及保护动作报告、后台机信息、故障录波器提供的故障量波形，事故发展过程，先是邓站的3371-5隔离开关A相对地弧光放电，在接地故障持续10多分钟后，弧光将线路站变的电缆绝缘击穿，AB相间短路， 3621断路器过流保护动作跳闸。

6kV 系统F-C开关爆炸原因分析及防范措施

6kV 系统F-C开关爆炸原因分析及防范措施摘要：发电厂高压厂用系统电压一般为6kV或10kV电压，所使用开关数量较多，一般分为F-C回路开关和P-V回路开关两种，运行中开关常会出现各种不同故障，危害轻的引起开关无法分合，严重者将会引起开关爆炸，或开关拒动后扩大事故范围。

本文分析了某电厂的一起6KV系统F-C开关爆炸的原因，并针对可能发生的危险因素进行了相应的分析,并从运行和检修角度分别提出了避免此类事故的防范措施。

关键词：开关爆炸；F-C回路；防范措施；0 引言某电厂现有2台600MW国产化直接空冷机组, 以发电机—变压器组单元接线接入330kV母线，每台机设置一台的高压厂用工作变压器（采用分裂绕组）和一台高压厂用公用变压器（采用双圈变压器），每台机组设置两段6kV工作母线和一段6kV公用母线，机组负荷接在6kV工作母线，公用负荷接在6kV公用母线，互为备用及成对出现的高压厂用电动机及低压厂用变压器分别由不同6kV工作段及公用段上引接。

起备变以双母线方式接入330kV母线，经分裂变直接降压为6kV，通过共箱母线连接到两段6kV工作母线和一段6kV公用母线上作为起动/备用电源。

高压厂用电为6KV一级电压，中性点经低电阻（40欧）接地。

F-C开关是真空接触器和熔断器的组合电器，具有真空接触器和熔断器的双重优势，将断路器所具有的控制和保护功能合理划分，并利用两种开关电器的配合解决了频繁分、合场合应用的难题。

本文通过详细分析了某电厂6kV系统F-C开关爆炸的原因，提出了针对性的防范措施，供相关技术人员在运行和检修维护中参考。

1 F-C开关爆炸事故经过某电厂B汽泵前置泵电机开关配置上海通用电气生产的金属铠装中置移开式F-C回路开关柜，型号为P/VII-7.2（J.R），高压熔断器型号：WFNHO-7.2，额定电流为100A. 配置珠海拓普智能电气有限公司生产的TOP9720M-30H+电动机综合保护装置。

安钢梅站10kv真空断路器爆炸事故分析及处理

安钢梅站10kv真空断路器爆炸事故分析及处理【摘要】通过对安钢梅园变电站1052开关爆炸的现场与痕迹的分析，找出了事故原因，提出了解决问题的办法，保证了10kv供电系统的安全可靠运行。

【关键词】弧光接地故障；消弧线圈；脱谐度；过电压；真空断路器散热器0 引言2011年5月3日20：52分，因用户侧弧光接地及其断路器拒分而导致梅1052开关柜爆炸，随之梅2#主变“复压过流”动作（梅102跳闸）而失压，梅10kV III 段、V段和VII段母线失压。

1事故追忆1.1运行方式梅10kV III段、V段和VII段并列运行于梅2#主变，TV投入，各分段断路器控制电源退出。

梅1071发电机运行于梅VII段。

1.2 设备概况XGN 2-12型开关柜，VJ12型真空断路器三相极柱竖向排列，相间主绝缘采用环氧树脂绝缘筒（简称“筒”）将每极灭弧室全部封闭，额定电流：1600A，额定开断电流：3150 A。

断路器运行产生的热量通过与动、静导电杆联接的散热器散失。

为增强绝缘，防止相间放电，散热器被“筒”包围（“筒”厚6mm。

筒高出散热器上平面25mm，该处筒厚4mm，）。

灭弧室产生的热量导向散热器，同时大电流也流过散热器经接线端导出，在散热器内形成内热源，热量以自然对流换热的方式从散热器上方以圆锥状散发到环境中后，温度逐渐降低。

上散热器俯视图如图示，基底为内径70mm、外径120mm的圆环，沿内环有“a、b、c、d ”4条与断路器导电杆固定的外六角螺栓。

沿外环左右对称呈放射状分布7个间隔均匀的肋片（高30mm），相邻肋片中心间距为10mm，外围肋片倒圆角以消除电晕。

为防止操作梅1052断路器上隔离开关时其传动结构的小零件意外飞出至载流导体造成危险，在传动结构与断路器之间加装有防护板。

1.3 事故信息⑴.监控主机只查到梅102断路器：2011-05-0320：52：50复压过流动作跳闸。

未查到梅1052相关动作信息及故障录波图。

一起10kv开关柜起火烧毁事故分析与处理

作者简介：李军浩 (1982- )，男，工程师，本科，从事配电网系统工程设计研究、电力设备研发工作。
38
一起10 kV开关柜起火烧毁事故分析与处理
110 kV
#2主变 35 kV Δ 10 kV
#2PT
Ⅱ母
#1PT
电工电气 (2019 No.12)
110 kV #1主变 35 kV
Δ 10 kV
Ⅰ母
0 引言
80% 以上，引起供电部门高度重视 [3]。
在中性点非有效接地的配电网系统中，三相母线电压互感器 (PT) 高压侧星形接法，N 端连接在一起并接地，三相 P T 的 N 端是配电网系统人为的中性点，是配电网系统绝缘的最薄弱点。在发生合空载母线、单相接地消失或者系统负荷剧烈变化等情况时，PT 励磁电感可能与系统对地电容形成参数匹配，从而引发铁磁谐振现象，导致系统过电压和 P T 高压绕组中过电流，严重影响系统的安全运行。 [1-2] 配电网系统与人们生产、经营活动场所及自然物体，如树木、建筑物等距离较近，易引发故障而导致过电压。特别是引起单相接地故障时，故障相对地电压降低，非故障相的相电压升高，但系统仍保持线电压对称性，不影响对负荷连续供电，电力系统规程规定可继续运行 1 ～ 2 h。非故障相持续过电压，是造成配电网系统故障的主要因素，占配电网事故
关键词：中性点不接地；母线电压互感器；谐振过电压；励磁拐点中图分类号：TM591 文献标识码：B 文章编号：1007-3175(2019)12-0038-04
Analysis and Treatment of a 10 kV Switchgear Burning Accident
LI Jun-hao, LI Tie, TIAN Yu, ZHU Xiang-yu （Pinggao Group Co., Ltd, Pingdingshan 467000, China） Abstract: The central point of primary winding of electromagnetic voltage transformer ((hereinafter referred to as PT) is the weakest insulation point in the distribution network system where neutral point is not effectively grounded. Aiming at a fire and explosion accident of 10 kV switchgear, through analysis of operation record, calculation of system circuit, comparison of phenomena and detection of damaged equipment, this paper finally determined that the accident was caused by single-phase grounding load rejection, parameter matching between system capacitance reactance and PT inductance reactance, which caused fundamental frequency ferroresonance overvoltage and caused switchgear fire and explosion. This paper gives the corresponding countermeasures. Key words: neutral point ungrounding; bus PT; resonant overvoltage; excitation inflection point

LW6B型高压断路器爆炸事故的原因分析

４应采取的防范措施
４．１２装前对断路器进行严格的检查，其技术要求、性能指标应符合设计规范。４．２对同类型断路器进行全面定期检查试验，如检查触头烧伤、灭弧室烧伤及进行微水测试等情况。对引起灭弧室爆炸的因素逐一进行校验、测试、确保设备运行工况正常。４．３严把设备验收关，严格按照设备验收规范进行验收。确保安装检修报告中所列试验项目的参数验证合格。
４．５加大培训力度，针对该类型断路器的性能、原理做好值班人员的现场培训，使运行人员掌握其性能、原理。４．６ＳＦ６断路器发生爆炸后，值班人员在隔离事故时接近设备要执行安全工作规程的有关条款，防止ＳＦ６气体威胁人身安全。４．７做好断路器防潮、防漏、防污染工作，加强断路器密封，加装防雨帽，防止潮
通过对一起ＬＷ６Ｂ型高压断路器灭弧室在极短时间内不能承受高温高压ＳＦ６气体作用而
发生断路器本体爆炸事故的原因进行分析，提出防范措施，以达到提高运行人员综合判断分析的能力，杜绝此类事故的重复发生。关键词断路器；灭弧室；爆炸；防范措施
２．２．２对ｃＣＮ本体进行解体发现下静触头外铝罩根部有明显烧灼痕迹，打开下静触头外铝罩发现下静触头紧箍弹簧脱落一根，下静触头触指呈松散状。

怎样防止断路器发生爆炸伤害事故

怎样防止断路器发生爆炸伤害事故
防止老、旧少油断路器发生爆炸损害事故，可实行：
(1)对断流容量不足的老、旧少油断路器进行增容改造，以提高其开断力量。

凡是没有进行增容改造的老、旧10千伏少油断路器，由于其断流容量实际上并未达到铭牌值，所以应认真进行短路容量校核。

(2)加强油断路器的运行管理工作，仔细做好故障跳闸和正常操作次数的统计工作，并依据系统短路容量的大小和实际运行阅历，确定肯定的检修周期和检修制度。

检修时坚持质量第一，保持严谨的工艺作风，做到检修后断路器具有原有的电气性能和机械性能。

(3)为防止断路器发生意外爆炸而危及人身平安，对断流容量不足的断路器，应将操作机构用墙或金属板与该断路器隔开，并设远方掌握装置和停用重合闸装置。

同样，对于装有过流脱扣装置的柱上油断路器，假如断流容量不足，也应在该断路器的下侧加装金属挡板。

- 1 -。

防止断路器事故的技术措施

防止断路器事故的技术措施一、防止断路器事故的意义认真执行部颁《高压开关设备管理条例》、《高压开关反事故技术措施》和《关于高压开关设备及专业管理的若干规定》，切实加强全过程管理，努力做到“造好、选好、装好、用好、修好、改好和管好”高压断路器。

只有这样，才能从根本上提高断路器的健康水平，保证电网的安全运行。

应当指出，高压断路器的反事故措施，是根据高压断路器多年的运行实践、经验和事故教训总结出来的，是保证断路器安全运行的重大技术措施。

现场运行实践证明，凡是认真执行部颁或省电力局制订的“反事故技术措施”，常见故障和事故就明显地降低。

二、防止断路器内部进水受潮由上所述，断路器进水受潮是导致泄漏电流超标及爆炸事故的重要原因，所以近些年来，现场在防止进水受潮方面采取了一些有效措施，主要有：1．加装防雨帽（罩）实践证明，在断路器易进水受潮的部位加装防雨帽（罩）是防止断路器进水受潮的好方法。

所以有的电业局曾规定：“少油断路器安装竣工时，须在端部加戴防雨帽后，方允许投入电网运行”；有的省鉴于SW7型少油断路器多次发生灭弧室绝缘筒闪络爆炸事故，要求SW7型少油断路器不论完善化与否，一律加装防雨帽；有的电厂吸取SW7一220型少油断路器提升杆受潮爆炸的教训，除要求对断口顶帽加防水帽外，同时对三角机构箱也要求加装防雨帽。

2．严格密封对新安装的铝帽除应检查有无砂眼外，还应检查密封端面是否平正，帽盖与铝帽配合是否紧密，拧紧四周螺丝时，应使密封圈有一定的压缩量（1～1．5mm），并不得使密封圈变位。

装配完毕可打开放油孔，检查密封情况，如油流畅通说明密封不严。

3．检修时注意防潮在检修期间，应防止受潮的可能，拆下的绝缘部件应用塑料布包好。

如通过测试发现提升杆、灭弧室等绝缘部件受潮，要及时进行干燥处理。

提升杆烘干后要进行试验，试验项目见下述三。

三、防止绝缘拉杆受潮闪终绝缘拉杆受潮会发生沿面闪络而酿成事故。

所以对断路器进水引起绝缘拉杆受潮的检修，不能只进行简单的冲洗和换油。

防止开关爆炸事故措施

防止开关爆炸事故措施
1、采用五防装置的开关柜严禁在五防功能不完善的情况下投入使用，新投入的开关柜应当认真进行五防验收，确保无问题后方可投入运转。

2、杜绝合闸位置推（摇）入或拉（摇）出手车。

对于手车式开关的停、送电操作，在其操作票中，必须至少有一项“检查开关确在分闸位置”的项目。

3、加强运转维护，确保开关设备安全运转。

发现缺陷应当及时联系处理。

4、加强设备巡检，预防套管、支持绝缘子闪络、爆炸。

5、做好开关设备检测、修理后的验收，防止断路器拒分、拒合和误动以及灭弧室的烧损或爆炸。

6、检测、修理后的开关设备预防性试验应合格并认真做好交待，确保开关设备可靠运转。

7、防止因电气误操作而造成的开关事故。

严禁在母线挂有地线的情况下进行处于工作位置的断路器的传动试验。

8、操作前应检查开关及所带设备的接地刀闸、接地线是否全部拆除，防误装置是否正常。

9、设备或开关在检测、修理后，送电之前要对开关、电缆及设备进行摇绝缘正常方可送电
10、开关送电前按照相关规定仔细检查，无异常后方可送电。

并加强开关运转检查，当出现异常时应当按照相关规定进行处理。

11、做好直流操作、保护电源系统的运转检查，确保直流电源运转可靠，防止因直流电源故障造成开关拒动及烧损事故。

高压开关设备反事故技术措施

高压开关设备反事故技术措施
1.严格按照《高压开关设备管理规定》、《高压开关设备反事故技术措施》、《高压开关设备质量管理办法》、《断路器检修规程》、《运行规程》、《安全规程》的有关规定进行运行、维护、管理。

2.加强检修人员的技术培训、安全培训等工作，确保开关的检修质量和稳定运行。

3.应采用五防装置完善的开关柜投入使用。

4.每年应核算开关安装地点的短路容量，并采取措施防止由于断路器容量不足而造成开关设备烧损或爆炸。

5.开关应按规定的检修周期、实际累计短路开断电流及状态进行检修。

6.加强运行中维护，定期进行电气特性试验。

7.每年对开关设备套管、支持绝缘子进行清扫、检查，防止因污秽闪络造成事故，每日应对开关、机构进行检查，发现异常及时处理。

8.定期做好每台开关的检修及技术数据、调试记录、电气测试等台帐记录。

9. 用红外线测温仪检查开关设备的接头部，特别在高峰负荷或盛夏季节，要加强对运行设备温升的监视，发现不合格应及时处理。

10. 当SF6开关设备发生泄漏或爆炸事故时，应按安全防护规定进行事故处理。

11．运行中SF6气体微量水分或漏气率不合格时，应及时处理，处理时SF6气体应予回收，不得随意向大气排放，以免污染环境及造成人员中毒事故。

SF6断路器爆炸事故的原因分析及防范措施

SF6断路器爆炸事故的原因分析及防范措施摘要：断路器是电力系统中最重要的电气原件之一，在运行过程中断路器承受的电流比较大，且对绝缘水平要求较高，当断路器通过电流大于限制电流或绝缘击穿放电时都有可能导致断路器爆炸事故的发生。

本文深入分析了一起SF6断路器爆炸事故的原因，并且提出相关的防范措施，以供同行参考。

关键词：SF6断路器；爆炸事故；原因；措施1.现场检查情况1.1一次设备检查5623断路器C相灭弧室瓷套粉碎性炸裂，动、静触头有明显电弧烧蚀痕迹。

5623断路器C相处于分闸位置。

1.2保护装置及故障录波器动作检查1.2.1保护装置动作情况。

故障发生后，5623滤波器零序过流保护动作，发启动失灵信号；母线保护收到失灵动作信号后，开始计时，延时7s跳开进线开关，切除故障断路器上级电源。

1.2.2故障录波器检查。

19:30:00.513ms时刻5623开关三相分闸到位，且已熄弧。

在断路器开断后70ms、79ms时刻分别发生两次击穿重燃。

19:30:09.827ms时刻两套滤波器保护零序过流Ⅱ段动作，A、B两相均无电流，而C相电流为稳定持续的正弦波。

故障录波显示整个故障时序如图1。

2.故障原因分析2.1原理分析5623断路器负载为并联电容器，当断路器分闸时，电容器组电压为母线电压，相位与母线电压相反，此时，断路器两端承受电压为母线交流电压和电容器直流电压之差。

对于500kV断路器而言，此时断口间恢复电压约为900kV。

2.2灭弧室爆裂原因分析2.2.1灭弧室瓷套爆炸起因。

断路器运行过程中，频繁操作导致动、静触头之间摩擦产生少量金属粉尘。

当金属粉尘积累到一定程度，在分闸运动时受喷口吹气作用，在高压气流及电磁场作用下，积聚在断口附近的金属屑的位置会随之变化，引起灭弧室内电场畸变，导致5623断路器母线侧灭弧室内从静主触头起沿瓷壁发生贯穿性击穿。

当母线侧灭弧室击穿后，滤波器侧灭弧室承受两倍（一个断口承受两个断口的电压）的电压，引起静触头对瓷壁的击穿，进而导致瓷套炸裂。

一起10kV电流互感器炸裂事故分析与处理

一起10kV电流互感器炸裂事故分析与处理摘要：对电能的发、供、用电三方电能计量数据的准确性与合理性直接影响到三者的经济利益及交易的公平性。

此外，电能计量还直接关系电力系统发电量、线损、煤耗、厂用电、供电量、用电量等各项技术指标的计算。

因此，对电能计量问题的研究是电力系统中涉及经济、技术等多方面问题的重要课题之一。

关键词：110kV；电流互感器；炸裂事故；分析1导言近年来，高压固体绝缘电流互感器以无油、无气体、绝缘性能好、维护方便等优点在电力系统中使用广泛。

随着时间推移固体绝缘电流互感器在制造和安装工艺中的各种缺陷随之暴露出来，严重威胁着电网的安全运行。

因此在本文之中，主要是针对了一起10kV电流互感器炸裂事故分析与处理进行了全面的分析，在这个基础上提出了下文之中的一些内容，希望能够给予在相同行业之中进行工作的人员提供出一定价值的参考。

2工作原理在供电用电的线路中，电流相差从几安到几万安，电压相差从几伏到几百万伏。

线路中电流电压都比较高，如直接测量是非常危险的。

为便于二次仪表测量需要转换为比较统一的电流电压，使用互感器起到变流变压和电气隔离的作用。

显示仪表大部分是指针式的电流电压表，所以电流互感器的二次电流大多数是安培级的（如5等）。

随着时代发展，电量测量大多已经达到数字化，而计算机的采样的信号一般为毫安级（0-5V、4-20mA等）。

微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。

微型电流互感器称之为“仪用电流互感器”。

（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。

）电流互感器原理线路图微型电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而微型电流互感器变换的是电流罢了。

绕组N1接被测电流，称为一次绕组（或原边绕组、初级绕组）；绕组N2接测量仪表，称为二次绕组（或副边绕组、次级绕组）。

3结构原理普通电流互感器结构原理：电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。

高压开关爆炸原因分析

5、断路器开断能力不够开断短路电流时引起爆炸 6、开关密封件损坏。
电气高压开关爆炸的原因真空包爆炸的原因分析：
▪ 开关在合闸状态由于触头接触不良严重发热起弧引起爆炸；
▪ 开关分合闸速度低不能迅速熄弧引起爆炸； ▪ 开关开断能力不够开断短路电流时引起爆
炸。 ▪ 真空包密封件损坏
电气高压开关爆炸的原因支持瓷套爆炸原因分析：
高压开关爆炸原因分析
1期高压配电断路器使用情况
▪ 220KV GIS组合断路器开关 1套 9 个间隔
▪ 10KV 真空断路器：3AH2 108个
▪ 10KV F-C真空接触器：VCF12-I/D-50KA 47个
▪ 10KV F-C无功补偿用真空接触器： 28个
电气高压开关爆炸根据电压等级分为：
应才能对被操作设备操作） 3、防止带接地线（接地刀闸）合断路器（隔离开关）。只
有当接地开关处于分闸状态（接地线已拆除，才能合隔离开关或手车才能进至工作位置，才能操作断路器闭合） 4、防止带电挂（合）接地线（接地刀闸）。只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关（挂接地线）） 5、防止误入带电室。（只有隔室不带电时，才能开门进入隔室)
▪ 严格执行《电力设备预防性试验规程》，加强开关的预防性试验；
▪ 加强瓷瓶清扫，外绝缘不能满足要求的要更换瓷件或涂防腐、防污闪涂料；
▪ 加强红外测温，及时发现开关在运行中的发热故障，并按规定处理，需要停电处理的必须停电处理；
五防功能
1 、防止带负荷分、合隔离开关。（断路器、负荷开关、接
触器合闸状态不能操作隔离开关。 2、防止误分、误合断路器。（只有操作指令与操作设备对
电气高压开关爆炸的原因

一起SF6断路器爆炸事故的原因分析及防范措施

一起SF6断路器爆炸事故的原因分析及防范措施作者：徐良凯来源：《科技资讯》 2013年第13期徐良凯(浙江时通电气制造有限公司浙江金华 321018)摘要:针对一起220 kV变电站35 kV主变SF6断路器发生爆炸事件,经过对事故过程和断路器爆炸原因的认真分析认为应该从多方面采取相应措施,以避免类似事故的发生和扩大,进一步提高供电可靠性。

关键词:断路器雷击爆炸防范措施中图分类号:TM561 文献标识码:A 文章编号:1672-3791(2013)05(a)-0099-018月4日220 kV某变电站#2主变35 kV断路器突然发生爆炸,故障前运行方式, 220 kV变电站220 kV和110 kV系统为双母接线,110 kV母联运行,35 kV为单母分段,35 kV母分开关热备用,见图1,35 kV 2#主变开关柜型号为KYN61-40.5,断路器型号FP4025E-1600A 25kA。

1 事故经过及有关现象和记录从现场后台SOE记录上看,8月4日16时42分07秒188变电所35 kVⅡ段母线接地,桥泥线保护动作,重合闸动作,开关最终在合位,35 kV母差保护动作,35 kVⅡ段母线失压;35 kV故障解列动作;#2主变第一、二套保护动作跳开三侧开关,#2主变35 kV开关爆炸。

现场检查发现,#2主变220 kV开关、110 kV开关在分位,35kV开关室#2主变35 kV开关爆炸,其中C相灭弧室爆炸,三相主变侧触头烧毁,C相灭弧室爆炸,三相主变触头烧毁,电弧导致左、右侧柜体冲破、融化,烧出一个大洞,开关小车轨道变形,开关柜前柜门变形,右侧柜体冲破,柜内三相上下触头盒烧毁,柜内环氧CT烧损,柜内穿墙套管烧伤。

检查35 kV断路器发现,35 kV断路器C相极柱防爆膜完好,非事故B、C相防爆膜也完好,C相灭弧连杆完好,处在分断位置,从机构上看开关已完全分闸,灭弧室也完好,B相、C相顶部经绝缘筒表面均有明显拉弧痕迹,说明短路故障来源于外部。
