真空断路器爆炸导致主变烧毁的原因分析
40.5kV真空断路器分合闸线圈烧毁原因浅析
40.5kV真空断路器分合闸线圈烧毁原因浅析摘要:在40.5kV断路器领域,真空断路器已经成为主流。
真空断路器操动机构线圈烧毁是影响产品稳定性的一个重要原因,通过对操动机构线圈烧毁原因进行分析,可以更准确的找到断路器存在缺陷,为断路器改进提供方向。
关键词:真空断路器机构线圈40.5kV真空断路器配CT17型弹簧操动机构,在实际运行过程中发现,部分断路器操动机构线圈容易烧毁,为提高产品稳定性,笔者对线圈烧毁原因进行分析研究,常见的几种故障原因。
一、CT17机构的动作原理储能原理:满足储能条件后,电机通电旋转,经过传递驱动储能轴逆时针转动,储能轴上的拐臂拉伸合闸弹簧,到图示位置,离合棘爪脱开,行程开关切断电源,储能结束。
此时,因离合棘爪已脱开离合凸轮,即使电机不切断电源,机械上已使电机空转,避免电机堵死烧毁。
此时,凸轮上滚子紧靠在合闸扇形板上,驱动合闸扇形板逆时针旋转,合闸扇形板顶住合闸半轴,而使得机构保持在已储能位置,为合闸做好准备。
合闸原理:合闸操作必须在合闸弹簧已储能、断路器处于分闸状态下进行,可用合闸电磁铁进行电动操作,或用手动按钮进行手动操作。
两者都是使得合闸半轴逆时针旋转,从而使合闸扇形板脱扣,进而使得在合闸弹簧带动凸轮逆时针旋转驱动输出滚子,进而使输出拐臂旋转,一方面使得断路器合闸,另一方面给分闸弹簧储能,同时使分闸扇形板逆时针旋转,在合闸结束后,在分闸弹簧力量作业下,分闸扇形板扣在分闸半轴上。
为分闸做好准备。
分闸原理:机构合闸后,可用分闸电磁铁或按动手动分闸按钮进行分闸操作。
两者都是分闸半轴顺时针转动,使分闸扇形板的扣接量减小到零,实现解扣。
输出拐臂在分闸弹簧拉力的作用下逆时针转动,完成分闸。
二、分合闸线圈参数断路器使用的分合闸线圈都属于瞬时工作制(一般通电时间不大于100ms),工作电压有DC220A和DC110V,线圈电阻在200Ω一下,工作电流2A到5A(根据电压不同)。
出厂检测有线圈对外壳进行工频耐压2000V 1min试验,测定常温下的线圈电阻。
一起SF6断路器爆炸事故的原因分析及防范措施
一起SF6断路器爆炸事故的原因分析及防范措施SF6断路器爆炸事故是指在使用过程中,因遭受外力冲击、电气故障或设计缺陷等原因,导致SF6断路器发生爆炸,造成人员伤亡和财产损失的事故。
下面对其原因进行分析,并提出相应的防范措施。
一、原因分析1.设计缺陷:SF6断路器的设计缺陷可能包括结构不合理、制造工艺问题、材料问题等,这些问题可能导致断路器无法承受正常的工作压力,从而发生爆炸。
2.外力冲击:外力冲击是一种常见的导致SF6断路器爆炸的原因,如运输过程中的震动、设备损坏等,都可能导致断路器内部的各种元件脱离原位,进而引发断路器的爆炸。
3.电气故障:电气故障是另一个导致SF6断路器爆炸的常见原因,包括过电压、过电流、电弧闪络等。
这些故障会导致高温、高压等异常情况,从而引发爆炸。
4.维护不当:SF6断路器是一种高压电气设备,如果维护不当,容易导致设备内部存在安全隐患,如SF6气体泄漏、接触不良等,进而加剧爆炸的风险。
二、防范措施1.加强设计和制造质量:对SF6断路器的设计和制造中加强质量控制,确保结构合理、材料优良,提高断路器的耐压能力和抗震能力,从而降低爆炸的风险。
2.提高运输安全:在SF6断路器运输过程中,要加强包装保护,避免外力冲击对设备造成影响。
此外,还应加强运输过程中的安全管理,提高运输人员的操作技能和安全意识。
3.定期检测和维护:对SF6断路器进行定期的检测和维护,包括检查气体泄漏情况、接触器状态、电气连接等,及时发现问题并进行处理,以确保设备的安全可靠运行。
4.增加安全保护装置:在SF6断路器的设计和运行过程中,加强安全保护装置的设置,如过电流保护、过温保护、电弧闪络保护等,提高设备的安全性和可靠性。
5.加强人员培训和管理:SF6断路器的使用和维护都需要具备一定的专业知识和操作技能,因此,要加强人员培训,提高人员的业务水平和安全意识。
另外,还要建立完善的管理制度,加强对设备运行情况的监测和管理。
一起SF6断路器爆炸事故的原因分析及防范措施
一起SF6断路器爆炸事故的原因分析及防范措施
一起SF6断路器爆炸事故的原因分析及防范措施摘要:针对一起220 kV变电站35 kV主变SF6断路器发生爆炸事件,经过对事故过程和断路器爆炸原因的认真分析认为应该从多方面采取相应措施,以避免类似事故的发生和扩大,进一步提高供电可靠性。
关键词:断路器雷击爆炸防范措施
8月4日220 kV某变电站#2主变35 kV断路器突然发生爆炸,故障前运行方式, 220 kV变电站220 kV和110 kV系统为双母接线,110 kV母联运行,35 kV为单母分段,35 kV母分开关热备用,见图1,35 kV 2#主变开关柜型号为KYN61-40.5,断路器型号FP4025E-1600A 25kA。
1 事故经过及有关现象和记录
从现场后台SOE记录上看,8月4日16时42分07秒188变电所35 kVⅡ段母线接地,桥泥线保护动作,重合闸动作,开关最终在合位,35 kV母差保护动作,35 kVⅡ段母线失压;35 kV故障解列动作;#2主变第一、二套保护动作跳开三侧开关,#2主变35 kV开关爆炸。
现场检查发现,#2主变220 kV开关、110 kV开关在分位,35kV开关室#2主变35 kV开关爆炸,其中C相灭弧室爆炸,三相主变侧触头烧毁,C相灭弧室爆炸,三相主变触头烧毁,电弧导致左、右侧柜体冲破、融化,烧出一个大洞,开关小车轨道变形,开关柜前柜门变形,右侧柜体冲破,柜内三。
真空断路器合闸线圈烧毁的故障分析
真空断路器合闸线圈烧毁的故障分析【摘要】苏州望亭发电厂位于太湖之滨、苏州和无锡之间,它担负着苏锡常地区和上海220kV环网东西线交换负荷及华东电网的调频任务,成为华东电网的负荷中心和枢钮电站,二期2台660MW超临界机组扩建工程由我公司承建,如何建好二期2台机组对于我公司迅速抢占华电市场具有非常重要的意义。
作者作为电气专业技术负责人,在分公司的领导下,刻苦钻研专业知识,努力提高技术管理水平,攻克了施工过程中的一些技术性难题,为机组顺利投产奠定了基础,并为今后的施工提供了借鉴。
例如,在#4机组整套启动期间,对6kV开关柜送电准备电机试转时遇到合闸线圈多次被烧毁现象,经过我的仔细研究、推断,最终找到了线圈烧毁的原因,并顺利地解决了这一难题。
【关键词】合闸线圈;检查;分析;处理1 故障过程和现象2010年1月22日,在对炉水循环泵送电前,按照送电要求,绝缘检查合格后,将6kV开关室炉水循环泵开关柜内VD4型真空断路器推至试验位置,分、合闸均正常,推至工作位置,面板上的状态指示仪显示断路器已处于工作位置,且弹簧已储能,由DCS远方合闸操作时,断路器未合闸,现场有焦糊味。
于是我将断路器拉至检修位置,经检查,发现合闸线圈烧毁,然后找来厂家图纸,检查二次图纸和接线,发现合闸回路无错误,接线正确、无松动现象,且试验位置分、合闸操作正常,工作位置时各种状态指示也正常。
但是当我再次将断路器推至工作位置过程中,发现有些异样的阻力,但状态指示仪显示断路器到达工作位置。
出现上述情况后,我静下心来,及时调整了分析思路,首先排除了设计和接线的错误,接下来我便详细地研究了开关柜的本体结构,希望在这方面能找到问题的真正原因,以下是我分析与处理上述问题的具体过程:2 故障分析与处理合闸回路经多次检查无问题,故检查合闸闭锁电磁铁是否故障导致合闸推杆被闭锁时合闸而烧毁合闸线圈。
于是选择1台同型号的开关柜试验合闸,合闸闭锁电磁铁及其电气回路正常。
一起高压断路器爆炸事故的原因及防范措施

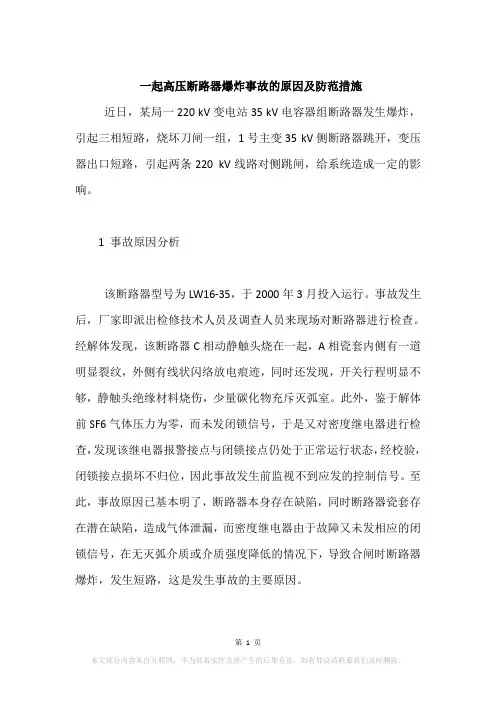

一起高压断路器爆炸事故的原因及防范措施
近日,某局一220 kV变电站35 kV电容器组断路器发生爆炸,引起三相短路,烧坏刀闸一组,1号主变35 kV侧断路器跳开,变压器出口短路,引起两条220 kV线路对侧跳闸,给系统造成一定的影响。
1 事故原因分析
该断路器型号为LW16-35,于2000年3月投入运行。
事故发生后,厂家即派出检修技术人员及调查人员来现场对断路器进行检查。
经解体发现,该断路器C相动静触头烧在一起,A相瓷套内侧有一道明显裂纹,外侧有线状闪络放电痕迹,同时还发现,开关行程明显不够,静触头绝缘材料烧伤,少量碳化物充斥灭弧室。
此外,鉴于解体前SF6气体压力为零,而未发闭锁信号,于是又对密度继电器进行检查,发现该继电器报警接点与闭锁接点仍处于正常运行状态,经校验,闭锁接点损坏不归位,因此事故发生前监视不到应发的控制信号。
至此,事故原因已基本明了,断路器本身存在缺陷,同时断路器瓷套存在潜在缺陷,造成气体泄漏,而密度继电器由于故障又未发相应的闭锁信号,在无灭弧介质或介质强度降低的情况下,导致合闸时断路器爆炸,发生短路,这是发生事故的主要原因。
第 1 页
本文部分内容来自互联网,不为其真实性及所产生的后果负责,如有异议请联系我们及时删除。
安钢梅站10kv真空断路器爆炸事故分析及处理
安钢梅站10kv真空断路器爆炸事故分析及处理【摘要】通过对安钢梅园变电站1052开关爆炸的现场与痕迹的分析,找出了事故原因,提出了解决问题的办法,保证了10kv供电系统的安全可靠运行。
【关键词】弧光接地故障;消弧线圈;脱谐度;过电压;真空断路器散热器0 引言2011年5月3日20:52分,因用户侧弧光接地及其断路器拒分而导致梅1052开关柜爆炸,随之梅2#主变“复压过流”动作(梅102跳闸)而失压,梅10kV III 段、V段和VII段母线失压。
1事故追忆1.1运行方式梅10kV III段、V段和VII段并列运行于梅2#主变,TV投入,各分段断路器控制电源退出。
梅1071发电机运行于梅VII段。
1.2 设备概况XGN 2-12型开关柜,VJ12型真空断路器三相极柱竖向排列,相间主绝缘采用环氧树脂绝缘筒(简称“筒”)将每极灭弧室全部封闭,额定电流:1600A,额定开断电流:3150 A。
断路器运行产生的热量通过与动、静导电杆联接的散热器散失。
为增强绝缘,防止相间放电,散热器被“筒”包围(“筒”厚6mm。
筒高出散热器上平面25mm,该处筒厚4mm,)。
灭弧室产生的热量导向散热器,同时大电流也流过散热器经接线端导出,在散热器内形成内热源,热量以自然对流换热的方式从散热器上方以圆锥状散发到环境中后,温度逐渐降低。
上散热器俯视图如图示,基底为内径70mm、外径120mm的圆环,沿内环有“a、b、c、d ”4条与断路器导电杆固定的外六角螺栓。
沿外环左右对称呈放射状分布7个间隔均匀的肋片(高30mm),相邻肋片中心间距为10mm,外围肋片倒圆角以消除电晕。
为防止操作梅1052断路器上隔离开关时其传动结构的小零件意外飞出至载流导体造成危险,在传动结构与断路器之间加装有防护板。
1.3 事故信息⑴.监控主机只查到梅102断路器:2011-05-0320:52:50复压过流动作跳闸。
未查到梅1052相关动作信息及故障录波图。
高压真空断路器触头烧毁原因及防范
高压真空断路器触头烧毁原因及防范摘要:本文以某企业高压真空断路器触头烧毁事故为例加以分析,首先介绍了该企业所采用高压真空断路器触头的基本结构,阐述了触头烧毁问题发生的原因,并提出相关防范措施,以供参考。
关键词:高压真空断路器;触头烧毁;原因;防范措施引言:某企业动力厂使用6/10kv真空断路器近10年的时间,这种真空断路器具有结构比较简单,维护成本投入少、使用年限较长等诸多方面的优势特点。
在动力厂变电站和KYN型开关柜与之配套应用的VS1-12型真空断路器,发生了两起触头烧毁的事故问题。
现结合实际运转及维护的基本情况予以分析。
一、触头结构关于型的真空触头,其是一种和型柜相互配套予以应用的式触头。
而这种形式的断还具有一个手动触头导结杆。
在这导结杆相应的槽内部,存在与之彼此联系的头触片,在动触片的内侧具有适当的环形支架,并在外侧部位进行了固定弹簧的捆绑。
在动触头对应的端部位置具有一个与之配合的。
上述动触片与动导杆之间环中共同对接的部位为内侧部位低,而外侧部位高的不等高弧形。
而采用这种形式的优势是,当把头拔出之后,触片内侧部位低、而外侧部位高的凹槽中,便会一同与动触透导电联接杆相互靠拢,完成了自动复位这一过程,保证了手车式高压开关柜可以安全稳定的运转。
但这种型号的触头在使用中有时会出现载流故障问题,引发短路的问题,从而导致系统的情况发生。
二、高压真空断路器触头烧毁的原因分析通过查阅大量文献与资料进行相应分析以后,对于梅花触头载流故障问题发生的原因主要包含以下几点:首先,触头、触头或是所选择使用的材料具有相对较低的率,导致其在实际运转中产生比较大的,温度升高过大所导致。
结合故障能够知道产生的过程中,电流是安,但开关的额定是安,即便所使用材料相应的率仅仅是32%,也会出现事故的情况,所以认定这一事故的发生并非此点原因。
其次,触头最外侧位置的紧张应力不足,使得接触电阻相对很大,在实际工作中由于受到了比较大的温升,从而导致弹簧特性的减弱,使得触头之间的压力逐渐有所减小,而相对的接触电阻则随时间的延长也有所变大,因此这种接触不良的状况便会变化得比较剧烈,从而导致在输出电压比较大时发生过热起弧的问题,造成了烧毁事件的出现。
真空断路器投切电容器组时发生爆炸的原因
真空断路器投切电容器组时发生爆炸的原因爆炸的原因,在运行电网上进行了10 k V真空断路器投切电容器组的试验。
5组样机为不同批号和洁净度的真空灭弧室,将其安装于同一组真空断路器上投切同一组电容器组。
通过分析试验结果,得出结论:爆炸原因是真空断路器投切电容器组时发生重击穿并产生较高的过电压;真空灭弧室内部洁净度是影响真空断路器投切电容器组重击穿率的重要因素;真空断路器在投运前进行50次以上的电气老练试验是必要的。
关键词:真空灭弧室;洁净度;重击穿真空断路器具有体积小、质量轻、维护简单、可频繁操作、不污染环境、无火灾和爆炸危险等优点,在电力系统中应用广泛。
广东电网大量采用了10 kV真空断路器,并用作投切电容器组。
真空断路器在广东电网运行中,也暴露了一些问题。
例如在投切电容器组时,发生了电容器组爆炸事故。
是因为电容器组质量不良,或是真空断路器有问题导致电容器组爆炸?为探讨其原因所在及其产生机理,开展了真空断路器投切电容器组试验验证工作。
1 试验条件及试验结果众所周知,真空灭弧室是真空断路器的心脏,真空断路器的电气性能主要取决于真空灭弧室的设计及其生产工艺。
本次试验是把注意力集中到灭弧室上,也就是说整个试验过程是研究真空灭弧室。
把5组不同批号的普通型或高洁净度型的真空灭弧室作为样机,按先后次序安装于同一组真空断路器上进行投切同一组电容器组试验,每次更换灭弧室后均保证真空断路器机械特性参数前后一致,只有这样才能得到较真实的结果。
本次试验验证现场是在原事故的某变电站某事故间隔的10 k V真空断路器及该组电容器组(事故后已更换为新的电容器)上进行投切试验,试验时的运行方式与事故当时的运行方式相同。
2 试验结果分析及结论2.1 真空灭弧室洁净度对投切的重击穿率的影响1~3号样机为普通型真空灭弧室,试验过程均发生重击穿,其中1号样机情况最为严重,重击穿率达91.6%,且产生较高的过电压倍数,会损坏电气设备的绝缘;4号、5号样机为高洁净度真空灭弧室,分别进行了120相次投切电容器组,无重击穿现象发生。
真空断路器烧毁事故分析及防范
真空断路器烧毁事故分析及防范作者:李娇梓来源:《环球市场》2018年第18期摘要:本文依托一起真空断路器单相烧毁事故,分析原因、给出解决方案,从而避免类似事故发生、造成损失。
关键词:真空断路器;烧毁;事故;分析;防范真空断路器是电力系统中重要的开关设备,具有寿命长、适用于频繁操作的优点,目前广泛应用于35KV及以下的配电装置中。
因此,其烧毁将造成经济损失,甚至危及人身安全。
本文依托一起真实发生的真空断路器单相烧毁事故,分析其烧毁原因并给出具体解决方案,从而避免类似事故发生、造成损失。
一、提出问题2018年7月20日陕西某地发生真空断路器单相烧毁事故,事后经调查该真空断路器保护的线路和设备并未发生故障,事故调查确定本次事故是真空断路器自身故障。
该真空断路器,各项参数如表1:Z为避免类似事故再次发生,分析其事故原因,在日后的运行中加以防范。
二、分析问题以下,将列举三种可能造成真空断路器烧毁的原因,结合该真空断路器实际运行情况、事故现场及事后烧毁程度逐一分析,还原事故起因。
(一)真空断路器灭弧室触头接触电阻增大理论分析:随着真空断路器运行时间的增长,会出现灭弧室触头电磨损和触头开距变化等现象,致使接触面积减小,接触电阻增大。
正常运行电流流过时,其上产生的热量将增加,烧毁断路器。
综合考量:由于,本次事故是在正常运行时发生的单相烧毁事故,很可能是烧毁相灭弧室触头接触电阻增大,发热烧毁断路器。
(二)真空断路器真空泡真空度降低理论分析:真空泡内波形管的材质或制作工艺存在问题,多次操作后出现漏点,真空度降低。
第一,致使真空断路器不再具备标称的灭弧能力,当系统出现故障电流增大需要切断电路时,真空断路器动作,但由于灭弧能力不足,产生燃弧,烧毁真空断路器;第二,导致触头氧化,生成阻值较高的氧化铜,即灭弧室触头接触电阻增大,造成后果同上述情况。
综合考量:本次事故发生在正常运行时,并不需要真空断路器开合,没有燃弧的机会,若是因此原因导致烧毁,应为真空度降低触头氧化,使接触电阻增大。
一起10kV高压真空断路器烧毁事件分析及防范措施
一起10kV高压真空断路器烧毁事件分析及防范措施摘要:介绍了发生在广州供电局某变电站的一起10kV高压真空断路器发生短路故障后燃烧毁坏的事件,通过对相关设备及数据进行检查、分析,明确了该真空断路器的故障原因,提出了防范运行中发生此类故障的技术措施,同时,提出了从设计制造、配件检测、整体出厂试验、日常检修维护及运行中巡视检测等方面,加强设备全过程管理的建议。
关键词:10kV;真空断路器;短路;原因分析;防范措施近年来,随着电网的不断发展,10kV金属铠装移开式高压开关柜得到了越来越广泛的应用。
广州作为用电基数大的发达城市,目前,在用的开关柜设备已过万台,设备数量庞大、型号繁杂,发生各类缺陷的概率较大,因此,在设备发生故障时,对故障原因进行深入分析和探讨,找到行之有效的方法来提升设备健康水平、保证设备入网质量,对保证电网的安全、稳定运行有着深远的意义。
1 故障情况介绍2014年8月11日09时48分17秒,广州供电局某110kV变电站#3主变低后备Ⅰ、Ⅱ、Ⅲ、Ⅳ段复压过流动作,高后备I段复压过流动作,变低、变高开关均跳开。
保护动作后,值班人员迅速到现场进行检查,通过检查,#3主变表面没有异常现象,#3变低503开关柜内虽没有明火,但有浓烟冒出,且该开关柜上方的墙面已经被熏成黑色。
随后,受调度令,将10kV Ⅲ母线、#3主变转入检修状态,打开#3变低503开关柜柜门进一步检查,发现断路器已被烧毁,开关柜内完全被烧黑。
2 故障判断及处理2.1 故障前运行方式该站三台主变为线变组接线,10kV母线Ⅰ母、ⅡA、ⅡB、Ⅲ母分裂运行。
2.2 保护动作过程2.2.1 低后备动作情况2014年8月11日09时48分17秒426毫秒至428毫秒,该站#3主变低后备Ⅳ、Ⅲ、I、Ⅱ段复压过流依次动作,09时48分18秒985毫秒至995毫秒,该站#3主变低后备Ⅰ、Ⅱ、Ⅲ、Ⅳ段复压过流动作依次返回。
低后备保护显示故障二次电流为22.74A,CT变比为4000/5。
真空断路器合闸线圈烧毁原因分析及防治措施
加 了检修 的工 作量 、生产成 本和 非计划 停 电,直接 影 响 电力系统 的供 电可靠 性 。为 了提 高 电力 系统 的 供 电可 靠性 ,我们有 必要对 合 闸线 圈烧 毁原 因进行
Y a n g} r a n g Zh a o Me n g
( J i n i n g P o w e r S u p p l y C o mp a n y , J i n i n g , S h a n d o n g 2 7 2 0 0 0 )
Abs t r a c t i l ' a k e VI ) 4 v a c U 1 . | l n c i r c ui t b r e a k c r a s a l ' l e x a mp1 e , t h i S pa pe r g i v e a d e t ai l e d a n a l y s i s t br b u r n e d c l o s i n g c oi l o f v a c u um b r e a k e r a n d ha v e a r e s e a r c h r pr e v e n t i o n me a s u r e s of bu r n e d c l o s i n g
实施到 济宁供 电公 司管辖 的变电站 中,分析 实施 一年来 取得 的效果 。 关键 词 :弹簧操 动机 构; 断路器 ;合 闸线圈;V D4
The Ana l y s i s a nd Pr e v e nt i o n Me a s ur e s f o r Bur n e d Cl o s i n g Co i l o f Va c u um Br e a ke r
VS1型10kV真空断路器合闸线圈烧毁原因浅析及改进措施
VS1型10kV真空断路器合闸线圈烧毁原因浅析及改进措施摘要:VS1型10kV真空断路器在实际运行中多次发生合闸线圈烧毁现象,严重影响了设备的安全稳定运行。
本文通过对合闸回路电气原理及二次保护回路的工作原理进行分析,得出了合闸线圈烧毁的主要原因,并针对该问题提出了合闸回路的改进措施。
关键字:合闸线圈烧毁;弹簧未储能;合闸故障VS1(ZN63A)型10kV真空断路器在实际运行中多次发生合闸线圈烧毁事故,例如2008年大谭66kV变电站、2011年铁西66kV变电站、2012年唐家房66kV变电站等均发生过此类事故,对当地经济发展造成巨大损失,严重危害地区供电可靠性和电网的安全稳定运行。
1、存在的隐患及原因分析1.1存在的隐患:(1)当断路器未储能或储能故障时,如果对断路器进行远方合闸操作时,由于合闸控制回路中用于合闸命令的自保持接点需在转换接点断开后再断开,极易导致合闸线圈烧毁,对设备和电网造成损失。
(2)在断路器合闸操作过程中,合闸回路中的常闭转换接点由于机械脱落等原因未能转换,仍处于接通状态,导致回路始终励磁,致使合闸线圈烧毁,影响地区供电可靠性和稳定性。
(3)在断路器合闸脉冲发出后,由于机械卡涩或合闸线圈端电压低等原因可能造成合闸失败。
1.2原因分析:(1)目前10kV真空断路器主要采用微机保护。
微机保护的合闸回路与以前的常规保护的合闸回路有所不同,常规保护的合闸脉冲是通过手动转动分合闸万用转换把手发出的,在合闸失败后即使断路器的合闸回路中的常闭接点没有转换,随着把手复位后,合闸脉冲也随之解除,合闸线圈也不能烧毁。
而微机保护根据保护的需要,为防止断路器在正常合闸脉冲的冲击下不能正常合闸,因此在合闸回路串接入一个与合闸指令并接的合闸脉冲自保持接点,即当进行合闸操作时,通过保持接点将合闸脉冲保持,并且只有在断路器合闸后用于合闸的转换接点发生相对位置变化而断开或断开控制电源时才能将保持接点断分。
当断路器的弹簧机构未储能或发生储能故障,操作人员未能及时发现储能故障而进行合闸操作时,合闸回路导通,合闸脉冲无法使未储能的机构发生相对位置变化,保持接点始终保持并对合闸线圈励磁,这就是合闸线圈烧毁的主要原因。
电力系统高压真空断路器分合闸线圈的烧毁原因和完善措施
电力系统高压真空断路器分合闸线圈的烧毁原因和完善措施电力系统高压真空断路器在工作过程中经常出现分合闸线烧毁的情况,在深入分析其烧毁原因过程中,可以从投切故障等方面入手。
经过排查电力系统高压真空断路器分合闸线圈存在的故障和操作机构二次回路故障,深入分析了分合闸线圈烧毁的原因,然后提出几条有效的解决措施。
关键词:分合闸线圈;电力系统;真空断路器引言高压真空断路器在操作时出现分跳合闸线圈被烧毁是不可避免的情况,由于技术水平不高、运转环境复杂、操作过度等都会提高分合闸线圈烧毁的发生率。
无论是哪种方式导致高压真空断路器跳分合闸线圈被烧坏,都可以总结为回路电流的异常投切,换言之就是因为分合闸线圈长时间通电引发烧毁事故。
一、分闸线圈与合闸线圈烧毁的原因分析(一)分闸线圈烧毁的原因电力系统高压断路器在操作过程中主要是因为以下几个方面的原因导致其分闸线圈出现烧毁事故:第一,分闸铁芯没有正常运转。
因为线圈还未固定好,所以会导致分闸过程发生位移的情况,与此同时,还会由于铁芯润滑度较低,导致铁芯不能正常运转,从而使线圈运行的不合理被烧毁。
此外,接通分闸回路电源以后,如果铁芯的冲程力度不够同样会因线圈长期通电而被烧毁;第二,机构调节的不恰当。
在控制回路过程中,调整机构还存在三种不规范的问题:其一,各个操作机构连杆之间具有死点问题,因为调节的不合理,所以不能给予分闸铁芯顶杆合理大量的力度,进而不能满足脱扣的要求;其二,由于防护闭锁机构未正常运转,导致线圈严重超负荷,从而烧坏分闸线圈。
其三,铁芯运转路径调节不恰当,电力系统高压真空断路器收到分跳闸命令之后,铁芯就会开始运转,其中由于缺乏足够的动力,不能使保护机构及时的进行脱扣,从而出现拒脱扣的情况。
电力系统断路器在工作过程中难免会出现二次回路线圈被烧毁的情况,究其原因主要是:第一,为了保证在回路过程中出现短路故障时可以自行进行脱扣,需要在回路上设置延时控制接点。
但是如果合闸的时间短于断路器分闸的时间,就会因断路器不能进行第一时间的脱扣发生故障,从而不能充分发挥延时接点在断路器中的作用。
真空断路器的故障分析及设备管理范文
真空断路器的故障分析及设备管理范文真空断路器是电力系统中常用的一种保护设备。
然而,由于长期使用或其他原因,真空断路器有可能出现各种故障。
对于电力系统的稳定运行,准确分析和解决真空断路器的故障至关重要。
本文将就真空断路器的故障进行分析,并探讨其设备管理范文。
首先,真空断路器可能出现触头烧毁的故障。
这种故障通常是由于高电流或接触不良引起的。
解决这个问题的方法是及时更换烧毁的触头,并检查和清理接触部分,确保良好的接触。
其次,真空断路器还可能出现机械故障,例如触头卡死或操作机构失灵。
这可能是由于长期使用或缺乏维护引起的。
在这种情况下,需要进行彻底的维护和检修,包括清洁、润滑和更换磨损的部件。
另外,真空断路器的绝缘性能可能会下降,导致漏电或击穿。
这可能是由于灰尘、潮湿或其他物质的堆积引起的。
解决这个问题的方法是定期进行绝缘测试,并进行清洁和干燥处理。
总之,真空断路器的故障可能是多种多样的,但都可以通过及时的检修和维护来解决。
为了确保真空断路器的可靠运行,需要建立一套完善的设备管理体系。
设备管理范文应包括以下几个方面:首先,需要建立定期的检修计划。
根据真空断路器的使用情况和运行环境,制定合理的检修周期,并对设备进行全面检查和维护。
有必要记录下每次检修的结果和处理情况,以便于及时分析故障原因。
其次,应建立设备档案。
对每台真空断路器进行编号,并详细记录其规格、型号、制造商、安装位置等信息。
另外,还需要记录设备的历史维修记录和故障情况,以便于追踪和分析设备的运行状态。
另外,要进行定期的设备状态检测。
通过使用合适的检测设备和方法,定期对真空断路器的绝缘性能、操作机构和触头接触状态等进行检测。
在检测中发现问题时,应及时采取措施进行修理或更换。
最后,要定期进行设备维护培训。
对使用真空断路器的工作人员进行培训,使其熟悉设备的使用方法和维护要点,提高设备管理的综合水平和技术能力。
综上所述,对真空断路器的故障进行准确分析和解决对于电力系统的稳定运行至关重要。
真空断路器爆炸事故
1变电站基本情况该站是巴东县电网中一座建设规模比较小、主变容量较小、地理位置比较偏远的35kV变电站。
该变电站配备一台主变,型号为S9-1250/35;35kV进线通过户外隔离开关直接接到35kV高压开关柜,10kV出线共四回,高压设备全部采用的户内高压开关柜,主变高压开关柜型号是:KYN10-40.5金属封闭铠装移动式高压开关柜。
主变10kV出线开关柜型号是:XGN2-10。
综合自动化设备(保护设备、监控系统)采用Builder系列设备。
该变电站按少人值班形式设计安装。
电气主接线图见图1。
2事故的经过及其处理事故前的运行方式:事故前,系统正常运行。
该站35kV、10kV母线、主变均正常运行,该站3条10kV出线对外供电,一条10kV线路因机械闭锁故障待检修后供电。
事故前主变实际负荷200kW左右。
事故过程及处理。
据当班人员介绍:2005年4月24日15:40左右,因10kV 出线2的开关柜机械闭锁故障,需要停电检修,因处理故障时与10kV母线安全距离不够,为了保证安全,需要将主变低压侧断路器跳开,值班人员先跳开10kV101断路器,在拉开1011隔离开关后,忽然听见该开关柜内有“吱吱”的放电声音,接着发生震耳的爆炸声和强烈的电弧光,开关柜内火光冲天,整个高压室内烟雾弥漫,数秒钟后,主变发出刺耳的尖叫声,主变压力释放器动作喷油,持续数秒钟后,上一级变电站线路速断保护动作跳闸,将该故障设备退出系统,导致全站供电中断。
值班人员迅速拉开35kV进线隔离开关,关闭全站所有直流电源,并将有关事故情况迅速上报调度及公司各级领导。
图1电气主接线图事故以后,对事故现场进行了认真的检查,事故造成主变低压侧开关柜彻底报废:101断路器真空泡爆炸(断路器在开位,开关的动、静触头间没有发现因分断容量不够所造成的电弧熔化的痕迹)、1011隔离开关(在开位、没有明显的带负荷拉合隔离开关电弧烧毁的现象)及引线灼伤。
主变低压侧开关柜内10kV 电流互感器及101断路器下端母排及支持瓷绝缘子灼伤。
真空断路器烧毁事故的原因分析和防范措施
真空断路器烧毁事故的原因分析和防范措施摘要:随着国家对电力系统安全运行要求的提高,变电站作为电力系统的基本运行单元,其安全性对电力系统的安全有重要的意义,如何防止变电站内部事故的发生,避免事故的扩大,需要不断的总结分析事故发生的原因,本文就是基于这种理念,建议使用真空断路器操作的开关设备,为确保变电站安全运行,必须安装过电压保护器,以提高供电系统网络设备的安全可靠性,保证安全供电,确保供电系统设备运行正常。
关键词:真空断路器;烧毁事故;原因;防范措施1存在的问题1.1设备老化、损坏或失效变电站内部设备可能由于长时间运行和外部环境的影响而出现老化、损坏或失效。
这些问题可能包括部件松动、腐蚀、磨损等,增加了设备故障的风险,影响变电站的正常运行。
1.2 过电压问题变电站面临突发的过电压情况,可能由于外部电网故障(如闪电、线路短路等)或电网调整和操作失误引起。
过电压情况可能导致设备故障或损坏,对设备的正常运行产生不可逆的影响。
1.3 过载问题设备可能面临过载工况,即负载超过了其额定负荷容量。
过载问题可能由长时间过负荷运行、负载过大或设备过载运行引起。
过载状态下,设备可能会过热、损坏甚至引发火灾,对变电站的安全运行带来威胁。
1.4 短路问题设备短路可能由设备自身的故障或外部因素引发。
设备故障如绝缘失效、短路电阻异常等,可能导致短路故障发生。
此外,外部因素如动物触碰、灌木丛生等也可能导致设备短路。
短路问题可能造成设备损坏、电弧产生,甚至引发火灾或人身伤害。
2原因分析2.1绝缘老化和绝缘失效绝缘系统在变电站内部设备中起着关键作用,用于隔离和保护电气部件,防止电流泄漏和电弧放电。
然而,随着时间的推移,绝缘材料可能会经历老化和失效,导致绝缘性能下降,增加设备故障和事故的风险。
绝缘老化的原因包括高温、湿度、化学物质侵蚀和电气应力等因素。
高温使绝缘材料变硬、干燥和脆化,湿度和水分可能导致吸湿和介质击穿,化学物质侵蚀会腐蚀绝缘材料,电气应力可能引起电应力老化。
真空断路器灭弧室烧损事故的原因分析与解决对策
真空断路器灭弧室烧损事故的原因分析与解决对策
关韶玉
【期刊名称】《神华科技》
【年(卷),期】2016(014)002
【摘要】本文通过对朔黄铁路狼坨子牵引变电所、行唐分区所和安国牵引变电所分别因真空断路器截流过电压、灭弧室真空度下降和灭弧室电弧重燃引起操作过电压,从而导致真空断路器被烧毁的过程和原因进行了分析,提出了改良操作机构、提高灭弧室保护套安装工艺以及波纹管的材料质量等,防止真空断路器出现操作过电压和电弧重燃现象的针对性措施,有效地解决了真空断路器运行中存在的实际问题。
【总页数】4页(P78-81)
【作者】关韶玉
【作者单位】朔黄铁路发展有限责任公司科技管理部,河北肃宁,062350
【正文语种】中文
【中图分类】U22
【相关文献】
1.基于真空灭弧室与SF6灭弧室串联的混合断路器动态介质恢复特性 [J], 程显;廖敏夫;段雄英;邹积岩
2.真空断路器灭弧室漏气原因分析和消除方法 [J], 司雪峰;郑俊洋
3.一起10 kV真空断路器合闸线圈烧损的原因分析 [J], 陈琦;张军;刘少昌;李英奇;陈刚;薛育荣
4.一起ZW32-12真空断路器灭弧室事故分析 [J], 贾冬霞
5.真空灭弧室和SF6灭弧室串联混合断路器的技术发展 [J], 王英东;邵山
因版权原因,仅展示原文概要,查看原文内容请购买。
高压真空断路器触头烧毁分析
6/10kV 真空断路器已在安阳钢铁集团股 越小,接触电阻越来越大,由于接触电阻的变化 的发源地进行相应处理,避免再次造成触头烧
份有限公司动力厂应用已近 10 年。重量轻,结 累积效应,到一定程度便导致事故。
毁事故。
构简单、良好的开断性能、较低的维护成本、较
由于该事故是投运近一年后发生的,因此
3.3.2 金属铠装全封闭高压开关柜在运行
时提供断路器的运行情况,及早发现事故隐患,
触头触片内侧有一环形支架,外侧捆有紧固弹
3.2.1 检修维护时,对紧固弹簧进行检查, 以有效地减少事故停电时间,避免不必要的经
簧;动触头触片端部有一个与之相配合的静触 对用导磁性材料制成的均更换为 130M 无磁弹 济损失,从而做好电气设备的“医生”,为电气设
的程度逐步加剧,以致在电流较大时过热起弧
而烧毁。
本例事故也不太可能是这个原因,原因同
“2.1”。
2.3 梅花触头外的弹簧热处理不过关,造
成材料过脆,弹簧断裂,起弧而烧毁。
我们曾遇到过这样的梅花触头:货到开箱
时弹簧已经断裂,本例事故就有可能是开关推
入柜子后,由于弹簧断裂而造成的事故。事故后
检查并未发现弹簧断裂,因此这起事故的起因
科技论坛
高压真空断路器触头烧毁分析
梅文庆 赵建强 昌军胜 李志辉 (安阳钢铁集团股份有限公司动力厂,河南 安阳 455004)
摘 要:通过对高压真空断路器存在问题的分析,找出了原因,提出了解决问题的方法,保证了高压真空断路器的安全可靠运行。 关 键 词 :高压真空断路器;问题;对策
引言
而发热,因发热造成弹簧逐渐退火,张紧力越来 申请停电检修,通过测诊检断后,及时查出热源
真空断路器触头是一种自动复位捆簧式梅花触 中均应加入“紧固弹簧必须选用非导磁性材料 空断路器,以设备在线状态为主,努力使所监测
高压真空断路器分闸线圈烧毁故障分析
高压真空断路器分闸线圈烧毁故障分析高压断路器分合闸线圈烧毁故障分析电力系统运行中经常发生分、合闸线圈烧毁事故。
当电气设备发生事故时,如果因断路器分闸回路断线出现断路器拒动现象,将使事故扩大,造成越级分闸致使大面积停电,甚至造成电力设备烧毁、火灾等严重后果。
而合闸回路完整性破坏时,虽然所造成的危害比分闸回路完整性破坏时要小一些,但它也使得线路不能正常送电,妨碍了供电可靠性的提高。
所以很有必要对断路器线圈烧毁原因进行分析,积累了事故处理经验,提出防范措施和技术改进,为断路器检修工作提供工作参考。
众所周知,跳、合闸线圈设计时都是按短时通电而设计的。
跳、合闸线圈的烧毁,主要是由于跳、合闸线圈回路的电流不能正常切断,至使跳、合闸线圈长时间通电造成的。
一、分闸线圈长时间通电的原因 1.分闸电磁铁机械故障线圈松动造成断路器分闸时电磁铁芯位移,使铁芯卡涩,造成线圈烧毁。
或是由于铁芯的活动冲程过小,当接通分闸回路电源时,铁芯顶不动脱扣机构而使线圈长时间通电烧毁。
2.断路器拒分控制回路正常时,断路器出现拒分的故障均为连杆机构问题,死点调整不当,使断路器分闸铁芯顶杆的力度不能使机构及时脱扣,使线圈过载,造成分闸线圈烧毁。
3.辅助开关分合闸状态位置调整不当在断路器分合闸状态时,应调整辅助开关使其指示到标示的范围内,然而实际调整断路器开距和超行程等参数时,会改变断路器分合闸的初始状态,而辅助开关分合位置的初始状态未做相应的调整,将导致辅助开关不能正常切换分合闸回路而使分闸线圈烧毁。
4.分闸控制回路辅助开关接点使用不当分闸控制回路上接有一对延时动合接点,该延时目的是为了保证断路器在合闸过程中出现短路故障时能完成自由脱扣。
然而,当断路器合闸时间极短,远小于断路器的分闸时间,断路器未来得及脱扣时就已合闸到位,此时,分闸控制回路的延时接点的延时作用将失去意义。
相反,该延时接点在分闸过程中,由于辅助开关动静触头绝缘间隙较小,经常出现拉弧现象,频繁拉弧,久而久之使辅助开关的触头烧毁,继而引起分闸线圈烧毁。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
真空断路器爆炸导致主变烧毁的原因分析巴东县电力公司所辖的一座35kV变电站,在一次倒闸操作中,出现10kV真空断路器爆炸,导致主变烧毁的事故,笔者参加了安全事故调查分析处理,现对事故的现场进行介绍和分析,探讨事故的真正原因。
1变电站基本情况该站是巴东县电网中一座建设规模比较小主变容量较小地理位置比较偏远的35kV变电站。
该变电站配备一台主变,型号为S9-1250/35;35kV进线通过户外隔离开关直接接到35kV高压开关柜,10kV出线共四回,高压设备全部采用的户内高压开关柜,主变高压开关柜型号是:KYN10-40.5金属封闭铠装移动式高压开关柜。
主变10kV出线开关柜型号是:XGN2-10。
综合自动化设备(保护设备、监控系统)采用Builder系列设备。
该变电站按少人值班形式设计安装。
电气主接线图见图1。
2事故的经过及其处理事故前的运行方式:事故前,系统正常运行。
该站35kV、10kV母线、主变均正常运行,该站3条10kV出线对外供电,一条10kV线路因机械闭锁故障待检修后供电。
事故前主变实际负荷200kW左右。
事故过程及处理。
据当班人员介绍:2005年4月24日15:40左右,因10kV出线2的开关柜机械闭锁故障,需要停电检修,因处理故障时与10kV母线安全距离不够,为了保证安全,需要将主变低压侧断路器跳开,值班人员先跳开10kV101断路器,在拉开1011隔离开关后,突然听见该开关柜内有“吱吱”的放电声音,接着发生震耳的爆炸声和强烈的电弧光,开关柜内火光冲天,整个高压室内烟雾弥漫,数秒钟后,主变发出刺耳的尖叫声,主变压力释放器动作喷油,持续数秒钟后,上一级变电站线路速断保护动作跳闸,将该故障设备退出系统,导致全站供电中断。
值班人员迅速拉开35kV进线隔离开关,关闭全站所有直流电源,并将有关事故情况迅速上报调度及公司各级领导。
图1电气主接线图事故以后,对事故现场进行了认真的检查,事故造成主变低压侧开关柜彻底报废:101断路器真空泡爆炸(断路器在开位,开关的动、静触头间没有发现因分断容量不够所造成的电弧熔化的痕迹)、1011隔离开关(在开位、没有明显的带负荷拉合隔离开关电弧烧毁的现象)及引线灼伤。
主变低压侧开关柜内10kV电流互感器及101断路器下端母排及支持瓷绝缘子灼伤。
1019接地开关三相的动静触头的尖端烧伤较为严重,10kV高压电缆没有受到损伤。
事故造成主变彻底烧毁(主变喷油、主变箱体严重变形、测试绝缘高低压绕组对地绝缘为零、低压绕组B相已经熔断)事故后,认真检查了后台监控装置,找寻有关故障前的运行状况和事故信息。
因通讯系统失灵导致事故时,没有记忆到任何事故信息和故障前的运行状况。
据值班员反应已经长时间没有正常工作。
3事故原因探析对事故后设备的现场进行了认真的检查分析:发现事故的原因主要是由于主变10kV侧断路器真空泡爆炸,造成相间闪络而导致三相弧光短路,因为保护装置没有可靠动作,导致事故扩大,烧毁主变。
于是现场提出了几个疑点,并展开分析调查。
·事故发生时,变电站主变主保护及后备保护没有动作;·真空断路器三相同时爆炸,造成三相短路。
3.1事故发生时该站主变主保护及后备保护没有动作变电站的保护配置:主变主保护,配有差动、瓦斯保护。
主变高压侧配置过电流后备保护。
应该说,保护配置能满足要求。
这次事故的故障点出现在差动保护区内,首先差动保护应该可靠动作,后来事故扩大,主变重瓦斯保护应该可靠动作,相应的后备保护也应该可靠动作。
首先对现场保护装置进行了检查。
检查中发现保护装置已经可靠动作,而且保护装置还发有保护动作信号(包括主变差动、瓦斯、主变后备的速断、过流),可是主变高压侧断路器并没有可靠断开。
于是又对断路器控制回路进行了全面的检查,检查中发现全站所有保护装置的控制电源全部消失,经检查总控制电源的负极(-KM)保险烧毁。
换上以后,全站保护装置的控制电源恢复。
经分析,这个保险熔练并不是在事故中烧毁的,而是在事故前已经烧毁,如果假设是在事故中有短路导致保险烧毁的,那么在换上以后还应该继续烧毁。
且在恢复控制电源后,做主变高压侧断路器(31断路器)传动试验,断路器可靠动作。
由此证明保护装置在事故时可靠动作,而没有可靠传动断路器的主要原因是控制电源消失。
同时在当时的检查中发现,变电站的综合自动化装置的后台监控装置因通讯中断,处于瘫痪状态。
没有能查出控制电源消失的具体时间。
3.2真空断路器三相同时爆炸,造成三相短路真空断路器爆炸的原因有两点:原因之一:真空泡存在质量问题。
真空断路器在开断电流时,由于灭弧室本身的原因,当电流从峰值下降尚未到达自然零点时,电弧熄灭,电流被突然中断,这种现象就是平时所说的截流过电压。
由于电流被突然中断,电感负载上所残留的电磁能量就会产生过电压。
这种由于产品质量问题而引起的事故,据大量真空泡故障事件证明,一般只有单只真空泡由于工艺不过关使真空度达不到要求,而引起破裂的可能性较多外,三相同时炸开并形成强有力的爆炸,这种几率较少。
在一年一度的设备试验中没有发现任何缺陷,事故后又对站内的其它真空断路器进行了检测,没有发现任何问题。
事故后对断路器进行了认真的检查,在断路器的动、静触头间没有发现因分断容量不够所造成的电弧烧伤的痕迹。
而且从现场的痕迹来看,事故并没有出现在断路器分开的瞬间,而是发生在1011隔离开关拉开后。
更何况当时断开断路器时基本上是空载,所以说这种可能性很校原因之二:在事故或故障时,发生间歇性放电,产生过电压,导致真空断路器真空泡爆炸。
在事故发生前,系统内没有任何故障,系统运行正常(从当时调度的运行资料可以看出)。
出现故障应该是在站内,于是认真检查了事故现场,发现1019接地开关安装在断路器与主变之间(见主接线图),接地开关的分合只要断路器及隔离开关分开以后,不考虑主变高压侧断路器是否断开,就可以任意分合。
当时就怀疑值班人员误合了1019接地开关,但是考虑到如果是误合1019接地开关就会造成三相短路,烧毁接地开关,同时真空断路器因在电源和接地开关的外侧,不应该受到很大的伤害。
而在现场的实际情况是断路器烧毁的情况特别严重,而1019接地开关受到的伤害比较轻。
于是这起事故的分析出现了比较大的分歧。
但仔细观察1019接地开关烧伤的情况,虽然没有发现1019接地开关有明显的带电合接地开关的烧毁痕迹。
但1019接地开关三相的动静触头间的尖端烧伤较为严重,三相的动静触头间的尖端出现明显的弧光融化的迹象,推测有可能是值班人员对现场设备不太熟悉。
在拉开1011隔离开关后,错误的认为1019接地开关安装在断路器靠母线侧,于是慢慢地操作(合上1019接地开关),待合上一定距离,1019接地开关的静、动触头间击穿放电,这时候值班人员听见有“吱吱”的放电声音,便停止操作,这时由于三相同时对地放电,引起三相闪络,产生过电压,导致真空断路器三相真空泡爆炸,最终造成三相弧光短路。
因保护不能可靠动作,导致事故进一步扩大。
而在事故后,值班人员又将1019接地开关恢复到断开位置,给现场检查人员造成假象。
查阅了有关资料和咨询厂家技术人员,认为这种可能性比较大。
虽然询问值班人员,没有承认操作过接地开关,但问及这接地开关的作用时值班人员没有回答出来。
从现场分析和口述完全有这种可能。
真空断路器应该说还是近10年来刚刚得以迅猛发展的产品,虽说过电压问题已搞得比较清楚,但对于具体的现场而言,情况要复杂得多,故以上分析仅供参考。
4事故的总结4.1该站的安装设计存在严重缺陷,为事故的发生埋下了危机主变二次侧的高压开关柜设计选型错误,没有可靠机械措施或电气闭锁装置来闭锁1019接地开关。
该型号的开关柜(型号:XGN2-10)不能用于电源进线柜,只能用于单侧电源出线开关柜。
如果现场已经采用,必须安装可靠的闭锁装置。
站内直流电源保险配置严重不合理。
支路保险和总保险型号选择没有区别,有时甚至出现总保险的额定电流小于支路保险的情况。
正常时直流电源保险应该分级配置,不应该存在支路有问题就烧毁总保险的现象。
4.2现场运行维护及管理措施严重不力,导致设备在无监管状态下运行没有完善的运行规程。
在运行规程和运行值班员上岗培训中没有明确提出现场的“危险点”运行注意事项。
值班人员安全意识、责任心欠缺,对现场设备不熟悉,控制电源消失时,不能及时发现,更不能及时处理。
后台监控装置长期不能正常运行没有及时发现和处理。
事故的判断和处理能力差,事故发生后没有及时手动跳开主变高压侧断路器措施(31断路器),导致事故继续扩大。
值班人员违反“两票四制”规定,没有严格执行操作票制度。
4.3系统的运行方式需重新考虑保护配置不够严密完善。
事故最后是靠上级变电站的线路速断保护动作切除的。
也就是说,该事故是在一再扩大,一直发展到主变高压侧故障时,上级变电站出线的电流速断保护动作才切除故障点。
上级的保护的实际配置是三段过流。
严格说,线路的电流、速断保护,应该只能保护线路的80%;限时电流速断保护,用来切除线路上速断范围以外的故障,可以延伸到下级的一定范围内,同时也能作为速断的后备保护。
定时限过电流保护,其起动电流按照躲开最大负荷电流来整定。
如果各段之间的定值整定配合比较严密完善,限时电流速断保护或定时限过电流保护,在故障的开始就起动,虽然延长一定时间(现场的实际过电流时间只有1.5s)动作,可以将损失减低到最低限度。
5反事故措施及整改方案事故后重新对主变二次侧断路器进行选型。
选择了高压开关柜型号为:XGN2-10(方案代号:30Z),并重新配置比较完善的闭锁装置。
加大对设备的运行和维护工作:首先,应加强对真空断路器的维护、保养,尤其是真空断路器的预防性试验和断路器机械特性的测量工作。
定期进行断路器真空泡真空度的检测工作。
运行人员巡视时,应注意断路器真空泡外部是否有放电现象。
检修人员进行停电检修工作时,必须进行同期、弹跳、行程、超行程等特性测试,以确保断路器处于良好的工作状态。
其次,是加大综合自动化装置的运行、维护力度,直流电源保险实行分级配置。
运行人员若发现分合闸指示灯不亮,应及时处理,主要检查控制电源保险及分合闸回路是否断线;定期对断路器进行低电压分合闸试验,以保证断路器可靠动作。
再次,完善现场运行规程。
结合现场实际情况重新完善运行规程,规程中要特别注明现场运行注意事项及简单的故障处理。
加强职工培训,加强现场反事故演习训练。
目前虽然各单位职工培训都投入了相当大的力度,但实效并不理想。
常常出现“高投入,低产出”的低效状况。
建议从以下方面着手:·制定长期、系统的培训计划。
·培训内容、形式与生产实践紧密结合。
·加强对培训对象的需求有针对性。
这次事故发生后,应在主变二次侧加装故障录波装置,有利于故障原因的剖析。
