电脑跳线详细图解
硬盘跳线设置图解
硬盘跳线设置图解硬件是有参数作为开关来设置的，硬件的设置开关就称为“跳线”（Jumper）。
一、了解跳线的类型迄今为止，跳线已经发展到了三代，分别是键帽式跳线、DIP式跳线、软跳线。
1．键帽式跳线键帽式跳线是由两部分组成：底座部分和键帽部分（如图1所示）。
前者是向上直立的两根或三根不连通的针，相邻的两根针决定一种开关功能。
对跳线的操作只有短接和断开两种。
当使用某个跳线时，即短接某个跳线时，就将一个能让两根针连通的键帽给它俩带上，这样两根针就连通了，对应该跳线的功能就有了，否则，可以将键帽只带在一根针上，键帽的另一根管空着，这样，因为两根针没有连通，对应的功能就被禁止了，而且键帽就不会丢失。
因为带键帽只表示接通，所以没有插反的问题。
键帽式的跳线分两针的和三针的，两针的使用比较方便，应用更广泛，短接就表示具有某个功能，断开就表示禁止某个功能；三针的比较复杂些，比如有针1、2、3，那么短接针1、2表示一种功能，而短接2、3表示另外一种功能。
图12．DIP式跳线DIP式跳线也被称作DIP组合开关， DIP开关不仅可以单独使用一个按钮开关表示一种功能，更可以组合几个DIP开关来表示更多的状态，更多的功能。
如图2所示，DIP开关的一个可以两边扳动的钮就决定了两种开关状态，一面表示开（ON），另外一面表示关（OFF）。
而对于组合状态的使用，有多少DIP 开关就能表示2的多少次幂的状态，就有多少个数值可以选择，diP开关时必须对照说明书中的表格设置数值，否则根本搞不清楚这么多的状态。
图23．软跳线软跳线并没有实质的跳线，也就是对CPU相关的设置不再使用硬件跳线，而是通过CMOS Setup程序中进行设置（如图3所示），根本不需要再打开机箱，非常方便。
图3二、设置跳线在电脑配件中，主板、硬盘、光驱、声卡都存在跳线，以主板跳线最为复杂，硬盘次之。
1．主板跳线主板上的跳线一般包括CPU设置跳线、CMOS清除跳线、 BIOS禁止写跳线等。
图解跳线设置
图解跳线设置你知道DOS的命令参数吗？比如DOS的DIR命令的参数，使用DIR/P会显示一屏目录信息后暂停下来。
这些参数也被称作开关。
参数或开关给使用者以很大的灵活性，可以适应多种不同的需要！与软件一样，硬件也是有参数有开关可以设置的，硬件的设置开关就称为“ 跳线” （Jumper）。
熟练的掌握跳线是装机必备的技术之一。
一、了解跳线的类型迄今为止，跳线已经发展到了三代，分别是键帽式跳线、DIP式跳线、软跳线。
1．键帽式跳线键帽式跳线是由两部分组成：底座部分和键帽部分（如图1所示）。
前者是向上直立的两根或三根不连通的针，相邻的两根针决定一种开关功能。
对跳线的操作只有短接和断开两种。
当使用某个跳线时，即短接某个跳线时，就将一个能让两根针连通的键帽给它俩带上，这样两根针就连通了，对应该跳线的功能就有了。
否则，可以将键帽只带在一根针上，键帽的另一根管空着。
这样，因为两根针没有连通，对应的功能就被禁止了，而且键帽就不会丢失。
因为带键帽只表示接通，所以没有插反的问题。
键帽式的跳线分两针的和三针的，两针的使用比较方便，应用更广泛，短接就表示具有某个功能，断开就表示禁止某个功能；三针的比较复杂些，比如有针1、2、3，那么短接针1、2表示一种功能，而短接2、3表示另外一种功能。
2．DIP式跳线DIP式跳线也被称作DIP组合开关，DIP开关不仅可以单独使用一个按钮开关表示一种功能，更可以组合几个DIP开关来表示更多的状态，更多的功能。
如图2所示，DIP开关的一个可以两边扳动的钮就决定了两种开关状态，一面表示开（ON），另外一面表示关（OFF）。
而对于组合状态的使用，有多少DIP开关就能表示2的多少次幂的状态，就有多少个数值可以选择，因此，进入DIP开关时必须对照说明书中的表格设置数值，否则你根本搞不清楚这么多的状态。
3．软跳线软跳线并没有实质的跳线，也就是对CPU相关的设置不再使用硬件跳线，而是通过CMOS Setup程序中进行设置（如图3所示），根本不需要再打开机箱，非常方便。
图解主板接口和跳线连线方法
电脑接口连线介绍主机外部主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。
对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。
电源接口(黑色)：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关(图1)。
PS/2接口(蓝绿色)：PS/2接口有二组，分别为下方(靠主板PCB方向)紫色的键盘接口和上方绿色的鼠标接口(图2)，两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。
USB接口(黑色)：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。
LPT接口(朱红色)：该接口为针角最多的接口，共25针。
可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝(其他类似配件设备的固定方法相同)。
COM接口(深蓝色)：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。
可连接游戏手柄或手写板等配件。
Line Out接口(淡绿色)：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。
Line in接口(淡蓝色)：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。
Mic接口(粉红色)：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。
MIC接口可让二者兼得。
MIC 接口与麦克风连接，用于聊天或者录音。
显卡接口(蓝色)：蓝色的15针D-Sub接口是一种模拟信号输出接口(图4)，用来双向传输视频信号到显示器。
该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。
MIDI/游戏接口(黄色)：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。
硬盘跳线设置图解
硬盘跳线设置图解硬件是有参数作为开关来设置的，硬件的设置开关就称为“跳线”（Jumper）。
一、了解跳线的类型迄今为止，跳线已经发展到了三代，分别是键帽式跳线、DIP式跳线、软跳线。
1．键帽式跳线键帽式跳线是由两部分组成：底座部分和键帽部分（如图1所示）。
前者是向上直立的两根或三根不连通的针，相邻的两根针决定一种开关功能。
对跳线的操作只有短接和断开两种。
当使用某个跳线时，即短接某个跳线时，就将一个能让两根针连通的键帽给它俩带上，这样两根针就连通了，对应该跳线的功能就有了，否则，可以将键帽只带在一根针上，键帽的另一根管空着，这样，因为两根针没有连通，对应的功能就被禁止了，而且键帽就不会丢失。
因为带键帽只表示接通，所以没有插反的问题。
键帽式的跳线分两针的和三针的，两针的使用比较方便，应用更广泛，短接就表示具有某个功能，断开就表示禁止某个功能；三针的比较复杂些，比如有针1、2、3，那么短接针1、2表示一种功能，而短接2、3表示另外一种功能。
图12．DIP式跳线DIP式跳线也被称作DIP组合开关， DIP开关不仅可以单独使用一个按钮开关表示一种功能，更可以组合几个DIP开关来表示更多的状态，更多的功能。
如图2所示，DIP开关的一个可以两边扳动的钮就决定了两种开关状态，一面表示开（ON），另外一面表示关（OFF）。
而对于组合状态的使用，有多少DIP 开关就能表示2的多少次幂的状态，就有多少个数值可以选择，因? 隓IP开关时必须对照说明书中的表格设置数值，否则根本搞不清楚这么多的状态。
图23．软跳线软跳线并没有实质的跳线，也就是对CPU相关的设置不再使用硬件跳线，而是通过CMOS Setup程序中进行设置（如图3所示），根本不需要再打开机箱，非常方便。
图3二、设置跳线在电脑配件中，主板、硬盘、光驱、声卡都存在跳线，以主板跳线最为复杂，硬盘次之。
1．主板跳线主板上的跳线一般包括CPU设置跳线、CMOS清除跳线、 BIOS禁止写跳线等。
主板电源跳线（主机开关）连接方法图文说明
主板电源跳线（主机开关）连接方法图文说明
其实主板电源跳线也很简单。
先在主板一角找到这个9Pin定义开关/复位/电源灯/硬盘灯。
9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。
然后再来看我们的接口。
电源接线
电源指示灯
重启接线
硬盘灯
一般主机面板上也就这四组线了。
OK。
下面就是重要信息了。
如上图，这一组跳针10缺1，而这个缺一刚好就是给我们做了一个定位标，找到缺针位，然后就按图上画的位置插就行了。
口诀如下：
1、缺针旁边插电源
2、电源对面插复位
3、电源旁边插电源灯，负极靠近电源跳线
4、复位旁边插硬盘灯，负极靠近复位跳线
OK。
这下该没问题了吧。
硬盘及光驱跳线设置图解指导说明

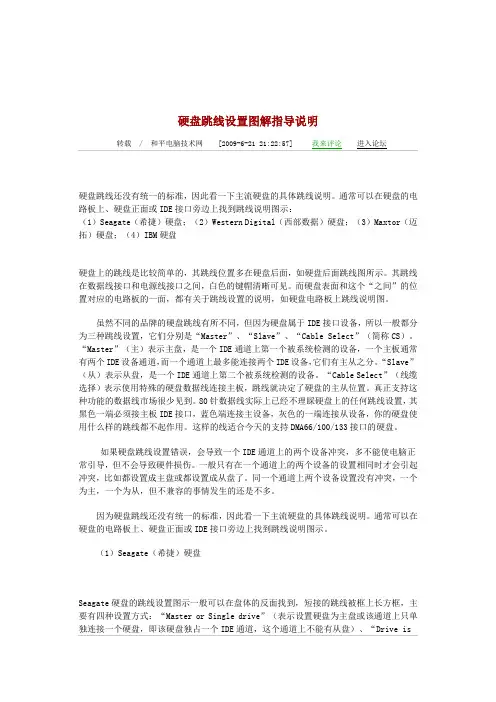

硬盘跳线设置图解指导说明转载/ 和平电脑技术网[2009-6-21 21:22:57] 我来评论进入论坛硬盘跳线还没有统一的标准，因此看一下主流硬盘的具体跳线说明。
通常可以在硬盘的电路板上、硬盘正面或IDE接口旁边上找到跳线说明图示：（1）Seagate（希捷）硬盘；（2）Western Digital（西部数据）硬盘；（3）Maxtor（迈拓）硬盘；（4）IBM硬盘硬盘上的跳线是比较简单的，其跳线位置多在硬盘后面，如硬盘后面跳线图所示。
其跳线在数据线接口和电源线接口之间，白色的键帽清晰可见。
而硬盘表面和这个“之间”的位置对应的电路板的一面，都有关于跳线设置的说明，如硬盘电路板上跳线说明图。
虽然不同的品牌的硬盘跳线有所不同，但因为硬盘属于IDE接口设备，所以一般都分为三种跳线设置，它们分别是“Master”、“Slave”、“Cable Select”（简称CS）。
“Master”（主）表示主盘，是一个IDE通道上第一个被系统检测的设备，一个主板通常有两个IDE设备通道，而一个通道上最多能连接两个IDE设备，它们有主从之分。
“Slave”（从）表示从盘，是一个IDE通道上第二个被系统检测的设备。
“Cable Select”（线缆选择）表示使用特殊的硬盘数据线连接主板，跳线就决定了硬盘的主从位置。
真正支持这种功能的数据线市场很少见到。
80针数据线实际上已经不理睬硬盘上的任何跳线设置，其黑色一端必须接主板IDE接口，蓝色端连接主设备，灰色的一端连接从设备，你的硬盘使用什么样的跳线都不起作用。
这样的线适合今天的支持DMA66/100/133接口的硬盘。
如果硬盘跳线设置错误，会导致一个IDE通道上的两个设备冲突，多不能使电脑正常引导，但不会导致硬件损伤。
一般只有在一个通道上的两个设备的设置相同时才会引起冲突，比如都设置成主盘或都设置成从盘了。
同一个通道上两个设备设置没有冲突，一个为主，一个为从，但不兼容的事情发生的还是不多。
【精品】联想主板跳线接法
联想主板跳线接法联想主板跳线接法Fusb1实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图:联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频,新款是13针的音频相关图片：老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线普通散装7针接线整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1.先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口.对于5线、4线接口的面板，由于制造不符合标准,即使连接以后也不能组成正常的回路,后置无法正常发声的；对于这种面板的接法,由于无法实现前后置音频都能正常发声,这里就不说了。
看看现在市面上,一般机箱音频线的标示：两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1-——-MICIN2-—--—GND3—-—-MICPOWER4—-——-不接5——--LINEOUTFR6——---LINEOUTRR7—-——不接8—--——空9—-——LINEOUTFL10————LINEOUTFR11-—-12闭合13—14闭合简化7线接法：1--—MicIN2---GND3—--MICBias4————不接5—-—SPKOUT—R6---SPKOUT—R7—--—不接8—---空9—-—-SPKOUT-L10—---SPKOUT-L11——-12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们.你看看你的电脑机箱有前置USB接口吗？能使用吗？很多在电子市场攒的电脑，即使有也是也是聋子的耳朵－摆设。
电脑主板跳线大全
电脑主板跳线大全电脑电源跳线接法1）HDD LED-硬盘指示灯2）restart-重起4）Power LED-电源指示灯3）Power SW-电源开关按照主板上的标示插上就可以了注意：（1）和（4）需要注意正负极，红或绿为正;黑或白为负1 主版跳线的接法1电源开关连接线连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“pwr sw”或是“RWR”字样的插针上就可以了。
2复位开关连接线用来热启动计算机用的。
连接时，先找到标有“RESET SW”的两针插头，分别是白蓝两种颜色，然后插在主板上标有“Reset sw”或是“RSR”字样的插针上就可以了。
迅雷电脑连锁3电源指示灯连接线先找到标有“Power LED”的三针插头，中间一根线空两缺，两端分别是白绿两种颜色，然后将它插在主板上标有“PWR LED”或是“P LED”字样的插针上。
提醒：电源开关连接线和复位开关连接线两处在插入时可以不用注意插接的正反问题，怎么插都可以。
但由于电源指示灯边接线是采用发光二级管来显示作息的，所以连接是有方向性的。
有些主板上会标示“P LED+”和“P LED-”字样，我们只要将绿色的一端对应连接在P LED+插针上，白线连接在P LED-插针上。
迅雷电脑连锁4硬盘指示灯连接线先找到标有“H.D.D.LED”的两头插头，连线分别是白红两种颜色，将它插在主板上标有“HDD LED”或“IED LED”字样的插针上。
插时要注意方向性。
一般主板会标有“HDD LED+”、“HDD LED-”，将红色一端对应连接在HDD LED+插针上，白色插在标有“HDD LED-”插针上。
5扬声器连接线先找到“SPEAKER”的四针插头，中间两根线空缺，两端分别是红黑两种颜色，将它插在主板上标有“PEAKER”或是“SPK”字样的插针上。
红色插正极，黑色插负极。
实际电源开关：白色+正极，棕色—负极正反插均可复位开关：白蓝两种颜色，正反插可随便。
联想主板跳线接法
联想主板跳线接法联想主板接线图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。
看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。
面板跳线图解
电源开关：POWER SW 英文全称：Power Swicth 可能用名：POWER SETUP、PWR等功能定义：机箱前面的开机按钮机箱复位/重启开关：RESET SW 英文全称：Reset Swicth可能用名：RESET、Reset Swicth、Reset Setup、RST等电源指示灯：+/- 可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED 英文全称：Hard disk drive light emitting diode主板报警器：SPEAKER 名：SPK跳线有一端有较粗的印刷框，而跳线就应该从这里数9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的方式，电源和复位不分正负极的，两指示灯需区分正负极，正极连在靠近第一针的方向机箱线区分正负极，彩色是正极，黑色/白色是负极（接地，或GND表示）。
9Pin口诀：1、缺针旁边插电源2、电源对面插复位3、电源旁边插电源灯，负极靠近电源跳线4、复位旁边插硬盘灯，负极靠近复位跳线● 具代表性的华硕主板接线法红色的点表示无插针一般机箱上前置USB是整合型，一共8线，分别是VCC、Data+、Data-、GND，如果是分开的，本着红、白、绿、黑的顺序连接前置音频的插针一共有9颗，但一共占据了10根插针的位置，第8针是留空的。
前置音频实际上一共只需要上图的7根线，1——Mic in/MIC（麦克风输入）2——GND（接地）3——Mic Power/Mic VCC/MIC BIAS（麦克风电压）4——No pin 5——LINE OUT FR（右声道前置音频输出）6——LINE OUT RR（右声道后置音频输出）7——NO pin 8——NO pin 9——LINE OUT FL（左声道前置音频输出）10——LINE OUT RL（做声道后置音频输出）首先记住前三根，第一根是麦克输入，第二根接地，第三根是麦克电压，然后第5Pin和第6Pin插右声道，第9Pin和第10Pin插左声道。
图解光驱跳线的接法+硬盘跳线的接法+原理
图解光驱跳线的接法硬盘跳线的接法原理图解光驱跳线的接法硬盘跳线的接法原理光驱跳线设置图解光驱在出厂后默认被设为从盘。
光驱跳线与硬盘跳线很类似，其跳线位置多在光驱后面，数据线接口和电源线接口之间。
一般只有Master(主盘)、Slave(从盘)、CableSelect(线缆选择)三种，很少有其他情况，各个品牌的光驱几乎都是这样，相对来说很规范，使得设置比较简单。
通常我们可以在IDE接口上部找到跳线说明图示(如图1)。
图1光驱跳线说明小提示:如果光驱和硬盘共用一根光驱跳线的接法一般主板上会提供两个IDE接口，常见的接法是将硬盘接在IDE0口上，将光驱接在IDE1口上。
如果您将两个IDE设备(硬盘、光驱、刻录机、Combo、DVD、DVDRW等)连接在同一个IDE接口上，请将跳线分别设置为“MA”和“SL”。
如果跳线设置冲突(如两者都为“SL”或都为“MA”)，就有可能会出现系统无法检测到机台等故障。
设置光驱跳线的方法为:在光驱的后面板上有一个3×2六个针脚的接口，在接口的上方对应每一列都有竖排的英文字母标识，如果想设置该设备为“MASTER”，只需给对应字母“MA”的下方两个针脚戴上跳线帽即可。
同理如欲设置该设备为“SLAVE”，只需将跳线帽戴到对应字母“SL”的下方两个针脚上即可。
屏蔽光驱1.最简单直接有效的办法，拔光驱线。
2. 在BIOS中正确屏蔽光驱(以下部分为引用):由于工作上的需要，单位决定对未授权用户禁用所有的光驱和软驱。
要解决这个问题，笔者首先想到的是使用超级兔子魔法设置软件，用该软件可以隐藏光驱和软驱，虽然在资源管理器中不能直接看到光驱和软驱，但在资源管理器或IE的地址栏输入软驱和光驱的盘符，光驱和软驱还是乖乖地显示出来，照样可以正常访问。
于是想到从BIOS中屏蔽掉光驱和软驱，再设置好访问BIOS的口令，防止别人修改BIOS参数，就可以禁用光驱和软驱了。
开机按DEL进入BIOS设置，将软驱和光驱都设置成None开机自检后，虽然软驱被屏蔽掉，但光驱仍然能够自检到，并且进入Windows，仍然可对光驱进行读写操作。
跳线完全图解
跳线完全图解。
新手跳线知识钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
为了更加方便理解，我们先从机箱里的连接线说起。
一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。
实际上，这些线上的标注都是相关英文的缩写，并不难记。
下面我们来一个一个的认识（每张图片下方是相关介绍）！看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
为了更加方便理解，我们先从机箱里的连接线说起。
电脑内、外所有连接线(图解)
电脑内、外所有连接线(图解)作为一个初级菜鸟，要组装一台可以使用的电脑，我们首先要解决的问题是如何将诸多电脑配件和连线顺利地连接起来？为了完成这个任务，就必须深入认识电脑内外各种连线。
笔者把这些连线分为主机外连线、主机内连线和主机内跳线三个部分来给大家讲解。
主机外连线主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。
对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。
电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。
ps/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。
USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。
LPT接口（朱红色）：该接口为针角最多的接口，共25针。
可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。
COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。
可连接游戏手柄或手写板等配件。
LineOut接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。
Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。
Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。
MIC接口可让二者兼得。
MIC接口与麦克风连接，用于聊天或者录音。
显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。
主板跳线连接技巧图文
主板跳线连接技巧(多图)主板跳线连接技巧作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS 总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
为了更加方便理解，我们先从机箱里的连接线说起。
一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。
实际上，这些线上的标注都是相关英文的缩写，并不难记。
下面我们来一个一个的认识（每张图片下方是相关介绍）！电源开关：POWER SW英文全称：Power Swicth可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESET SW英文全称：Reset Swicth可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称：Hard disk drive light emitting diode 可能用名：HD LED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FP AUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。
硬盘跳线设置图解
硬盘跳线设置图解硬件是有参数作为开关来设置的，硬件的设置开关就称为“跳线”（Jumper）。
一、了解跳线的类型迄今为止，跳线已经发展到了三代，分别是键帽式跳线、DIP式跳线、软跳线。
1．键帽式跳线键帽式跳线是由两部分组成：底座部分和键帽部分（如图1所示）。
前者是向上直立的两根或三根不连通的针，相邻的两根针决定一种开关功能。
对跳线的操作只有短接和断开两种。
当使用某个跳线时，即短接某个跳线时，就将一个能让两根针连通的键帽给它俩带上，这样两根针就连通了，对应该跳线的功能就有了，否则，可以将键帽只带在一根针上，键帽的另一根管空着，这样，因为两根针没有连通，对应的功能就被禁止了，而且键帽就不会丢失。
因为带键帽只表示接通，所以没有插反的问题。
键帽式的跳线分两针的和三针的，两针的使用比较方便，应用更广泛，短接就表示具有某个功能，断开就表示禁止某个功能；三针的比较复杂些，比如有针1、2、3，那么短接针1、2表示一种功能，而短接2、3表示另外一种功能。
图12．DIP式跳线DIP式跳线也被称作DIP组合开关， DIP开关不仅可以单独使用一个按钮开关表示一种功能，更可以组合几个DIP开关来表示更多的状态，更多的功能。
如图2所示，DIP开关的一个可以两边扳动的钮就决定了两种开关状态，一面表示开（ON），另外一面表示关（OFF）。
而对于组合状态的使用，有多少DIP 开关就能表示2的多少次幂的状态，就有多少个数值可以选择，因? 隓IP开关时必须对照说明书中的表格设置数值，否则根本搞不清楚这么多的状态。
图23．软跳线软跳线并没有实质的跳线，也就是对CPU相关的设置不再使用硬件跳线，而是通过CMOS Setup程序中进行设置（如图3所示），根本不需要再打开机箱，非常方便。
图3二、设置跳线在电脑配件中，主板、硬盘、光驱、声卡都存在跳线，以主板跳线最为复杂，硬盘次之。
1．主板跳线主板上的跳线一般包括CPU设置跳线、CMOS清除跳线、 BIOS禁止写跳线等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电脑跳线详细图解
跳线（英文Jumper）是控制线路板上电流流动的小开关。
它的作用是调整设备上不同电信号的通断关系，并以此调节设备的工作状态，如确定主板电压、驱动器的主从关系等。
跳线基本上由两个部分组成，一部分是固定在主板、硬盘等设备上的，由两根或两根以上金属跳针组成（如图1；另一部分是跳线帽（如图2），这是一个可以活动的部件，外层是绝缘塑料，内层是导电材料，可以插在跳线针
上面，将两根跳线针连接起来。
图1金属跳针
图2 跳线帽
当跳线帽扣在两根跳线针上时是接通状态，有电流通过，我们称之为ON；反之不扣上跳线帽时，就说明是断开的，称之为OFF。
下面我们来看看，都有哪些地方有跳线？
小提示：调整跳线非常重要，如果跳错了，轻则死机，严重的甚至会烧毁整个设备，所以在调整跳线时一定要仔细阅读说明书，核对跳线名称、跳线柱编号和通断关系。
主板上最常见的跳线主要有两种，一种是只有两根针。
这种两针的跳线最简单，只有两种状态，ON或OFF（如图3）。
（图3）另一种是三根针，这种三针的跳线可以有三种状态：1和2之间短接、2和3之间短接（如图4）和全部开路（如图5）。
(图4 两两短接)
(图5 全部开路)
一、CMOS跳线
CMOS跳线大都在主板电池附近。
它的设置比较简单，只有两种方式：NORMAL 和CLEAR CMOS（一般在CMOS跳线附近会有跳线的说明）。
当设置为1-2（短接）时，为正常状态；当设置为2-3（短接）时，为清除CMOS设置，可以用来清除CMOS密码、开机密码等（如图6）。
(图6 CMOS跳线)
二、硬盘跳线
一般来说，硬盘出厂时默认的设置是作为主盘，当只安装一个硬盘时是不需要改动的；但当安装多个硬盘时，就需要对硬盘跳线重新设置了。
硬盘上的跳线比较简单，其跳线位置多在硬盘后面数据线接口和电源线接口之间（如图7）。
特殊：4092 Cylinder limit和Cabie select enable是4092磁道和电览选择就是让你的硬盘数据线自动识别你的硬盘的位置
1024-Cylinder Limit
1024-磁柱限制
(/hustspy1990/archive/2010/03/10/5365993.aspx) 当BIOS搜寻开机磁盘时，其实就是在检查磁盘的第一个扇区(sector)是否含有“引导记录”。
引导记录本身是一段有固定长度(512-byte)与固定格式的数据，它记录了磁盘的“主分区表”(Master Partition Table)，以及一小段“主引导程序”(Master Boot Code, M BC)。
因此开机磁盘的第一扇区被我们称为“主引导记录”(Master Boot Record)，通常简写为MBR。
当你安装Windows操作系统时，安装程序会将Windows自己的MBC写入MBR，该MBC会运行Windows的NTLDR加载程序。
Linux比较灵活，你可以将Linux的加载程序(LILO或GRUB)放到MBR或root分区。
当你将Linux加载程序放到root分区，必须靠MBR上的MBC将CPU控制权交给Linux加载程序。
在这种情况下，Linux加载程序只能通过 BIOS来取得磁盘的结构信息(调用BIOS的Interrupt 13H function 8H)，也就是所谓的CHS参数(Cylinder、Head、Sector)。
然而BIOS提供的Cylinder参数只有10-bit，对于磁柱数多余1024的磁盘，这表示Linux加载程序只能访问到磁盘的前
1024-Cylinder(注1)。
倘若内核映像文件时放在1024磁柱之后的位置，开机就会失败。
避免这个问题的方法，是在磁盘的起始处规划一个小小的/boot分区(通常256MB 就已足够)，然后将内核映像文件放在此分区内，如此一来，就可以确保内核映像文件的位置一定会在BIOS的寻址能力范围内。
注1：1024-Cylinder所出现的位置可用此公式算出来：1024 × H × S × 512。
注意其中的H与S是磁盘的结构参数，分别是Head(磁头数)与Sector(每轨的扇区数)。
(图7 硬盘跳线)
在硬盘表面还有关于跳线设置的说明，以希捷硬盘为例（如图8），主要有四种设置方式：“Master or Single drive”（表示设置硬盘为主盘或该通道上只单独连接一个硬盘，即该硬盘独占一个IDE通道，这个通道上不能有从盘）、“Drive is Slave”（表示当前硬盘为从盘）、“Master with a non-ATA compatible slave”（表示存在一个主盘，而从盘是不与ATA接口硬盘兼容的硬盘，这包括老式的不支持DMA33的硬盘或SCSI接口硬盘）、“Cable Select”（使用数据线选择硬盘主从，此方式利用经过特殊处理的数据线来设定主盘和从盘，第28根数据线为选择线，有则为主盘，无则为从盘。
真正支持这种功能的数据线，市场很少见到）。
(图8 硬盘表面的跳线说明)
小提示：硬盘跳线还没有统一的标准，不同品牌的硬盘，跳线的设置方法可能会有所不同。
通常我们都可以在硬盘的线路板上、硬盘正面或IDE接口旁边上找到跳线说明图示。
三、光驱跳线
光驱在出厂后默认被设为从盘。
光驱跳线与硬盘跳线很类似，其跳线位置多在光驱后面，数据线接口和电源线接口之间。
一般只有Master（主盘）、Slave （从盘）、Cable Select（线缆选择）三种，很少有其他情况，各个品牌的光驱几乎都是这样，相对来说很规范，使得设置比较简单。
通常我们可以在IDE接口上部找到跳线说明图示（如图9）。
(图9 光驱跳线说明)
引自：/article.php?itemid-3866-type-news.html
(IBM硬盘跳线位置)
(西部数据（Western Digital）硬盘位置)
(迈拓（Maxtor）硬盘跳线位置)
三张图片中分别都有Master是（主盘）、Slave是（从盘）、Cable select for Master/Slave或者Master/Slave present（电缆选择）。
硬盘跳线设置错误，可能会导致一个IDE通道上的两个设备冲突，不能使电脑正常引导，但不会导致硬件损伤。
一般两个硬盘的设置相同时会引起冲突，比如都设置主盘或都设为从盘。
所以我们要设置一个为主，一个为从，这样就不会发生冲突。
下面是光驱跳线的位置：
光驱动也分为主盘、从盘。
看见没，尾部后面有个绿色的东西，称为针脚，将它
拔下来，在插到相应的位置即可。
