化工工艺流程图制图图例pid 图例P&ID图例

合集下载

化工PID工艺流程图设计 ppt课件

化工PID工艺流程图设计  ppt课件
管道上的管道附件有阀门、管接头、异 径管接头、弯头、三通、四通、法兰、 盲板等。这些管件可以使管道改换方向、 变化口径,可以连通和分流以及调节和 切换管道中的流体。
ppt课件
14
阀门等管件的画法与标注
管道附件用细实线按规定的符号在相应处画出。阀门图 形符号尺寸一般为长为6 mm,宽为3 mm或长为8 mm,宽为 4 mm。 为了安装和检修等目的所加的法兰、螺纹连接件等也应 画出。 管道上的阀门、管件要按需要进行标注。当它们的公称 直径同所在管道通径不同时,要注出它们的尺寸。 当阀门两端的管道等级不同时,应标出管道等级的分界 线,阀门的等级应满足高等级管的要求。 对于异径管标注大端公称通径乘以小端公称通径。
M
ppt课件
卧式罐
6
二 管道流程线
管道流程线上应用箭头表示物料的流向。 图中的管道与其他图纸有关时,应将其端点绘制在图的左 方或右方,并用空心箭头标出物料的流向(进或出),在空 心箭头内注明与其相关图纸的图号或序号,在其上方注明来 或去的设备位号或管道号或仪表位号。


ppt课件
7
管道流程线的画法及标注
A 150 E 900 L 1.0 Q 6.4 U 22.0
B 300 F 1 500 M 1.6 R 10.0 V 25.0
C 400 G 2 500 N 2.5 S 16.0 W 32.0
D 600
P 4.0 T 20.0
ppt课件
12
管道流程线的画法及标注
隔热及隔声代号
代号 H C P D E S W O J N
气氨
AW
CWS 循环冷却水上水 AL
液氨
CG
DNW 脱盐水 FL 液体燃料 SG

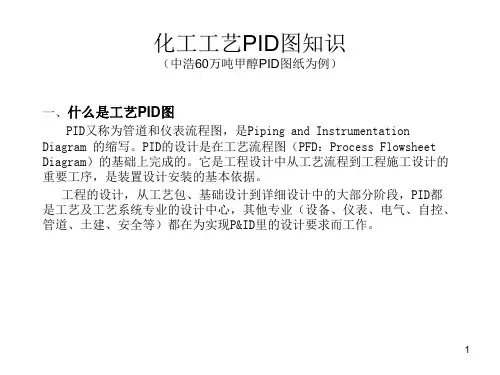

化工工艺PID识图PPT精选文档

化工工艺PID识图PPT精选文档
据与DCS系统设定数据进行比较,反馈检测数据与设定数据差异,由系统计算出一定阀位 量输出至仪表控制调节阀,阀门动作来减少现场测量数据与设定数据之间差异,如下图 控制进超精脱硫槽(D104)和原料天然气脱硫预热器(E-304)温度为例。
每一张图纸的右下角有一个表示图纸基本信息的小方框,一般含有图纸的版次、 说明、设计人及日期、校核人及日期、审批人及日期,设计公司名称,项目名称 及用户,图纸名称,图纸号等等。有的在最右边或者下面有备注,即图中一些关 键点需要强调说明的。
3
3.1符号及总体说明 3.1.1符号
符号是识PID图最基本的语言符号,常用PID图纸符号及说明如下图: a.基本管道管件符号
工程的设计,从工艺包、基础设计到详细设计中的大部分阶段,PID都 是工艺及工艺系统专业的设计中心,其他专业(设备、仪表、电气、自控、 管道、土建、安全等)都在为实现P&ID里的设计要求而工作。
1
二、某装置60万吨甲醇干法脱硫图例
详细图纸见附件
D11.pdf
2
三、PID图册的基本内容
一般化工PID图册主要包括以下两方面内容 1、目录、符号及总体说明 2、工艺装置管道仪表流程图
16
管道比较复杂或者需要在其它地方详细单独画出时(如分析取样点等),应注明:
取样点S-1102 17
3.2.2.2管件及管道连接部件 管道连接的部件有大小头、三通、管帽、法兰、阀门、8字盲板、过滤器等等,PID图
中应注意这些部件中需要注意的地方,如: a.不同类型的阀门用不同的图形表示,见3.1.1符号中关于阀门不同种类的表示,安
14
d.管道在图中表示 一般主要工艺物料流向用粗实线,辅助物料流向及开工管线用细实线表示,见3.1.1 中符号说明,并且用箭头来表示物料的流向,有的还要注明管道坡度(1:500),如下 图:

pid工艺流程图的画法(课堂PPT)

pid工艺流程图的画法(课堂PPT)
.
仪表控制的画法
116 .设备的画法与标注
用规定的类别图形符号和文字代号表示装置工艺过 程的全部设备、机械和驱动机。
根据流程自左至右用细实线表示出设备的简略外 形和内部特征(例如塔的填充物和塔板、容器的搅 拌器和加热管等),设备的外形应按一定的比例绘 制。
对于表中未列出的设备和机器图例,可按实际外形 简化绘制,但在同一流程图中,同类设备的外形应 一致。
.
5
.
某石油化工厂总流程图
6
.
某石油化工厂物料平衡图
二、7 工艺原则流程图
也称物料流程图,是在总工艺流程的基础上,分别表示各车间内部工艺物料流程。 一般是以装置为单位,以图形与表格综合的表达形式,反映工艺设计计算中的 物料衡算与热量衡算等的图样。它是全厂总工艺流程图或物料平衡图的基础上, 对某一具体装置生产过程的进一步展示。它既可用作提供审查的资料,又可作为 进一步设计的依据,还可供生产操作时参考。
21物料代号物料名称物料代号物料名称物料代号物料名称ambdbfbrcscwdmdrdwfgfofs空气排污锅炉给水盐水化学污水循环冷却水上水脱盐水排液排水饮用水火炬排放气燃料气燃料油hmhshwialolsmsngpa填料油载热体高压蒸汽循环水冷却水回水仪表空气润滑油低压蒸汽中压蒸汽天然气工艺空气pgplpwrorwscslsoswtsvevt工艺气体工艺液体工艺水冷冻剂原料油原水蒸汽冷凝水泥浆密封油软水伴热蒸汽真空排放气放空气管道及仪表流程图上的物料代号22平衡线接分馏塔c102蒸发段柴油自p3105来柴油去e3105原料油进装置fiq3101ti3101alc3101li3102tc3102蜡油去e3106蜡油自p3107来蜡油回流去分馏塔蜡油自p3108来原料油去分馏塔底绘图设计东方仿真审核p3101ab原料油泵e3103af原料蜡油回流换热器e3102af原料蜡油换热器d3101原料油缓冲罐原料换热部分ti3101bfc3102接c102底液控ti3103e3101ah原料柴油换热器100万吨年延迟焦化开工蜡油来开工柴油来开工线自e3114开工油外甩原料油去p3112原料油p3112来减渣南蒸馏来vi1d3101vi1d3101vi7d3101vi6d3101vi5d3101vi4d3101vi8d3101vi3d3101233

PID常用图例符号

PID常用图例符号

1.2 常用工艺流程图图例符号
工艺流程图是描述工艺生产过程的技术 图纸,他用规定的图形符号表明了整个 生产过程所用的工艺设备、管道、介质及 流向等基本工艺组成。
第43页
2022年1月30日星期日
第43页,共86页。
工业炉
第44页
2022年1月30日星期日 第44页,共86页。
பைடு நூலகம்
第45页
2022年1月30日星期日 第45页,共86页。
1.2.3 管道、管件图例符号
第66页
2022年1月30日星期第日66页,共86页。
第67页
2022年1月30日星期日
第67页,共86页。
第68页
2022年1月30日星期日 第68页,共86页。
第69页
2022年1月30日星期日 第69页,共86页。
第70页
2022年1月30日星期日 第70页,共86页。
1.1.3.5 常用执行器图形符号
第34页
2022年1月30日星期第日34页,共86页。
第35页
2022年1月30日星期日 第35页,共86页。
控制阀体图形符号
第36页
2022年1月30日星期日
第36页,共86页。
第37页
2022年1月30日星期日 第37页,共86页。
能源中断时阀位的图形符号
(注:编制单位:中国成达化学工程公司 批准单位:国家石油和化学工业局 实施日期:2001年6月1日)
第9页
2022年1月30日星期日 第9页,共86页。
1.1.2 仪表位号
功能标志+仪表回路编号=仪表位号
如FIC-116、TRC-158 回路编号=工序号+顺序号 根据设计标准:HG/T 20505-2000 《过程测量和控制仪 表的功能标志及图形符号》仪表位号的规定:

化工工艺流程图的画法讲作

化工工艺流程图的画法讲作
化工工艺流程图的画法 讲作
PPT文档演模板
2023/5/11
化工工艺流程图的画法讲作
化工工艺流程图
PPT文档演模板
化工工艺流程图的画法讲作
化工工艺流程图
化工工艺流程图是化工工艺图中工艺流 程性质的图样,它是用来表达工艺生产流 程的。
由于它们的要求各不相同,其内容、重点 和深度也不一致,有若干种类。
因此,它不仅是设计、施工的依据,而且也是企 业管理、试运行、操作、维修和开停车等各方面所 需同的完整技术资料的一部分。
PPT文档演模板
化工工艺流程图的画法讲作
工艺管道仪表流程图(PID)的基本内容
1.用规定的类别图形符号和文字代号表示装置 工艺过程的全部设备、机械和驱动机,包括 需就位的备用设备和生产用的移动式设备, 并进行编号和标注。
化工工艺流程图的画法讲作
(3)仪表位号
在检测控制系统中,构成一个回路的每个
仪表(或元件)都应有自己的仪表位号。仪
表位号由字母与阿位伯数字组成。第一位字
母表示被测变量,后继字母表示表的功能。
一般用三位或四位数字表示装置号和仪表序
号。
•T I-11
01
•序号
•装置号
•功能字母代号
PPT文档演模板
•被测变量字母代
PPT文档演模板
化工工艺流程图的画法讲作
1.工艺管道及仪表流程图
序号
1
考核内容
考核要点
排布合理,卷面清晰
流程走向
设备齐全
评分标准
排布不合理,交叉过多,线条杂 乱,卷面涂改过多,不整洁清晰, 流程错误
主要设备丢失,次要设备丢失
信号线
2 控制回路 仪表
控制点
信号线走向不正确 仪表图形符号及位号不正确

pid工艺流程图的画法

pid工艺流程图的画法
pid工艺流程图的画法
学习改变命运,知 识创造未来
2021年2月23日星期二
化工工艺流程图
学习改变命运,知 识创造未来
pid工艺流程图的画法
化工工艺流程图
化工工艺流程图是化工工艺图中工艺流 程性质的图样,它是用来表达工艺生产流 程的。
由于它们的要求各不相同,其内容、重点 和深度也不一致,有若干种类。
文氏管
消音器
喷淋管
学习改变命运,知 识创造未来
pid工艺流程图的画法
4.仪表控制的画法
在工艺管道及仪表流程图中,仪表控制点 以细实线在相应的管道上用符号画出。
符号包括图形符号和字母代号,它们组合 起来表示工业仪表所处理的被测变量和功能 ,或表示仪表、设备、元件、管线的名称。
图形符号 字母代号 仪表位号
管道流程上除应绘制流向箭头及用文字标明来源或去向 外,还应对每条管道进行标注。施工流程图上的管道应标注 三个部分,即管道号、管径和管道等级(见有关标准)。
学习改变命运,知 识创造未来
pid工艺流程图的画法
学习改变命运,知 识创造未来
pid工艺流程图的画法
管道及仪表流程图上的物料代号
物料 代号
物料名称
学习改变命运,知 识创造未来
某丙烯酸甲酯装置局部工艺原则流程图 pid工艺流程图的画法
三、工艺管道仪表流程图(PID)
也称带控制点的工艺流程图。是借助统一规定的 图形符号和文字代号,用图示的方法把建立石油化 工工艺装置所需的全部设备、仪表、管道、阀门及 主要管件,按其各自功能,在满足工艺要求和安全 、经济的前提下组合起来,以起到描述工艺装置的 结构和功能的作用。
4.用规定的图形符号和文字代号表示全部工艺 分析取样点,并进行编号和标注。

化工PID工艺流程图设计ppt..

化工PID工艺流程图设计ppt..

测量点
北方民族大学化工学院
仪表的图形符号
18
仪表安装位置不同,所用图形符号也不同。
仪表安装位置的图形符号
安装位置
就地安装 集中盘面 安装 就地盘面安装
图形符号
安装位置 就地安装 (嵌在管道中)
集中仪表盘 背面安装 就地仪表盘 背面安装
图形符号
仪表号
检测系统中,每个仪表都有仪表号。 组成:字母代号组合+阿拉伯数字
A B
C
150 300 400 600
L M N
P
1.0 1.6 2.5
Q R
S T
6.4 10.0 16.0 20.0
U V
W
22.0 25.0 32.0
G
D
4.0
北方民族大学化工学院
12
管道流程线的画法及标注
隔热及隔声代号
代号 H C 功能类别 保温 保冷 备注 采用保温材料 采用保冷材料
P
D E S W O
北方民族大学化工学院
15
常见阀门的图形符号
HG20519.4-92
名称 截止阀 闸阀
针型阀 球阀
升降止回阀 旋启止回阀
符 号
名称
安全阀 三通阀
符 号
SV

四通阀
SV
.
减压阀
角阀
SV
疏水阀
北方民族大学化工学院 16
管件图例
弯头
三通
四通
法兰盖
盲板
异径管
防雨帽
管帽
敞开漏斗
闭口漏斗
常开
常关
17
北方民族大学化工学院
锅炉给水 化学污水
循环冷却水回水 循环冷却水上水

化工工艺流程图68张课件

化工工艺流程图68张课件
P204
E204
VN1E204
VI2E204 VI1E204
氮气 出装置
至D104 出装置
去C401 去C401底
C203
TI 2060
P203
A202
TI 2046
E203
FIC 2010
循环冷水
VN1E203
设计 绘图
DR1010
VI3E203 VI1E203 VI2E203
不合格油线 重石脑油 短循环
AI AIC AIA AIS AR ARC ARA ARS AC ACT
密度
DI DIC DIA DIS DR DRC DRA DRS DC DCT
粘度
VI VIC VIA VIS VR VRC VRA VRS VC VCT
流量检测仪表和检出元件的图形符号(摘自HGJ 7-87)
序号 名称
图形符号 备注 序号 名称
符号包括图形符号和字母代号,它们组合 起来表示工业仪表所处理的被测变量和功能, 或表示仪表、设备、元件、管线的名称。
图形符号 字母代号 仪表位号
TIC 2004
FIC 2009
C202
去E401
TI 2039
VI1C203
FI 2025
TI 2040
LIC 2004
E202
FR P208
FIC 2008
工艺气体 工艺液体 工艺水 冷冻剂 原料油 原水 蒸汽冷凝水 泥浆 密封油 软水 伴热蒸汽 真空排放气 放空气
原料换热部分
平衡线接分馏塔C-102蒸发段
VI3D3101
原料油进装置 VI1D3101
D-3101 原料油缓冲罐
减渣南蒸馏来 VI1D3101 开工柴油来 VI7D3101 开工蜡油来 VI6D3101

化工工艺PID识图-PPT

化工工艺PID识图-PPT
4
5
6
b.仪表指示及调节阀(含安全阀)符号
7
8
大家有疑问的,可以询问和交流
可以互相讨论下,但要小声点
9
3.1.2图纸中字母表示含义 a.仪表字符含义
10
b.物料缩写字符
11
c.其它缩写字母含义
12
d.图纸中字母代号
13
3.2 PID图 PID图中一般包括了设备、管道管件、仪表测量显示控制三个方面
b.关键性阀门型号及阀门所处状态应在阀门处标明,特别是仪表明调节阀门,见 3.1.2中a项仪表字符含义,如下前图阀门TV-1501A,当发生事故紧急停车时,调节阀 门按联锁要求锁定在当前阀位,然后再慢关至最小阀门限位,后图中有一道辅助管道 上为NC闸阀,表示正常生产状态为常关阀门,只有在更换D102中催化剂时需要倒换辅 助管线时才打开并进行切换。
工程的设计,从工艺包、基础设计到详细设计中的大部分阶段,PID 都是工艺及工艺系统专业的设计中心,其他专业(设备、仪表、电气、 自控、管道、土建、安全等)都在为实现P&ID里的设计要求而工作。
1
二、某装置60万吨甲醇干法脱硫图例
详细图纸见附件
D11.pdf
2
三、PID图册的基本内容
一般化工PID图册主要包括以下两方面内容 1、目录、符号及总体说明 2、工艺装置管道仪表流程图
19
c.管道变径时应有大小头,变径头前后管道尺寸应在管道标识中标明,管线与设备
是法兰连接还是焊接,一般看图中有没有法兰片标识及设备本体是法兰形式还是焊接形 式,有的小阀门带的是丝堵,一般在详细设计空视图上比较清楚,如下图中DR导淋阀一 般是1"或者3/4",阀门是内螺纹且带的是丝堵,大小头与管道是焊接的,阀门与管道连 接一般是法兰连接的,不过也有焊接的(工艺系统高压情况下)。

化工工艺图样—PID图的识读(化工制图课件)

化工工艺图样—PID图的识读(化工制图课件)

冷却水沿管路RW0601 25X3经截止阀进 人后冷却与温度较高的压缩空气进行换热后, 经管路DR0601-32X3排人地沟。
读图的方法和步骤
⑤ 了解阀门、控制点的情况
图中共5个止回阀,分别安装在压机、干燥 器的出口处,其他均是截止阀。 仪表控制点有温度显示仪表2个,压力显示 仪表5个。这些仪表都是就地安装的。
化工制图及CAD
知识点8:PID图的识读
读图的基本要求
➢ 掌握整个工艺范围和涉及的工艺过程。 ➢ 掌握系统中设备的数量、名称、位号及工作原理。 ➢ 了解主要物料的工艺施工流程线 ➢ 了解其他物料得到工艺施工流程线,对管路走向、规格和连接
的设备进行分析。
读图的方法和步骤
概括了解 详细分析
归纳总结
读图的方法和步骤
读图的方法和步骤
⑤ 了解故障处理流程线
空气压缩机有3台,其中1台备用。假若压 缩机C0601A出现故障,可先关闭该机的进 口阀,再开启备用机C0601B的进口阀并起 动。此时压缩空气由C0601B的出口阀经过 管IA0601-25*3进入后冷却器。
读图示例
(((2413))))了了掌了解解握解主阀设动要门备力物及的或料仪数其的表量他工控、物艺制名料流点称的程的和工情位艺况号流程
塔,一个除尘塔
化工制图及CAD
知识点8:PID图的识读(读图示例)
读图示例
(((2413))))了了掌了解解握解主阀设动要门备力物及的或料仪数其的表量他工控、物艺制名料流点称的程的和工情位艺况号流程
由在从碳两天化罗台然工茨罗气段天鼓茨配来然风鼓的气机气风稀站为脱机氨来两硫的水的台系出进原并统口入料联的、氨((工两水天工艺台储然作设氨罐气时备水,)一共泵由,台有的氨经备9出台水罗用口。泵茨)和其抽鼓,除中出风它尘有后机是塔相从,整下同脱从个部硫脱系物塔硫统料底塔流入部上动口进部介处入打质,入,的共。在动有从塔力5块脱内。就硫与空地塔氨气安底水鼓装部气风的出液机压来两的 废力相氨指逆水的示流,作仪接经型用表触氨号是。水,的从在泵其罗再天抽天茨生燃出然鼓塔气气,风下原中打机部料的入二送线有再台入、害生,新再物塔一鲜生质,座空塔硫在脱气底化塔硫,出氢中塔将口,与,稀和经新一氨除过鲜台水尘空化氨里塔水气学的料储逆吸含气罐流收硫入,接过气口触程体处,除,空被去共气氨,有吸水通3个收吸过取废收管样氨脱道分水除将析中。酸点的然性。硫后气脱化进体硫氢入送系后除, 余统下尘整的塔到个酸,硫管性在磺两段气塔回台上去中收相均硫经工同装磺水段型有回洗。号阀收除由的门工尘自氨,段后来水对。,水泵物从由总,料再塔管一进生顶提台行塔馏供空控底出除气制部,尘鼓。出脱水风有来硫源机9的气个,,再送截从一生造止除座氨气阀尘再水工、塔生,段7上个由使部闸氨用进阀水入、泵塔2打个中入止脱回硫阀塔,循环使用

化工工艺流程图制图图例

化工工艺流程图制图图例

A B C
PCV PSV RD
B
GATE VALVE GLOBE VALVE
BALL VALVE DIAPHRAGM VALVE SANITARY TYPE DIAPHRAGM VALVE BUTTERFLY VALVE NEEDLE VALVE THREE WAY VALVE CHECK VALVE FLUSH BOTTOM VALVE OPEN DRAIN OR FUNNEL OPEN DRAIN OR FUNNEL OPEN DRAIN OR FUNNEL SLIDE GATE VALVE
DCS集中控制仪表 盘面指示仪表 现场仪表 自保联锁系统仪表(PLC)
调节阀(气源故障阀门开)
调节阀(气源故障阀门关)
调节阀(气源故障阀门保位,信号开) (气源故障阀门保位,信号关)
气动信号线 电动信号线 DCS软连接 孔板
2. 组合代号
PA 压力报警 PC 压力调节 PIA 压力指示报警 PIC 压力指示调节 PICA 压力指示控制报警 PG 现场压力指示 TG 现场温度指示 TI 温度指示 TIC 温度指示调节 LA 液位报警 LG 现场液位指示 LIC 液位指示调节
SC-02
PSV 1002
截止阀 蝶阀 止回阀
LO LC
减压阀
Y形,T形过滤器
疏水阀
软管接头
阻火器
取样分析 取样分析(冷却)
安全阀 锁定开,锁定关 漏斗 8字盲板 管道视镜 保温 蒸汽伴热
字 母 第一字母(被测变量) 后继字母(功能) 备 注
A
成分分析
报警
d

E
测量元件
F
流量
H
手动遥控
高限
HH表示高高限

化工工艺流程图

化工工艺流程图

加氢裂化命题方向依照流程描述画图带仪表控制点的流程图改错延迟焦化命题方向依照流程描述画图按照给定流程图叙述出方案工艺管道仪表流程图(PID)阀门的设置化工工艺流程图化工工艺流程图化工工艺流程图是化工工艺图中工艺流程性质的图样,它是用来表达工艺生产流程的。

由于它们的要求各不相同,其内容、重点和深度也不一致,有若干种类。

总工艺流程图工艺原则流程图(方案流程图)工艺管道仪表流程图(PID)一、总工艺流程图也称物料平衡图,它是在设计或开发方案时,为总说明部分进行可行性论证时提供的图样,用于表示全厂各生产装置之间主要的流程路线及物料衡算的结果。

图中各车间(工段)用细实线画成长方框来表示,流程线中的主要物料用粗实线表示,流程方向用箭头画在流程线上,图上还需注明车间名称、原料及半成品的名称、平衡数据和来源去向等。

二、工艺原则流程图也称物料流程图,是在总工艺流程的基础上,分别表示各车间内部工艺物料流程。

一般是以装置为单位,以图形与表格综合的表达形式,反映工艺设计计算中的物料衡算与热量衡算等的图样。

它是全厂总工艺流程图或物料平衡图的基础上,对某一具体装置生产过程的进一步展示。

它既可用作提供审查的资料,又可作为进一步设计的依据,还可供生产操作时参考。

工艺原则流程图工艺原则流程图通常采用按工艺流程顺序,自左至右展开图的形式表示,设备以示意的图形或符号表示(表7-2),并用细实线画出,流程图中的主要物料流程的流程线用粗实线表示,流程方向用箭头画在流程线上。

当物料经过设备产生变化时,可在流程的起始部分和物料产生组分变化的设备之后,在流程线上用指引线引出并列表标注(指引线及表格线皆用细实线绘制)。

标注出物料变化前后各组分的名称、流量、质量分数或摩尔分数和每项的总和数等(标注项目可按需要酌量增减)。

某丙烯酸甲酯装置局部工艺原则流程图三、工艺管道仪表流程图(PID)也称带控制点的工艺流程图。

是借助统一规定的图形符号和文字代号,用图示的方法把建立石油化工工艺装置所需的全部设备、仪表、管道、阀门及主要管件,按其各自功能,在满足工艺要求和安全、经济的前提下组合起来,以起到描述工艺装置的结构和功能的作用。

化工工艺流程图

化工工艺流程图
100万吨/年延迟焦化 东方仿真
绘图题考核内容
依照流程描述画图
某一卧式汽油罐,通过一分程调节系统控制其压力,当 压力高时,通向火炬系统的“A”阀打开进行泄压;当压力低 时,与氮气相连的“B”打开进行充压。从而使汽油罐压力稳 定在为0.2MPa。汽油罐有一个液位指示引入DCS,以便操 作工监视其液位情况。试画出汽油罐流程图(带控制点)。
2.用规定的图形符号和文字代号,详细表示所 需的全部管道、阀门、主要管件(包括临时 管道、阀门和管件)、公用工程站和隔热等, 并进行编号和标注。
3.用规定的图形符号和文字代号表示全部检测、 指示、控制功能仪表,包括一次性仪表和传 感器,并进行编号和标注。
4.用规定的图形符号和文字代号表示全部工艺 分析取样点,并进行编号和标注。
工艺原则流程图
工艺原则流程图通常采用按工艺流程顺序, 自左至右展开图的形式表示,设备以示意 的图形或符号表示(表7-2),并用细实线 画出,流程图中的主要物料流程的流程线 用粗实线表示,流程方向用箭头画在流程 线上。
当物料经过设备产生变化时,可在流程的 起始部分和物料产生组分变化的设备之后, 在流程线上用指引线引出并列表标注(指 引线及表格线皆用细实线绘制)。标注出 物料变化前后各组分的名称、流量、质量 分数或摩尔分数和每项的总和数等(标注 项目可按需要酌量增减)。
VI2E204
P204
VN1E204
VI1E204
氮气 出装置
至D104 出装置
去C401 去C401底
C203
TI 2060
TI 2046
FIC 2010
A202
E203 循环冷水
VN1E203
VI3E203 VI1E203 VI2E203
